光敏二极管的分光灵敏度特性

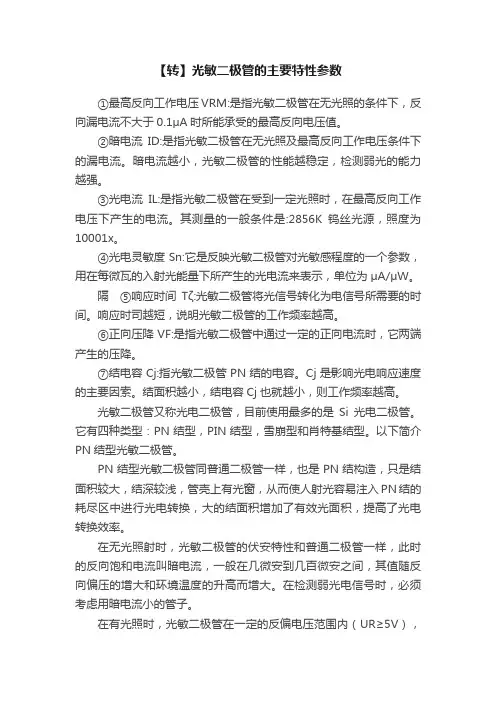

【转】光敏二极管的主要特性参数

【转】光敏二极管的主要特性参数①最高反向工作电压VRM:是指光敏二极管在无光照的条件下,反向漏电流不大于0.1μA时所能承受的最高反向电压值。
②暗电流ID:是指光敏二极管在无光照及最高反向工作电压条件下的漏电流。
暗电流越小,光敏二极管的性能越稳定,检测弱光的能力越强。
③光电流IL:是指光敏二极管在受到一定光照时,在最高反向工作电压下产生的电流。
其测量的一般条件是:2856K钨丝光源,照度为10001x。
④光电灵敏度Sn:它是反映光敏二极管对光敏感程度的一个参数,用在每微瓦的入射光能量下所产生的光电流来表示,单位为μA/μW。
隔⑤响应时间Tζ:光敏二极管将光信号转化为电信号所需要的时间。
响应时司越短,说明光敏二极管的工作频率越高。
⑥正向压降VF:是指光敏二极管中通过一定的正向电流时,它两端产生的压降。
⑦结电容Cj:指光敏二极管PN结的电容。
Cj是影响光电响应速度的主要因索。
结面积越小,结电容Cj也就越小,则工作频率越高。
光敏二极管又称光电二极管,目前使用最多的是Si光电二极管。
它有四种类型:PN结型,PIN结型,雪崩型和肖特基结型。
以下简介PN结型光敏二极管。
PN结型光敏二极管同普通二极管一样,也是PN结构造,只是结面积较大,结深较浅,管壳上有光窗,从而使人射光容易注入PN结的耗尽区中进行光电转换,大的结面积增加了有效光面积,提高了光电转换效率。
在无光照射时,光敏二极管的伏安特性和普通二极管一样,此时的反向饱和电流叫暗电流,一般在几微安到几百微安之间,其值随反向偏压的增大和环境温度的升高而增大。
在检测弱光电信号时,必须考虑用暗电流小的管子。
在有光照时,光敏二极管在一定的反偏电压范围内(UR≥5V),其反向电流将随光照强度(10-3~103lx范围内)的增加而线性增加,这时的反向电流又叫光电流。
因此,对应一定的光照强度,光敏二极管相当于一个恒流源。
在有光照而无外加电压时,光敏二极管相当于一个电池,P区为正,N区为负。
光敏二极管特性实验

光敏二极管特性实验一、实验目的通过实验掌握光敏二极管的工作原理及相关特性,了解光敏二极管特性曲线及其测试电路的设计。
二、基本原理1、光敏二极管工作原理(详见红外功率可调光源曲线标定实验)。
2、光敏二极管特性实验原理光敏二极管在应用中一般加反向偏压,使得其产生的光电流只与光照度有关。
图1-9中,当光照为零时,光敏二极管不会产生广生载流子,也没有其他电流流过,整个电路处于截止状态;当有光照时,光敏二极管产生光电流,由于放大器的正负输入端虚短,放大器输出负电压。
再二级放大,然后用跟随器输出。
并且光照越强,输出电压越大。
图1-9光敏二极管特性测试图三、实验仪器1、光电检测与信息处理实验台(一套)2、红外功率可调光源探头3、红外接收探头4、光电信息转换器件参数测试实验板5、万用表6、光学支架7、导线若干四、实验步骤1、按图1-9连接实验线路。
(1)把光电信息转换器件参数测试实验板插在光电检测综合试验台的总线模块PLUG64 - 1、PLUG64 - 2、PLUG64 - 3的任意位置上;(2)由光敏二极管探头的两个输出接线端PIN1、PIN2分别引出导线连接到试验台的总线模块的22 (负极)和24 (正极)接线端;(3)在光电信息转换器件参数测试实验板上的JP2的‘ 1 ' ‘ 2'加上跳帽;JP1的‘1' ‘ 2'加上跳帽;(4)用连接导线将总线模块的40接线端引出,作为光敏二极管电压的输出测试点;(5)连接总线模块上的+ 5V、一5V、AGND和模拟电源的对应接线端子;(6)用万用表检查实验线路保证线路连接准确无误后进入下一步。
2、打开电源,调节线性光源的输入电压值,从而改变光源的输出功率;对应不同的功率值用万用表测试40接线端的光电池的输出电压值。
3、将所测得的结果填入表格七,并在图1-10中绘出功率一电压曲线。
表七功率一电压数据表格Jl\—0.5ii图1-10 功率一电压特性曲线五、思考题光敏二极管在应用时一般加反向偏压,其目的是什么?。
光敏二极管控制电路课程设计

2引言
随着社会的发展,日常生活中的节能与人性化的控制日益受到人们的重视,光控就是其中之一!光控最大的优点就是可以根据环境的变化不需要人工操作自动导通或者截止电路,达到电路的智能化控制。光敏传感器有二极管、三极管,根据二极管三极管易受环境影响的性质,光照弱的时候,二极管导通,电路增大,电路导通。光照增强,二极管导通电流减弱,可以等效为截止,电路短路,以此达到只能控制电路。
8
[1] 杨兴瑶《实用电子电路500例[M]》化学工业出版社1996
[2] 阎石《数字电子技术基础》高等教育出版社1997
[3] 庞振泰等(译)《光电接口器件手册》清华大学出版社1998
[4] 何希才 《常用集成电路简明速查手册》国防工业出版社 2000
[5] 康华光 《电子技术基础模拟部分》 高等教育出版社 1997
图7小型继电器原理
(6)电阻(47K、15K、470K各一个)
5.2设计思路
光敏二极管控制电路设计总体设计方框图如图1所示,采用光敏二极管、晶体管、二极管、发光二级管、小型继电器及电阻元件。
5.3设计电路
1)设计目标:用日光照射光敏二级光,当光照超过一定强度是,小灯泡不放光;当光照强度降低时,小于一定强度时,小灯泡放光。可广泛应用于楼梯,走廊,卫生间及生活小区等公共场所的照明控制。此控制器经济实用。整个电路由电源电路,光控电路等部分组成
调试先用万用表测量电路有关点电位是否正常。检查发光二极管是否正常工作。发现不正常现象时,及时找出原因进行修改,注意接线不得有误,接入电源。在光电二极管有光与无光的情况下看总体电路的工作情况。观察灯泡是否按要求进行变化。如不能顺利完成以上功能,则应认真检查电路的连接及功能设计是否有误并作出相应调整。
【精选】实验二光敏二极管特性实验

实验二光敏二极管特性实验一:实验原理:光敏二极管与半导体二极管在结构上是类似的,其管芯是一个具有光敏特征的PN结,具有单向导电性,因此工作时需加上反向电压。
无光照时,有很小的饱和反向漏电流,即暗电流,此时光敏二极管截止。
当受到光照时,饱和反向漏电流大大增加,形成光电流,它随入射光强度的变化而变化。
光敏二极管结构见图(6)。
二:实验所需部件:光敏二极管、稳压电源、负载电阻、遮光罩、光源、电压表(自备4 1/2位万用表).、微安表三:实验步骤:按图(7)接线,注意光敏二极管是工作在反向工作电压的。
由于硅光敏二极管的反向工作电流非常小,所以应提高工作电压,可用稳压电源上的+10V。
1、暗电流测试用遮光罩盖住光电器件模板,电路中反向工作电压接±12V,打开电源,微安表显示的电流值即为暗电流,或用4 1/2位万用表200mV档测得负载电阻RL上的压降V暗,则暗电流L暗=V暗/RL。
一般锗光敏二极管的暗电流要大于硅光敏二极管暗电流数十倍。
可在试件插座上更换其他光敏二极管进行测试比较。
2、光电流测试:取走遮光罩,读出微安表上的电流值,或是用4 1/2位万用表200mv档测得RL上的压降V光,光电流L光=V光/RL。
3、灵敏度测试:改变仪器照射光源强度及相对于光敏器件的距离,观察光电流的变化情况。
4、光谱特性测试:不同材料制成的光敏二极管对不同波长的入射光反应灵敏度是不同的。
由图(8)可以看出,硅光敏二极管和锗光敏二极管的响应峰值约在80~100μm,试用附件中的红外发射管、各色发光LED、光源光、激光光源照射光敏二极管,测得光电流并加以比较。
图(8)光敏管的伏安特性曲线图(9)光敏二极管的光谱特性曲线注意事项:本实验中暗电流测试最高反向工作电压受仪器电压条件限制定为±12V (24V),硅光敏二极管暗电流很小,不易测得。
光敏管的应用-----光控电路一:实验目的:了解光敏管在控制电路中的具体应用。
比视觉灵敏度表示人类视觉分光灵敏度特性

比视觉灵敏度表示人类视觉分光灵敏度特性在光强度的测量方法中有辐射测量与测光法两种不同的方法。
辐射测量法指的是对于光谱范围内的整个波长,包括紫外线、可见光和红外线,全部进行测量。
测光法测量的仅仅是可见光。
而要将物理辐射量转换为表示人的眼睛所感知的明暗程度的测光量时,需要引入一个比视觉灵敏度的概念。
所谓比视觉灵敏度,表示的是人类眼睛的分光灵敏度特性。
在图 1.7 中,用虚线补充的就是光敏二极管 BS120 的标准比视觉灵敏度特性。
例如,在测量照度的是偶,可以将照度置换为人们感觉到了许多大程度明亮的数值,因此被纳入比视觉灵敏度之中。
为此,就像图 1.7 那样,用于照度测量的光敏二极管 BS120,其分光灵敏度特性就制作得尽可能地与比视觉灵敏度相吻合。
短路电流的表示方法如表 1.1 所示,与照度相对应,约为 0.16μA/100lx。
但是,用于紫外线检测的光敏二极管 G3614 可以检测出人眼看不见的光线,因此表示为无法用比视觉灵敏度表示的辐射强度。
从表 1.1 可以看出,光敏二极管 G3614 的辐射强度检测灵敏度为 60mA/W。
将光敏传感器与发光器件组合时的注意点在红外遥控器中发光器件是与感光器件配对使用的。
通常,使用发光二极管(LED)作为发光器件,而且尤其重要的是其发光特性应当与作为感光器件的光敏二极管相匹配。
图 1.9 给出的是与各种发光器件的波长相对应的而检测能力。
从中可以找到与光敏二极管 PH302B 相对应的发光二极管。
从表 1.1 可以查到,光敏二极管 PH302B 的峰值波长位于940nm;对照图 1.9 可以了解到,适合与之配套使用的发光二极管是 GaAs 红外发光二极管。
光敏二极管参数

光敏二极管参数光敏二极管是一种用于检测光线强度和转换光信号的电子器件。
它是一种半导体器件,可以将光能转换为电能。
光敏二极管的主要参数包括响应频率、响应速度、响应谱线、光灵敏度和噪声等。
响应频率是指光敏二极管对光信号的响应范围,一般以赫兹(Hz)为单位。
光敏二极管的响应频率越高,它能够接收到更高频率的光信号。
响应速度是指光敏二极管从接收到光信号到产生电信号的时间。
响应速度越快,光敏二极管能够更准确地测量光信号的变化。
响应谱线是指光敏二极管对不同波长光的响应程度。
不同类型的光敏二极管对于不同波长的光信号有不同的响应谱线,因此在选择光敏二极管时需要考虑需要测量的光信号的波长范围。
光灵敏度是指光敏二极管对光信号的灵敏程度。
光灵敏度越高,光敏二极管能够更好地转换光信号为电信号,提供更准确的测量结果。
噪声是指光敏二极管在测量过程中产生的随机信号。
噪声会影响光敏二极管的测量精度,因此需要考虑噪声水平在选择光敏二极管时的影响。
除了以上参数,光敏二极管的其他重要特性还包括工作电压、漏电流、线性范围和温度特性等。
工作电压是指光敏二极管正常工作所需的电压。
漏电流是指在没有光照射时,光敏二极管本身产生的微弱电流。
线性范围是指光敏二极管能够线性响应光信号的范围。
温度特性是指光敏二极管在不同温度下的性能变化情况。
根据不同应用的需求,选择适合的光敏二极管参数是至关重要的。
不同的光敏二极管参数适用于不同的光测量应用,如光电测量、光通信、光电导等。
因此,在选购光敏二极管时,需要综合考虑这些参数,以获得最佳的性能和准确的测量结果。
ad中的光敏二极管

ad中的光敏二极管光敏二极管,作为光电转换器件的一种,广泛应用于各种光检测、光控制以及光通信系统中。
在模拟到数字(AD)转换的背景下,光敏二极管扮演着将光信号转换为电信号,进而通过AD转换器实现数字化处理的关键角色。
本文将深入探讨光敏二极管的工作原理、特性、选型要点以及在AD转换中的具体应用,旨在为读者提供全面而详尽的知识参考。
一、光敏二极管的工作原理光敏二极管是一种基于光电效应的半导体器件,其核心部分是一个PN结。
当光照射到光敏二极管的感光面时,光子能量被半导体材料吸收,激发出电子-空穴对。
这些电子-空穴对在PN结的内建电场作用下分离,形成光电流。
光电流的大小与光照强度成正比,从而实现了光信号到电信号的转换。
二、光敏二极管的特性1.光谱响应:光敏二极管对不同波长的光有不同的响应灵敏度。
常见的光敏二极管对可见光和近红外光有较高的响应度。
选择适当的光谱响应范围对于确保准确的光电转换至关重要。
2.灵敏度:灵敏度是指光敏二极管在单位光照强度下产生的光电流大小。
高灵敏度的光敏二极管能够在低光照条件下提供可靠的光电转换性能。
3.暗电流:暗电流是指在无光照条件下,由于热激发而产生的反向电流。
低暗电流的光敏二极管具有更好的信噪比和检测精度。
4.响应时间:响应时间是指光敏二极管从光照开始到产生稳定光电流所需的时间。
快速响应的光敏二极管适用于高速光电检测系统。
5.稳定性:稳定性是指光敏二极管在长时间工作和环境温度变化条件下的性能稳定性。
高稳定性的光敏二极管能够确保长期可靠的光电转换效果。
三、光敏二极管的选型要点1.根据应用场景选择适当的光谱响应范围,确保光敏二极管能够准确检测目标光源。
2.根据光照条件和检测精度要求选择具有高灵敏度和低暗电流的光敏二极管。
3.根据系统响应时间要求选择具有快速响应特性的光敏二极管。
4.考虑工作环境和长期稳定性要求,选择具有高稳定性和可靠性的光敏二极管。
四、光敏二极管在AD转换中的应用在模拟到数字(AD)转换系统中,光敏二极管作为前端光电转换器件,负责将光信号转换为模拟电信号。
《光敏二极管》课件

光敏二极管的特性
反应速度
光敏二极管具有非常快速的响应速度,可以在微秒级别内实现信号的转换。
灵敏度
光敏二极管对光信号的敏感度非常高,能够接收到非常微弱的光信号。
线性范围
光敏二极管在一定范围内具有线性响应特性,可以准确地将光信号转化为电信号。
光敏二极管的应用
1
光照度测量
光敏二极管可以用于测量光的强度和亮度,广泛应用于光照度测量领域。
《光敏二极管》PPT课件
这是一份关于光敏二极管的PPT课件,我们将深入探讨光敏二极管的定义、原 理、特性、应用、优缺点、保养和未来发展。让我们一起来了解这个令人着 迷的光电子元件。
什么是光敏二极管?
光敏二极管是一种能够将光信号转化为电信号的光电子元件。它通过光照射改变材料的电阻特性,从而实现电 信号的产生。
2
近红外光测量
光敏二极管对近红外光具有很好的响应能力,被广泛应用于近红外光测量和传感 器领域。
3
光谱测量
光敏二极管可以用于测量光的频谱特性,对于光谱分析具有重要作用。
光敏二极管的优缺点
• 优点:高灵敏度、快速响应、线性范围广 • 缺点:受到温度、湿度和光照等环境因素的影响
光敏二极管的保养
1 温度
总结
光敏二极管作为一种重要的光电子元件,在测量和传感领域具有广泛的应用。未来将面临更多的挑战和机遇, 我们需要不断探索创新,推动其发展。
保持光敏二极管在适宜的 工作温度或过低的湿度影响,防止 损坏。
3 光照
避免光敏二极管长时间处 于直接强光照射下,以免 影响其性能。
光敏二极管的未来
新技术
不断涌现的新技术将进一步提升光敏二极管的性能 和应用领域。
新应用
光敏二极管将在更多领域得到应用,如无线通信、 医疗设备、环境监测等。
光敏二极管 光敏电阻

光敏二极管与光敏电阻1. 简介光敏二极管和光敏电阻是两种常见的光敏元件,它们能够根据光的强度变化产生电信号。
在很多应用领域中,如照相机、光电测量、自动控制等,光敏二极管和光敏电阻都扮演着重要的角色。
2. 光敏二极管2.1 原理光敏二极管是一种基于内燃效应的半导体器件。
它由一个p-n结构构成,当有光照射到p-n结上时,会产生内建电场的改变,从而改变了器件的导电性能。
2.2 结构典型的光敏二极管结构包括PN结、窗口和引线。
PN结是由两种材料(通常是硅或锗)组成的。
窗口通常由透明材料覆盖在PN结上,以增加对入射光的接收能力。
2.3 特性•具有高响应速度:由于其内建电场能够迅速响应入射光信号,所以具有较高的响应速度。
•具有宽波长范围:光敏二极管对于不同波长的光都能够产生响应,其波长范围可以从可见光到红外光。
•具有较低的噪声:由于其结构特性,光敏二极管具有较低的噪声水平,能够提供较为清晰的信号输出。
2.4 应用•光通信:光敏二极管可以将光信号转换为电信号,用于接收和解码光通信中的信息。
•光测量:通过测量光敏二极管输出电流的变化,可以实现对光强度、亮度等参数的测量。
•光控制:将光敏二极管与其他电路结合使用,可以实现对灯光、显示屏等设备的自动控制。
3. 光敏电阻3.1 原理光敏电阻是一种基于内燃效应的半导体器件。
它由一种特殊材料制成,在暗处时电阻值较高,在受到强烈光照射时电阻值会显著降低。
3.2 结构光敏电阻通常由导电材料和光敏材料组成。
导电材料用于提供电流传输路径,光敏材料则负责对光信号进行响应。
3.3 特性•具有较高的灵敏度:光敏电阻对于弱光的响应能力较强,能够检测到微弱的光信号。
•具有宽波长范围:光敏电阻对于不同波长的光都能够产生响应,其波长范围可以从可见光到红外光。
•具有较低的成本:由于制造工艺相对简单,所以光敏电阻具有较低的成本。
3.4 应用•入侵报警:将光敏电阻与安防系统结合使用,可以实现对入侵行为的监测和报警。
实验二光敏二极管特性实验

实验二 光敏二极管特性实验实验原理:光敏二极管与半导体二极管在结构上是类似的,其管芯是一个具有光敏特征的PN 结,具有单向导电性,因此工作时需加上反向电压。
光敏二极管的伏安特性相当于向下平移了的普通二极管,无光照时,有很小的饱和反向漏电流,即暗电流,此时光敏二极管截止。
当受到光照时,饱和反向漏电流大大增加,形成光电流,它随入射光强度的变化而变化。
光敏二极管结构见图3-11.光敏二极管的两种工作状态光敏二极管又称光电二极管,它是一种光电转换器件,其基本原理是光照到P-N 结上时,吸收光能并转变为电能。
它具有两种工作状态:(1)当光敏二极管加上反向电压时,管子中的反向电流随着光照强度的改变而改变,光照强度越大,反向电流越大,大多数都工作在这种状态。
(2)光敏二极管上不加电压,利用P-N 结在受光照时产生正向电压的原理,把它用作微型光电池。
这种工作状态,一般作光电检测器。
2.区分光敏二极管的正极、负极 光敏二极管引脚的区分通常直接查看光敏二极管的引脚长短即可区分:引脚长的为正极(P 极),引脚短的为负极 (N 极)。
对于有色点或管键标识的管子,其靠近标识的一脚为正极,另一脚为负极。
用万用表的区别方法是将万用表置于Rx1k 挡,用挡板挡住管子的受光窗口,用红、黑表笔对调测出两次阻值。
阻值较大(200k欧以上)时为反向电阻,红表笔所接的引脚为正极,黑表笔所接的引脚为负极;阻值较小(几千欧左右)时为正向电阻,是不随光照而变化的阻值。
接着让光照射光敏二极管顶端的窗口,这时光敏二极管反向电阻减少,光线越强,光敏二极管的反向电阻越小,甚至仅几百欧。
再遮住窗口,指针所指读数应立即恢复到原来阻值200k 欧以上。
这样,被测光敏二极管是良好的。
光敏三极管的测试和光敏二极管相似,但值得注意的是,光敏三极管既有三个引脚的,也有不少光敏三极管只有二个引脚,不要误认为是光敏二极管。
实验所需部件:光敏二极管、稳压电源、负载电阻(实验选配单元中可变电阻)、遮光罩、光源、电压表(自备4 1/2位万用表).、微安表(或自备4 1/2位万用表上的200mA 档)、照度计(自备或另购)实验步骤:按图3-2接线,要注意光敏二极管是工作在反向工作电压的。
光敏二极管测光电路

光敏二极管测光电路光敏二极管是一种常用的光电器件,具有灵敏度高、响应速度快、尺寸小等特点,被广泛应用于测光领域。
光敏二极管测光电路是利用光敏二极管对光信号的敏感性,通过电路将光信号转换成电信号进行测量和控制的系统。
本文将详细介绍光敏二极管测光电路的原理、应用和优缺点。
光敏二极管的工作原理是在光照射下,光敏二极管内部的半导体材料会产生电荷对,并通过外部电路引出。
光敏二极管的灵敏度取决于光照强度,当光照强度增加时,光敏二极管的输出电流也会增加。
因此,通过测量光敏二极管的输出电流,可以间接地得知光照强度的大小。
2. 光敏二极管测光电路的组成光敏二极管测光电路由光敏二极管、电源、电阻、运放等组成。
光敏二极管接收光信号,并输出电流信号。
电源为光敏二极管提供工作电压。
电阻用于限制光敏二极管的工作电流,以保护光敏二极管免受过电流损害。
运放用于放大光敏二极管的输出电流信号,提高信号的灵敏度和稳定性。
3. 光敏二极管测光电路的应用光敏二极管测光电路广泛应用于光电测量、光照控制、光通信等领域。
在光电测量中,光敏二极管测光电路可以用于测量光照强度、光功率、光谱分布等参数。
在光照控制中,光敏二极管测光电路可以用于自动调节光照强度,实现节能和环境保护。
在光通信中,光敏二极管测光电路可以用于接收光信号并转换成电信号,实现光信号的传输和调制。
4. 光敏二极管测光电路的优缺点光敏二极管测光电路具有以下优点:灵敏度高,响应速度快,尺寸小,成本低廉。
同时,光敏二极管还具有良好的线性特性和宽波长范围。
然而,光敏二极管测光电路也存在一些缺点:受到环境光的干扰较大,易受温度影响,输出信号受电源电压影响较大。
在实际应用中,需要根据具体的测量要求和环境条件选择合适的光敏二极管和电路设计。
同时,为了提高光敏二极管测光电路的性能,可以采取一些措施,如增加滤光片以减少环境光的干扰,进行温度补偿以提高稳定性,使用恰当的运放电路以提高信号质量等。
光敏二极管测光电路是一种常用的光电测量和控制系统,具有广泛的应用前景。
光敏二极管参数

光敏二极管参数引言光敏二极管(Photodiode)是一种光电器件,可将光能转化为电能。
它基于光电效应原理,能够对光的强度进行探测和测量。
本文将详细介绍光敏二极管的参数。
光敏二极管的工作原理光敏二极管是一种半导体器件,其工作原理基于内建电势与外界光照强度之间的相互作用。
当光照射到光敏二极管上时,光子的能量会激发电子从价带跃迁到导带,产生电子-空穴对。
这些电子-空穴对会在内建电场的作用下分离,形成电流。
因此,光敏二极管的输出电流与光照强度成正比。
光敏二极管的主要参数光敏二极管的性能由多个参数来描述,下面将详细介绍其中的几个重要参数。
1. 光电流响应度(Responsivity)光电流响应度是光敏二极管对光电信号的响应能力的衡量指标。
它定义为单位光功率照射情况下,光敏二极管输出的电流。
通常使用安培/瓦特(A/W)作为单位进行表示。
2. 光敏面积(Photosensitive Area)光敏面积是指光敏二极管可以感应光照的有效面积。
通常使用平方毫米(mm^2)作为单位。
3. 光响应时间(Response Time)光响应时间是光敏二极管由暗态到亮态响应的时间。
它定义为光敏二极管电流上升到其稳定值的时间。
光响应时间越短,光敏二极管对快速变化的光信号的响应能力越强。
4. 光电导增益(Photogain)光电导增益是指光照射到光敏二极管上时,输出电流与输入光功率之间的比值。
光电导增益可以用来衡量光敏二极管在电流放大上的性能。
光敏二极管的应用光敏二极管由于其高灵敏度、快速响应和广泛的光谱响应范围,被广泛应用于各种光电测量和光控制系统当中。
下面列举了一些典型的应用场景:1. 光电测量光敏二极管可用于各种光电测量中,例如光功率测量、光强度测量、光光学测量等。
其高灵敏度和较宽的动态范围使其能够准确测量各种光信号。
2. 光通信光敏二极管在光通信系统中起到光电转换的作用。
它可以将光信号转化为电信号,并经过放大和处理后进行传输和接收。
光敏二极管工作原理

光敏二极管工作原理一、引言光敏二极管是一种能够将光能转化为电能的器件,它具有快速响应、高灵敏度、低噪声等优点,在光电传感器、通信设备、医疗仪器等领域得到广泛应用。
本文将介绍光敏二极管的工作原理,包括结构、特性和应用等方面。
二、结构光敏二极管的结构与普通的二极管相似,由P型和N型半导体材料组成。
其中,P型半导体中掺入少量杂质元素使其具有正电荷,而N型半导体中则掺入少量杂质元素使其具有负电荷。
两者交界处形成PN 结,是光敏二极管的重要部分。
三、工作原理当PN结处受到光照射时,会激发出电子-空穴对,并且在PN结处形成内建电场。
此时,如果在PN结两端加上一个外加电压,则会使内建电场受到扩大或缩小,从而影响PN结周围的载流子运动。
当外加电压逆向偏置时,内建电场会增强,并阻碍电子和空穴的流动,使光敏二极管的电阻变大,此时称为截止状态。
当外加电压正向偏置时,内建电场会减弱,并促进载流子的运动,使光敏二极管的电阻变小,此时称为导通状态。
四、特性1. 光敏二极管具有高灵敏度,在微弱光线下也能够产生较大的电信号。
2. 光敏二极管响应速度快,能够在纳秒级别内完成响应。
3. 光敏二极管具有较宽的波长响应范围,在可见光和红外线范围内均有良好的响应。
4. 光敏二极管具有低噪声、低漂移等优点,适用于精密测量和仪器控制等领域。
五、应用1. 光电传感器:利用光敏二极管对光信号进行转换,实现对环境中光照强度、颜色等信息的检测和测量。
2. 通信设备:利用光敏二极管作为接收器件接收来自光纤传输的信息信号,并将其转化为电信号进行处理。
3. 医疗仪器:利用光敏二极管进行生物信号的检测和测量,如心电图、血氧饱和度等。
六、结论光敏二极管是一种重要的光电器件,具有高灵敏度、快速响应、低噪声等优点,在各个领域都有广泛应用。
其工作原理基于PN结内建电场的变化,通过外加电压的正反向偏置来控制载流子的运动,从而实现对光信号的转换。
光敏二极管的参数

光敏二极管的参数一、光敏二极管简介光敏二极管(Photodiode)是一种半导体器件,它能够将光信号转化为电信号。
在光照射下,光子会激发半导体中的电子和空穴,从而形成电流。
它具有快速响应、高灵敏度、低噪声等优点,在通信、测量、遥感等领域得到广泛应用。
二、光敏二极管参数1. 光谱响应:指光敏二极管对不同波长的光的响应程度。
不同类型的光敏二极管有不同的谱响应范围,常见的有可见光谱范围和红外谱范围。
2. 光电流:指在特定照射条件下,通过光敏二极管产生的电流。
其大小与照射强度成正比,可以用来测量强度。
3. 暗电流:指在无照射情况下,通过光敏二极管产生的微弱电流。
暗电流越小,灵敏度越高。
4. 峰值波长:指在某一特定条件下,达到最大响应灵敏度时的波长。
5. 饱和输出电压:指在照射强度达到一定程度后,光敏二极管输出电压不再随照射强度增加而增加的最大输出电压。
6. 响应时间:指光敏二极管从接受光信号到产生响应所需的时间。
响应时间越短,光敏二极管的速度越快。
7. 量子效率:指单位能量的光子被吸收后,能够产生多少个电子空穴对。
量子效率越高,灵敏度越高。
三、不同类型光敏二极管参数比较1. 硅PIN型光敏二极管硅PIN型光敏二极管具有较高的灵敏度和响应速度,其谱响应范围为400-1100nm,适用于可见光和近红外区域。
它的峰值波长为800nm 左右,量子效率为70%以上。
但其暗电流较大,响应时间较长。
2. 硒化铟(InSe)光敏二极管硒化铟(InSe)光敏二极管具有高灵敏度、低暗电流、快速响应等优点,其谱响应范围为1-5μm,适用于中红外区域。
它的峰值波长为3.5μm左右,量子效率高达90%以上。
但其价格较高。
3. 硫化铅(PbS)光敏二极管硫化铅(PbS)光敏二极管具有较高的灵敏度和响应速度,其谱响应范围为1-3μm,适用于近红外和中红外区域。
它的峰值波长为2.4μm 左右,量子效率高达80%以上。
但其暗电流较大。
四、光敏二极管的应用1. 光通信:在光通信中,光敏二极管作为接收器件使用,将光信号转化为电信号。
紫外光敏管的参数

紫外光敏管的参数
紫外光敏管是一种冷阴极充气二极管,具有工作电压低、光谱响应范围宽、良好的日光盲、较高的灵敏度和快速的响应等特点。
以下是紫外光敏管的一些主要参数:
1. 光谱响应范围:紫外光敏管对不同波长的紫外光有不同的响应,其光谱响应范围一般在185\~290nm之间。
2. 峰值波长:紫外光敏管的峰值波长一般在210nm左右。
3. 工作电压:紫外光敏管的工作电压较低,一般在几十伏特左右。
4. 灵敏度:紫外光敏管的灵敏度较高,一般在几百甚至几千Counts/sec (cps)左右。
5. 响应时间:紫外光敏管的响应时间较快,一般在几十纳秒左右。
6. 外形尺寸:紫外光敏管的外形尺寸较小,一般直径在几毫米左右,长度在几厘米左右。
7. 应用领域:紫外光敏管常用于火焰探测、紫外探测、气体分析等领域。
总之,紫外光敏管是一种高灵敏度、高响应速度、低工作电压的冷阴极充气二极管,广泛应用于各种需要紫外光探测的场合。
如需更多关于紫外光敏管的信息,建议查阅专业网站或咨询专业人士。
常见光敏二极管

常见光敏二极管
常见的光敏二极管(photodiode)主要包括以下几种:
1. PIN光敏二极管(PIN Photodiode):PIN光敏二极管是一种高性能的光敏器件,具有高灵敏度、低噪声、低失真等优点。
它的主要特点是在反向偏置时具有高反向电流,在正向偏置时具有低电流和高响应度。
2. APD光敏二极管(Avalanche Photodiode):APD光敏二极管是一种特殊的光敏二极管,具有高灵敏度和高速响应的特点。
它的工作原理是在光的作用下,电子和空穴会发生复合,从而形成一个电子和空穴对,使得电流大大增加,形成所谓的雪崩效应。
3. Si光敏二极管(Silicon Photodiode):Si光敏二极管是一种常用的光敏二极管,主要用于光谱分析、光电探测和光电转换等领域。
它的主要特点是稳定性好、响应速度快、价格便宜等。
4. GaAs光敏二极管(Gallium Arsenide Photodiode):GaAs 光敏二极管是一种高性能的光敏器件,具有高灵敏度、低噪声、低失真等优点。
它的主要特点是响应速度快,适用于高速光通信和光存储等领域。
5. InGaAs光敏二极管(Indium Gallium Arsenide Photodiode):InGaAs光敏二极管是一种高灵敏度的光敏器件,
具有高响应度和低噪声等优点。
它的主要特点是适用于长波长光信号的检测,如光纤通信中的信号传输等。
这些光敏二极管在不同的应用领域中具有不同的优缺点,需要根据具体的应用需求选择合适的光敏二极管。
光敏二级管工作原理

光敏二级管工作原理
光敏二级管是一种光电转换器件,它的工作原理是基于光电效应。
光电效应是指当光线照射到某些物质表面时,会使其产生电子的现象。
光敏二级管就是利用这种现象来实现光电转换的。
光敏二级管的结构比较简单,它由一个PN结和一个光敏电阻组成。
PN结是由P型半导体和N型半导体组成的,它具有单向导电性。
光敏电阻是一种特殊的电阻,它的电阻值会随着光线的强度变化而变化。
当光线照射到光敏二级管的光敏电阻上时,光子会激发出电子,这些电子会被PN结的电场吸引,从而形成电流。
当光线强度增加时,光敏电阻的电阻值会减小,电流也会随之增加。
反之,当光线强度减小时,光敏电阻的电阻值会增加,电流也会随之减小。
光敏二级管的工作原理可以用以下公式来表示:
I = K * P
其中,I表示光敏二级管的输出电流,K是一个常数,P表示光线的强度。
从公式可以看出,光敏二级管的输出电流与光线的强度成正比,这就是光敏二级管的灵敏度。
光敏二级管具有很多优点,比如灵敏度高、响应速度快、体积小等。
它广泛应用于光电传感器、光电开关、光电计数器等领域。
在工业
自动化、安防监控、医疗设备等方面都有着重要的应用。
光敏二级管是一种基于光电效应的光电转换器件,它的工作原理简单、灵敏度高,具有广泛的应用前景。
光敏二极管的分光灵敏度特性

光敏二极管的分光灵敏度特性在使用光敏二极管的时候,无论如何都应当知道其分光灵敏度特性。
所谓分光灵敏度特性,如图 1.7 所示,它表示的是光敏二极管对于不同波长的光具有多高的灵敏度。
如果对光敏二极管照射波长为λ的光,那么该二极管每吸收一个光子,都会产生一对能够形成光电流的载流子。
但是,每个光子能否被该二极管吸收,取决于该光子的能量是否超过制作该光敏二极管的半导体材料的禁带能级宽度Eg。
波长为λ的光的光子能量 Eph 可以表示为:式中,h 是普朗克常数(6.626×10 -34J·s);c 是光速(3×108m/s);λ是光的波长(m)。
当 Eph>Eg 时,产生光电流;当 Eph<Eg 时,没有光电流产生。
当光敏二极管的材料为 Si(硅)的时候,Eg =1.1eV,从式(1.1)可知,该光敏二极管对于波长λ>1100mm 的光照射没有感知灵敏度.光敏二极管的波长感知灵敏度特性如图 1.8 所示。
图1.7中的 BS120 与 PH302B 所用的材料都是 Si,所以他们呢本身的特性都应当如图1.8 所示;然而由于它们各自对应的用途不同。
而配置了不同的滤光片,BS120 配置的是视觉校正滤光片,PH302B 配置的是遮挡可见光的滤光片,于是它们就有了图 1.7 所示的不同的特性。
与 Si 材料相比,GaAsP 的禁带宽度 Eg 更大一些,因此用 GaAsP 制作而成的光敏二极管的分光灵敏度会往波长更短的方向移动。
有关这一点,从图 1.8 中可以看得比较清楚。
不过,通过改变 GaAsP 中 GaAs 与 GaP 结晶比的方法,可以改变 Eg 的大小。
图 1.7 中的 G3614 就是用 GaAsP 制作而成的,它在紫外线领域具有灵敏度,因此可以用作紫外线的检测。
