第一节系统简介
数字电视又称为数位电视或数码电视，是指从节目源、制作到发射、传输、接收的所有环节都是使用数字电视信号或对系统所有的信号传播都是通过由0、1数字串所构成的二进制数字流来传播的电视类型，与模拟电视相比，其信号损失小，接收效果好。
数字电视系统主要由信号源、前端、干线传输和分配网络等四部分组成。
1.信号源是提供传送广播电视信号节目的源头。
各分公司所传节目的节目源有二种方式：接收省集团总数字前端IP组播流和本地节目。
主频点387MHｚ（搜索节目），备频点634MHz。
符号率：6875kbps，调制方式：64QAM。
2.前端系统是位于信号源与干线传输系统之间的信号处理和转换设备，系统主要由信号输入部分、信号处理与复用部分、信号调制部分和系统管理部分等组成。
3.干线传输系统是有线电视系统的重要组成部分，它担负向分前端及用户分配网络高质量地传送信号的功能。
4.用户分配网的任务是把干线传输来的电视信号经分配系统均匀地送到千家万户。
第二节分配网
一、常用分配网络结构
1.分配网设计原则：
应遵循30dB法则：楼道分支分配损耗22dB左右，户内多媒体箱或串接盒预留6-8dB 损耗，再考虑线损5-10dB，实际到达电视机60dB（数字信号）左右。
2.常用的分配网结构：
（1）分支分配方式
（2）集中分配方式。
数字电视系统概述
数字电视基础知识
什么叫数字电视？其关键技术是什么？ 什么叫模拟电视信号？ 数字电视与模拟电视比较有哪些优点？ 典型的数字电视系统示意图
什么叫数字电视？其关键技术是什么？
数字电视是从节目采集、编辑制作到信号的发送、 传输和接收全部采用数字处理的全新电视系统。真正的 数字电视必须使用下面三项关键技术： (1)对电视图像及伴音进行压缩编码的技术。将模拟电视信 号数字化后其数码率很高，例如，对图像亮度信号与色 差信号分别用13.5MHz及6.75MHz取样频率进行取样， 用10位二进制数进行量化，其数码率达270Mb/s。而一 个频带宽为8MHz模拟电视信道若只使用二进制调制方 法只能传送小于16Mb/s的二进制数据流。因此必须想法 去除图像信号中的多余信息，将数码率从270Mb/s压缩 到能在一个信道中传送。这可采用图像与伴音的压缩编 码方法实现。国际组织已经制定了许多压缩编码的国际 标准，对图像进行压缩编码的标准有JPEG
典型的数字电视系统示意图
视频 音频
信源编码 视频压缩 音频压缩 多 路 复 用 信 道 编 码
辅助数据 控制数据
调制
信道
接收机
为什么要进行电视图像的压缩编码？ 什么是MPEG压缩编码国际标准？
在数字电视的关键技术中，我们已经了解到标准清 晰电视图像数字化后其数码率远远大于频道的数码率， 如果不进行数据压缩，不可能实现数据的传输。 电视图像压缩编码的方法很多，其主要原理即为图 像内相邻象素间、相邻行间及相邻帧间所具有的冗余度。 国际组织制订了许多电视图像的压缩编码标准，用得最 多得是运动图像压缩编码MPEG标准。MPEG标准得视频 压缩编码技术主要利用了具有运动补偿的帧间压缩编码 技术以减小时间冗余度，利用DCT技术以减小图像的空 间冗余度，利用熵编码则在信息表示方面减小了统计冗 余度。这几种技术的综合运用，大大增强了压缩性能。
什么叫数字电视？其关键技术是什么？ 什么叫模拟电视信号？ 数字电视与模拟电视比较有哪些优点？ 典型的数字电视系统示意图
什么叫数字电视？其关键技术是什么？
数字电视是从节目采集、编辑制作到信号的发送、 传输和接收全部采用数字处理的全新电视系统。真正的 数字电视必须使用下面三项关键技术： (1)对电视图像及伴音进行压缩编码的技术。将模拟电视信 号数字化后其数码率很高，例如，对图像亮度信号与色 差信号分别用13.5MHz及6.75MHz取样频率进行取样， 用10位二进制数进行量化，其数码率达270Mb/s。而一 个频带宽为8MHz模拟电视信道若只使用二进制调制方 法只能传送小于16Mb/s的二进制数据流。因此必须想法 去除图像信号中的多余信息，将数码率从270Mb/s压缩 到能在一个信道中传送。这可采用图像与伴音的压缩编 码方法实现。国际组织已经制定了许多压缩编码的国际 标准，对图像进行压缩编码的标准有JPEG
典型的数字电视系统示意图
视频 音频
信源编码 视频压缩 音频压缩 多 路 复 用 信 道 编 码
辅助数据 控制数据
调制
信道
接收机
为什么要进行电视图像的压缩编码？ 什么是MPEG压缩编码国际标准？
在数字电视的关键技术中，我们已经了解到标准清 晰电视图像数字化后其数码率远远大于频道的数码率， 如果不进行数据压缩，不可能实现数据的传输。 电视图像压缩编码的方法很多，其主要原理即为图 像内相邻象素间、相邻行间及相邻帧间所具有的冗余度。 国际组织制订了许多电视图像的压缩编码标准，用得最 多得是运动图像压缩编码MPEG标准。MPEG标准得视频 压缩编码技术主要利用了具有运动补偿的帧间压缩编码 技术以减小时间冗余度，利用DCT技术以减小图像的空 间冗余度，利用熵编码则在信息表示方面减小了统计冗 余度。这几种技术的综合运用，大大增强了压缩性能。
《数字有线电视系统》PPT课件教学内容
（2）我国尚未放开个人和家庭直接接收卫星电视 信号的限制，数字电视的地面广播，有关标准 国际上正在制定中。实现数字有线电视广播在 传输链路上的投资最少。目前最有条件发展的 则是数字有线电视。
二、数字通信基础知识 2.1信道与带宽
传输信息的通路称为信道，可以分为两种：传 输模拟信号的称为模拟信道，传输数字信号的 信道称为数字信道 。
数字调制信号的一般描述
数字调制信号的向量表示或星座图表示
jQ
Qn An
φn 0
I In
在第n个符号间隔， 发射的已调信号， 可表示为一个向量。
在所有时间上，发射的已调信号 只有有限的若干种，可表示为若 干个向量。若只画出向量的端点 称为星座图。
QPSK信号的正交调制
jQ BPSK，载波sinωct
1010 1000 0000 0001
IkQk为每象限的两个MSB，
I
1101 1100 0100 0110
1111 1110 0101 0111
IkQk=11
IkQk=01
星座图中的第1象限星座点到其它象限星座点的变换
象限 1 2 3 4
MSB
LSB旋转
00
10
+π/2
11
+π
01
+3π/2
通过改变2个MSB位（即IkQk）并根据表中规 则旋转q个LSB，可将第1象限中的星座点变换 至第2、3、4象限。
I
合成为QPSK
BPSK，载波cosωct
A方式QPSK正交调制器
B方式QPSK正交调制器
星座图：调制载波变化状态的表示图
a和b为数据率减半的bit序列， A/D后0以+1表示，1以－1表示, 并用I(t)表示a；Q(t)表示b。 平衡调幅器输出： I(t) sinωct =± sinωct Q(t) cosωct = ± cosωct 若载波为：sin(ωct－45)和 cos（ωct＋45） 则星座图旋转45，见图中的标记“×”。
二、数字通信基础知识 2.1信道与带宽
传输信息的通路称为信道，可以分为两种：传 输模拟信号的称为模拟信道，传输数字信号的 信道称为数字信道 。
数字调制信号的一般描述
数字调制信号的向量表示或星座图表示
jQ
Qn An
φn 0
I In
在第n个符号间隔， 发射的已调信号， 可表示为一个向量。
在所有时间上，发射的已调信号 只有有限的若干种，可表示为若 干个向量。若只画出向量的端点 称为星座图。
QPSK信号的正交调制
jQ BPSK，载波sinωct
1010 1000 0000 0001
IkQk为每象限的两个MSB，
I
1101 1100 0100 0110
1111 1110 0101 0111
IkQk=11
IkQk=01
星座图中的第1象限星座点到其它象限星座点的变换
象限 1 2 3 4
MSB
LSB旋转
00
10
+π/2
11
+π
01
+3π/2
通过改变2个MSB位（即IkQk）并根据表中规 则旋转q个LSB，可将第1象限中的星座点变换 至第2、3、4象限。
I
合成为QPSK
BPSK，载波cosωct
A方式QPSK正交调制器
B方式QPSK正交调制器
星座图：调制载波变化状态的表示图
a和b为数据率减半的bit序列， A/D后0以+1表示，1以－1表示, 并用I(t)表示a；Q(t)表示b。 平衡调幅器输出： I(t) sinωct =± sinωct Q(t) cosωct = ± cosωct 若载波为：sin(ωct－45)和 cos（ωct＋45） 则星座图旋转45，见图中的标记“×”。
数字电视系统介绍

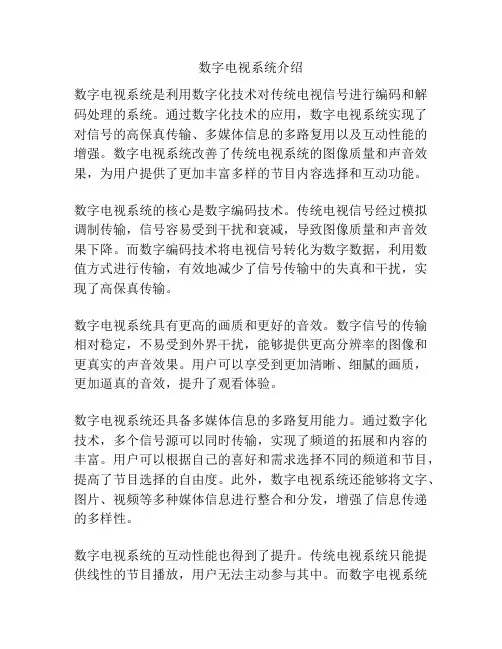

数字电视系统介绍数字电视系统是利用数字化技术对传统电视信号进行编码和解码处理的系统。
通过数字化技术的应用，数字电视系统实现了对信号的高保真传输、多媒体信息的多路复用以及互动性能的增强。
数字电视系统改善了传统电视系统的图像质量和声音效果，为用户提供了更加丰富多样的节目内容选择和互动功能。
数字电视系统的核心是数字编码技术。
传统电视信号经过模拟调制传输，信号容易受到干扰和衰减，导致图像质量和声音效果下降。
而数字编码技术将电视信号转化为数字数据，利用数值方式进行传输，有效地减少了信号传输中的失真和干扰，实现了高保真传输。
数字电视系统具有更高的画质和更好的音效。
数字信号的传输相对稳定，不易受到外界干扰，能够提供更高分辨率的图像和更真实的声音效果。
用户可以享受到更加清晰、细腻的画质，更加逼真的音效，提升了观看体验。
数字电视系统还具备多媒体信息的多路复用能力。
通过数字化技术，多个信号源可以同时传输，实现了频道的拓展和内容的丰富。
用户可以根据自己的喜好和需求选择不同的频道和节目，提高了节目选择的自由度。
此外，数字电视系统还能够将文字、图片、视频等多种媒体信息进行整合和分发，增强了信息传递的多样性。
数字电视系统的互动性能也得到了提升。
传统电视系统只能提供线性的节目播放，用户无法主动参与其中。
而数字电视系统通过添加交互式功能，使用户能够直接参与到节目中。
用户可以通过遥控器或者其他交互设备来选择节目、点播内容、进行投票互动等，增强了用户的参与感和体验感。
综上所述，数字电视系统利用数字化技术提升了电视信号的传输质量，实现了高保真传输和多媒体信息的多路复用，提供了更好的画质、音效和节目选择。
数字电视系统的互动性能还让用户能够主动参与其中，增加了观看体验的乐趣。
数字电视系统的出现，为电视行业带来了革命性的变革，为用户提供了更加全面、多样化的电视服务。
数字电视系统的发展源于对传统电视技术的不断完善和升级。
传统的模拟电视系统在信号传输和内容提供方面存在许多限制，如信号受干扰、图像质量差、频道选择有限等问题。
数字电视基础PPT课件
东南大学移动通信国家重点实验室（NCRL@SEU） 第8页
第8页/共76页
数字电视的分类
按用途分类
数字 电视 接收 设备
数字 电视 显示 设备
（a）
东南大学移动通信国家重点实验室（NCRL@SEU） 第9页
按信号传输 方式分类
地
面
有卫
无
线星
线
传传
传
输输
输
（b）
第9页/共76页
按产品类型 方式分类
数
(1) 20世纪90年代初，我国开始数字电视技术的研究，计
划在MPEG系列标准上制定自己的数字电视系列标准；
(2)1998年9月，中国的数字电视广播HDTV-T在中央电视
塔上广播试验成功；
(3)1999年国庆阅兵进行了HDTV直播，通过卫星向全国
传送8套全数字压缩的数字电视节目；
东南大学移动通信国家重点实验室（NCRL@SEU） 第7页
(5) 90年代中期，欧盟制定了DVB数字电视广播标准
。 东南大学移动通信国家重点实验室（NCRL@SEU）
第6页
第6页/共76页
(6) 1996年4月，法国第一个开始数字电视商业广播； (7) 1998年，美国开始了数字电视广播； (8) 1999年，日本推出了ISDB数字电视广播标准；
我国数字电视发展及规划
东南大学移动通信国家重点实验室ncrlseu第10页数字电视系统基本组成框图数字电视的分类数字电视接收设备数字电视显示设备按用途分类地面无线传输卫星传输按信号传输方式分类有线传输ab数字电视显示器一体化数字电视接收机按产品类型方式分类数字电视机顶盒c东南大学移动通信国家重点实验室ncrlseu第11页数字电视系统基本组成框图低清晰度数字电视标准清晰度数字电视按清晰度方式分类高清晰度数字电视43数字电视显示设备169数字电视显示设备按信号图像幅型比方式分类deldtvsdtvhdtv东南大学移动通信国家重点实验室ncrlseu第12页数字电视系统基本组成框图?对标准清晰度电视其图像和伴音质量比模拟电视有所提高并且频道利用率高在目前模拟电视的一个频道内可以播4套或更多数字电视节目
数字电视原理数字电视概述PPT课件
第19页/共30页
2.4数字电视系统的关键技术 • 高清晰度平板显示技术（十）
显示器是最终体现数字电视效果或魅力的产 品。
第20页/共30页
第2章 数字电视概论
• 2.1数字电视和高清晰度电视的概念 • 2.2数字电视的主要优点 • 2.3数字电视系统的组成 • 2.4数字电视系统的关键技术 • 2.5国外数字电视及其标准化状况 • 2.6中国数字电视及其发展状况
RS前向纠错码，以及得以进行数据广播等，形成通用的数字电视标准和系统。
第24页/共30页
2.5国外数字电视及其标准化状况
DVB数字电视标准系列
➢ DVB广播传输系统（卫星、地面、有线等）
➢ DVB基带附加信息系统（IRD调谐、节目指南， 以及图文、字幕、图标等）
➢ DVB交互业务信息（交互业务网络独立协议、 交互业务回传信道等）
• 高清晰度电视（HDTV） 高清晰度电视是一个透明的系统，
一个视力正常的观众在观看距离为显 示屏高度的3倍处所看到的图像的清晰 度，与观看原始景物或表演的感觉相 同。
第2页/共30页
2.1数字电视和高清晰度电视的概 念
高清晰度电视特点：
图像清晰度在水平和垂直方向上均
近似为现行模拟电视图像清晰度的2倍，
第21页/共30页
2.5国外数字电视及其标准化状况
• 美国ATSC标准 (Advanced Television System Committee
高级电视制式委员会）
ATSC数字电视标准包括HDTV、SDTV、数据 广播、多声道环绕立体声和卫星直播等。 其特点是强调覆盖范围和数据容量，并 侧重于数字电视地面广 第22页/共30页 播。
第4页/共30页
2.1数字电视和高清晰度电视的概 念
2.4数字电视系统的关键技术 • 高清晰度平板显示技术（十）
显示器是最终体现数字电视效果或魅力的产 品。
第20页/共30页
第2章 数字电视概论
• 2.1数字电视和高清晰度电视的概念 • 2.2数字电视的主要优点 • 2.3数字电视系统的组成 • 2.4数字电视系统的关键技术 • 2.5国外数字电视及其标准化状况 • 2.6中国数字电视及其发展状况
RS前向纠错码，以及得以进行数据广播等，形成通用的数字电视标准和系统。
第24页/共30页
2.5国外数字电视及其标准化状况
DVB数字电视标准系列
➢ DVB广播传输系统（卫星、地面、有线等）
➢ DVB基带附加信息系统（IRD调谐、节目指南， 以及图文、字幕、图标等）
➢ DVB交互业务信息（交互业务网络独立协议、 交互业务回传信道等）
• 高清晰度电视（HDTV） 高清晰度电视是一个透明的系统，
一个视力正常的观众在观看距离为显 示屏高度的3倍处所看到的图像的清晰 度，与观看原始景物或表演的感觉相 同。
第2页/共30页
2.1数字电视和高清晰度电视的概 念
高清晰度电视特点：
图像清晰度在水平和垂直方向上均
近似为现行模拟电视图像清晰度的2倍，
第21页/共30页
2.5国外数字电视及其标准化状况
• 美国ATSC标准 (Advanced Television System Committee
高级电视制式委员会）
ATSC数字电视标准包括HDTV、SDTV、数据 广播、多声道环绕立体声和卫星直播等。 其特点是强调覆盖范围和数据容量，并 侧重于数字电视地面广 第22页/共30页 播。
第4页/共30页
2.1数字电视和高清晰度电视的概 念
数字电视基础概述(ppt50张)
第8章数字电视基础
主要内容
8.1 概述 8.2 数字电视信号的产生 8.3 数字高清晰度电视 8.4数字电视信号的压缩 8.5数字电视信号的误码控制
2
1. 2. 3. 4.
5.
6.
模拟电视的缺点、数字电视的优点 数字电视系统的分类 复合编码、分量编码 分量编码四种方式、亮度和色差信号的取样频 率分别是多少？（SD/HD） 我国HDTV标准的主要参数 标清和高清信号的数据率（码率）的计算
7
数字电视是一个系统概念
在全数字环境中完成电视节目生产和流通的全过程。
8
数字 数字 素材采集 数字 节目制作 存储检索 数字 节目播出 数字 信号传输 数字 节目发行 数字 电视广播
数字电视广播系统框图
9
数字电视系统的分类（P202）
（1）按信号传输方式分类：
地面无线传输数字电视（地面数字电视） 卫星传输数字电视（卫星数字电视） 有线传输数字电视（有线数字电视）
3
8.1 概述
数字电视DTV的概念、发展、分类、优势
模拟电视的缺陷
1. 2. 3. 4. 5. 6.
亮度分解力不足，清晰度低，分辨率差。
色度分解力不足，色彩无细节，欠柔和。
频谱间置造成亮度和色度间串扰。 隔行扫描引起并行、蠕动、闪烁等现象。 三大制式互不兼容。 频带利用率低，逆程不能传送有用信息。
32
演播室数字编码的主要参数（4:2:2格式）
33
8.3 数字高清晰度电视
高清晰度电视HDTV（P209）
（High Definition Television）
高清晰度电视HDTV：指在数字电视系统内的一 种电视业务。 ITU-R给高清晰度电视下的定义：“高清晰度电 视应是一个透明系统，一个正常视力的观众在距 该系统显示屏高度的三倍距离上所看到的图像质 量应具有观看原始景物或表演时所得到的印象”。 最主要的特点：高清晰度，即水平分解力和垂直 分解力都比较高。
主要内容
8.1 概述 8.2 数字电视信号的产生 8.3 数字高清晰度电视 8.4数字电视信号的压缩 8.5数字电视信号的误码控制
2
1. 2. 3. 4.
5.
6.
模拟电视的缺点、数字电视的优点 数字电视系统的分类 复合编码、分量编码 分量编码四种方式、亮度和色差信号的取样频 率分别是多少？（SD/HD） 我国HDTV标准的主要参数 标清和高清信号的数据率（码率）的计算
7
数字电视是一个系统概念
在全数字环境中完成电视节目生产和流通的全过程。
8
数字 数字 素材采集 数字 节目制作 存储检索 数字 节目播出 数字 信号传输 数字 节目发行 数字 电视广播
数字电视广播系统框图
9
数字电视系统的分类（P202）
（1）按信号传输方式分类：
地面无线传输数字电视（地面数字电视） 卫星传输数字电视（卫星数字电视） 有线传输数字电视（有线数字电视）
3
8.1 概述
数字电视DTV的概念、发展、分类、优势
模拟电视的缺陷
1. 2. 3. 4. 5. 6.
亮度分解力不足，清晰度低，分辨率差。
色度分解力不足，色彩无细节，欠柔和。
频谱间置造成亮度和色度间串扰。 隔行扫描引起并行、蠕动、闪烁等现象。 三大制式互不兼容。 频带利用率低，逆程不能传送有用信息。
32
演播室数字编码的主要参数（4:2:2格式）
33
8.3 数字高清晰度电视
高清晰度电视HDTV（P209）
（High Definition Television）
高清晰度电视HDTV：指在数字电视系统内的一 种电视业务。 ITU-R给高清晰度电视下的定义：“高清晰度电 视应是一个透明系统，一个正常视力的观众在距 该系统显示屏高度的三倍距离上所看到的图像质 量应具有观看原始景物或表演时所得到的印象”。 最主要的特点：高清晰度，即水平分解力和垂直 分解力都比较高。
《数字电视DTV》课件
《数字电视DTV》PPT课件
数字电视（Digital TV）是指利用数字技术和网络传输技术进行广播和电视业 务的一种新型传播方式。本课件将介绍数字电视的定义、发展历程、优势和 应用场景、技术原理、标准以及未来发展前景。
什么是数字电视？
1 定义数字电视
以数字方式进行广播和电视传播
2 数字电视的发展历程
从模拟电视向数字电视的过渡和发展
数字电视的优势和应用
数字电视的优势
高清晰度、多频道、交互性强
数字电视的应用场景
家庭娱乐、教育、广告、新闻等领域
数字电视的技术原理
传输技术
数字信号的传输和接收
压缩技术
减少数据量，提高传输效率
解码技术
解码收到的信号并转换为视频 和音频
数字电视的标准
数字电视标准
国内和国际标准
数字电视标准的国际化
国际合作和互通的发展趋势
数字电视的未来发展
1
数字电视的挑战和机遇
2
内容创新、技术革新、市场竞争
数字电视的未来趋势
超高清、智能化、个性化服务
总结
1 数字电视的重要性
提供更好的视听体验和多样化的服务
2 数字电视的未来发展前景
市场需求增长，Байду номын сангаас术不断进步
数字电视（Digital TV）是指利用数字技术和网络传输技术进行广播和电视业 务的一种新型传播方式。本课件将介绍数字电视的定义、发展历程、优势和 应用场景、技术原理、标准以及未来发展前景。
什么是数字电视？
1 定义数字电视
以数字方式进行广播和电视传播
2 数字电视的发展历程
从模拟电视向数字电视的过渡和发展
数字电视的优势和应用
数字电视的优势
高清晰度、多频道、交互性强
数字电视的应用场景
家庭娱乐、教育、广告、新闻等领域
数字电视的技术原理
传输技术
数字信号的传输和接收
压缩技术
减少数据量，提高传输效率
解码技术
解码收到的信号并转换为视频 和音频
数字电视的标准
数字电视标准
国内和国际标准
数字电视标准的国际化
国际合作和互通的发展趋势
数字电视的未来发展
1
数字电视的挑战和机遇
2
内容创新、技术革新、市场竞争
数字电视的未来趋势
超高清、智能化、个性化服务
总结
1 数字电视的重要性
提供更好的视听体验和多样化的服务
2 数字电视的未来发展前景
市场需求增长，Байду номын сангаас术不断进步
电视原理介绍PPT课件
因而会造成相互的干扰。
亮色增益差
亮度信号的能量主要分布在整个频带的低、中频 部分，而色度信号的能量分布在频带的高频部分。
由于信道的线性不是很好，导致亮色信号的增 益不一直，产生色饱和度失真。 亮色延时差
亮色信号通道的带宽不同，产生传输延时不同， 虽然进行了补偿，但仍有差异，造成亮度和彩色图像 位置的不重合，形成彩色镶边图像。
由于带宽太宽，无法在现行制式的电视频道中传送。
将亮度信号经4:3时间压缩后，成为30MHz带宽；将 两个色度信号经4:1时间压缩后，也成为30MHz的带宽； 然后用MUSE(多重亚取样编码)技术实现4:1的压缩，亮 度和两个色差信号的带宽都是8.1MHz的带宽。
由此构成的电视广播制式称为Hivision制式，在24MHz 带宽的卫星频道中调频广播。
很高，进行反复的存取后不会失真。
(3) 数字电视稳定可靠 数字电路采用超大规模集成电路，性能稳定可靠。
(4) 数字信号易于与其它信号链接
数字电视信号可以通过计算机网络传送，容易 进行处理。
6.1.3 数字电视的发展
1、 模拟彩色电视的问题
三大彩色电视制式 NTSC制：美国、加拿大、中美州、南美州、日本等 PAL制：英国、西欧国家、中国等 SECAM制：法国、中欧国家、俄罗斯等
对PAL制有 fSC= (283+3/4) fH+25 = (283+3/4+25/ fH) fH 取q = 4，则有： fS =4 fSC=(1135+100/fH) fH =(1135+4/625) fH n=1135.0064 1135 满足正交结构 fS = (1135+4/625) fH=17.734475MHz 满足抽样定理
亮色增益差
亮度信号的能量主要分布在整个频带的低、中频 部分，而色度信号的能量分布在频带的高频部分。
由于信道的线性不是很好，导致亮色信号的增 益不一直，产生色饱和度失真。 亮色延时差
亮色信号通道的带宽不同，产生传输延时不同， 虽然进行了补偿，但仍有差异，造成亮度和彩色图像 位置的不重合，形成彩色镶边图像。
由于带宽太宽，无法在现行制式的电视频道中传送。
将亮度信号经4:3时间压缩后，成为30MHz带宽；将 两个色度信号经4:1时间压缩后，也成为30MHz的带宽； 然后用MUSE(多重亚取样编码)技术实现4:1的压缩，亮 度和两个色差信号的带宽都是8.1MHz的带宽。
由此构成的电视广播制式称为Hivision制式，在24MHz 带宽的卫星频道中调频广播。
很高，进行反复的存取后不会失真。
(3) 数字电视稳定可靠 数字电路采用超大规模集成电路，性能稳定可靠。
(4) 数字信号易于与其它信号链接
数字电视信号可以通过计算机网络传送，容易 进行处理。
6.1.3 数字电视的发展
1、 模拟彩色电视的问题
三大彩色电视制式 NTSC制：美国、加拿大、中美州、南美州、日本等 PAL制：英国、西欧国家、中国等 SECAM制：法国、中欧国家、俄罗斯等
对PAL制有 fSC= (283+3/4) fH+25 = (283+3/4+25/ fH) fH 取q = 4，则有： fS =4 fSC=(1135+100/fH) fH =(1135+4/625) fH n=1135.0064 1135 满足正交结构 fS = (1135+4/625) fH=17.734475MHz 满足抽样定理
数字电视系统概述
什么叫模拟电视信号？
模拟电视信号是指信号在时间上是连续的，信号
的幅度（电压或电流）变化也是连续的电视信号。 例如摄像机输出的亮度信号Y是一个模拟电视信号， 即它是个用模拟量电压或电流来表示的信号。若亮 度信号电压高时表示图像亮，若亮度信号电压低时 图像就暗。用电压或电流的高低来表示电视图像的 亮暗的电视信号称为模拟电视信号。
数字电视与模拟电视比较有哪些优点？
采用诸多先进技术后的真正的数字电视比以三大制
式为代表的模拟电视有着突出的优点。主要的优点是：
（1）在一个8MHz宽带的模拟频道内原来只能传送一个普 通的模拟电视节目，采用数字电视后在原来一个模拟频道 内可传送DVD质量的节目5至6个，每一个节目的质量要比 模拟电视节目的质量高。或可以传送高清晰电视（HDTV） 质量的节目1个或2个。电视频道的利用率大大提高。我国 频道电视频道68个（不计增补频道），原来只能传68个 电视节目，采用数字电视后就可以传输DVD质量的节目
什么是数字电视的信道编码？（续）
数字电视常用的信道编码方法有RS码、卷积码、 TCM编码以及交织等。一些新的编码方法，如Turbo码，也 正在研究应用中。 目前，数字电视传输一般采用外码加内码级联的信 道编码方式，而且不同的调制方式采用不同的信道编码方 法。如ATSC（VSB）采用RS作外码，再交织，然后是TCM 编码调制；而DVB（COFDM）采用RS作外码，再交织，然 后是卷积编码作为内码。
MPEG-21是有关多媒体框架的协议。
什么是电视音频的压缩编码？电视音 频的压缩标准有几种？
音频信号经过采样得到的数字信号码率很高，直接传 输将占有很多带宽，所以需要对它进行压缩。现在的数字 电视中主要有三种压缩标准，即MPEG、Dolby AC-3及AAC。 MPEG-1可以支持立体声格式，MPEG-2、AC-3和AAC则可 以支持多达6个声道（5.1声道），即左、右、中、左环绕、 右环绕和超低音。
《数字电视基础》课件
无线电视信号
通过地面、卫星或无线电视信号 接收数字电视节目。
数字电视的硬件组成
数字电视机
用于接收和显示数字电视节目 的电视机。
数字电视盒
将数字信号转换为模拟信号， 并连接到旧型电视机。
调谐器
用于接收数字电视信号的设备。
数字电视信号处理
1
解码
2
将数字电视信号转换为可供电视机显示
的图像和声音。
3
解扰
《数字电视基础》PPT课 件
数字电视是一种通过数字信号传输和处理来提供电视节目的技术。本课程将 讨论数字电视的基础知识，包括传输方式、硬件组成、信号处理、解码等。
什么是数字电视
数字电视是一种使用数字信号传输和处理来提供电视节目的技术。它可以提 供更清晰的图像和更优质的声音，同时具有更多的交互性和多媒体功能。
数字电视传输方式
1
卫星传输
2
通过卫星信号传输数字电视节目。
3
电缆传输
通过电缆将数字信号传输到电视机。
地面传输
通过地面无线传输数字电视信号。
数字电视的优势
1 高清画质
提供更清晰、更逼真的图像质量。
2 优质音效
拥有更出色的声音效果。
3 多和游戏等。
对数字信号进行解扰，以提高图像和声 音的质量。
图像处理
对图像进行处理，包括增强、调整和缩 放等。
4 交互性
用户可以与电视节目进行互动，参与投票、 留言等。
数字电视的标准
数字电视采用一套特定的标准来确保不同电视设备和服务提供商之间的兼容 性。常见的数字电视标准有DVB、ATSC和ISDB。
数字电视网络
有线网络
通过有线网络连接电视机和互联 网。
数字电视系统
数字电视系统•主讲：keichoi•日期：2010.12.081.什么是数字电视•数字电视本质上是将传统模拟电视信号经过取样、量化和编码转化成二进制形式的数字电视信号，或者是利用数字摄像机、数字录像机、数字摄录机等设备直接产生数字电视信号，然后进行一系列针对数字信号的处理、传输、存储和记录，然后实施发送、广播，供观众接收、播放的视听系统。
严格意义上的数字电视系统是从节目摄制、节目编辑、节目制作、信号发射、信号传输，信号接收到节目显示完全数字化的电视系统。
2.数字电视的特点•与模拟电视相比,数字电视具有以下特点及先进性：•1）清晰度高、音频效果好、抗干扰能力强。
数字信号在长距离传输和反复纪录后不受噪声累积的影响，可实现高保真传输，图像、伴音质量与演播室效果无差异，能够获得高清晰度视频效果及杜比AC-3 5.1 声道环绕立体声音频效果；•2）更合理有效地利用各类频谱资源。
数字电视采用数据压缩编码技术，传输信道带宽较模拟电视大为减小，传输一套模拟电视节目的8MHz频道可同时传输4~6套数字电视节目；•3）降低了信号发射功率，输出信号稳定可靠，易于消除图象畸变，且输出信号易于存储；2.数字电视的特点•4）数字电视输出信号具有可扩展性、可分级性和可操作性，便于在各类通•信信道或有线电视信道中传输。
随着电视技术向数字多媒体方向发展，可组建开放性的数字电视多媒体网络，便于实现信息共享及与信息高速公路相接轨，从而成为国家信息基础设施不可或缺的重要部分。
3.数字电视系统的组成•一个完整的数字电视系统同模拟电视广播系统一样，也是由节目源、广播和接收三大环节组成，具体结构展开如下图所示数字电视系统主要由信源编解码、节目流与传送流多路复用/解多路复用、信道传输、信道编解码等设备组成。
其中信源编码主要包括视频编码、音频编码、数据编码三部分，信道编码主要是采用RS 编码、数据交织TCM 联合编码调制等技术，调制方案可以采用QPSK、QAM、COFDM、VSB 等调制技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
与之对应的时ATV：Analog TV （模拟信号电视）模拟信号是指信 息参数在给定范围内表现为连续的信号，以前的有线电视就是ATV。
互动电视/交互电视：iTV（interactive television）能进行信息交互 的电视都可以叫互动电视（点播 回放 游戏 资讯等）。 （中国电信把IPTV和ITV都抢占成其具体产品的名称）
无（延时）电视直播 需互联网电视牌照
会员制收费 多屏互动 用户自主选择购买 牌照方+平台方内容 第三方应用丰富
华数非凡高清 歌华有线 (广电)
电信IPTV 联通IPTV 百视通盒子 （电信+广电）
小米盒子 天猫盒子 （互联网企业出品）
回目录
名词解释-互联网电视牌照：
1. 互联网集成业务服务/播控平台（7家） 2. 互联网电视内容服务（7+8家）
ARM架构 安卓系统（自主购买） 开放系统 可安装第三方应用 H.264/H.265解码 RJ45网口/WiFi
广电有线网络（HFC混合光纤同轴） 有电视直播 带宽高
增值服务费 运营主体必须由广电控股
专用IP网络（局域网） 有电视直播 有QoS
需互联网电视牌照
附加套餐 增值服务费
互联网公网（广域网） 无QoS
互联网电视：以互联网接入的，即IPTV盒：STB(Set Top Box )，从广义上说，凡是与电视机连接的网络终端设备都可称之为机顶盒，包括目前一些电视内置的OTT盒子。 目前各大厂商也推出了DVB+OTT，IPTV+OTT等产品。
类型
DVB（DVB-C）
数字电视系统学习分享
第一部分
名词概念
音视频知识
目录 CONTENTS
第二部分
编码格式
视频编码 音频编码 流媒体协议
第三部分
系统简介
DVB数字电视
IPTV数字电视 OTT 电视 云电视
第四部分
硬件介绍
电视机 OTT 盒子
IPTV CAS DTV 牌照
互动电视
DVB
码率 OTT EPG
多屏互动
iTV
EPG（Electronic Program Guide）电子节目指南 数字电视所提供的各种业务的索引及导航都是通过 EPG系统来完 成的。EPG实际上就是数字电视的一个门户系统。 EPG系统的界 面与 Web页面类似，在 EPG界面上一般都提供各类菜单、按钮、 链接等可供用户选择节目时直接点击的组件，可实现节目列表和 节目信息获取。
互联网电视
第一部分
基础概念
回目录
名词概念-数字电视
DTV(Digital Television)数字电视，是指将活动图像、声音和数据， 通过数字技术进行采集、压缩、编码、传输、存储，实时发送、广播， 接收/播放的视听系统。
数字电视指的是一整套视听数字化的系统，而不是单指一个能接受数 字信号的数电视机，但本PPT主要介绍围绕电视机用户终端的各种基 础概念和知识（即一个普通电视用户所能碰到的知识概念）
TS流（Transport Stream） TS流文件，是一种基于MPEG2-TS编码格式的文件，其特点就是 要求从视频流的任一片段开始都是可以独立解码的
时移 时移是指观众可以任意回放过去时间的直播内容，时移原理：通 过编码转码系统，将普通的视频信号输出为流，并对其进行切片、 索引，再经由流媒体服务器对流进行打包、分发，最终同步输出 到各种终端
DRM（Digital Rights Management）数字版权管理 由于数字化信息的特点决定了必须有另一种独特的技术，来加强 保护这些数字化的音视频节目内容，文档、电子书籍的版权。其 目的是保护数字媒体的版权，从技术上防止数字媒体的非法复制， 或者在一定程度上使复制很困难，最终用户必须得到授权后才能 使用数字媒体。
IPTV
OTT TV
简介 软硬件特点 网络特点 服务特点 产品代表
DVB（Digital Video Broadcasting）数字视频 广播，DVB-C（有线数字视频广播） 中国大陆的数字广播标准，是为DMB-T/H （DTMB）
网络协议电视 “Internet Protocol Television” 即通过互 联网协议来提供包括电视节目在内的多种数字 媒体服务
“Over The Top TV”的缩写 是指基于开放互联网传输的视频服务，强 调服务与物理网络的无关性
嵌入式 linux系统（运营商提供） 封闭系统
MPEG-2（大多数）、H.264解码 RF射频接口
嵌入式 linux系统（运营商提供） 封闭系统
MPEG-2、MPEG-4、AVS、H.264解码 RJ45网口
互联网电视牌照分为“互联网电视集成业务”牌照和“互联网电视内容服务”牌照。持 有“互联网电视集成业务”牌照的机构负责互联网电视业务发展规划的制定。持有“互 联网电视内容服务”牌照的机构，节目服务平台只能与持有 “互联网电视集成业务”牌 照机构所建设的互联网电视集成平台相连接，不能与未经广电总局批准的互联网电视集 成平台相连接，不能采取开放式链接。(实际取的牌照的均为广电系统单位)
回目录
集成业务服务
电视内容服务
中国网络电视台（CNTV）
中国网络电视台
百视通（BesTV） 华数（Wasu）
南方传媒（SMC）
上海广播电视台
浙江电视台和 杭州市广播电视台
广东广播电视台
湖南电视台
湖南广播电视台
中国国际广播电台（CRI）
中国国际广播电台
中央人民广播电台（CNR）
中央人民广播电台
江苏电视台
国家新闻出版广电总局电影 卫星频道节目制作中心
湖北广播电视台
城市联合网络电视台
山东电视台
北京广播电视台
云南广播电视台
重庆网络广播电视台
名词解释-业务相关名词
CA（CONDITIONAL ACCESS 条件接收） 该系统的任务是保证DVB业务仅被授权接收的用户所接收，其主 要功能是对信号加扰，对用户电子密钥的加密以及建立一个确保 被授权的用户能接收到加扰节目的用户管理系统 数字电视机顶盒的CA,实际上是数字电视系统的CA。CA是一种技 术手段,它只允许被授权的用户使用某一业务,未经授权的用户不能 使用这一业务。CA系统必须要解决两个问题：如何阻止用户接收 那些未经授权的节目和如何从用户处收费。 CAS （CONDITIONAL ACCESS SYSTEM 条件接收系统）
互动电视/交互电视：iTV（interactive television）能进行信息交互 的电视都可以叫互动电视（点播 回放 游戏 资讯等）。 （中国电信把IPTV和ITV都抢占成其具体产品的名称）
无（延时）电视直播 需互联网电视牌照
会员制收费 多屏互动 用户自主选择购买 牌照方+平台方内容 第三方应用丰富
华数非凡高清 歌华有线 (广电)
电信IPTV 联通IPTV 百视通盒子 （电信+广电）
小米盒子 天猫盒子 （互联网企业出品）
回目录
名词解释-互联网电视牌照：
1. 互联网集成业务服务/播控平台（7家） 2. 互联网电视内容服务（7+8家）
ARM架构 安卓系统（自主购买） 开放系统 可安装第三方应用 H.264/H.265解码 RJ45网口/WiFi
广电有线网络（HFC混合光纤同轴） 有电视直播 带宽高
增值服务费 运营主体必须由广电控股
专用IP网络（局域网） 有电视直播 有QoS
需互联网电视牌照
附加套餐 增值服务费
互联网公网（广域网） 无QoS
互联网电视：以互联网接入的，即IPTV盒：STB(Set Top Box )，从广义上说，凡是与电视机连接的网络终端设备都可称之为机顶盒，包括目前一些电视内置的OTT盒子。 目前各大厂商也推出了DVB+OTT，IPTV+OTT等产品。
类型
DVB（DVB-C）
数字电视系统学习分享
第一部分
名词概念
音视频知识
目录 CONTENTS
第二部分
编码格式
视频编码 音频编码 流媒体协议
第三部分
系统简介
DVB数字电视
IPTV数字电视 OTT 电视 云电视
第四部分
硬件介绍
电视机 OTT 盒子
IPTV CAS DTV 牌照
互动电视
DVB
码率 OTT EPG
多屏互动
iTV
EPG（Electronic Program Guide）电子节目指南 数字电视所提供的各种业务的索引及导航都是通过 EPG系统来完 成的。EPG实际上就是数字电视的一个门户系统。 EPG系统的界 面与 Web页面类似，在 EPG界面上一般都提供各类菜单、按钮、 链接等可供用户选择节目时直接点击的组件，可实现节目列表和 节目信息获取。
互联网电视
第一部分
基础概念
回目录
名词概念-数字电视
DTV(Digital Television)数字电视，是指将活动图像、声音和数据， 通过数字技术进行采集、压缩、编码、传输、存储，实时发送、广播， 接收/播放的视听系统。
数字电视指的是一整套视听数字化的系统，而不是单指一个能接受数 字信号的数电视机，但本PPT主要介绍围绕电视机用户终端的各种基 础概念和知识（即一个普通电视用户所能碰到的知识概念）
TS流（Transport Stream） TS流文件，是一种基于MPEG2-TS编码格式的文件，其特点就是 要求从视频流的任一片段开始都是可以独立解码的
时移 时移是指观众可以任意回放过去时间的直播内容，时移原理：通 过编码转码系统，将普通的视频信号输出为流，并对其进行切片、 索引，再经由流媒体服务器对流进行打包、分发，最终同步输出 到各种终端
DRM（Digital Rights Management）数字版权管理 由于数字化信息的特点决定了必须有另一种独特的技术，来加强 保护这些数字化的音视频节目内容，文档、电子书籍的版权。其 目的是保护数字媒体的版权，从技术上防止数字媒体的非法复制， 或者在一定程度上使复制很困难，最终用户必须得到授权后才能 使用数字媒体。
IPTV
OTT TV
简介 软硬件特点 网络特点 服务特点 产品代表
DVB（Digital Video Broadcasting）数字视频 广播，DVB-C（有线数字视频广播） 中国大陆的数字广播标准，是为DMB-T/H （DTMB）
网络协议电视 “Internet Protocol Television” 即通过互 联网协议来提供包括电视节目在内的多种数字 媒体服务
“Over The Top TV”的缩写 是指基于开放互联网传输的视频服务，强 调服务与物理网络的无关性
嵌入式 linux系统（运营商提供） 封闭系统
MPEG-2（大多数）、H.264解码 RF射频接口
嵌入式 linux系统（运营商提供） 封闭系统
MPEG-2、MPEG-4、AVS、H.264解码 RJ45网口
互联网电视牌照分为“互联网电视集成业务”牌照和“互联网电视内容服务”牌照。持 有“互联网电视集成业务”牌照的机构负责互联网电视业务发展规划的制定。持有“互 联网电视内容服务”牌照的机构，节目服务平台只能与持有 “互联网电视集成业务”牌 照机构所建设的互联网电视集成平台相连接，不能与未经广电总局批准的互联网电视集 成平台相连接，不能采取开放式链接。(实际取的牌照的均为广电系统单位)
回目录
集成业务服务
电视内容服务
中国网络电视台（CNTV）
中国网络电视台
百视通（BesTV） 华数（Wasu）
南方传媒（SMC）
上海广播电视台
浙江电视台和 杭州市广播电视台
广东广播电视台
湖南电视台
湖南广播电视台
中国国际广播电台（CRI）
中国国际广播电台
中央人民广播电台（CNR）
中央人民广播电台
江苏电视台
国家新闻出版广电总局电影 卫星频道节目制作中心
湖北广播电视台
城市联合网络电视台
山东电视台
北京广播电视台
云南广播电视台
重庆网络广播电视台
名词解释-业务相关名词
CA（CONDITIONAL ACCESS 条件接收） 该系统的任务是保证DVB业务仅被授权接收的用户所接收，其主 要功能是对信号加扰，对用户电子密钥的加密以及建立一个确保 被授权的用户能接收到加扰节目的用户管理系统 数字电视机顶盒的CA,实际上是数字电视系统的CA。CA是一种技 术手段,它只允许被授权的用户使用某一业务,未经授权的用户不能 使用这一业务。CA系统必须要解决两个问题：如何阻止用户接收 那些未经授权的节目和如何从用户处收费。 CAS （CONDITIONAL ACCESS SYSTEM 条件接收系统）
