柱配筋计算
柱配筋计算
柱的总配筋率的计算公式如下：
ρ= A（s）/ A。
在这里，括号实际上是一个角标记，与下面相同。
其中（a）是拉伸或压缩区域中纵向钢筋的截面积;
增强比是影响构件的机械特性的参数。
配筋率的控制可以控制结构构件的破坏方式，而不会出现过度配筋破坏和较少的配筋破坏。
增强比是反映经济效果的主要指标。
控制最小配筋比率是为了防止较少配筋的失效，这是脆性失效，应在设计中避免。
剪跨比不好的原因及设计中应采取的措施如下
（1）通常，力矩M和剪力V存在于框架的柱端。
根据柱的剪切跨度比λ= m /`VH_ O'来确定该柱为长柱，短柱还是非常短的柱_ O`是平行于弯矩M的柱截面的有效高度。
λ> 2 （当列弯曲点位于列高'h_ O'中间为'H'_ o` /`h_时称为长列; 1.5 <λ≤2称为短列;λ≤1.5称为极短列。
（2）在高层建筑的框架结构，框架剪力墙结构，外框架框架和内芯管结构中，由于设备地板的设置，地板高度低和立柱大，在某些项目中难以避免短柱部分。
普通三层框bai架（无抗震层高3-3.2米）可以每4－5个平du方设一个zhi柱截面为400*350，4Ф22+4Ф20 Ф10◎200/100的框架柱。
顶层柱可变为dao300*300跨度5米的框架梁（梁上无梁上柱及重力墙的较重结构）截面为400*300，5Ф22 n2Ф16 Ф10◎200/100的框架梁
连续梁为350*300 5Ф20 n2Ф12 Ф10◎200/100
连续梁与框架梁的间距为2.5米
板为8cm的双向配筋板Ф12
注：以上为估计值，本人不承担任何责任及连带责任。
pkpm柱配筋计算
pkpm柱配筋计算（最新版）目录1.PKPM 柱配筋计算概述2.PKPM 柱配筋计算流程3.PKPM 柱配筋计算参数设置4.PKPM 柱配筋计算结果分析5.PKPM 柱配筋计算的应用实例正文一、PKPM 柱配筋计算概述PKPM（Program for Knee-Spring Model）是我国自主研发的一款建筑结构设计软件，广泛应用于土木工程领域。
PKPM 柱配筋计算是该软件中的一项重要功能，可以对混凝土柱的钢筋配置进行精确计算，为结构设计提供科学依据。
二、PKPM 柱配筋计算流程1.建立模型：首先，根据设计要求，在 PKPM 软件中建立混凝土柱的三维模型，包括柱的截面尺寸、材料性能等参数。
2.设置参数：在进行柱配筋计算前，需要对计算参数进行设置，包括混凝土强度等级、钢筋种类、箍筋间距等。
3.计算：设置好参数后，启动 PKPM 柱配筋计算功能，软件将自动进行计算，并输出配筋结果。
4.结果分析：根据计算结果，分析柱的受力状况、钢筋配置是否合理等，如有需要，可进行调整并重新计算。
5.输出图纸：最后，将计算结果以图纸形式输出，以便于设计人员进行后续设计工作。
三、PKPM 柱配筋计算参数设置在进行 PKPM 柱配筋计算时，需要设置一些参数，主要包括：1.混凝土参数：包括混凝土强度等级、弹性模量等。
2.钢筋参数：包括钢筋种类、直径、间距等。
3.箍筋参数：包括箍筋种类、直径、间距等。
4.荷载参数：包括荷载类型、荷载大小、荷载作用方向等。
四、PKPM 柱配筋计算结果分析PKPM 柱配筋计算结果主要包括钢筋面积、钢筋根数、箍筋面积等。
设计人员需要根据这些结果分析柱的受力状况、钢筋配置是否合理，如有需要，可进行调整并重新计算。
五、PKPM 柱配筋计算的应用实例假设某工程需要设计一根高 20m、截面尺寸为 400mm×400mm 的混凝土柱，设计人员可以使用 PKPM 软件进行柱配筋计算。
首先，建立柱的三维模型，设置好相关参数，然后进行计算，最后根据计算结果进行设计。
pkpm柱配筋计算
pkpm柱配筋计算摘要：一、PKPM柱配筋计算简介1.PKPM柱配筋计算的背景与意义2.PKPM柱配筋计算的基本原理二、PKPM柱配筋计算的方法与步骤1.准备工作a.了解PKPM软件b.熟悉柱配筋计算的基本概念2.输入参数a.结构类型及层数b.柱的截面性能指标c.混凝土强度等级d.钢筋类型与规格3.计算过程a.计算柱的正截面受力b.计算柱的斜截面受力c.计算柱的挠度和转角d.计算柱的钢筋数量与位置4.结果分析a.查看计算结果b.分析柱的配筋情况c.检查计算过程是否有误三、PKPM柱配筋计算在实际工程中的应用1.工程案例介绍2.利用PKPM柱配筋计算优化设计方案3.提高工程质量和安全性四、PKPM柱配筋计算的发展趋势与展望1.计算方法的改进与优化2.智能化与自动化的发展趋势3.对我国建筑行业的积极影响正文：一、PKPM柱配筋计算简介随着我国建筑行业的飞速发展，结构设计软件的应用越来越广泛。
PKPM （Probabilistic Analysis of Structure System）是一款非常受欢迎的结构分析软件，其中柱配筋计算功能可以帮助工程师快速、准确地完成柱子的配筋设计。
了解PKPM柱配筋计算的背景与意义，掌握其基本原理，有助于更好地利用这款软件提高设计效率与质量。
二、PKPM柱配筋计算的方法与步骤1.准备工作首先，需要了解PKPM软件的基本操作界面和功能，熟悉柱配筋计算的基本概念，以便更好地进行后续计算。
2.输入参数在柱配筋计算中，需要输入以下参数：结构类型及层数、柱的截面性能指标、混凝土强度等级、钢筋类型与规格等。
这些参数的准确输入对于计算结果至关重要。
3.计算过程PKPM柱配筋计算主要包括以下几个方面：a.计算柱的正截面受力：根据输入参数，计算柱子在正截面受力情况下的弯矩、剪力等。
b.计算柱的斜截面受力：根据输入参数，计算柱子在斜截面受力情况下的弯矩、剪力等。
c.计算柱的挠度和转角：根据输入参数，计算柱子在受力情况下的挠度和转角。
柱正截面配筋计算
柱正截面配筋计算
1、柱截面配筋分析
1.1概述
1.2基本原理
柱正截面配筋主要基于斗型构件屈服理论，即在构件设计过程中，选取适当大小的混凝土抗拉强度和钢筋抗拉强度，结合许多抗震要求，使构件的抗拉强度不小于受荷载时的轴力。
由于混凝土和钢筋在受荷载后有一定的屈服变形，所以，构件的强度设计必须考虑这种屈服变形，以使构件有足够的抗震性能。
1.3基本步骤
（1）计算构件抗震性能所需的最小轴力Mmin。
（2）计算钢筋抗拉和混凝土抗拉强度所需的最小轴力Mst。
（3）选择合适的钢筋直径和间距，以满足Mmin≤Mmin。
（4）确定有效钢筋面积。
（5）计算混凝土抗拉强度所需的最小轴力Mct。
（6）比较Mst和Mct，取大者为有效混凝土面积。
（7）计算有效钢筋和混凝土体积。
（8）将有效钢筋面积、混凝土体积和钢筋间距绘制柱截面图，并根据抗震规范设计加强措施。
2、配筋计算实例。
柱配筋计算
柱配筋计算柱正截面单向偏心受力承载力计算书1 已知条件柱截面宽度b=600mm,截面高度h=600mm,纵向钢筋合力点至截面近边缘距离as=35mm,弯矩平面内计算长度l0x=4000mm,弯矩平面外计算长度l0y=4000mm,混凝土强度等级C30,纵向钢筋强度设计值fy=360MPa,非抗震设计,截面设计压力N=500kN,设计弯矩M=300kN·m,截面下部受拉,计算配筋面积。
2 配筋计算构件截面特性计算A=360000mm2,Ix=10800000000.0mm4, Iy=10800000000.0mm4ix=173.2mm, iy=173.2mm 查混凝土规范表4.1.4可知fc=14.3MPa由混凝土规范6.2.6条可知α1=1.00β1=0.80由混凝土规范公式(6.2.1-5)可知混凝土极限压应变εcu=0.0033由混凝土规范表4.2.5可得钢筋弹性模量Es=200000MPa相对界限受压区高度ξb=0.518截面面积A=bh=600×600=360000mm2截面有效高度h0=h-as=600-35=565mm根据混凝土规范表6.2.15可得轴心受压稳定系数φ=1.000轴心受压全截面钢筋面积A's=0.00mm2根据混凝土规范6.2.3条，判断是否需要考虑轴压力在挠曲杆件中产生的附加弯矩N/(fcA)=500000/(14.3×360000)=0.10 ≤0.9M1/M2=0.00/300=0.00 ≤0.9lc/i=4000/173.2=23.1 ≤34-12(M1/M2)=34-12×(0/300)=34不需要考虑轴压力在挠曲杆件中产生的附加弯矩影响偏心距e0=300000000/500000=600mm根据混凝土规范6.2.5条可知附加偏心距ea=20mm初始偏心距ei=e0+ea=600+20=620mm 轴向压力作用点至远离压力一侧钢筋的距离e=ei+0.5h-as=620+0.5×600-35=885mm假定截面为大偏心受压，则截面相对受压区高度ξ=N/(α1fcbh0)=500000/(1.0×14.3×600×565)=0.103ξ<ξb,截面为大偏心受压。

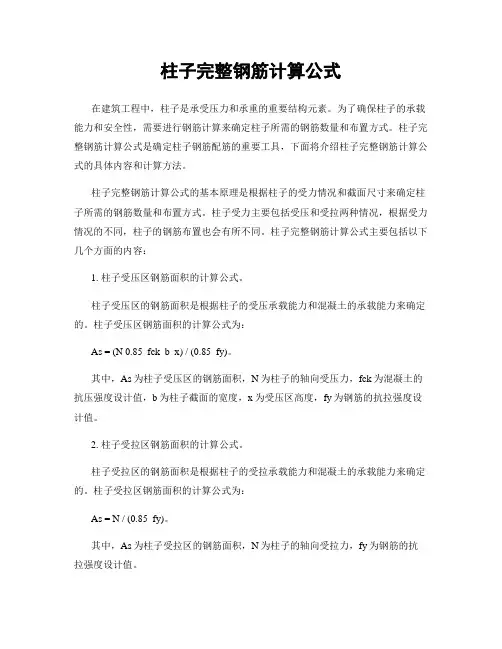

柱子完整钢筋计算公式
柱子完整钢筋计算公式在建筑工程中，柱子是承受压力和承重的重要结构元素。
为了确保柱子的承载能力和安全性，需要进行钢筋计算来确定柱子所需的钢筋数量和布置方式。
柱子完整钢筋计算公式是确定柱子钢筋配筋的重要工具，下面将介绍柱子完整钢筋计算公式的具体内容和计算方法。
柱子完整钢筋计算公式的基本原理是根据柱子的受力情况和截面尺寸来确定柱子所需的钢筋数量和布置方式。
柱子受力主要包括受压和受拉两种情况，根据受力情况的不同，柱子的钢筋布置也会有所不同。
柱子完整钢筋计算公式主要包括以下几个方面的内容：1. 柱子受压区钢筋面积的计算公式。
柱子受压区的钢筋面积是根据柱子的受压承载能力和混凝土的承载能力来确定的。
柱子受压区钢筋面积的计算公式为：As = (N 0.85 fck b x) / (0.85 fy)。
其中，As为柱子受压区的钢筋面积，N为柱子的轴向受压力，fck为混凝土的抗压强度设计值，b为柱子截面的宽度，x为受压区高度，fy为钢筋的抗拉强度设计值。
2. 柱子受拉区钢筋面积的计算公式。
柱子受拉区的钢筋面积是根据柱子的受拉承载能力和混凝土的承载能力来确定的。
柱子受拉区钢筋面积的计算公式为：As = N / (0.85 fy)。
其中，As为柱子受拉区的钢筋面积，N为柱子的轴向受拉力，fy为钢筋的抗拉强度设计值。
3. 柱子的受压区和受拉区的钢筋配筋计算公式。
柱子的受压区和受拉区的钢筋配筋计算公式是根据柱子的受力情况和截面尺寸来确定的。
柱子的受压区和受拉区的钢筋配筋计算公式为：As,min = 0.1 b x / fy。
其中，As,min为柱子最小配筋面积，b为柱子截面的宽度，x为受压区高度，fy为钢筋的抗拉强度设计值。
4. 柱子的受压区和受拉区的钢筋配筋验算公式。
柱子的受压区和受拉区的钢筋配筋验算公式是根据柱子的受力情况和截面尺寸来确定的。
柱子的受压区和受拉区的钢筋配筋验算公式为：ρ = As / (b x)。
其中，ρ为柱子的配筋率，As为柱子的钢筋面积，b为柱子截面的宽度，x为受压区高度。
柱基础插筋的计算
方法
长度＝3层层高+4层非连接区+搭接长度 LlE+梁高+2层梁下非连接区+搭接长度LlE
根 数
三层
上柱钢筋 直径大于
柱时
公式 3600+750+48*28+700+750+48*28＝8488 24
一二层
ቤተ መጻሕፍቲ ባይዱ方法
长度＝1层层高+2层层高-一层Hn/3-二层梁 下非连接区-二层梁高
一级抗震
40
25
- 28 -
KZ1所需要计算的钢筋工程量有哪些？
楼层名称
基础层
-1层 首层 中间层 顶层
构件分类 无梁基础 有梁基础
中柱 边柱 角柱
KZ1要计算哪些钢筋量
分类细分
计算哪些量
名称
单位
基础板厚小于2000
基础板厚大于2000 基础插筋、箍筋 长度、根数、重量
基础梁底与基础板底一平
基础梁顶与基础板顶一平
纵筋、箍筋 长度、根数、重量
- 29 -
柱基础层钢筋计算04G101－3 P32
➢基础梁底与基础板底一平
- 30 -
柱基础层钢筋计算04G101－3 P45
➢基础筏板厚度 >2000mm时，基础 插筋的计算
➢请计算h＝3000m 时的柱插筋
- 31 -
柱基础层钢筋计算04G101-3 P32
➢基础梁顶与基础板顶一平
带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级 钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。
钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。 冷轧扭钢筋：经冷轧并冷扭成型。
配筋的计算方法
配筋的计算⽅法配筋的计算原理柱基础层：筏板基础〈=2000mm时，基础插筋长度=基础层层⾼-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接长度LLE（如焊接时，搭接长度为0）筏板基础〉2000mm时，基础插筋长度=基础层层⾼/2-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接的长度LLE（如焊接时，搭接长度为0）地下室：柱纵筋长度=地下室层⾼-本层净⾼HN/3+⾸层楼层净⾼HN/3+与⾸层纵筋搭接LLE （如焊接时，搭接长度为0）⾸层：柱纵筋长度=⾸层层⾼-⾸层净⾼HN/3+max(⼆层净⾼HN/6，500，柱截⾯边长尺⼨（圆柱直径）)+与⼆层纵筋搭接的长度LLE（如焊接时，搭接长度为0）中间层：柱纵筋长度=⼆层层⾼-max(⼆层层⾼HN/6，500，柱截⾯尺⼨（圆柱直径）)+max （三层层⾼HN/6，500，柱截⾯尺⼨（圆柱直径））+与三层搭接LLE（如焊接时，搭接长度为0）顶层：⾓柱：外侧钢筋长度=顶层层⾼－max（本层楼层净⾼HN/6，500，柱截⾯长边尺⼨（圆柱直径））－梁⾼+1.5LAE内侧钢筋长度=顶层层⾼－max(本层楼层净⾼ＨＮ/6，500，柱截⾯长边尺⼨（圆柱直径）)-梁⾼+LAE其中锚固长度取值：当柱纵筋伸⼊梁内的直径长〈LAE时，则使⽤弯锚，柱纵筋伸⾄柱顶后弯折12d，锚固长度=梁⾼-保护层+12d；当柱纵筋伸⼊梁内的直径长〉=LAE时，则使⽤直锚：柱纵筋伸⾄柱顶后截断，锚固长度=梁⾼-保护层，当框架柱为矩形截⾯时，外侧钢筋根数为：3根⾓筋，b边钢筋总数的1/2，h边总数的1/2。
内侧钢筋根数为：1根⾓筋，b边钢筋总数的1/2，h边总数的1/2。
边柱：外侧钢筋长度=顶层层⾼－max（本层楼层净⾼HN/6，500，柱截⾯长边尺⼨（圆柱直径））－梁⾼+1.5LAE内侧钢筋长度=顶层层⾼－max(本层楼层净⾼ＨＮ/6，500，柱截⾯长边尺⼨（圆柱直径）)-梁⾼+LAE当框架柱为矩形截⾯时，外侧钢筋根数为：2根⾓筋，b边⼀侧钢筋总数内侧钢筋根数为：2根⾓筋，b边⼀侧钢筋总数，h边两侧钢筋总数。
柱配筋计算
柱总配筋率计算公式:
ρ=A（s）/A。
此处括号内实为角标，下同。
式中：A(s)为受拉或受压区纵向钢筋的截面面积；
配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。
控制最小配筋率是防止构件发生少筋破坏，少筋破坏是脆性破坏，设计时应当避免。
剪跨比短柱不好的理由及设计中应该采取的措施：
(1)框架的柱端一般同时存在着弯矩M和剪力V，根据柱的剪跨比λ=M/`Vh_o`来确定柱为长柱、短柱和极短柱`h_o`为与弯矩M平行方向柱截面有效高度。
λ>2(当柱反弯点在柱高度`H_o`中部时即`H_o`/`h_O`>4)称为长柱；1.5<λ≤2称为短柱；λ≤1.5称为极短柱。
(2)高层建筑的框架结构、框架．剪力墙结构，外框架内核心筒结构等结构中．由于设置设备层．层高矮而柱截面大等原因，某些工程中短柱难以避免。
双偏心计算：1、按最小面积最大间距布置钢筋。
2、针对所有组合的N，Mx，My验算承载力；3、若有一组不满足，分别按角筋，MX一侧、My一侧增加单根面积；4、单根面积不够，增加钢筋根数。
知道以上原理，那么就有以下结论：
同时出现两个方向弯距较大和大偏心（轴力小，弯距大）则双向配筋结果大；同时出现两个方向弯距一大一小和小偏心则单向配筋结果大；最后说明的是，由于双向偏心布筋由程序自动先布角筋，再布x向，
最后y向的内定布筋顺序，会造成y向弯距较大时，往往由于x向布筋完毕后，承载力已满足要求，y向不再布筋，从而使钢筋布置不合理，造成结果偏大，因此人工调整布筋再验算。
”。
柱截面配筋计算表1
构造配筋 900
2）第二
组内力
判断构件
是否需要
考虑附加
弯矩：
杆件弯矩 比
M1/M2
0.71
<
长细比
4500 lc/i=
25.98
<
轴压比
N/fcA
0.06
<
0.9
42.55 0.9
因此，不 需要考虑 杆件自身 挠曲变形 的影响 判断偏压 类型：
e0 108.56
该组内力 下构件截 面并未达 到承载力 极限状 态，其配 筋由最小 配筋率控 制。 纵向钢筋 选 截面总配 筋率 验算垂直 于弯矩作 用平面的 承载力：
>
最小体积 配箍率
注意换单根钢筋面 积50.3
ρsv min 0.371%
e0 ξ bh0=284. 9
467.60
一层柱弯矩乘以增大系数 1.3（未修改）
0.06
柱截面设计
1、柱正截面受压承载力计算
混凝土
C35
纵筋
内力组合
（-1）
1）第一 组内力 判断构件 是否需要 考虑附加 弯矩： 杆件弯矩 比 长细比 轴压比 因此，不 需要考虑 杆件自身 挠曲变形 的影响
as
4500 50
fc
16.7
fy
360
M1
63.1
M2 103.48
N
221.3
M1/M2=
lc/i= N/fcA
4根18 ρ
As 0.85%
l0=
4500
l0/b=
Nu 6027.971 >
满足承载
力要求。
2、柱斜
截面受剪
承载力计
算
(整理)柱的配筋计算
2.框架柱的配筋计算。
在该框架结构设计中，偏心受压柱正截面承载力计算时使用对称配筋的方式，钢筋采用HRB335级， = f ＇y =300N/2mm ,采用C30混凝土，轴心抗拉强度设计值fc=14.3N/2mm ,轴心抗压强度 =1.43 N/，2mm .箍筋一律采用HPB235级钢筋，偏心受压的框架柱正截面承载力抗震调整系数 取成0.80。
按规范规定当e0/h0>0.55时，计算时应考虑裂缝验算，对于本设计的框架结构，经过计算可知无须做裂缝验算，可以将验算过程忽略。
（1） 首先进行框架柱柱子轴压比的验算，为方便起见将其制作成表格如下： 各框架柱轴压比的验算表（2） 接下来验算框架柱的剪跨比λ，为简便起见将其整理成表格形式如下：（附加说明，在工程上应尽可能避免短柱的出现，即，保证λ 2.0）框架柱剪跨比验算表(3)框架柱的正截面配筋设计将计算过程及结果整理成下面的表格。
（附加说明：经过计算知本设计的各层框架柱的受压情况都是大偏心受压。
框架柱在大偏心受压情况下的计算过程：10c Nf bh ξα=()()2100'''00.5c s s ysNe f bh h A A fhaαξξ--==-如果经过计算得到'02x h a ξ=<，须取'2x a =，然后再按下面的公式设计和计算框架柱的纵向受力钢筋：''''0()s s y Ne A A f h a ==- 。
） 首层1柱的正截面配筋设计、计算表(附注：上表中一般层框架柱的计算长度L=1.25H，底层柱的计算长度1.0H。
e0：截面重心偏心矩，ea：附加偏心距，初始偏心矩：ei=e0+ea。
曲率修正系数ζ1=0.5fcA/N或1.0，长细比影响系数ζ2=1.15-0.01L/h或1.0。
η=1+212)/(/14001ξξ⨯⨯⨯hlhei:界限受压区高度，：实际受压区高度，当为大偏心受压构件，否则为小偏心受压构件。
柱配筋计算
柱的总配筋率计算公式如下：
ρ=A（s）/A。
这里，括号实际上是一个角标记，如下所示。
其中（a）为受拉或受压区纵向钢筋的横截面积；
增强比是影响部件机械性能的参数。
通过控制配筋率可以控制构件的破坏模式，而不会造成过大的钢筋损伤和较小的钢筋损伤。
提高率是反映经济效益的主要指标。
最小配筋率的控制是为了防止少配筋的破坏，即脆性破坏，在设计中应尽量避免。
剪跨比偏低的原因及设计中应采取的措施如下
（1）通常，弯矩M和剪力V存在于框架柱端。
根据柱的剪跨比λ=m/`VH_O'来确定柱是长柱、短柱还是极短柱，φO`是平行于弯矩m的柱截面的有效高度，λ>2（当柱的弯曲点在柱高‘h_O’的中间时，称为长柱is'H''o`/`H；1.5<λ≤2称为短柱；λ≤1.5称为极短柱。
（2）在高层建筑框架结构、框架剪力墙结构、外框架框架和内芯筒结构中，由于设备层的安装，楼层高度低，柱体较大，在一些工程中很难避免短柱部分。
普通三层框架（3-3.2米高，无抗震层）每4-5平方米可设置截面为400*350、4Ф22+4Ф20Ф10◎200/100的框架柱。
顶栏可改为dao300*300
5米跨径框架梁（梁上无梁上柱、重力墙较重结构）截面400*300，框架梁5Ф22 n2Ф16Ф10◎200/100
连续梁350*300 5Ф20 n2Ф12Ф10◎200/100
连续梁与框架梁的距离为2.5米
板为8cm双向加强板Ф12。
柱子纵筋配筋率的计算方法
柱子纵筋配筋率的计算方法随着社会的发展，建筑设计也日趋精细化和科学化。
柱子作为建筑物的主要承重构件，其设计也越来越受到关注。
而柱子纵筋配筋率是柱子设计中非常重要的一个指标。
柱子纵筋配筋率的定义柱子纵筋配筋率指的是柱子横截面中钢筋所占的百分比，也就是钢筋截面积与柱子横截面积的比值。
一般情况下，柱子纵向的钢筋主要起到承受拉力的作用，而横向钢筋主要起到抵抗剪力和扭矩的作用。
因此，柱子的纵筋配筋率对于柱子的承载能力有着至关重要的作用。
计算方法柱子纵筋配筋率的计算方法一般有两种：按受力状态和按受力等级。
按受力状态来计算，需要先确定柱子的截面积、工作状态下的最大轴心压力和最大弯矩等参数。
按受力等级来计算，需要先确定柱子的截面积、材料强度、活载和静载等参数。
具体的计算公式如下：按受力状态计算：纵筋配筋率 = 纵向钢筋面积/柱子横截面积按受力等级计算：纵筋配筋率 = 材料强度×柱子截面面积×活载系数/（纵向钢筋强度×纵向钢筋面积+横向钢筋强度×横向钢筋面积）其中，活载系数是指柱子承受活载所产生的系数。
这个系数往往需要根据具体情况进行调整。
同时，在计算横向钢筋强度时，需要考虑钢筋的屈服强度和拉伸强度。
应用实例以一个具体的柱子为例，柱子高度为12m，截面尺寸为30cm×30cm，混凝土等级为C30，钢筋等级为HPB300，活载和静载系数依次为1.2和1.4。
根据计算公式，我们可以得到该柱子的纵筋配筋率为0.07。
在实际应用中，柱子的纵筋配筋率需要考虑到多方面因素，包括柱子的高度、交通荷载和地震效应等。
当柱子的纵筋配筋率过低时，柱子的承载能力将大大降低。
而当柱子的纵筋配筋率过高时，则会造成钢筋的浪费，增加造价。
总结柱子纵筋配筋率的计算方法和应用需要综合考虑多方面因素，包括柱子的材料、截面积、工作状态和受力等级等。
在实际应用中，我们需要根据具体情况进行调整，以确保柱子的承载能力和造价的平衡。
柱配筋计算
柱的总配筋率的计算公式如下：
ρ= A（s）/ A。
在这里，括号实际上是一个角标记，如下所示。
其中（a）是拉伸或压缩区域中纵向钢筋的横截面面积;
增强比是影响部件机械性能的参数。
通过控制补强比，可以控制部件的失效模式而不会引起太多的补强破坏和较小的补强破坏。
增长率是反映经济效益的主要指标。
最小钢筋比率的控制是为了防止较少钢筋的破坏，即脆性破坏，在设计中应尽可能避免这种情况。
剪跨比低的原因以及设计中应采取的措施如下
（1）通常，弯矩M和剪力V存在于框架柱的末端。
根据柱的剪跨比，λ= m /`VH_ O'来确定该柱是长柱，短柱还是非常短的柱，而φo'是平行于柱截面的有效高度对于弯矩M，λ> 2（当圆柱的弯曲点在圆柱高度“H”时）_在o的中间，称为长圆柱为'H''o'/`h；1.5 <λ≤2称为短柱；λ≤1.5称为极短柱。
（2）在高层建筑框架结构，框架剪力墙结构，外框架框架框架和内芯管结构中，由于设备地板的安装，地板高度低且立柱大，因此很难避免在某些项目中使用短栏。
可设置普通三层框架（3-3.2m高，无抗震层），框架柱的截面为400 * 350，每4-5平方米为4Ф22 + 4Ф20Ф10△200/100 。
顶部栏可以更改为dao300 * 300
5米跨度框架梁的截面（梁上没有梁和柱，并且重力墙没有重型结构）为400 * 300，框架梁为5Ф22 N2Ф16Ф10200/100
连续光束350 * 300 5Ф20 N2Ф12Ф10△200/100
连续梁与框架梁之间的距离为2.5m
平板是直径为12的8厘米双向加固平板。
柱截面总配筋率
柱截面总配筋率柱截面的总配筋率是指钢筋与截面积的比值，表示钢筋在柱截面内所占的比例。
总配筋率是一个重要的设计参数，在柱的设计中起到了至关重要的作用。
柱截面的总配筋率的计算公式为：ρ = As / Ag其中，ρ为总配筋率, As为钢筋面积, Ag为柱截面的总面积。
柱截面的总配筋率是设计柱截面尺寸和配筋量的依据之一。
总配筋率与柱的受力性能和承载力密切相关。
总配筋率的大小通常情况下应该根据柱所在结构的设计要求来确定，常见的总配筋率一般在1% ~ 10%之间。
总配筋率的选择要考虑以下几个因素：1. 抗弯承载力要求：总配筋率可以根据柱的抗弯承载力要求来确定。
一般情况下，柱的抗弯承载力与总配筋率呈正比关系，即总配筋率越大，柱的抗弯承载力越大。
2. 柱的受力性能：总配筋率可以根据柱所在结构的受力性能来确定。
不同类型的结构，对柱的受力性能要求不同，因此总配筋率的选择也会有所不同。
3. 钢筋的防锈和保护要求：总配筋率的选择也需要考虑钢筋的防锈和保护要求。
一般情况下，总配筋率越大，钢筋的保护层越薄，容易受到锈蚀和损坏；总配筋率越小，钢筋的保护层越厚，能够更好的阻止锈蚀和损坏。
4. 施工的可行性和经济性：总配筋率的选择还要考虑施工的可行性和经济性。
总配筋率过大会使得柱的截面钢筋过于密集，增加施工难度和成本；总配筋率过小则可能导致柱的受力性能不满足设计要求。
总之，柱截面的总配筋率是设计柱尺寸和配筋量的重要依据，需要根据柱的设计要求、抗弯承载力要求、受力性能、钢筋的防锈和保护要求以及施工的可行性和经济性等各方面因素综合考虑确定。
合理选择总配筋率可以保证柱的受力性能和承载力满足设计要求，同时具有较好的施工可行性和经济性。
框架柱的配筋计算
框架柱的配筋计算选取第一层柱进行计算和配筋： 1.柱的正截面承载力计算柱的配筋采用对称式（以利于不同方向的地震作用），为便于施工，柱子纵向钢筋绑扎接头，应避开箍筋加密区。
搭接、锚固及截断见混凝土结构施工整体平面整体表示方法制图规则和构造详图，03G101—1。
柱截面尺寸为550550mm mm ⨯，'35s s a a mm ==，055035515h mm =-=。
（1）确定钢筋和混凝土的材料强度及几何参数采用30C 混凝土，2300/y f N mm =，214.3/c f N mm =，采用335HRB 级钢筋，'2300/y y f f N mm ==，21.43/t f N mm =，1 1.0α=，0.55b ξ=。
a. A 轴线外柱查柱组合表可以知道A 轴线外柱 max 129.72M KN m =⋅，max 1322.85N KN =。
（2）判断大小偏心受压0.50.514.35505502162.88b c N f A KN ==⨯⨯⨯=0.52162.88 1.64 1.01322.851322.85b c N f A N ===>，截面破坏时为大偏心受压破坏。
原始偏心距 30129.7210981322.85M e mm N ⨯=== 附加偏心距 55018.3203030a he mm ===<，取20a e mm =初始偏心距 i 09820118a e e e mm =+=+=1max max 0.52162.881.64 1.01322.85b c N f A N N ξ====>，取1 1.0ξ= 02 1.150.01 1.150.01 6.0 1.09 1.0lhξ=-=-⨯=>，取2 1.0ξ=底层框架柱的计算长度为 001.0330033006.05550l H l h ====>所以需要考虑偏心距增大系数220120111()1 6.0 1.0 1.0 1.1111814001400515i l e hh ηξξ=+=+⨯⨯⨯=⨯⨯ /2 1.11118550/235370.98i s e e h a mm η=+-=⨯+-=（3）求s A 和'sA200322(10.5)()1322.8510370.9814.35505150.55(10.50.55)3563.43300(51535)c s s y s Ne f bh A A f h a mm ξξ--'=='-⨯⨯-⨯⨯⨯⨯-⨯==-23563.43 2.36550550ρ⨯==⨯﹪选配428422φφ+实际配筋面积为23983s s A A mm '==。
