东汽风机检修手册
东汽风机日常保养维护手册

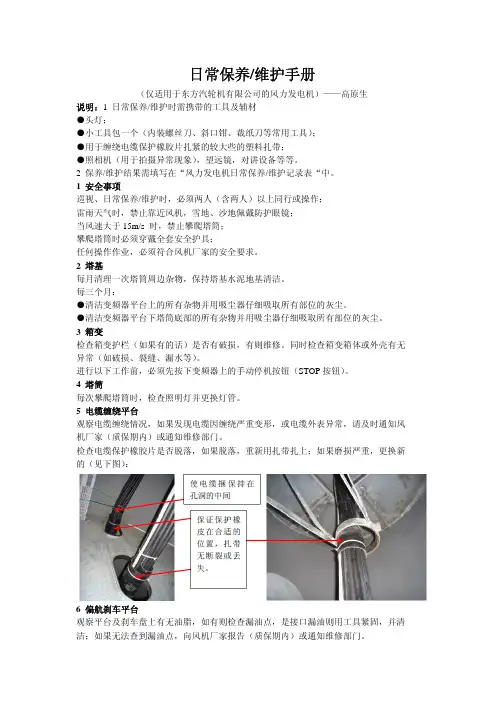

日常保养/维护手册（仅适用于东方汽轮机有限公司的风力发电机）——高原生说明：1 日常保养/维护时需携带的工具及辅材●头灯；●小工具包一个（内装螺丝刀、斜口钳、裁纸刀等常用工具）；●用于缠绕电缆保护橡胶片扎紧的较大些的塑料扎带；●照相机（用于拍摄异常现象），望远镜，对讲设备等等。
2 保养/维护结果需填写在“风力发电机日常保养/维护记录表“中。
1 安全事项巡视、日常保养/维护时，必须两人（含两人）以上同行或操作；雷雨天气时，禁止靠近风机，雪地、沙地佩戴防护眼镜；当风速大于15m/s 时，禁止攀爬塔筒；攀爬塔筒时必须穿戴全套安全护具；任何操作作业，必须符合风机厂家的安全要求。
2 塔基每月清理一次塔筒周边杂物，保持塔基水泥地基清洁。
每三个月：●清洁变频器平台上的所有杂物并用吸尘器仔细吸取所有部位的灰尘。
●清洁变频器平台下塔筒底部的所有杂物并用吸尘器仔细吸取所有部位的灰尘。
3 箱变检查箱变护栏（如果有的话）是否有破损，有则维修。
同时检查箱变箱体或外壳有无异常（如破损、裂缝、漏水等）。
进行以下工作前，必须先按下变频器上的手动停机按钮（STOP按钮）。
4 塔筒每次攀爬塔筒时，检查照明灯并更换灯管。
5 电缆缠绕平台观察电缆缠绕情况，如果发现电缆因缠绕严重变形，或电缆外表异常，请及时通知风机厂家（质保期内）或通知维修部门。
检查电缆保护橡胶片是否脱落，如果脱落，重新用扎带扎上；如果磨损严重，更换新的（见下图）：6 偏航刹车平台观察平台及刹车盘上有无油脂，如有则检查漏油点，是接口漏油则用工具紧固，并清洁；如果无法查到漏油点，向风机厂家报告（质保期内）或通知维修部门。
7 机舱进入机舱后，必须将MITA控制柜上的“SERVICE”钥匙开关拧倒“1”的位置。
清洁（每三月一次）；观察齿轮箱有无漏油（从底部有无油迹可以看出），有则检查漏油点并紧固，然后清洁：检查偏航开式齿轮有无锈迹，如有则刷润滑油脂：检查各偏航电机齿轮箱有无漏油：检查照明灯，并更换灯管。
