测量电源电动势和内阻实验误差分析

测量电源电动势和内阻实验误差分析

“测定电源电动势和内阻〞实验的误差分析在中学物理实验室里,测定电源电动势和内阻的方法有多种,它们的测量原理都是闭合电路欧姆定律。

几种测定方法的误差进展分析和比拟如下:1.电流表外接法这是课本上的学生实验电路图,只要测出两组U、I的值,就能算出电动势和内阻。

对电路的接法可以这样理解:因为要测电源的内阻,所以对电源来说用的是电流表外接法。

图1【分析方法1】计算法:根据闭合电路欧姆定律,其测量的原理方程为:其中U、I分别是电压表和电流表的示数,通过调节滑动变阻器,改变路端电压和电流,这样就得到多组数据,每两组数据就可以求出电动势和内阻。

设某两组U、I的值的大小关系为:U1>U2,I1<I2。

解得:,由于电压表的分流作用,电流表的示数I不是流过电源的电流I0,有I<I0,那么测得的电动势E和内阻r与真实值比拟是偏大还是偏小呢.设电压表的内阻为R V,用E0表示电动势的真实值,r0表示内阻的真实值,那么方程应修正为:解得:,可见电动势和内阻的测量值都小于真实值。

【分析方法2】图像法:以上是定量计算分析,还可以利用电源的伏安特性曲线来定性分析。

如图2所示,直线①是根据U、I的测量值所作出的U-I图线,由于I<I0,而且U 越大,I和I0之间的误差就越大,而电压表的示数U就是电源的路端电压的真实值U0,除了读数会有误差外,可以认为U=U0,经过修正后,直线②就是电源真实值反映的伏安特性曲线,由图线可以很直观的看出E<E0,r<r0。

【分析方法3】等效法:把电压表和电源等效为一新电源,如图1虚线框所示,这个等效电源的内阻r为r0和R的并联电阻,也就是测量值,即V等效电源的电动势为电压表和电源组成回路的路端电压,也就是测量值,即由以上分析还可以知道,要减小误差,所选择的电压表内阻应适当大些,使得。

【实验方法拓展】教科书上介绍了用电压表和电阻箱测电源电动势和内阻,电路如图3所示。

测量电源的电动势和内阻的方法及误差分析

测量电源的电动势和内阻的方法及误差分析

测量电源的电动势和内阻的方法及误差分析介绍在电学中,我们经常需要测量电源的电动势和内阻。

电动势是指电源的电压,是电源对外提供电能的能力。

内阻是电源内部的电阻,是电器运行时电源内部阻碍电流流动的程度。

这两个参数对于了解电源的性能和正确使用电器都非常重要。

本文将介绍测量电动势和内阻的简单方法和常见误差。

测量电动势直流电源我们一般使用万用表来测量电源的电动势。

如果是直流电源,直接将电表的钳形口连接到电源的正负极即可。

在测量前,一定要先检查电源的电压范围,保证电表的量程足够。

如果电源的电动势很小,我们还可以使用放大器来放大信号。

交流电源如果是交流电源,我们一般需要使用交流电压表进行测量。

把表的两个钳形口分别接到电源上,就能得到电源的电动势。

测量内阻理论基础测量电源内部电阻的方法有很多,其中一种简单的方法是用电桥;而另一种更易于实现的方法是测量空载电压和负载电压差异。

这种方法的原理是基于欧姆定律和基尔霍夫电压定律。

下面我们就来介绍具体方法。

空载电压空载电压是指在电源未连接任何负载时电压大小,因此它等于电源的电动势。

我们可以通过万用表测量电源的空载电压。

满载电压当具有电阻的负载电路连接到电源时,相对于空载条件下的电源电动势,电源的电压会下降。

该电压被称为负载电压。

我们可以通过万用表测量电源在负载电路下的电压。

计算内阻假设电源的电动势为E,其内阻为r。

那么,当电源供电到电阻R上时,电路的总电流为I。

应用基尔霍夫电压定律可得:E = V_R + V_r其中,V_R = IR表示电流通过电阻能产生的电势降;V_r = Ir表示流经电源内阻的电流所导致的电压下降。

在测量内阻时,我们假设负载电流已知,从上述公式中可以得到内阻的表达式:r = (E - V_R) / I误差分析在使用上述方法测量电源内阻时,会有一些误差,主要表现为以下两个方面:1.测量误差测量误差来源于万用表的量程误差和内部电阻。

当对于小电流测量时,电表内部分压和电流表内部电阻的影响将非常明显。

测量电源电动势和内阻实验误差分析

测量电源电动势和内阻实验误差分析

“测定电源电动势和内阻”实验的误差分析在中学物理实验室里,测定电源电动势和内阻的方法有多种,它们的测量原理都是闭合电路欧姆定律。

几种测定方法的误差进行分析和比较如下:1.电流表外接法这是课本上的学生实验电路图,只要测出两组U、I的值,就能算出电动势和内阻。

对电路的接法可以这样理解:因为要测电源的内阻,所以对电源来说用的是电流表外接法。

图1【分析方法1】计算法:根据闭合电路欧姆定律,其测量的原理方程为:其中U、I分别是电压表和电流表的示数,通过调节滑动变阻器,改变路端电压和电流,这样就得到多组数据,每两组数据就可以求出电动势和内阻。

设某两组U、I的值的大小关系为:U>U2,I1<I2。

1解得:,由于电压表的分流作用,电流表的示数I不是流过电源的电流I0,有I<I0,那么测得的电动势E和内阻r与真实值比较是偏大还是偏小呢?设电压表的内阻为R V,用E0表示电动势的真实值,r0表示内阻的真实值,则方程应修正为:解得:,可见电动势和内阻的测量值都小于真实值。

【分析方法2】图像法:以上是定量计算分析,还可以利用电源的伏安特性曲线来定性分析。

如图2所示,直线①是根据U、I的测量值所作出的U-I图线,由于I<I0,而且U越大,I和I之间的误差就越大,而电压表的示数U就是电源的路端电压的真实值U0,除了读数会有误差外,可以认为U=U0,经过修正后,直线②就是电源真实值反映的伏安特性曲线,由图线可以很直观的看出E<E0,r<r0。

【分析方法3】等效法:把电压表和电源等效为一新电源,如图1虚线框所示,这个等效电源的内阻r 为r0和R V的并联电阻,也就是测量值,即等效电源的电动势为电压表和电源组成回路的路端电压,也就是测量值,即由以上分析还可以知道,要减小误差,所选择的电压表内阻应适当大些,使得。

【实验方法拓展】教科书上介绍了用电压表和电阻箱测电源电动势和内阻,电路如图3所示。

图3调节R,测出两组U、R的值,就能算出电动势和内阻,其测量的原理方程为:其中U是电压表示数,R是电阻箱示数。

测量电源电动势和内阻实验误差分析

测量电源电动势和内阻实验误差分析

测量电源电动势和内阻实验误差分析
本文介绍了测定电源电动势和内阻的几种方法,并对它们的误差进行了分析和比较。

第一种方法是电流表外接法,根据闭合电路欧姆定律,可以通过测量电压表和电流表的示数来计算电动势和内阻。

但由于电压表的分流作用,电流表的示数并不等于流过电源的电流,所以测得的电动势和内阻都会偏小。

第二种方法是图像法,利用电源的伏安特性曲线来定性分析。

通过绘制U-I图线,可以看出测得的电动势和内阻都偏小。

第三种方法是等效法,将电压表和电源等效为一新电源,并计算出等效电源的电动势和内阻。

同样可以得出测得的电动势和内阻都偏小的结论。

为了减小误差,可以选择内阻适当大一些的电压表,同时在实验中也可以采用电压表和电阻箱的组合来测量电源电动势和内阻。

文章中存在格式错误和明显有问题的段落,需要进行修改。

修改后的文章如下:
在电路中,电动势的测量值并不是电源的路端电压,而只是由电流表的分压得到的两端电压。

因此,最终测得的电动势的测量值等于真实值,而内阻的测量值大于真实值。

虽然第二种实验方法可以得到电动势的测量值等于真实值,但由于电源本身内阻较小,这种方法得到的内阻的测量值可能会有误。

因此,在实验中还是采用第一种实验方法较为可靠。

测量电源电动势和内阻实验误差分析

测量电源电动势和内阻实验误差分析

“测定电源电动势和内阻”实验的误差分析在中学物理实验室里,测定电源电动势和内阻的方法有多种,它们的测量原理都是闭合电路欧姆定律。

几种测定方法的误差进行分析和比较如下:1.电流表外接法这是课本上的学生实验电路图,只要测出两组U、I 的值,就能算出电动势和内阻。

对电路的接法可以这样理解:因为要测电源的内阻,所以对电源来说用的是电流表外接法。

图 1【分析方法1】计算法:根据闭合电路欧姆定律,其测量的原理方程为:其中U、I 分别是电压表和电流表的示数,通过调节滑动变阻器,改变路端电压和电流,这样就得到多组数据,每两组数据就可以求出电动势和内阻。

设某两组U、I 的值的大小关系为:U1>U2 ,I1<I2。

解得:,由于电压表的分流作用,电流表的示数I 不是流过电源的电流I0 ,有I<I0 ,那么测得的电动势 E 和内阻r 与真实值比较是偏大还是偏小呢?设电压表的内阻为R V,用E0 表示电动势的真实值,r0 表示内阻的真实值,则方程应修正为:解得:,可见电动势和内阻的测量值都小于真实值。

【分析方法2】图像法:以上是定量计算分析,还可以利用电源的伏安特性曲线来定性分析。

如图2 所示,直线①是根据U、I 的测量值所作出的U-I 图线,由于I<I0,而且U 越大,I 和I0 之间的误差就越大,而电压表的示数U 就是电源的路端电压的真实值U0,除了读数会有误差外,可以认为U=U0,经过修正后,直线②就是电源真实值反映的伏安特性曲线,由图线可以很直观的看出E<E0,r<r0。

【分析方法3】等效法:把电压表和电源等效为一新电源,如图1 虚线框所示,这个等效电源的内阻r 为r0 和R V 的并联电阻,也就是测量值,即等效电源的电动势为电压表和电源组成回路的路端电压,也就是测量值,即由以上分析还可以知道,要减小误差,所选择的电压表内阻应适当大些,使得。

【实验方法拓展】教科书上介绍了用电压表和电阻箱测电源电动势和内阻,电路如图 3 所示。

测量电源电动势和内阻实验误差分析

测量电源电动势和内阻实验误差分析

“测定电源电动势和内阻”实验旳误差分析在中学物理实验室里,测定电源电动势和内阻旳措施有多种,它们旳测量原理都是闭合电路欧姆定律。

几种测定措施旳误差进行分析和比较如下:1.电流表外接法这是课本上旳学生实验电路图,只要测出两组U、I旳值,就能算出电动势和内阻。

对电路旳接法可以这样理解:由于要测电源旳内阻,因此对电源来说用旳是电流表外接法。

图1【分析措施1】计算法:根据闭合电路欧姆定律,其测量旳原理方程为:其中U、I分别是电压表和电流表旳示数,通过调节滑动变阻器,变化路端电压和电流,这样就得到多组数据,每两组数据就可以求出电动势和内阻。

设某两组U、I旳值旳大小关系为:U1>U2,I1<I2。

解得:,由于电压表旳分流作用,电流表旳示数I不是流过电源旳电流I0,有I<I0,那么测得旳电动势E和内阻r与真实值比较是偏大还是偏小呢?设电压表旳内阻为RV,用E0表达电动势旳真实值,r0表达内阻旳真实值,则方程应修正为:解得:,可见电动势和内阻旳测量值都不不小于真实值。

【分析措施2】图像法:以上是定量计算分析,还可以运用电源旳伏安特性曲线来定性分析。

如图2所示,直线①是根据U、I旳测量值所作出旳U-I图线,由于I<I0,并且U越大,I和I0之间旳误差就越大,而电压表旳示数U就是电源旳路端电压旳真实值U0,除了读数会有误差外,可以觉得U=U0,通过修正后,直线②就是电源真实值反映旳伏安特性曲线,由图线可以很直观旳看出E<E0,r<r0。

【分析措施3】等效法:把电压表和电源等效为一新电源,如图1虚线框所示,这个等效电源旳内阻r为r0和R V旳并联电阻,也就是测量值,即等效电源旳电动势为电压表和电源构成回路旳路端电压,也就是测量值,即由以上分析还可以懂得,要减小误差,所选择旳电压表内阻应合适大些,使得。

【实验措施拓展】教科书上简介了用电压表和电阻箱测电源电动势和内阻,电路如图3所示。

图3调节R,测出两组U、R旳值,就能算出电动势和内阻,其测量旳原理方程为:其中U是电压表达数,R是电阻箱示数。

测定电池的电动势和内阻的实验方法及误差分析

测定电池的电动势和内阻的实验方法及误差分析

《测定电池的电动势和内阻》的实验方法及误差分析用电流表和电压表测定电池的电动势和内阻的实验在高考实验复习中是一块很重要的内容,测定电源电动势和内阻的基本原理是闭合电路欧姆定律r RUU r R I Ir U E +=+=+=)(,该实验的误差分析对学生来说有一定难度,对该实验的误差分析一般采用U-I 图象法来分析,但该方法对学生来说较难理解、记忆。

本文将用等效电源法来分析I-U 法、I-R 法、U-R 法测定电池的电动势和内阻带来的误差。

一、测定电源电动势的方法1.I-U 法:根据闭合电路欧姆定律Ir U E +=,只要测出两组路端电压和总电流,联立解方程组即可得电源的电动势E 和内阻r ,为了减小实验误差我们可以测出多组路端电压和总电流,用图象法可得电源的电动势E 和内阻r ,该方法一般有电流表外接法(如图1)和电流表内接法(如图2)。

2.I-R 法:电路如图3、图4所示。

图1图2图3图4由)(11r R I E += 212121)(I I R R I I E --=)(22r R I E += 211122I I R I R I r --=3.U-R 法:电路如图5、图6所示。

由 r R U U E 111+= 21122121)(R U R U R R U U E --= r R U U E 222+= 21122121)(R U R U U U R R r --=二、等效电源法分析误差1.求等效电源的电动势和内阻:两端有源网络可等效为一个电源,电源的电动势为两端开路时的电压,电源的内阻为从电源两端看除电动势的电阻。

情况1:把图A 的电路等效为图B 的电源:a b图Aa b 图B图5图6E E =' R r r +='情况2:把图C 的电路等效为图D 的电源:rR REIR U E ab +===' rR Rrr +='2.误差分析:我们知道实际电压表可以等效为理想电压表和的并联,实际电流表可以等效为理想电流表和的串联。

测电源的电动势和内阻误差分析

测电源的电动势和内阻误差分析

测电源电动势和内阻误差分析:
一、电流表外接法
1、等效电源法分析误差
产生误差的原因:电压表的分流。

造成的结果:电
流表测得不是电源的总电流。

针对这种结果所以电流表测的是图1这个电源的电
流,也就是说图2测得的内阻和电动势是图1的电
动势和内阻。

所以电动势和内阻都偏小。

2、U-I 图像分析误差
产生误差的原因:V
R U I I +=测真当U=0V 时,真测I I =。

二、电流表内接
1、等效电源法分析误差
产生误差的原因:电流表的分压。

造成结果:电压表测的
不是路端电压。

针对这种结果所以电压表测的是图4这个电源的路
端电压,也就是说图3测得的是图4的电动势和内阻
所以测得电动势没有系统误差,内阻偏大。

2、U-I 图像分析误差
产生误差的原因:A IR U U +=测真,当A I 0=时,测真U U =。

三、消除系统误差:
消除系统误差的电路图:
当开关接2时得到U-I 图像A 的图线,当开关接1时得到U-I 图像B 的图线.此图短和I I E U B A ==,所以B A I U 和是准确值。

所以图线C 为修正好的U-I 图像,其斜率为电源内阻,纵截距为所测电源
电动势。

(完整版)测定电源电动势和内阻”实验的误差分析与比较

(完整版)测定电源电动势和内阻”实验的误差分析与比较

测定电源电动势和内阻”实验的误差分析与比较在中学物理实验室里,测定电源电动势和内阻的方法有多种,可以用一只电压表和一只电流表,也可以用一只电流表和一只电阻箱,或者用一只电压表和一只电阻箱,它们的测量原理都是闭合电路欧姆定律。

这在《普通高中课程标准实验教科书物理》(选修3-1)中都提到。

但由于电表有内阻,以上方法都存在一定的系统误差,但是误差的情况不一样,下面就这几种测定方法的误差进行分析和比较.1.电流表外接法这是课本上的学生实验电路图,只要测出两组U、I 的值,就能算出电动势和内阻。

对电路的接法可以这样理解:因为要测电源的内阻,所以对电源来说用的是电流表外接法。

X【分析方法1】计算法:根据闭合电路欧姆定律,其测量的原理方程为:U=E—Ir其中U、I分别是电压表和电流表的示数,通过调节滑动变阻器,改变路端电压和电流,这样就得到多组数据,每两组数据就可以求出电动势和内阻。

设某两组U、I的值的大小关系为:U1〉U2,I1<<I>I2。

由于电压表的分流作用,电流表的示数I不是流过电源的电流I0,有I〈I0,那么测得的电动势E和内阻r与真实值比较是偏大还是偏小呢?设电压表的内阻为RV ,用E0表示电动势的真实值,r0表示内阻的真实值,则方程应修正为:可见电动势和内阻的测量值都小于真实值。

【分析方法2】图像法:以上是定量计算分析,还可以利用电源的伏安特性曲线来定性分析。

如图2所示,直线①是根据U、I的测量值所作出的U-I 图线,由于I<I0,而且U越大,I 和I0之间的误差就越大,而电压表的示数U就是电源的路端电压的真实值U0,除了读数会有误差外,可以认为U=U0,经过修正后,直线②就是电源真实值反映的伏安特性曲线,由图线可以很直观的看出E<E0,r〈r0.【分析方法3】等效法:把电压表和电源等效为一新电源,如图1虚线框所示,这个等效电源的内阻r为r0和RV的并联电阻,也就是测量值,即等效电源的电动势为电压表和电源组成回路的路端电压,也就是测量值,即【实验方法拓展】教科书上介绍了用电压表和电阻箱测电源电动势和内阻,电路如图3所示.调节R,测出两组U、R的值,就能算出电动势和内阻,其测量的原理方程为:其中U 是电压表示数,R是电阻箱示数。

测定电池的电动势和内阻实验的误差分析方法

测定电池的电动势和内阻实验的误差分析方法

“测定电池的电动势和内阻”实验的误差分析方法在中学物理实验室里,测定电源电动势和内阻的方法有多种,可以用一只电压表和一只电流表,也可以用一只电流表和一只电阻箱,或者用一只电压表和一只电阻箱,它们的测量原理都是闭合电路欧姆定律。

这在(选修3-1)中都提到。

但由于电表有内阻,以上方法都存在一定的系统误差,但是误差的情况不一样,下面就这几种测定方法的误差进行分析和比较。

1.电流表外接法这是课本上的学生实验电路图,只要测出两组U、I的值,就能算出电动势和内阻。

对电路的接法可以这样理解:因为要测电源的内阻,所以对电源来说用的是电流表外接法。

图1【分析方法1】计算法:根据闭合电路欧姆定律,其测量的原理方程为:其中U、I分别是电压表和电流表的示数,通过调节滑动变阻器,改变路端电压和电流,这样就得到多组数据,每两组数据就可以求出电动势和内阻。

设某两组U、I的值的大小关系为:U1>U2,I1<I2。

解得:,由于电压表的分流作用,电流表的示数I不是流过电源的电流I0,有I<I0,那么测得的电动势E和内阻r与真实值比较是偏大还是偏小呢?设电压表的内阻为R V,用E0表示电动势的真实值,r0表示内阻的真实值,则方程应修正为:解得:,可见电动势和内阻的测量值都小于真实值。

【分析方法2】图像法:以上是定量计算分析,还可以利用电源的伏安特性曲线来定性分析。

如图2所示,直线①是根据U、I的测量值所作出的U-I图线,由于I<I0,而且U越大,I和I0之间的误差就越大,而电压表的示数U就是电源的路端电压的真实值U0,除了读数会有误差外,可以认为U=U0,经过修正后,直线②就是电源真实值反映的伏安特性曲线,由图线可以很直观的看出E<E0,r<r0。

【分析方法3】等效法:把电压表和电源等效为一新电源,如图1虚线框所示,这个等效电源的内阻r为r0和R V的并联电阻,也就是测量值,即等效电源的电动势为电压表和电源组成回路的路端电压,也就是测量值,即由以上分析还可以知道,要减小误差,所选择的电压表内阻应适当大些,使得。

高中物理例析《测定电源电动势和内阻》的实验方法及误差分析

高中物理例析《测定电源电动势和内阻》的实验方法及误差分析

例析《测定电源电动势和内阻》的实验方法及误差分析《测定电源电动势和内阻》实验是电学的重要实验之一,是高考命题的热点内容之一, 2006年江苏卷、年江苏卷、20062006年广东卷、年广东卷、20062006年天津卷、年天津卷、20072007年四川卷均从不同的角度考查过本实验。

有的考查仪器的选择和电路的设计,有的考查实验步骤的顺序,有的考查数据的处理和误差的分析。

由于完成本实验的方法很多,并且实验电路可采用电流表的内接法和外接法,这两种电路连接从误差角度分析各有优缺点,因此本实验对学生来说有一定难度。

一、测定电源电动势的几种类型一、测定电源电动势的几种类型1、电表-电表型、电表-电表型根据闭合电路欧姆定律Ir U E +=,只要测出两组路端电压和总电流,联立解方程组即可得电源的电动势E 和内阻r ,为了减小实验误差我们可以测出多组路端电压和总电流,用图象法可得电源的电动势E 和内阻r 。

(1)用一块电流表和一块电压表测定)用一块电流表和一块电压表测定有两种情况:电流表外接法(如图1),电流表内接法(如图2),由闭合电路欧姆定律Ir U E +=可知,只要能测出两组路端电压和电流即可,由r I U E r I U E 2211,+=+=可得:1221122112,I I U U r I I U I U I E --=--=。

例1.测量电源的电动势E 及内阻r (E 约为4.5V 4.5V,,r 约为1.5Ω)。

器材:量程为3V 的理想电压表V ,量程为0.5A 的电流表A (具有一定内阻),固定电阻,滑动变阻器,开关K ,导线若干。

,导线若干。

(1)画出实验电路原理图,图中各元件需用题目中所给出的符号或字母标出。

(2)实验中,当电流表读数为时,电压表读数为;当电流表读数为时,电压表读数为,则可以求出E =______________________,,r =______________________。

测量电源电动势和内阻实验误差分析

测量电源电动势和内阻实验误差分析

“测定电源电动势和内阻”实验的误差分析在中学物理实验室里,测定电源电动势和内阻的方法有多种,它们的测量原理都是闭合电路欧姆定律。

几种测定方法的误差进行分析和比较如下:1.电流表外接法这是课本上的学生实验电路图,只要测出两组U、I的值,就能算出电动势和内阻。

对电路的接法可以这样理解:因为要测电源的内阻,所以对电源来说用的是电流表外接法。

图1【分析方法1】计算法:根据闭合电路欧姆定律,其测量的原理方程为:其中U、I分别是电压表和电流表的示数,通过调节滑动变阻器,改变路端电压和电流,这样就得到多组数据,每两组数据就可以求出电动势和内阻。

设某两组U、I的值的大小关系为:U>U2,I1<I2。

1解得:,由于电压表的分流作用,电流表的示数I不是流过电源的电流I0,有I<I0,那么测得的电动势E和内阻r与真实值比较是偏大还是偏小呢设电压表的内阻为R V,用E0表示电动势的真实值,r0表示内阻的真实值,则方程应修正为:解得:,可见电动势和内阻的测量值都小于真实值。

【分析方法2】图像法:以上是定量计算分析,还可以利用电源的伏安特性曲线来定性分析。

如图2所示,直线①是根据U、I的测量值所作出的U-I图线,由于I<I0,而且U越大,I和I之间的误差就越大,而电压表的示数U就是电源的路端电压的真实值U0,除了读数会有误差外,可以认为U=U0,经过修正后,直线②就是电源真实值反映的伏安特性曲线,由图线可以很直观的看出E<E0,r<r0。

【分析方法3】等效法:把电压表和电源等效为一新电源,如图1虚线框所示,这个等效电源的内阻r 为r0和R V的并联电阻,也就是测量值,即等效电源的电动势为电压表和电源组成回路的路端电压,也就是测量值,即由以上分析还可以知道,要减小误差,所选择的电压表内阻应适当大些,使得。

【实验方法拓展】教科书上介绍了用电压表和电阻箱测电源电动势和内阻,电路如图3所示。

图3调节R,测出两组U、R的值,就能算出电动势和内阻,其测量的原理方程为:其中U是电压表示数,R是电阻箱示数。

测电池的电动势和内阻的常用方法和误差分析

测电池的电动势和内阻的常用方法和误差分析

测电池的电动势和内阻的常用方法和误差分析测量电池的电动势和内阻是非常重要的实验,可以帮助我们了解电池的性能和质量。

下面是几种常用的测量方法和其误差分析:一、电动势的测量方法:1.伏安法测量:通过测量电池开路电势和闭合电路后的电流,可以计算出电池的电动势。

这种方法的误差主要来自于电流表和电压表的精度,以及导线的电阻。

为了减小误差,可以使用高精度的测量仪器,并使用低电阻的导线。

2.维尔斯通桥法测量:通过将电池与一个可变电阻和标准电阻组成的维尔斯通桥相连接,调节电阻使两个终端的电压为零,此时电阻的比值等于电池的电动势的比值。

这种方法的误差主要来自于电阻的测量精度。

3.伏安特性曲线法测量:通过测量电池在不同负载下的电流和电压,可以绘制出伏安特性曲线,从曲线中可以读取电池的电动势。

这种方法的误差主要来自于电流表和电压表的精度。

二、内阻的测量方法:1. 电池负载法测量:通过将一个已知电阻连接到电池的输出端,测量电池的开路电压和负载电压,可以由Ohm定律得到电池的内阻。

这种方法的误差主要来自于电阻的测量精度。

2.交流法测量:通过在电池上施加一个交流信号,测量电池输出端的电压和电流的相位差,可以计算出电池的内阻。

这种方法的误差主要来自于交流信号源的稳定性和测量仪器的精度。

误差分析:1.电池的寿命:电池寿命的变化可能导致电动势的变化。

正常情况下,电池的电动势会随着使用时间而降低,因此在测试电动势时应使用新鲜电池。

2.测量仪器的精度:使用较低精度的测量仪器可能导致测量误差,因此在实验中应使用精度较高的电流表、电压表和电阻表。

3.温度效应:温度的变化可能会影响电池的电动势和内阻。

因此,在测量过程中,应注意控制温度的变化,并在实验室中保持稳定的温度。

4.测量环境:测量环境中的其他电磁干扰可能会对测量结果产生影响。

因此,在实验中应尽量减小电源和其他电器设备的干扰,并在静音的实验室中进行测量。

总结:测量电池的电动势和内阻是一项复杂的实验,需要注意许多因素来减小误差。

测电池的电动势和内阻的常用方法和误差分析

测电池的电动势和内阻的常用方法和误差分析

测电池的电动势和内阻的常用方法和误差分析测量电池的电动势和内阻是电池性能测试的重要内容之一,下面将介绍一些常用的方法和误差分析。

一、测量电池的电动势1.伏安法(开路电压法):伏安法是测量电池电动势的最基本方法,即测量电池开路电压。

它通过连接一个高阻抗电压表或万用电表,使电流接近于零,测量电池两端的电压。

误差分析:(1)电池内部的自放电会造成电压降低,导致伏安法测量的电动势略低于实际值。

(2)测量电池开路电压时,由于接触电阻的存在,会产生一定的电压降低。

2.极化电压法:极化电压法是通过给电池加上一个额外的负载电压,使其工作在一个已知负载点上,测量电池两端的电压来计算电动势。

误差分析:(1)额外的负载电压会造成电池内阻发生变化,从而影响电压的测量,引入了一定的误差。

(2)由于电池的极化现象存在,所加负载电压过大会导致电池的电压降低。

3.循环伏安法:循环伏安法是通过对电池施加一个周期性变化的电压,测量电池的电流和电压变化,从而计算电池的电动势。

误差分析:(1)电池的内阻会影响电压和电流的波形,对测量结果造成影响。

(2)由于测量电流时,电路中会引入一定的电压降,需要对结果进行修正。

二、测量电池的内阻1.测量短路电流法:测量短路电流法是通过将一个低电阻接入电池正负极,测量通过电路的短路电流,从而计算出电池的内阻。

误差分析:(1)电池的内阻会随着其电池放电量和温度的变化而变化,导致测量结果不准确。

(2)测量短路电流时,由于接触电阻的存在,会产生一定的电压降低。

2.变阻器法:变阻器法是通过调节电阻的大小,使电池工作在不同负载下,测量电压和电流的变化,从而计算电池的内阻。

误差分析:(1)由于电池的极化现象存在,所加负载电阻过大会导致电池电压降低,影响结果的准确性。

(2)变阻器本身的阻值容易受到温度和负载电流的影响,需要进行合适的校准。

综上所述,测量电池的电动势和内阻的方法有很多种,每种方法都存在一定的误差。

正确选择合适的方法和进行相应的误差分析可以提高测量结果的准确性。

《测定电池电动势和内阻》四种实验方法的误差分析

《测定电池电动势和内阻》四种实验方法的误差分析

《测定电池电动势和内阻》四种实验方法的误差分析首先,常见的一种方法是使用伏安法测定电池的电动势。

该方法是通过测定电池两端的电压和通过它的电流来计算电池的电动势。

然而,在实际操作中,电流计和电压计的精度可能会受到一些因素的影响,例如电流计的内阻、电压计的灵敏度等。

此外,由于电流计的内阻可能会引起电流值的测量误差,因此需要使用电流计的零位调正等方法来减小误差。

同时,电池的内阻也可能造成电压值的测量误差,因此还需要使用一系列的仪器校准和补偿方法来减小误差。

其次,另一种常见的方法是使用外推法来测定电池的电动势。

该方法是通过测定不同负载下电池两端的电压来进行外推,从而得到电池在无负载情况下的电动势。

然而,在实验中,由于外界环境的变化,例如室温的变化、电池的老化等因素,可能会导致电池的电动势不稳定。

此外,仪器的精度和实验操作的技术水平也可能对测量结果产生一定的影响。

因此,在做实验时,需要尽量控制外界环境的影响,并进行适当的数据处理和分析,以减小误差。

第三,还有一种方法是使用充放电曲线法来测定电池的电动势和内阻。

该方法是通过测量电池在充电和放电过程中电压和电流的变化来计算电动势和内阻。

然而,在实际操作中,由于电池的充电和放电过程中可能存在不同的衰减速率、电池内部化学反应的变化等因素,可能会导致测量结果的不准确。

此外,仪器的精度和实验操作的技术水平也可能对测量结果产生一定的影响。

因此,在使用充放电曲线法进行测量时,需要尽量控制实验条件的一致性,并进行适当的数据处理和分析,以减小误差。

最后,常见的一种方法是使用直流电桥法来测定电池的电动势和内阻。

该方法是通过在电桥中测量电池的电流和电阻来计算电动势和内阻。

然而,在实际操作中,电桥的精度和实验操作的技术水平可能会对测量结果产生一定的影响。

此外,电池的内阻和电桥的精度也可能引起电流值和电阻值的测量误差。

因此,在使用直流电桥法进行测量时,需要进行适当的仪器校准和补偿方法,以减小误差。

测电源电动势和内阻误差分析

测电源电动势和内阻误差分析

测电源电动势和内阻误差分析
一、电源电动势的测量方法
常见的电源电动势测量方法有开路电压法和负载电压法。

1.开路电压法:将电源的正负极端口开路,直接测量其输出电压。


种方法适用于内阻较高的电源,可以有效避免负载对电动势的影响。

但开
路电压法无法反映电源的内阻情况,只能获得电源的暂态特性。

2.负载电压法:将电源连接到额定负载上,测量电源输出电压,然后
通过欧姆定律计算电源内阻。

这种方法适用于内阻较低的电源,可以同时
测得电动势和内阻两个参数。

但负载电压法会因负载的变化而影响测量结果,对于负载变化较大的电源,测量结果可能较不准确。

2.温度影响:电源在工作过程中会产生热量,导致电源内部温度升高。

高温会引起电源输出电压的漂移,从而产生电动势误差。

3.电缆损耗:长距离的连接电缆会产生电阻,导致电源输出电压下降。

特别是在高频率下,电缆的电阻和电感会更加显著地影响电源电压。

4.测量仪器误差:测量仪器本身的误差会对电源电动势测量结果产生
较大影响。

包括电压表的精度、内阻和灵敏度等。

三、改进方法
1.降低电源内阻:通过更好的设计和制造工艺,减小电源的内阻,可
以降低负载对电源电动势的影响,提高测量结果的准确性。

2.温度补偿:使用温度传感器来监测电源内部温度,通过补偿电动势
的漂移,减少温度引起的误差。

3.优化电缆选择:选择低电阻、低电感的电缆,减小电缆的损耗和干扰对电源电压的影响。

4.使用高精度仪器:选择精度较高的测量仪器,提高测量结果的准确性。

简论测电源电动势和内阻的方法及误差

简论测电源电动势和内阻的方法及误差

简论测电源电动势和内阻的方法及误差测电源的电动势和内阻是电路实验中常用的方法,其目的是衡量电源的性能和质量。

下面将介绍一些常用的方法以及可能产生的误差。

一、测量电源电动势的方法:1.直接测量法:将电源接入一个回路,然后使用电压表直接测量电源输出的电压,即可得到电源的电动势。

这种方法简便易行,但不适合对于电动势变化较大的电源,因为电压表的量程有限,无法测量较高的电压。

2.电压比较法:使用一个已知电压输出的标准电源和待测电源串联,然后使用电压表测量两者的电压差。

通过比较两者的电压差,可以间接地得到待测电源的电动势。

这种方法适用于任何电源,但需要一个已知电压输出的标准电源作为参照。

二、可能产生的误差:1.电压表的误差:电压表的精度限制了测量结果的准确性。

常见的电压表的精度一般在0.1%~1%之间,因此需要选择合适的电压表来进行测量。

同时,在测量时要注意电压表的使用方法,如选择合适的量程、保持电压表和待测电源之间的接触良好等。

2.电源内部电阻的误差:实际电源的内阻会对电动势的测量结果产生影响。

当内阻较大时,待测电源的输出电压会因为内阻的电压降而降低,导致测量结果偏小。

因此,在测量电源电动势时,要选择内阻较小的电表和较低阻抗的回路,以减小内阻的影响。

3.电源状态的稳定性:电源的电动势可能会随着使用时间和负载的变化而发生变化。

为了减小这部分误差,可以在实验前对电源进行预热,使其稳定在一个状态。

同时,在测量时要尽量保持负载恒定,避免负载的变化对电源的输出造成干扰。

总结起来,测量电源电动势和内阻是电路实验中常见的操作,通过合适的方法和注意事项可以获得较为准确的结果。

同时,要注意选择合适的测量工具,并进行合适的校准和补偿,以减小实验误差。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

测电池的电动势和内阻的常用方法和误差分析公主岭市第一中学 魏景福 2012.11.12测电池的电动势和内阻的实验是高中物理电学部分的一个重点实验,也是高考的热点实验,笔者就此实验的常见方法(“伏安法”、 “伏阻法”、 “安阻法”)及误差分析的问题谈一谈个人的观点。

一、用“伏安法”测电池的电动势和内阻用“伏安法”测电池的电动势和内阻就是用电流表和电压表测电池的电动势和内阻,是通过电流表和电压表测出外电路的电流和路端电压,然后利用闭合电路的欧姆定律求出电池的电动势和内阻。

实验要求多测几组I.U 数据,求出几组E.r 值,然后取他们的平均值。

还可以用作图法处理,即利用电池的U.I 图象求出E.r 值。

用“伏安法”测电池的电动势和内阻分为电流表“内接”和电流表“外接”两种接法。

实验误差有:1、偶然误差,主要来源于电压表和电流表的读数以及作U-I 图象时描点不很准确;2、系统误差,主要来源于没有考虑电压表的分流和电流表的分压作用。

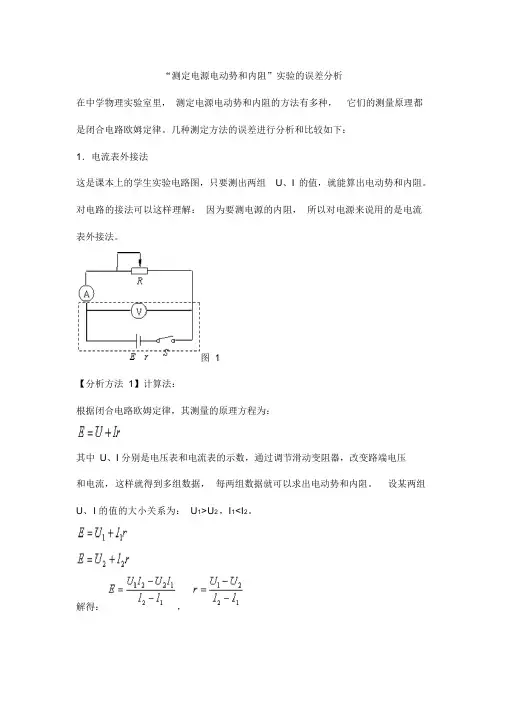

(一)、电流表内接(相对待测元件——电池)1、电流表内接时测量原理:如图1所示,电压表.电流表分别测出两组路端电压和总电流的值,则11U E I r =- ①,22U E I r =- ②, ① - ② 解得 2112U U r I I -=- ③, ③带入①解得 122112I U I U E I I -=- ④,2、系统误差分析:图1电路由于电流表分压使电压表读数(测量值)小于电源的实际路端电压(真实值)。

导致实验产生系统误差。

(1)通过理论的推导分析误差:设电流表的内阻为A R ,电池的电动势和内电阻的真实值分别为0E 和0r 。

则有 11010A U I R E I r +=- ⑤22020A U I R E I r +=- ⑥⑤﹣⑥ 得 12021A U U r R I I -=-- ⑦ ⑦代入⑤得2112021I U I U E I I -=- ⑧比较⑦、⑧式和③、④可知 r > 0r ,E =0E . 不难看出电流表内接时测得的内电阻偏大,测得的电动势准确。

但由于内电阻的相对误差太大,故一般不用此接法。

(2)通过图像的比较分析误差:由U E Ir =-这一理论公式在坐标系里画出理论线(如图2中的实线),其纵坐标上的截距和斜率的绝对值就是真实值0E 和0r 。

用两只表的读数来表示横、纵坐标,由于电流表的分压使电压表的读数小于真实的路端电压,相差A U I R ∆=,A R 是一定的,I 越大U ∆就越大,I 越小U ∆就越小。

I =0时U ∆=0,所绘制的图线称为实验线(如图2中的虚线)。

其纵轴上的截距和图线的斜率的绝对值就电动势和内阻的测量值E 和r ,由图2可见r > 0r ,E =0E .(二)、电流表外接(相对待测元件——电池) 1、电流表外接时测量原理:电路如图3所示,电压表.电流表分别测出两组路端电压和总电流的值,(与电流表内接相同)则 11U E I r =- (1), 22U E I r =- (2) (1) - (2) 解得 2112U U r I I -=- (3) (3)带入(1)解得 122112I U I U E I I -=- (4)2、系统误差分析:图3电路由于电压表分流使电流表读数(测量值)小于电源的实际干路电流(真实值)。

导致实验产生系统误差,(1)通过理论的推导分析误差:设电压表的内阻为V R ,电池的电动势和内电阻的真实值分别为0E 和0r 。

则有 11010()VU U E I r R =-+(5) 22020()VU U E I r R =-+(6) (5)﹣(6) 得 1201221V U U r U U I I R -=---(7) (7)代入(5)得211201221VI U I U E U U I I R -=---(8) 比较(7)、(8)式和(3)、(4)可知 r ﹤ 0r ,E ﹤0E .不难看出电流表外接时测得的内电阻和电动势均偏小。

但由于内电阻和电动势的相对误差均很小,故一般选用此接法。

(2)通过图像的比较分析误差:由U E Ir =-这一理论公式在坐标系里画出理论线(如图4中的实线),其纵坐标上的截距和斜率的绝对值就是真实值0E 和0r 。

用两只表的读数来表示横、纵坐标,由于电压表的分流使电流表的读数小于真实的干路电流,相差VUI R ∆=,V R 是一定的,U 越大I ∆就越大,U 越小I ∆就越小。

U =0时I ∆=0,所绘制的图线称为实验线(如图4中的虚线)。

其纵轴上的截距和图线的斜率的绝对值就电动势和内阻的测量值E 和r ,由图4可见r < 0r ,E <0E 。

二、用“伏阻法”测电池的电动势和内阻用“伏阻法”测电池的电动势和内阻就是用电压表和电阻箱测电池的电动势和内阻,是通过电阻箱改变外电路的电阻R ,并用电压表测出外电路的路端电压,然后利用闭合电路的欧姆定律求出电池的电动势和内阻。

实验要求多测几组R 、U 数据,求出几组E.r 值,然后取他们的平均值。

还可以用作图法处理,即利用电池的11U R-图象求出E.r 值。

1、“伏阻法”测量原理:电路如图5所示,设电阻箱电阻分别调为1R 和2R 时,电压表测出两组路端电压值分别1U 和2U ,则有111U E U R r -= ①,222U E U R r-= ②, ① - ② 122112U U U U R R r--= 解得 21121221()U U R R r U R U R -=- ③,③带入①解得 21121221()R R U U E U R U R -=- ④,2、系统误差分析:图5电路由于电压表分流使电阻箱中的电流小于电源的实际电流。

导致实验产生系统误差。

(1)通过理论的推导分析误差:设电压表的内阻为V R ,电池的电动势和内电阻的真实值分别为0E 和0r 。

则有011110V E U U U R R r -+= ⑤ 022220V E U U U R R r -+= ⑥ ⑤﹣⑥ 得 2112021121221()()VU U R R r U U R R U R U R R -=---⑦⑦代入⑤得2112021121221()()VR R U U E U U R R U R U R R -=---⑧比较⑦、⑧式和③、④式可知 r < 0r ,E <0E .不难看出电流表内接时测得的内电阻和电动势均偏小。

但由于内电阻和电动势的相对误差均很小,故一般选用此接法。

(2)通过图像的比较分析误差: 由U E UR r-=可知U 与R 并非线性关系,为获得线性关系可将此式两边同时除以U ,得到111E R r U r=-或1111r U R E R E -=+.可见1U 与1R是线性关系。

以1111r U R E R E-=+这一理论公式在坐标系里画出11U R-理论线(如图6中的实线),其纵坐标上的截距和坐标上的截距的绝对值分别就是真实值01E 和01r 。

由于电压表的分流使电阻箱中的电流小于电源的实际电流。

导致实验产生系统误差。

亦可以说:由于电压表与电阻箱并联使电压表的读数小于真实的路端电压,而且R 越小(即1R越大),U ∆越小;R 越大(即1R越小),U ∆越大。

0R =(即1R无限大)时,U ∆=0。

此时两线相交。

所绘制的图线称为实验线(如图6中的虚线),其纵坐标上的截距和坐标上的截距的绝对值分别就是真实值1E 和1r,由图6可见r < 0r ,E <0E 。

三、用“安阻法”测电池的电动势和内阻用“安阻法”测电池的电动势和内阻就是用电流压表和电阻箱测电池的电动势和内阻,是通过电阻箱改变外电路的电阻R ,并用电流表测出电路的电流I ,然后利用闭合电路的欧姆定律求出电池的电动势和内阻。

实验要求多测几组R 、I 数据,求出几组 E.r 值,然后取他们的平均值。

还可以用作图法处理,即利用电池的11U R-图象求出E.r 值。

1、“安阻法”测量原理:电路如图7所示,设电阻箱电阻分别调为1R 和2R 时,电流表测出两组电流值分别1I 和2I ,则有 111E I R I r =+ (1),212E I R I r =+(2), (1) - (2)解得 221112I R I R r I I -=- (3), (3)带入(1)解得 122112()I I R R E I I -=- (4),2、系统误差分析:图7电路由于电压表分流使电阻箱中的电流小于电源的实际电流。

导致实验产生系统误差。

(1)通过理论的推导分析误差:设电压表的内阻为A R ,电池的电动势和内电阻的真实值分别为0E 和0r 。

则有 011101A E I R I r I R =++ (5)021202A E I R I r I R =++ (6)(5)﹣(6) 得 2211012A I R I R r R I I -=-- (7)(7)代入(5)得1221012()I I R R E I I -=- (8)比较(7)、(8)式和(3)、(4)式可知 r >0r ,E =0E .不难看出电流表内接时测得的内电阻偏大,测得的电动势准确。

但由于内电阻的相对误差太大,故一般不用此接法。

(2)通过图像的比较分析误差:由EI R r=+可知I 与R 并非线性关系,为获得线性关系可将此式两边的分子和分母同时颠倒,得到11r R I E E =+或1R E r I =+.可见1I与R 是线性关系。

以11r R I E E =+这一理论公式在坐标系里画出1R I-理论线(如图8中的实线),其横坐标上截距的绝对值就是内电阻真实值0r ,斜率的倒数就是电动势的真实值0E 。

由于电流表的分压使电阻箱两端的电压小于电源的实际路端电压。

导致实验产生系统误差。

亦可以说:由于电流表与电阻箱串联使电流表的读数I '小于真实的干路电流I ,1A R R r I E E E =++',则1I '>1I 且11AR I I E-='与R 无关。

所绘制的图线称为实验线(如图8中的虚线),其横坐标上截距的绝对值就是内电阻测量值r ,斜率的倒数就是电动势的测量值E 。

由图8可见r < 0r ,E =0E 。
