室外排水管安装技术交底

合集下载

室外排水管道安装技术交底

室外排水管道安装技术交底

室外排水管道安装技术交底前言室外排水管道的安装对于住宅小区和城市建设项目至关重要,其质量直接影响着整个工程的使用寿命及维护成本。

因此,我们需要全面了解室外排水管道的安装技术,以确保工程的质量和稳定性。

一、管道材料的选择室外排水管道常用的管材有PVC、PE、铸铁、钢管等。

在选择管道材料时,要考虑以下因素:1.材料的强度和刚度2.耐化学腐蚀能力3.耐磨损及耐冲击能力4.抗冻性能5.经济效益在实际应用中,由于外部环境、水质、维护等因素的不同,不同的管材会有各自的适用范围。

比如,PE管道适合用于农村自来水管道改造,PVC管道适合于城市雨水排放管道的建设,而钢管则适合于大气污染较重的工业区排水系统的建设。

在管材选择过程中,需要综合考虑以上因素,并参照相应的管道材料规范和标准进行选择。

二、安装前准备在实施管道安装前,必须进行细致的规划和预备工作,以确保施工的顺利进行。

主要包括以下几个方面:1. 工程勘查工程勘查是安装前的重要环节,实地勘查是为了确定管道走向、坡度、深度和位置等参数,同时排查可能存在的障碍物和安全隐患等。

2. 材料准备材料准备是安装前的必要工作。

需要对材料进行清点、检查,包括管道、管件、阀门、接头等。

对于每一种材料,要记录下标识和质量证明,以确保安装材料的质量。

3. 工具设备准备针对具体的管道安装方案,需要准备相应的工具设备和施工机具,以便后续的施工工作。

比如,挖掘机、铲车、水平仪、灯片、弯管器等。

三、施工安装1. 管道的铺设管道的铺设是安装的核心工作,根据管道规划,挖掘管道沟槽,进行管道的铺设并掌握以下要点:1.管道的路线必须符合规划,保证各部位的坡度和深度合适,以便排水畅通;2.管道的铺设深度应符合规定,以保障管道的质量和安全;3.管道的接头连接必须牢固,不得出现位移、漏水等问题;4.在施工过程中应及时处理通水的钢板、防止泥土渗漏、或者防止碎石落入到管道里面。

2. 排水口的安装排水口是管道中的重要组成部分,需要考虑相应的安装位置和要求。

室外雨水排水管道安装技术交底

室外雨水排水管道安装技术交底

室外雨水排水管道安装技术交底
一、安装目的
本文档旨在交底室外雨水排水管道的安装技术要求,确保管道系统的有效运行和排水功能。

二、安装位置
1. 管道应沿着建筑物外墙或主干道路铺设,确保排水畅通。

2. 管道的坡度应根据排水要求逐渐下降,以确保顺畅排水。

3. 管道距离建筑物和其他地下设施的最小安全距离应符合相关法规和要求。

三、材料使用
1. 管道材料应符合相关标准和规范,选用耐腐蚀、耐压和耐久的材质。

2. 防水材料和密封材料应选用符合标准的产品,确保接口密封可靠。

四、安装要求
1. 管道应按照设计布置的尺寸和坡度进行安装。

2. 管道连接应采用密封可靠的连接方式,避免漏水和渗漏。

3. 管道的支撑和固定应牢固可靠,能够承受正常使用和自然灾害带来的压力。

4. 管道的检修口和阀门应设置在易于维修和操作的位置,方便日常维护和清洁。

5. 安装前应对土地进行勘察,确保没有地下障碍物和不稳定的土质。

五、验收标准
1. 将管道系统与其他系统进行连接和测试,确保管道连通性。

2. 进行水压试验,确保管道系统的密封性。

3. 检查排水效果,确保排水顺畅。

4. 管道系统安全稳定,无泄漏和渗漏现象。

六、安全注意事项
1. 安装过程中严禁使用损坏的或不合格的材料。

2. 安装人员应佩戴防护装备,注意施工安全。

3. 完工后应清理施工现场,确保周边环境整洁。

以上为室外雨水排水管道安装技术交底,如有疑问请及时咨询相关人员。

室外给排水管道安装施工技术交底

室外给排水管道安装施工技术交底

管道安装施工技术交底
2.1.6.
3.1.1 PE管的连接
预埋孔洞和需要的套管。

格型号是否与设计图纸要求的相同,若有不同应及时更换。

地漏安装应严格控制其
管及排水管的安装要满足使用方便和整体美观的要求。

大便器的安装
合留孔、留洞,并核对其具体位置和孔洞的口径是否合乎设计图纸要求。

安装时必
室外排水及雨水管系统
倍,但不得小于。

试验所用压力表事先已校验合格且数量不少于
倍。

对于生活水系统,向已冲洗过的管道注满水
水封存水弯管上承口,下插口连接处严密不漏。

木砖防腐良好、埋管平正牢固、器具放置平稳。

排水连接管径和最小坡度必须符合设计要求和施工规范规定。

排水栓安装平正、
11。

室外排水管技术交底

室外排水管技术交底

室外排水管技术交底室外排水管施工那可是个技术活,这其中的门道可多着呢!今天就来给大家好好唠唠室外排水管技术交底的那些事儿。

我先跟您说个我亲身经历的事儿。

有一回,我负责一个小区的室外排水管道改造项目。

那小区年代有点久了,排水老是出问题,一下大雨,污水就往外冒,居民们苦不堪言。

我们去实地考察的时候,发现原来的排水管都已经破损不堪,有的地方还被堵得死死的。

咱先说这施工前的准备工作。

您得先把图纸看明白了,知道管道要怎么铺,走向如何。

这就好比您出门旅游得先有个路线图,不然可就容易迷路啦。

还有啊,材料的选择也特别重要。

您得选质量好的排水管,不能贪便宜买那些劣质货。

我记得有一次,一个小工程队为了省点钱,买了便宜的排水管,结果没用多久就裂了,又得重新返工,费钱又费力。

施工的时候,管沟的开挖可得小心谨慎。

深度和宽度都得符合要求,不能挖得太深或者太浅。

有一次,一个新手工人挖管沟,挖得太深了,结果旁边的土塌下来,差点把他给埋了。

这可把大家吓得够呛!所以啊,安全第一,一定要做好防护措施。

排水管的铺设也有讲究。

接口处一定要处理好,密封严实,不然会漏水的。

就像我们家里的水龙头,如果接口没拧紧,水不就滴答滴答往外流了嘛。

还有,管道的坡度也得控制好,这样污水才能顺畅地流走。

要是坡度不够,污水就会积在管道里,时间长了,那味道可难闻了。

回填的时候也要注意,不能用大石头或者硬块直接往管沟里填,得用细土慢慢回填,还要分层夯实。

这就好比盖房子打地基,基础不牢,房子可就不稳啦。

施工完成后,可别忘了做闭水试验。

把管道里灌满水,看看有没有漏水的地方。

有一次,我们做完试验,发现有一处漏水,找了半天才发现是接口处没处理好。

还好及时发现,修好了,不然以后麻烦可就大了。

总之,室外排水管施工这事儿,每一个环节都不能马虎。

只有认真做好每一步,才能保证排水系统的正常运行,让大家的生活不受污水的困扰。

您说是不是这个理儿?希望大家都能重视起来,把这室外排水管的活儿干得漂漂亮亮的!。

室外排水管道安装技术交底31202

室外排水管道安装技术交底31202

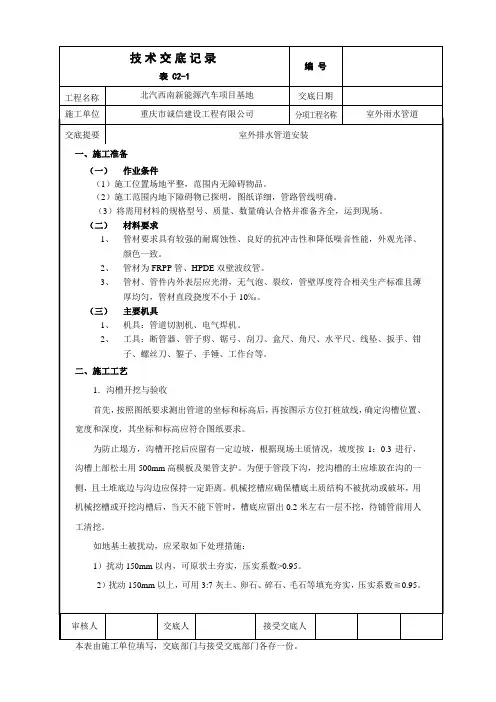

表 C2-1工程名称北汽西南新能源汽车项目基地交底日期施工单位重庆市诚信建设工程有限公司分项工程名称室外雨水管道交底提要室外排水管道安装一、施工准备(一)作业条件(1)施工位置场地平整,范围内无障碍物品。

(2)施工范围内地下障碍物已探明,图纸详细,管路管线明确。

(3)将需用材料的规格型号、质量、数量确认合格并准备齐全,运到现场。

(二)材料要求1、管材要求具有较强的耐腐蚀性、良好的抗冲击性和降低噪音性能,外观光泽、颜色一致。

2、管材为FRPP管、HPDE双壁波纹管。

3、管材、管件内外表层应光滑,无气泡、裂纹,管壁厚度符合相关生产标准且薄厚均匀,管材直段挠度不小于10‰。

(三)主要机具1、机具:管道切割机、电气焊机。

2、工具:断管器、管子剪、锯弓、刮刀、盒尺、角尺、水平尺、线坠、扳手、钳子、螺丝刀、錾子、手锤、工作台等。

二、施工工艺1.沟槽开挖与验收首先,按照图纸要求测出管道的坐标和标高后,再按图示方位打桩放线,确定沟槽位置、宽度和深度,其坐标和标高应符合图纸要求。

为防止塌方,沟槽开挖后应留有一定边坡,根据现场土质情况,坡度按1:0.3进行,沟槽上部松土用500mm高模板及架管支护。

为便于管段下沟,挖沟槽的土应堆放在沟的一侧,且土堆底边与沟边应保持一定距离。

机械挖槽应确保槽底土质结构不被扰动或破坏,用机械挖槽或开挖沟槽后,当天不能下管时,槽底应留出0.2米左右一层不挖,待铺管前用人工清挖。

如地基土被扰动,应采取如下处理措施:1)扰动150mm以内,可原状土夯实,压实系数>0.95。

2)扰动150mm以上,可用3:7灰土、卵石、碎石、毛石等填充夯实,压实系数≧0.95。

审核人交底人接受交底人表 C2-1工程名称北汽西南新能源汽车项目基地交底日期施工单位重庆市诚信建设工程有限公司分项工程名称室外雨水管道交底提要室外排水管道安装3)如遇管道安装位置地质软弱,则应通知建设方和监理及审计工作人员确认后,对安装管道基层采用C15细石混凝土浇注150mm管沟垫层。

室外雨水U-PVC管道及配件安装技术交底

室外雨水U-PVC管道及配件安装技术交底

装完后应统一吊线复核。
(4)管道安装
按屋面坡度要求,测量放线,确认雨水斗的安装高度。将雨水斗放置于屋面预留
洞口内,找平找正,用不低于楼板强度的混凝土分两次浇筑密实,确保雨水斗边缘与
屋面相接处严密不漏,87 铸铁雨水斗及侧排铸铁雨水斗安装见图 2.2-1 与图 2.2-2。
雨水管道粘结前用棉布将承插口需粘结部位的水分、灰尘擦干净。安装时用毛刷涂抹
3/5
a、先将排出管末端用胶囊堵严,从每根雨水立管顶部的雨水口出灌水,灌水高
度达到雨水立管顶部雨水口的上边缘。
b、灌水满水后持续 1h,检查各管道接口不渗不漏为合格。
c、验收完毕,取出胶囊把系统内的水排出。
三、质量标准
1、主控项目
(1)安装在室内的雨水管道安装后应做灌水试验,灌水高度必须到每根立管上
检查方法
1
坐标
15
2
标高
3
立管垂直度(每 1m)
±15 1.5
吊线和尺量检查
4
立管垂直度(全长 5m 以上)
不大于 38
四、成品保护
(1)管道安装完成后,应将所有管口严密封闭,防止杂物进入造成管道堵塞。
(2)严禁利用塑料管道作为脚手架支点或安全带的拉点、吊顶的吊点。
(3)不允许用明火烘烤管道,以防管道变形。
的 3/4 深度。试插合格后,用棉布将承插口需粘接部位的水分、灰尘擦拭干净,如有
油污需用丙酮除掉。
(3)支架安装
用电锤在墙面打孔,清理孔中杂物,在孔内填塞塑料膨胀管。管卡采用 PVC 专用
立管卡,间距 1 米一个,卡子露出墙面 20mm。雨水管道顶部与末端处加设两道立管卡,
间距 50mm。卡子安装时应注意美观大方,同一直线上不允许有倾斜和不对齐现象,安

室外排水管道安装工程施工技术交底全解

室外排水管道安装工程施工技术交底全解

室外排水管道安装工程施工技术交底全解前言室外排水管道安装工程施工是重要的建筑工程过程,涉及到室内排水和排污系统的顺利运作。

此次交底将会解释关于该工程的基本知识和施工技术。

工程基础排水管道种类常见的排水管道有PVC管、HDPE管、玻璃钢管、铸铁管等。

PVC管和HDPE 管是目前常用的两种材料。

PVC管特点:•密度轻,易于搬运和安装;•耐化学腐蚀,不受酸碱腐蚀;•耐热性差,不能超过60℃。

HDPE管特点:•密度较轻,较易于搬运和安装;•耐化学腐蚀,不受酸碱腐蚀;•耐高温,能承受多种不同的温度。

排水管道连接方式排水管道连接方式有橡胶密封接口、承插式接口、焊接接口和法兰连接四种方式。

•橡胶密封接口:连接时需使用橡胶圈,可避免水流渗漏。

•承插式接口:底部为承口,能够容纳一定范围内的误差,并能够抵抗外部的水压。

•焊接接口:采用焊接的方式连接,因此密封性更好,但施工繁琐。

•法兰连接:常用于需要频繁维修的位置,方便拆卸和更换。

施工技术材料与设备准备在施工此项工程之前,确保以下材料和设备准备充足:•PVC/HDEP排水管;•相应的弯头、三通、四通等管件;•橡胶密封圈、密封胶等辅助材料;•笔尺、挖掘机、水平仪、橡皮锤等工具。

施工流程土方开挖首先,需要在工程现场进行土方开挖和地面修整,使得管线顺利走向并符合设计要求。

地面表面应平整,将来管道安装后的外形高度应与现场地面要求相符合。

管道铺设1.PVC/HDEP排水管道的铺设:铺设管道前,使用水平仪隐藏管道坡度,保证排水效率。

将管道放置在预留道路沟内,并按设计标准应力套用管道的镶套,使管道自由伸缩。

2.排水管道的支撑和固定:在开挖土方的过程中,需要在排水管道两侧设置托架,确保管道具有良好的支撑和保护,防止管道变形或损坏。

3.管道连接:在安装过程中,使用橡胶密封,确保管道连接完好,无渗漏现象。

施工完结整个工程施工完毕后,需要进行以下验收工作:•检查排水管道铺设是否符合设计要求;•检查管道连接处是否紧密,是否有渗漏;•检查管道支撑是否牢固;•检查排水管道是否畅通,是否存在死角。

室外排水管(双壁波纹管)安装技术交底

室外排水管(双壁波纹管)安装技术交底
(3)管顶0.5m以上部位的回填,可用机械从管道轴线两侧同时回填,夯实或碾压。
(4)回填前应排出沟槽积水。不得回填淤泥、有机质土及冻土。回填土中不应含有石块、砖及其他杂带有硬棱角的大块物体。
(5)回填时应分层对称进行,每层回填高度不大于0.2m,以确保管道及检查井不产生位移。(6)回填材料及回填要求
从管底基础至管顶以上0∙5m范围内的沟槽回填采用人工分层对称回填并夯实,密实度95%,每层回填土厚度不应大于30Omm。采用机械回填土方时,要从管的两侧同时回填,机械不得在管道上行驶。



交底人
审核人
接受交底人
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
3、施工用架必须搭设规范,经检查合格后方可使用。
4、必须做好材料保管工作,防止损坏及污染。
5、施工用电必须符合国家标准及安全规范。



交底人
审核人
接受交底人
技术交底记录表A・5
编号
工程名称
交底日期
施工单位
施工单位
分项工程
交底提要
双壁波纹管、塑料检查井及配件安装
交底内容:
6、要严格执行限额领料制度,不丢失浪费,精细打算,长材不短用,多余材料退回材料部门,活完场清。
(2)管材要求外观一致,内壁光滑,管身不得有裂缝,管口不得有破损、裂口、变形等缺陷。
(3)管材端面应平整,与管中心轴线垂直,轴向不得有明显的弯曲出现。管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定。
(4)管材耐压强度及刚度应满足设计要求。
2.主要机具
机具:切割机、加压泵、手电钻、PE热熔机具等。

室外给排水管道安装技术交底

室外给排水管道安装技术交底

陕西省建筑工程施工质量验收技术资料统一用表
施工质量验收技术资料通用表``
施工技术交底记录
工程名称****中心一期(商业)交底日期
交底项目室外排水管道安装工程部位室外
交底提要室内排水系统
一、施工准备
1、材料
PE双壁波纹管,承插口连接。

管道的走向、标高及坐标等应满足设计要求,且符合施工规范的要求。

橡胶圈应是管材厂家配套产品。

且符合国家标准。

2、机具
电动工具:平板振捣器;
手动工具:手锯,吊链,棉纱绳,锉刀。

二、施工工艺
管道铺设方式为在砂基础上铺设PE双壁波纹管承插口橡胶接口管道,管道铺设施工工序流程如下图:
检查基础→挖工作坑→下管、排管→安装管道→管道修补→管道与检查井→灌水试验→土方回填。

1、检查基础:
明开法施工的PE双壁波纹管采用砂基础,沟槽经验收合格后即进行砂垫层部分基础施工。

砂基础采用中粗砂,由人工铺筑,平板振捣器振密。

中粗砂选用优质天然砂料,含泥量不大于砂重的10%。

砂石基础铺筑作到表面平整,其横断面最大水平偏差控制在±10mm以内,压实系数不低于,以满足管道的安装要求。

2、挖工作坑:
由于PE双壁波纹管大头承口处呈喇叭状,每节管承口处需要挖一稍深的工作坑,以便使管子稳平及检查、修找胶圈就位情况。

随安管随挖工作坑,保证工作坑有足够尺寸,使管子大口悬空,见下图。

承插安装后,用砂填实工作坑。

陕西省建设工程质量安全监督总站编印·P·。

室外雨污水管道安装工程技术交底

室外雨污水管道安装工程技术交底
(3)管道及管座严禁铺设在冻土和未经处理过的松土上。
2. 基本项目
(1)接口严密,符合设计要求和规范规定。
(2)管道支座构造正确,埋设平正牢固,支座和管子接触紧密。
六、成品保护
1. 管道在搬运过程中要轻放,不得随意滚动。
2. 回填土注意事项
(1)管道施工完毕,应及时进行回填,严禁晾沟。
(2)填土时,不得直接将土块砸在管道接口处。
①.管道敷设后应立即进行沟槽回填。在密闭性检验前,除接头外露外,管道两侧和管顶以上的回填高度不宜小于0.5m。
②.从管顶基础至管顶0.7m范围内,沿管道、检查井两侧必须采用人工对称、分层回填压实,严禁用机械推土回填。管道分层压实时,宜采取临时限位措施,防止管道上浮。
③.管顶0.7m以上沟槽采用机械回填时,应从管轴线两侧同时均匀进行,做到分层回填、夯实、碾压。
(2)闭水试验方法:直径小于800mm的管道,采用磅筒闭水;直径大于1000mm的管道,采用检查井闭水。
5、雨水口
(1)按道路设计边线及支管位置,定出雨水口中心线桩使雨水口长边必须重合道路边线。
(2)按雨水口中心线桩,挖槽注意留有足够肥槽,如核对雨水口位置有误差时以支管为准,平行于路边修正位置,并挖至设计深度。
④.回填时沟槽内应清空积水。不得回填淤泥、有机物,回填土中不得含有石块、砖及其它带有棱角的杂硬物体。
⑤.管基支承角150°范围内的管底腋角部位必须用中砂或粗砂填充密实,回填高度从管底填高300,与管壁紧密接触,不得用土或其它材料填充。
4、闭水试验
(1)闭水试验频率:污水管道必须逐节检验(两检查井之间的管道为一节)。
(7)管道安装时,由人工抬管道两端传给槽底施工人员。明开槽,槽深大于3m或管径大于400mm的管道,可用非金属绳索溜管,是管道平稳的放在沟槽管位上。严禁用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。混合槽或支撑槽,因支撑的影响,宜采用从槽的一端集中下管,在槽底将管道运至安装位置进行安装。

室外排水管道安装技术交底

室外排水管道安装技术交底

室外排水管道安装技术交底前言室外排水管道安装是一个非常重要的环节,不仅关乎房屋的使用安全和舒适度,还关乎环境的卫生和美观程度。

因此,在进行室外排水管道安装时,需要遵循一定的技术标准,确保安装方案的可行性和合理性。

安装前的准备工作在进行室外排水管道安装前,需要进行一系列准备工作,以确保整个安装过程的安全、高效、顺利。

工具准备在进行管道安装前,需要准备必要的工具和材料,包括但不限于:•各种管道、接头、弯头、法兰等管道配件;•管道切割、打磨、清洗等工具;•架台、搭板等搭设辅助工具;•手电钻、电锤、钢锤、螺丝刀、扳手、卡尺、量规等常用工具。

现场勘查在进行室外排水管道安装前,需要对现场进行勘查,包括但不限于:•了解施工现场地形和环境,确定管道敷设路径;•确认管道敷设所需长度、直径和数量等技术参数;•调查现场电力、通讯等管线设施情况,避免影响正常使用。

安全防护在进行室外排水管道安装前,需要进行必要的安全防护,包括但不限于:•给施工人员统一配备合格的安全帽、手套、工装鞋等劳保用品;•将现场标记清晰,避免行人误入;•使用合适的防护设施,防止高处坠落等事故。

安装过程的技术要点在进行室外排水管道安装过程中,需要注意以下技术要点,以确保安装质量和安全性。

系统设计在进行室外排水管道系统设计时,需要注意以下要点:•确定地势高差和排放方向,合理规划管道的坡度和径流;•确认管道的材料和规格,保证足够的承载能力和耐腐蚀性;•确定管道支撑方式和支架间距,保证管道稳定性和使用寿命。

施工过程在进行室外排水管道施工过程中,需要注意以下要点:•技术员必须在现场进行检查,保证管道安装的符合技术规范和质量要求;•确保管道铺设平整,避免管道弯曲和损坏;•确保管道接头安装牢固,无漏水现象;•每个管道支架必须稳固并牢固固定。

防腐处理在进行室外排水管道安装过程中,需要注意以下防腐处理要点:•排水管道应经过外表面防腐处理;如涂层、喷漆等方式;•防潮措施必须严密可靠。

室外排水管道工程技术交底

室外排水管道工程技术交底

施工准备(一)作业条件UPVC 埋设管道,应开挖沟槽,沟槽要平直,必须有坡度,沟底夯实。

地下铸铁排 水管道的铺设必须在基础达到或接近±O.OO 标高,房心回填到管底或稍高的高度,房 心内沿管线位置无堆积物,且管线穿过建筑基础处,己按设计要求预留管洞。

暗装管 道(包括设备层、竖井、吊顶内的管道首先应核对各种管道的标高、坐标的排列有无矛 盾。

预留孔洞、预埋件巳完成。

土建支模巳拆除,操作场地清理干净,安装高度超过 3.5m 应搭脚手,并做好安全防护。

室内明装管道要与结构进度相隔二层的条件下进行 安装。

室内地平线应弹好,粗装修抹灰工程已完成。

安装场地无障碍物。

(二)材料要求1. 硬质聚氯乙烯(UPVC )管材、管件、支架、粘接剂应是管材厂家配套产品。

管道规格尺寸应与卫生洁具连接适宜,并有产品质量合格证、相关检验报告及说明 书。

管材内外表层应光滑,无气泡、裂纹,管壁厚度均匀,色泽一致。

直管段 挠度不大于1%。

管件造型应规矩、光滑,无毛刺。

承□应有梢度,并与插口 配套。

码放时地面要平,如果上架应多设几个支点防止管子变形。

冬季防止冻 坏,夏季防止太阳晒。

用到的其他材料有:粘接剂、型钢、圆钢、卡件、螺栓、 螺母、肥皂、铅笔等。

2.铸铁排水管道及管件品种、规格应符合设计要求。

灰口铸铁的管壁应厚度均匀,内外光滑整洁,无浮砂、包砂、粘砂,更不允许有砂眼、裂纹、飞刺和疙瘩。

承插口的内外径及管件造型规矩,法兰接口平整光洁严密,地漏和返水弯的扣 距必须一致,不得有偏扣、乱扣、方扣、丝扣不全等现象。

青麻、油麻要整齐, 不允许有腐朽现象。

沥青漆、防锈漆、调和漆和银粉必须有产品合格证。

水泥 一般采用强度等级P-O32.5的普通水泥,必须有产品合格证、出厂检测报告及 进场复验报告。

用到的其他材料有:汽油、机油、胶皮布、电气、焊条、型钢、 螺栓、螺母、铅丝等。

3. 不得使用国家限制使用和淘汰落后的建材产品。

4. 主要设备、器具应有安装使用说明书。

室外排水管道安装技术交底

室外排水管道安装技术交底

2.7 室外排水管道安装技术交底一、工程概况某小区建筑面积200000㎡,小区内设有室外排水及雨水管线,均采用钢筋混凝土管。

二、施工准备1.材料检验钢筋混凝土管的选用符合规范规定和设计要求。

2.机具准备⑴机械:千斤顶、倒链、皮老虎等。

⑵工具:圆头锤、扁錾、捻凿、撬棍等。

⑶其他:钢卷尺、皮尺、水平尺、量角规等。

3.作业条件⑴已有设计图,并且已经过图纸会审、设计交底,施工方案已编制。

⑵管材、管件均已检验合格,并具备所要求的技术资料。

⑶暂设工程已搭设可用,水源、电源均具备。

⑷室外地坪标高已基本定位。

三、操作工艺1.沟槽开挖与验收首先,按图纸要求测出管道的坐标与标高后,再按图示方位打桩放线,确定沟槽位置、宽度和深度。

其坐标和标高应符合设计要求,偏差不得超过表2.7-1规定。

沟槽尺寸偏差表2.7-1为防止塌方,沟槽开挖后应留有一定的边坡,边坡的大小与土质和沟深有关,当设计无规定时,深度在5m以内的沟槽,最大边坡符合表2.7-2规定。

沟槽边坡坡度表2.7-2为便于管段下沟,挖沟槽的土应堆放在沟的一侧,且土堆底边与沟边保持一定距离。

机械挖槽应确保槽底土结构不被扰动或破坏,用机械挖槽或开挖沟槽后,当天不能下管时,沟底应留出0.2m左右一层不挖,待铺管前用人工清挖。

沟槽开挖时,如遇有管道、电缆、建筑物、构筑物或文物古迹应予保护,并及时与有关单位和设计部门联系,严防事故发生造成损失。

沟底要求是坚实的自然土层,如果是松散的回填土或沟底有不易清除的块石时,都要进行处理,防止管道产生不均匀下沉而造成质量事故。

松土层应夯实,加固密实,对块石则应将其上部铲除,然后铺上一层大于150mm厚度的回填土整平夯实或用黄砂铺平。

管道的支撑和支墩不得直接铺设在冻土和未经处理的松土上。

沟槽检验合格后,即可开挖操作坑。

先根据单根管道长度在沟中准确量得各管接口的位置,并做上标记(注意各部件、附件的长度和操作坑的位置),再画出各操作坑的实挖位置。

室外给水管道安装安全技术交底

室外给水管道安装安全技术交底
技术及安全交底记录
建设工程名称
交底日期
年月日
单位工程名称
记录人
(安装施工员)
交底人
(项目专业技术负责人)
接受交底班组
(给排水班组长)
参加单位
单位代表
(安装专业监理师)
/
/
/
/
交底内容:
室外给水管道安装
1、塑料管道不得露天架空铺设,必须露天架空铺设时应有保温和防晒等措施。
2、给水管道在埋地敷设时,管顶的覆土埋深不得小于500三,穿越道路部位的埋深不得小于700mm。
②敷设在沟槽内或架空的钢管、塑料管和复合管的坐标允许偏差为40三;
③埋地的钢管、塑料管和复合管的标高允许偏差为±50mm;
④敷设在沟槽内或架空的钢管、塑料管和复合管的标高允许偏差为土30mm;
⑤钢管、塑料管和复合管的水平管纵横向弯曲度:直段(25In以上)起点~终点的允许偏差为30mmo
10、管道和金属支架的涂漆应附着良好,无胶皮、起泡、流淌和漏涂等缺陷。ห้องสมุดไป่ตู้
11、管道连接应符合工艺要求,阀门、水表等安装位置应正确。塑料给水管道上的水表、阀门等设施其重量或启闭装置的扭矩不得作用于管道上,当管径250mm时必须设独立的支承装置。
12、给水管道与污水管道在不同标高平行敷设,其垂直间距在50Omm以内时,给水管管径小于或等于20Omm时,管壁水平间距不得小于L5m;管径大于200mm时,不得小于3mo
3、给水管道不得直接穿越污水井、化粪池、公共厕所等污水源。
4、管道接口法兰、卡扣、卡箍等应安装在检查井或地沟内,不应埋在土壤中。
5、给水系统各种井室内的管道安装,如设计无要求,井壁距法兰或承口的距离:管径小于或等于450mm时,不得小于250mm;管径大于450mm时,不得小于350mm;

室外排水管安全技术交底模板

室外排水管安全技术交底模板

一、工程概况1. 工程名称:____________________2. 施工单位:____________________3. 作业班组:____________________4. 施工部位:____________________5. 计划开始日期:________________6. 计划结束日期:________________二、安全注意事项1. 人员配备(1)施工人员必须经过专业培训,了解室外排水管道安装的安全技术要求。

(2)配备足够的安全员和防护人员,负责现场安全监督。

2. 施工准备(1)检查施工人员是否佩戴安全帽、安全带等个人防护用品。

(2)确保施工设备、工具、材料符合安全要求。

(3)对施工现场进行安全检查,消除安全隐患。

3. 施工过程(1)土方开挖:严格按照设计要求进行,注意边坡稳定,防止塌方。

(2)管道安装:确保管道连接牢固,避免管道变形、破裂。

(3)检查井施工:确保检查井结构牢固,排水畅通。

(4)闭水试验:管道安装完成后,进行闭水试验,确保管道无渗漏。

4. 安全防护措施(1)施工现场设置警示标志,提醒施工人员注意安全。

(2)施工区域设置安全通道,确保人员通行安全。

(3)加强施工现场的防火、防爆、防触电等措施。

(4)施工现场禁止吸烟、饮酒,防止火灾事故发生。

5. 应急预案(1)发生安全事故时,立即启动应急预案,组织人员抢救伤员。

(2)对事故原因进行调查,采取措施防止类似事故再次发生。

三、技术要求1. 管道材料(1)室外排水管道应选用符合国家标准、设计要求的高强度、耐腐蚀材料。

(2)管道接口应采用可靠的连接方式,确保管道连接牢固。

2. 管道安装(1)管道安装前,对管道进行检查,确保管道无破损、变形等问题。

(2)管道安装时,注意管道坡度,确保排水畅通。

(3)管道连接时,确保连接牢固,防止管道泄漏。

3. 检查井施工(1)检查井施工应按照设计要求进行,确保检查井结构牢固、排水畅通。

室外排水系统施工技术交底

室外排水系统施工技术交底

室外排水系统施工技术交底一、施工前准备1. 根据设计图纸,确认管道敷设方案及周边施工环境,制定施工计划。

2. 携带必要工具及材料,检查工具是否完好,材料是否符合要求,确保施工过程中使用的工具和材料符合安全要求。

3. 确定施工现场,做好施工前安全交底工作。

4. 对施工现场进行测量,合理布局,标定管道敷设位置。

二、施工过程1. 现场开挖,按照设计要求开挖排水渠道、工作坑及回填坑内污物。

2. 进行基础处理,按要求进行基础处理,能够达到灌浆平整,不起翘不开裂要求。

3. 安装管道,根据设计图纸要求敷设排水管道,每根管道之间的连接要牢固,并且当连接口上下偏差不能过大。

4. 回填土方,回填土方时,严格按照沟槽内坑的实际形状回填,不得留有空隙,尤其是要注意对管道的保护,避免损坏。

5. 桥梁施工,桥梁中应设计好排水口,同时按照原有设计图纸配合好设计要求,确保桥梁建设合理、规范。

6. 沟槽面处理,必须确保沟槽面平整,面宽深符合设计要求,确保施工后水能流通,易于检查和维修。

三、安全保障1. 在施工现场,设置标志牌,提醒过往行人及车辆注意安全,同时要增加安全防护,保障工人的安全。

2. 对施工区域开展安全巡查,发现危险隐患及时处理,并及时做好记录。

3. 对大型机械操作人员进行安全技能培训,严格执行安全制度。

四、施工验收1. 对施工完成的工程进行现场验收,检查是否符合设计要求,是否达到规范要求。

2. 对排水系统的管道、连接口等关键部位进行试压试验,确保管道密封。

3. 记录验收结果,做好后续工作的资料整理及存档。

以上为室外排水系统施工技术交底内容。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(5)各种砖砌阀门井、检查井等均按有防地下水型进行施工。
(6)在高级和一般路面上,井盖上表面应同路面相平,允许偏差为±5 ㎜。无路 面时,井盖应高出室外设计标高 50 ㎜,并应在井口周围以 0.02 的坡度向外做护坡。
(7)车行道下的所有检查井、阀门井井盖、井座均采用重型球墨铸铁双层井座和 井盖。人行道下和绿化带的井盖、井座采用轻型球墨铸铁单层井座、井盖。雨水、污 水检查井、跌水井按国标 02S515 施工。
交底人签 名
接受交底
负责人签 名
技术负 责人
交底时间
质检员 签字
年月日
3 页脚内容
室外排水管和市政雨水污水工程施工组织设计
作 业 人 员 签 字
4 页脚内容
室外排水管和市政雨水污水工程施工组织设计
本表一式两份,班组自存一份,资料室归档一份。
5 页脚内容
B 人工夯实,不大于 200 mm 。
C 管子接口坑的回填必须仔细夯实。
6、井室砌筑
根据设计要求:
(1)排水管埋深小于 1.0m,且管径≦300mm 时,采用¢700 砖砌直筒型检查井。
(2)单侧或双侧有接入管:
1) 管径≦400mm 时,采用¢1000 砖砌直筒型检查井。
2) 管径≦600mm 时,采用¢1250 砖砌直筒型检查井。
5、管沟回填土
在闭水试验完成,并办理“隐蔽工程验收纪录”后,即得回填直径大于 100mm 的块石和冻土块;500mm 以上 部分回填石块或冻土不得集中;用机械回填,机械不得在管沟上行驶。
(2)回填土应分层夯实,虚铺厚度无设计要求,应符合下列规定。
A 机械夯实,不大于 300mm.。
室外排水管和市政雨水污水工程施工组织设计
施工技术交底
施工单位名称
宁德二期搅拌站项 目部
单位工程名称
施工部 位
试验室
施工内 容
编号
JD2-TNHK-
试验室 室外排水管安装
1、工程概况
二期搅拌站试验室室外排水管安装。
2、管基础:本双壁波纹管基础采用原土基础。
3、管道安装
(1)散管和下管:散管,是将检查并疏通好的管子沿沟散开摆好;下管,是将管 施 子从地面放入沟槽内。下管方法分人工下管和机械下管。本工程管材选用 PE 双壁波纹 工 管,重量较小,采用人工下管,采用大绳下系的方法进行。下管时应该谨慎操作,保 技 证人身安全,操作前必须对沟壁情况、下管工具、绳索、安全措施等做认真的检查。
1 页脚内容
4、管道闭水试验
室外排水管和市政雨水污水工程施工组织设计
管道埋设前必须做灌水试验和通水试验,试验时,按排水检查井分段试验,试验 水头应以试验段上游管顶加 2m,时间不少于 30min,逐段观察。试验结果应以《给水 排水管道工程施工及验收规范 GB50268-97》相关规定为准。在闭水试验完成,办理“隐 蔽工程验收记录”。
然后将承插口端面的中心轴线对齐。
(4)接口方法应按下述程序进行:DN400 及其以下管道,先由一人用棉纱绳吊住 被安装管道的插口,另一人用长撬棒斜插入基础,并抵住该管端部中心位置的横挡板, 然后用力将该管缓缓插入待安装管道的承口至预定位置;DN400 以上管道可用两台手扳 葫芦将管节拉动就位。接口合拢时,管节两侧的手扳葫芦应同步拉动,使橡胶密封圈 正确就位,不扭曲、不脱落。
3) 管径≦800mm 时,采用¢1500 砖砌直筒型检查井。
4) 管径=900mm~1200mm 时,采用矩形砖砌雨水检查井。
(3)管道跌水水头大于 2m 时设跌水井,支线跌水处采用竖管式砖砌收口式跌水
2 页脚内容
井。
室外排水管和市政雨水污水工程施工组织设计
(4)给水阀门井采用砖砌收口式阀门井。
术 管道埋深 0.9—1.2 米,拉线找好坡度并做好支护,管道要摆放平整,管道的中心 交 线与两边的检查井预留洞中心在同一条直线上。
底 (2)接口前,应先检查橡胶圈是否配套完好,确认橡胶圈安放位置及插口的插入 内 深度。 容 (3)接口时,先将承口的内壁清理干净,并在承口内壁及插口橡胶圈上涂润滑剂,
