【精品】静电放电测试仪操作规程
综合静电测试仪安全操作及保养规程
![综合静电测试仪安全操作及保养规程](https://img.taocdn.com/s3/m/f2c44550a31614791711cc7931b765ce04087a6d.png)
综合静电测试仪安全操作及保养规程1. 前言静电测试仪是一种专门用来测试静电电压及静电放电的仪器设备,其主要应用于电子制造、半导体制造等行业。
使用静电测试仪需要遵守一定的安全操作及保养规程,以保障操作人员及设备的安全性和稳定性。
本文将为大家详细介绍综合静电测试仪的安全操作及保养规程。
2. 安全操作规程2.1 运行前准备在进行静电测试仪测试前,需要先对测试仪进行检查和准备:1.检查测试仪设备是否正常,主要包括电源线和探针是否有损坏,电源是否正常等;2.检查测试前是否已经接地,以确保测试的准确性。
2.2 操作流程在进行测试时,请遵循以下操作流程:1.首先应将测试仪的探头放在待测试的物品表面上,待测试仪读数稳定后,再进行静电放电测试;2.当测试过程中出现异常情况时,应立即停止测试,确认故障原因并进行修复;3.若测试已经完成,请直接关闭测试仪,将设备置于安全地点。
2.3 安全注意事项在使用静电测试仪时,需要注意以下事项:1.静电测试仪属于高压设备,请勿将探针插入脸部及其他敏感器官,以防剧烈的电击伤害;2.在进行测试前,请确认测试区域内无易燃及易爆物质;3.使用前请查看测试仪设备是否有紧急停止按钮,以便緊急情况下迅速停止测试。
3. 保养规程3.1 周期性保养对于静电测试仪的保养,应该定期进行维护和保养工作,以确保设备的正常使用,并延长设备的使用寿命。
建议定期进行以下保养:1.对测试仪器外观进行清洁,删除在测试过程中积累的灰尘和杂物;2.定期对测试仪进行校准,以确保测试仪的准确性;3.定期检查测试仪的各项部件是否正常,如电源线,探针等。
3.2 急救措施在进行静电测试仪使用过程中,如遇到如下警告信号或异常,请按以下步骤进行应对:1.紧急停止信号:如果测试仪发出紧急停止信号,请立即停止使用,并断开电源,检查设备故障原因;2.误操作:如果测试人员不慎误操作,可以按照测试仪说明书中的操作指导进行处理。
4. 总结综合静电测试仪在电子制造、半导体制造等行业中广泛使用,其安全操作及保养规程对于设备稳定运行及人身安全有着重要的作用。
静电放电测试仪使用方法
![静电放电测试仪使用方法](https://img.taocdn.com/s3/m/4dfcd3712a160b4e767f5acfa1c7aa00b52a9db1.png)
静电放电测试仪使用方法静电放电测试仪是一种用于检测和测量静电放电的设备。
它可以帮助我们了解和控制静电放电现象,以保护设备和人员的安全。
本文将介绍静电放电测试仪的使用方法,包括准备工作、操作步骤和注意事项。
一、准备工作1.选择合适的静电放电测试仪:根据需要选择适用于所要测试的场景和设备的静电放电测试仪。
不同的测试仪具有不同的功能和特点,可以根据需求选择合适的型号。
2.了解测试仪的基本原理和操作方法:在使用前,要仔细阅读测试仪的说明书,了解其工作原理和操作方法,确保能正确操作和使用测试仪。
3.确保测试环境符合要求:在进行测试之前,要确保测试环境符合要求。
主要包括温度、湿度、静电场等方面的要求。
如果测试环境不符合要求,可能会对测试结果产生影响。
4.检查测试仪和测试样品:在开始测试之前,要仔细检查测试仪和测试样品,确保其完好无损。
如果发现任何损坏或异常情况,应及时修理或更换设备。
二、操作步骤1.连接测试仪:将测试仪与电源和测试样品连接。
根据测试仪的连接方式和接口要求进行连接。
确保连接牢固可靠,避免因连接不良而影响测试结果。
2.设置测试参数:根据测试需求,设置测试仪的参数。
主要包括测试模式、测试电压、测试时间等。
根据不同的测试需求,可以调整这些参数以获得最佳的测试效果。
3.放电测试:按下测试仪上的开始按钮,开始进行放电测试。
在测试过程中,要保持测试仪和测试样品的稳定,避免外界干扰。
根据测试仪的要求,可以进行单次测试或连续测试。
4.记录测试结果:在测试完成后,要记录测试结果。
可以通过测试仪的显示屏上的数据、打印输出或电脑软件等方式记录测试结果。
记录的内容包括测试时间、测试参数和测试结果等。
5.分析和处理测试结果:根据测试结果进行分析和处理。
如果测试结果符合要求,可以进行下一步的工作。
如果测试结果不符合要求,需要进行问题排查和处理,以确保设备和人员的安全。
三、注意事项1.遵循安全操作规程:在使用静电放电测试仪时,要遵循安全操作规程。
静电测试仪操作方法
![静电测试仪操作方法](https://img.taocdn.com/s3/m/700342bce43a580216fc700abb68a98271feac0d.png)
静电测试仪操作方法
静电测试仪主要用于检测物体表面的静电电荷。
其操作步骤如下:
1. 准备工作:将静电测试仪放置在平稳无震动的工作台面上,确保仪器与电源连接良好。
2. 开机:将电源插头插入电源插座,并打开电源开关,仪器将开始自检。
待显示屏上显示正常后,进入待机状态。
3. 校准:在进行测试之前,首先需要进行仪器的校准。
通常会提供校准板,将校准板放在测试区域上,并按下校准按钮,等待仪器完成校准。
4. 测试:将待测物体放置在测试区域上,确保与测试仪有良好的接触。
按下测试按钮,测试仪将对物体的静电电荷进行检测。
待测量稳定后,读取显示屏上的测试结果。
5. 结果处理:根据测试结果,判断物体是否存在静电电荷,并进行相应的处理。
如物体存在静电电荷,则可以通过接地等方法进行放电处理。
6. 关机:在使用完毕后,将电源开关关闭,并拔出电源插头。
将仪器放置在干燥清洁的环境中。
操作时需要注意以下事项:
- 操作人员应具备一定的静电知识和操作技能,避免操作不当导致意外事故。
- 仪器应放置在无尘、无湿、无强磁场等环境中,以确保测试结果的准确性。
- 在进行测试时,应注意避免物体与仪器发生碰撞,以免影响测试数据的准确性。
- 测试仪的使用和维护应按照相关的说明书进行,避免误操作和损坏仪器。
- 对于不熟悉操作的人员,建议请专业人士进行操作或提供指导。
ESD测试操作规程

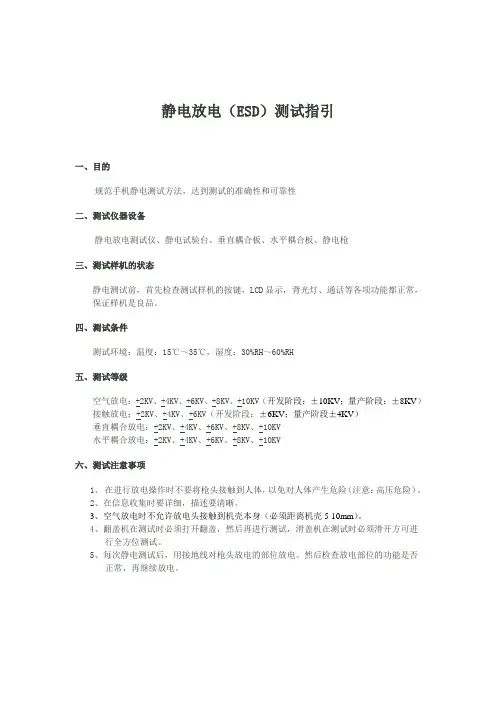

![ESD测试操作规程](https://img.taocdn.com/s3/m/079ed81ecc7931b765ce15f3.png)
静电放电(ESD)测试指引一、目的规范手机静电测试方法,达到测试的准确性和可靠性二、测试仪器设备静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪三、测试样机的状态静电测试前,首先检查测试样机的按键,LCD显示,背光灯、通话等各项功能都正常,保证样机是良品。
四、测试条件测试环境:温度:15℃~35℃,湿度:30%RH~60%RH五、测试等级空气放电:+2KV、+4KV、+6KV、+8KV、+10KV(开发阶段:±10KV;量产阶段:±8KV)接触放电:+2KV、+4KV、+6KV(开发阶段:±6KV;量产阶段±4KV)垂直耦合放电:+2KV、+4KV、+6KV、+8KV、+10KV水平耦合放电:+2KV、+4KV、+6KV、+8KV、+10KV六、测试注意事项1、在进行放电操作时不要将枪头接触到人体,以免对人体产生危险(注意:高压危险)。
2、在信息收集时要详细,描述要清晰。
3、空气放电时不允许放电头接触到机壳本身(必须距离机壳5-10mm)。
4、翻盖机在测试时必须打开翻盖,然后再进行测试,滑盖机在测试时必须滑开方可进行全方位测试。
5、每次静电测试后,用接地线对枪头放电的部位放电。
然后检查放电部位的功能是否正常,再继续放电。
七、静电放电(ESD)测试流程八、测试判定标准样机出现功能暂时性(失效时间大于3秒)或永久性失效(故障不恢复)判为不合格。
出现屏闪或3秒内可自行恢复之故障判为合格。
样机出现严重外观不良(如镜片及装饰件严重掉漆),应判定为不合格。
试验样品无功能降级故障(如通话质量下降,MP3音质降低,摄相图片画面降级),存储的信息不可丢失。
九、记录放电后进行功能测试,将测试中与到的异常情况详细清楚的记录。
附件一静电放电测试仪SANKI(NS61000-2K)的设置指南1.空气放电/接触放电设置a) 首先将SANKI(NS61000-2K)的开关电源打开(按下POWER开关)。
ESD测试操作规程(强力推荐)
![ESD测试操作规程(强力推荐)](https://img.taocdn.com/s3/m/2898a21a227916888486d740.png)
静电放电(ESD)测试指引一、目的规范手机静电测试方法,达到测试的准确性和可靠性二、测试仪器设备静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪三、测试样机的状态静电测试前,首先检查测试样机的按键,LCD显示,背光灯、通话等各项功能都正常,保证样机是良品。
四、测试条件测试环境:温度:15℃~35℃,湿度:30%RH~60%RH五、测试等级空气放电:+2KV、+4KV、+6KV、+8KV、+10KV(开发阶段:±10KV;量产阶段:±8KV)接触放电:+2KV、+4KV、+6KV(开发阶段:±6KV;量产阶段±4KV)垂直耦合放电:+2KV、+4KV、+6KV、+8KV、+10KV水平耦合放电:+2KV、+4KV、+6KV、+8KV、+10KV六、测试注意事项1、在进行放电操作时不要将枪头接触到人体,以免对人体产生危险(注意:高压危险)。
2、在信息收集时要详细,描述要清晰。
3、空气放电时不允许放电头接触到机壳本身(必须距离机壳5-10mm)。
4、翻盖机在测试时必须打开翻盖,然后再进行测试,滑盖机在测试时必须滑开方可进行全方位测试。
5、每次静电测试后,用接地线对枪头放电的部位放电。
然后检查放电部位的功能是否正常,再继续放电。
七、静电放电(ESD)测试流程八、测试判定标准样机出现功能暂时性(失效时间大于3秒)或永久性失效(故障不恢复)判为不合格。
出现屏闪或3秒内可自行恢复之故障判为合格。
样机出现严重外观不良(如镜片及装饰件严重掉漆),应判定为不合格。
试验样品无功能降级故障(如通话质量下降,MP3音质降低,摄相图片画面降级),存储的信息不可丢失。
九、记录放电后进行功能测试,将测试中与到的异常情况详细清楚的记录。
附件一静电放电测试仪SANKI(NS61000-2K)的设置指南1.空气放电/接触放电设置a) 首先将SANKI(NS61000-2K)的开关电源打开(按下POWER开关)。
操作规程_静电放电发生器
![操作规程_静电放电发生器](https://img.taocdn.com/s3/m/aaf6dab5f121dd36a32d82d9.png)
6.RIGHT 向右
7.SELECT 设定 8.RUN/PAUSE 运行/暂停
放电次数:若光标在这行,可通过3、6键选择要改的位 数,再通过1、2键来增大或减小该数字,若为0,则默认为 最大值9999且只在‘设定放电’和‘自动放电’下设置才 有效
UP,DOWN用来上下移动光标,光标所在的行即为选择使 能行; SELECT用于对光标所在行选择切换功能; LEFT,RIGHT可以左右移动光标,主要用于时间间隔、放 电次数、电压设定的数值改变; ADD,REDUCE用于对光标所在位置的数字加/减; RUN/PAUSE用于运行和停止。 注:气隙放电只能在单次放电模式下运行,其它放电模 式下无效。
6. 对仪器进行日常维护保养。
极性切换:若光标在这行,按‘SELECT'可选择‘正压’或 ‘负压’。切换前,须把‘高压上电’选择‘否’,否则 操作无效(4、5、7键有效)
四种模式:若光标在这行,按‘SELECT'可选择放电模式为 ‘单次放电’、‘设定放电’、‘连续放电20pps’、‘自 动放电’(4、5、7键有效。只有在‘接触放电’模式下才 可对其进行选择)
设备操作规程
一. 使用流程 1. 连接电源POWER IN并上电,连接H.V OUT放电枪,打 开后面板‘POWER ON'开关。
版本
A0
编号 图示
设备名称
编制静电放电发生器审核 批准FS510301
日期
三. 操作界面各项菜单功能简介
放电模式:若光标在这行,按‘SELECT'可切换‘接触放电
’或‘气隙放电(4、5、7键有效)
注意事项 1.如果做接触放电试验,选用尖锥形的放电电极,要使放电枪确 实与被试品接触,并保持放电姿势不动。如果做气隙放电试验, 选用球形的放电电极,用手扣住枪机将放电枪接近试品(不能接 触),直到放电发生为止。然后移开枪身松开枪机,按试验要求 的时间间隔,再重新扣住枪机将放电枪向试品靠近,直至另一次 放电发生为止(气隙放电选用手动的单次放电模式)。 2.换放电电极及插入放电枪必须在断电情况下进行。 3.极性切换之前,高压上电须选择‘否’,否则无法切换。 4.试验应在正常操作时,操作人员可能触摸到被测设备表面上的
静电放电设备操作规程
![静电放电设备操作规程](https://img.taocdn.com/s3/m/c061a6d4e109581b6bd97f19227916888486b934.png)
静电放电设备操作规程静电放电设备是一种用于将物体上的静电释放的设备。
静电放电设备在很多行业中都被广泛应用,如电子制造、化工、医药等领域。
为了确保操作过程的安全和稳定性,必须遵守一定的操作规程。
以下是静电放电设备的操作规程,供参考。
1. 设备检查和准备a. 在使用之前,检查设备是否完好无损,包括电源线、接地线、导电材料等是否存在破损或老化等情况。
b. 检查设备的电源是否正常,确认电源开关处于关闭状态。
c. 确保工作区域的安全和整洁,避免任何可能引发静电的火源或易燃物质存在。
d. 将静电放电设备置于稳定的工作台面上,并确保设备与地面接触良好。
2. 操作步骤a. 穿戴防静电服、防静电鞋等防护设备,保持身体和工作环境的导电性。
b. 在操作之前,关闭其他可能产生静电的设备,如电脑、电视、手机等。
c. 将需要放电的物体放置在放电区域内,确保物体与静电放电设备之间有一定距离。
d. 打开静电放电设备的电源开关,将放电头靠近需要放电的物体,保持一段适当的距离。
e. 缓慢移动放电头,使其接触到物体表面,并保持一定的时间,以确保静电得到充分释放。
f. 在放电结束后,关闭静电放电设备的电源开关,将放电头离开物体表面,等待放电头完全冷却后方可收起设备。
3. 安全注意事项a. 在操作过程中,严禁将放电头接触到易燃或易爆物质的表面,以免引发火灾或爆炸。
b. 静电放电设备应避免与湿润物体接触,以免损坏设备或引发其它意外事件。
c. 使用静电放电设备的人员应定期接受相关培训,了解设备使用方法和注意事项。
d. 在使用静电放电设备时,必须保持专注和注意力集中,防止发生意外事故。
e. 设备使用完成后,应及时关闭电源开关,将设备放置在干燥、通风的地方,避免损坏和意外触电。
4. 维护和保养a. 定期检查静电放电设备的电源线、接地线和导电材料等是否存在破损或老化现象,如有问题及时更换。
b. 定期清洁设备表面和放电头,以确保设备性能的稳定和可靠。
静电测试仪安全操作及保养规程
![静电测试仪安全操作及保养规程](https://img.taocdn.com/s3/m/892f91810d22590102020740be1e650e52eacf20.png)
静电测试仪安全操作及保养规程静电测试仪是一款常见的检测仪器,广泛应用于电子产品制造、印刷电路板、塑胶制品、粉末冶金等领域。
在使用过程中,为确保操作安全,避免损坏仪器,需要遵循以下安全操作及保养规程:安全操作规程1. 前提条件在使用静电测试仪之前,必须确保环境地面符合静电测试的要求,环境空气中的湿度与温度符合静电测试的要求。
同时,使用人员必须接受专业培训并了解使用方法和相关安全知识。
2. 操作流程在操作前,请务必熟悉使用说明书及相关规定。
•在使用静电测试仪之前,必须将袖口上提高并尽可能的减少移动,避免产生静电。
•将待测试物放在测试平台上。
•打开静电测试仪电源开关,并按照说明书调整相关测试参数。
•在进行测试时,使用手持静电测试仪进行测试,保证测试过程中没有其他的电源干扰等。
•测试完成后,关闭静电测试仪电源开关。
3. 防护措施操作人员必须保持清醒、专心,谨慎操作。
•在使用静电测试仪时,应避免使用金属物品等进行测试,以免产生影响测试结果或损坏仪器。
•静电测试仪使用时,不要将手插入内部部件或使用力过大的物品在静电测试仪内部进行擦拭等操作。
•在使用静电测试仪时,请不要碰触到测试结果,以免产生静电影响测试结果。
•在操作过程中,严禁任何人员在测试区域内进行闲逛或进行其他攸关电器安全的行为。
保养规程为延长静电测试仪的使用寿命,同时保证其性能,需要遵循以下保养规程:1. 定期检查每隔一定时间进行一次仪器的检查。
首先,对仪器的外壳、连接线以及电源线进行检查,确保其无任何损伤并工作正常。
其次,进行仪器的功能检查并测试仪器的出厂校准状态,保证其测量结果的准确性。
2. 清洁不定期对仪器进行清洁。
首先,使用干净、柔软的棉布或绸布对仪器进行外部清洁。
其次,在检查和维护过程中,应该注意静电测试仪的内部清洁,尽量避免以及清理灰尘等杂物对仪器内部产生影响。
3. 更换零部件更换仪器部件,以确保仪器正常使用。
在仪器使用中,存在部分零部件会有磨损或老化等情况。
静电测试仪操作规程
![静电测试仪操作规程](https://img.taocdn.com/s3/m/0b9a58afde80d4d8d05a4f7d.png)
文件制修订记录
1.0目的
确保使用时得到正确数据,保证使用者有一致操作方法。
2.0范围
适用本厂用来检测使用的FMX-003静电测试仪。
3.0操作使用规范内容
3.1使用之前首先要确认静电测试仪是否在校正期限内;超出期限不可使用,必需送校正合格后方可使用。
3.2首先将静电测试仪的导线夹夹到静电线上,并确认接触牢固。
3.3取出静电测试仪顶部的平行板,单击机器上的POWER键打开静电测试仪,显示屏上方带(+)(-)的符号表示正负极,在测被测物的时候该物体是带正电的时候就在(+)的方格里面显示,在测被测物的时候该物体是带负电的时候就在(-)的方格里面显示。
3.4静电测试仪开启的时候其正前方的两个LED灯同时也会亮,这两个灯就是控制机体与被测物体的距离,他们的最佳距离是25毫米(也就是前方两个LED灯聚焦为一个点的距离)。
3.5根据被测物体电压不同则可以用单位转换键(IB)来转换单位,如果需要保持最大读数的时候单击HOLD键就可以保持,显示屏上会出现HOLD字样;如取消保持,则再单击HOLD键,显示屏上的HOLD字样会消失.如要归零则单击ZERO键。
3.6该机有一个特点在打开机子8分钟的时候它有一个节约电池的模式会自动关机.如果你不需要他在一定时间内关机的时候,就要在开机的时候按住开关键POWER3秒钟显示屏里面出现A.OFF就可以了。
4.0使用静电测试仪时按照被测静电的要求去按各按键的功能,读出显示数值。
5.0测试完毕后,关掉静电测试仪电源开关,静电测试仪为精密测量仪器,各按键不可随意乱按,不可撞击及跌落。
静电放电测试仪操作规程
![静电放电测试仪操作规程](https://img.taocdn.com/s3/m/b04ef93b0b4c2e3f5727635b.png)
静电放电测试仪(三基)操作规程为正确、安全、规范的使用SKS-0230,以评定样机在经受静电放电干扰时的性能,特制定本操作规程。
一、【操作程序】1、按SKS-0230使用说明书接好放电枪,并接通电源。
2、给被试样机施加额定电压。
3、打开静电放电发生器电源开关,将开关拨动到上方CONTACT位置。
按下HV ON 开关,接通直流高压电源,按顺时针方向调节VOLTS ADJUST调节旋钮,使表头显示的电压值为8kV。
4、持枪,将放电枪垂直于被试品表面,按下REDAY键,再按下“枪机”对样机进行放电试验。
按下STOP键并结束该极性放电试验。
5、换极性(+←→-),按3、4重复试验,注意应确保电压调节旋钮逆时针旋转到底且高压开关处于OFF状态方可转换电压极性。
6、试验结束后,应将电压调节旋钮逆时针调到底,使高压开关处于OFF状态,按下“枪机”对着铝板放完电。
然后断开工作电源,拔掉电源插头,撤去电表工作电源,清理好现场。
二、【测试条件】1、环境温度:15℃~35℃;相对湿度2、相对湿度:30%~60%(如果湿度过大,必须经过除湿处理再进行试验);三、【注意事项】1、试验人员必须经培训后才能进行设备操作,操作前应阅读设备使用说明书;2、仪器的F.G端子要良好接地;3、仪器通电后,不得用手触摸放电电极,以防电击;4、仪器使用过程中,不得随意切换量程,如需切换量程,务必先将电压调节旋钮逆时针旋转到底,使高压开关处于OFF状态。
以免在量程切换过程中电压突变损坏高压电源。
5、关机时也必须先将电压调节旋钮逆时针旋转到底,使高压开关处于OFF状态,然后才能切断主机的工作电源,否则关机瞬间电压的突变可能会损坏高压电源。
6、非有关人员严禁操作本仪器。
静电测试仪操作指导
![静电测试仪操作指导](https://img.taocdn.com/s3/m/b29a0584e53a580216fcfe88.png)
测量距离:25mm±0.5mm
响应时间:<秒
准确度:±10电测试仪表操作指导
一、按键说明
1.POWER键 红色) 1.POWER键(红色)是开关键 FMX-003仪器在开机状态如果五分钟内不使用,仪器将会自动关机。如果想继续 操作仪器,需要按【POWER键】并至少保持3秒钟。 2.HOLD键 绿色) 2.HOLD键(绿色)是保持键 功能是持续显示测量指令,在保持模式下是不能测量的。在测量时按一次【保持 键】,测出的数值和进度条将会保持在显示屏上。保持模式显示上面有电池能量 的显示。取消保持模式重新测量,只需再按一次【保持键】。 3.ZERO键 灰色) 3.ZERO键(灰色)是归零键 在开机状态下,仪表处于保持模式或者仪表的读数大于+0.2的时候,归零调整是 无效的。 4.IB键 蓝色) 4. 键(蓝色)是离子平衡键 在测量过程中,这个按键是不能使用的。在导电的情况下,接地。在测量之前, 使仪器保持一个准确的离子平衡,释放掉任何的电荷。
静电测试仪表操作指导
二.操作说明
1.按一次【POWER键】1秒钟,电池指示灯和进度条将会显示
2.读数必须归零,如果没有归零需要使用【归零键】
3.当显示屏上出现进度条和电压的伏特数据时,如果想要保持测 量值使用【保持键】 释放按钮 三.参数标准 接地孔 测量范围:0——±1.49(最低范围) ±1.0kv——±20.0kv(最高范围)
静电场测试仪的使用方法
![静电场测试仪的使用方法](https://img.taocdn.com/s3/m/aa1174792a160b4e767f5acfa1c7aa00b52a9dd2.png)
静电场测试仪的使用方法
静电场测试仪是一种用于检测静电场强度的仪器,广泛应用于电子、化工、纺织等行业。
下面介绍静电场测试仪的使用方法。
一、准备工作:
1. 将静电场测试仪取出,检查是否完好无损。
2. 将测试仪置于平稳的水平面上,并保持垂直。
3. 打开测试仪上方的盖板,插入测试电极。
4. 连接测试仪和计算机,并安装好相应软件。
二、操作步骤:
1. 开启计算机,并打开已安装好的软件。
2. 按照软件提示进行参数设置,包括采样频率、采样时间等等。
3. 将被测物品放置在测试区域内,并确保其与地面接触良好。
4. 点击软件中的“开始测试”按钮,开始进行数据采集。
此时,测试仪会在被测物品周围形成一个静电场,并将其强度转化为数字信号传输给计算机。
5. 测试完成后,点击软件中的“停止测试”按钮,结束数据采集。
6. 根据软件提供的数据分析功能,对所得到的数据进行处理和分析。
可以根据需要生成报告或图表等输出形式。
三、注意事项:
1. 在进行测试前,应确保测试仪的电极和被测物品表面干净,以免影响测试结果。
2. 在进行测试时,应尽量避免周围环境中存在强烈的电磁干扰。
3. 在测试过程中,应注意观察测试仪显示屏上的数据变化情况,并及时调整参数以获得更准确的测试结果。
4. 测试完成后,应将测试仪和计算机等设备归位并妥善保管。
静电放电测试仪SKS使用规程(精)
![静电放电测试仪SKS使用规程(精)](https://img.taocdn.com/s3/m/2d4eb82752ea551810a6877f.png)
静电放电测试仪SKS-0230试验步骤(1)通过后面板上的"POWERIN"插座将仪器与外部电源相连。
(2)将放电枪插入"OUTPUT"插口,注意插入时放电枪插口凹槽在正上方方向。
然后将连接套顺时针方向旋紧。
(3)选择放电模式,如果要做接触放电试验,选用尖锥形的放电电极,拨动开关(前面板(5))拨到上方"CONTACT"位置,如果要做气隙放电试验,选用球形的放电电极,拨动开关拨到下方"AIR"位置,注意,换放电电极及插入放电枪必须在断电情况下进行,以免遭到电击。
(4)将"VOLTSADJUST"旋钮逆时针方向旋到底(应听到旋钮内微动开关咔嗒一声)。
(5)将"POWER"开关选择在"ON"状态。
此时面板上"STOP"指示灯亮。
(6)通过"P-"和"P+"(极性)按钮来选择试验极性。
(7) 通过"SINGLE"、"REPEAT"、"COUNT"和"20PPS"四个按钮来选择放电模式。
(8)如果在"COUNT"放电状态下,设置"DISCHARGE"置数开关确定放电数。
如果在"REPEAT","COUNT"放电状态下,用"INTERVAL"置数开关选择放电时间间隔。
*注意:步骤(6)~(8)均应在"HVOFF"及"VOLTSADJUST”逆时针旋至最小状态时进行。
(9)按下"HVON"按钮。
(10)调节"VOLTSADJUST"旋钮,使数字电压表内的读数达到所需要的值。
静电测试仪操作规范
![静电测试仪操作规范](https://img.taocdn.com/s3/m/2f3b4df5f705cc17552709f1.png)
日 期: 设备型号
轉換開關
靜電環
修订日期 2010.12.28
修订内容 增加作业步骤
备注
版次:A0 CBKH-AD3-028
轉換開關
注意事项:
1》在使用过程中不可随意按动其余开关,以免影响仪器正 常的 工作。 2》机器必须接地,以防对人、对产品造成伤害。 3 》如出现异常立即停止生产并通知技术和人员处理。 4》测试人员两脚必须站于仪器下方的银色区域内,否则测 试无效
接通觸點
核准
审核
制定
NO
1
刘R
2
3
版次 A1
测试仪操作规范
人体静电测试仪操作规范
文件编号 设备名称 作业步骤:
人体静电测试仪
工序 名:
制程别 ห้องสมุดไป่ตู้电测试
示意图:
1、测试人员在穿戴上静电服、静电鞋、帽子、静电环的前 提下才能进行测试 2、测试人员站于静电测试仪上 3、将静电环夹于仪器右侧的黄色金属物上 4、按动仪器中间的银色按钮 a 如测试仪“笛笛”的一直在叫,这说明您身上仍然带着电 需要进行导电工作 。 b 如测试仪有任何响声 说明您的身上已无带电,可进入工 作区域
静电量测仪操作方法
![静电量测仪操作方法](https://img.taocdn.com/s3/m/04ee507e5627a5e9856a561252d380eb629423b2.png)
静电量测仪操作方法静电量测仪是一种用来测量物体表面静电电荷量的仪器。
它常被应用在电子制造、印刷、纺织等工业领域,用于检测和控制静电,保护产品质量和安全。
以下是静电量测仪的操作方法:1. 准备工作:- 仪器箱内应有静电量测仪主机、探头、电源适配器等设备。
- 仪器摆放在单精度型电子天平或精密称重台上,确保水平。
- 仪器通电前应确保室内无静电干扰。
- 操作人员应穿防静电服,并将手或身体上的静电荷放电。
2. 连接探头:- 将探头插头插入仪器背板上的插座。
- 插头插入后转动一定角度扭紧,确保接触良好。
3. 主机开机与校准:- 接通电源后,按住主机开关键3秒以上,待机柔和显示器上电。
- 进入菜单操作界面后,进行静电量测仪的校准操作。
- 在无测试物体时,通过菜单选择“校准”功能,并按照提示操作。
4. 进行测量:- 将待测物体放在电子称台上,使其与静电量测仪接地一致。
- 打开静电量测仪主机,选择测量模式。
- 通过菜单选择“测量”功能,设定测量时间、测量间隔等参数。
- 测量开始后,仪器会持续对物体表面静电电荷进行测量。
- 测量结果会以数值、曲线等形式显示在仪器屏幕上。
5. 测量数据处理:- 测量结束后,可以通过菜单选择“保存”功能,将测量数据存储在仪器内部记忆卡或U盘中。
- 数据传输到计算机后,可以使用数据处理软件进行进一步分析和报告。
6. 仪器维护:- 定期(一般为每月)进行静电量测仪的校准,确保测量结果准确。
- 清洁探头和测量区域,避免灰尘等杂质影响测量结果。
- 定期检查电源线、接线等是否损坏。
- 长时间不使用时,应断开电源、封存仪器,并存放在干燥、防尘、温度适宜的地方。
以上是静电量测仪的操作方法,希望能对您有所帮助。
在操作中,需要仔细阅读相关说明书并按照要求操作,确保安全并获得准确的测量结果。
3200-07.1 SKS-0230静电放电测试仪操作规程(三基)
![3200-07.1 SKS-0230静电放电测试仪操作规程(三基)](https://img.taocdn.com/s3/m/788e851e5f0e7cd1842536ac.png)
年月日
二、【测试条件】
1、环境温度:15℃~35℃;相对湿度
2、相对湿度:30%~60%(如果湿度过大,必须经过除湿处理再进行试验);
三、【注意事项】
1、试验人员必须经培训后才能进行设备操作,操作前应阅读设备使用说明书;
2、仪器的F.G端子要良好接地;
3、仪器通电后,不得用手触摸放电电极,以防电击;
4、仪器使用过程中,不得随意切换量程,如需切换量程,务必先将电压调节旋钮逆时针旋转到底,使高压开关处于OFF状态。以免在量程切换过程中电压突变损坏高压电源。
5、关机时也必须先将电压调节旋钮逆时针旋转到底,使高压开关处于OFF状态,然后才能切断主机的工作电源,否则关机瞬间电压的突变可能会损坏高压电源。
6、非有关人员严禁操作本仪器。
底图号
资料来源
编制
装订号
审核
标准化
提出部门
批准
标记
处数
更改文件号
签字
日期
SKS-0230静电放电测试仪(三基)
操作规程
3200-07.1
安特仪表集团
有限公司
静电放电测试仪(三基)操作规程
3200-07.1
共1页
第1页
为正确、安全、规范的使用SKS-0230,以评定样机在经受静电放电干扰时的性能,特制定本操作规程。
一、【操作程序】
1、按SKS-0230使用说明书接好放电枪,并接通电源。
2、给被试样机施加额定电压。
3、打开静电放电发生器电源开关,将开关拨动到上方CONTACT位置。按下HV ON开关,接通直流高压电源,按顺时针方向调节VOLTS ADJUST调节旋钮,使表头显示的电压值为8kV。
静电放电、操作规范
![静电放电、操作规范](https://img.taocdn.com/s3/m/6dd597ddad51f01dc281f1bd.png)
9.0进行放电点的选择。选择方法如下:
9.1对EUT直接施加的放电仅适用于在正常使用时人员可能接近的EUT上的
一些点和表面;
9.2在EUT内部,除了厂家规定有使用静电放电保护措施的明确指示外,仅适用被准许用户维修的点或表面;
9.3对于表面涂漆的情况,如果厂家没有注明漆膜是绝缘的,则发生器的尖端应穿入漆膜;
8.1打开放电枪上的电源开关;
8.2控制面板的设置
8.3根据实验要求选择面板右上角的放电方式:接触放电方式或空气放电方式;
8.4电压的选择:
8.4.1使用上下键来升高或降低施加的电压幅值;
8.4.2使用“LEVEL”选择四档预选好的电压值,如4KV,8KV,15KV等;
8.5单击右起第二个键进入放电重复频率“REP.”的选择
7.2立式设备:EUT与电缆应经过厚度为0.1米的绝缘木桌与接地参考平面隔开;
7.3EUT在有代表性的运行条件下运行
7.4将接地线与地相接,保证接地良好;
7.5根据放电方式的不同选择或更换放电头:圆形放电头是空气放电用,锥形放电头是接触放电用;
7.6根据EUT的不同选择不同的试验等级;
8.0仪器设备地操作
2.0范围
2.1本实验室之静电放电测试设备。
3.0定义
ESD : Electrostatic Discharge静电放电
AD: Air Discharge空气放电
CD: Contact Discharge接触放电
4.0权责
由实验室相关工程师负责执行操作.
5.0测试条件
5.1环境温度:15℃-35℃;
如果eut过大不能保持此距离要求则应使用另一块相同的hcp并与第一块短边一侧距离03米但此时必须将桌子扩大或使用两张桌子这些hcp不必焊在一起而应经过阻性电缆接到grp72立式设备
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
静电放电测试仪(三基)操作规程
为正确、安全、规范的使用SKS-0230,以评定样机在经受静电放电干扰时的性能,特制定本操作规程。
一、【操作程序】
1、按SKS-0230使用说明书接好放电枪,并接通电源。
2、给被试样机施加额定电压。
3、打开静电放电发生器电源开关,将开关拨动到上方CONTACT位置。
按下HV ON 开关,接通直流高压电源,按顺时针方向调节VOLTS ADJUST调节旋钮,使表头显示的电压值为8kV。
4、持枪,将放电枪垂直于被试品表面,按下REDAY键,再按下“枪机”对样机进行放电试验。
按下STOP键并结束该极性放电试验。
5、换极性(+←→-),按3、4重复试验,注意应确保电压调节旋钮逆时针旋转到底且高压开关处于OFF状态方可转换电压极性。
6、试验结束后,应将电压调节旋钮逆时针调到底,使高压开关处于OFF状态,按下“枪机”对着铝板放完电。
然后断开工作电源,拔掉电源插头,撤去电表工作电源,清理好现场。
二、【测试条件】
1、环境温度:15℃~35℃;相对湿度
2、相对湿度:30%~60%(如果湿度过大,必须经过除湿处理再进行试验);
三、【注意事项】
1、试验人员必须经培训后才能进行设备操作,操作前应阅读设备使用说明书;
2、仪器的F.G端子要良好接地;
3、仪器通电后,不得用手触摸放电电极,以防电击;
4、仪器使用过程中,不得随意切换量程,如需切换量程,务必先将电压调节旋钮逆时针旋转到底,使高压开关处于OFF状态。
以免在量程切换过程中电压突变损坏高压电源。
5、关机时也必须先将电压调节旋钮逆时针旋转到底,使高压开关处于OFF状态,然后才能切断主机的工作电源,否则关机瞬间电压的突变可能会损坏高压电源。
6、非有关人员严禁操作本仪器。
设施验收单
设施日常保养项目表
注:保养后,用“V”表示日保,“ ”为周保、“ ”为月保,“X”表示有异常情况,应在“异常情况记录”栏予以记录。
