手工制作激光雕刻机废旧光驱的涅盘之路
DIY——教你如何用两个废旧光驱制作激光雕刻机
DIY——教你如何用两个废旧光驱制作激光雕刻机江湖传言：只要用两个废旧光驱加上一些小部件就能制作出一台桌面激光雕刻机，小编将信将疑。
于是亲自动手，历时5天（包括买东西等快递的时间），终于DIY出一台激光雕刻机。
颇有成就感，现在就来手把手教你吧。
硬件材料准备首先当然是要准备齐所有的材料：1. 两个废旧光驱如家里有废旧电脑，拆下来就好。
没有的话，淘宝购买，也可以咸鱼，10+块一个。
以防万一，小编买了三个。
（事实证明，未雨绸缪是对的）。
2. 激光模组和激光模组固定底座激光头当然必不可少，参数如下。
固定底座用来固定激光头的。
友情提示：这个激光虽然不能烧穿木头，但是足以亮瞎双眼。
所以千万别直视激光束，即便是直视反射光也一样非常危险。
注意安全技术参数：波长：650nm（红色激光，）光功率：200～250毫瓦电压：3～5VDC （可使用手机电池或三节干电池等）电流：小于350毫安直径：12毫米长度：45毫米接线方式：红色为正极，黑色为负极（2.54插头，默认插头带三角标记正极）激光头底座3. 单片机和各种控制模块单片机当然是选择Aarduino UNO R3 开发板。
Aarduino UNO 可以轻松控制两路步进电机，而且和相关软件兼容，编程简单，是制作雕刻机的不二选择。
Aarduino UNO方便的话再买个扩展板，接线比较容易。
扩展板接下来是一个开关驱动模型，用于控制激光的通和断；两个A3967步进电机驱动器，用于驱动雕刻机两个方向的步进电机。
4. 电源适配器硬件部分最后就是电源了，没有电可不行。
这个就自行准备了，不再赘述。
雕刻机组装东西准备好了，当然要把它们都装起来。
第一步是拆光驱，获取所需要的部分。
怎么拆就不说了，自己琢磨吧。
下面就是最核心的部分了，步进电机驱动铜制螺杆转动，带动白色和黑色的塑料基座平动，就可以作为雕刻机一个方向的驱动器。
余下的这些都是废料，当然你可以将金属支架和黑色的支架作为激光雕刻机的底座。
旧光驱制作激光雕刻机的全过程
旧光驱制作激光雕刻机的全过程
废旧光驱做微型两台废旧光驱一个两个A4988一个12V2A一个250mv激光头一块亚克力板导线若干螺丝若干AB胶
2. 拆解光驱
由于微型激光雕刻机我做好了快有半个月了，有些图片当时没拍，所以这里有些图片是网上找的。
注意：拆到这里后，剩下的材料不要丢。
比如激光头两边的强力磁铁，光驱外壳和塑料螺丝等。
图中红框处为强力磁铁所在位置。
3. 引出电机引脚
注意：电机引脚顺序是乱的。
最好标出引脚顺序（如图中红框所示）。
4.固定亚克力板，给x轴光驱加柱脚
下面那个光驱我定义成x轴，上面那个则是y轴。
这里把x轴光驱中的塑料削成平面，用AB胶把亚克力板粘上去。
给x轴四个支撑的柱脚，且每个柱脚下都加颗螺丝。
做到这里x轴光驱就可以放一放了。
5. 固定y轴光驱和支架。
角铁架子光驱激光雕刻机机
将废旧光驱改造成超级玩具
自从听朋友说TB上卖的激光管可以把报纸割开后我就开始琢磨这个玩具了.
友情提示,激光很危险,操作需谨慎!!
1
制作过程还是蛮纠结的,一开始考虑用51单片机串口与计算机通讯,然后驱动X和Y轴.研究了半天找不到51能翻译G代码的程序.
到处看看,突然发现有个叫MACH3的软件,可以通过并口驱动XY轴,MACH3原本就是雕刻机软件,这样一来事情就变的非常简单了.
拆2个旧光驱,需要里面的步进电机和导轨,在光驱里面是否能拆出步进电机全靠运气,现在很多光驱都是普通电机了.然后就是用角铁
做个框架
.
2
这是做好的
Y轴.
X轴也做好了,拼接起来.要保证水平和垂直度.角铁的质量非常差,估计全是废铁重新回炉的.锯坏了3根锯条.
3
4。

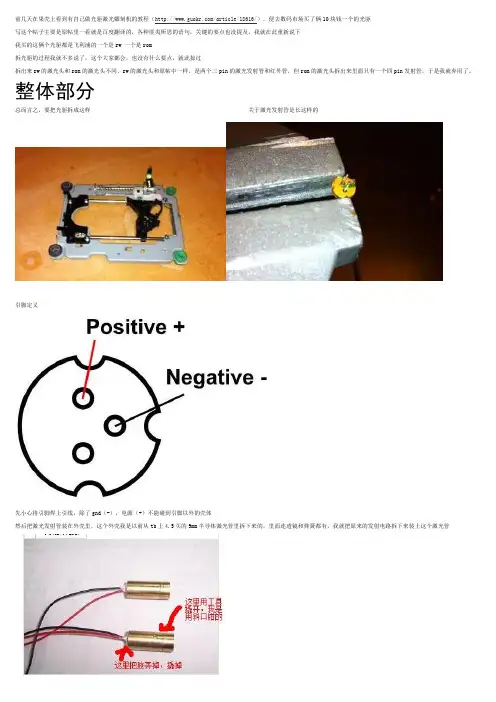

雕刻机补充教程
前几天在果壳上看到有自己做光驱激光雕刻机的教程（/article/18616/），便去数码市场买了俩10块钱一个的光驱写这个帖子主要是原帖里一看就是百度翻译的，各种匪夷所思的语句，关键的要点也没提及，我就在此重新说下我买的这俩个光驱都是飞利浦的一个是rw 一个是rom拆光驱的过程我就不多说了，这个大家都会，也没有什么要点，就此掠过拆出来rw的激光头和rom的激光头不同，rw的激光头和原帖中一样，是两个三pin的激光发射管和红外管，但rom的激光头拆出来里面只有一个四pin发射管，于是我就弃用了。
整体部分总而言之，要把光驱拆成这样关于激光发射管是长这样的引脚定义先小心将引脚焊上引线，除了gnd（-），电源（+）不能碰到引脚以外的壳体然后把激光发射管装在外壳里，这个外壳我是以前从tb上4.5买的9mm半导体激光管里拆下来的，里面连透镜和弹簧都有，我就把原来的发射电路拆下来装上这个激光管这样激管部分就做好了，我手上的这个管子在在3.3v上有186ma，感觉有点超载的感觉，可以加个电阻来限流试试然后分别把俩托架上的步进电机的软排线换成较长的引线，当然如果你电路板的接口支持也可以不换将其中一块托架固定到光盘托盘（也是光驱里拆下来的）上，另一个横过来固定到光驱的塑料架子上然后立起来交叉固定电路部分接下来是电路部分，使用一块arduino nano和两块A4988模块A4988模块一共有16pinGND接0VVCC接+5VVMOT接步进电机电源（+12V或者+9V或者+5V均可）MS1/MS2接+5VMS3接0VENABLE接0VRESRT/SLEEP接5V---以上为两块A4988相同接法一块的STEP接nano的D2DIR接nano的D51A/1B/2A/2B接其中一个步进电机的四根线另一块STEP接nano的D3DIR接nano的D61A/1B/2A/2B接其中另一个步进电机的四根线激光管可由nano的D12控制这是测试的时候：代码部分1.下载winAVR2.下载XLoader3.下载工程文件（https:///grbl/grbl）4.解压5.打开winAVR的PN，6.file-new-project（新建工程，其中的步骤不多说了）7.载入解压出来的文件与文件夹（就是3/4步骤里解压出来的文件和文件夹）8.tools-make all（如果报错就先make clean然后make all）9.打开XLoader10.选择型号为nano 328p（uno/nano都有选择的）11.选择串口（这个去串口管理器里找）12.载入hex文件（在解压的工程文件下，名为grbl.hex）13.upload（上载完成会弹窗）14.打开arduino15.打开串口16.选择结束符为回车17.发送字符串“ $$”18.发送字符串“ $0=53.333”19.发送字符串“ $1=53.333”20.发送字符串“ $7=8”21.发送字符串“ $8=100”软件1.下载Inkscape（/）2.下载LaserEengraverExtension（/instructables/laserengraver.zip）3.下载G-codeSender（https:///downloads/Ott ... der/gcodesender.exe）4.安装Inkscape5.解压LaserEengraverExtension6.将解压后的文件放置到Inkscape的安装目录下/share/extensions中（替代）7.打开Inkscape8.文件文档属性9.如下图设置文档属性10.画图11.扩展-leaer...-leser....12.设置G代码文件输出设置文件名设置路径13.打开G-codeSender14.选者com口，点击OPEN15.载入.nc的G代码文件15.点击print调试由于我的激光管烧掉了，，就用笔代替做了测试。
DVD光驱手动改造激光雕刻机
DVD光驱手动改造激光雕刻机最近偶然在网上看到网友用DVD光驱改造的激光雕刻机，一下子就把我给吸引住了，于是乎就决定自己也要动手做一个，然后就有了今天这个作品，原先打算所有的电路包括控制系统和上位机都自己做，但是由于时间仓促，我还是用了网络上流的典型的控制器和上位机；虽然有些地方没有做到自己计划的好，但是自我感觉该作品还是做的比较好的，如果以后有充裕时间的话我还是会继续做自己的控制系统和上位机；该作品断断续续做了大半个月（因为部分器件不好找加上时间不是很充裕），期间也遇到不少麻烦事，但是功夫不负有心人，终于整体调试成功，到目前为止没有出现任何异常问题！首先给大家看一段成品的视频演示效果：这里要注意一下，并不是所有的材料都可以雕刻的，一般选用深色的东西比较好，也就是要吸光的东西，木板是最好的材料，但是我这边没有我就用快递盒的纸片（俗称牛皮纸），其次我发现生活中常用的卡片也是可以的，比如银行卡，只要卡片上有一层喷绘就可以，如果你怕银行卡丢的话可以将自己联系方式的二维码雕在银行卡上面；在电话卡片上雕出自己的名字和二维码：是不是感觉很酷，很霸气？如果喜欢就赶紧自己动手做一个吧！在制作前我们需要准备一些必要的东西：一、DVD光驱两台（也就是台式电脑上的光驱，我自己在淘宝上买的10块钱一个）二、控制器（这里我用的是Arduino UNO R3最小系统）三、激光头（200mW激光模组，建议买成品，二三十块钱一个）这里特别提醒一下：该激光虽然功率不是很大，但是足以烧毁人的眼睛，所以在调试和使用过程中，请千万不要眼睛直视激光，建议自己买一只电焊用的墨镜，普通五金店有卖，这几块钱一定不能省！四、电源（这里我用的是一个220V转5V/1A 12V/1A双输出的开关电源模块，淘宝上有卖的二十几块钱一个）五、继电器模块（用于控制散热风扇，这个可以不要，如果需要单独控制散热风扇的话就加上）六、散热风扇（12V 建议用40×40的）七、电源线一条八、可选配件（电源插座、电源开关、保险座；这些东西如果实在没有也可以不用）九、工具（一字、十字螺丝刀、美工刀、角尺、电烙铁、胶枪、电钻等等一些DIY必备工具）十、铜柱、螺丝、导线、扎带若干；铜柱尺寸自己根据需求选定！硬件部分、激光调试、软件的安装和配置以及雕刻方式就不在这里阐述了，整理在附件里，可以自行下载查看！。
自制光驱雕刻机diy教程
自制光驱雕刻机diy教程最近D的光驱雕刻机。
同步双Z轴侧面飞机的图纸字有人感兴趣的吗。
多的话明天把制作的一些心得贴出来。
第一步：要拆解4台光驱，看运气了，最好是拆那种稍微老那么点的光驱，能拆出4个步进电机备用。
第二步：将其中的3个光驱搭成我做的那样为什么是这种结构呢？原因是我找不到理想的材料来想制作龙门式的雕刻机，所以我仅用了光驱本身作为结构支撑，缺点是要多用一个光驱，来做双向Z轴。
而且到后面做驱动的时候发现Z轴需要两个A3967SLB来同步驱动。
但是等到真正完成之后我突然发现双侧Z 轴有一个好处，就是Z轴可以稍微多受一点力，承受较重的电机，为后面做雕刻时需要用到较重的电机打下了基础，而且电机也更加的容易安置主轴刚好可以穿过稳稳的放在上面。
第三步：你会发现底下的那一轴（定为Y轴）和两侧的Z轴机构很好制作，只需要用电钻钻几个孔就好了，相信应该不难，随后难题来了，剩下的光驱无法做上面的一轴（定为X轴），所以我们需要自己动手制作，根据自己拆出的光驱以及最后搭出来的框架，自己计算X轴的面积，算好后用亚克力板把结构慢慢切出来，确实X轴手工不好切，我是用的电烙铁先弄出大概，然后用电磨慢慢切掉多余的部分如果只做光雕的话其实硬纸板就好啦。
应为不需要承受多大的重力或者做成PCB直接去打样，不过是要费点米的做X轴的时候还有一个问题，就是两个滑竿怎么固定，我偶然间发现了一个好东西（现在见到的不多了，不知道叫什么，我知道是以前农村房子里面墙上排线用的，图上那个白色的，我是偶然从我老爸那得来的）发现正好可以固定2各滑竿剩下的就是把X轴固定在Z轴上，很简单。
第四步：制作电机驱动，我用了4个Easydriver记得加上散热片，这鬼东西有点发热。
某宝上淘有卖15一个左右，不想买的自己做也行，这个是开源硬件原理图什么的网上都能找到，就是A3967。
Z轴的两个步进SETP和DIR 要接一起，以达到同步的目的，其他的没什么。
第五步：核心主控，Atmel出产的主控芯片ATMEGA328P，自己做各最小系统，程序就用GRBL控制起来不错grbl参数配置$0=53.333$1=53.333$2=53.333$8=100第六部：调教，最困难的一步，由于手工精度是无法保证的，只能慢慢调。
LASER Engraver DIY TUTORIAL v1.3
E-Home电子之家光驱激光雕刻机DIY教程V1.3一、前言DIY是一个玩与学结合的神奇之旅，E-Home所提倡的DIY不是盲目茫然地折腾，而是需要有一颗爱学习爱钻研爱捣鼓的心，“相信科学，理论支撑，边玩边学”是DIY不变的宗旨！下面开始一起走进光驱激光雕刻机DIY的世界吧！二、硬件篇先检查配件包装是否良好，所有配件发货前我们均测试合格。
系统接线参考图如图1所示，如不清晰，请直接打开文件夹内“DIY光驱雕刻机接线图(V1.2).jpg”进行查看。
图1 系统连接参考图心急吃不了热豆腐，在连接硬件时要细心，硬件连错了，后面的上位机软件弄了也是白搭。
在按照上面参考图连接时需要注意以下几点：1、千万不可带电连接元器件，连接完成后仔细检查无误后再上电测试。
2、A4988步进电机驱动模块的VMOT引脚需单独供电，供电电压范围：DC 8-35V 。
3、若自行使用排母供A4988模块插拔，则一定要注意切不可插反，引脚一定要对应好，否曾会将模块直接烧坏，后果自负。
4、A4988模块上的可调电位器，我们在发货前均已经测试调整好电流大小。
请不要轻易改变，电位器用来调节输出电流大小的，如果电流过大很容易使光驱上的步进电机发热甚至烧坏。
如更换其他步进电机需要调节的话，顺时针为增大电流，调节时动作要缓慢。
5、光驱步进电机的连接顺序一般为：小排线按顺序依次和模块2B 2A 1A 1B相连。
所示。
按照下图的顺序沿着小排线上的走线找到步进电机上的焊点焊上即可。
图2 步进电机相序连接参考图三、软件篇再次确认硬件连接是否正确，确认无误后下面就开始进行电脑上位机的软件安装及相关设置吧。
第一步，确保电脑上已经成功安装Arduino的驱动。
资料包里有驱动文件，或者直接连上Arduino用驱动精灵软件自动检查识别安装驱动即可，驱动安装我们就不赘述了。
第二步，给Arduino主控板烧写Grbl固件程序。
Grbl程序主要是负责来翻译G代码，然后向电机、激光头发送指令告诉他们按照怎样的轨迹移动、工作。
创意小发明：DIY小型激光雕刻机
创意小发明：DIY小型激光雕刻机在其他坛子里偶然看到自制激光雕刻机的视频，心痒痒的也想搞一个，为了节省时间我先买了一个开发板，又找了一些个电脑报废的零件和物品。
接下来就开始了从网上淘零件组装雕刻机的过程。
先上成品图：主要配件：1、从光驱拆的步进电机2个我买的是焊接好线的八九块一个（注意下焊接的线容易脱落，最好用热熔胶枪固定下焊点位置）2、手里现有的 51单片机开发板（51单片机最小系统也可）3、250mw的激光模组一个再加一个12mm散热座三四十左右4、L298N 步进电机驱动板 2个六七块钱一个5、杜邦线公母头母母头公公头若干（有一部分用导线代替也可以）6、小的水平仪（买电视挂架送的，有些挂画也送）7、路由器交换机的12V电源1个（我试了下9V也可）8、ULN2003 一个我买的6毛一个首先是制作支架看到有酒盒子做的拿废光驱壳做的我是用小米相机的盒子（没有裁切铁皮的工具，就地取材）底跟盖垂直用螺丝或者胶枪固定，然后将两个步进电机一个用螺丝固定在垂直面一个固定在水平面注意用水平仪确定横平竖直，不然雕刻出来的图形就是变形的在水平面的光驱滑块上面放一块亚克力或者其他平板并用胶枪固定作为雕刻平台，记得用水平仪调整水平。
将激光模块用软铁丝固定在垂直电机的滑块上，注意调整激光模块角度确保横平竖直。
下面是接线（自己手工画的，请不要笑）用杜邦线将开发板 P1.0-P1.3 P1.4-P1.7 分别接L298N的 In1-In4 将12V电源的正极（圆孔插头中间为正极）接两个L298N的12V 12V电源负极（插头外面的金属）接两个L298N的GND，再与开发板芯片的GND相接，再与ULN2003的左下角倒数第一个针脚以及激光模组的GND连接起来从任意一个L298N的5V引线接ULN2003的右下角倒数第一个针脚杜邦线将开发板 P2.0 接ULN2003的左下角倒数第二个针脚，右下角倒数第二个针脚接激光正极将L298N的马达A、B输出接步进电机 A A- B B- （我买的电机是按照 A A- B B-排列的，也有不一致的，用万用表测电阻 A A- 或者B B-之间的电阻很小，接错电机抖动不走，换下顺序就好）开发板usb口接电脑烧录程序打开雕刻程序，选择4800波特率打开端口用图片或者文字测试下电机运行情况。
自制激光雕刻机图解
自制激光雕刻机图解
其实已经做好很久了，但是苦逼地学业繁忙之中，今天正好看见某位求助，于是发出来吧。
包括硬件上的，和软件上的，基本应该大概也许可以当教程看的。
当然，组建的时候拍了很多照片，比较详细，但是苦逼的我因为相机上装了CHDK，用读卡器时忘记解除写保护，于是数据丢失数据恢复后大部分图片不可用，只剩下一些，但结构各位都可以看得清楚，结构各位自己去想了哦。
那幺，这是买来的两枚滑台，图下方的阴影就是无法恢复的数据。
是这样一个结构，丝杆转动的时候，滑块就会跟着动。
几十块钱的激光器，实际功率在100多mW吧，估计
铜柱以好基友胶粘在滑台上，不用的话会被挡住。
一片覆铜板。
diy激光雕刻机
1 工具和材料大部分硬件都可以利用废品制作。
铝型材、中密度纤维板和各种螺母、螺栓以及导线。
但部分物品需要你另行购买。
大部分电子器件都可以在 Sparcfun 上找到，其余的可以到E-bay或者旧货交换市场碰碰运气。
○ 1.激光发射器外壳(图中)○ 2.Easydrive 驱动器电路(图中)○ Arduino (这是控制电路的核心)○ Easydrive 步进驱动器○ 两台 DVD-rom 驱动器 (要是你运气不好的话也许会需要更多)，并且至少需要一台DVD-R 驱动器来提供激光发射器○ 激光发射器外壳 (在E-bay上可以找到零售的)○ 激光发射器驱动电路 (这玩意儿有许多替代品，我用的是简单的基于LM317 的电路)○ 各种螺帽、螺栓以及其他的建材。
2 拆解 DVD-Rom 驱动器坏掉了的 DVD-Rom 驱动器● 在 DVD-Rom 驱动器中你所需要的只有步进电动机组件和激光二极管。
我的运气不太好，发现我的 DVD-Rom 带有一块非常难处理的塑料组件。
于是我拆开了三台 DVD-Rom 驱动器，却只用了两台里的零件。
拆解的过程相当有难度，而且我打开过的大部分 DVD-Rom 驱动器差不多都是这样的。
此处正下方有个小型的直流电动机，你可以把它拿出来为将来的制作项目做准备● 在移除了驱动器底部的螺钉以后，你就能把它像个盖子一样掀开了。
你很可能会在底盖下面看到两块电路板，这两块对我们都毫无用处。
但是要记得保留下其他有用的零件，供其他的制作项目使用。
例如在靠前的电路板下面有一台值得留下来的小型直流电动机。
● 现在你就该把前面板连同前置托盘一起拆下来了。
当你把托盘拉出来以后前面板就会变得松散(只要利用一根发夹和前面板上的那个小孔就行了)。
● 接下来的步骤需要拆卸螺钉，或许还需要一些蛮力。
拆除两块电路板。
当心连接在步进电动机上的排线。
需要将这个电动机拆除。
● 如果你把 DVD-Rom 驱动器的右侧朝上放置并把顶盖移除，就应该能发现我们正在寻找的东西——步进电动机组件。
diy激光雕刻机
diy激光雕刻机DIY激光雕刻机激光雕刻技术已经成为一种越来越受欢迎的艺术和工艺品制作方法。
它不仅能够用于个人创作和装饰，也广泛应用于工业生产和制造领域。
然而，购买一台专业的激光雕刻机价格昂贵，对于一些个人和小企业来说，这并不是一个经济实惠的选择。
幸运的是，通过DIY （自己动手做）的方式，你可以自己构建一台激光雕刻机，以满足个人或商业需求。
在开始制作DIY激光雕刻机之前，首先需要明确你的目标。
你是否只是想雕刻一些木材、皮革或塑料制作的小物件，还是需要一台能够处理金属材料的更强大的机器？这个因素将在后续的材料选择和设计中发挥关键作用。
第一步是选择适当的激光模块。
这是激光雕刻机最核心的部件，因为它会产生激光束以进行切割或雕刻。
市场上有许多不同功率的激光模块可供选择，你需要根据你的需求和预算来决定。
较低功率的激光模块适用于非金属材料的简单切割和雕刻，而较高功率的激光模块则适用于更复杂和耗能较高的任务。
接下来，你需要选择适合DIY激光雕刻机的材料。
整个结构的制造材料应该具有足够的强度和刚性，以保证机器的精确性和稳定性。
铝合金是一种常用的材料，因为它既轻便又具有足够的强度。
此外，还需要一些其他金属、塑料和橡胶零件来组装机器的其他部分，如传动系统、轨道和支架等。
设计和组装DIY激光雕刻机的一个重要方面是运动系统。
为了实现精确的切割和雕刻，机器需要能够在三个平面上移动激光头。
这可以通过使用步进电机和配套的线性导轨来实现。
这样的设计将确保激光头在工作过程中能够准确地定位和移动。
此外，你还需要选择一个控制系统来控制DIY激光雕刻机的运动和功率输出。
Arduino是一个非常流行和适用的控制平台，你可以选择一个适合你的项目的Arduino控制板。
通过编程和连接配套的传感器，你可以实现自动化操作和高度灵活的雕刻过程。
最后，让我们谈谈安全问题。
激光雕刻机使用的激光束对人体和周围环境有潜在的危险。
因此，你需要采取适当的安全措施来保护自己和他人。
利用光驱DIY便携式激光雕刻机MINILASER教程
极客的玩具利用光驱DIY便携式激光雕刻机MINI LASER。
极客，总是在折腾的路上，生命不息，折腾不止！光驱这个词已经逐渐淡出了我们的视线，光驱时代已经远去了，那些年我们鼓捣的光驱现在身在何处？也许你将它改造成了移动光驱，也许你将它改造成了CD播放机，也许你将它改造成立硬盘抽屉，但是在极客看来，这些都是浮云，下面我来告诉你，旧光驱还可以满血复活变身高大上。
成品机展示：后期和朋友合作开发了一款傻瓜式的雕机软件。
操作简单，同时支持图片雕刻和G代码雕刻。
目前主控制板已经批量成品化，需要的可以去我的淘宝店看看，各种配件、机架都有。
for-mens.taobao./相关技术资料可以登陆我的，或者加入QQ群：288290365fragerl./diy/这事还要从2014年1月份下旬说起，一日在网上一个国外的DIY论坛无意中翻到一篇帖子，进入作者后看到了下面这段视频，我就中毒了。
中毒后的典型症状就是日思夜想，不停的琢磨这么玩意儿到底是怎么弄的。
后来追溯到了这样一个，里面有技术介绍。
可惜俺这三脚猫的英语水平实在消化不了这些容，于是就在国寻找资源，果然在.guokr./article/18616/找到了大神翻译过来的一篇帖子，技术方案与原作比较类似，关键都是汉字图文并茂。
仔细反复的研读了5遍之后，我做出了一个艰难的决定---“动手干”。
先来分享一下原理和电路图和设计图纸。
设计电路画图我用到了fritzing的一款专业软件，全英文的，需要一点耐心，我这也是现学现卖。
顺便重新温习了一下CAD，还好，命令还没完全就米饭吃掉。
硬件篇你需要准备以下材料：1、步进马达（拆自旧光驱）* 2只2、激光头（拆自就光驱）* 1只3、电机动板（另行购买）* 2只4、主控制板（另行购买）* 1只5、机架及主机外壳（定制加工）* 1套6、线材、接口、开关、电子元器件、五金小配件、各种工具若干打了几个个，厚着脸皮找几个好朋友凑来了几个旧光驱。
如何在家自己制作一个激光雕刻机
如何在家自己制作一个激光雕刻机
准备材料：
（1）铝合金型材4040的和4080的，长度根据自己的要求来
（2）小步进电机3个
（3）螺丝，同步带，滑轮和垫圈
（4）4毫米亚克力板也可以再厚点
（5）步进控制线
（6）一个GRBL控制板
（7）护目镜
（8）500MW激光头
（9）USB数据线
（10）铝角
第2步：做机架总成
第3步：运动部分
这种小滑轮一块多一个
第4步：构建激光器组件
第5步：组装在一起
这里同步带两端固定在铝材的两端，这样步进电机转的时候激光头就会移动了
步骤6：皮带和皮带轮
同步带过长的话就剪一截去
第7步：完成了：
第8步：软件和激光加工：
控制板。
DIY：废旧光驱再利用 自制激光雕刻机(图文)
DIY：废旧光驱再利用自制激光雕刻机（图文）我日思夜想着哪天要着手制作一台激光切割机。
真正的激光切割机所能做的那些奇妙事情不断地挑逗着我的想象力。
我很久以来都想要做的一件事就是在后院造一些模型小屋和其他的模型铁路布景，也许还可以制作一辆我自己的四轮马车（至少做出个大概）。
还有一些别的想法，例如给我的作品制作附件、告示和雕刻牌、为我妻子制作剪纸和印章、为朋友的孩子们制作玩具娃娃小屋和家具……神通广大的激光切割机啊！现在是时候和大家分享我最新的制作项目了——一台低成本的激光雕刻机，而且通过这个项目或许许我就有机会尝试一下真家伙了。
虽然工作空间略微小了些，无论如何它仍然能有效工作，而且成本非常低，大多数人都有能力制作出一个复制品。
在某些地方我投机取巧了，因为现有的知识不足以搞定所有的电子器件，于是选择了现成的器件，但为了保持低成本我也尝试自行DIY（然而失败案例居多）。
无论如何，我所使用的零件还是很容易找到的。
我对于最后的成品很满意，即便它还存在一些改进空间。
它的小体积和低功率让它的功能很有限，不过已经足够我从中获得许多乐趣了。
它能够切割纸片,给木牌刻字,制作印章。
雕刻机本身还不算小，至少比口袋大，但是它的工作空间却把你所能制作的物件的尺寸都限制在了口袋大小以内。
以下是安全警告：本制作项目使用的是一颗大约200 毫瓦的红色激光发射器，即使不足以烧穿木头，如果不小心可能会亮瞎你的双眼！所以千万别直视激光束，即便是直视反射光也一样非常危险。
请注意安全！过程一览●1 工具和材料●2 拆解DVD-Rom 驱动器● 3 组装激光发射器● 4 制作机械部分● 5 电子器件● 6 准备Arduino ●7 准备软件●8 最终组装以及额外配件●9 大功告成 1 工具和材料大部分硬件都可以利用废品制作。
铝型材、中密度纤维板和各种螺母、螺栓以及导线。
但部分物品需要你另行购买。
大部分电子器件都可以在Sparcfun 上找到，其余的可以到E-bay或者旧货交换市场碰碰运气。
手工制作激光雕刻机：DIY王者之路
手工制作激光雕刻机：DIY王者之路GRBL简介：之所以我们现在能用非常低的成本制作激光雕刻机或者微型CNC 与grbl这个开源软件有很大的关系。
grbl其实就是一个嵌入式软件它能解析主流数控软件产生的数控代码，它可以运行在atmega168，atmega328p等型号的单片机上。
所以理所当然就能运行在例如arduino uno ，arduino pro mini ，arduino nano等开发板上。
话说许多3D打印机也是以它为核心。
它几乎榨取了单片机所有性能。
所以性能还是比较好的。
下面我会以1、电路部分2、硬件搭建3、软件使用为主线力求通俗易懂（里面的东西可不是小编一个人的哦）1.电路部分1.1主控部分（控制板）我们需要一个运行了grbl固件的单片机。
它们可以是atmega328p最小系统，arduino uno ，arduino nano 等开发板上小编以使用量多的uno为例。
用简单的方法将grbl固件下载到arduino uno 首先你需要一个Arduino Builder的软件然后事情变得简单打开软件：选择到grbl的hex文件：然后选择到grbl hex文件：然后就是载入grbl固件这得花点时间，然后连接串口调试助手出现文字就表示成功，串口上位机软件。
1.2电机驱动器驱动器的选择余地也很大。
只要是使用方向[DIR]和脉冲[step]控制的步进电机驱动器都行，这里用的是tb6560。
常用的驱动器 easydriver：如果你对cnc外形要求比较高，那就跟我来，整体效果图：首先你需要一个安放驱动器的底板搭载tb6560步进电机驱动器：驱动器比较大只够安装两个。
安装支持上板铜柱：安装Y轴丝杆滑台：安装Z轴丝杆滑台：安装x轴丝杆滑台：安装主控arduino uno：整体基本完成。
3 软件使用（马上更新）3.1 grbl controller的使用简介与grbl参数配置详细情况grbl controller是与运行了grbl嵌入式软件的单片机和电脑通信的上位机软件，它功能非常强大下面我会详细介绍。
从一只旧光驱到一台桌面型激光雕刻机
从一只旧光驱到一台桌面型激光雕刻机作者：乔浩宇来源：《高中生学习·高三版》2017年第09期将废旧电脑光驱拆解出读盘电机、激光组件，将读盘电机改成步进电机，将激光组件改制成功率100MW的雕刻激光头，再通过开源的Arduino控制主板，经过不断的调试和不断的改进，制成了的环保无硒鼓式激光直扫打印装置，不仅能在手机壳、木块、纸张、橡胶上自行雕刻各种有趣的图案文字，而且能在特殊的纸上直接打印出文字或图案，用过的纸放置一个月后，可自动褪色而能继续使用，从而节约了纸张、木材的消耗。
我的高中三年能有幸就读于江苏省興化中学，江苏省兴化中学作为江苏重点中学，为江苏省首批四星级高中。
江苏省兴化中学的前身是清道光十四年创建的“文正书院”，1926年开始新式办学，至今已有90个年头。
上高一时，我就了解到学校在科技特色上有深厚的积淀，我竟然迷上了高一的技术课，特别是一次学校特地为我们的实验班的学生而开设的“3D建模与打印”校本课程，让我有机会接触到先进的增材制造技术，同时给我有了更多的想象空间，我开始尝试利用前沿的“3D打印技术”将我心中的构想做成实物，并与他人分享，这就是“创客”精神。
我曾利用学校创客空间的设备及器材，制作一个利用废旧光驱制作的激光雕刻机，不仅体验了DIY一族的工匠精神，而且还能呈现并表达自己对美的理解与感受，让你个人艺术作品不断展现，微小的激光雕刻机实用而有趣。
本作品在第27届江苏省青少年科技创新大赛中，荣获了江苏省个人项目组一等奖。
我家的台式电脑很长时间不用了，机箱即将作为废品处理，闲置的光驱只知道能读光盘，而其“内芯”到底如何？对我仍旧是一个谜。
我用十字螺丝刀拧开光驱底板的四个固定螺丝，压下卡在光驱面板上的固定卡扣，将底板向上抬起，拆下光驱底板，可以看到光驱底部固定着机芯及电路板，它包括了伺服系统和控制系统等主要的电路组成部分，我好奇地继续“肢解”光驱。
注意，这里所说的“肢解”，可不是暴力拆卸，很多电子零件搞坏了就无法再利用了，我的拆解过程可是很小心的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手工制作激光雕刻机:废旧光驱的涅盘之路你愿意亲手制作一台小型激光雕刻机么？其实也不难：拆两台DVD，来回倒腾几遍就能搞定。
200毫瓦的激光发射器不算犀利，但足够闪瞎你的双眼；即使不如专业器械那样削铁如泥，它至少能在火腿肠上雕个LV的花样! 觉得这个建议不错？现在是时候和大家分享我最新的制作项目了——一台低成本的激光雕刻机，而且通过这个项目或许许我就有机会尝试一下真家伙了。
虽然工作空间略微小了些，无论如何它仍然能有效工作，而且成本非常低，大多数人都有能力制作出一个复制品。
我日思夜想着哪天要着手制作一台激光切割机。
真正的激光切割机所能做的那些奇妙事情不断地挑逗着我的想象力。
我很久以来都想要做的一件事就是在后院造一些模型小屋和其他的模型铁路布景，也许还可以制作一辆我自己的四轮马车（至少做出个大概）。
还有一些别的想法，例如给我的作品制作附件、告示和雕刻牌、为我妻子制作剪纸和印章、为朋友的孩子们制作玩具娃娃小屋和家具……神通广大的激光切割机啊！在某些地方我投机取巧了，因为现有的知识不足以搞定所有的电子器件，于是选择了现成的器件，但为了保持低成本我也尝试自行DIY（然而失败案例居多）。
无论如何，我所使用的零件还是很容易找到的。
我对于最后的成品很满意，即便它还存在一些改进空间。
它的小体积和低功率让它的功能很有限，不过已经足够我从中获得许多乐趣了。
它能够切割纸片,给木牌刻字,制作印章。
雕刻机本身还不算小，至少比口袋大，但是它的工作空间却把你所能制作的物件的尺寸都限制在了口袋大小以内。
以下是安全警告。
本制作项目使用的是一颗大约 200 毫瓦的红色激光发射器，即使不足以烧穿木头，如果不小心可能会亮瞎你的双眼！所以千万别直视激光束，即便是直视反射光也一样非常危险。
请注意安全。
1 工具和材料大部分硬件都可以利用废品制作。
铝型材、中密度纤维板和各种螺母、螺栓以及导线。
但部分物品需要你另行购买。
大部分电子器件都可以在 Sparcfun 上找到，其余的可以到E-bay或者旧货交换市场碰碰运气。
○ 1.激光发射器外壳（图中）○ 2.Easydrive 驱动器电路（图中）○ Arduino (这是控制电路的核心)○ Easydrive 步进驱动器○两台 DVD-rom 驱动器 (要是你运气不好的话也许会需要更多)，并且至少需要一台DVD-R 驱动器来提供激光发射器○激光发射器外壳 (在E-bay上可以找到零售的)○激光发射器驱动电路 (这玩意儿有许多替代品，我用的是简单的基于 LM317 的电路) ○各种螺帽、螺栓以及其他的建材。
2 拆解 DVD-Rom 驱动器坏掉了的 DVD-Rom 驱动器●在 DVD-Rom 驱动器中你所需要的只有步进电动机组件和激光二极管。
我的运气不太好，发现我的DVD-Rom 带有一块非常难处理的塑料组件。
于是我拆开了三台 DVD-Rom 驱动器，却只用了两台里的零件。
拆解的过程相当有难度，而且我打开过的大部分 DVD-Rom 驱动器差不多都是这样的。
此处正下方有个小型的直流电动机，你可以把它拿出来为将来的制作项目做准备●在移除了驱动器底部的螺钉以后，你就能把它像个盖子一样掀开了。
你很可能会在底盖下面看到两块电路板，这两块对我们都毫无用处。
但是要记得保留下其他有用的零件，供其他的制作项目使用。
例如在靠前的电路板下面有一台值得留下来的小型直流电动机。
●现在你就该把前面板连同前置托盘一起拆下来了。
当你把托盘拉出来以后前面板就会变得松散（只要利用一根发夹和前面板上的那个小孔就行了）。
●接下来的步骤需要拆卸螺钉，或许还需要一些蛮力。
拆除两块电路板。
当心连接在步进电动机上的排线。
需要将这个电动机拆除。
●如果你把 DVD-Rom 驱动器的右侧朝上放置并把顶盖移除，就应该能发现我们正在寻找的东西——步进电动机组件。
拧开螺丝，直接把它取出来就行。
●既然我们已经把步进电动机组件拿了出来，那么我们就该做一下清理工作。
把主轴电动机拆除，它可能有点用处，但是我觉得驱动它来太麻烦，于是我就把它们抛弃了。
它们通常是用三颗非常小的螺丝固定起来的，不过有时它们会是一个更大的组件的一部分，因此在拆除时候要小心，不要弄坏了支撑镜头的两根杆。
●镜头嘛，只要用最合适的方法把它拆下来就行了，我们需要留下一个光滑的表面，之后在上面连接一些其他的零件。
小心不要弄坏了 DVDR 驱动器的激光二极管。
如果你不想要之后再购买一支新的强力激光发射器的话，就要善待这玩意儿。
这一整块部件都要拆掉，放在一边为将来的制作项目做准备。
3 组装激光发射器激光二极管●从 DVDR 驱动器中取出激光发射器并不难，不过大部分的镜头组件的外形都各不相同。
找出激光二极管（会有两个，一个是红外的，一个是红光的）然后从组件中将它们拆下来。
这些光学器件可以留给将来的制作项目使用在镜头的两侧各有两个强力磁铁，你值得拥有1.从镜头上拆下来的磁铁2.镜子和透镜3.激光二极管4.废物●其中有一些光学器件和两块磁铁，你可以把它们屯下来为将来的制作项目做准备。
你需要把激光二极管从支架上拆下来。
这需要使一点微弱的力道。
小心别伤着了激光二极管其中一个是红外激光二极管，另一个是我们所需要的红色激光二极管从二极管上移除连接电路板●当你把两个二极管拆下来以后你一定要小心翼翼。
这两个二极管非常小，也非常脆弱。
●从二极管上去除那一小片连接电路版，然后用两节 7 号电池检查一下红色激光二极管是否健在。
●既然你已经有了裸奔的二极管，那么就是时候把二极管安装到外壳中了。
在激光发射器外壳背部的小孔正好可以让二极管的引脚穿过●把二极管放入外壳中，并用外壳的背面和钳子非常小心地把二极管压入外壳中。
现在二极管已经牢牢地安置在外壳中了●当你完成这一步后，你就驶入了终点前顺畅的直车道了。
把导线焊接在正极和负极引脚上●然后把镜头用螺丝拧上，这样你就搞定了。
用一些特富龙胶带把镜头固定到位178 毫瓦的输出功率很不错了。
不过这会让二极管进入过载状态二极管的工作电流为 310 毫安4 制作机械部分我很幸运地找到了这些垫片，不过用一根螺栓和一些螺母也能达到很好的效果用一片压克力板作为底座●为了尽可能地简单，我找了一块正好比 DVD-Rom 驱动器的步进电动机组件略大一些的中密度纤维板。
它将成为底座，固定住 X 轴和 Y 轴的方向。
●我找到了一些垫片来固定 Y 轴方向，不过几根螺栓和数个螺母也能有不错的效果。
这里的尺寸要求并不严格，不过必须确保每一根轴都与其他的轴相互垂直。
我发现把第一层组件安装在中密度纤维板上以后在对齐各个零件时会方便一些。
●工作空间位于老的激光二极管组件上。
确保它表明平整且水平放置，然后在上面涂上些胶水固定好，工作空间就完成了。
我发现一块 1/4 英寸的压克力板刚好合适。
它能让工作空间保持足够的稳定性，不过由于激光能够射穿它，所以我不确定这是否存在安全隐患。
后来我想出了一个在我看来效果最棒的解决方案。
我切下了一片与压克力板的大小相同的DVDR 驱动器的金属外壳，然后用胶水把它粘了上去。
这样工作空间依然非常稳定，而且强度也足够了。
它还有一个有利的作用，那就是你可以用磁铁把你想要雕刻的东西固定在工作空间上。
●我在废品箱里找到了一些铝型材。
●把它当作了 X 轴，不过你可以使用任何稳固而且够长的材料。
●测量一下你觉得在雕刻时所需要的适当高度。
●我选择了几根长 7.5 英寸的板材用作支架。
这样会给我留下不到 2 英寸的细小间隙。
我钻了几个小孔，这样就可以用电缆扎把线拴紧●一件重要的事情在于，组件上的安装孔并不是对称的。
记得测量从支架底端到直线导轨的距离。
这样你就能确保所有的零件都对齐。
你安装 X 轴的位置取决于激光发射器的安装位置。
激光发射器应该位于工作区域的中心，而 Y 轴位于中间。
当你将两轴安装在基座板上的时候，先确定所有的零件都相互成直角，然后钻几个供螺丝拧入的小导孔。
●现在你应该已经完成了相互垂直的 X 轴和 Y 轴。
这里最重要的尺寸要求就是保证所有的东西都是四方的直角●激光发射器的支架不一定要做得很复杂，我用的是一小片塑料板和一个夹子，然后把所有的东西都用胶水粘起来。
●用夹子固定激光发射器，这样就可以靠简单地把激光发射器上下滑动来改变焦点位置。
●和其他的零件一样，它的尺寸并不重要，只要一切都相互垂直就行。
这里只有一个尺寸是需要你斟酌一番的，那就是激光发射器的位置。
当 Y 轴和 X 轴位于中央位置时，它应该处于工作空间的中心。
我在这里用一片和激光发射器支架上相同的黑色塑料进行了测试。
最后我用一片从 DVDR 驱动器外壳上拆下来的金属又测试了一次 |5 电子器件在你寻找所需的排线时，老旧的电脑是你的不二之选这些排线虽不易焊接，但效果很好。
我在两台步进电动机上都进行了相同的焊接●我开始焊接步进电动机。
用一根排线连接步进电动机，然后把它们焊接在 DVD电路板上已有的接口上。
我在另一头焊接了一个四引脚的插头，这样就能插在试验电路板上使用。
Easydriver 和 Arduino 的初次测试——大成功●对 Easydriver 也进行相同的处理，焊上引脚插头，然后插在试验电路板上使用。
● Easydriver 有两个引脚，叫做 MS1 和 MS2，它们用于设定步进的序列。
将它们双双连在 Easydriver 的5伏电压输出上。
这样就把步进序列设为了微步进控制。
把从步进电动机伸出的四根引脚连接在电动机的输出端，而控制引脚（step、dir 和 gnd）连在 Arduino 上。
除了这些以外，Easydriver 还需要连上电动机电源。
我用一个12伏的电源适配器驱动电动机、风扇和 Arduino。
一个电位器被用于控制电动机的电源，把它设到最低就行，要是步进电动机的动力不足的话，就稍微调大一些。
我并不清楚步进电动机的额定电压，如果它们发烫了就说明你给的电压太高。
在本制作项目中用不到的多余元件●我在电路图上添加了一个继电器，供风扇使用。
因为雕刻过程会产生一些烟雾，所以风扇是很有用处的。
●风扇只需要连接在风扇输出端上就行了。
一只小型的电脑风扇就有不错的效果，你只需把正极和负极的导线连在正确的输出端即可。
在焊接所有的引脚时都要记得检查位置是否正确我把 Easydrives 安装在插座中，这样就能在以后的新版本中重复使用了●激光发射器的驱动电路是用基于 LM317 的电路制作的，不需要特殊配件。
这样的驱动电路可以正常工作，但效果远远说不上是理想。
我给激光二极管的驱动电流太大了，大约在 300 毫安，你要是也这么做，那么二极管的寿命不会太长。
最好的解决方案应该是找一个更强大的激光发射器和驱动器，但为了坚持廉价和DIY的精神，我还是想要使用 DVDR 驱动器本身的激光发射器。
激光发射器开关和风扇所使用的是同一个继电器。
