《汽车焊接工艺》教学课件—05车身板件更换与维修
合集下载
车身焊接ppt课件
焊接特点
焊接具有高效、低成本、高强度 等优点,广泛应用于汽车、船舶 、航空航天等领域。
车身焊接的工艺流程
拼装
将下料后的零部件进行拼装,调 整位置和角度,确保精度。
质量检测
对焊接完成的部件进行质量检测 ,确保符合设计要求和工艺标准 。
01
下料
根据设计图纸,使用切割机或激 光切割机将车身零部件切割成所 需形状。
02
03
焊接
采用合适的焊接方法(如电阻焊 、激光焊、气体保护焊等)将拼 装好的零部件进行连接。
04
车身焊接的应用与发展
应用范围
车身焊接广泛应用于汽车制造、轨道 交通、航空航天等领域,是制造过程 中不可或缺的一环。
发展趋势
随着新材料、新工艺、智能化技术的 发展,车身焊接技术也在不断进步和 创新,未来将更加高效、精确和环保 。
定期清理设备内部,保持设备 清洁。
定期更换易损件,保证设备的 使用寿命。
焊接工具的种类与使用方法
电焊钳
用于夹持焊条,传递电流。
焊接电缆
用于传输电流,连接焊接设备和焊件。
焊接工具的种类与使用方法
防护眼镜
保护操作者的眼睛免受飞溅物的伤害 。
电焊钳的使用
正确夹持焊条,确保电流传导顺畅。
焊接工具的种类与使用方法
06
车身焊接实例分析
轿车车身的焊接工艺流程
点焊阶段
在车身各部位进行点焊, 固定位置。
补焊及修整阶段
对焊接缺陷进行修补,并 对车身进行整体修整。
01
02
03
04
05
准备阶段
清理焊缝,装配夹具,检 查设备等。
弧焊阶段
使用弧焊机进行焊接,将 各部分连接起来。
焊接具有高效、低成本、高强度 等优点,广泛应用于汽车、船舶 、航空航天等领域。
车身焊接的工艺流程
拼装
将下料后的零部件进行拼装,调 整位置和角度,确保精度。
质量检测
对焊接完成的部件进行质量检测 ,确保符合设计要求和工艺标准 。
01
下料
根据设计图纸,使用切割机或激 光切割机将车身零部件切割成所 需形状。
02
03
焊接
采用合适的焊接方法(如电阻焊 、激光焊、气体保护焊等)将拼 装好的零部件进行连接。
04
车身焊接的应用与发展
应用范围
车身焊接广泛应用于汽车制造、轨道 交通、航空航天等领域,是制造过程 中不可或缺的一环。
发展趋势
随着新材料、新工艺、智能化技术的 发展,车身焊接技术也在不断进步和 创新,未来将更加高效、精确和环保 。
定期清理设备内部,保持设备 清洁。
定期更换易损件,保证设备的 使用寿命。
焊接工具的种类与使用方法
电焊钳
用于夹持焊条,传递电流。
焊接电缆
用于传输电流,连接焊接设备和焊件。
焊接工具的种类与使用方法
防护眼镜
保护操作者的眼睛免受飞溅物的伤害 。
电焊钳的使用
正确夹持焊条,确保电流传导顺畅。
焊接工具的种类与使用方法
06
车身焊接实例分析
轿车车身的焊接工艺流程
点焊阶段
在车身各部位进行点焊, 固定位置。
补焊及修整阶段
对焊接缺陷进行修补,并 对车身进行整体修整。
01
02
03
04
05
准备阶段
清理焊缝,装配夹具,检 查设备等。
弧焊阶段
使用弧焊机进行焊接,将 各部分连接起来。
汽车车身修复技术PPT课件(共7单元)项目五汽车车身结构件的修理
任务 一
矫正汽车车身变形
➢ 车身变形矫正的意义和原理 ➢ 车身变形矫正的设备 ➢ 车身变形矫正的过程
一、车身变形矫正的意义和原理
1.车身变形矫正的意义
车身是汽车的基础,汽车的发动机、悬架、转向系统等都安装在车身上,如果 不进行矫正或者不适当的矫正使得这些部件的安装点尺寸没有恢复到原先的尺寸, 则会影响车辆的性能,使其在后期的行驶中出现安全问题,从而引起更大的麻烦。 因此,车身矫正是一项非常重要的操作过程。
拆除时的注意点:
只拆那些为了接近车身需 要修理的部位而必须拆除 的部件;
在矫正前,要根据车身结 构、损伤位置和损伤程度, 确定拆去什么保留什么, 以及如何拆卸更为方便
如果悬架、传动系统、发动 机等损坏严重必须拆卸时, 要以总成单元的形式拆卸, 这样可以减少拆卸的时间;
3.制定拉伸计划
基本原则:
先维修车身的中间段,再维修车身的 前、后段;先维修长度方向的变形, 然后维修宽度方向的变形,最后维修 高度方向的变形;由底部逐渐过渡到 车顶的位置。
平台 液压系统
平台
是车辆进行矫正停泊固定的地方,一般长约5.2~6.5 m,宽约2.2~ 2.5 m,高为52 cm。下面是两个倾斜式活动退(图中没显示),活 动退的主要作用是方便汽车的上下。
夹具
用于固定车身,可根据矫正需要将车身升高或降低
液压泵
有两种液压泵,一种是气动泵,另一种是电动泵,主要用于给拉 塔提供动力,通过油管把液压油输送到拉塔内的液压缸中,推动 液压缸的活塞顶出。
5.应力消除
通常将车身板件的外型恢复原状之后,板件内部还有一定的应力,可能会随时 释放出来导致再次发生变形,影响汽车的正常使用。因此,在矫正车身时,不仅要 将板件的形状恢复到原来的样子,还要恢复原来金属材料的状态,即消除由于事故 使车身变形扭曲积累在车身中的金属材料的应力。
车身板件的修复工艺ppt课件
定在损失部位附近,铜极头
为正极,使其对准延展部位,
轻轻施加一个压力,使钢板
轻微变形,启动开关,与极
头接触的钢板会逐渐出现红
热,然后使用压缩空气抢对
21 加热部位进行冷却收缩。
21
(2)碳棒收缩
碳棒收缩与铜极收缩不 同,碳棒收缩所影响的范围 大、收缩效果相对更明显。
作业时,将碳棒倾斜,轻 轻接触钢板,启动开关,热 能会在碳棒上产生,通过碳 棒传递到钢板,加热时应从 外侧开始,沿螺旋方向直至 中心,加热处钢板逐渐成鲜 红色,松开开关,将碳棒从 钢板移开,使用压缩空气进 行冷缩。
24
24
镶补工艺: (1)检查损坏情况,确定挖补范围。 (2)依照挖补范围,制出纸样板。 (3)依纸样板下料制作补板,并留出 适当加工余量。 (4)加工成形,使之与待切部分表面 形状完全吻合。 (5)切除损坏部位,将补板按原定位 置帖靠夹紧,对好缝口。 (6)焊接。先在对接好缝口的焊缝上, 按30~50mm间距进行定位焊,经 过依次敲击整平后,再顺次施焊。 (7)修整。修整工作包括挖补部位的 整形、磨平焊缝、清洁表面、涂刷 底漆及刮涂原子灰。
二、拉拔修复法
采用拉出装置将凹陷拉出,也是常用的凹陷整形方法之一。 对于密封型车身面板的凹陷,无法利用现成的孔洞使用撬镐撬 起时,可采用气动凹坑拉出器或拉杆进行修理,此时需在表面 皱褶处钻孔。
常见的拉拔装置有凹坑拉出器、拉杠、吸盘。
11
11
1、凹坑拉出器
凹坑拉出器的顶端呈螺纹尖端形式,或呈钩状形式。拉出器 一端的螺钉拧入凹陷部位事先打通的孔中,一手握住手柄方向 反复拉动即可将凹陷消除,然后再用填料将通孔堵住。为了避 免打孔带来的不便,也可以在凹陷部位点焊接上销钉代替拧入 螺钉,待拉出之后再用刀具切除焊点,从而保持金属表面的完 整性。
《车身焊接》PPT课件
0.5
2.5
2.9
1.2
0.6
2.7
3.1
1.5
0.7
2.9
3.3
1.9
0.75
3
3.5
0.8
3.1
3.6
2.3
0.9
3.3
3.8
2.7
1
3.5
4
3.2
1.25
3.9
4.5
4.2
1.5
4.3
4.9
5.1
1.75
4.6
5.3
6.1
2
5
5.7
7.2
2.25
5.3
6
8.3
2.5
5.5
6.4
10.6
2.75
缺陷主要产生原因
1.焊接电流小 (电路故障,流 等) 2.焊接时间不够 3.焊件电阻减小 (电极压力过大) 4.电极工作表面 尺寸过大 1.零件清理不好, 或者由于过脏 2.压力太小 3.焊接电流过大、 时间过长
1.压力不足 2.焊接金属过热
2021/4/23
1.什么是传统机械按键设计?
传统的机械按键设计是需要手动按压按键触动PCBA上的 开关按键来实现功能的一种设计方式。

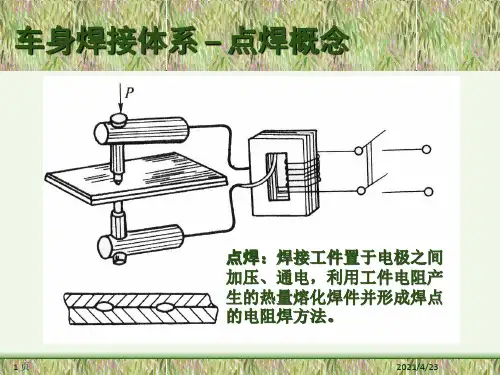

车身焊接体系 – 点焊概念
点焊:焊接工件置于电极之间 加压、通电,利用工件电阻产 生的热量熔化焊件并形成焊点 的电阻焊方法。
1页
2021/4/23
车身焊接 –点焊方法及参数控制
操作技术
前熔接
主熔接
后熔接
10 10 00
2页
00 101 576 00
00
5
09
电极压力控制 电流和时间
2021/4/23
车身生产焊接工艺培训课件(PPT 50页)
24
焊接工艺参数
• 几乎有无数种焊接参数的结合方式来达到好的焊点; • 电流,压力,时间,电极材料,电极端面直径,冷却能力等相互作用,影响
着焊接焊点质量;焊件材料本身的影响;
25
点焊过程的影响因数
26
点焊分流的影响
27
28
29
点焊过程中感应电阻对焊接电流的影响
30
点焊熔核偏移
31
焊件材料的影响
• 间接原因:焊点接近板材边缘;板材金属特性;焊接角度不垂直
• 列举生产中实例并讨论
电极对中:
板材配合间隙:
边缘焊点
47
压痕过深
• 直接原因:焊接时间长;电极使用时间过长 • 间接原因:预压时间短;焊接压力低;焊接压力高;焊接电流高;电
极头部面积小;冷却不通畅;板材金属特性;焊接角度不垂直 • 列举生产中实例并讨论
37
三、分析判断生产中的点焊质量问题
公司标准,以下为有缺陷焊点:
• 虚焊:无熔核或熔核直径尺寸小于白车身焊接强度检验控制方法规定的尺寸的焊点; • 裂纹:沿着焊点周围有裂纹的焊点,周围有裂纹的焊点是不合格的; • 位置偏离:焊点之间的最大距离超过了产品技术图纸规定间距的30% ; • 压痕过深:非暴露面焊点压痕深度(D)不得超过钢板厚度(T)的50%;在暴露面上,焊点压痕
22
电极材料质量
• 良好的导电性; • 良好的传热性; • 高温硬度与强度; • 良好的加工性能; • 高的抗氧化能力,并与被焊材料形成合金的倾向性小。
目前汽车企业点焊电极主要采用的是铬锆铜CuCrZr (软化温度550℃),硬度135HV,电导率43MS/m。
23
点焊电极结构
电极形状一般要求: • 维护方便,便于安装及拆卸; • 不生成热量;
焊接工艺参数
• 几乎有无数种焊接参数的结合方式来达到好的焊点; • 电流,压力,时间,电极材料,电极端面直径,冷却能力等相互作用,影响
着焊接焊点质量;焊件材料本身的影响;
25
点焊过程的影响因数
26
点焊分流的影响
27
28
29
点焊过程中感应电阻对焊接电流的影响
30
点焊熔核偏移
31
焊件材料的影响
• 间接原因:焊点接近板材边缘;板材金属特性;焊接角度不垂直
• 列举生产中实例并讨论
电极对中:
板材配合间隙:
边缘焊点
47
压痕过深
• 直接原因:焊接时间长;电极使用时间过长 • 间接原因:预压时间短;焊接压力低;焊接压力高;焊接电流高;电
极头部面积小;冷却不通畅;板材金属特性;焊接角度不垂直 • 列举生产中实例并讨论
37
三、分析判断生产中的点焊质量问题
公司标准,以下为有缺陷焊点:
• 虚焊:无熔核或熔核直径尺寸小于白车身焊接强度检验控制方法规定的尺寸的焊点; • 裂纹:沿着焊点周围有裂纹的焊点,周围有裂纹的焊点是不合格的; • 位置偏离:焊点之间的最大距离超过了产品技术图纸规定间距的30% ; • 压痕过深:非暴露面焊点压痕深度(D)不得超过钢板厚度(T)的50%;在暴露面上,焊点压痕
22
电极材料质量
• 良好的导电性; • 良好的传热性; • 高温硬度与强度; • 良好的加工性能; • 高的抗氧化能力,并与被焊材料形成合金的倾向性小。
目前汽车企业点焊电极主要采用的是铬锆铜CuCrZr (软化温度550℃),硬度135HV,电导率43MS/m。
23
点焊电极结构
电极形状一般要求: • 维护方便,便于安装及拆卸; • 不生成热量;
汽车车身构造与修复课件:学习单元四车身板件的更换
佩戴口罩
为了防止吸入有害气体或粉尘,应佩戴合适 的口罩。
作业环境安全
检查作业环境
在开始操作前,应检查作业环境是否安全, 确保没有障碍物和危险源。
保持通风
在操作过程中,应注意保持作业区域的良好 通风,避免有害气体聚集。
遵守禁火规定
在有禁火标识的区域内,禁止进行产生火花 的操作。
遵守安全警示标识
在作业现场,应遵守所有安全警示标识,避 免发生意外事故。
板件更换的工具与设备
螺丝刀、扳手、锤子、钳子等手工工 具。
汽车升降机、工作台、夹具等辅助设 备。
焊接设备、打磨机、喷涂设备等特殊 工具。
02
车身板件的类型与特点
金属板件
总结词
金属板件是汽车车身的主要材料,具有高强度、耐腐蚀和良好的延展性。
详细描述
金属板件通常采用钢板、铝合金等材料制成,具有较高的强度和刚性,能够承受较大的冲击和压力。同时,金属 板件具有良好的耐腐蚀性,可以在各种气候和环境下长期使用。此外,金属板件还具有良好的延展性,可以通过 冲压和焊接等工艺加工成各种形状和尺寸的板件。
检查新板件的安装情况,确保符 合要求。
进行调整
02
03
进行校准
根据需要进行调整,如位置、角 度等。
使用测量工具对板件进行校准, 确保符合标准。
04
车身板件更换的质量控制
板件匹配性检查
板件尺寸匹配
确保更换的板件尺寸与原车一致,包括长度、宽度和厚度。
板件形状匹配
检查板件的轮廓、边缘和曲面是否与原车相匹配,确保外观平滑 过渡。
工具设备安全
检查工具设备
在开始操作前,应检查所使用的工具 和设备是否完好无损,确保其正常工 作。
为了防止吸入有害气体或粉尘,应佩戴合适 的口罩。
作业环境安全
检查作业环境
在开始操作前,应检查作业环境是否安全, 确保没有障碍物和危险源。
保持通风
在操作过程中,应注意保持作业区域的良好 通风,避免有害气体聚集。
遵守禁火规定
在有禁火标识的区域内,禁止进行产生火花 的操作。
遵守安全警示标识
在作业现场,应遵守所有安全警示标识,避 免发生意外事故。
板件更换的工具与设备
螺丝刀、扳手、锤子、钳子等手工工 具。
汽车升降机、工作台、夹具等辅助设 备。
焊接设备、打磨机、喷涂设备等特殊 工具。
02
车身板件的类型与特点
金属板件
总结词
金属板件是汽车车身的主要材料,具有高强度、耐腐蚀和良好的延展性。
详细描述
金属板件通常采用钢板、铝合金等材料制成,具有较高的强度和刚性,能够承受较大的冲击和压力。同时,金属 板件具有良好的耐腐蚀性,可以在各种气候和环境下长期使用。此外,金属板件还具有良好的延展性,可以通过 冲压和焊接等工艺加工成各种形状和尺寸的板件。
检查新板件的安装情况,确保符 合要求。
进行调整
02
03
进行校准
根据需要进行调整,如位置、角 度等。
使用测量工具对板件进行校准, 确保符合标准。
04
车身板件更换的质量控制
板件匹配性检查
板件尺寸匹配
确保更换的板件尺寸与原车一致,包括长度、宽度和厚度。
板件形状匹配
检查板件的轮廓、边缘和曲面是否与原车相匹配,确保外观平滑 过渡。
工具设备安全
检查工具设备
在开始操作前,应检查所使用的工具 和设备是否完好无损,确保其正常工 作。
汽车车身修复技术_车身及板件操作的维修(PPT61页)
(4)轻度伸张时,加热后可不需敲击,只用棉纱蘸凉水冷却,或者由 其自然冷却。
2.开褶: 车身碰撞可能造成冲压板料产生不规则皱褶,修理时, 若方便可行,可就车用撑拉法解开皱褶,然后敲平; 若不方便或不可行,应将车身解体,在车下修理。开褶的要领:首先是 将死褶由里边设法撬开,缓解成活褶,然后加温,用锤敲击活褶的最凸 脊之处,逐渐使其展开,恢复原来的形状。 例如,某轿车车身右翼正面撞伤,形成皱褶,可具体采用如下修理 方法:
(3)搭接。常用于车架后纵梁、车厢地板、行李舱地板、门中立柱的 连接,如图5-5所示。
图5-4 偏置式对接
图5-5 搭 接
2、门立柱的替换作业: (1)前门立柱的替换作业: 通常前门立柱在底部、顶部或同时予以加强,切割部位应选在立柱 的中部。 当采用带嵌入板的对接方式时,先安装好嵌入板进行塞焊,在两连 接截面间留与板材厚度相当的间隙,用对接焊接把立柱连接成封闭状。 如图5-6所示为前门立柱的带嵌入板对接。
(1)拆下大灯圈及灯座,用垫铁垫在大灯孔内,使垫铁两端卡住灯 孔的弯边。把钢丝绳的一端系在垫铁上,另一端系在合适的柱子上,然 后缓慢倒行拖拉,因而使死褶得到基本修正。
(2)卸下翼子板,在工作平台上进行修整。用焊炬加热死褶,用撬 具撬开,使其缓解,并加热一段,撬开一段。
(3)将翼子板凹面向上置于平台上,从其一侧敲平活褶,敲击时, 必须使平台起到垫铁作用。
2、车身钣金件的切割方法:
对接缝质量无严格要求的部位,如车身底板横梁、车架、骨架等,可选 用氧—乙炔火焰进行切割,如图5-1所示。
3、钣金件拆卸后处理:
(1)当钣金件采用焊点或铜焊方法连接时,用角向砂轮磨光机磨去接口 部位残留的焊接斑点。
(2)用钢丝刷、砂布等清 除接口周围的铁锈、油漆保护 层等。
2.开褶: 车身碰撞可能造成冲压板料产生不规则皱褶,修理时, 若方便可行,可就车用撑拉法解开皱褶,然后敲平; 若不方便或不可行,应将车身解体,在车下修理。开褶的要领:首先是 将死褶由里边设法撬开,缓解成活褶,然后加温,用锤敲击活褶的最凸 脊之处,逐渐使其展开,恢复原来的形状。 例如,某轿车车身右翼正面撞伤,形成皱褶,可具体采用如下修理 方法:
(3)搭接。常用于车架后纵梁、车厢地板、行李舱地板、门中立柱的 连接,如图5-5所示。
图5-4 偏置式对接
图5-5 搭 接
2、门立柱的替换作业: (1)前门立柱的替换作业: 通常前门立柱在底部、顶部或同时予以加强,切割部位应选在立柱 的中部。 当采用带嵌入板的对接方式时,先安装好嵌入板进行塞焊,在两连 接截面间留与板材厚度相当的间隙,用对接焊接把立柱连接成封闭状。 如图5-6所示为前门立柱的带嵌入板对接。
(1)拆下大灯圈及灯座,用垫铁垫在大灯孔内,使垫铁两端卡住灯 孔的弯边。把钢丝绳的一端系在垫铁上,另一端系在合适的柱子上,然 后缓慢倒行拖拉,因而使死褶得到基本修正。
(2)卸下翼子板,在工作平台上进行修整。用焊炬加热死褶,用撬 具撬开,使其缓解,并加热一段,撬开一段。
(3)将翼子板凹面向上置于平台上,从其一侧敲平活褶,敲击时, 必须使平台起到垫铁作用。
2、车身钣金件的切割方法:
对接缝质量无严格要求的部位,如车身底板横梁、车架、骨架等,可选 用氧—乙炔火焰进行切割,如图5-1所示。
3、钣金件拆卸后处理:
(1)当钣金件采用焊点或铜焊方法连接时,用角向砂轮磨光机磨去接口 部位残留的焊接斑点。
(2)用钢丝刷、砂布等清 除接口周围的铁锈、油漆保护 层等。
比赛板件更换技术 ppt课件
《汽车车身钣金修复技术》比赛用 四川交PP校T课黄件靖淋
23
进行更换板件的切割,先在焊点的中心点冲孔,保证 转除时在焊点的心。
《汽车车身钣金修复技术》比赛用 四川交PP校T课黄件靖淋
24
切割板件。切割时按照划线进行切割,锯条不能偏斜 ,防止锯条断裂,定位架贴在板件表面进行移动,保 证切割线平直。
《汽车车身钣金修复技术》比赛用 四川交PP校T课黄件靖淋
30
进行塞焊,焊接时让焊丝对准塞孔中心,焊接时注意 焊接时间的把握。
《汽车车身钣金修复技术》比赛用 四川交PP校T课黄件靖淋
31
进行正式塞焊。
《汽车车身钣金修复技术》比赛用 四川交PP校T课黄件靖淋
32
调整焊机参数,对焊片进行连续焊试焊,焊接参数为电压 电流为3档,送丝速度为5速左右,气体流量为515L/min。
D板件孔径(已加工好): 9mm×4个孔,6mm×4个 孔
E板件孔径(已加工好): 8mm
4
4、考核要点
在40分钟内对提供的板件(A、B、C板件)进行电阻点焊、测 量、画线、切割、定位、保护焊等操作。
1)A、B、C板件结合 按照下图尺寸,在A板件上测量、划线,确定焊点位置。
《汽车车身钣金修复技术》比赛用 四川交PP校T课黄件靖淋
35
对焊缝进行检查。
《汽车车身钣金修复技术》比赛用 四川交PP校T课黄件靖淋
36
焊接完成后,收拾工具,整理场地。
《汽车车身钣金修复技术》比赛用 四川交PP校T课黄件靖淋
37
6.更换技术要求
1)电阻点焊焊接技术要求。
a.焊件的焊点上有熔穿孔、气孔>1mm、飞溅物≥3个、焊点外圈不连续 、焊点颜色全部变蓝等缺陷判定此焊点不合格。 b.电阻焊点直径≥4mm。
汽车焊接工艺-项目五-车身板件更换与维修
知识准备
15) 焊接表面处理,如图5-21 所示。在有些部位能明显看到的焊点必须研磨至板件平 齐,而要喷涂底层漆的部位只要稍微研磨修饰即可。钢板清洁及脱脂后在焊接部位或裸钢板 上喷涂防锈底漆,如图5-22 所示。
知识准备
15) 焊接表面处理,如图5-21 所示。在有些部位能明显看到的焊点必须研磨至板件平 齐,而要喷涂底层漆的部位只要稍微研磨修饰即可。钢板清洁及脱脂后在焊接部位或裸钢板 上喷涂防锈底漆,如图5-22 所示。
16) 在完成涂装后进行车身部件装配。
知识准备
2. 更换后侧围板 车身后侧围板属于车身覆盖件,由于它在车身上相对位置的精度并不十分重要,因此可 以只用肉眼检查与相邻板件是否匹配,而不用像更换结构性板件那样精确地进行测量。 (1) 焊点的清除 清除焊点可以使用气动焊点去除钻来进行钻除焊点,并且针对不同的部位选择合适的工 具与钻头直径,如图5-23 所示。
11) 检查左右翼子板隔板上端的高度。用测量系统测量翼子板前、后安装孔与其他测量 点的尺寸,调整到误差范围内。
知识准备
12) 组装车身覆盖件并检查装配间隙,利用发动机舱盖铰链和翼子板等的安装痕迹来实 施组装,最后的安装间隙焊接后再调整。检查其与门是否正确配合,如果间隙不正确,这可 能是由于挡泥板或侧支架高度在左右两边偏离。在此操作中必须判定安装间隙是否调整到范 围内。图5-19 所示为检查外覆盖件安装的配合间隙。
知识准备
2) 焊接表面清除油漆层后,要涂刷防锈底漆,如图5-5 所示。涂刷底漆时要小心,以 防从连接表面上渗出。如果发生渗漏,在喷涂油漆时将有不利的影响,需要做额外的工作, 因此要用浸有溶剂的布清除多余底漆。
知识准备
3) 如果新钢板要切割成与现有钢板搭接的形状(图5-6),需要采用气动切割锯或切割 砂轮,或者其他工具,将新钢板粗切到需要的尺寸。钢板的搭接宽度应为18~24mm。如果 搭接部分太大,装配时板件的配合调整更困难。
汽车焊装工艺ppt课件
激光复合焊
摩擦焊
白车身顶盖后角板
齿轮
车身地板、顶盖总成等
车身地板、顶盖、侧围、前后骨架
等总成
.
后桥壳管和法兰转向杆
第二节 电阻焊
将被焊工件置于两电极之间加压,并在焊接处通以电流,利用电流流 经工件接触面及其邻近区域产生的电阻热将其加热到熔化或塑性状态,使 之达到金属结合而形成牢固接头的工艺过程,由于焊接所需要的热来自于 电流通过工件焊接处的电阻产生的热量,因此将其称为电阻焊。电阻焊有 点焊、凸焊、缝焊、对焊等多种不同的焊接方式,如图3-6所示。点焊是电 阻焊最典型的代表。点焊有单点焊、多点焊、单面点焊和双面点焊等多种, 其特点是生产率高、质量好、成本低、工作条件好、易于实现自动化,因 此在车身焊接中是一种应用最广泛焊接方式。
李箱盖总成等
缝焊
悬挂缝焊机 固定缝焊机
白车身顶盖流水槽等 油箱等
自动/半自动二氧化碳气体保焊机 白车身总成
气体保焊 自 动 /半自动混合气体保焊机 车门铰链、摇篮、消音器等
(MAG焊机)
氩弧焊(MIG焊)
车身顶盖后部两侧接缝等
手工电弧焊
厚料零部件
螺柱焊
各种焊接螺柱
气体焊
白车身总成补焊
锡钎焊
水箱等
等离子弧焊 电子束焊 激光焊
除工件表面状况会影响到焊接质量外,工件材料的许多性 能都会对点焊的有效性构成较大影响:材料的导电性和导热性 越高,焊接性越差;材料的高温强度越高、屈服强度越高,焊 接性越差;材料的塑性温度范围越窄,对参数波动越敏感,焊 接性越差;材料对热循环的敏感性越强,焊接性越差;此外, 熔点高、线膨胀系数大、易形成致密氧化膜的金属,其焊接性 一般较差。
当点焊中间为较薄零件的三层板时,可按厚板厚度选择 工艺参数,但要适当减少焊接电流,减少量约10~25%,或 者减少通电时间。
摩擦焊
白车身顶盖后角板
齿轮
车身地板、顶盖总成等
车身地板、顶盖、侧围、前后骨架
等总成
.
后桥壳管和法兰转向杆
第二节 电阻焊
将被焊工件置于两电极之间加压,并在焊接处通以电流,利用电流流 经工件接触面及其邻近区域产生的电阻热将其加热到熔化或塑性状态,使 之达到金属结合而形成牢固接头的工艺过程,由于焊接所需要的热来自于 电流通过工件焊接处的电阻产生的热量,因此将其称为电阻焊。电阻焊有 点焊、凸焊、缝焊、对焊等多种不同的焊接方式,如图3-6所示。点焊是电 阻焊最典型的代表。点焊有单点焊、多点焊、单面点焊和双面点焊等多种, 其特点是生产率高、质量好、成本低、工作条件好、易于实现自动化,因 此在车身焊接中是一种应用最广泛焊接方式。
李箱盖总成等
缝焊
悬挂缝焊机 固定缝焊机
白车身顶盖流水槽等 油箱等
自动/半自动二氧化碳气体保焊机 白车身总成
气体保焊 自 动 /半自动混合气体保焊机 车门铰链、摇篮、消音器等
(MAG焊机)
氩弧焊(MIG焊)
车身顶盖后部两侧接缝等
手工电弧焊
厚料零部件
螺柱焊
各种焊接螺柱
气体焊
白车身总成补焊
锡钎焊
水箱等
等离子弧焊 电子束焊 激光焊
除工件表面状况会影响到焊接质量外,工件材料的许多性 能都会对点焊的有效性构成较大影响:材料的导电性和导热性 越高,焊接性越差;材料的高温强度越高、屈服强度越高,焊 接性越差;材料的塑性温度范围越窄,对参数波动越敏感,焊 接性越差;材料对热循环的敏感性越强,焊接性越差;此外, 熔点高、线膨胀系数大、易形成致密氧化膜的金属,其焊接性 一般较差。
当点焊中间为较薄零件的三层板时,可按厚板厚度选择 工艺参数,但要适当减少焊接电流,减少量约10~25%,或 者减少通电时间。
四、车身板件更换技术ppt课件
2)修理结构性板件时,当需要切割或分 割板件,应完全遵照制造厂的建议。
3)不要割断可能降低乘客安全性的吸能 区区域、降低汽车性能的区域或者影响 关键尺寸的地方
2020/4/30
麦特汽车服务股份有限公司4 4
车身板件更换
车身板件更换工具
常用分割工具
• 气动磨削工具 • 用于金属磨削、切割,油漆层的去除,
2020/4/30
麦特汽车服务股份有限公1司111
车身板件更换
车身板件拆卸
• 分离电阻点焊焊点的方法
• 3、等离子切割分离,等离子切割枪可以很快地除去焊点。使用等离子切割枪, 可以同时在各种厚度的金属中吹洞来清除焊点,但是使用等离子切割不能保 证下层板材的完整
• 4、磨削分离,用高速砂轮也可分离点焊的 板件用钻头不能够钻除的焊点,或更换板件 的塞焊点(来自早先的修理)太大,钻头不能 钻掉时,可以采用这种方法。操作时只需要 磨削掉上层板,而不要破坏下层板
2020/4/30
麦特汽车服务股份有限公22司828
车身板件更换
车身覆盖件更换
• 13、调整装配间隙。先调整行李箱盖 的前后方向间隙,再调整行李箱盖的 左右方向间隙,最后调整行李箱的高 度
2020/4/30
麦特汽车服务股份有限公22司929
车身板件更换
车身覆盖件更换 • 门槛外板的更换
2020/4/30
• 14、在焊接以前,要再一次核实所有 的尺寸
• 15、焊接新钢板时应从强度较高的部 位开始焊接,焊接的两个板件要结合 良好没有缝隙,焊接时要采用分段焊 接以减小焊接应力与变形。焊接后拆 除焊接夹钳,并重新测量
2020/4/30
麦特汽车服务股份有限公22司222
车身板件更换
3)不要割断可能降低乘客安全性的吸能 区区域、降低汽车性能的区域或者影响 关键尺寸的地方
2020/4/30
麦特汽车服务股份有限公司4 4
车身板件更换
车身板件更换工具
常用分割工具
• 气动磨削工具 • 用于金属磨削、切割,油漆层的去除,
2020/4/30
麦特汽车服务股份有限公1司111
车身板件更换
车身板件拆卸
• 分离电阻点焊焊点的方法
• 3、等离子切割分离,等离子切割枪可以很快地除去焊点。使用等离子切割枪, 可以同时在各种厚度的金属中吹洞来清除焊点,但是使用等离子切割不能保 证下层板材的完整
• 4、磨削分离,用高速砂轮也可分离点焊的 板件用钻头不能够钻除的焊点,或更换板件 的塞焊点(来自早先的修理)太大,钻头不能 钻掉时,可以采用这种方法。操作时只需要 磨削掉上层板,而不要破坏下层板
2020/4/30
麦特汽车服务股份有限公22司828
车身板件更换
车身覆盖件更换
• 13、调整装配间隙。先调整行李箱盖 的前后方向间隙,再调整行李箱盖的 左右方向间隙,最后调整行李箱的高 度
2020/4/30
麦特汽车服务股份有限公22司929
车身板件更换
车身覆盖件更换 • 门槛外板的更换
2020/4/30
• 14、在焊接以前,要再一次核实所有 的尺寸
• 15、焊接新钢板时应从强度较高的部 位开始焊接,焊接的两个板件要结合 良好没有缝隙,焊接时要采用分段焊 接以减小焊接应力与变形。焊接后拆 除焊接夹钳,并重新测量
2020/4/30
麦特汽车服务股份有限公22司222
车身板件更换
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
知识准备
(三) 新板件的更换 在修理损坏较大的车身时,新的部件与车身匹配是非常重要的。 1. 更换前纵梁 将车辆放在车身校正台上定位,拉伸和校正已损坏但不要求更换的板件。 1) 拆除旧的板件。按照所属车型车身维修手册确认焊点位置和焊点数量。使用錾子检 查所有焊点的钻除情况,但不能施力于錾子上,以免使钢板裂开,如图5-7 和5-8 所示。
知识准备
2)车身准备。在钻除焊点时或剥离钢板所产生的飞边要磨平,如图5-9 所示,注意不要 把车身钢板磨薄。进行电阻点焊焊接的部位要清理干净,露出新的金属,如图5-10 所示。
知识准备
3) 车身接合面清洁。用钢丝刷刷除钢板焊接部位周围的车身密封胶及底层漆。在清洁 和去腊后,在车身钢板焊接的接合面涂抹点焊专用防锈底漆,如图5-11 所示。
知识准备
8) 假如测量尺寸与参考值相符,通过惰性气体保护焊点焊一个点,如图5-16 所示,暂 时安装前地板加强件。定位焊点应选择在容易拆除的部位。
9) 依照标准孔或旧零件的装配痕迹来暂时固定安装散热器框架,如图5-17 所示。
知识准备
10) 调整尺寸,如图5-18 所示。首先进行测量,来确定悬架上支座及前翼子板隔板前 后端安装点的定位。检查零件与前照灯左右尺寸的差异,并调整到完美状态。
知识准备
(2) 后立柱(C 立柱) 的切割 后立柱的切割位置与切割是更换后侧围板的重要工序, 在切割作业之前可以使用塑料样板规在后立柱外板划出切割线,然后使用气动切割锯在 切割线上进行切割。在侧围板与车身的连接处如果是钎焊连接,先要检查钎焊的性质属于普 通钎焊还是电弧钎焊,在后侧围板上大部分都是电弧钎焊,因此对钎焊部位加热,分离钎焊 区。气动切割锯切割、钎焊的切割与) 焊接表面清除油漆层后,要涂刷防锈底漆,如图5-5 所示。涂刷底漆时要小心,以 防从连接表面上渗出。如果发生渗漏,在喷涂油漆时将有不利的影响,需要做额外的工作, 因此要用浸有溶剂的布清除多余底漆。
知识准备
3) 如果新钢板要切割成与现有钢板搭接的形状(图5-6),需要采用气动切割锯或切割 砂轮,或者其他工具,将新钢板粗切到需要的尺寸。钢板的搭接宽度应为18~24mm。如果 搭接部分太大,装配时板件的配合调整更困难。
16) 在完成涂装后进行车身部件装配。
知识准备
2. 更换后侧围板 车身后侧围板属于车身覆盖件,由于它在车身上相对位置的精度并不十分重要,因此可 以只用肉眼检查与相邻板件是否匹配,而不用像更换结构性板件那样精确地进行测量。 (1) 焊点的清除 清除焊点可以使用气动焊点去除钻来进行钻除焊点,并且针对不同的部位选择合适的工 具与钻头直径,如图5-23 所示。
4) 新钢板焊点位置定位。在点焊或塞焊的位置做上不同的记号,如图5-12 所示,以便 于辨认,并在新的车身钢板上做记号(先决定两端的位置,再分配其余的焊点数)。如果用 塞焊则先要在新板件上钻孔,如图5-13 所示。
知识准备
5) 新板件清洁。 6) 将前挡泥板和边梁的装配标记对准,并用大力钳将它们夹紧。没有参考标记的零件, 应根据旧件的相同位置来对比安装,如图5-14 所示。 7) 暂时安装车身前横梁。用锤子和木块依次轻轻地敲击板件,使它按需要的方向移动, 直至彼此相配。同时要用测量工具来确定安装部件的尺寸位置,如图5-15 所示。
11) 检查左右翼子板隔板上端的高度。用测量系统测量翼子板前、后安装孔与其他测量 点的尺寸,调整到误差范围内。
知识准备
12) 组装车身覆盖件并检查装配间隙,利用发动机舱盖铰链和翼子板等的安装痕迹来实 施组装,最后的安装间隙焊接后再调整。检查其与门是否正确配合,如果间隙不正确,这可 能是由于挡泥板或侧支架高度在左右两边偏离。在此操作中必须判定安装间隙是否调整到范 围内。图5-19 所示为检查外覆盖件安装的配合间隙。
汽车焊接工艺
目录 /CONTENTS
01
非结构性板件更换
02
结构性板件分割与连接
01
非结构性板件更换
任务目标
知识目标 1. 描述车身非结构性板件更换的基本步骤。 2. 描述车身结构性板件更换的基本步骤。 能力目标 能够规范更换汽车车身板件与结构件。
知识准备
一、 车身板件的更换 需更换构件的车辆先应对损伤区域校正修复,然后进行拆卸损伤钣金作业,做好新板件 安装的准备工作。 (一) 车辆的准备 1) 磨掉点焊区域焊缝的痕迹。还要清除板件连接表面后面的油漆和底漆,如图5-1 所 示,因为这些部位在安装时要用电阻点焊焊接。
(二) 新板件准备 新板件在制造厂出厂的时候为了保证板件不受腐蚀,在板件的表面都会涂有一层防锈层, 这些防锈层如果不进行清理,将会影响以后的焊接和修理质量,因此在新件与旧件配合前先 要进行涂层清理,使新板件在焊接过程中焊接电流能够顺利地流过。 1) 用尼龙打磨机清除点焊区域两边的油漆,如图5-4 所示。不要磨削到板件,并且不 能使板件过热变成蓝色或开始变形。
知识准备
13) 在焊接以前,要再一次核实所有的尺寸。使用测量系统对零件定位时,新零件上的 测量点应与车身相对一侧上的零件相同,如果尺寸不匹配或不一致,必须校验参考点位置。
14) 焊接新钢板,如图5-20 所示。在焊接时应从强度较高的部位开始,焊接的两个板 件要接合良好没有缝隙,焊接时要采用分段焊接,以减小焊接应力与变形。焊接后拆除焊钳, 并重新测量。
知识准备
15) 焊接表面处理,如图5-21 所示。在有些部位能明显看到的焊点必须研磨至板件平 齐,而要喷涂底层漆的部位只要稍微研磨修饰即可。钢板清洁及脱脂后在焊接部位或裸钢板 上喷涂防锈底漆,如图5-22 所示。
知识准备
15) 焊接表面处理,如图5-21 所示。在有些部位能明显看到的焊点必须研磨至板件平 齐,而要喷涂底层漆的部位只要稍微研磨修饰即可。钢板清洁及脱脂后在焊接部位或裸钢板 上喷涂防锈底漆,如图5-22 所示。
知识准备
2) 在拆除旧板件时可能旧板件的边缘会变形,在进行新板件的配合前需整平板件配合 处凸缘上的凹坑和凸起,如图5-2 所示。通过整平要保证焊接时两层板件能够很好地配合, 没有间隙。
3)在油漆和腐蚀物已从连接面上清除、基体金属已经暴露的区域,应涂上可导电的防锈 底漆,如图5-3 所示。
知识准备
