过流保护与短路保护介绍
“三大保护”的作用
1、过电流保护的作用当供电线路中发生短路事故时，由短路保护装置起作用来切断电源，可防止事故的发生。
发生过电流事故时由过电流继电器或过流--过热继电器动作来实现过电流保护，或者在功率较大的设备上安装软启动装置来降低启动电流，以达到保护电动机的目的。
熔断器有一相熔断；电缆与电动机开关的接线端子连接不牢而松动脱落；电缆芯线一相断线；电动机定子绕组与接线端子连接不牢而脱落都能造成断相事故，防止这类事故的措施是采用晶体管断相过载保护装置，由断相保护电路来实现保护。
2 、漏电保护的作用（1）当系统漏电时能迅速切断电源；（2）当人体接触一相火线或带电物体时，在人体还未受到损伤前，即切断电源；（3）可以防止电气设备及供电线路的绝缘因受潮或者受到损伤时，发生漏电甚至发展到相间短路事故的发生；（4）对电网对地的电容电流进行有效的补偿，以减少漏电电流的危害；能不间断地监视被保护电网的绝缘状态。
3、保护接地的作用（1）当人身触及带电的设备外壳时，人体与接地装置构成并联电路，由于保护接地电阻小，而人体电阻值大得多，所以大部分漏电电流通过接地装置流入大地，大大的减少了通过人体的直接漏电电流，这样降低了对人体的触电电流，就降低了对人体的触电危险。
（2）能减少直接漏电电流，从而减少了因漏电电流产生的电火花能量，因而也就减小了电火花引爆瓦斯、煤尘的可能性。
（3）对于无选择性的漏电保护装置，保护接地可使一相接地故障易于查找。
过电流保护（一）概念、原因与危害所谓过电流是指流过电气设备和电缆的电流超过了它们的额定值。
电气设备和电缆出现过电流后，一般会引起它们过热，严重时会将它们烧毁，甚至引起电火灾和瓦斯、煤尘爆炸，对煤矿井下危害极大，必须加以预防。
煤矿井下常见的过电流故障有短路、过负荷、断相。
短路——是指电流不流经负载，而是经过电阻很小的导体直接形成回路，特点是电流很大。
能够在极短的时间内烧毁电气设备，甚至引起火灾或引燃井下瓦斯、煤尘，造成瓦斯、煤尘爆炸事故。
短路过载过流保护精编版
短路过载过流保护公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]短路保护、过载保护、零压保护的概念（转载）（如果有不理解的地方，请联系）短路保护、过载保护、零压保护的概念每个电气设备都有它的额定功率，当超过额定功率是就叫做过载，对这种状态的保护就叫做过载保护对于防止电气设备内部发生短路的保护就叫做短路保护零压保护又叫失压保护，当停电发生时具有上述功能的电路会自动跳闸，在下次送电时用电设备不会自行起动。
这种功能目的在于防止停电时操作人员忘记切断电源，在下次来电时用电设备自行起动造成意外事故。
一般的接触器控制电路具有此功能。
1.短路保护电气控制线路中的电器或配线绝缘遭到损坏、负载短路、接线错误时，都将产生短路故障。
短路时产生的瞬时故障电流是额定电流的十几至几十倍。
电气设备或配电线路因短路电流产生的强大电动力可能损坏、产生电弧，甚至引起火灾。
短路保护要求在短路故障产生后的极短时间内切断电源，常用方法是在线路中串接熔断器或低压断路器。
低压断路器动作电流整定为电动机起动电流的倍。
2.过电流保护过电流是指电动机或电器元件超过其额定电流的运行状态，过电流一般比短路电流小，在6倍额定电流以内。
电气线路中发生过电流的可能性大于短路，特别是在电动机频繁起动和频繁正反转时。
在过电流情况下，若能在达到最大允许温升之前电流值恢复正常，电器元件仍能正常工作，但是过电流造成的冲击电流会损坏电动机，所产生的瞬时电磁大转矩会损坏机械传动部件，因此要及时切断电源。
过电流保护常用过电流继电器实现。
将过电流继电器线圈串接在被保护线路中，当电流达到其整定值，过电流继电器动作，其常闭触头串接在接触器线圈所在的支路中，使接触器线圈断电，再通过主电路中接触器的主触头断开，使电动机电源及时切断。
3.过载保护过载是指电动机运行电流超过其额定电流但小于倍额定电流的运行状态，此运行状态在过电流运行状态范围内。
若电动机长期过载运行，其绕组温升将超过允许值而绝缘老化或损坏。
煤矿供电三大保护
煤矿井下供电三大保护（一）矿井低压电的电流保护一、常见过电流故障的类型低压电网运行中，常见的过电流故障有短路、过负荷（过载）和单相断线三种情况。
什么是短路电流？我们首先通过一个简单的实例来说明这一问题：在正常情况下流过导线、灯的电流为：I=V/R=220/（R1+R2+R3）=220/50.48=4.36A如果在灯头处两根导线相互碰头等于灯泡电阻没有接入，此时流过导线的电流则为：I=V/R=220/（R2+R3）=220/2.08=105.5A1、短路是指供电线路的相与相之间经导线直接逢接成回路。
短路时，流过供电线路的电流称为短路电流。
在井下中性点不接地的供电系统中，短路分为三相、两相两种，而单相接地不属于短路，但可发展为短路。
⑴短路故障发生的原因①线路与电气设备绝缘破坏。
例如，绝缘老化、绝缘受潮，接线（头）工艺不合格，设备内部的电气缺陷和电缆质量低及大气过电压等。
②受机械性破坏。
例如，受到运输机械的撞击，片帮、冒顶物的砸伤，炮崩，电缆敷设半径过小等。
③误接线、误码操作。
例如，相序不同线路的并联，带电进行封装接地线与带封装接地线送电，局部检修送电等。
④严重隐患点。
例如，“鸡爪子”、“羊尾巴”处。
⑤带电检修电气设备。
⑥带电移挪电气设备。
⑵短路故障的危害短路事故是煤矿常见的恶性事故之一，它产生的电流很大，在短路点电弧的中心温度一般在2500℃~4000℃，可在极短的时间内烧毁线路或电气设备，甚至引起火灾。
在遇瓦斯、煤尘时，可以引起燃烧或爆炸.短路可使电网电压急剧下降，影响电气设备的正常工作。
2、过负荷过负荷也称为过载，是指实际流过电气设备的电流超过其额电流，又超过了允许的过流时间。
从过流和时间两个量来说，都是相对量，必须具备过流和超时这两个条件，才称为过负荷。
过负荷常烧坏井下电气设备，造成过负荷的原因有：电源电压过低；重载起动；机械性堵转和单相断相。
其共同表现是：电气设备超允许时间的过电流，设备的温升超过其允许温升，有时会引起线路着火，甚至扩大为火灾或重大事故。
短路电流漏电保护及其区别
短路电流漏电保护及其区别Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#什么是短路保护短路保护是在电路发生故障，比如不经过负载，导线的电阻几乎可以忽略不计，因此瞬间产生的极大的电流提供切断电源，防止设备损坏和造成事故。
短路保护是指在电气线路发生短路故障后能保证迅速、可靠地将电源切断，以避免电气设备受到短路电流的冲击而造成损坏的保护。
一般情况下短路保护器件应安装在愈靠近供电电源端愈好，通常安装在电源开关的下面，这样不仅可以扩大短路保护的范围，而且，可以起到电气线路与电源的隔离作用，更加便于安装和维修。
对于一些有短路保护要求的设备，其短路保护器件，应安装在靠近被保护设备处。
断路器的短路保护是指相间、相零、相地等电流徒然增大很多的一种保护。
漏电保护对非接地短路不起作用。
什么是漏电保护漏电保护是利用漏电保护装置来防止电气事故的一种安全技术措施。
漏电保护装置又称为剩余电流保护装置（ResidualCurrentOperatedProtectiveDevice，缩写RCD）。
漏电保护装置是一种低压安全保护电器，主要用于单相电击保护，也用于防止由漏电引起的火灾，还可用于检测和切断各种一相接地故障。
漏电保护装置的功能是提供间接接触电击保护，而额定漏电动作电流不大于30mA的漏电保护装置，在其他保护措施失效时，也可作为直接接触电击的补充保护，但不能作为基本的保护措施。
实践证明，漏电保护装置和其他电气安全技术措施配合使用，在防止电气事故方面有显着的作用。
本节就漏电保护装置的原理及应用进行介绍。
漏电保护是一种重要的电气安全保护装置，除要了解漏电保护装置的工作原理外，还要重点掌握漏电保护装置的应用场所，选用和安装要求，在安装应保证所有的工作机线都穿过漏电保护装置，保护零线不能接入漏电保护装置。
对于漏电保护器误动作和振动作的原因和防止措施，也应该掌握。
电路基础原理电路中的短路故障与过流保护

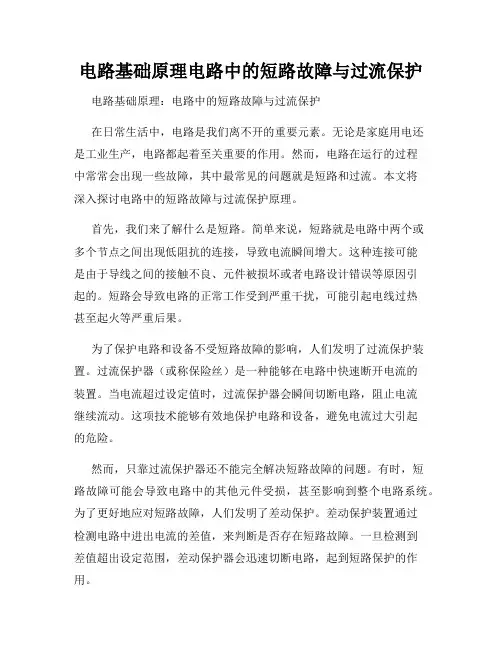

电路基础原理电路中的短路故障与过流保护电路基础原理：电路中的短路故障与过流保护在日常生活中，电路是我们离不开的重要元素。
无论是家庭用电还是工业生产，电路都起着至关重要的作用。
然而，电路在运行的过程中常常会出现一些故障，其中最常见的问题就是短路和过流。
本文将深入探讨电路中的短路故障与过流保护原理。
首先，我们来了解什么是短路。
简单来说，短路就是电路中两个或多个节点之间出现低阻抗的连接，导致电流瞬间增大。
这种连接可能是由于导线之间的接触不良、元件被损坏或者电路设计错误等原因引起的。
短路会导致电路的正常工作受到严重干扰，可能引起电线过热甚至起火等严重后果。
为了保护电路和设备不受短路故障的影响，人们发明了过流保护装置。
过流保护器（或称保险丝）是一种能够在电路中快速断开电流的装置。
当电流超过设定值时，过流保护器会瞬间切断电路，阻止电流继续流动。
这项技术能够有效地保护电路和设备，避免电流过大引起的危险。
然而，只靠过流保护器还不能完全解决短路故障的问题。
有时，短路故障可能会导致电路中的其他元件受损，甚至影响到整个电路系统。
为了更好地应对短路故障，人们发明了差动保护。
差动保护装置通过检测电路中进出电流的差值，来判断是否存在短路故障。
一旦检测到差值超出设定范围，差动保护器会迅速切断电路，起到短路保护的作用。
除了差动保护，地面故障保护也是非常重要的一种保护电路免受短路故障影响的技术。
地面故障是指电路中的相位导线与地线之间发生短路。
这种故障可能会导致电路中的电流异常增大，造成严重的安全隐患。
为了避免地面故障的发生，人们在电路中加入了地漏保护装置。
当地漏电流超过设定值时，地漏保护器会迅速切断电路，以防止短路故障的发生。
总之，电路中的短路故障与过流保护是电路设计和运行中非常重要的问题。
短路故障可能导致电路和设备受损，甚至引发严重后果。
通过使用过流保护装置、差动保护装置和地漏保护装置等技术，我们可以更好地保护电路的安全运行。
IGBT——过流、短路保护
IGBT——过流、短路保护短路与过流之前我们介绍过IGBT的短路测试，今天我们来聊聊IGBT短路和过流时该如何保护。
首先一点，对IGBT的过流或短路保护响应时间必须快，必须在10us以内完成。
一般来说，过电流是IGBT电力电子线路中经常发生的故障和损坏IGBT的主要原因之一，过流保护应当首先考虑。
过流与短路保护是两个概念，它们既有联系也有区别。
过流大多数是指某种原因引起的负载过载；短路是指桥臂直通，或主电压经过开关IGBT的无负载回路，它们的保护方法也有一定区别。
如过流保护常用电流检也传感器，短路保护常通过检测IGBT饱和压降，配合驱动电路来实现。
不同的功率有不同的方法来实现过流或短路保护。
短路分为一类及二类两种，但这两种短路都有一个共同点，那就是，IGBT会出现“退饱和现象”，当IGBT一旦退出饱和区，它的损耗会成百倍的往上升，那么允许持续这种状态的时会非常苛刻了，只有10us，我们需要靠驱动器发现这一行为并关掉门极。
IGBT过流的情况则是，回路电感较大，电流爬升很慢（相对于短路），IGBT不会发生退饱和现象，但是由于电流比正常工况要高很多，因此经过若干个开关周期后，IGBT的损耗也会比较高，结温也会迅速上升，从而导致失效。
在这时，IGBT驱动器一般是不能及时发现这一现象的，因为IGBT的饱和压降的变化很微弱，驱动器通常识别不到这种变化。
所以需要靠电流传感器来感知电流的数值，对系统进行保护。
所以，我们认为，IGBT驱动器是为了解决短路保护，而过流保护则是由电流传感器来完成。
IGBT发生短路时，描述短路电流的数学表达式如下，这是一个线性方程。
它表示，在短路发生时，电流的绝对值与电压，回路中的电感量，及整个过程持续的时间有关系。
绝大部分的短路母线电压都是在额定点的影响短路电流的因素主要是“短路回路中的电感量”。
因此对短路行为进行分类定义时，短路回路中的电感量是主要的分类依据。
如果短路回路中的电感量再继续增大，那么电流变化率就变得更低，此时就不是短路了，变成“过流”了。
电路保护的四种保护方式
电路保护的四种保护方式电路保护是指对电路中存在的可能对电路或电器设备造成损害的故障或过电压进行保护或限制，以保证安全、稳定运行的一种措施。
目前有许多电路保护方式，其中最常见的有四种，分别是熔丝保护、过电流保护、电子继电器保护和断路器保护。
接下来，我们将详细介绍这四种电路保护方式。
1. 熔丝保护熔丝保护是将一个金属丝制成的熔丝连接在电路的保护位上，当电路中出现过流时，熔丝会被加热熔断，断开电路，起到保护电器的作用。
这种方式简单易行，且成本低廉，但需要手动更换熔丝，且无法控制保护时间，只能提供短时间的过载保护。
2. 过电流保护过电流保护用于检测电路中的电流是否超出额定值，一旦超出，它会自动切断电路，保护电器。
过电流保护可以分为电磁式过流继电器保护和电子式过流继电器保护。
电磁式过流继电器同时也可以抵抗瞬间过电流，在一定程度上对电器起到保护作用。
电子式过流继电器可以提高保护精度和保护时间的控制。
3. 电子继电器保护电子继电器保护是一种电子设备，在电路中起到过电流和过电压保护作用。
它能够对发生故障的电路进行快速、准确的诊断和保护。
电子继电器保护不仅可以检测电流、电压，还可以检测相序、相位等，保证电器的安全与稳定工作。
4. 断路器保护断路器保护是一种电气开关，可以用于控制电器的电路开关，并提供保护功能。
它可以在发生过载或短路时，自动断开电路，保护电器不受损害。
断路器保护还可以起到手动断电的作用，更方便安全。
总结以上所介绍的四种电路保护方式，各有其优点和适用范围。
熔丝保护简单粗暴，成本低廉，但使用不太方便。
过电流保护的保护时间和保护精度都非常高，但是需要检测范围较小。
电子继电器保护可以提供全方位保护，但成本较高。
断路器保护操作方便，可以手动断电，但是需要抵抗瞬间过电流的性能较差。
因此，在选择电路保护方式时，应根据电路的特点和需要进行具体分析和选择。
如何解决电源电路中的短路保护问题
如何解决电源电路中的短路保护问题电源电路中的短路保护是一项重要而且常见的技术挑战。
当电路中出现短路情况时，电流会迅速增大，可能导致电源供应器故障、设备损坏，甚至可能引发安全事故。
因此，解决电源电路中的短路保护问题对于确保电路的稳定运行和使用安全至关重要。
本文将介绍几种常用的方法来解决电源电路中的短路保护问题。
一、过流保护方法过流保护是电源电路中应对短路的一种常用方法。
通过监测电路中的电流变化，当电流超过设定阈值时立即采取相应的保护措施。
下面将介绍两种常见的过流保护方法。
1. 电流限制器电流限制器是一种常用的过流保护方法，通过在电路中加入限流元件（如限流电阻或限流电感器）来限制电流的增大。
当电流超过设定阈值时，限流元件会发挥作用，限制电流的增加，达到保护电路的目的。
电流限制器设计简单、成本低廉，但是对电路的负载容量有一定的限制。
2. 电流保险丝电流保险丝是另一种常用的过流保护方法。
电流保险丝是一种熔断保护元件，当电流超过设定阈值时，电流保险丝会熔断，切断电路的连接，起到保护电路的作用。
选择适当的电流保险丝对于保护电路的稳定运行起到至关重要的作用。
二、过压保护方法除了过流保护外，过压保护也是电源电路中解决短路保护问题的重要手段。
当电路中出现过电压情况时，可能会导致电源供应器故障，设备受损。
下面将介绍两种常见的过压保护方法。
1. 过压保护电路过压保护电路是一种常见的过压保护方法。
通过引入过压检测电路，监测电路中的电压变化。
当电压超过设定阈值时，过压保护电路会自动切断电源供应，起到保护电路的作用。
这种方法灵活、可靠，能够及时发现过压情况并采取措施。
2. 过压保护器过压保护器是另一种常见的过压保护方法。
过压保护器一般安装在电路的输入端，当电压超过设定阈值时，过压保护器会自动切断电源供应，保护电路的稳定运行。
选择适当的过压保护器对于电路的保护起到至关重要的作用。
三、短路保护电路设计注意事项在设计电源电路中的短路保护电路时，有一些注意事项需要考虑。
过流保护(OCP),还是短路保护(SCP)？
过流保护(OCP)，还是短路保护(SCP)？
通常，在电机驱动应用中需要很多不同类型的保护，包括保护功率晶体管、电机或系统的任何部件。
变频器的电流保护是其中至关重要的一项。
它不仅能预防对功率晶体管的任何潜在损坏，而且在发生故障或控制变得不稳定时能预防电机消磁。
过流保护(OCP)和短路保护(SCP)常常互换使用，但两者还是存在差别，我们将在本博文中探讨。
OCP 和SCP 的差别简单来说，短路保护是过电流保护的一部分。
图1 表示不同电流保护之间的关系。
接地故障保护、臂短保护和相间短保护都属于短路保护。
图1. 过流保护与短路保护比较图2 表示不同的短路模式和电流路径。
如图2(a)所示，当电机绕组短接至电机壳体（通常接地）时，或者当电机电缆短接至接地时，则发生接地故障。
图2(b)表示桥臂短路，指高侧IGBT 和低侧IGBT 同时意外导通并产生极高电流的情况。
图2(c)表示相间短路，当不同相间的电机绕组短路时发生。
所有三个示例中，电流幅度因电流路径（包括IGBT 本身的）阻抗而受限。
图2. 短路电流路径tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
高压负荷开关的线路保护功能
高压负荷开关的线路保护功能高压负荷开关是一种电力传输和配电系统中常用的设备，用于控制和保护电力线路。
其线路保护功能非常重要，能够保护电力系统的正常运行，确保电网的安全和稳定。
本文将介绍高压负荷开关的线路保护功能，并探讨其实际应用。
一、过流保护过流是指电流超过了设定值的情况，可能导致线路和设备的短路或过载。
高压负荷开关的线路保护功能中包括了过流保护。
在过流发生时，负荷开关会迅速切断电力供应，并发出警报。
这样可以有效地保护电力线路和设备免受过流损害，同时阻止过流扩大导致更严重的故障。
二、过压保护过压是指线路电压超过了安全范围的情况，可能对电力设备造成损坏甚至引发火灾等危险。
高压负荷开关的线路保护功能中也包括了过压保护。
当线路电压超过设定值时，负荷开关会自动切断电源，并及时发出警报，保护电力设备和线路的正常运行。
三、欠压保护欠压是指线路电压低于安全工作范围的情况，可能导致电力设备无法正常工作。
高压负荷开关的线路保护功能中还包括了欠压保护。
当线路电压低于设定值时，负荷开关会自动切断电源并发出警报，阻止欠压情况对电力设备和线路的损害。
四、过载保护过载是指电力线路所承受的负荷超过了设计能力的情况，可能导致线路过热、设备损坏甚至火灾等危险。
高压负荷开关的线路保护功能中也包括了过载保护。
当线路负载超过开关的额定容量时，负荷开关会迅速切断电源，避免线路过载引发的故障和危险。
五、短路保护短路是指电流在线路上出现突然大幅度增加的情况，可能导致线路和设备烧毁、火灾等危险。
高压负荷开关的线路保护功能中包括了短路保护。
当线路发生短路时，负荷开关会迅速切断电源，阻止短路电流的扩大，保护线路和电力设备免受短路损害。
六、接地保护接地故障是指电力线路无法安全地接地的情况，可能导致电流泄漏和电击等危险。
高压负荷开关的线路保护功能中还包括了接地保护。
当线路发生接地故障时，负荷开关会迅速切断电源，并及时发出警报，保护人员免受电流泄漏和电击的伤害。
电路中过流、过载和短路保护知识
电路中过流、过载和短路保护对于刚进入电力行业的工作人员来说，大部分人可能分不清过载和过流的区别，本文就针对过载和过流两种状态进行讲解。
一、过载是什么？在电网或者是我们的日常生活中所用到的每一个电气设备都会有一个额定功率，当设备的功率比额定功率高的时候我们称为过载。
同样地，我们将对这种超过额定功率的保护称为过载保护。
此处还要说到的一点是，当设备出现过载的时候很容易致使电气设备出现短路。
我们对于那些专门防止设备内部出现短路故障的保护称作短路保护。
二、过载保护过载运行状态是属于过流运行状态的范畴之内，因为它是电动机运行电流超过额定电流并且是在1.5倍之内的状态。
要是电气设备长期处于过载运行状态，它的绕组温升会超过允许值，从而致使绕组绝缘老化或损坏。
过载保护往往通过热继电器来实现，它可以不受电动机短时过载冲击电流或短路电流的影响而瞬时动作。
但是，也要同步使用熔断器或者是低压断路器，这是因为当超过6倍额定电流的电流经过热继电器的时候，它发生动作会迟缓，最少在五秒之后。
这样一来就会致使在其发生动作的时候，热继电器的加热元件已经被烧损。
三、过流是什么？过流与过载都是一种状态，其中，过电流是电动机或者其他的电器元件高于额定电流的时候，电气设备的一种运行状态。
通常情况下，过电流是不高于短路电流的，并且是在六倍额定电流之内。
四、过流保护前面我们提到过电流是一种状态，当出现过电流的时候往往也是比短路电流要小，并且是在六倍之内。
通常情况下，在电气线路中，短路与过电流相比发生的概率要小很多，尤其是在电动机频繁地启动和正反转的时候。
这里需要提的是，当线路出现过电流的时候，要是可以使电流值在达到最大温升之前恢复正常，那么电器元件是仍然可以正常运行的。
但是有一点，在这里的过电流可能会致使冲击电流将电动机损坏，这时瞬时电磁大转矩会损坏机械传动部件，所以，及时将电源切断是十分有必要的。
过电流保护要用到过电流保护继电器，将其装设在被保护线路中，在电流达到了一个整定值的时候，继电器就会发生动作，它的常闭触头串接在接触器线圈所在的支路中，使接触器线圈断电，再通过主电路中接触器的主触头断开，使电动机电源及时切断。
过载保护与短路保护的区别
过载保护与短路保护的区别
所谓过载保护，也称过流保护。
所谓过流，即流过电器设备及线路的电流，不仅超过了其额定电流值，而且还超过了其允许承受的时间。
过流分允许过电流和故障过电流两种，象鼠笼式电动机启动时，其启动电流远大于额定电流，但没超过其允许承受的时间，所以是允许过电流。
过负荷保护都是对故障过电流而言的。
短路也是过负荷，是一种严重的过负荷现象。
对电器设备和线路都会造成极大的损害，甚至引发火灾等。
过负荷保护一般用反时限过流保护装置，即流过保护装置的电流越大，动作的时限就越短。
保险丝也具备一定的反时限特性。
另外有双金属片式的热继电器等。
短路保护一般都采用瞬动。
有电磁式，电子式等形式。
过载保护是在负荷过大，超过了设备本身的额定负载情况下，回路自动断开的保护。
短路保护是电路发生短路而回路自动断开。
过负荷保护一般用反时限过流保护装置，即流过保护装置的电流越大，动作的时限就越短。
短路保护一般都采用瞬动，即０秒动作
所以。
不能用过载保护器件可以代替短路保护器件。
继电保护保护类型
继电保护保护类型继电保护是电力系统中保护设备的一种重要手段，它通过对电力设备异常情况的检测，并发送信号控制接触器、断路器等装置进行动作，以保护电力系统的安全运行。
继电保护的分类主要根据被保护元件的不同类型进行划分，下面将介绍几种主要的继电保护类型。
一、电流保护电流保护是最常见的一种继电保护类型。
电流保护根据电路中电流的大小与设定值的关系来判断电路是否正常。
当电流异常时，电流保护会及时控制断路器的动作，切断电路，起到保护电气设备的作用。
例如，在电动机运行过程中，如果电流超过了额定值，则电流保护会及时切断电源，以避免设备烧毁。
二、电压保护电压保护是用来对电力系统电压异常状况进行检测的保护方式。
在电力系统中，电压的稳定性对设备运行非常重要。
电压保护可以检测电压的过高、过低、失压等异常情况，并根据设定值控制断路器等装置的动作。
它起到保护设备以及维持电力系统稳定运行的作用。
三、过载保护过载保护是针对电力设备超过额定负荷长时间运行而导致过热的情况进行保护的一种继电保护类型。
在电力系统中，电力设备的额定负荷一般是由制造厂家或设计部门根据设备的工作特性和可靠性确定的。
过载保护通过监测电路中电流的大小，当电流超过一定值时，会触发保护装置，切断电源，以保护设备不被过热损坏。
四、短路保护短路保护用来对电力系统中由于电路线路、设备绝缘损坏等引起的短路故障进行保护。
短路故障会导致电流迅速升高，对设备和电力系统的安全造成巨大风险。
短路保护通过检测电路中的电流、电压等参数来判断是否存在短路故障，并触发相应的保护动作，将故障段隔离，保护电力设备和系统的安全运行。
五、过电压保护过电压保护是为了防止电力系统中因为电力设备故障、闪击、雷击等原因导致电压突然升高而引发的故障。
过电压保护通过检测电压的变化情况，一旦发现异常，会及时触发保护动作，将电压恢复到正常水平，以保护电力设备不受损害。
六、欠电压保护欠电压保护主要是为了防止电力系统中电压突然降低引发的故障。
电路中的短路保护和过载保护
电路中的短路保护和过载保护电路是现代科技中不可或缺的重要组成部分，而电路中的短路和过载问题是我们需要重点考虑和保护的。
本文将详细介绍电路中的短路保护和过载保护的概念、原理以及常见的保护方法。
一、短路保护1. 短路现象在电路中，如果两个导体之间出现低阻抗连接，电流会瞬间剧增，导致电路过载，甚至可能引发电路烧毁、电源短路等严重后果。
这种情况就叫做短路。
短路通常包括直接短路和间接短路两种形式。
2. 短路保护原理短路保护的目的是迅速切断电路的电流，以防止短路造成的危害。
常见的短路保护原理包括电流保护和温度保护两种。
电流保护：通过在电路中加入保险丝、熔断器等装置，当电流超过设定值时，保险丝会迅速熔断，切断电路；温度保护：在电路元件上安装温度传感器，当温度超过预设值时，传感器会使电路中的继电器动作，切断电源。
3. 短路保护方法为了保护电路免受短路的危害，我们可以采取以下几种方法：（1）使用保险丝：在电路中安装适当的规格和额定电流的保险丝，当电流突增时，保险丝会迅速熔断，切断电路，以保护电路元件不受损害；（2）使用熔断器：熔断器是一种电子保护元件，它采用电流感应原理，当电流超过熔丝的额定值时，熔丝瞬间熔断，切断电路，起到保护作用；（3）使用短路保护器：短路保护器是一种可重复使用的保护装置，它可以通过检测电路中的短路情况，迅速切断电流，确保电路正常运行。
二、过载保护1. 过载现象电路中的过载通常是指电路负载超过额定负载能力的情况。
当电路过载时，电流超过了电路设计的最大负荷，会导致电路元件过热，甚至发生故障。
2. 过载保护原理过载保护的目的是切断电路，以防止过载造成的危害。
常见的过载保护原理包括电流保护和温度保护两种。
电流保护：安装在电路中的过载保护装置可以监测电路中的电流变化，当电流超过设定值时，会迅速切断电路以保护电路元件；温度保护：在电路元件上安装温度传感器，当温度超过额定值时，传感器会使电路中的继电器或熔断器动作，切断电源。
短路电流、漏电保护及其区别
什么是短路保护短路保护是在电路发生故障，比如不经过负载，导线的电阻几乎可以忽略不计，因此瞬间产生的极大的电流提供切断电源，防止设备损坏和造成事故。
短路保护是指在电气线路发生短路故障后能保证迅速、可靠地将电源切断，以避免电气设备受到短路电流的冲击而造成损坏的保护。
一般情况下短路保护器件应安装在愈靠近供电电源端愈好，通常安装在电源开关的下面，这样不仅可以扩大短路保护的范围，而且，可以起到电气线路与电源的隔离作用，更加便于安装和维修。
对于一些有短路保护要求的设备，其短路保护器件，应安装在靠近被保护设备处。
断路器的短路保护是指相间、相零、相地等电流徒然增大很多的一种保护。
漏电保护对非接地短路不起作用。
什么是漏电保护漏电保护是利用漏电保护装置来防止电气事故的一种安全技术措施。
漏电保护装置又称为剩余电流保护装置（ResidualCurrentOperatedProtectiveDevice，缩写RCD）。
漏电保护装置是一种低压安全保护电器，主要用于单相电击保护，也用于防止由漏电引起的火灾，还可用于检测和切断各种一相接地故障。
漏电保护装置的功能是提供间接接触电击保护，而额定漏电动作电流不大于30mA的漏电保护装置，在其他保护措施失效时，也可作为直接接触电击的补充保护，但不能作为基本的保护措施。
实践证明，漏电保护装置和其他电气安全技术措施配合使用，在防止电气事故方面有显著的作用。
本节就漏电保护装置的原理及应用进行介绍。
漏电保护是一种重要的电气安全保护装置，除要了解漏电保护装置的工作原理外，还要重点掌握漏电保护装置的应用场所，选用和安装要求，在安装应保证所有的工作机线都穿过漏电保护装置，保护零线不能接入漏电保护装置。
对于漏电保护器误动作和振动作的原因和防止措施，也应该掌握。
漏电保护是利用漏电保护装置来防止电气事故的一种安全技术措施。
漏电保护装置又称为剩余电流保护装（ResidualCurrentOperatedProtectiveDevice，缩写RCD）。
电器开关原理推导：如何实现开关的短路保护与过流保护
电器开关原理推导：如何实现开关的短路保护与过流保护电器开关通常用于控制电路的开关与断开，实现电器的启停功能。
在使用过程中，可能会遇到短路与过流等电路故障，为了保护电器以及使用者的安全，开关需要具备短路保护与过流保护功能。
下面将对开关的原理进行推导，详细解释如何实现这两种保护。
首先，我们先来了解一下短路和过流的概念。
短路是指电路中的两个导线之间意外地发生了直接的连接，造成电流绕过了原本的电器负载，导致电路短路。
而过流是指电路中的电流超过了设计或安全限制。
这两种故障都会对电器和电路造成严重的损坏甚至危险。
为了实现短路保护，我们需要在开关电路中加入一个熔断器。
熔断器是一种能够在电流超过一定限制时熔断的保护装置。
当电路发生短路时，电流会迅速增大，超过熔断器的额定电流，则熔断器内的熔丝就会熔断，断开电路，防止短路电流对电器和电路的损坏。
熔断器的额定电流需要根据电器和电路的功率来选择，确保在故障发生时能够及时熔断。
过流保护则是通过在开关电路中加入一个过流保护器来实现的。
过流保护器是一种能够在电流超过一定限制时自动切断电路的装置。
当电路发生过流时，过流保护器会感知到电流的变化，当电流超过设定的限制值时，保护器会立即切断电路，避免电器和电路的损坏。
过流保护器的限制值需要根据电器和电路的额定电流来选择，确保能够及时切断过流电流。
熔断器和过流保护器的工作原理都是基于电流的感知。
它们通过感知电流的变化，当电流超过设定的限制值时，自动切断电路，保护电器和电路的安全。
为了感知电流的变化，熔断器和过流保护器通常都会使用感应线圈或电流互感器来检测电流的变化情况。
当感应线圈或电流互感器检测到电流超过限制时，会触发切断电路的动作。
总结起来，短路保护和过流保护是通过在开关电路中加入相应的保护装置来实现的。
熔断器和过流保护器分别用于短路保护和过流保护，它们通过感知电流的变化来触发切断电路的动作，以保护电器和电路的安全。
在选择熔断器和过流保护器时，需要根据电器和电路的功率和额定电流来确定相应的额定电流和限制值，以确保保护装置能够正常工作，并在故障发生时迅速切断电路。
电路的保护措施
电路的保护措施1. 引言电路保护是电气工程中非常重要的一部分，它涉及到保护电路免受各种电气问题和意外事故的损害。
在设计和安装电路时，我们需要采取一系列的保护措施，以确保电路的安全运行和稳定性。
本文将介绍几种常用的电路保护措施及其原理和应用。
2. 过流保护过流是指电流超过电路设计额定电流的情况，在电路中可能会导致电气设备的短路或故障。
为了保护电路免受过流的损害，我们可以采用以下几种过流保护措施：2.1 熔断器熔断器是一种常见的过流保护装置，它通过将高温保险丝与电路连接，在电流超过设定值时，保险丝会瞬间熔断，切断电路。
熔断器的工作原理是当电路中的电流超出额定值时，电流通过保险丝时会产生热量，当热量超过保险丝的耐热能力时，保险丝就会熔断。
熔断器具有可靠的过载保护能力，广泛应用于各种电路中。
2.2 电流保护开关电流保护开关是一种电流保护装置，它可以根据电流大小实时监测电路状态，并在电流超过设定值时切断电路。
与熔断器相比，电流保护开关具有更高的响应速度和更广泛的应用范围，可用于不同类型的电路保护。
3. 过压保护过压是电路中电压超过设定值的情况，可能导致电气设备的损坏。
为了保护电路免受过压的损害，我们可以采用以下几种过压保护措施：3.1 过压保护器过压保护器是一种常用的过压保护装置，它通过监测电路中的电压，并在电压超过设定值时切断电路。
过压保护器的工作原理是利用电子元器件实时监测电压的变化，当电压超过设定值时，保护器会自动切断电路，以保护电气设备的安全运行。
3.2 隔离变压器隔离变压器可以用于保护电路免受过压的侵害。
它通过将输入电路与输出电路隔离，降低电压峰值和防止过压传递到输出电路。
隔离变压器具有良好的过压保护能力，广泛应用于各种电气系统中。
4. 短路保护短路是指电路中两个或多个导体之间发生的低阻抗连接。
短路可能导致电流激增，电路元件的过热甚至起火。
为了保护电路免受短路的损害，我们可以采用以下几种短路保护措施：4.1 短路保护器短路保护器是一种常见的短路保护装置，它可以根据电路中的电流变化实时监测短路情况，并在短路发生时切断电路。
短路过载过流保护
短路过载过流保护Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】短路保护、过载保护、零压保护的概念（转载）（如果有不理解的地方，请联系）短路保护、过载保护、零压保护的概念每个电气设备都有它的额定功率，当超过额定功率是就叫做过载，对这种状态的保护就叫做过载保护对于防止电气设备内部发生短路的保护就叫做短路保护零压保护又叫失压保护，当停电发生时具有上述功能的电路会自动跳闸，在下次送电时用电设备不会自行起动。
这种功能目的在于防止停电时操作人员忘记切断电源，在下次来电时用电设备自行起动造成意外事故。
一般的接触器控制电路具有此功能。
1.短路保护？电气控制线路中的电器或配线绝缘遭到损坏、负载短路、接线错误时，都将产生短路故障。
短路时产生的瞬时故障电流是额定电流的十几至几十倍。
电气设备或配电线路因短路电流产生的强大电动力可能损坏、产生电弧，甚至引起火灾。
？短路保护要求在短路故障产生后的极短时间内切断电源，常用方法是在线路中串接熔断器或低压断路器。
低压断路器动作电流整定为电动机起动电流的倍。
2.过电流保护？过电流是指电动机或电器元件超过其额定电流的运行状态，过电流一般比短路电流小，在6倍额定电流以内。
电气线路中发生过电流的可能性大于短路，特别是在电动机频繁起动和频繁正反转时。
在过电流情况下，若能在达到最大允许温升之前电流值恢复正常，电器元件仍能正常工作，但是过电流造成的冲击电流会损坏电动机，所产生的瞬时电磁大转矩会损坏机械传动部件，因此要及时切断电源。
？过电流保护常用过电流继电器实现。
将过电流继电器线圈串接在被保护线路中，当电流达到其整定值，过电流继电器动作，其常闭触头串接在接触器线圈所在的支路中，使接触器线圈断电，再通过主电路中接触器的主触头断开，使电动机电源及时切断。
3.过载保护？过载是指电动机运行电流超过其额定电流但小于倍额定电流的运行状态，此运行状态在过电流运行状态范围内。
磷酸铁锂电池保五争十法
磷酸铁锂电池保五争十法一、概述磷酸铁锂电池是一种新型的高性能动力电池，具有高能量密度、长循环寿命、安全稳定等优点。
为了更好地发挥磷酸铁锂电池的性能，保证其安全可靠运行并延长其使用寿命，需要遵循一系列的保护和操作方法，即”磷酸铁锂电池保五争十法”。
二、保护法1. 温度保护保持磷酸铁锂电池在适宜的温度范围内工作是保护其安全和寿命的关键。
过高的温度会导致电池的损耗增加，甚至引发安全事故。
因此，应尽量避免电池长时间暴露在高温环境下，同时避免过低的温度情况下使用电池。
2. 过充保护磷酸铁锂电池在充电时会产生氧气，过充情况下极易引起电池内部的起火爆炸。
为了避免过充，应选用具有过充保护功能的充电器，并按照电池说明书的充电参数进行操作。
当电池已充满电时应及时拔掉充电器，以免造成电池的过充。
3. 过放保护过放会导致磷酸铁锂电池的电压过低，从而影响其正常使用。
为了保护电池，应在电池电压过低时及时停止使用，并对其进行及时的充电以恢复电池的电压。
4. 短路保护短路是磷酸铁锂电池安全的头号杀手，一旦发生短路，电池内部会产生大量的热能，引发安全事故。
因此，在使用电池时应避免短路情况的发生，特别是要注意电池正负极之间是否接触良好。
5. 过流保护过高的充放电电流会造成磷酸铁锂电池内部的化学反应失控，导致电池发热甚至爆炸。
为了保护电池，应使用符合电池额定电流要求的电器设备，并避免长时间高电流充放电。
三、争法1. 提高电池能量密度提高电池能量密度是磷酸铁锂电池技术发展的核心目标之一。
通过改进电池的正负极材料、电池结构设计等方面的技术手段，可以提升电池的能量密度，从而在保持电池性能的前提下，提高电池的续航能力。
2. 减小电池体积和重量随着移动设备的普及和应用范围的扩大，对于电池体积和重量的要求也越来越高。
因此，在研发和制造磷酸铁锂电池时，应优化电池的设计与制造工艺，减小电池的体积和重量，以提高电池的便携性和适用性。
3. 延长电池循环寿命延长电池的循环寿命是提高磷酸铁锂电池经济性和可持续性的关键。
高压组合电器中的过流保护和短路分析技术
高压组合电器中的过流保护和短路分析技术引言：随着工业发展和电力需求的不断增长，高压组合电器的使用也越来越广泛。
在高压组合电器中，过流保护和短路分析技术是非常关键的。
本文将就高压组合电器中的过流保护和短路分析技术进行详细介绍，使读者对这两个重要的技术有更深入的了解。
一、过流保护技术过流保护技术是高压组合电器中非常重要的技术之一。
过流保护是指在电路出现过电流情况时，通过相应的保护措施来防止设备受损，保护电力系统的正常运行。
以下将对过流保护技术的原理和常见的保护装置进行介绍。
1.1 过流保护的原理过流保护是基于电路中的电流大小进行判断和控制。
当电流超过设定值时，过流保护装置会自动切断电路，起到保护设备和电源的作用。
过流保护技术主要分为直接过流保护和间接过流保护两种。
直接过流保护是通过电流互感器直接检测电路中的电流大小，当电流超过设定值时，保护装置将会触发。
而间接过流保护则是通过测量电路中的相电压和电流，间接判断电路中的电流是否超过设定值。
这两种过流保护技术在高压组合电器中都有着广泛的应用。
1.2 过流保护装置的类型高压组合电器中常见的过流保护装置有熔断器、断路器和继电器等。
熔断器是一种常见的过流保护装置，它工作时通过电流的热效应使铅丝熔断，切断电路。
断路器则是一种可带控制开关的过流保护装置，可以手动或自动切断电路。
由于断路器具有可重合性，在故障排除后可以重新合上电路，提高了电力系统的可靠性。
继电器则是一种通过电路中的信号来控制电路开闭的过流保护装置，常用于对电力系统中的继电保护进行分析和检测。
二、短路分析技术短路是指电力系统中电路间接触或对地短接而产生过大电流的现象。
当电力系统发生短路时，会对设备造成严重的损坏甚至引发事故。
因此，短路分析技术在高压组合电器中也非常重要。
下面将对短路分析技术进行详细介绍。
2.1 短路分析的目的短路分析的主要目的是判断电力系统中短路过程中的电流和电压变化情况，进而提供短路电流和短路电压的数值参考，帮助设备选型和系统设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过流保护与短路保护介绍
通常，在电机驱动应用中需要很多不同类型的保护，包括保护功率晶体管、电机或系统的任何部件。
变频器的电流保护是其中至关重要的一项。
它不仅能预防对功率晶体管的任何潜在损坏，而且在发生故障或控制变得不稳定时能预防电机消磁。
过流保护（OCP）和短路保护（SCP）常常互换使用，但两者还是存在差别，我们将在本博文中探讨。
OCP和SCP的差别
简单来说，短路保护是过电流保护的一部分。
图1表示不同电流保护之间的关系。
接地故障保护、臂短保护和相间短保护都属于短路保护。
图1. 过流保护与短路保护比较
图2表示不同的短路模式和电流路径。
如图2（a）所示，当电机绕组短接至电机壳体（通常接地）时，或者当电机电缆短接至接地时，则发生接地故障。
图2（b）表示桥臂短路，指高侧IGBT和低侧IGBT同时意外导通并产生极高电流的情况。
图2（c）表示相间短路，当不同相间的电机绕组短路时发生。
所有三个示例中，电流幅度因电流路径（包括IGBT本身的）阻抗而受限。
图2. 短路电流路径
如何设置OCP点？
无论面对什么类型的过流情况，如何设置保护电流大小都很关键。
要解决这一问题，首先应识别系统中最脆弱的部件。
在大多数情况下，IGBT将早于续流二极管受损，因为，当变频器将功率传递至电机时，更容易发生过流情况。
那么，是否应该将OCP跳变值设为IGBT能够处理的最大电流？这取决于系统采用的控制方法。
在伏特/赫兹控制中（广泛用于感应电机应用），启动时的电流值无法精确预测。
另一方面，如果采用磁场定向控制这样的电流控制方法，则特定应用中电机的最大电流值是众所周知的。
如图3所示，为此值添加一些裕量将成为OCP触发大小的良好参考点。
例如，带FOC的电冰箱使用的永磁电机，
其额定电流为1A rms,但是，在初始启动冷却期间，可承受120%的过载达10分钟。
此情况下，最大峰值电流为1 A rms * 120% * Sqrt（2）= 1.7 A峰值。
考虑电流控制过冲裕量，可选择+/- 2 A作为控制中的电流反馈范围。
接着可将2.5 A设为OCP跳变点。
即使在变频器电路中采用饱和电流为30 A的5 A IGBT,电流跳变点也不需要设为10 A或更高。
高电流跳变点可能造成电机消磁。
如果有固定时间的过载能力，可执行I2T保护来补充OCP。
图3. OCP点与其它电流大小的关系
采用哪种保护方法？
另一方面，SCP侧重于IGBT故障。
Fairchild SPM智能功率模块中的IGBT具备卓越的短路性能，但如果不能在几微秒内安全关断，仍可能受损。
因此，应配置延迟时间固定在几微妙的硬件，而非通过软件实现。
保护IGBT免受短路损坏的最常见方法是通过电流检测电阻感测负直流总线电轨上的电流，如图4（a）所示，并将压降前馈至栅极驱动器，以便后者同时软关断IGBT.在短路条件下关断IGBT可能造成过大电压尖峰和闭锁故障。
而软关断是克服这些问题最为有效的方法。
对于额定功率高于5 Hp的变频器，电流检测电阻的选择相当有限，而Fairchild的SPM 2系列产品采用感测IGBT,其中配备感测发射极引脚，载流仅为实际发射极电流的一小部分。
三个感测发射极相连，使电流通过外部电流检测电阻，如图4（b）所示。
压降以相似的方法前馈至栅极驱动IC。
图4. 使用电流检测电阻进行短路保护这些方法的缺点之一是无法检测接地故障电流，如图2（a）所示。
只要总和不为零，软件可计算三相电流并识别接地故障。
但响应速度可能不足以预防IGBT 损坏。
一个磁芯、一只正直流母线电轨上的电流检测电阻和去饱和保护也是可选接地保护方式。
Fairchild可提供带不饱和保护功能的光电栅极驱动器。
配备这些功能的器件有FOD8316、FOD8318和FOD8332等等。
总结
本文介绍了OCP和SCP的差别以及各种保护方案。
感谢新晨阳电子提供相关参考资料，为了满足应用要求，应精心选择合适的保护方法。
