油层物理流体饱和度的测定实验报告

合集下载

岩样流体饱和度测定

岩样流体饱和度测定

中国石油大学油层物理实验报告实验日期: 2012/12/20 成绩:班级: 资源09-5班 学号: 09011508 姓名: 王旭辉 教师: 张丽丽 同组者: 卢宁宁 刘光泽 程鑫 刘敬寿 马冰山 张世淼 郎超实验三岩心流体饱和度的测定一.实验目的1.巩固和加深油、水饱和度的概念;2.掌握干馏仪测定岩心中油、水饱和度的原理及方法。

二.实验原理把含有油、水的岩样放入钢制的岩心筒内加热,通过电炉的高温将岩心中的油、水变为油、水蒸汽蒸出,通过冷凝后变为液体收集于量筒中,读出油、水体积,查原油体积校正曲线,得到校正后的油体积,求出岩样孔隙体积,计算油、水饱和度:%100⨯=p o o V V S %100⨯=pw w V VS 三.实验流程四.实验步骤1.精确称量饱和油水岩样的质量(100~175g ),将其放入干净的岩心筒内,上紧上盖;2.将岩心筒放入管状立式电炉中,使冷水循环,将温度传感器插杆装入温度传感器插孔中,把干净的量筒放在仪器出液口的下面;3.然后打开电源开关,设定初始温度为120℃,当量筒中水的体积不再增加时(约30min ),把温度设定为300℃,继续加热30min 左右,直至量筒中液体体积不再增加,关上电源,5min 后关掉循环水,记录水的体积V w 和油的体积V o 。

4.从电炉中取出温度传感器及岩心筒,冷水冷却,稍微凉后打开上盖,倒出其中的干岩样,称重并记录W 。

为了补偿在干馏中因蒸发、结焦或裂解所导致的原油体积读值的减少,应通过原油体积校正曲线对蒸发的原油体积进行校正。

五.数据处理与计算按以下公式计算岩心油水饱和度:%100⨯⨯=fo o m V S ρφ%100⨯⨯=f w w m VS ρφ其中,S o —含油饱和度,%;S w —含水饱和度,%;V o —校正后的油量,ml ;V w —干馏出的水量,ml ; φ—岩样孔隙度,小数;ρf —岩样视密度,g/cm 3; m —干馏后岩样重量,g 。

油层物理实习报告

油层物理实习报告

一、实习背景随着我国石油工业的快速发展,对油层物理研究的要求越来越高。

为了更好地掌握油层物理的基本理论、研究方法和技术,提高自身的实践能力,我于XX年XX月参加了为期一个月的油层物理实习。

本次实习在XX油田进行,实习期间,我跟随导师学习了油层物理的基本知识,参与了油层物理实验,并参与了现场勘探工作。

二、实习目的1. 了解油层物理的基本理论和方法。

2. 掌握油层物理实验的基本操作和数据处理方法。

3. 熟悉油层物理现场勘探的基本流程和技术。

4. 提高自己的实践能力和团队协作能力。

三、实习内容1. 油层物理基本理论学习实习期间,我学习了油层物理的基本理论,包括岩石学、流体力学、孔隙结构、渗透率、孔隙度等。

通过学习,我对油层物理有了更深入的了解,为后续的实验和现场勘探奠定了理论基础。

2. 油层物理实验实习期间,我参与了油层物理实验,包括岩石孔隙度测定、渗透率测定、岩石导电性测定等。

在实验过程中,我学会了使用各种实验仪器,掌握了实验操作技巧,并能够独立完成实验数据的采集和处理。

3. 油层物理现场勘探实习期间,我参与了油层物理现场勘探工作。

在导师的带领下,我学习了现场勘探的基本流程,包括野外地质调查、测井资料解释、油层物理参数测定等。

通过现场勘探,我了解了油层物理参数在实际生产中的应用,提高了自己的实际操作能力。

四、实习成果1. 掌握了油层物理的基本理论和方法。

2. 熟练掌握了油层物理实验的基本操作和数据处理方法。

3. 了解油层物理现场勘探的基本流程和技术。

4. 提高了自身的实践能力和团队协作能力。

五、实习体会1. 理论与实践相结合的重要性通过本次实习,我深刻体会到理论与实践相结合的重要性。

在实习过程中,我将所学理论知识应用于实际操作,提高了自己的实践能力。

同时,通过现场勘探,我了解了理论知识在实际生产中的应用,使我对油层物理有了更全面的认识。

2. 团队协作的重要性在实习过程中,我认识到团队协作的重要性。

在实验和现场勘探中,我与团队成员共同解决问题,互相学习,共同进步。

中国石油大学(华东)岩心流体饱和度的测定

中国石油大学(华东)岩心流体饱和度的测定

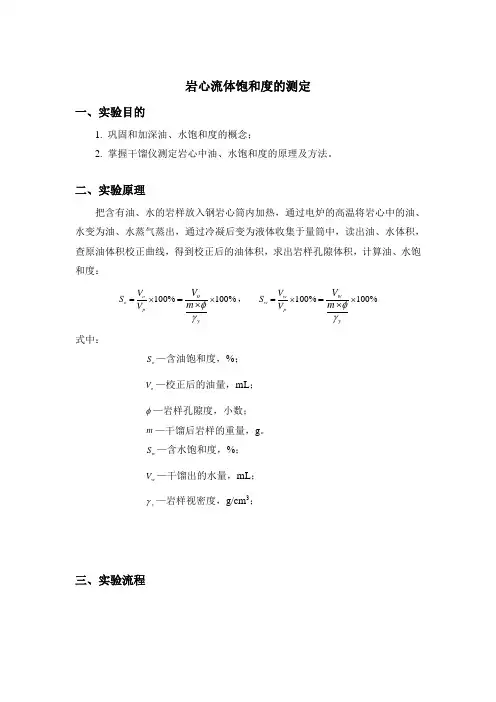

岩心流体饱和度的测定一、实验目的1. 巩固和加深油、水饱和度的概念;2. 掌握干馏仪测定岩心中油、水饱和度的原理及方法。

二、实验原理把含有油、水的岩样放入钢岩心筒内加热,通过电炉的高温将岩心中的油、水变为油、水蒸气蒸出,通过冷凝后变为液体收集于量筒中,读出油、水体积,查原油体积校正曲线,得到校正后的油体积,求出岩样孔隙体积,计算油、水饱和度:100%100%o o p o y V S V V m φ=⨯⨯=⨯, 100%100%w w pw yV S V V m φ=⨯⨯=⨯ 式中:o S —含油饱和度,%; o V —校正后的油量,mL ;φ—岩样孔隙度,小数;m —干馏后岩样的重量,g 。

w S —含水饱和度,%; w V —干馏出的水量,mL ;y γ—岩样视密度,g/cm 3;三、实验流程(a)控制面板(b)筒式电炉(c)干馏仪的水循环1—温度传感器插孔;2—岩心筒盖;3—测温管;4—岩心筒;5—岩心筒加热炉;6—管式加热炉托架;7—冷凝水出水孔;8—冷凝水进水孔;9—冷凝器。

图1BD-型饱和度干馏仪四、实验步骤1.将饱和油水的岩样放入干净的岩心筒内,拧紧上盖;2.将岩心筒放入管状立式电炉中,打开冷水循环;将温度传感器插杆装入温度传感器插孔中,把干净的量筒放在仪器出液口的下方;3.打开电源开关,设定初始温度为120℃;4.当量筒中水的体积不再增加时(约半小时以后),再把温度设为300℃,继续加热20~30分钟,直至量筒中油的体积不再增加,关上电源开关,5分钟后关掉循环水,记录量筒中油、水的体积;5.从电炉中取出温度传感器及岩心筒,用水自上而下冲洗,避免水进入筒内,然后打开上盖,倒出其中的干岩样称重并记录。

为了补偿在干馏中因蒸发、结焦或裂解所导致的原油体积读值的减少,应通过原油体积校正曲线对蒸发的原油体积进行校正。

图 2油水矫正曲线五、数据处理与计算实验所得的数据如表1所示。

由表1可知,岩样的视密度31.85g/cm y γ=,孔隙度32%φ=,干馏后的岩样质量52.g 718m =。

油层物理 第四章(饱和度等)

油层物理 第四章(饱和度等)

适用于渤海湾下第三系(东营-沙河街组二段)地层的关系式
log S wi 0.36 (1.5 log MD 3.6) log (0.4 0.25)

0.114
适用于大庆油田各主力层系及我国东部地区下第三系中下部 地层的关系式
log S wi 0.36 (1.5 log MD 3.6) log (0.3 0.2)
1
1
Soi Sor 100% Soi
排驱效率的含意可以理解为注水后从孔隙所排驱出的油饱和度占原始油饱和 度的百分数。根据排驱效率的分析,可以判断注水效果,从而针对存在的问 题,制订注水改进措施。
(3)制定开采补充措施:
从油田不同层段或地区所测定的残余油饱和度,经分析就可了解目前油田的 开采现状,对于受开采影响小的所谓“死”油区,增布加密井,以提高石油 的采收率。
S w a log K C a与C为常数, S w含水饱和度, K为渗透率
3、按孔隙度-渗透率-束缚水饱和度的关系计算束缚水饱 和度 对于一个油层,束缚水饱和度,孔隙度与渗透率的变化关 系可用公式
S wi a1 a 2 log K C S wi a1 a 2 2 a3 log K a 4 (log K ) 2 C a1,a 2,a3,a 4,C均为经验常数
第四章
§1
储油(气)岩石流体饱和度和其它物理性质
储油(气)岩石的流体饱和度
一、流体饱和度的概念
某种流体在岩石孔隙中占据空间体积的百分数或小数即为该流体的饱和度。
石油在岩石孔隙中占据空间体积的百分数或小数即为油饱和度(含油饱和度)。 地层水在岩石孔隙中占据空间体积的百分数或小数即为水饱和度(含水饱和度)。 天然气在岩石孔隙中占据空间体积的百分数或小数即为气饱和度(含气饱和度)。

石油大学油水饱和度测定

石油大学油水饱和度测定
61.543×0.32 1.85
× 100% = 25.3%
������������ =
2.58
61.543×0.32 1.85
× 100% = 24.2%
六、小结
通过这次实验,巩固油、水饱和度的概念,掌握干馏仪测定岩心中油、水饱和度 的原理和方法。实验为小组完成,但大部分由做孔隙度实验较快的同学完成,对 他们表示感谢。同时感谢老师对实验的细心指导。
五、实验数据处理
油水饱和度测定
油水饱和度测定原始记录表
岩 样 岩样视 孔 隙 密度ρ 度 (%) f(g/cm3 ) 32 1.85
干馏后 干馏出 干馏出 校正后 So 岩样 W 的水量 的油量 的油量 (%) Vm(ml) Vo(ml) Vo(ml) (g) 61.543 2.58 2.52 2.7 25.3

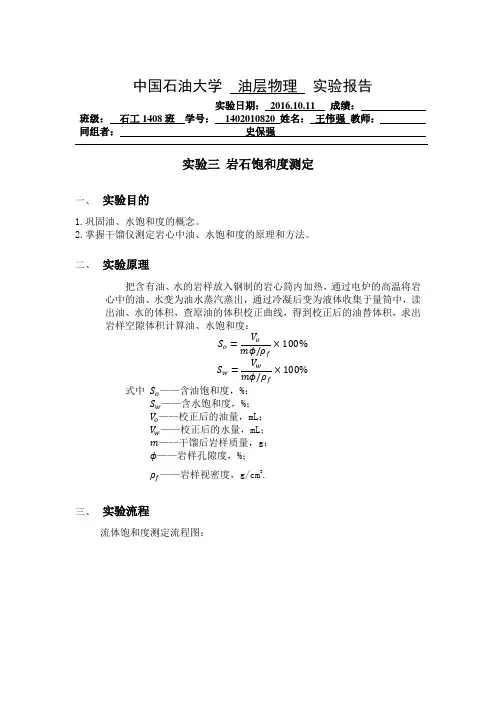

中国石油大学油层物理实验报告
班级:石工 1408 班学号: 同组者:史保强 实验日期: 2016.10.11 成绩: 1402010820 姓名:王伟强教师:
实验三岩石饱和度测定
一、 实验目的 1.巩固油、水饱和度的概念。 2.掌握干馏仪测定岩心中油、水饱和度的原理和方法。 二、 实验原理 把含有油、 水的岩样放入钢制的岩心筒内加热,通过电炉的高温将岩 心中的油、水变为油水蒸汽蒸出,通过冷凝后变为液体收集于量筒中,读 出油、水的体积,查原油的体积校正曲线,得到校正后的油替体积,求出 岩样空隙体积计算油、水饱和度: ������ ������ ������������ = × 100% ������������/������������ ������ ������ ������������ = × 100% ������������/������������ 式中 ������������ ——含油饱和度,%; ������������ ——含水饱和度,%; ������ ������ ——校正后的油量,mL; ������ ������ ——校正后的水量,mL; ������——干馏后岩样质量,g; ������——岩样孔隙度,%; ������������ ——岩样视密度,g/cm3. 三、 实验流程 流体饱和度测定流程图:

油层物理2-3 第三节 储层岩石的流体饱和度

油层物理2-3 第三节 储层岩石的流体饱和度

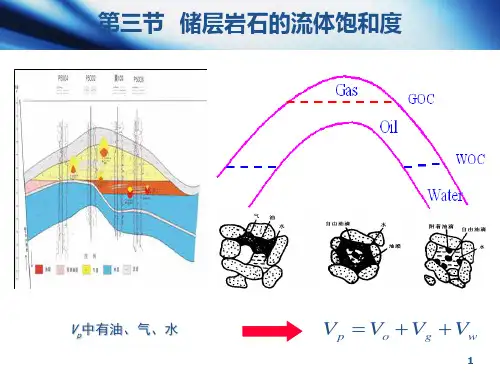

3
一、流体饱和度的概念
1、流体饱和度Si (fluid saturation) 流体饱和度:储层岩石孔隙体积中某种流体所 占的体积百分数,即
Vi Vi Si 100% 100% Vp Vb
式中:i—某种流体(如油,气,水)
Vi —孔隙中流体i的体积(地下体积) Vp—岩石孔隙体积;Vb—岩石体积
4
2、各相流体饱和度 孔隙中每种流体称为一相,则储层流体Si:
含油饱和度:
Vo So 100% Vp
Sg Vg Vp 100%
Vo—含油体积
含气饱和度:
Vg—含气体积
含水饱和度:
Vw Sw 100% Vp
Vw—含水体积
5
各相流体饱和度间的关系 ∑Si=100% 或ΣSi=1, i=o、w、g ★不同油气藏、不同含油气区,∑Si=1 的具体关 系式不同 -油藏(油区):So+Sw=1 -气藏(气区):Sg+Sw=1 -油气藏(三相共存区):So+Sg+Sw=1 ★不同开采阶段,ΣSi=1 的关系式不同
岩石内都会含有一定数量的不流动水,通常称之 为束缚水。 原始含水饱和度:Swi=Vwi/Vp
原始含油饱和度:Soi=Voi/Vp 原始含气饱和度:Sgi=Vgi/Vp
8
1、原始流体饱和度
★原始饱和度是储量计算及开发方案设计的重要参数 ★原始油、气饱和度不易准确测定,常用Swi 计算: 各相流体饱和度间的关系:
2
岩石孔隙中充满一种流体时,孔隙中饱含该流体, 则称饱和了一种流体。 岩石孔隙中同时存在多种流体(原油、地层水或天 然气)时,岩石孔隙被多种流体所饱和。 流体饱和度(fluid saturation) 是又一个重要的储层岩石物性参数。它关系到 对油气藏规模、开采效益及经济价值等重要内 容的评价。

油气层物理学 三个实验

油气层物理学 三个实验

S
=14
φ3 (1-φ)2
·
1 K
=14
φ3 (1-φ)2
·
A ,H · LQ
1 U
式中:S —— 岩样的比面,厘米 2/厘米 3; A —— 岩样的截面积,厘米 2; L —— 岩样的长度,厘米; φ—— 岩样的孔隙度,小数; Q —— 通过岩样的气体流量,厘米 3/秒; H —— 相应于流量 Q 时岩样两端的压差(水柱高),厘米; U —— 空气粘度,帕·秒。
41 2
3
5 10
6
7
98
四、实验步骤
1、精确称量 20g~30g 样品,将其小心放入干 净的岩心筒内,拧紧顶盖。
图 1 饱和度干馏仪面板图
1、岩心筒 2、加热套 3、冷凝管 4、热电耦 5、温控仪 6、电压表 7、电源开关 8、进水阀 9、放空阀 10、指示灯
2、 将已放入岩样的样筒,垂直放入加热炉中,
3、将全部钢块填入样品室,转动 T 型手柄密封于夹持器中。 4、开启放空阀,放空岩心室内的气体,关闭放空阀。 5、打开气源阀,然后打开供气阀。调节调压阀,设置初始压力,向标准室供气,初始 压力≤0.4MPa。 6、关闭供气阀,压力稳定后记录初始压力(Pk)。 7、开启样品阀,待标准室和样品室压力平衡后,记录平衡压力(P1),此时为填满钢块 时的平衡压力。 8、开启放空阀,放空岩心室内的气体。关闭放空阀。关闭样品阀。 9、从样品室中取出 1 号钢块。封好样品室。 10、打开供气阀,向标准室供气,看初始压力(Pk)是否变化,若有变化就调节调压阀 使压力为 Pk。关闭供气阀。开启样品阀,记录压力值(P2)。这里有一点需特别说明:Pk 在实 验过程中应始终保持不变。 11、从样品室中取出 3 号钢块,同时装入 1 号钢块。重复步骤 10,记录压力值(P3)。 12、从样品室中取出全部钢块,填入岩样,如岩样未满,用体积合适的钢块充填,密封 后,重复实验步骤 10,记录压力值(P)及取出的钢块体积 V 钢。 13、实验完毕,打开放空阀。打开样品室,取出岩样。再将四个钢块放入样品室。关闭 所有阀门。 14.清理实验用具,将仪器归位,在仪器登记本上填写使用记录。将岩样交还给老师, 离开实验室。

中国石油大学(北京)《油层物理实验指导书》

中国石油大学(北京)《油层物理实验指导书》

油层物理实验指导书第一节岩石孔隙度测定第二节岩石渗透率的测定第三节岩石比表面积的测定第四节岩石碳酸盐含量的测定第五节界面张力的测定第六节岩心流体饱和度的测定第七节液体粘度的测定第八节地层油高压物性的测定第一节岩石孔隙度测定岩石的孔隙度分为有效孔隙度和绝对孔隙度。

岩样有效孔隙度的测定一般是测出岩样的骨架体积或孔隙体积,再测出岩样的视体积,即可计算出岩样的有效孔隙度。

常用的孔隙度测定方法有:气体法,煤油法,加蜡法。

一、气体法(一)实验目的(1)掌握测定岩石孔隙度、骨架体积及岩石外表体积的原理;(2)学会使用气体法测定岩石孔隙度。

(二)实验原理气体法孔隙度测定原理是气体玻义耳定律,其原理示意图如图1-1所示。

容器阀门样品室图1-1 气体法孔隙度测定原理示意图容器中气体压力为P1,样品室压力为大气压。

打开阀门,容器与样品室连通。

压力平衡后,整个系统的压力为P2。

每次使容器中气体压力保持不变。

当样品室中放置不同体积的钢块时,连通后系统的压力不同。

可得到钢块体积与系统压力的关系曲线,称为标准曲线。

然后将样品室中的钢块换成待测岩心。

可得到连通后系统压力。

根据此压力从标准曲线上可查到对应的体积,即为岩心的骨架体积。

通过其它测量手段,可以测出岩心的视体积,从而求出岩心孔隙度υ。

(三)实验仪器气体孔隙度测定仪。

如图1-2所示。

图1-2 气体孔隙度仪(四)操作步骤(1)逆时针旋转气瓶阀门,打开气瓶开关(注意:打开气瓶开关前,除放空阀外,其它阀门均处于关闭状态。

(2)顺时针旋转减压阀开关,气瓶出口压力调至1MPa左右;(3)打开气源阀;(4)顺时针旋转调压阀,将压力调至0.3~0.4MPa;(5)打开供气阀,给容器供气,然后关闭供气阀。

(6)逆时针旋转样品室夹持器把手,取出样品室,装入一标准钢块(样品室有4 个标准钢块,厚度分别为1〃,1/2〃,3/8〃,1/8〃),将样品室装入夹持器,顺时针旋紧夹持器把手。

(7)关闭放空阀,打开样品阀,使容器与样品室连通。

油层物理实验.

油层物理实验.
图1气测岩石孔隙度流程示意图
2 和 的确定
用气测孔隙度仪在同一已知室原始压力 下测定下列参数:
(1)岩样杯中装满钢块(共4块钢块,从小到大编号为1、2、3、4号)时的平衡压力 ;
(2)从杯中取出第一号钢块时的平衡压力 ;
(3)从杯中取出第三号钢块(同时装进第一号钢块)的平衡压力 。
根据(4)式就可以得出下列各式,并计算相应的未知室空间体积为:
3检查所有阀门是否都处于关闭状态(关好所有阀门);
4开高压气瓶阀门,将气瓶上的减压器出口压力调到0.8 ;
5开气源阀,开供气阀,用调压器将压力调到原始压力 为0.5 。待压力稳定后关闭供气阀,并记录原始压力 。然后开样品阀,气体膨胀到岩样杯,压力表读数下降,待压力稳定后,记录此平衡压力 ;
6关样品阀,开放空阀,放掉未知室气体。取出一号钢块,然后将岩样杯装在夹持器中密封,关放空阀,重复步骤(5)。记录平衡压力 以及取出的一号钢块体积 ,随后关闭样品阀,开放空阀,取出三号钢块(同时装入一号钢块),将岩样杯装在夹持器中密封,关放空阀,重复步骤(5)。记录平衡压力 ,以及取出的三号钢块体积 ;
岩石比面的测定
一、实验内容
用岩石比面测定仪测定以单位岩石体积中颗粒的总表面积定义的比面。
二、实验仪器
岩石比面测定仪、秒表、量筒、烧杯、岩心。
三、实验原理
根据高才尼-卡尔曼和达西方程得出的气测岩石比面计算公式:
(1)
式中:
——以岩心几何体积为基础的比面, ;
——岩心的孔隙度,小数;
——岩心横截面积, ;
六、实验数据处理
1实验测量参数表
2根据表中的数据按式(5)~(11)计算标准室体积 与体系压变系数
3根据式(12)~(14)计算岩样颗粒体积;

油层物理实验指导

油层物理实验指导

油层物理实验指导文件排版存档编号:[UYTR-OUPT28-KBNTL98-UYNN208]《油层物理学》实验指导书单钰铭编成都理工大学石油系石油工程实验室2001.12前言为了适应石油工程、资源勘查工程专业学科建设以及现代实验教学要求和发展的需要,编写了这本油层物理实验指导书,供本科生教学实验使用。

本实验指导书是在王允诚教授主编的《油层物理学》教材之附录—油层物理基本实验的基础上,结合目前实验室建设现状,并参考了目前国内其它油层物理实验教材编写而成。

油层物理实验是油层物理学的重要组成部分,油层物理实验的学习和实践,目的是培养学生独立从事科学实验的能力和具有实事求是的科学态度;熟练掌握油层物理实验的基本技能;培养观察、分析现象并解决实际问题的能力,学会独立思考,灵活运用理论知识指导科学实践,提高科学实验素质。

本实验指导书密切配合理论教学的基本要求,着重实验基础和实验操作技术等内容的介绍。

由于编者水平所限,书中存在的缺点和错误在所难免,热情希望使用者给予批评指正。

编者2001年12月目录一、实验目的和要求 (1)二、油层物理基本实验 (3)Ⅰ岩石样品的准备 (3)Ⅱ基本实验 (7)实验一饱和煤油法测定岩石连通孔隙度 (7)实验二气体法测定岩石孔隙度 (10)实验三岩石气体渗透率的测定 (16)实验四岩石油、气、水饱和度测定(溶剂抽提法) (19)实验五岩石油、气、水饱和度测定(常压干馏法) (22)实验六液体表面张力测定 (25)实验七储油岩石的润湿性测定 (29)实验八半渗透隔板法测定岩石孔喉大小分布 (32)实验九压汞法测定岩样的孔喉大小分布 (34)实验十相对渗透率的测定 (37)一、实验目的和要求油层物理实验是油层物理学的重要的组成部分,油层物理基本研究方法中,最主要和直接的方法便是实验室分析方法,它通过各种实验手段直接分析井下岩芯和地层流体样以获取储油气岩石及地层流体的基本物理性质。

因此,油层物理实验包括了油层物理学的基本研究工具和方法。

油层物理实验讲义

油层物理实验讲义

石油工程实验指导书李春兰宋执武石油工程教学实验室2009-5目录第一章油层物理实验 (1)第一节岩石孔隙度测定 (1)第二节岩石绝对渗透率的测定 (4)第三节岩石比表面积的测定 (8)第四节岩石碳酸盐含量的测定 (10)第五节界面张力的测定 (14)第六节岩心流体饱和度的测定 (21)第七节液体粘度的测定 (27)第八节地层油高压物性的测定 (32)第九节气体压缩因子的测定 (35)第二章渗流力学实验 (37)第一节电解模型发展概况 (37)第二节水电模拟的基本原理 (37)第三节水电模拟实验装置 (38)第四节水电模拟实验内容 (39)实验一平面径向稳定渗流实验 (39)实验二镜像反映实验 (41)实验三直井、水平井井网实验 (42)第三章采油工程实验 (42)第一节抽油井教学培训系统简介 (42)第二节抽油泵泵效实验 (49)第三节示功图测定及工况判断 (51)第四节裂缝导流能力测定实验 (54)第四章油气田开发实验 (58)第一节敏感性评价实验 (58)一、速敏性评价实验 (58)二、水敏性实验 (61)三、盐敏性评价实验 (62)四、酸敏性评价实验 (64)第二节油水相对渗透率测定 (66)一、稳态法 (66)二、非稳定状态法 (71)第三节油藏岩石润湿性测定 (81)一、自吸法 (81)二、量角法 (86)第四节毛管压力曲线测定 (88)一、半渗隔板法 (88)二、压汞法 (91)第五节高分子聚合物溶液流变曲线测定 (93)第六节聚合物驱残余阻力系数测定 (97)第七节多孔介质中稳定泡沫的封堵性能实验 (100)第五章油气井工程实验 (105)第一节聚合物钻井液的制备、评价及维护实验 (105)第二节钻井液中膨润土含量的确定 (107)第三节水泥浆稠化时间测定 (108)第四节水泥浆流变性测定 (110)第五节岩石硬度的测定实验 (111)第六节岩石可钻性的测定实验 (115)第七节钻井过程模拟实验 (118)第八节无固相完井液的配制及评价实验 (119)第一章 油层物理实验第一节 岩石孔隙度测定岩石的孔隙度分为有效孔隙度和绝对孔隙度。

油层物理实验指导

油层物理实验指导
3.4 含气溶剂驱替清洗法
这种方法是将一定压力的溶有气体的溶剂注入岩心中,与岩心中的油和水互相混合,当压力逐渐下降时,溶剂中的气体由混合物中分离出来并产生膨胀,把一部分溶剂和石油、水从岩心中驱替出来。向岩心中反复注入高压含气溶剂,循环驱替就能将岩心中石油清洗干净。然后,通过烘干的办法将岩心中的溶剂及水除掉。这种方法适用于各类胶结性好的岩心(包括砂岩和裂缝性灰岩),而且还能将岩心内“死孔隙”中的油清洗出来。这种方法不适用于胶结性差的岩心。在此 方法中二氧化碳是一种最理想的气体,它能大量地溶解于各类溶剂与油中,常用的溶剂为甲苯、石脑油或某些溶剂混合物。在洗岩心时,溶剂中二氧化碳的压力约为1.4MPa,驱替含气溶剂的压力则高达7MPa,一般循环清洗30分钟就可将岩样洗干净。含气溶剂清洗岩心的设备流程如图2所示。
3.3 离心清洗法
在离心力的作用下,将干净热溶剂喷洒到装在离心机转盘上的岩样上,并流过岩样将油和水驱替出来。根据岩样渗透性和胶结程度来选择离心机转速,由每分钟几百转到几千转。这种方法已成功地使用各类溶剂清洗岩样。在清洗时一般同时可以清洗几块到几十块岩样,清洗时间通常为半小时,个别情况下达到两小时,就能满足任何实验要求,因此,这种方法具有速度快,清洗效果好的优点。但对于胶结程度差或结构强度小的岩心就不适用了。
3.岩样的清洗
用来测定孔隙度、渗透率和粒度的岩样,必须先将岩心中的液体清洗干净,清洗岩心用的溶剂种类很多,经常使用的有氯仿、四氯化碳、甲苯、酒精-苯、二甲苯、丙酮等。清洗岩样用溶剂的选择,应以清洗效果好而又不损坏和改变岩样原始结构为准则。例如甲苯适用于抽提沥青基石油,但甲苯的沸点为110℃,这样高的温度将使岩石粘土矿物中的结晶水脱掉,造成孔隙结构变化,导致孔隙度、渗透率测定结果的误差。又如四氯化碳在抽提过程中因水解而构成酸类化合物,遇到高温时释放出光气而将不溶解的物质残留于岩样中。

油层物理实验报告册

油层物理实验报告册

油层物理实验报告册部门: xxx时间: xxx整理范文,仅供参考,可下载自行编辑能源工程学院石油工程实验中心油层物理实验报告册院系:班级:学号:姓名:目录实验一岩石的孔隙度测定实验......1b5E2RGbCAP 一、实验目的1二、实验原理1三、实验设备和仪器1四、实验步骤1五、原始数据记录及处理1六、实验分析与讨论2实验二岩石绝对渗透率的测定实验 (2)一、实验目的2二、实验设备和仪器2三、实验方法与步骤2四、实验数据记录及处理2五、实验分析与讨论4实验三岩石比表面积的测定实验9一、实验目的4二、实验设备和仪器4三、实验方法与步骤4四、原始数据记录及处理4五、思考题5实验四岩石碳酸盐含量的测定实验5一、实验目的5二、实验设备和仪器5三、实验方法与步骤5四、原始数据记录及处理5五、思考题6实验五岩心流体饱和度的测定实验6一、实验目的6二、实验设备和仪器6三、实验方法与步骤6四、原始数据记录及处理6五、思考题7实验六岩石润湿性的测定实验8一、实验目的8二、实验设备和仪器8三、实验方法与步骤8四、原始数据记录及处理8实验七自主设计性实验20附页 (21)油层物理实验报告册一、实验室的纪律要求1.进入实验室后,须认真听从指导老师及实验室管理人员的安排。

2.所有仪器在使用前必须进行检查,如有缺损或失灵应立即报告,由教师修理或调换,不得私自拆卸。

3.认真填写仪器设备使用登记本,仪器设备使用前要检查其是否正常完好,如有损坏,及时向实验老师报告。

4.熟悉、了解实验室各项规则,保持实验室卫生。

5.实验操作前,预习实验内容,了解仪器性能、使用方法及操作步骤。

6.实验结束后整理实验设备,整齐摆回原位置,经教师同意后方可离开实验室。

二、实验与实验报告的要求1.实验过程中要严肃认真地做好实验记录,确认所记录的数据无误后,认真填写在有关表格中。

2.根据实验目的和要求,对实验数据进行整理计算,并将计算结果填写在相应的表格中。

油藏流体高压物性实验报告

油藏流体高压物性实验报告

中国石油大学油层物理实验报告实验日期: 2012.11.26 成绩:班级:石工10-15班 学号: 10131504 姓名: 于秀玲 教师: 张俨彬 同组者: 秘荣冉 张振涛 宋文辉地层油高压物性测定一、实验目的1.掌握地层油高压物性仪的结构及工作原理;2.掌握地层油的饱和压力、单次脱气的测定方法;3.掌握地层油溶解气油比、体积系数、密度等参数的确定方法;4.掌握落球法测量地层油粘度的原理及方法。

二、实验原理1.绘制地层油的体积随压力的关系,在泡点压力前后,曲线的斜率不同,拐点对应的应力即为泡点压力。

2.使PVT 筒内的压力保持在原始压力,保持压力不变将PVT 筒内一定量的地层油放入分离瓶中,记录放出油的地下体积,记录分离瓶中分出的油、气的体积,便可计算地层油的溶解气油比、体积系数等数据。

3.在地层条件下,钢球在光滑的盛有地层油的标准管中自由下落,通过记录钢球的下落时间,由下式计算原油的粘度:t k )(21ρρμ-=其中 μ- 原油动力粘度,mPa ·s; t- 钢球下落时间,s ;ρ1、ρ2- 钢球和原油的密度,g/cm 3;k- 粘度计常数,与标准管的倾角、钢球的尺寸及密度有关。

三、实验流程图一 高压物性试验装置流程图四、实验步骤1.泡点压力测定⑴粗测泡点压力从地层压力起以恒定的速度退泵,压力以恒定速度降低,当压力下降到速度减慢或不下降甚至回升时,停止退泵。

稳定后的压力即为粗测的泡点压力。

⑵细测泡点压力A.升压至地层压力,让析出的气体完全溶解到油中。

从地层压力开始降压,每降低一定压力(如2.0MPa)记录压力稳定后的泵体积读数。

B.当压力降至泡点压力以下时,油气混合物体积每次增大一定值(如5cm3),记录稳定后的压力(泡点压力前后至少安排四个测点)。

2.一次脱气⑴将PVT筒中的地层原油加压至地层压力,搅拌原油样品使温度、压力均衡,记录泵的读数;⑵取一个干燥洁净的分离瓶称重,将量气瓶充满饱和盐水;⑶将分离瓶安装在橡皮塞上,慢慢打开放油阀门,保持地层压力不变排出一定体积的地层油,当量气瓶液面下降200ml左右时,关闭放油阀门,停止排油。

地层流体高压物性的测定

地层流体高压物性的测定

中国石油大学 油层物理 实验报告地层油高压物性测定一.实验目的1.掌握地层油高压物性仪的结构及工作原理; 2.掌握地层油的饱和压力、单次脱气的测定方法;3.掌握地层油溶解气油比、体积系数、密度等参数的确定方法; 4.掌握落球法测量地层油粘度的原理及方法。

二.实验原理(1) 地层油的体积随压力的降低而增加。

在泡点压力前后,体积-压力曲线的斜率不同,拐点处对应的应力即为泡点压力。

(2)使PVT 筒内的压力保持在原始压力,保持压力不变,将PVT 筒内一定量的地层油放入分离瓶中,记录放油的地下体积。

从量气瓶中测量分出气体体积,测量分离瓶中脱气油的体积,便可计算地层油的溶解气油比、体积系数等数据。

(3) 在层流条件下,钢球在光滑盛液标准管中自由下落,液体的粘度计算公式如下:12()k t μρρ=-其中:μ—绝对粘度,mPa.s ; t —钢球下落时间,s ;21ρρ、—钢球和原油的密度,g/cm 3; k —粘度计常数。

三.实验流程高压物性试验装置流程图1.恒温水浴;2.计量泵;3.压力表;4.储液罐;5.保温套;6.阀门;7.分离瓶;8.量气瓶;9.盐水口瓶四.实验步骤1.泡点压力测定(1)粗测泡点压力。

从地层压力起退泵降压(以恒定的速度退泵),并注意观察压力表指针变化,当压力表指针降低速度减慢或不下降甚至回升时,停止退泵。

压力表指针稳定后的压力数值即为粗测饱和压力值。

(2)细测泡点压力A.升压至地层压力,让析出的气体完全溶解到油中。

从地层压力开始降压,每降低一定压力(如1.0MP)记录压力稳定后的体积(注意升压、降压过程中应不断搅拌PVT筒);B.当压力降至泡点压力以下时,每降低一定体积(如3ml),记录稳定以后的压力(泡点压力前后至少安排四个测点)。

C.最后一点测完后,升压到地层压力,进行搅拌,使分出的气体重新溶解到原油中,为原油脱气做好准备。

2.一次脱气A.将PVT筒中的地层原油加压至地层压力,搅拌原油样品使温度、压力均衡,记录泵的读数。

致密油储层可动流体饱和度计算方法--以合水地区长7致密油储层为例

致密油储层可动流体饱和度计算方法--以合水地区长7致密油储层为例

致密油储层可动流体饱和度计算方法--以合水地区长7致密油储层为例喻建;杨孝;李斌;刘小静;田建锋【摘要】The movable fluid saturation is one of the key factors in tight oil evaluation, and can be tested accu⁃rately by nuclear magnetic resonance ( NMR) technology. The high cost and long cycle prohibited the widespread use of NMR technology to determine movable fluid saturation. The testing principles of NMR, constant⁃speed mercury injection andhigh⁃pressure mercury injection indicated that the relaxation time distributions, constant⁃speed mercury injection curves and high⁃pressure mercury injection curves are the reflections of pore structures and have the ingenerate consistency. The movable fluid saturations and total mercury saturations of the same sam⁃ples were tested by NMR and constant⁃speed mercury injection respectively. Correlation between the movable fluid saturation and the total mercury saturation was closely strong. The movable fluid saturation can be calculated from total mercury saturation. Considering the similarity between total mercury saturation ofconstant⁃speed mer⁃cury injection and mercury saturation at 7.0 MPa of high⁃pressure mercury injection, a method to determine mov⁃able fluid saturation of tight oil reservoirs was proposed based on high⁃pressure mercury injection data. The calcu⁃lation results indicated that the tight oil reservoirs, with high movable fluid saturation, are mainly type⁃Ⅲ and type⁃Ⅳ reservoirs, followed by type⁃Ⅱreservoir.%致密油储层可动流体饱和度是评价致密油潜力的关键因素之一。

油层物理 第四章(饱和度等)

油层物理 第四章(饱和度等)

Vou So 100% V pe
式中: So、Sg、Sw——分别为油层条件下的油、气水饱和
Vwu Sw 100% V pe
度,小数或百分数;
Vou、Vwu——油层条件下的油、水体积(cm3); Vpe——岩样有效孔隙体积(cm3)。
So (100 So Sw )
通过实验室测定并计算饱和度时,应当是指那些储存 在岩石有效孔隙(连通孔隙),处于油层压力、温度下 (有大量天然气溶解于油及水中,改变了它们的体积)的 饱和度。即如下各式所示:
三、由压缩系数导出的几个有用公式
1 dV Cb b Vb dp Cb dp
p
A h A hoeCb ( p po )
h ho eCb ( p po )
h、ho——分别为压实前与压 实后的地层厚度(m)
dVb Vb
C p p
二、孔隙体系压缩系数的测定
(1)孔隙压力保持恒定,改 变围压,其计算公式如下:
1 V p Cp Vb p
i
Cp——孔隙体积压缩系数,(1/MPa) Pi——孔隙压力( MPa )
——围压( MPa )。
(2)围压保持恒定,改变孔 隙压力,其公式:
S w a log K C a与C为常数, S w含水饱和度, K为渗透率
3、按孔隙度-渗透率-束缚水饱和度的关系计算束缚水饱 和度 对于一个油层,束缚水饱和度,孔隙度与渗透率的变化关 系可用公式
S wi a1 a 2 log K C S wi a1 a 2 2 a3 log K a 4 (log K ) 2 C a1,a 2,a3,a 4,C均为经验常数
剩余油饱和度 残余油饱和度
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

中国石油大学油层物理实验报告
实验日期: 2014.9.22 成绩:
班级: 石工1209 学号: 12021409 姓名: 陈相君 教师: 同组者: 魏晓彤,王光彬等
岩心流体饱和度的测定
一.实验目的
1.巩固和加深油、水饱和度的概念;
2.掌握干馏仪测定岩心中油、水饱和度的原理及方法。

二.实验原理
把含有油、水的岩样放入钢制的岩心筒内加热,通过电炉的高温将岩心中的油,水变为油、水蒸汽蒸出,通过冷凝后变为液体收集于量筒中,读出油、水体积,查原油体积校正曲线,得到校正后的油体积,求出岩样孔隙体积,计算油、水饱和度:
%100⨯=
p
o
o V V S
%100⨯=
p
w
w V V S
式中:S o —含油饱和度,%; S w —含水饱和度,%; V o —校正后的油量,m l ; Vp —岩心外表体积。

三.实验流程
图1流程图
(a)控制面板(b)筒式电炉
1—温度传感器插孔; 2—岩心筒盖; 3—测温管;4—岩心筒; 5—岩心筒加
热炉;
6—管式加热炉托架; 7—冷凝水出水孔;8—冷凝水进水孔;9-
冷凝器
图 2 BD-Ⅰ型饱和度干馏仪
四、实验操作步骤
1.精确称量饱和油水岩样的质量(100-175克),将其放入干净的岩心筒内,上紧上盖;
2.将岩心筒放入管状立式电炉中,使冷水循环,将温度传感器插杆装入温度传感器插孔中,把干净的量筒放在仪器出液口的下面
3.然后打开电源开关,设定初始温度为120℃,;
4.当量筒中水的体积不再增加时(约20分钟),记录下水的体积;把温度设定为300℃,继续加热20~30分钟,直至量筒中油的体积不再增加,关上电源开关,5分钟后关掉循环水,记录量筒中油的体积读值。

5.从电炉中取出温度传感器及岩心筒,用水冲洗降温后打开上盖,倒出其中的干岩样称重并记录。

为了补偿在干馏中因蒸发、结焦或裂解所导致的原油体积读值的减少,应通过原油体积校正曲线对蒸发的原油体积进行校正。

根据蒸出的水量—时间关系,对水的体积进行校正(曲线初始平缓段对应水量)。

五.数据处理与计算
表 1 油水饱和度测定原始记录表
%
810.2885
.132
.0188.5680
.2%100=⨯=
⨯⨯=
y
o o m V S γφ 2.636%285
.132
.0188.562
.2%100=⨯=
⨯⨯=
y
w w m V S γφ
式中:S o —含油饱和度,%;S w —含水饱和度,%;V o —校正后的油量,m l ;V w —干馏出的水量,ml ;φ — 岩样孔隙度,小数;γ y —岩样视密度,g/cm 3; m —干馏后岩样的质量,g 。

分别代入数据计算得:%810.28=o S %636.22=w S
六.实验总结
通过本次实验,我初步掌握了油水饱和度的测定方法,了解了油水饱和度测定仪的基本原理及操作过程。

虽然最终结果不是很准确,但是我还是掌握了它的本质,加深了对油水饱和度的感性认识,相信本实验会在以后的工作与学习中起到很大的作用。
