铝合金门窗计算公式
铝合金门窗外围加工尺寸标准
铝合金门窗外围加工尺寸标准
铝合金门窗在建筑中广泛使用,其加工尺寸标准对于确保门窗的质量和性能至关重要。
铝合金门窗的尺寸主要受到门窗种类的影响,因此,了解不同种类门窗的尺寸计算方法是必要的。
对于平开铝合金门窗,窗框外围尺寸的计算相对简单。
根据洞口宽度,中外比率和一定的系数进行计算,可以得出窗框外围尺寸。
计算公式为:窗框外围尺寸= 洞口宽度×(中外) × 1.4 + 0.15 ×0.6 + 0.45 ×0.5。
这个公式考虑了窗框与洞口之间的间隙以及窗框的厚度等因素,以确保门窗安装的稳定性和美观性。
相比之下,推拉铝合金门窗的尺寸计算则较为复杂。
窗框外围尺寸的计算公式为:窗框外围尺寸= 洞口宽度÷ 2 × 1.5 + 0.3 ×0.8。
这个公式考虑了推拉门窗的特点,即需要留出适当的空间以方便推拉操作。
同时,推拉门窗的洞口净空高度也有一定的要求,通常在1.5~2.0m之间,以适应不同的建筑需求。
在确定铝合金门窗的加工尺寸时,还需要考虑其他因素。
例如,窗框的厚度、玻璃的厚度和种类、密封材料的选择等都会对门窗的尺寸产生影响。
因此,在实际操作中,需要根据具体情况进行尺寸调整,以确保门窗的性能和美观度。
总之,铝合金门窗的加工尺寸标准是一个复杂的过程,需要考虑多种因素。
正确的尺寸计算和加工精度是确保门窗质量和使用寿命的关键。
在选择铝合金门窗时,了解其尺寸标准和计算方法有助于更好地选择和安装适合需求的门窗产品。
13种铝合金门窗下料尺寸计算公式,值得收藏
13种铝合金门窗下料尺寸计算公式,值得收藏一、铝合金推拉窗的设计要求设计铝合金推拉窗时,应考虑推拉窗的安装和使用安全。
当窗的高度方向搭接量太大时,则给安装带来困难;若搭接量太小时,又存在使用安全问题,窗扇容易从窗框中脱出。
因此,应正确选择搭接量。
高度方向搭接量的确定:应根据上滑型材的槽深和下滑型材的道轨高度,以及窗扇滑轮的高度来选择搭接量。
窗扇与上滑的搭接量一般为上滑槽深的1/2减去2~3mm,可选用10 mm。
窗扇与下滑的搭接量是滑轮的槽深到窗扇下边的距离,一般为6~10 mm,可选用8 mm。
另外,也可以用推拉框高度方向的内口尺寸,加上上滑槽深,再减去4~6 mm,作为推拉扇的高度尺寸。
宽度方向的搭接量应根据边封型材、勾企型材以及光企型材确定。
设计时,应使两个窗扇的勾企完全重合。
铝合金推拉窗分为两扇推拉窗、三扇三等分推拉窗、三扇四等分推拉窗、四扇推拉窗等。
设计时,应使窗扇的宽度尺寸和高度尺寸在国家标准允许的范围内。
设计带有固定窗的推拉窗时,如果是上下分格,固定窗与推拉窗之间可以采用中上滑型材或中下滑型材;如果是左右分格,固定窗与推拉窗之间可以采用固定边封型材。
如果是高层建筑,还要考虑推拉窗的厚度系列是否满足抗风压强度要求。
设计纱扇时,高度方向的搭接量按纱轨槽深的二分之一选取。
宽度方向的搭接量可按纱扇宽度不超过窗扇宽度选取,宽度尺寸不应超过窗扇宽度。
二、铝合金推拉窗的下料尺寸计算铝合金推拉窗的下料尺寸主要是窗框和窗扇的下料尺寸计算。
窗框的下料尺寸包括:边封、上滑、下滑、中上滑、中下滑、固上横、中立柱(中梃)等。
边封的下料尺寸等于窗高;上滑、下滑、中上滑、中下滑、固上横的下料尺寸等于窗宽减去两个边封的宽度再加上两个边封的槽深;窗扇的下料尺寸包括:上方、下方、勾企、光企等。
勾企、光企的下料尺寸等于窗框的内口尺寸,再加上两个搭接量(上下搭接量);上方、下方的下料尺寸等于窗扇的宽度减去勾企、光企的宽度,再加上勾企、光企的槽深;计算窗扇的宽度尺寸时,有四种情况:一是两扇推拉窗的计算;二是三扇三等分推拉窗的计算、三是三扇四等分推拉窗的计算、四是四扇推拉窗的计算。
窗子铝合金材料含量表计算方法

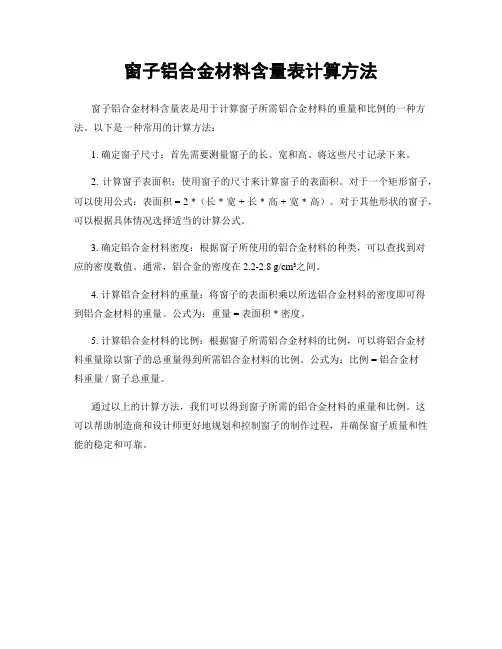

窗子铝合金材料含量表计算方法
窗子铝合金材料含量表是用于计算窗子所需铝合金材料的重量和比例的一种方法。
以下是一种常用的计算方法:
1. 确定窗子尺寸:首先需要测量窗子的长、宽和高。
将这些尺寸记录下来。
2. 计算窗子表面积:使用窗子的尺寸来计算窗子的表面积。
对于一个矩形窗子,可以使用公式:表面积 = 2 *(长 * 宽 + 长 * 高 + 宽 * 高)。
对于其他形状的窗子,可以根据具体情况选择适当的计算公式。
3. 确定铝合金材料密度:根据窗子所使用的铝合金材料的种类,可以查找到对
应的密度数值。
通常,铝合金的密度在2.2-2.8 g/cm³之间。
4. 计算铝合金材料的重量:将窗子的表面积乘以所选铝合金材料的密度即可得
到铝合金材料的重量。
公式为:重量 = 表面积 * 密度。
5. 计算铝合金材料的比例:根据窗子所需铝合金材料的比例,可以将铝合金材
料重量除以窗子的总重量得到所需铝合金材料的比例。
公式为:比例 = 铝合金材
料重量 / 窗子总重量。
通过以上的计算方法,我们可以得到窗子所需的铝合金材料的重量和比例。
这
可以帮助制造商和设计师更好地规划和控制窗子的制作过程,并确保窗子质量和性能的稳定和可靠。
13种铝合金门窗下料尺寸计算公式,值得收藏
13种铝合金门窗下料尺寸计算公式,值得收藏一、铝合金推拉窗的设计要求设计铝合金推拉窗时,应考虑推拉窗的安装和使用安全。
当窗的高度方向搭接量太大时,则给安装带来困难;若搭接量太小时,又存在使用安全问题,窗扇容易从窗框中脱出。
因此,应正确选择搭接量。
高度方向搭接量的确定:应根据上滑型材的槽深和下滑型材的道轨高度,以及窗扇滑轮的高度来选择搭接量。
窗扇与上滑的搭接量一般为上滑槽深的1/2减去2~3mm,可选用10 mm。
窗扇与下滑的搭接量是滑轮的槽深到窗扇下边的距离,一般为6~10 mm,可选用8 mm。
另外,也可以用推拉框高度方向的内口尺寸,加上上滑槽深,再减去4~6 mm,作为推拉扇的高度尺寸。
宽度方向的搭接量应根据边封型材、勾企型材以及光企型材确定。
设计时,应使两个窗扇的勾企完全重合。
铝合金推拉窗分为两扇推拉窗、三扇三等分推拉窗、三扇四等分推拉窗、四扇推拉窗等。
设计时,应使窗扇的宽度尺寸和高度尺寸在国家标准允许的范围内。
设计带有固定窗的推拉窗时,如果是上下分格,固定窗与推拉窗之间可以采用中上滑型材或中下滑型材;如果是左右分格,固定窗与推拉窗之间可以采用固定边封型材。
如果是高层建筑,还要考虑推拉窗的厚度系列是否满足抗风压强度要求。
设计纱扇时,高度方向的搭接量按纱轨槽深的二分之一选取。
宽度方向的搭接量可按纱扇宽度不超过窗扇宽度选取,宽度尺寸不应超过窗扇宽度。
二、铝合金推拉窗的下料尺寸计算铝合金推拉窗的下料尺寸主要是窗框和窗扇的下料尺寸计算。
窗框的下料尺寸包括:边封、上滑、下滑、中上滑、中下滑、固上横、中立柱(中梃)等。
边封的下料尺寸等于窗高;上滑、下滑、中上滑、中下滑、固上横的下料尺寸等于窗宽减去两个边封的宽度再加上两个边封的槽深;窗扇的下料尺寸包括:上方、下方、勾企、光企等。
勾企、光企的下料尺寸等于窗框的内口尺寸,再加上两个搭接量(上下搭接量);上方、下方的下料尺寸等于窗扇的宽度减去勾企、光企的宽度,再加上勾企、光企的槽深;计算窗扇的宽度尺寸时,有四种情况:一是两扇推拉窗的计算;二是三扇三等分推拉窗的计算、三是三扇四等分推拉窗的计算、四是四扇推拉窗的计算。
铝合金门窗开窗面积折算标准
铝合金门窗开窗面积折算标准
铝合金门窗的开窗面积有两种计算方式:
1. 按窗框外围尺寸计算:
平开铝合金门窗的窗框外围尺寸 = 洞口宽度× (中外)× + × + × 。
推拉铝合金门窗的窗框外围尺寸 = 洞口宽度÷ 2 × + × 。
2. 按展开面积计算:
平开、推拉式铝合金门窗:其展开面积等于整扇窗户的面积减去两片或三片的玻璃和密封条、五金件的总面积。
折叠式铝合金门窗:其展开面积等于两片或多片玻璃加密封条、五金件的总和。
其中玻璃部分应包括在结构工程量内,不得另计费用;五金件不参与计价结算,但需提供规格和数量。
以上信息仅供参考,具体计算方式可能会因地区和门窗类型而有所不同,建议咨询门窗商家或专业测量人员获取更准确的信息。
铝合金门窗重量计算公式计算

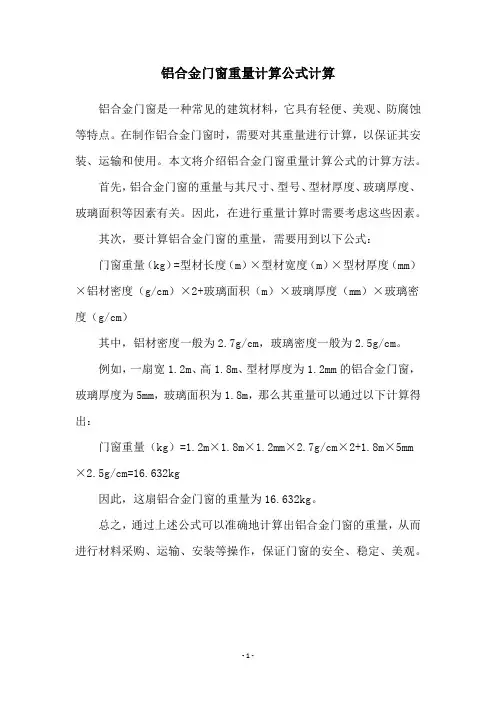

铝合金门窗重量计算公式计算
铝合金门窗是一种常见的建筑材料,它具有轻便、美观、防腐蚀等特点。
在制作铝合金门窗时,需要对其重量进行计算,以保证其安装、运输和使用。
本文将介绍铝合金门窗重量计算公式的计算方法。
首先,铝合金门窗的重量与其尺寸、型号、型材厚度、玻璃厚度、玻璃面积等因素有关。
因此,在进行重量计算时需要考虑这些因素。
其次,要计算铝合金门窗的重量,需要用到以下公式:
门窗重量(kg)=型材长度(m)×型材宽度(m)×型材厚度(mm)×铝材密度(g/cm)×2+玻璃面积(m)×玻璃厚度(mm)×玻璃密度(g/cm)
其中,铝材密度一般为2.7g/cm,玻璃密度一般为2.5g/cm。
例如,一扇宽1.2m、高1.8m、型材厚度为1.2mm的铝合金门窗,玻璃厚度为5mm,玻璃面积为1.8m,那么其重量可以通过以下计算得出:
门窗重量(kg)=1.2m×1.8m×1.2mm×2.7g/cm×2+1.8m×5mm
×2.5g/cm=16.632kg
因此,这扇铝合金门窗的重量为16.632kg。
总之,通过上述公式可以准确地计算出铝合金门窗的重量,从而进行材料采购、运输、安装等操作,保证门窗的安全、稳定、美观。
- 1 -。
13种铝合金门窗下料尺寸计算公式(建议收藏)
13种铝合金门窗下料尺寸计算公式(建议收藏)1.宽度计算公式:建议门窗宽度=开洞宽度-门窗框架宽度例如:建议门宽=开洞宽度-2×框架宽度2.高度计算公式:建议门窗高度=开洞高度-门窗框架高度例如:建议门高=开洞高度-2×框架高度3.转角连接点尺寸计算公式:转角门窗框架长度=开洞长度-门窗框架长度×2例如:转角门框长度=开洞长度-2×框架长度4.开向尺寸计算公式:开向距离=开洞宽度-门框宽度-起锤距离-上铰链距离例如:门的开向距离 = 开洞宽度 - 门框宽度 - 50mm - 50mm 5.开启尺寸计算公式:开启高度=开洞高度-地拖高度-门框高度例如:门的开启高度 = 开洞高度 - 50mm - 120mm6.横杆长度计算公式:横杆长度=开洞宽度-门框宽度-两端连接配件长度×2例如:横杆长度 = 开洞宽度 - 门框宽度 - 50mm × 27.竖杆长度计算公式:竖杆长度=开洞高度-门框高度-两端连接配件长度×2例如:竖杆长度 = 开洞高度 - 门框高度 - 50mm × 2 8.嵌板长度计算公式:嵌板长度=开洞宽度-门框宽度-两侧嵌板留置宽度×2例如:嵌板长度 = 开洞宽度 - 门框宽度 - 50mm × 2 9.嵌板高度计算公式:嵌板高度=开洞高度-门框高度-两边嵌板留置长度×2例如:嵌板高度 = 开洞高度 - 门框高度 - 50mm × 210.塞板长度计算公式:塞板长度=开洞宽度-门框宽度-两端塞板留置宽度×2例如:塞板长度 = 开洞宽度 - 门框宽度 - 50mm × 211.塞板高度计算公式:塞板高度=开洞高度-门框高度-两边塞板留置长度×2例如:塞板高度 = 开洞高度 - 门框高度 - 50mm × 212.垫板长度计算公式:垫板长度=开洞宽度-门框宽度-两端垫板留置宽度×2例如:垫板长度 = 开洞宽度 - 门框宽度 - 50mm × 213.垫板高度计算公式:垫板高度=开洞高度-门框高度-两边垫板留置长度×2例如:垫板高度 = 开洞高度 - 门框高度 - 50mm × 2以上是13种常见铝合金门窗下料尺寸计算公式,应根据具体项目中的实际需要进行具体计算。
13种铝合金门窗下料尺寸计算公式值得收藏
13种铝合金门窗下料尺寸计算公式值得收藏铝合金门窗下料尺寸的计算公式根据具体的门窗类型和设计要求可能有所不同。
下面列举了一些常见的铝合金门窗下料尺寸计算公式,供参考。
1.垂直铝合金门窗下料尺寸计算公式:-门窗高度=开洞高度+门窗上下留缝-门窗磨边宽度×2-门窗宽度=开洞宽度+门窗左右留缝-门窗磨边宽度×22.平开铝合金门下料尺寸计算公式:-上方纵梃长度=门高-下方纵梃长度-搁板宽度-达键宽度×2-下方纵梃长度=门下高-上方纵梃长度-搁板宽度-达键宽度×23.平开铝合金窗下料尺寸计算公式:-上方纵梃长度=窗高-下方纵梃长度-达键宽度×2-下方纵梃长度=窗下高-上方纵梃长度-达键宽度×24.推拉铝合金门下料尺寸计算公式:-上轨长度=门宽-下轨长度-搁板宽度-达键宽度×2-下轨长度=门下宽-上轨长度-搁板宽度-达键宽度×25.推拉铝合金窗下料尺寸计算公式:-上轨长度=窗宽-下轨长度-达键宽度×2-下轨长度=窗下宽-上轨长度-达键宽度×26.折叠铝合金门下料尺寸计算公式:-上述公式与平开门、推拉门类似,根据门的折叠数量和折叠方式进行计算。
7.固定铝合金窗下料尺寸计算公式:-窗高度=窗洞高度+窗上下留缝-窗磨边宽度×2-窗宽度=窗洞宽度+窗左右留缝-窗磨边宽度×28.下槛尺寸计算公式:-下槛长度=门窗宽度-门窗上下留缝-窗下槛多余宽度×29.窗堵尺寸计算公式:-窗堵长度=门窗高度-门窗左右留缝-窗堵多余高度×210.门窗框尺寸计算公式:-转角扣板长度=窗宽度+门窗左右留缝-转角扣板减高-转角扣板宽度=窗高度+门窗上下留缝-转角扣板减宽11.窗套尺寸计算公式:-窗套高度=窗洞高度+窗上下留缝-窗套减高度-窗套宽度=窗洞宽度+窗左右留缝-窗套减宽度12.门窗玻璃尺寸计算公式:-玻璃高度=门窗高度-玻璃上下留缝-玻璃磨边宽度×2-玻璃宽度=门窗宽度-玻璃左右留缝-玻璃磨边宽度×2以上是一些常见的铝合金门窗下料尺寸计算公式,具体的计算方法和公式应根据实际情况选择和应用。
铝合金门窗下料计算
V口的开法
V口的下料计算
V口深度hv=梃大面宽/2-3
实例hv=72/2-3=33 V口位置=成窗位置+3 实例: V口位置:500+3=503
拼接的推拉门窗
材料:80平框c 扇3 固定框3 80拼板 80封边B1 压条 尺寸:1500*1800 上亮:500
框料的下料尺寸
框的下料尺寸=成窗尺寸+焊熔*2 实例二 固定框宽:1500+3*2=1506 固定框高:500-1+3*2=505 推拉框宽:1500+3*2=1506 推拉框高:1300-1+3*2=1305 拼板长:1500
材料:80平框c 80王字框 80一体框j 80扇3 80封边B1 压条? 尺寸:1500*1800 上亮:500
与组合窗的异同
相同点:框扇的下料与组合窗相同 不同点:王字框下料,一体框下料,v口的下料 梃的下料尺寸=总宽(高)-框大面高*2 +梃的大面宽 *2+焊熔*2 王字框下料尺寸: 1500-50*2+66*2+6=1538 一体框的尺寸=总宽(高)-框高*2+搭接量*2 +焊熔*2 一体框尺寸=1500-50*2+4.5*2+3*2=1415
梃的下料过程
梃的下料过程
梃的下料计算
梃料的最小长度=梃的下料尺寸+相应梃的大 面宽度 梃的下料尺寸=宽(高)-框大面高*2+梃的大面 宽+焊熔*2 实例:横梃下料尺寸:120058*2+72+3*2=1162 竖梃下料尺寸:1200-5872/2+72+3*2=1202
注:梃料大于下料尺寸不说明能得到所要的 长度 所以,在计算梃的下料尺寸时下料尺寸要多 加一个 梃的大面宽 梃的下料尺寸=总宽(高)-框大面高*2 +梃的大面宽*2+焊熔*2
铝合金门窗下料计算公式
你需要什么牌子的公式凤铝的要不要凤铝:70c 边锋=窗户高上下滑=窗户宽—30MM勾光企=上下滑包外-43(外)=上下滑包外—53(内)上下方=(上滑—90MM)/2(两开) (上滑—180MM)/4 (四开)纱窗高=外勾企—25MM纱窗宽=上方+60MM888 边锋=窗户高上下滑=窗户宽—30MM勾光企=上下滑包外-55(外)=上下滑包外—65(内)上下方=(上滑—110MM)/2(两开) (上滑—220MM)/4 (四开)纱窗高=外勾企—33MM纱窗宽=上方+80MM窗户高=锋边898上下滑=窗户宽—30MM勾光企=上下滑包外-55(外)=上下滑包外—65(内)上下方=(上滑—95MM)/2(两开) (上滑—190MM)/4 (四开)纱窗高=内勾企纱窗宽=上方+60MM如何制作铝合金窗户(1)断料。
断料,又称“下料”,是铝合金门窗制作的第一道工序,也是关键的工序。
断料主要使用切割设备,材料长度应根据设计要求并参考门窗施工大样图来确定,要求切割准确;否则,门窗的方正难以保证,断料尺寸误差值应控制在2mm范围内。
一般来说,推拉门窗断料宜采用直角切割;平开门窗断料宜采用45°角切割;其它类型应根据拼装方式来选用切割方式。
(2)钻孔。
铝合金门窗的框扇组装一般采用螺丝连接,因此不论是横竖杆件的组装,还是配件的固定,均需要在相应的位置钻孔。
型材钻孔,可以用小型台钻或手枪式电钻,前者由于有工作台,所以能有效保证钻孔位置的精确度;而后者是因为操作方便。
钻孔前应根据组装要求在型材上弹线定位,要求钻孔位置准确,孔径合适,不可在型材表面反复更改钻孔,因为孔一旦形成,则难以修复。
(3)组装。
将型材根据施工大样图要求通过连接件用螺丝连接组装。
铝合金门窗的组装方式有45°角对接、直角对接和垂直对接三种。
横竖杆的连接,一般采用专用的连接件或铝角,再用螺钉、螺栓或铝拉钉固定。
铝合金门窗的组装质量,应符合下列规定:①门窗装饰表面不应有明显的损伤。
铝合金门窗圆弧计算公式
铝合金门窗圆弧计算公式
铝合金门窗在现代建筑中广泛应用,其设计与制作需要考虑到各种因素,其中圆弧的设计是非常重要的一部分。
下面将介绍铝合金门窗圆弧的计算公式,以帮助读者更好地理解和应用。
我们需要了解一些基础概念。
铝合金门窗的圆弧是指门窗的边缘呈现出弧形。
为了使圆弧更加美观和合理,我们需要根据实际需求进行计算。
根据铝合金门窗的设计要求和实际情况,我们可以使用以下公式来计算圆弧的半径:
R = (W^2 + H^2) / (8 * A)
其中,R表示圆弧的半径,W表示门窗的宽度,H表示门窗的高度,A表示门窗的弧度。
在实际计算中,我们需要先测量门窗的宽度和高度,然后确定门窗的弧度。
根据这些数据,我们可以通过上述公式来计算圆弧的半径。
例如,假设门窗的宽度为120厘米,高度为240厘米,弧度为10厘米,那么我们可以使用上述公式来计算圆弧的半径:
R = (120^2 + 240^2) / (8 * 10) = 216
因此,圆弧的半径为216厘米。
根据这个半径,我们可以进行后续
的门窗设计和制作。
需要注意的是,上述公式只适用于铝合金门窗的设计,对于其他材质的门窗可能需要使用不同的计算方法。
此外,实际应用中还需要考虑到门窗的安全性、美观性以及制作工艺等因素,因此建议在使用公式计算之前,咨询专业人士的意见。
铝合金门窗圆弧的计算公式可以帮助我们设计和制作出更加美观和合理的门窗。
通过准确计算圆弧的半径,我们可以确保门窗的质量和稳定性。
希望本文对您有所帮助,谢谢阅读。
13种铝合金门窗下料尺寸计算公式
13种铝合金门窗下料尺寸计算公式一、铝合金推拉窗的设计要求设计铝合金推拉窗时,应考虑推拉窗的安装和使用安全。
当窗的高度方向搭接量太大时,则给安装带来困难;若搭接量太小时,则存在使用安全问题,窗扇容易从窗框中脱出。
因此,应正确选择搭接量。
高度方向搭接量的确定:应根据上滑型材的槽深和下滑型材的道轨高度,以及窗扇滑轮的高度来选择搭接量。
窗扇与上滑的搭接量一般为上滑槽深的1/2减去2~3mm,建议选用10 mm。
而窗扇与下滑的搭接量是滑轮的槽深到窗扇下边的距离,一般为6~10 mm,建议选用8 mm。
另外,也可以用推拉框高度方向的内口尺寸,加上上滑槽深,再减去4~6 mm,作为推拉扇的高度尺寸。
宽度方向的搭接量应根据边封型材、勾企型材以及光企型材确定。
设计时,应使两个窗扇的勾企完全重合。
铝合金推拉窗分为两扇推拉窗、三扇三等分推拉窗、三扇四等分推拉窗、四扇推拉窗等。
设计带有固定窗的推拉窗时,如果是上下分格,固定窗与推拉窗之间可以采用中上滑型材或中下滑型材;如果是左右分格,固定窗与推拉窗之间可以采用固定边封型材。
如果是高层建筑,还要考虑推拉窗的厚度系列是否满足抗风压强度要求。
设计纱扇时,高度方向的搭接量按纱轨槽深的二分之一选取。
宽度方向的搭接量可按纱扇宽度不超过窗扇宽度选取,宽度尺寸不应超过窗扇宽度。
二、铝合金推拉窗的下料尺寸计算铝合金推拉窗的下料尺寸主要是窗框和窗扇的下料尺寸计算。
窗框的下料尺寸包括:边封、上滑、下滑、中上滑、中下滑、固上横、中立柱(中梃)等。
边封的下料尺寸等于窗高;上滑、下滑、中上滑、中下滑、固上横的下料尺寸等于窗宽减去两个边封的宽度再加上两个边封的槽深;窗扇的下料尺寸包括:上方、下方、勾企、光企等。
勾企、光企的下料尺寸等于窗框的内口尺寸,再加上两个搭接量(上下搭接量);上方、下方的下料尺寸等于窗扇的宽度减去勾企、光企的宽度,再加上勾企、光企的槽深;计算窗扇的宽度尺寸时,有四种情况:一是两扇推拉窗的计算;二是三扇三等分推拉窗的计算、三是三扇四等分推拉窗的计算、四是四扇推拉窗的计算。
铝合金窗户计算书
铝合金窗户计算书基本参数:基本风压0.350kN/m2抗震设防烈度7度设计基本地震加速度0.10g一、门窗承受荷载计算:标高为8.9m处风荷载计算W:基本风压W=0.35 kN/m2βgz: 8.9m高处阵风系数(按B类区计算)βgz=0.89×[1+(Z/10)-0.16]=1.797μz: 8.9m高处风压高度变化系数(按B类区计算): (GB50009-2001)(2006年版)μz=(Z/10)0.32 (B类区,在10米以下按10米计算)=(10.0/10)0.32=1.000μsl:局部风压体型系数(墙面区)1、板块900.00mm×2200.00mm=1.98m2该处从属面积为:1.98m2μsl (A)=μsl(1)+[μsl(10)-μsl(1)]×log(A)=-{1.0+[0.8×1.0-1.0]×0.297} =-0.941μsl=-0.941+(-0.2)=-1.141该处局部风压体型系数μsl=1.141 风荷载标准值:Wk =βgz×μz×μsl×W(GB50009-2001)(2006年版)=1.780×1.000×1.141×0.350 =0.711 kN/m2因为Wk ≤1.0kN/m2,取Wk=1.0 kN/m2,按JGJ102-2003第5.3.2条采用。
风荷载设计值:W: 风荷载设计值(kN/m2)γw: 风荷载作用效应的分项系数:1.4按《建筑结构荷载规范》GB50009-2001 3.2.5 规定采用W=γw ×Wk=1.4×1.000=1.400kN/m22、支承结构900mm×2200mm=1.98m2该处从属面积为:1.98m2μsl (A)=μsl(1)+[μsl(10)-μsl(1)]×log(A)=-{1.0+[0.8×1.0-1.0]×0.297} =-0.941μsl=-0.941+(-0.2)=-1.141该处局部风压体型系数μsl=1.141 风荷载标准值:Wk =βgz×μz×μsl×W(GB50009-2001)(2006年版)=1.780×1.000×1.141×0.350 =0.711 kN/m2因为Wk≤1.0kN/m2,取Wk=1.0 kN/m2,按JGJ102-2003第5.3.2条采用。
铝合金门窗做法计算公式
铝合金门窗做法计算公式现在的窗户基本上都是80的和70的,你说的76就是70型的,76指的是窗口截面的纵向宽度,计算公式也不是千篇一律的,70型的要看是不是国标的,80型的还要看哪个厂家出的,至于门的制作更简单了,只要用心很好做的,一下是我多年的制作经验得出的公式,供你参考吧:70型的到哪里基本都一样的,只有80的我用的可是山东临沂出的金象80和山东寿光出的鲁和8070型铝合金的下料尺寸一:没有上梁的窗户1:边框=窗户的高度2:上下滑=窗户的宽度―2公分3:勾光启=边框―5.2公分4;上下方=上下滑÷2+0.5公分(三个扇子的见例外尺寸)5:玻璃高=勾光启―9.3公分6:玻璃宽=上下方-6公分(三个扇子的中间大扇子-7公分)7:纱扇子高度=边框-5公分8:纱扇子宽度=上下方+1公分二:带上梁的窗户1:边框=窗户的高度2:上.中.下=窗户的宽度―2公分3:勾光启=划线的数-1.2公分4:上下方=上中下÷2+0.55:插板.中立=边框-划线数-7公分6:扣线横长=径里-0.6公分7:扣线竖长=中立.插板-1公分(扣线切角)8:玻璃高=划线数-10.5公分(也=勾光启-9.3公分)9:玻璃宽同上10:纱扇子高=划线数-0.5公分11:纱扇子宽同上三:三个扇子的例外尺寸(非标料要靠自己去量和计算)1:三扇子的小扇上下方=(下滑+9)÷4-1.8公分2:三扇子的大扇子上下方=(下滑+9)÷23:小扇子的玻璃高同上4:大扇子的玻璃高同上,宽=上下方-7公分80型铝合金的下料尺寸一:没有上梁的窗户=1:边框高=窗高2:上下滑=窗户宽-3公分(鲁和的-3.5公分)3:勾光启=边框-5.3公分4:上下方=上下滑÷2-4.7公分(三扇子的大扇子宽=上下滑÷2-2公分,小扇子宽=上下滑÷4-4.7公分)5:玻璃高=勾光启-7.6公分6:玻璃宽=上下方-0.5公分7;纱扇子高=边框-7.5公分8:纱扇子宽=上下滑÷2二:带上梁的窗户1:边框=窗高2:上中下=窗宽-3公分(鲁和的-3.5)3:勾光启=边框-上梁满外数-1.8公分4:上下方=上中下÷2-4.7公分(三扇子同上)5:插板,中立=上梁满外-7.2公分7:扣线横长=上中下-3.8公分8:扣线竖长=中立插板数-0.2公分9:纱扇子高里挂=边框-上梁满外-4公分纱扇子高外挂=边框-上梁满外-1.3公分10:纱扇子宽同上至于门的制作公式都是自己量料计算出来的,比如单扇门的上下方=门口净里数-1.2,时间长了不用计算从心里就可以记住的。
铝合金门窗下料计算公式
铝合金门窗下料计算公式1.门窗型材长度计算门窗型材长度计算是指确定门窗横、纵框的型材长度,计算公式为:L=2×(A+B)+0.2其中,L为型材长度,A为门窗的宽度,B为门窗的高度。
公式中的0.2是为了留出安装余量,如需要弯曲型材则需要加大余量。
2.型材切割长度计算型材切割长度计算是指根据门窗的尺寸计算出需要切割的型材长度。
以门窗横框为例,计算公式为:LB=A-2×(t+m)其中,LB为横框的切割长度,A为门窗的宽度,t为横框的材料厚度,m为横框与门窗边缘的覆盖量。
3.型材切割角度计算型材切割角度计算是指根据门窗设计要求,计算出型材需要切割的角度。
以门窗横框为例,计算公式为:α = cos⁻¹(VG/VO)其中,α为横框的切割角度,VG为横框的材料对梁的排空宽度,VO为横框的材料宽度。
公式中使用了反余弦函数进行计算。
4.玻璃和配件的计算玻璃和配件的计算主要是根据门窗设计要求,计算出玻璃的面积和所需的配件数量。
计算公式如下:Ag=(L-m)×(H-n)N=(L-m)×H/S其中,Ag为玻璃的面积,L为门窗的宽度,H为门窗的高度,m为玻璃与门窗边缘的覆盖量,n为玻璃与门窗底部的覆盖量,N为配件的数量,S为配件的规格。
以上四个计算公式涵盖了铝合金门窗下料计算的核心内容,通过这些公式可以准确计算出各个部位的型材长度、切割长度、切割角度以及玻璃和配件的数量,为门窗的制作提供了重要的参考数据。
当然,在实际应用中还需考虑到一些特殊情况和实际工艺要求,因此还需结合具体的实际情况进行调整和计算。
铝合金门窗下料计算公式
你需要什么牌子的公式凤铝的要不要凤铝:70c 边锋=窗户高上下滑=窗户宽—30MM勾光企=上下滑包外-43(外)=上下滑包外—53(内)上下方=(上滑—90MM)/2(两开) (上滑—180MM)/4 (四开)纱窗高=外勾企—25MM纱窗宽=上方+60MM888 边锋=窗户高上下滑=窗户宽—30MM勾光企=上下滑包外-55(外)=上下滑包外—65(内)上下方=(上滑—110MM)/2(两开) (上滑—220MM)/4 (四开)纱窗高=外勾企—33MM纱窗宽=上方+80MM898 边锋=窗户高上下滑=窗户宽—30MM勾光企=上下滑包外-55(外)=上下滑包外—65(内)上下方=(上滑—95MM)/2(两开) (上滑—190MM)/4 (四开)纱窗高=内勾企纱窗宽=上方+60MM如何制作铝合金窗户(1)断料。
断料,又称“下料”,是铝合金门窗制作的第一道工序,也是关键的工序。
断料主要使用切割设备,材料长度应根据设计要求并参考门窗施工大样图来确定,要求切割准确;否则,门窗的方正难以保证,断料尺寸误差值应控制在2mm范围内。
一般来说,推拉门窗断料宜采用直角切割;平开门窗断料宜采用45°角切割;其它类型应根据拼装方式来选用切割方式。
(2)钻孔。
铝合金门窗的框扇组装一般采用螺丝连接,因此不论是横竖杆件的组装,还是配件的固定,均需要在相应的位置钻孔。
型材钻孔,可以用小型台钻或手枪式电钻,前者由于有工作台,所以能有效保证钻孔位置的精确度;而后者是因为操作方便。
钻孔前应根据组装要求在型材上弹线定位,要求钻孔位置准确,孔径合适,不可在型材表面反复更改钻孔,因为孔一旦形成,则难以修复。
(3)组装。
将型材根据施工大样图要求通过连接件用螺丝连接组装。
铝合金门窗的组装方式有45°角对接、直角对接和垂直对接三种。
横竖杆的连接,一般采用专用的连接件或铝角,再用螺钉、螺栓或铝拉钉固定。
铝合金门窗的组装质量,应符合下列规定:①门窗装饰表面不应有明显的损伤。
铝合金门窗下料计算公式
你需要什么牌子的公式凤铝的要不要凤铝:70c 边锋= 窗户高上下滑= 窗户宽—30MM勾光企= 上下滑包外-43(外)= 上下滑包外—53(内)上下方=(上滑—90MM )/2(两开)(上滑—180MM)/4纱窗高= 外勾企—25MM纱窗宽=上方+60MM888 边锋=窗户高上下滑= 窗户宽—30MM勾光企= 上下滑包外-55(外)= 上下滑包外—65(内)上下方=(上滑—110MM )/2(两开)(上滑—220MM )/4纱窗高= 外勾企—33MM 四开)四开)纱窗宽=上方+80MM898 边锋=窗户高上下滑= 窗户宽—30MM勾光企= 上下滑包外-55(外)= 上下滑包外—65(内)上下方=(上滑—95MM )/2(两开)(上滑—190MM)/4 (四开)纱窗高= 内勾企纱窗宽=上方+60MM如何制作铝合金窗户(1)断料。
断料,又称“下料”,是铝合金门窗制作的第一道工序,也是关键的工序。
断料主要使用切割设备,材料长度应根据设计要求并参考门窗施工大样图来确定,要求切割准确;否则,门窗的方正难以保证,断料尺寸误差值应控制在2mm 范围内。
一般来说,推拉门窗断料宜采用直角切割;平开门窗断料宜采用45 °角切割;其它类型应根据拼装方式来选用切割方式。
(2)钻孔。
铝合金门窗的框扇组装一般采用螺丝连接,因此不论是横竖杆件的组装,还是配件的固定,均需要在相应的位置钻孔。
型材钻孔,可以用小型台钻或手枪式电钻,前者由于有工作台,所以能有效保证钻孔位置的精确度;而后者是因为操作方便。
钻孔前应根据组装要求在型材上弹线定位,要求钻孔位置准确,孔径合适,不可在型材表面反复更改钻孔,因为孔一旦形成,则难以修复。
(3)组装。
将型材根据施工大样图要求通过连接件用螺丝连接组装。
铝合金门窗的组装方式有45 °角对接、直角对接和垂直对接三种。
横竖杆的连接,一般采用专用的连接件或铝角,再用螺钉、螺栓或铝拉钉固定。
铝合金门窗料公式
铝合金门窗料公式铝合金门窗料公式窗户玻璃高=勾光企尺寸-7cm窗扇玻璃宽=上下方尺寸-0.8cm亮窗玻璃宽=(上下滑尺寸-7cm)/2亮窗玻璃高=中柱+1.2cm三扇上下方长(用四支勾企?)=(上下滑长-10.5cm)/3三扇上下方长(用四支全企?)=(上下滑长-12.6cm)/3四扇不带中封=(上下滑长/2-8cm)/2内纱高度=勾光企长-2cm外纱高度=勾光企长+0.5cm中封尺寸 3.2cm门窗加工工艺划样所谓划样就是在已切割好的型材上标画出五金配件的安装位置以及安装五金件应铣槽、应钻孔的位置及大小尺寸。
划样工序在整个塑料门窗加工制作过程中是一个举足轻重的工序,它的作用就是以绘图的形式直接在型材上将技术设计意图表现出来。
工人的操作皆应按划绘进行,划绘错误将造成大量的废品,以使加工成本上升。
正确的划样,能很好的控制门窗的加工质量,并能减少不必要的损失。
随着塑料门窗的发展,与其配套的五金配件越来越多,各种五金件尺寸大小、安装位置、安装方法都不相同,同一名称的五金件有不同的式样和不同的安装方法,就是同一种五金件用在不同品牌的塑料型材上,其安装位置和安装方法都不尽相同,要保证生产出的门窗齐整统一,就要进行划样。
在型材上划线应使用笔芯粗细为0.5mm的铅笔,以便于擦去重划和加工以后便于擦去。
不应用其他笔划线,特别是不能使用擦不去的笔来进行划样。
在型材切割时由于种种原因必然会造成一定的误差,所以在划样定位时,特别是一些比较关键的尺寸,应从两边同时进行尺寸量取和定位。
在同一根型材上进行多处划样时,可采用不同的符号来表示不同的加工内容,以便操作工人能方便的确认。
对每根划样的型材应标明代号、门窗号、加工数量、左右是否对称等。
划好样的型材一般称之为样棒,应随整个工艺流程流转,不可半途遗失、损坏或更改门窗密封胶条安装塑料门窗用的密封胶条,不可能是一根正好适合于门窗长度的环形密封胶条,它必须用一根通长胶条穿入应穿的地方,其长度要根据需要来剪断。
