玻璃幕墙构造
玻璃幕墙构造组成
一、按幕面材料分：有玻璃、金属、轻质混凝土挂板、天然花岗石板等幕墙。
其中玻璃幕墙是当代的一种新型墙体，不仅装饰效果好，而且质量轻，安装速度快，是外墙轻型化、装配化较理想的型式。
二、玻璃幕墙按构造方式不同可分为：露框、半隐框、隐框及悬挂式玻璃幕墙等。
三、按施工方式可分：分件式幕墙（现场组装）和板块式幕墙（预制装配）两种。
玻璃幕墙的构造组成
玻璃幕墙由玻璃和金属框组成幕墙单元，借助于螺栓和连接铁件安装到框架上。
一、金属边框：有竖框、横框之分，起骨架和传递荷载作用。
可用铝合金、铜合金、不锈钢等型材做成（下图为铝合金边框的工程实例）。
二、玻璃：有单层、双层、双层中空和多层中空玻璃，起采光、通风、隔热、保温等围护作用。
通常选择热工性能好，抗冲击能力强的钢化玻璃、吸热玻璃、镜面反射玻璃、中空玻璃等。
接缝构造多采用密封层、密封衬垫层、空腔三层构造层。
三、连接固定件：有预埋件、转接件、连接件、支承用材等，在幕墙及主体结构之间以及幕墙元件与元件之间起连接固定作用（下图为幕墙骨架与主体的连接件）
四、装修件：包括后衬板（墙）、扣盖件及窗台、楼地面、踢脚、顶棚等构部件，起密闭、装修、防护等作用。
五、密缝材：有密封膏、密封带、压缩密封件等，起密闭、防水、保温、绝热等作用。
此外，还有窗台板，压顶板，泛水，防止凝结水和变形缝等专用件。
玻璃幕墙细部构造
一、竖向骨架与梁的连接。

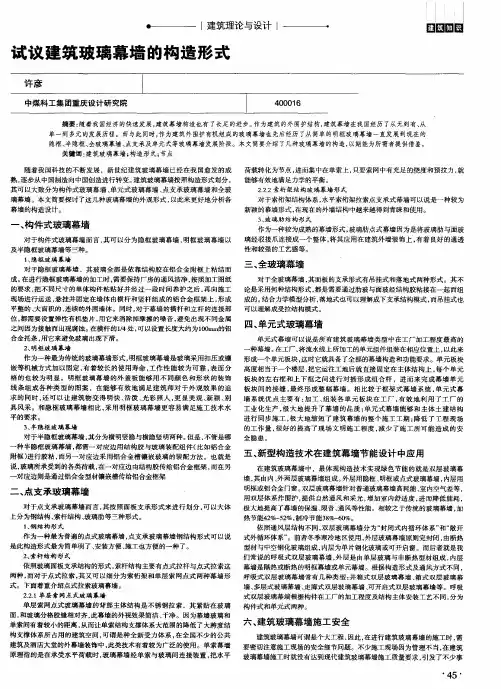

试议建筑玻璃幕墙的构造形式
之 间 因为接 触 而 出现腐 蚀 。在横杆 的１ ／ ４处 ， 可 以设置 长 度大 约 为 ｌ Ｏ Ｏ ｍｍ的铝 合金 托 条 ， 用 它来 避 免玻 璃 出现 下滑 。 ２ 、 明框 玻 璃幕 墙
一
作为一种最为传统 的玻璃幕墙形式， 明框玻璃幕墙是玻璃采用扣压或镶 嵌等机械方式加 以固定 ， 有着较长的使用 寿命 ， 工作性能较为可靠 ， 表面分 格的也较为明显 。明框玻璃幕墙的外盖板能够用不 同颜色 和形状 的装饰 线 条 组 成 各 种 类 型 的图 案 ，在 能 够 有 效 地 满 足 建 筑 师 对 于 外 观效 果 的 追 求的同时， 还可以让建筑物变得明快 、 活泼 、 光彩照人 ， 更显美观 、 新颖 、 别
附框 ） 进行 胶 粘 ， 而另 一 对应 边 采 用铝 合 金 槽 镶嵌 玻 璃 的 装 配方 法 。 也 就是 说， 玻璃所承受到的各类荷载 ， 在一对应边由结构胶传给铝合金框架 ， 而在另 对应边则是通过铝合金型材镶嵌槽传给铝合金框架
四、 单 元式 玻璃 幕墙
单 元 式幕 墙 可 以说 是 所有 建 筑 玻璃 幕 墙 类 型 中在 工 厂加 工 程 度最 高的
一
种幕 墙 。 在工 厂 ， 将 流水 线上 所 加工 的单 元 组件 组装 在相 应位 置上 ， 以此 来
墙 系 统 优 点 主要 有 ： 加工 、 组 装 各 单 元板 块 在 工 厂 ， 有效 地 利 用 了 工 厂 的 具风采 。和隐框玻璃幕墙相 比， 采用明框玻璃幕墙更容易满足施工技术水 工业化生产 ， 极大地提升 了幕墙的品质 ； 单元式幕墙能够 和主体 土建结构 平 的 要求 。 进行 同步施工 ， 极大地缩短了建筑幕墙的整个 施工工期 ； 降低 了工程现场 ３ 、 半隐框 玻 璃幕 墙 的工 作 量 ， 很好的提高了现场文明施工程度 ， 减 少 了施 工 所 可能 造 成 的 安 对 于半 隐框 玻璃 幕 墙 ， 其 分为 横 明竖 隐与 横 隐竖 明两 种 。 但是 ， 不管 是 哪 全 隐 患 。 种 半 隐框 玻 璃 幕墙 ， 都需 一 对 应边 用 结 构 胶 与玻 璃 装 配组 件 （ 比如 铝 合金

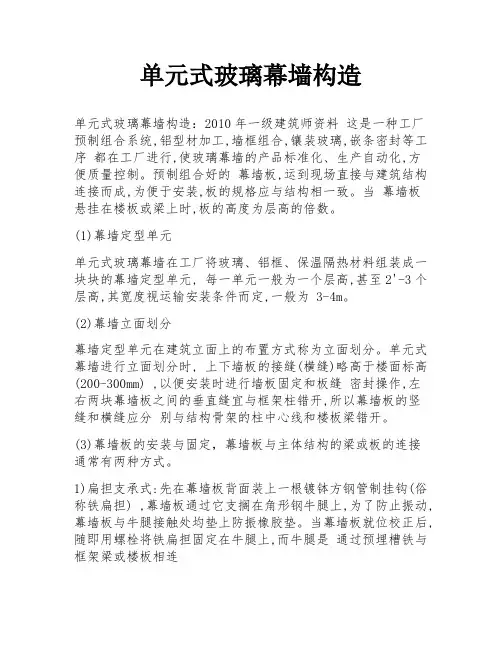

单元式玻璃幕墙构造
单元式玻璃幕墙构造单元式玻璃幕墙构造：2010年一级建筑师资料这是一种工厂预制组合系统,铝型材加工,墙框组合,镶装玻璃,嵌条密封等工序都在工厂进行,使玻璃幕墙的产品标准化、生产自动化,方便质量控制。
预制组合好的幕墙板,运到现场直接与建筑结构连接而成,为便于安装,板的规格应与结构相一致。
当幕墙板悬挂在楼板或梁上时,板的高度为层高的倍数。
(1)幕墙定型单元单元式玻璃幕墙在工厂将玻璃、铝框、保温隔热材料组装成一块块的幕墙定型单元, 每一单元一般为一个层高,甚至2'-3个层高,其宽度视运输安装条件而定,一般为 3-4m。
(2)幕墙立面划分幕墙定型单元在建筑立面上的布置方式称为立面划分。
单元式幕墙进行立面划分时, 上下墙板的接缝(横缝)略高于楼面标高(200-300mm) ,以便安装时进行墙板固定和板缝密封操作,左右两块幕墙板之间的垂直缝宜与框架柱错开,所以幕墙板的竖缝和横缝应分别与结构骨架的柱中心线和楼板梁错开。
(3)幕墙板的安装与固定，幕墙板与主体结构的梁或板的连接通常有两种方式。
1)扁担支承式:先在幕墙板背面装上一根镀钵方钢管制挂钩(俗称铁扁担) ,幕墙板通过它支搁在角形钢牛腿上,为了防止振动,幕墙板与牛腿接触处均垫上防振橡胶垫。
当幕墙板就位校正后,随即用螺栓将铁扁担固定在牛腿上,而牛腿是通过预埋槽铁与框架梁或楼板相连的。
2)挂钩式:相邻幕墙单元的竖框通过钢挂钩固定在预埋角铁上。
(4)幕墙板的接缝构造由于幕墙板之间都留有一定空隙,因此该处的接缝防水构造就十分重要,依据空腔防水原理,通常有三种方法处理。
1)内锁契合法。
2)衬垫法。
3)密封胶嵌缝法。
4.全玻幕墙构造这种玻璃幕墙在视线范围不出现金属框料,它为观赏者提供了宽广的视域,并加强了室内外空间的交融,应用广泛。
为增强玻璃刚度,每隔一定距离用条形玻璃板作为加强肋板,垂直于大玻璃面设置, 称为肋玻璃,大玻璃面称为面玻璃。
面玻璃的厚度不宜小于10mm,采用夹层玻璃时,单片玻璃厚度不小于8mm;肋玻璃厚度不应小于12mm,截面高度不应小于100mm。
玻璃幕墙工艺构造(单元式幕墙)、高清节点图
玻璃幕墙工艺构造（单元式幕墙）、高清节点图(1)骨架。
由纵向立柱和横档组成，它是用来支撑玻璃、固定玻璃，并通过连接件与墙体结构相连。
它将玻璃的自重和风荷载及其他荷载传给主体结构，使玻璃与墙体结构连成一整体。
① 型钢骨架:型钢做玻璃幕墙的骨架，玻璃镶嵌在铝合金的框内，然后再将铝合金框与骨架固定。
型钢组合的框架，其网格尺寸的适当可适当加大，但对主要受弯构件，截面不能太小，挠度最大处宜控制在5mm以内。
否则将影响铝窗的玻璃安装，也影响幕墙的外观。
② 铝合金型材骨架：用特殊断面的铝合金型材作为玻璃幕墙的骨架，玻璃镶嵌在骨架的凹槽内，玻璃幕墙的立柱与主体结构之间，用连接板固定。
安装玻璃时，先在立柱的内侧上安铝合金压条，然后将玻璃放入凹槽内，再用密封材料密封。
支承玻璃的横梁略有倾斜，目的是排除因密封不严而流入凹槽的雨水，并将外侧盖封住。
(2)玻璃是建造玻璃幕墙的关键材料。
它直接制约幕墙的各项性能，同时也是幕墙艺术风格的主要体现者，因此选用玻璃是幕墙设计的主要内容，如果玻璃选用不当会产生相当严重的后果。
要根据使用要求分别选用孵化玻璃、吸热玻璃、钢化玻璃、热反射镀膜玻璃、低辐射镀膜玻璃以及由这些单层玻璃组合成的夹层玻璃和中空玻璃。
① 浮法玻璃：浮法玻璃生产的成型过程是在通入保护气体(N2及H2)的锡槽中完成的。
熔融玻璃从池窑中连续流入并漂浮在相对密度大的锡液表面上，在重力和表面张力的作用下，玻璃液在锡液面上铺开、摊平、形成上下表面平整、硬化、冷却后被引上过渡辊台。
辊台的辊子转动，把玻璃带拉出锡槽进入退火窑，经退火、切裁，就得到平板玻璃产品。
浮法与其他成型方法比较，其优点是：适合于高效率制造优质平板玻璃，如没有波筋、厚度均匀、上下表面平整、互相平行 ;生产线的规模不受成形方法的限制，单位产品的能耗低 ; 成品利用率高; 易于科学化管理和实现全线机械化、自动化，劳动生产率高;连续作业周期可长达几年，有利于稳定地生产 ;可为在线生产一些新品种提供适合条件，如电浮法反射玻璃、退火时喷涂膜玻璃、冷端表面处理等。
幕墙深化知识点总结
幕墙深化知识点总结一、幕墙概述幕墙是指由铝合金、镀锌钢等金属材料和玻璃、塑料、石材等非金属材料组成的建筑外墙，其主要作用是防风、防雨、保温和隔热。
幕墙不仅具有防护功能，还可以美化建筑外观，提高建筑的节能性能和使用寿命，因此在现代建筑中得到了广泛的应用。
在幕墙的安装过程中，需要考虑到多方面的因素，包括设计、材料选择、施工工艺等，只有全面考虑这些因素，才能确保幕墙的安全可靠，美观耐用。
接下来，我们将对幕墙设计、构造和施工过程中的关键知识点进行深化总结。
二、幕墙设计1. 幕墙结构类型- 背压式幕墙：主要由外立面构件和背压结构组成，外立面构件一般采用玻璃、金属板等材料。
- 嵌板式幕墙：由铝合金框架和玻璃、石材等嵌板构件组成，构件通常安装在铝合金框架上。
- 平面幕墙：外墙由幕墙构件直接安装在建筑外墙上，通常使用玻璃幕墙构件。
2. 材料选择- 玻璃：单层、双层和夹层玻璃，根据建筑需求选择不同的玻璃类型。
- 金属板：可选择铝合金板、不锈钢板、镀锌钢板等。
- 嵌板材料：可选用石材、陶瓷等，根据建筑设计风格选择适宜的嵌板材料。
3. 结构设计- 幕墙结构应考虑建筑的风荷载、雨水渗透、结构稳定性等因素。
- 三维结构分析软件的使用，有限元分析、模拟风洞试验等技术的运用。
4. 施工便利性- 幕墙设计应考虑安装便利性，减少现场加工量，提高安装效率。
三、幕墙构造1. 幕墙结构体系- 竖向结构：使用铝合金型材或钢材等作为幕墙的立柱和横梁。
- 横向结构：包括连接立柱和横梁的节点，需满足强度和刚度的要求。
2. 玻璃幕墙构造- 玻璃幕墙的结构组成主要包括：玻璃、密封胶条、铰接螺栓、铝合金型材等。
- 玻璃的安装需要考虑到玻璃的自重和安全固定，同时满足建筑的隔热、隔音等性能要求。
3. 金属幕墙构造- 主要由铝合金型材、连接件、密封胶条等构成，需要考虑材料的选用和连接方式的合理性。
4. 隔热、保温处理- 幕墙结构需要考虑到隔热、保温材料的使用，以提高建筑的节能性能。
常见防火玻璃幕墙构造
常见防火玻璃幕墙构造一、引言防火玻璃幕墙在现代建筑中的应用日益广泛，它不仅具有普通玻璃幕墙的美观、通透、节能等特点，同时还具有出色的防火性能。
这一特性使得防火玻璃幕墙在高层建筑、大型公共设施等领域具有重要的现实意义。
本文将重点探讨防火玻璃幕墙的常见构造及其相关技术。
1. 防火玻璃幕墙的背景与意义随着城市化进程的加快，高层建筑和大型公共设施越来越多地出现在我们的生活中。
这些场所人员密集，火灾发生的风险相对较高。
传统的建筑防火措施往往存在一定的局限性，如防火墙占用空间、影响建筑美观等。
在这种背景下，防火玻璃幕墙应运而生，它将防火性能与玻璃幕墙的美观、通透等特点相结合，为建筑提供了更加安全、舒适的防火隔离措施。
防火玻璃幕墙具有以下意义：1.提高建筑的安全性：防火玻璃幕墙能够在一定时间内阻止火势蔓延，为人员疏散和火灾扑救争取宝贵时间。
2.美观与实用相结合：防火玻璃幕墙在满足防火要求的同时，保持了玻璃幕墙的外观特点，使建筑更具现代感。
3.节能环保：防火玻璃幕墙具有良好的保温、隔热性能，有利于降低建筑能耗。
4.空间利用：与传统的防火墙相比，防火玻璃幕墙占用空间小，有利于提高建筑空间的利用率。
在此基础上，本文将针对防火玻璃幕墙的常见构造进行详细探讨，以期为相关领域的研究和实践提供参考。
二、防火玻璃幕墙的基本概念与分类1. 防火玻璃幕墙的定义防火玻璃幕墙是一种具有防火功能的新型建筑外围护结构。
它主要由防火玻璃、支撑结构、密封及防火隔离层等部分组成。
这种幕墙不仅具有普通幕墙的装饰、美观、节能等特点，而且在火灾发生时能有效地阻止火势蔓延，为人员疏散和消防救援提供宝贵的时间。
2. 防火玻璃幕墙的分类根据防火玻璃幕墙的结构和性能特点，可以将其分为以下几类：（1）单层防火玻璃幕墙：由单层防火玻璃和支撑结构组成，具有良好的防火性能。
（2）双层防火玻璃幕墙：由内外两层防火玻璃和支撑结构组成，具有更好的隔热、防火性能。
（3）其他特殊类型防火玻璃幕墙：如防火玻璃与石材、铝板等材料组合的幕墙，以及具有特殊功能的防火玻璃幕墙。
玻璃幕墙的种类及构造范文
一、玻璃幕墙的种类及构造1、以结构形形式分（1）元件式（2）单元式（3）元件和单元式（4）嵌板式（5）包柱式2、以外观形式分（1）明框式（2）隐框式（3）半隐框式、隐竖显横式、隐横显竖式。
3、以材料分（1）铝合金玻璃幕墙。
（2）钢框玻璃幕墙。
（3）不锈钢和黄铜玻璃幕墙。
（4）木材玻璃幕墙。
（5）塑料玻璃幕墙。
4、玻璃幕墙的节点构造（1）典型幕墙横梃节点（2）典型幕墙立梃节点二、铝合金玻璃幕墙的材料及工具1、材料铝合金龙骨、玻璃、预埋钢件、连接钢件、金属配件、非金属配件、防火材料、密封材料等。
2、工具（1）直、水平运输工具。
（2）测量工具，包括水平尺、线坠、钢卷尺及激光测试仪等。
（3）安装用电动工具，包括冲击钻、手电钻、电焊机、单头锯等。
（4）其他工具，包括射钉器、玻璃吸盘、打胶枪、扳手、螺丝刀、手锯、锉刀、铁鎯头、胶木鎯头等。
三、施工条件（1）安装玻璃幕墙的钢筋混凝土结构、砖混结构或钢结构的主体工程已施工完成，并达到有关结构施工及验收规范的要求。
（2）预埋件已与主体结构一起完成，并达到设计规定的尺寸和精度要求。
（3）制定玻璃幕墙安装旋施工计划，经专业介员认可后应提交监理及有关部门。
（4）安装有基准点或基准已测试完成。
（5）具备材料破放场地及水平、垂直输工具。
（6）具备电力保证。
（7）具备合适的脚手架或吊篮等。
（8）合适的气候条件，测量时风力不得超过4级。
（9）隐框幕墙和半隐框幕墙的施工应符合其特有的规定。
（10）结合工程制定安全措施，并得到有关人员的认可。
四、施工要点（1）设计合理，选用材料达到设计要求。
（2）应在厂内组装一个或几个单元，合格后方可出厂。
（3）连接件在框架调整完成后要充分固定。
（4）构件在搬运、堆放和安装时应采取保护措施以避免碰撞、污染。
（5）幕墙分格线的测量放线应与主体结构的测量放线相线性配合，对误差应进行控制、分配、消化，不使其积累。
（6）幕墙框架的安装应达到相应的检验标准，立柱应在全部安装后统一调整、校正后固定，横梁可分层检查调整、校正固定。
全玻璃幕墙
第二章 全玻璃幕墙
第一节 概述
.
一、全玻璃幕墙的定义
1、 全玻璃幕墙是指面板和肋板均为玻璃的 幕墙。玻璃本身既是饰面构件，又是承受自 身质量荷载及风荷载的承重构件。
2、全玻璃幕墙的高度接近建筑物的层高， 有些甚至更高，玻璃多采用钢化玻璃或夹层 钢化玻璃，厚度多采用10～19mm。
3、全玻璃幕墙的构造主要有两种类型： (1)玻璃高度小于4m，不加玻璃肋 (2)玻璃高度大于4m，加设玻璃肋
.
安装螺栓 外金属夹扣
钢吊架 钢横梁
吊具 吊夹铜片
室外装饰面 硅酮密封胶
内金属夹扣
3mm厚不锈钢槽钢型材
8 8 19mm厚玻璃
室内吊顶
吊挂式全玻璃幕墙. 上部节点示意图
外装饰面 3mm厚不锈钢型材
氯丁橡胶垫块
19mm玻璃
8
8
硅酮嵌缝胶
内装饰面
泡沫填充材料
预埋件
吊挂式全玻璃幕墙底. 框和边框节点示意图
肋玻璃定义：为加强玻璃面板的刚度，往往必须每隔 一定距离用条形玻璃作为加强肋板，称为肋玻璃。
一、不设肋玻璃全玻璃幕墙
(一)节点构造 最普遍的做法是将大块玻璃的两端嵌入金属框内，
并用硅酮结构密封胶嵌缝固定。
.
(二)玻璃固定安装方式 玻璃固定安装方式通常有三种
干式装配
湿式装配
.
混合装配
1、干式装配：玻璃固定时，采用密封条(如橡胶密 封条)镶嵌固定的安装方式。
除用于建筑外墙立面外，全玻璃幕墙还应用在一 些特殊功能用房中，如大型电子计算机机房、电视 制作及发射机房、微波机房等。
.
.
.
.
.
.
四、全玻璃幕墙的分类
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
型材系列是按立柱型材的截面高度尺 寸划分，例如某幕墙用 铝合金型材立柱截 面高度为150mm,则称150系列。 标记：Ɠ Ɠ Ɠ Ɠ Ɠ Ɠ Ɠ
顺序号（代表不同的框料） 型材代号（A、B） 系列代号（立柱截面高度） 类别代号（明框、全隐、竖隐、横隐）（M、Y）
例如：M150A08： 表示：明框铝合金幕墙用材150系列，
间距≤1.5m。 (900,1000,1100,1200,1300,1400,1500)
垂直方向：横档尽量布置在楼板、踢脚板、 窗台的位置，间距≤1.8m 。(1500或1800）
元件式幕墙的立面划分
具体实例：一面墙设幕墙
一面墙设幕墙
明框 隐框
幕墙竖梃的布置
幕墙在立面上的分格 一般应使立杆与柱子 重合，这样便于幕墙 与建筑物间的间隙的 防火、隔声处理。
玻璃板块构造：
玻璃、附框、定位胶条、硅酮结构胶。
隐框幕墙玻璃板块与竖梃固定方式分为：
压块式和挂构式连接
隐
框
幕
墙
玻
璃
板
-------
块
的
压 块
固 定
连
接
双 竖 杆 隐 框 任 意 角 阳 角
单 竖 杆 隐 框 直 角 阴 角 构 造
单 竖 杆 隐 框 任 意 角 构 造
双 立 柱 隐 框 直 角 阴 角 一
一.概述
(一)高层建筑外墙特点
1.面积大，造价高；面积约占总建筑面积 20~40%，造价占土建总造价30~35%。有的 达50%。
2.保温隔热及防风雨要求高；
3.标准化，定型化要求高；
4.轻质，耐久，美观要求高。
(二)高层建筑外墙类型
1.填充墙
用块材填砌在主体结构的骨架之间， 必须连接可靠、砌体稳定。
• 需要透过大量阳光的工业
• 与民用建筑的门、窗和幕
• 墙等部位，起到保温作用，
• 可以保持90%的室内热量，
• 节省能源，降低采暖费用。
• 夏季: 阻断大量辐射能的穿透，仅少数的热能进 入室內保持涼爽。 （鍍面在第二面）
• 冬季:
• 室內的热能因Low-E双层玻璃的阻断而 不易辐射至室外，而能保暖。
红外辐射具有极高反射率。所以具有高透射性和
良好的绝热性能，能使太阳能及可见光充分射入，
又能使已射入的太阳能及室内产生的热能得以反
射面保存。因此，由低辐射镀膜玻璃组成的中空
玻璃具有保持室内气温，显著减少玻璃结露和冷
空气流动造成的阴冷感。
•
低辐射玻璃一般都用于制造中空玻璃，
而不单片使用。配有一片低辐射玻璃的中空 玻璃主要用于寒冷地区的
2.幕墙
用板材悬挂在主体结构外侧，有玻 璃、金属、石板、复合材料板等。
超薄石材蜂窝板
二.玻璃幕墙构造
(一)玻璃幕墙的特点
将建筑美学、建筑功能、建筑节 能和建筑结构等因素有机地结合起来。 建筑物从不同角度呈现出不同的色调， 随阳光、月色、灯照变化给人以动态 的美。
1.装饰效果好； 2.质量轻(是砖墙重量的1/10)； 3.安装速度快； 4.更新维修方便。
双
立 柱 隐 框 直 角 阴 角 二
半隐框开启扇与横梁连接处垂直节点
-------
隐
框
挂 钩 连 接
幕 墙 玻 璃 板
块
与
横
档
固
定
4.幕墙立面的划分
——确定竖梃和横档的位置。
考虑因素：玻璃规格、风荷载大小、开启 扇的位置、室内装饰要求、防火与分隔构造、 立面造型等。
水平方向：竖梃尽量与墙柱重合，
但价高、材料及施工技术要求高、光 污染、能耗大。
幕 墙 反 射 光 线 对 环 境 的 影 响
(二)玻璃幕墙的类型
1.按构造不同： 有框(明框、半隐框、隐框)无框(点式、全玻)。
有框
无框
点式幕墙也是无框幕墙的一种
驳接式节点
明框玻璃幕墙
• 上海金茂大厦——明框幕墙
竖隐横不隐
半隐框幕墙 隐框玻璃幕墙
一种是单层高强铯钾玻璃。
耐火极限有：30分钟、60分钟、90分钟、120分钟。
•
性能好的防火玻璃，在1000 0C以上的高温
下仍有良好的防火阻燃性。
•
这种透明防火安全玻璃可作为高级宾馆、影
剧院、展览馆、机场、体育馆、医院、图书馆、
商厦等公共建筑以及其它没有防火分区要求的民
用和公用建筑的防火门、防火窗和防火隔断等范
• 工程实例：
防火玻璃 是一种新型的建筑用功能材料，具有良好的透
光性能和防火阻燃性能。 一种是由两层或两层以上玻璃用透明防火胶
粘结在一起 制成的。平时它和普通玻璃一样是透 明的，在遇火几分钟后，中间膜即开始膨胀发成 很厚的像泡沫状的绝热层，这种绝热层能够阻止 火焰蔓延和热传递，把火灾限制在着火点附近的 小区域内，起到防火保护作用。
A型第8号型材。
横档
竖 梃 断 面 形 式
横档断面形式
转角竖梃
（2）框料与结构的连接 连接件和转接件
竖梃与楼板连接——采用连接件固定
立柱（竖梃）与楼盖的连接方法一：
立柱（竖梃）与楼盖的连接方法二：
竖梃与横档连接
——通过角铝及 铝型材连接
竖梃与竖梃 连接
——内衬铝 套管连接
围的理想防火材料。
(2)玻璃与框架的固定
A.明框幕墙玻璃嵌固 嵌固材料：
——密封层、密封衬垫、定位垫块
玻璃的嵌固
玻璃与竖梃固定
玻璃与横档固定
• 明框构造节点（开启扇水平节点）
安装材料：玻璃板块、压块(挂钩)、 泡沫垫杆、硅酮耐候密封胶。
安装顺序：制作玻璃板块——用压块 (或挂钩)固定玻璃板块——填塞泡沫支 撑垫杆——灌注耐候密封胶。
不宜采取这样布置
• 横档的布置——有三种位置
楼面处： 杆件可与楼板进行封闭， 但楼板上的污物会污染 玻璃，而且玻璃也易受 损破坏。
3.玻璃的选择与镶嵌
(1)玻璃选择
选择热工性能好，抗 冲击力强的特种玻璃。
安全玻璃：钢化玻璃、 夹层玻璃（也称夹胶玻 璃）。
节能玻璃：吸热玻璃、 镀膜反射玻璃、中空玻 璃、低辐射玻璃（LOW-E 玻璃）。
• 性能：
•
低辐射玻璃是一种镀膜玻璃，其特性是对可
见光高透过，对红外线辐射高反射，特别是对远
横隐竖不隐
2.按框架材料 ——型钢框、铝合金框、不锈钢型材。 3.按施工方式 ——元件式（现场组装式） ----单元式（小型单元组装、整体组装）
(三)元件式玻璃幕墙构造
1、组成—— 金属框料 (竖梃、横档) 固定连接件 玻璃面板 填充层 内衬墙
2.金属框的断面与连接方式 (1)框架材料及断面型式：铝合金、铜合金、 不锈钢
