CAD画图时需要的一些技巧
初学cad画图步骤详解
初学CAD画图步骤详解简介CAD（计算机辅助设计）是一种广泛应用于工程设计、建筑设计、机械设计等领域的技术。
对于初学者来说，掌握CAD的基本画图步骤是非常重要的。
本文将为您详细介绍初学CAD画图的步骤。
步骤一：创建新文件打开CAD软件后，首先需要创建一个新的文件来进行画图。
在菜单栏中选择“文件”，然后选择“新建”或者使用快捷键“Ctrl + N”来创建新文件。
步骤二：设置图纸尺寸和比例在创建新文件后，您需要设置图纸的尺寸和比例。
在CAD中，可以选择常用的标准尺寸，也可以自定义尺寸。
在菜单栏中选择“格式”，然后选择“图纸设置”来进行尺寸和比例的设置。
根据您的需要，选择合适的尺寸和比例。
步骤三：绘制基本图形一般而言，CAD画图的基础是一些基本图形，如直线、矩形、圆形等。
在CAD 中，绘制基本图形的方式有多种。
下面以绘制直线为例进行说明。
1.在工具栏中选择“直线”工具，或者使用快捷键“L”。
2.在图纸上点击鼠标左键确定直线的起点。
3.移动鼠标并点击鼠标左键来确定直线的终点。
4.按下“Enter”键或者右键来结束绘制直线。
绘制其他基本图形的步骤类似，只需选择不同的工具即可。
步骤四：编辑图形在绘制完基本图形后，您可能需要调整、编辑或者修改图形的一些细节。
在CAD中，有许多编辑工具可以帮助您完成这些操作。
下面介绍一些常用的编辑操作：•移动图形：选择要移动的图形，然后使用“移动”工具来将图形移动到新的位置。
•缩放图形：选择要缩放的图形，然后使用“缩放”工具来调整图形的大小。
•旋转图形：选择要旋转的图形，然后使用“旋转”工具来将图形旋转到合适的角度。
•删除图形：选择要删除的图形，然后使用“删除”工具来删除选中的图形。
步骤五：添加文字和注释在CAD中，您可以添加文字和注释来解释图形的含义或者提供额外的信息。
下面介绍如何添加文字和注释：1.选择“文字”工具，或者使用快捷键“T”。
2.在图纸上点击鼠标左键确定文字的起点。
AutoCAD二维绘图技巧总结
第一章使用AutoCAD 提高绘图效率的途径和技法一、遵循一定的作图原则为了提高作图速度，用户最好遵循如下的作图原则：1．作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。
2．绘图始终使用1：1比例。
为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。
3．为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。
4．需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。
5．不要将图框和图形绘在同一幅图中，应在布局（LAYOUT）中将图框按块插入，然后打印出图。
6．对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。
7．将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中（即另存为*.DWF文件），以后绘制新图时，可在创建新图形向导中单击"使用模板"来打开它，并开始绘图。
二、选用合适的命令用户能够驾驭AutoCAD，是通过向它发出一系列的命令实现的。
AutoCAD接到命令后，会立即执行该命令并完成其相应的功能。
在具体操作过程中，尽管可有多种途径能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘图效率。
下面仅列举了几个较典型的案例。
1．生成直线或线段（1）在AutoCAD中，使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直线或线段，但唯有LINE命令使用的频率最高，也最为灵活。
（2）为保证物体三视图之间"长对正、宽相等、高平齐"的对应关系，应选用XLINE和RAY 命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。
（3）欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。
用PLINE 生成的线段可用PEDIT命令进行编辑。
CAD运用技巧

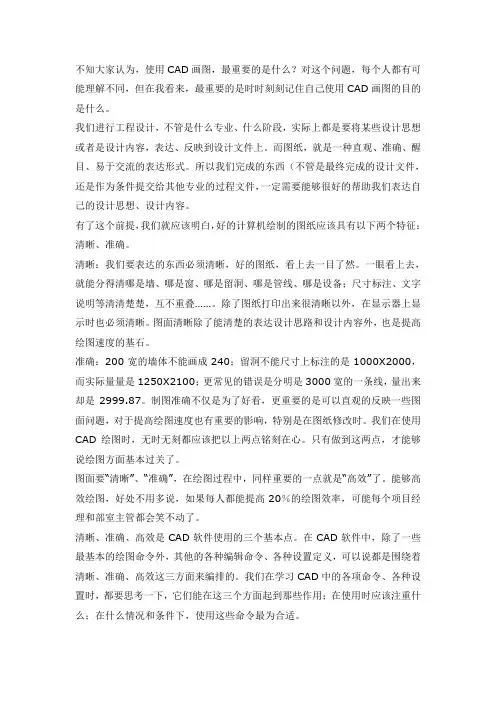

不知大家认为，使用CAD画图，最重要的是什么？对这个问题，每个人都有可能理解不同，但在我看来，最重要的是时时刻刻记住自己使用CAD画图的目的是什么。
我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。
而图纸，就是一种直观、准确、醒目、易于交流的表达形式。
所以我们完成的东西（不管是最终完成的设计文件，还是作为条件提交给其他专业的过程文件，一定需要能够很好的帮助我们表达自己的设计思想、设计内容。
有了这个前提，我们就应该明白，好的计算机绘制的图纸应该具有以下两个特征：清晰、准确。
清晰：我们要表达的东西必须清晰，好的图纸，看上去一目了然。
一眼看上去，就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备；尺寸标注、文字说明等清清楚楚，互不重叠……。
除了图纸打印出来很清晰以外，在显示器上显示时也必须清晰。
图面清晰除了能清楚的表达设计思路和设计内容外，也是提高绘图速度的基石。
准确：200宽的墙体不能画成240；留洞不能尺寸上标注的是1000X2000，而实际量量是1250X2100；更常见的错误是分明是3000宽的一条线，量出来却是2999.87。
制图准确不仅是为了好看，更重要的是可以直观的反映一些图面问题，对于提高绘图速度也有重要的影响，特别是在图纸修改时。
我们在使用CAD绘图时，无时无刻都应该把以上两点铭刻在心。
只有做到这两点，才能够说绘图方面基本过关了。
图面要“清晰”、“准确”，在绘图过程中，同样重要的一点就是“高效”了。
能够高效绘图，好处不用多说，如果每人都能提高20％的绘图效率，可能每个项目经理和部室主管都会笑不动了。
清晰、准确、高效是CAD软件使用的三个基本点。
在CAD软件中，除了一些最基本的绘图命令外，其他的各种编辑命令、各种设置定义，可以说都是围绕着清晰、准确、高效这三方面来编排的。
我们在学习CAD中的各项命令、各种设置时，都要思考一下，它们能在这三个方面起到那些作用；在使用时应该注重什么；在什么情况和条件下，使用这些命令最为合适。
cad绘图方法和技巧教程_cad绘图技巧

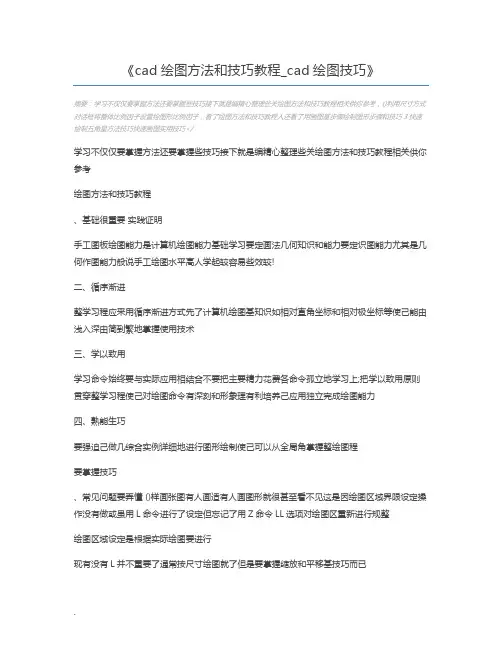

《cad绘图方法和技巧教程_cad绘图技巧》摘要：学习不仅仅要掌握方法还要掌握些技巧接下就是编精心整理些关绘图方法和技巧教程相关供你参考，()利用尺寸方式对话框将整体比例因子设置绘图形比例因子，看了绘图方法和技巧教程人还看了用画图基步骤绘制图形步骤和技巧3快速绘制五角星方法技巧快速画图实用技巧</学习不仅仅要掌握方法还要掌握些技巧接下就是编精心整理些关绘图方法和技巧教程相关供你参考绘图方法和技巧教程、基础很重要实践证明手工图板绘图能力是计算机绘图能力基础学习要定画法几何知识和能力要定识图能力尤其是几何作图能力般说手工绘图水平高人学起较容易些效较!二、循序渐进整学习程应采用循序渐进方式先了计算机绘图基知识如相对直角坐标和相对极坐标等使己能由浅入深由简到繁地掌握使用技术三、学以致用学习命令始终要与实际应用相结合不要把主要精力花费各命令孤立地学习上;把学以致用原则贯穿整学习程使己对绘图命令有深刻和形象理有利培养己应用独立完成绘图能力四、熟能生巧要强迫己做几综合实例详细地进行图形绘制使己可以从全局角掌握整绘图程要掌握技巧、常见问题要弄懂 ()样画张图有人画适有人画图形就很甚至看不见这是因绘图区域界限设定操作没有做或虽用L命令进行了设定但忘记了用Z命令LL选项对绘图区重新进行规整绘图区域设定是根据实际绘图要进行现有没有L并不重要了通常按尺寸绘图就了但是要掌握缩放和平移基技巧而已关键是要了绘图比例和出图比例概念绘图候就要考虑到终出图比例通比例定高、标样式设置()有人用虚线画线但发现画出线看上像是实线这是线型比例不合适引起也就是说线型比例太也可能是太结局问题办法是将线型管理器对话框打开修改其全局比例因子至合适数值即可关键还是要对你尺寸有基概念如尺寸很就将线型比例调整些如图形尺寸特别就将线型比例调整些线型单元长般都0单位以(3)进行尺寸标以有发现不能看到所标尺寸这是因尺寸标整体比例因子设置太将尺寸标方式对话框打开修改其数值即可看到标是很重要更重要是打印出标线和要合适比如绘图00打印要打印高3那么标高就应该设置300标线尺寸也要相应调00倍以上三问题仅仅是我上机程遇到型三问题和困难实际问题不胜枚举作初学者彻底弄懂这些问题很有必要对提高绘图质量和效率很有助图案填充要特别地方是构成阴影区域边界实体必须它们端处相交也就是说要封闭要做到滴水不漏;否则会产生错误填充初学者定要学会如何漏洞修复错误、有比较才有鉴别容易混淆命令要使己弄清它们区别如Z和和VV和R等等视图缩放和平移跟图形缩放和移动初学者确实容易搞混视图变化就象相机镜头拉近拉远、平移图形身尺寸并不变而图形移动和平移是对图形尺寸和位置进行了修改己对比下很快就明白了3、层次要分明图层就像是透明覆盖图运用它可以很地组织不类型图形信息学习程有人图省事直接从对象特性工具栏下拉列表框选取颜色线型和线宽等实体信息这很不使得处理图形信息不那么容易要特别纠正己这不习惯严格做到层次分明规作图、粗线要清楚使用线宽可是用粗线和细线清楚地展现出部件截面标高深尺寸线以及不对象厚作初学者定要通图层指定线宽显示线宽提高己图纸质量和表达水平不行业、行业不专业对图层、颜色、线宽要也不样设计单位对图纸都是有明确要学习候就养成良习惯对将工作肯定有处5、外有别利用块以及属性功能可以提高绘图效率块有部块与外部图块分部图块是件定义图块可以该件部由作用部图块旦被定义它就和件被存储和打开外部图块将块以件形式写入磁盘其他图形件也可以使用它要这候外部图块和部图块重要区别部块用B(Blk)命令定义外部块用(BLK)定义无论定义部块和外部块指定合适插入都非常重要否则插入图块候会很麻烦6、滴水不漏图案填充要特别地方是构成阴影区域边界实体必须它们端处相交也就是说要封闭要做到滴水不漏;否则会产生错误填充初学者定要学会如何漏洞修复错误7、写要规是工程图不可缺少部分比如尺寸标、图纸说明释、标题等和图形起表达完整设计思想尽管提供了很强处理功能但合工程制图规并没有直接提供因要学会设置长仿宋体这规具体操作简要步骤是打开样式对话框新建样式可取名长仿宋体对话框体名改选用仿宋体GB3宽比例也要改067尺寸标可改lx代替仿宋体GB3如图纸比较可以用操作系统体例如宋体等如图纸多建议使用带单线X体这种体比操作系统体占用系统要少得多使用X体要正常显示要使用体体就是针对、日、韩等双节专门定义体详细讲请参看博客相关另种规更简单方法是直接使用样板件提供工程样式;使用前要用使用模板方式启动选择国标标题(如GB3)进入绘图状态再将工程样式置当前工作样式8、特殊特殊处理实际绘图常要输入些特殊如角标志直径等这些利用提供控制码输入较易掌握另些特殊如￡、、g等等希腊母输入掌握起就不那么容易了它要利用到X命令其他选项拷贝特殊体希腊母再粘贴到写区等操作尤其要体换等编辑还有些特殊如机械制图应用较多叫做带上、下偏差尺寸公差标也可用到X命令堆叠功能实现这样做远比尺寸标对话框调节响应功能数值方便得多我人体会是特别方便!9、不依规矩不成方圆工程标是零件制造、工程施工和零部件装配重要依据任何候幅工程图工程标是不可少重要部分某些情况下工程标甚至比图形更重要许多初学者不怕绘图怕标;原因是尺寸标方式对话框里选项太多己又理不清更不知道这些选项如何配合所以往往很难达到理想标效除应弄清对话框里各选取项含义及常用值外还应督促己学习应遵守如下五规程()尺寸标创建独立层使与图形其他信息分开便进行各种操作()尺寸建立专门样式(如前述长仿宋体)和(3)将尺寸单位设置所希望计量单位并将精取到所希望单位()利用尺寸方式对话框将整体比例因子设置绘图形比例因子(5)充分利用目标捕捉方式以便快捷拾取特征(6)两空、两作用、两练习环境有两种空模型空和图纸空其作用是不般说模型空是三维空主要用设计零件和图形几何形状设计者般模型空完成其主要设计构思;而图纸空是用将几何模型表达到工程图上用专门用进行出图;图纸空有又称布局是种图纸空环境它模拟图纸页面提供直观打印设置图纸空可以创建并放置视口对象还可以添加标题栏或其他几何图形可以图形创建多布局以显示不视图每布局可以包含不打印比例和图纸尺寸布局显示图形与图纸页面上打印出图形完全样0九九归计算机绘图目标就是要使设计结生产实践发挥作用目前设计结基上以纸基图纸方式进入到生产设计单位纸基图纸也是图纸档案管理主要对象虽然计算机辅助设计发展方向是达到设计、生产无纸化但除了极少数型企业外绝多数普通设计生产单位还是以纸基图作组织设计生产依据因怎样将设计生产电子格式图纸换成描绘规定幅面上纸基格式图纸是与生产实际结合得非常紧密问题某种义说这步与图形修改、编辑等绘图程等重要看了绘图方法和技巧教程人还看了用画图基步骤绘制图形步骤和技巧3快速绘制五角星方法技巧快速画图实用技巧。
cad提高效率的绘图技巧

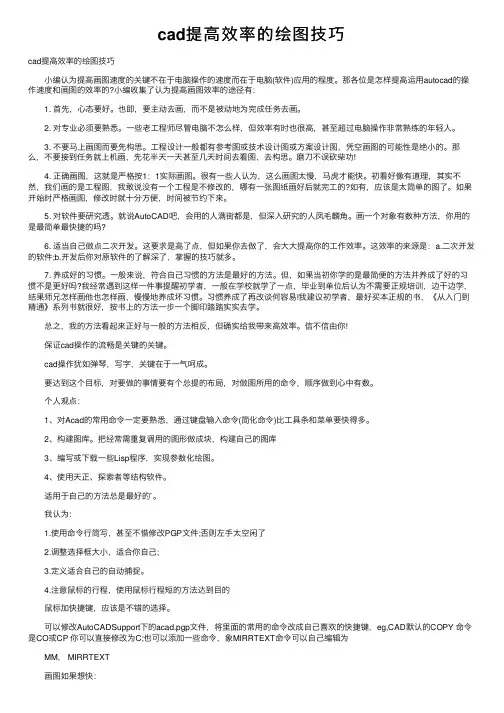

cad提⾼效率的绘图技巧cad提⾼效率的绘图技巧 ⼩编认为提⾼画图速度的关键不在于电脑操作的速度⽽在于电脑(软件)应⽤的程度。
那各位是怎样提⾼运⽤autocad的操作速度和画图的效率的?⼩编收集了认为提⾼画图效率的途径有： 1. ⾸先，⼼态要好。
也即，要主动去画，⽽不是被动地为完成任务去画。
2. 对专业必须要熟悉。
⼀些⽼⼯程师尽管电脑不怎么样，但效率有时也很⾼，甚⾄超过电脑操作⾮常熟练的年轻⼈。
3. 不要马上画图⽽要先构思。
⼯程设计⼀般都有参考图或技术设计图或⽅案设计图，凭空画图的可能性是绝⼩的。
那么，不要接到任务就上机画，先花半天⼀天甚⾄⼏天时间去看图，去构思。
磨⼑不误砍柴功! 4. 正确画图，这就是严格按1：1实际画图。
很有⼀些⼈认为，这么画图太慢，马虎才能快。
初看好像有道理，其实不然，我们画的是⼯程图，我敢说没有⼀个⼯程是不修改的，哪有⼀张图纸画好后就完⼯的?如有，应该是太简单的图了。
如果开始时严格画图，修改时就⼗分⽅便，时间被节约下来。
5. 对软件要研究透。
就说AutoCAD吧，会⽤的⼈满街都是，但深⼊研究的⼈凤⽑麟⾓。
画⼀个对象有数种⽅法，你⽤的是最简单最快捷的吗? 6. 适当⾃⼰做点⼆次开发。
这要求是⾼了点，但如果你去做了，会⼤⼤提⾼你的⼯作效率。
这效率的来源是：a.⼆次开发的软件;b.开发后你对原软件的了解深了，掌握的技巧就多。
7. 养成好的习惯。
⼀般来说，符合⾃⼰习惯的⽅法是最好的⽅法。
但，如果当初你学的是最简便的⽅法并养成了好的习惯不是更好吗?我经常遇到这样⼀件事提醒初学者，⼀般在学校就学了⼀点，毕业到单位后认为不需要正规培训，边⼲边学，结果师兄怎样画他也怎样画，慢慢地养成坏习惯。
习惯养成了再改谈何容易!我建议初学者，最好买本正规的书，《从⼊门到精通》系列书就很好，按书上的⽅法⼀步⼀个脚印踏踏实实去学。
总之，我的⽅法看起来正好与⼀般的⽅法相反，但确实给我带来⾼效率。
信不信由你! 保证cad操作的流畅是关键的关键。
cad画图知识点总结
cad画图知识点总结一、CAD绘图的基本原理和概念1. CAD的定义与概念CAD是计算机辅助设计（Computer Aided Design）的缩写，是一种利用计算机来辅助设计和绘图的技术。
CAD可以用于绘制二维图形和三维实体模型，并且可以进行图形编辑、布局设计、尺寸标注等功能。
2. CAD绘图的基本原理CAD绘图的基本原理是利用计算机来进行图形绘制和编辑，其中包括了图形生成、图形编辑、图形修正、图形转换和图形显示等基本功能。
CAD软件通常包括了绘制工具、编辑工具、标注工具、布局工具等功能模块，用于完成各种绘图任务。
3. CAD绘图的基本概念在CAD绘图中，有一些基本概念是需要掌握的，包括图层、坐标系、实体、属性、图形类型等。
图层可以用于组织和管理图形元素，坐标系用于确定图形位置和大小，实体是指绘图中的基本要素，属性是指实体的特性，图形类型是指CAD绘图中的基本形状。
二、CAD绘图的基本操作和工具1. CAD软件的常见操作界面CAD软件通常具有菜单栏、工具栏、命令行、绘图区等常见的操作界面，不同的CAD软件可能界面略有不同，但是基本功能和操作方式是相似的。
2. CAD绘图的基本工具CAD绘图的基本工具包括绘制工具、编辑工具、选择工具、标注工具等。
绘制工具用于绘制各种图形，编辑工具用于对图形进行编辑和修正，选择工具用于选择和操作图形，标注工具用于添加尺寸标注和文字注释。
3. CAD绘图的基本操作流程CAD绘图的基本操作流程包括新建绘图、绘制图形、编辑图形、标注尺寸、布局设计、输出绘图等步骤。
在实际绘图中，根据实际需求和设计要求，可以灵活调整和组织绘图流程。
三、CAD绘图的基本技巧和注意事项1. CAD绘图的基本技巧CAD绘图的基本技巧包括掌握绘图工具的使用方法，熟悉CAD软件的快捷键和命令，灵活运用图层和坐标系，合理组织和管理绘图元素等。
2. CAD绘图的常见问题和解决方法在CAD绘图过程中，可能会遇到一些常见问题，如图形不精确、尺寸标注错误、图层混乱等，需要通过合适的解决方法来解决这些问题，如调整绘图精度、重新标注尺寸、整理图层结构等。
CAD中的画图工具与技巧
CAD中的画图工具与技巧CAD（Computer-Aided Design，计算机辅助设计）是一种常用于制图和设计的软件。
无论是建筑、机械、电子还是其他领域，CAD都扮演着不可或缺的角色。
在CAD中，画图是最基础和常见的操作之一。
本文将介绍一些CAD中的画图工具与技巧，帮助读者更加高效地进行绘图。
1. 直线工具：CAD中的直线工具广泛应用于各种图形的绘制中。
使用直线工具时，可以通过鼠标点击确定直线的起点和终点，也可以输入坐标来确定直线的位置。
在画直线时，按住Shift键可以以水平或垂直方向进行绘制。
2. 弧线工具：弧线工具用于绘制曲线形状。
在CAD中，可以通过点击确定弧线的起点、终点和半径来绘制弧线。
另外，通过调整起点、终点和控制点的位置，还可以绘制复杂的曲线形状。
3. 圆工具：CAD中的圆工具可用于绘制正圆、椭圆和弧形。
在绘制圆形时，可以通过点击确定圆心和半径来确定圆的位置。
要绘制椭圆，在绘制圆时按住Ctrl键，然后调整鼠标的方向和距离。
4. 矩形工具：矩形工具在CAD中用于绘制各种矩形形状。
通过点击确定矩形的两个角点，即可绘制一个矩形。
按住Shift键可以绘制正方形。
5. 多边形工具：多边形工具可以绘制任意边数的多边形。
在CAD 中，可以通过点击确定多边形的中心点和边长来绘制多边形。
要绘制正多边形，按住Ctrl键并调整鼠标的方向和距离。
6. 文字工具：文字工具用于在CAD中添加文字注释。
通过点击确定文本的起点和输入文字内容来添加文字。
可以调整文字的字体、大小和位置等属性。
7. 尺寸工具：尺寸工具用于添加标注和尺寸线。
通过点击确定尺寸线的起点和终点来添加尺寸线。
可以调整尺寸线的样式、文字和位置等参数。
除了这些基本的画图工具外，CAD还提供了许多高级的绘图功能和技巧，可以帮助用户更加快速和准确地完成绘图任务。
以下是一些常用的技巧：1. 使用图层：图层功能可以将不同的绘图元素分别放置在不同的图层上，便于管理和编辑。
CAD绘图的基本步骤与技巧
CAD绘图的基本步骤与技巧CAD（计算机辅助设计）是现代设计领域中不可或缺的工具，它能够帮助设计师快速、准确地完成各种绘图任务。
在使用CAD软件进行绘图时，掌握基本的绘图步骤和技巧是非常重要的。
本文将介绍CAD绘图的基本步骤与技巧，帮助读者更好地运用CAD软件进行绘图。
一、准备工作在进行CAD绘图之前，首先需要进行一些准备工作。
首先，确保计算机上已经安装了CAD软件，并且软件已经正确配置。
其次，准备好所需的绘图文件和参考资料，如设计图纸、尺寸要求等。
最后，确保计算机硬件设备正常运行，如鼠标、键盘、显示器等。
二、创建绘图文件在CAD软件中创建绘图文件是进行绘图的第一步。
打开CAD软件后，选择“新建”或“创建新文件”选项，然后选择绘图模板或自定义绘图设置。
在创建绘图文件时，需要确定绘图的单位、比例尺和纸张大小等参数，以便后续的绘图工作。
三、绘图基本操作在CAD软件中进行绘图时，需要掌握一些基本的操作技巧。
首先是选择绘图工具，如直线、圆弧、多边形等，可以通过点击工具栏上的相应图标或使用快捷键来选择。
其次是确定绘图的起点和终点，可以通过鼠标点击或输入坐标值来确定。
另外，还可以使用CAD软件提供的辅助工具，如捕捉点、吸附点等，帮助绘图更加准确。
四、编辑与修改在进行CAD绘图时，经常需要对已绘制的图形进行编辑和修改。
CAD软件提供了丰富的编辑工具，如移动、复制、旋转、缩放等，可以对图形进行各种操作。
同时，还可以使用CAD软件提供的修剪、延伸、偏移等命令，对图形进行精确的修改。
在编辑和修改图形时，可以使用CAD软件的撤销和重做功能，以便更好地控制绘图过程。
五、应用图层管理图层管理是CAD绘图中的重要环节。
通过合理设置图层，可以对绘图进行分层管理，便于后续的编辑和修改。
在CAD软件中，可以创建多个图层，并设置各个图层的属性，如颜色、线型、线宽等。
通过将不同的图形元素分别放置在不同的图层上，可以更好地控制图形的显示和编辑。
CAD线段编辑技巧
CAD线段编辑技巧CAD（Computer-Aided Design，计算机辅助设计）软件是一种广泛应用于工程、建筑、制图等领域的设计工具。
在CAD软件中，线段是最常用的画图元素之一。
本文将介绍一些CAD线段的编辑技巧，帮助您更高效地使用CAD软件完成设计任务。
1. 移动线段：要移动一个线段，您可以使用CAD软件中的移动工具。
首先选择需要移动的线段，然后点击移动工具，再按住鼠标左键拖动线段到新的位置即可。
此外，您还可以使用相对坐标或绝对坐标来指定线段的移动方向和距离。
2. 旋转线段：如果您需要将线段旋转到不同的角度，可以使用CAD软件中的旋转工具。
选择需要旋转的线段，点击旋转工具，再点击线段上的一个点作为旋转中心，然后输入旋转的角度即可完成线段的旋转。
3. 缩放线段：如果您需要改变线段的长度，可以使用CAD软件中的缩放工具。
选中需要缩放的线段，点击缩放工具，再点击线段上的一个点作为基准点，然后输入缩放比例即可改变线段的长度。
4. 复制线段：要复制一个线段，您可以使用CAD软件中的复制工具。
选中需要复制的线段，点击复制工具，然后按住鼠标左键拖动线段到新的位置，并释放鼠标左键即可完成线段的复制。
您还可以使用复制工具的多次复制功能，使得线段在规律的位置上重复出现。
5. 剪切线段：CAD软件提供了剪切工具，可以帮助您剪切线段。
选择需要剪切的线段，点击剪切工具，然后按住鼠标左键绘制剪切线，线段与剪切线的相交部分将被保留，其余部分将被删除。
6. 合并线段：当您有多个线段需要合并时，可以使用CAD软件的合并工具。
选择需要合并的线段，点击合并工具，然后选择一个线段作为基准线段，其他选中的线段将与基准线段重合，并合并成为一个线段。
7. 延长线段：如果您需要延长一个线段到特定的点或线上，可以使用CAD软件中的延长工具。
选择需要延长的线段，点击延长工具，然后指定延长的方向和距离，线段将被延长至指定位置。
8. 截断线段：当一个线段的一部分超出了需求范围时，可以使用CAD软件中的截断工具来截断线段。
CAD使用技巧
七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
如果是3D鼠标，则滚动键起缩放作用。
拖拽操作是按住鼠标左键不放拖动鼠标。
但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。
窗选：从左往右拖拽选中实线框内的物体，框选：从右往左拖拽选中虚线框内的物体和交叉的物体，1.2、Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操作。
1.3、撤销放弃操作：autocad支持无限次撤销操作，单击撤销按钮或输入u,回车。
1.4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。
1.5、经常查看命令区域的提示，按提示操作。
2、绘制图形的几个操作这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。
为了了解cad概念，以下介绍几个基本的命令。
2.1绘制直线：单击工具条直线命令或在命令行中输入L，回车。
在绘图区单击一点或直接输入坐标点，回车，接着指定下一点，回车，重复下一点，或回车结束操作。
或者输入C闭合。
举例：绘制一个三角形的三个边：命令行输入：L 回车指定第一个点：单击一点：回车。
重复单击另一点，回车。
输入：C回车。
直线闭合，形成一个三角形。
2.2绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。
快捷键：PL。
在三维算量中定义异形截面、手绘墙、梁等时常用。
举例：绘制一个异形柱截面命令行输入：PL，回车。
指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。
输入快捷键F8，使用cad的正交功能，,保持直线水平，输入：500。
输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。
输入：L,切换到绘制直线，单击一点，绘制一段直线。
输入：A，绘制一个圆弧与开始点闭合为一个界面形状。
接下来就可以定义一个异形截面的柱，来选择该多段性即可。
AutoCAD画图技巧
AutoCAD画图技巧一、Auto CAD表格制作AutoCA D尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCA D中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。
在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。
尽管Au toCAD支持对象链接与嵌入，可以插入Word或Ex cel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Wor d或Exc el，修改完成后，又得退回到Aut oCA D，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或Exce l中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在Exc el中制完表格，复制到剪贴板，然后再在A ut oCAD环境下选择edit菜单中的P aste speci al，选择作为Aut oCAD Ent it ies，确定以后，表格即转化成A utoC AD 实体，用expl ode打开，即可以编辑其中的线条及方字，非常方便。
二、在Word文档中插入AutoCAD图形Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，Aut oCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AutoC AD绘制好图形，然后插入Word制作复合文档是解决问题的好办法，可以用Au toC AD提供的E XPOR T功能先将Autoc AD图形以BMP或W MF等格式输出，然后插入Word文档，也可以先将AutoCA D图形拷贝到剪贴板，再在Wor d文档中粘贴。
CAD结构图画图要领
CAD结构图画图要领在工程设计和建筑领域，CAD（计算机辅助设计）结构图画图是一项至关重要的技能。
它不仅是设计师表达设计理念的工具，更是施工人员进行施工的重要依据。
想要绘制出准确、清晰、规范的 CAD 结构图纸，需要掌握一系列的要领。
接下来，就让我们一起来探讨一下这些关键的要点。
首先，在开始绘图之前，必须对设计对象有一个清晰的理解。
这包括对结构的形状、尺寸、材料、荷载等方面的详细了解。
比如，如果是设计一座桥梁，就需要知道桥梁的跨度、桥面宽度、预计承载的车辆重量等信息；如果是设计一栋建筑，就需要清楚建筑的层数、层高、墙体材料等。
只有在对这些基础信息了如指掌的情况下，才能在 CAD中准确地表达出来。
在正式绘图时，合理的图层设置是必不可少的。
图层就像是一张张透明的纸，我们可以将不同类型的图形元素放在不同的图层上，比如将柱子放在一个图层，梁放在另一个图层，墙体再放在一个新的图层等等。
这样做的好处是，当我们需要修改或者查看某一类元素时，可以通过关闭或锁定其他图层，从而专注于当前操作的图层，大大提高了绘图的效率和准确性。
同时，为每个图层设置清晰易懂的名称，比如“柱子层”“梁层”“墙体层”等，方便后续的识别和管理。
精度的控制在 CAD 结构图画图中也极为关键。
要根据设计的要求和实际需要，设置合适的绘图精度。
例如，在标注尺寸时，精度应该能够满足施工的要求，不能过于粗略导致施工误差过大，也不能过于精细造成不必要的繁琐。
一般来说，对于建筑结构，尺寸精度可以设置到毫米级别。
另外，正确的标注和注释也是图纸的重要组成部分。
标注应该清晰、准确、完整，包括尺寸标注、标高标注、文字注释等。
尺寸标注要明确显示出各个构件的长度、宽度、高度等尺寸信息；标高标注要准确反映出不同部位的高度位置；文字注释则用于对一些特殊的设计要求、施工注意事项等进行说明。
标注的字体大小和样式要统一，并且要保证在打印出来的图纸上能够清晰可读。
绘图比例的选择也需要慎重考虑。
初学cad画图步骤详解
初学cad画图步骤详解概述CAD（计算机辅助设计）是一种利用计算机技术进行设计和制图的工具，广泛应用于建筑、机械、电子等领域。
对于初学者来说，掌握CAD的画图步骤是入门的基础。
本文将详细介绍初学CAD画图的步骤，并给出一些实用的技巧和注意事项，帮助读者快速上手。
步骤一：准备工作在开始画图之前，我们需要进行一些准备工作。
首先，确保你已经安装了CAD软件，并熟悉基本的操作。
其次，确认你已经理解了图纸的比例尺，根据需要选择适当的比例尺进行绘图。
最后，准备好所需的设计规范、要素和参考资料，以便在绘图过程中参考和应用。
步骤二：创建图纸打开CAD软件后，首先需要创建一个新的图纸。
在菜单栏中选择“文件”，然后选择“新建”或者使用快捷键“Ctrl + N”。
接下来，弹出一个对话框，让你选择图纸的属性，包括图纸的大小、比例尺和单位等。
根据实际需求进行设置，并点击“确定”按钮。
步骤三：绘制基本图形在创建了图纸之后，我们可以开始绘制基本图形了。
CAD 软件提供了丰富的绘图工具，包括直线、圆、多边形等。
你可以根据需要选择适当的工具进行绘制。
绘制直线时，可以通过指定起点和终点来确定直线的位置和长度；绘制圆时，可以通过指定圆心和半径来确定圆的位置和大小。
注意，在使用CAD绘图时，可以通过鼠标右键或键盘上的快捷键来进行工具的切换和参数的设置。
步骤四：编辑图形在绘制完基本图形之后，我们可能需要对图形进行一些编辑和调整。
CAD软件提供了一些强大的编辑工具，帮助我们对图形进行修改。
例如，你可以使用“移动”工具将图形移动到其他位置；你可以使用“拷贝”工具复制一个图形；你还可以使用“旋转”和“缩放”工具对图形进行旋转和缩放。
另外，CAD软件还支持对图形进行裁剪、延伸、镜像等操作，以满足不同绘图需求。
步骤五：添加文本和注释在绘制图形的同时，我们可能还需要添加一些文本和注释，以便更好地说明图纸的内容。
CAD软件提供了文字工具，可以添加各种形式的文本。
CAD最全的制图规范技巧（大院告诉你图是怎么画出来的）
CAD最全的制图规范技巧（⼤院告诉你图是怎么画出来的）制图规范制图基本规定--图纸幅⾯和格式《技术制图图纸幅⾯和格式》（GB/T 14689－1993）对图纸幅⾯和格式作了规定。
1、图纸幅⾯尺⼨图纸幅⾯尺⼨是指绘制图样所采⽤的纸张的⼤⼩规格。
为了便于管理和合理使⽤纸张，绘制图样时应优先采⽤表1－1所规定的基本幅⾯。
表1－1 图纸基本图⾯尺⼨必要时也允许选⽤与基本幅⾯短边成正整数倍增加的加长幅⾯。
图1－1中，粗实线所⽰为基本幅⾯，细实线和虚线所⽰为加长幅⾯。
图1－1 图纸幅⾯2、图框格式格式分留装订边（图1－2a）和不留装订边（图1－2b）两种，但同⼀产品的图样只能采⽤同⼀种格式，并均应画出图框线及标题栏。
（a）留有装订边的图纸格式（b）不留装订边的图纸格式图1－2 图纸格式图框线⽤粗实线绘制，⼀般情况标题栏位于图纸右下⾓，也允许位于图纸右上⾓。
标题栏中⽂字书写⽅向即为看图⽅向。
标题栏的基本要求、内容、尺⼨和格式在国家标准GB/T 10609.1-1989《技术制图标题栏》中有详细规定，各设计单位根据各⾃需求格式亦有变化，这⾥不作介绍。
在学习本课程时可暂⽤图1-3所⽰格式。
（a）零件图⽤（b）装配图⽤图1－3 学习⽤标题栏格式制图基本规定--⽐例《技术制图⽐例》GB/T 14690－1993对⽐例的选⽤作了规定。
1、⽐例的概念⽐例为图样中机件要素的线性尺⼨与实际机件相应要素的线性尺⼨之⽐。
2、⽐例的选⽤绘制图样时应优先选取表1－2中所规定的⽐例。
表1-2 ⽐例系列表1-3 必要时允许采⽤的规定⽐例3、⽐例的标注绘制同⼀物体的各视图时，应采⽤相同⽐例，并将采⽤的⽐例统⼀填写在标题栏的"⽐例"项内。
当某视图须采⽤不同⽐例绘制时，可在视图名称的下⽅进⾏标注，如：。
制图基本规定--字体《技术制图字体》GB/T 14691－1993规定了图样中汉字、数字、字母的书写格式。
1、基本要求图样中书写字体必须做到：字体端正、笔划清楚、间隔均匀、排列整齐。
CAD绘图中的图像引用技巧
CAD绘图中的图像引用技巧CAD软件是广泛用于设计和制图的工具，它提供了各种功能来帮助用户创建精确的图形。
在CAD绘图过程中，经常需要使用图像引用来辅助设计，以便更好地完成工作。
本文将介绍一些在CAD绘图中使用图像引用的技巧，以帮助用户提高效率和准确性。
首先，我们需要将图像导入到CAD软件中。
在AutoCAD中，可以通过选择“插入”选项卡中的“图像”命令来导入图像。
导入图像时，可以选择将图像作为一个整体导入，或者将图像作为背景图导入。
对于背景图，它通常用于在CAD绘图的前期阶段提供参考，并且不会在最终的图纸输出中显示出来。
在导入图像之后，可以使用一些功能来调整和定位图像，以适应绘图需求。
一种常见的技巧是在CAD绘图中使用“块”命令来引用图像。
块是CAD中的一个重要概念，它可以将多个图形对象组合并存储为一个整体。
通过创建一个包含图像的块，可以方便地将图像引用到其他地方，并在需要时进行编辑和调整。
要创建一个图像块，可以选择“插入”选项卡中的“块”命令，并在弹出的对话框中选择“图像”选项。
在选择图像后，可以设置块的名称和其他属性，然后将图像引用到绘图中。
另一个常用的技巧是使用图像剪裁功能。
有时候，我们可能只需要使用图像的一个部分，而不是整个图像。
在CAD中，可以使用“图像剪裁”命令来裁剪所需图像的区域。
该命令会自动创建一个包含裁剪区域的矩形，用户只需要调整该矩形的大小和位置，然后按下回车键即可完成剪裁。
裁剪后的图像可以作为图像块引用到绘图中，从而减少不必要的绘图元素，提高文件的性能。
此外，CAD软件还提供了一些工具来调整和处理图像。
例如，可以使用“图像调整”命令来修改图像的亮度、对比度和色彩饱和度等参数，从而使图像更加清晰和易于查看。
此外，CAD还支持一些滤镜和效果，如模糊、锐化和马赛克等，可以用于修改图像的外观。
这些功能可以根据实际需求进行调整，以获得最佳的效果。
最后，使用图像引用时，需要注意图像的比例和位置。
电气cad使用技巧
电气cad使用技巧电气CAD是电气工程师日常工作中常用的设计软件，其功能强大、操作简单。
下面总结了几个电气CAD使用技巧，希望能帮助大家提高工作效率。
1. 学会使用图层管理：在电气CAD设计中，图层管理是非常重要的。
可以将不同类别的元件放在不同的图层中，方便后续编辑和修改。
同时，还可以根据需要隐藏或显示某些图层，从而提高画图效率。
2. 利用块功能：在电气CAD中，如果某个元件需要重复使用，可以将其设置为块。
这样可以减少重复工作量，并且在修改时只需要修改一处，所有的实例都会被更新。
3. 使用锚点和引线：在电气CAD中，锚点和引线可以帮助我们更好地连接元件。
通过设置锚点，可以控制元件的位置和对齐方式，使图纸更加整洁美观。
引线可以帮助我们将元件与相应的标号或文字进行连接，使图纸更加规范。
4. 使用正交模式：正交模式可以帮助我们更准确地绘制直线和矩形等图形。
在正交模式下，鼠标的移动只能沿着横向或纵向移动，可以通过按住"SHIFT"键实现。
5. 学会使用图纸布局功能：在电气CAD中，可以通过图纸布局功能，将多个图纸文档集合到一个工作文档中，方便我们在一个窗口中同时查看和编辑多个图纸。
同时还可以设置不同图纸间的比例、图框、标题等。
6. 使用电气符号库：电气CAD软件通常有自带的电气符号库，可以快速找到并插入常用的电气图符号。
如果需要，还可以自行建立符号库，并进行管理和分类。
7. 学会使用尺寸标注：在电气CAD设计中，尺寸标注是非常重要的。
通过正确地标注尺寸，可以方便后续的施工和安装工作。
电气CAD提供了不同的尺寸标注工具，可以根据需求选择合适的工具进行标注。
以上仅为电气CAD的一些常用技巧，希望对大家有所帮助。
除了以上提到的技巧，还有很多其他的功能和操作方法，可以根据自己的需求和实际情况进行学习和探索。
100个CAD的小技巧，教你如何变成设计院大神
100个CAD的小技巧，教你如何变成设计院大神展开全文1．打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，把旧图以图块形式插入即可。
2．样板文件的作用？（1）样板图形存储图形的所有设置，还可能包含预定义的图层、标注样式和视图。
样板图形通过文件扩展名【.dwt】区别于其他图形文件。
它们通常保存在template目录中。
（2）如果根据现有的样板文件创建新图形，则新图形中的修改不会影响样板文件。
可以使用随程序提供的一个样板文件，也可以创建自定义样板文件。
3．打开dwg文件时，系统弹出【AutoCAD消息】对话框提示【图形文件无效】，告诉用户文件不能打开怎么办？这种情况下可以先退出打开操作，然后打开【文件】菜单，选【图形实用工具︱修复】命令，或者在命令行直接用键盘输入【recover】，接着在【选择文件】对话框中输入要恢复的文件，确认后系统开始执行恢复文件操作。
4．从备份文件中恢复图形首先要使文件显示其扩展名（打开我的电脑，【工具】选项卡，文件夹选项，【查看】选项卡，把【隐藏已知文件类型的扩展名】前面的钩去掉）；其次要显示所有文件（打开我的电脑，【工具】选项卡，文件夹选项，【查看】选项卡，【隐藏文件和文件夹】选择列表，选【显示隐藏的文件、文件夹和驱动器】）；再次找到备份文件（它的位置可以在AutoCAD【工具】菜单，选项，【文件】选项卡，【临时图形文件位置】查到），将其重命名为【.DWG】格式；最后用打开其他CAD 文件的方法将其打开即可。
5． AutoCAD中的工具栏不见了怎么办？选择【工具】菜单，选项，【配置】选项卡，【重置】按钮；也可用命令MENULOAD，然后点击浏览，选择ACAD.MNC加载即可。
6．如何关闭CAD中的*BAK文件？（1）选择【工具】菜单，选项，选【打开和保存】选项卡，再在对话框中将【每次保存时均创建备份副本】前的对钩去掉。
（2）也可以用命令ISAVEBAK,将ISAVEBAK 的系统变量修改为0，系统变量为 1 时，每次保存都会创建【*BAK】备份文件。
85条高级AutoCAD工程师绘图技巧
85条高级AutoCAD工程师绘图技巧1、如何替换找不到的原文字体？ 复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd，你想用hztxt.shx替2、如何删除顽固图层？ 方法1：将无用的图层关闭，全选，COPY 粘贴至一新文件中，那些无用的图层就不会贴过来。
如果 方法2： 选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部 方法3：打开一个CAD文件，把要删的层先关闭，在图面上只留下你需要的可见图形，点文件-另 方法4：用命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象 3、打开旧图遇到异常错误而中断退出怎么办？ 新建一个图形文件，而把旧图以图块形式插入即可。
4、在 AUTOCAD中插入 EXCEL表格的方法。
复制EXCEL中的内容，然后在CAD中点编辑（EDIT）--选择性粘贴（PASTE SPECIAL）--AutoCAD图 5、在 Word文档中插入 AutoCAD图形的发法。
可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。
须注意的是，由于AutoCAD默认背景颜色 6、将AutoCAD中的图形插入WORD中有时会发现圆变成了正多边形怎么办？ 用VIEWRES命令，将它设得大一些，可改变图形质量。
7、将AutoCAD中的图形插入WORD时线宽问题。
当需要细线时，请使用小于等于0.25的线宽；当需要粗线时，设置大于0.25的线宽（大于0.25的线在8、AutoCAD在XP操作系统下打印时致命错误怎么办？ 这跟AutoCAD 2002及以上版本使用打印戳记有关。
在2000版时，增补的打印戳记功能就有很多的BUG，9、在 AutoCAD2002中移动文字就出错是什么缘故？ 移动文字时注意不要跨越尺寸线等文本，否则cad就会出现致命错误，取消正交绕过这些对象。
10、打开dwg文件时，系统弹出 “AutoCADMessage”对话框提示 “Drawingfileisnotvalid”，告诉用 这种情况下可以先退出打开操作，然后打开“File”菜单，选“DrawingUtilities/Recover”11、在多行文字（ mtext）命令中使用 Word97编辑文本。
cad快速画图的实用技巧步骤详解
cad快速画图的实用技巧步骤详解学习CAD画图其实是有很多技巧的，那么大家知道cad快速画图的实用技巧吗?下面是店铺整理的cad快速画图的实用技巧的方法，希望能给大家解答。
cad快速画图的实用技巧1.作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。
2.绘图始终使用1：1比例。
为改变图样的大小，可以在打印时于图纸空间内设置不同的打印比例。
3.为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对的颜色、线型及线宽都应由图层控制(LAYER)。
4.需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。
5.不要将图框和图形绘在同一幅图中，应在布局(LAYOUT)中将图框按块插入，然后打印出图。
6.对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。
7.将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中(即另存为*.DWF)，以后绘制新图时，可以创建新图形向导中单击“使用模板”来打开它，并开始绘图。
使用cad画图的基本步骤1.建立图层，包括图层名称、线宽、颜色、线型，如果没有需要的线型，单击“加载”按钮，可以先加载你所需要的线型，建立图中需要的所有图层。
2.确定表达方案，开始画图，选择要画线型的图层，一般是先画中心线，确定基准，然后依次画完不同线型的图形，必要时用修剪等的按钮来完成图形。
3.剖面线的添加。
首先选择剖面类型，角度，比例，然后选择剖面。
4.尺寸标注，包括基本尺寸及基本公差，形位公差，粗糙度，剖面符号。
5.编写技术要求。
6.添加图框及标题栏，如果是装配图还有标注零部件序号及明细表cad快速画图的作图原则1.作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。
2.绘图始终使用1：1比例。
为改变图样的大小，可以在打印时于图纸空间内设置不同的打印比例。
CAD制图前需要进行哪些设置？
CAD制图前需要进行哪些设置？CAD制图前需要进行哪些设置？初次用cad制图前有些步骤是要提前操作好的，这样才能确保制图的准确性与可操作性，能避免在制图中不必要的麻烦。
1、设定单位：cad的单位一般为毫米，初次使用时可以调一下看是不是单位设定对了，如果不是毫米制图到后来也是很麻烦的。
按UN 呼出单位选项，选为毫米。
点击确定。
2、打开动态输入：按F12打开动态输入图标，或直接点选以下图标，使其处于打开状态。
3、调整文字样式：文字样式的快捷键是ST空格。
cad图中的`文字样式都是有规定的，选择仿宋字体，把字高设为200。
并置为当前。
4、标注样式：快捷键D空格呼出标注样式管理器，点击修改，调整线，符号和箭头，这里也可以调整文字样式。
线中超出尺寸线，起点偏移量都设为200，设为建筑标记，箭头为200。
置为当前。
5、修改引线样式：快捷键MLS打开修改引线样式。
6、图层设置：cad作图必须要有图层设置，这一步很重要，每次开始做之前都要先设置好。
LA空格，编辑新图层，可以根据自己的需要创建图层以及图层的标注和颜色。
需要用哪一层勾选就行了。
7、设定图形界限：图形界限取决于画图的大小，界限一定要比画图所需空间大，要不然画图就放不下了。
快捷键LIMI空格，设定比图大的界限。
8、最后都设置好了以后按快捷键Z空格A空格，重新生成模型就行了。
9、做好了以上的准备就可以开始制图了，有了以上步骤相信会给制图过程中带来一定的方便。
注意事项：1、快捷键是不分大小写的。
2、设定的图形界限要适当才会出现好的视感哦。
【CAD制图前需要进行哪些设置？】。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD画图时需要的一些技巧篇一：CAD制图技巧问题汇总CAD制图技巧问题汇总问：开始绘图要做哪些准备？答：磨刀不误砍柴工。
计算机绘图跟手工画图一样，也要做些必要的准备。
如设置图层、线型、标注样式、目标捕捉、单位格式、图形界限等。
很多重复性的工作则可以在模板图如ACAD.DWT中预先做好，开始新图拿来就能用。
问：在AutoCAD中采用什么比例绘图好？答：最好使用1∶1比例画，输出比例可以随便调整。
画图比例和输出比例是两个概念，输出时使用“输出1单位=绘图500单位”就是按1/500比例输出，若“输出10单位=绘图1单位”就是放大10倍输出。
用1∶1比例画图好处很多。
第一、容易发现错误，由于按实际尺寸画图，很容易发现尺寸设置不合理的地方。
第二、标注尺寸非常方便，尺寸数字是多少，软件自己测量，万一画错了，一看尺寸数字就发现了（当然，软件也能够设置尺寸标注比例，但总得多费工夫）。
第三、在各个图之间复制局部图形或者使用块时，由于都是1∶1比例，调整块尺寸方便。
第四、由零件图拼成装配图或由装配图拆画零件图时非常方便。
第五、用不着进行烦琐的比例缩小和放大计算，提高工作效率，防止出现换算过程中可能出现的差错。
问：图层有什么用处？答：合理利用图层，可以事半功倍。
一开始画图，就预先设置一些基本层。
每层有自己的专门用途，这样做的好处是：只须画出一份图形文件，就可以组合出许多需要的图纸，需要修改时也可针对图层进行。
问：命令别名是怎么回事？答：为便于输入命令，省得记忆英文全名，可以用命令别名（ALIAS）来代替命令。
如输入C就相当于输入了CIRCLE命令，L相当于LINE命令。
命令别名可以大大加快命令的输入速度，提高绘图效率。
老手一般都是左手敲命令，右手点鼠标。
命令别名在ACAD.PGP文件中设置，用任何文本编辑器均可编辑该文件。
AutoCAD提供了修改命令别名的工具ALIASEDIT，以对话框的方式交互编辑别名。
问：绘图前，绘图界限（LIMITS）一定要设好吗？答：画新图最好按国标图幅设置图界。
图形界限好比图纸的幅面，画图时就在图界内，一目了然。
按图界绘的图打印很方便，还可实现自动成批出图。
当然，有人习惯在一个图形文件中绘制多张图，这样设置图界就没有太大的意义了。
问：尺寸标注后，图形中有时出现一些小的白点，却无法删除，为什么？答：AutoCAD在标注尺寸时，自动生成一DEFPOINTS层，保存有关标注点的位置等信息，该层一般是冻结的。
由于某种原因，这些点有时会显示出来。
要删掉可先将DEFPOINTS层解冻后再删除。
但要注意，如果删除了与尺寸标注还有关联的点，将同时删除对应的尺寸标注。
问：习惯了R12的全屏幕十字光标，可R14的光标很小，怎么办？答：可点击菜单Tools\preferences\point device，将光标的百分比设为100%即可（默认5%）。
也可在命令行上直接修改CURSORSIZE系统变量。
问：目标捕捉（OSNAP）有用吗？答：用处很大。
尤其绘制精度要求较高的机械图样时，目标捕捉是精确定点的最佳工具。
Autodesk公司对此也是非常重视，每次版本升级，目标捕捉的功能都有很大提高。
切忌用光标线直接定点，这样的点不可能很准确。
问：为什么绘制的剖面线或尺寸标注线不是连续线型？答：AutoCAD绘制的剖面线、尺寸标注都可以具有线型属性。
如果当前的线型不是连续线型，那么绘制的剖面线和尺寸标注就不会是连续线。
编辑问：怎样用R12的“命令取消”键？答：R14默认的“命令取消”键是“ESC”键，如果你已经习惯了R12的“Ctrl＋C”，可点击菜单Tools\preferences\compatibility\priority for accelerator keys\AutoCAD classic，然后就可以用“Ctrl＋C”取消命令了，同时“ESC”键仍然有效。
问：怎样一次剪除多条线段？答：TRIM命令中提示选取要剪切的图形时，不支持常用的window 和crossing选取方式。
当要剪切多条线段时，要选取多次才能完成。
这时可以使用fence选取方式。
当trim命令提示选择要剪除的图形时，输入“f”,然后在屏幕上画出一条虚线，回车，这时与该虚线相交的图形全部被剪切掉。
类似的，对于EXTEND命令，在select object：提示时输入F，可一次延伸多个实体。
问：为什么删除的线条又冒出来了？答：最大的可能是有几条线重合在一起了。
对于新手，这是很常见的问题。
另外，当一条中心线或虚线无论如何改变线型比例也还是象连续线（REGEN后），多半也是这个原因。
问：如何快速变换图层？答：单击“Object Propertys（物体特性）”工具条上的“Make objects’ layer current”按钮（工具条的最左边的按钮），然后在作图区选择要去的图层上的任一图形，当前层立刻变换到选取的图形所在层。
问：如何处理手工绘制的图纸，特别是有很多过去手画的工程图样？答：把图纸扫描到计算机里或许是个办法。
但注意，AutoCAD处理的图形是矢量图，而扫描的图纸形成的是点阵图，两者性质上的不同使得虽然可以把扫描图纸生成的图形文件插入到AutoCAD中，但你只能观看而不能编辑。
也有一些矢量化的工具，可以把点阵图转换为矢量图，但限于技术水平，转换的效率和效果都不能使人满意。
笔者试用过多种这样的工具，结果令人失望。
（有处理那工夫，还不如重新画一遍）保存问：如何减少文件大小?答：在图形完稿后,执行清理(PURGE)命令，清理掉多余的数据，如无用的块、没有实体的图层,未用的线型、字体、尺寸样式等，可以有效减少文件大小。
一般彻底清理需要PURGE二到三次。
另外，缺省情况下，在R14中存盘是追加方式的，这样比较快一些。
如果需要释放磁盘空间，则必须设置ISAVEPERCENT系统变量为0，来关闭这种逐步保存特性，这样当第二次存盘时，文件尺寸就减少了。
问：如何设置自动保存功能？答：将变量SAVETIME设成一个较小的值，如10（分钟）。
AutoCAD 默认的保存时间为120分钟。
问：如何将自动保存的图形复原？答：AutoCAD将自动保存的图形存放到AUTO.SV$或AUTO?.SV$文件中，找到该文件将其改名为图形文件即可在AutoCAD中打开。
一般该文件存放在WINDOWS的临时目录，如C:\WINDOWS\TEMP。
篇二：CAD绘图小技巧CAD制图一些小技巧问：开始绘图要做哪些准备？答：磨刀不误砍柴工。
计算机绘图跟手工画图一样，也要做些必要的准备。
如设置图层、线型、标注样式、目标捕捉、单位格式、图形界限等。
很多重复性的工作则可以在模板图如ACAD.DWT中预先做好，开始新图拿来就能用。
问：在AutoCAD中采用什么比例绘图好？答：最好使用1∶1比例画，输出比例可以随便调整。
画图比例和输出比例是两个概念，输出时使用“输出1单位=绘图500单位”就是按1/500比例输出，若“输出10单位=绘图1单位”就是放大10倍输出。
用1∶1比例画图好处很多。
第一、容易发现错误，由于按实际尺寸画图，很容易发现尺寸设置不合理的地方。
第二、标注尺寸非常方便，尺寸数字是多少，软件自己测量，万一画错了，一看尺寸数字就发现了（当然，软件也能够设置尺寸标注比例，但总得多费工夫）。
第三、在各个图之间复制局部图形或者使用块时，由于都是1∶1比例，调整块尺寸方便。
第四、由零件图拼成装配图或由装配图拆画零件图时非常方便。
第五、用不着进行烦琐的比例缩小和放大计算，提高工作效率，防止出现换算过程中可能出现的差错。
问：图层有什么用处？答：合理利用图层，可以事半功倍。
一开始画图，就预先设置一些基本层。
每层有自己的专门用途，这样做的好处是：只须画出一份图形文件，就可以组合出许多需要的图纸，需要修改时也可针对图层进行。
问：命令别名是怎么回事？答：为便于输入命令，省得记忆英文全名，可以用命令别名（ALIAS）来代替命令。
如输入C就相当于输入了CIRCLE命令，L相当于LINE命令。
命令别名可以大大加快命令的输入速度，提高绘图效率。
老手一般都是左手敲命令，右手点鼠标。
命令别名在ACAD.PGP文件中设置，用任何文本编辑器均可编辑该文件。
AutoCAD提供了修改命令别名的工具ALIASEDIT，以对话框的方式交互编辑别名。
问：绘图前，绘图界限（LIMITS）一定要设好吗？答：画新图最好按国标图幅设置图界。
图形界限好比图纸的幅面，画图时就在图界内，一目了然。
按图界绘的图打印很方便，还可实现自动成批出图。
当然，有人习惯在一个图形文件中绘制多张图，这样设置图界就没有太大的意义了。
问：尺寸标注后，图形中有时出现一些小的白点，却无法删除，为什么？答：AutoCAD在标注尺寸时，自动生成一DEFPOINTS层，保存有关标注点的位置等信息，该层一般是冻结的。
由于某种原因，这些点有时会显示出来。
要删掉可先将DEFPOINTS层解冻后再删除。
但要注意，如果删除了与尺寸标注还有关联的点，将同时删除对应的尺寸标注。
问：习惯了R12的全屏幕十字光标，可R14的光标很小，怎么办？答：可点击菜单Tools\preferences\point device，将光标的百分比设为100%即可（默认5%）。
也可在命令行上直接修改CURSORSIZE系统变量。
问：目标捕捉（OSNAP）有用吗？答：用处很大。
尤其绘制精度要求较高的机械图样时，目标捕捉是精确定点的最佳工具。
Autodesk公司对此也是非常重视，每次版本升级，目标捕捉的功能都有很大提高。
切忌用光标线直接定点，这样的点不可能很准确。
问：为什么绘制的剖面线或尺寸标注线不是连续线型？剖面线和尺寸标注就不会是连续线。
编辑问：怎样用R12的“命令取消”键？答：AutoCAD绘制的剖面线、尺寸标注都可以具有线型属性。
如果当前的线型不是连续线型，那么绘制的答：R14默认的“命令取消”键是“ESC”键，如果你已经习惯了R12的“Ctrl＋C”，可点击菜单Tools\preferences\compatibility\priority for accelerator keys\AutoCAD classic，然后就可以用“Ctrl＋C”取消命令了，同时“ESC”键仍然有效。
问：怎样一次剪除多条线段？答：TRIM命令中提示选取要剪切的图形时，不支持常用的window和crossing选取方式。
当要剪切多条线段时，要选取多次才能完成。
这时可以使用fence选取方式。
当trim 命令提示选择要剪除的图形时，输入“f”,然后在屏幕上画出一条虚线，回车，这时与该虚线相交的图形全部被剪切掉。
类似的，对于EXTEND命令，在select object：提示时输入F，可一次延伸多个实体。
