低压成套设备技术规范2015.04.21

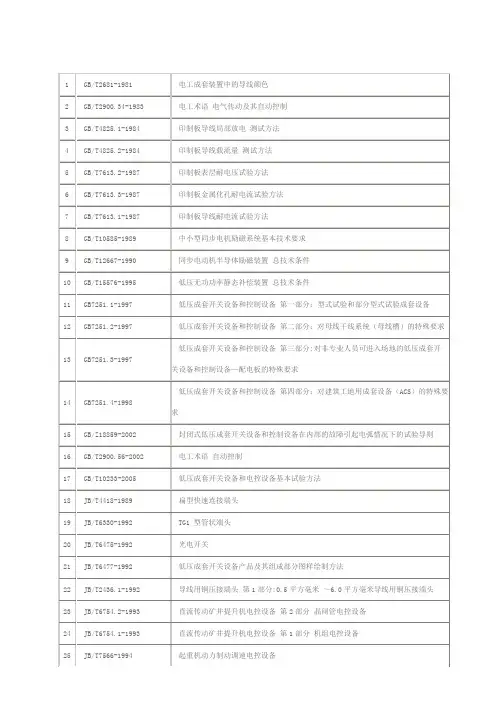

低压成套设备产品标准
导线用铜压接端头 第 2 部分:10 平方毫米～300 平方毫米导线用铜压接端头 陆地钻机用装有电子器件的电控设备 冷挤压压接钳的一般要求和试验方法 空气绝缘母线干线系统(空气绝缘母线槽) 轻小型起重机电控设备 湿热带型装有电子器件的电控设备 防腐密封型低压成套开关设备和控制设备 电控设备用变压器 自耦减压起动控制装置 电控制设备用低压直流电源 低压成套开关设备和控制设备产品型号编制方法 第 1 部分:低压成套开关设备 低压成套开关设备和控制用接线端子排 第 1 部分:组合型和底座封闭型接线端子排 JK 型交流低压电控设备 行线槽 低压开关设备和控制设备 辅件术语 电力传动控制装置的产品包装与运输规程 低压成套开关设备和控制设备产品型号编制方法 第 2 部分:电控设备 低压抽出式成套开关设备 密集绝缘母线干线系统(密集绝缘母线槽) 低压无功功率自动补偿控制器 电控设备用无焊绕接连接 一般要求及试验方法 低压成套开关设备和控制设备辅件 产品型号编制办法 低压抽出式成套开关设备和控制设备 辅助电路用接插件 低压固定封闭式成套开关设备 低压成套开关设备和控制设备安全设计导则 低压抽出式成套开关设备和控制设备主电路用插件 耐火母线干线系统（耐火母线槽）
63 GB/T9327.3-1988 电缆导体压缩和机械连接接头试验方法 短路试验方法
64 GB/T9327.4-1988 电缆导体压缩和机械连接接头试验方法 热循环试验方法
65 GB/T9327.5-1988 电缆导体压缩和机械连接接头试验方法 抗拉强度试验方法
66 GB9330.2-1988
塑料绝缘控制电缆 聚氯乙烯绝缘和护套控制电缆
53 JB/T10328-2002 54 JB/T10316-2002 55 JB/T8456-2005 56 GB/T7251.8-2005 57 GB/T3797-2005
低压配电设备技术要求
低压配电设备技术要求技术规格参数与要求技术规格及要求⼀、总则1本技术⽂件规定了技术改造项⽬：环⽹柜、低压开关柜、滤波柜、配电监控模拟屏、配电⾃动化监控系统及直流屏等设备的功能设计、结构、性能、指导安装等⽅⾯的技术要求。
2本技术⽂件的技术要求、数据表及附件是所招标设备设计和制造的最低要求。
招标设备的设计、制造及试验应符合国家、国际⾏业标准和规范的最新版本中的有关规定。
3投标⼈所报环⽹柜、低压开关柜、滤波柜、配电监控模拟屏、配电⾃动化监控系统及直流屏等设备应是以设计、制造和供货的技术先进设备，且在使⽤条件与本⼯程相类似或更严格条件下，⾄少经过不低于3年以上⼯程成功运⾏实践及制造的经验。
4 遵循本技术⽂件说明的任⼀条款均不能认为可以解除投标⼈对所供货物应承担的责任。
当投标⼈认为招标⼈的招标⽂件有相互⽭盾时，应尽快以书⾯形式通知招标⼈，以便及时澄清。
5 所有投标⽂件和中标后所提供的图纸资料必须采⽤中⽂编制。
设计图纸和⽂件采⽤的计量单位是国际通⽤标准计量单位。
6 投标⼈的供货应遵循本技术⽂件提出的要求，如有偏离应取得招标⼈的书⾯认可。
7 投标⼈如果没有以书⾯形式对本技术⽂件的条⽂提出异议，招标⼈可以认为投标⼈完全满⾜本技术⽂件的要求。
如有异议,不管是多么微⼩, 都应在报价书中予以详细描述。
8 投标⼈应遵守并执⾏中华⼈民共和国国家技术监督局或⾏业部门发布实施的有关标准、规范、并在报价⽂件中列出主要技术标准规范⼀览表。
9招标⼈如发现投标⼈所提供的设备和材料低于合同规定的标准时，有权要求投标⼈进⾏更换，费⽤由投标⼈⾃负。
10招标⼈有权在招标过程中因设计等原因对参数做局部的修改和调整。
投标⼈应充分考虑中标后，招标⼈因设计等原因对参数做局部的修改和调整中标价格不作调整的风险。
11本设备技术规范书经招标⼈、中标⼈双⽅确认后作为订货合同的技术附件，与合同正⽂具有同等的法律效⼒。
12完成招标⼯作后，招标⼈组织⾼压开关柜、变压器中标商与本次招标的中标商共同签订相关技术协议。
低压成套设备技术与要求
2
低压成套设备技术设计要求 基本概念
- 低压成套开关设备和控制设备
● 由一个或多个低压开关设备和与之相关的控制、测量信号、保护、调节等设 备，由制造商负责完成所有内部的电气和机械的连接，用结构部件完整地组 装在一起的一种组合体。
- 成套设备系统：
3
低压成套设备技术设计要求 基本概念
- 型式试验的低压成套开关设备和控制设备
5
低压成套设备技术设计要求 基本概念
- TTA 与PTTA 之间在试验要求上的主要差别
序号 1 被检性能 温升极限 条款 号 8.2.1 TTA 用试验(型式试验)验证温 升极限 用试验(型式试验) 验证介 电性能 用试验(型式试验) 验证短 路耐受强度 PTTA 用试验或外推法验证温升极 限 根据标准 8.2.2或8.3.2规定 的试验验证介电性能，或 根据标准 8.3.4验证绝缘 电阻 用试验或出自类似的通过型 式试验安排的外推法验证 短路耐受强度
Form 4a 外部接线端子与与功能单元在同一隔室中
Form 4b 外部接线端子与功能单元隔离
9
低压成套设备技术设计要求 分类
- 功能单元的电气连接形式
● 在成套设备或成套设备部件的内部功能单元电气连接的形式可由三个字母表 示： ●第一个字母表示进线主电路电气连接的形式； ●第二个字母表示出线主电路电气连接的形式； ●第三个字母表示辅助电路的电气连接的形式。 以下字母用于表示： ● F — 固定连接; ● D — 可分离连接; ● W — 可抽出式连接。 ● 说明： 该条对功能单元电气连接的表述用3个字母来表达，简单、明了，有实用价 值.。
25
低压成套设备技术设计要求 结构性能
- 污染等级
它是确定电气间隙和爬电距离的重要参数（见标准中表14和表16）。对 于外壳内的开关器件或元件，可使用外壳内环境条件的污染等级。如果 没有其它规定，工业用的成套设备一般在污染等级3的环境条件下工 作。 表6-1 污染等级 污染等级1 污染等级2 污染等级3 污染等级4 无污染、或仅有干燥的非导电性污染。 只有非导电性污染。但是，也应考虑到偶然由于凝 露造成的暂时的导电性。 存在导电性污染，或者由于凝露使干燥的非导电性 污染变成导电性污染。 造成持久的导电性污染。例如：由于导电尘埃或雨 雪造成的污染。
低压成套开关设备不合格品处理单
低压成套开关设备不合格品处理单摘要：一、低压成套开关设备概述1.定义与作用2.设备分类与性能要求二、不合格品处理流程1.检测标准与方法2.不合格品分类3.处理措施及流程3.1 维修3.2 更换3.3 退货三、处理过程中的注意事项1.安全操作2.记录保存3.信息反馈四、我国相关法规与政策1.法规要求2.政策支持正文：低压成套开关设备不合格品处理单低压成套开关设备是电力系统中至关重要的组成部分，它们在控制、保护、测量、调节等方面发挥着重要作用。
为了确保设备的性能与安全，针对不合格品的处理尤为重要。
本文将详细介绍低压成套开关设备不合格品的处理流程及相关注意事项。
一、低压成套开关设备概述低压成套开关设备是指额定电压在1000V及以下的成套开关设备和控制设备。
它们广泛应用于工业、商业、住宅等场所，用于接受和分配电能。
为了保证设备的正常运行，我国对低压成套开关设备的性能要求非常严格，包括电气性能、机械性能、防护性能等多方面。
二、不合格品处理流程1.检测标准与方法针对低压成套开关设备的不合格品处理，首先要依据相应的检测标准和方法进行检测。
这些标准主要包括国家相关标准、行业标准和企业标准等。
常见的检测方法有目测、测量、功能试验等。
2.不合格品分类根据检测结果，不合格品可分为以下几类：（1）严重不合格品：设备存在严重安全隐患，不能继续使用。
（2）一般不合格品：设备存在一定的缺陷，需修复后方可使用。
（3）轻微不合格品：设备性能略有瑕疵，但不影响正常使用。
3.处理措施及流程针对不同类型的不合格品，采取相应的处理措施。
（1）维修：对于一般不合格品和轻微不合格品，可进行维修。
维修过程需严格按照维修工艺和操作规程进行，确保修复后的设备性能满足要求。
（2）更换：对于严重不合格品，应立即更换，确保设备安全可靠。
更换时需选择合格的产品，并按照安装要求进行安装。
（3）退货：对于因生产厂家质量问题导致的严重不合格品，可选择退货。
退货过程需与厂家沟通，并按照合同约定进行操作。
低压成套检验规范

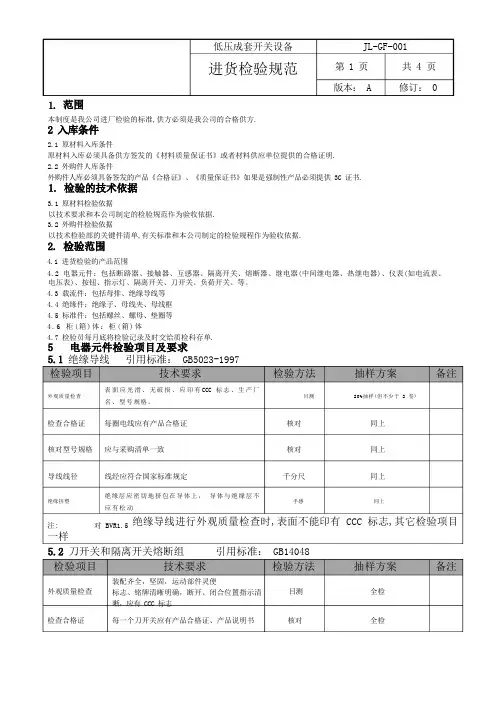

本制度是我公司进厂检验的标准,供方必须是我公司的合格供方.2.1 原材料入库条件原材料入库必须具备供方签发的《材料质量保证书》或者材料供应单位提供的合格证明. 2.2 外购件人库条件外购件人库必须具备签发的产品《合格证》、《质量保证书》如果是强制性产品必须提供 3C 证书.3.1 原材料检验依据以技术要求和本公司制定的检验规范作为验收依据. 3.2 外购件检验依据以技术检验部的关键件清单,有关标准和本公司制定的检验规程作为验收依据.4.1 进货检验的产品范围4.2 电器元件：包括断路器、接触器、互感器、隔离开关、熔断器、继电器(中间继电器、热继电器)、仪表(如电流表、 电压表)、按钮、指示灯、隔离开关、刀开关、负荷开关、等。
4.3 载流件：包括母排、绝缘导线等 4.4 绝缘件：绝缘子、母线夹、母线框 4.5 标准件：包括螺丝、螺母、垫圈等 4.6 柜(箱)体：柜(箱)体4.7 检验员每月底将检验记录及时交给质检科存单.绝缘导线 引用标准： GB5023-1997检验项目 技术要求 检验方法 抽样方案 备注表面应光滑、无破损、应印有CCC 标志、生产厂 外观质量检查 目测 20%抽样(但不少于 2 卷)名、型号规格。
检查合格证 每圈电线应有产品合格证 核对 同上核对型号规格 应与采购清单一致 核对 同上导线线径 线经应符合国家标准规定 千分尺 同上绝缘层应密切地挤包在导体上， 导体与绝缘层不 绝缘挤塑 手感 同上应有松动注: 对 BVR1.5 绝缘导线进行外观质量检查时,表面不能印有 CCC 标志,其它检验项目一样刀开关和隔离开关熔断组 引用标准： GB14048检验项目 技术要求 检验方法 抽样方案 备注装配齐全，坚固，运动部件灵便全检检查合格证 JL-GF-001 第 1 页 共 4 页 版本： A 修订： 0低压成套开关设备 进货检验规范标志、铭牌清晰明确，断开、闭合位置指示清 晰，应有 CCC 标志每一个刀开关应有产品合格证、产品说明书外观质量检查全检核对 目测应与采购清单一致手动操作 5 次，同步性好 JL-GF-001共 4 页修订： 0交流接触器 、继电器 引用标准 GB14048.4-2003抽样方案 备注黑色金属 ,表面必须有防蚀层塑料件和金属镀层不得有裂全检全检全检 全检全检框架式断路器 引用标准 GB14048.2检验项目 技术要求 检验方法金属件不应有严重麻点、气泡和镀层脱落等现象，塑料件表外观质量检查 面光滑、无气泡等缺陷，零部件齐全并符合图样要求，零件 目测材料符合图样要求。
低压成套设备例行、确认检验规程
低压成套设备成品例行检验规程
1、目的：为了确保低压成套设备制造质量符合要求，对出厂成品检验进行控制，制定本规程。
2、适用范围：本规程适用于本工厂生产的低压成套开关设备的出厂检验。
3、依据：依据GB7251.3标准。
4检验方式
对于出厂检验项目中的例行检验项目，每台都应实施检验；对出厂检验项目中的抽样检验项目，每批每个型号随机抽取一台，如发现有不合格，应全部检验。
5、合格判断
单台产品，有一项不合格，则判该产品不合格。
对出厂检验的抽检项目，如发现有不合格项，应全部检验。
6、检验记录：检验员应作好产品出厂检验记录，并保存。
低压成套设备成品确认检验规程
1、目的：为了验证低压成套设备产品的质量持续符合要求，进行确认检验，制定本规程。
2、适用范围：本规程适用于本工厂生产的低压成套开关设备产品的确认检验。
3、依据：认证实施规则中有关部门确认检验的规定和GB7251.3标准。
4、认证频次：（1）确认检验在正常情况下，12个月进行一次。
（2如果一次定货批量较大，经技术负责人认可必要，可以按批增加确认频
次。
（3）如果认证机构对确认检验频次作出特定规定，应不少于其规定的次数。
5、检验方式：在出厂检验合格产品中随机抽取，每个申证产品型号，至少抽取一个规格的一台或一套。
6、试验环境：在GB7251.1标准规定的周围环境条件下进行。
7、确认结果处置：对出现的不合格项，应仔细分析原因，采取纠正措施，消除不合格发生的原因。
8、检验记录：检验员应作好确认检验记录，并保存。
9、确认检验的项目、方法和原因见下表：
14-17。
低压成套开关设备安全技术要求
低压成套开关设备安全技术要求YD/QM-114C-2009受控状态编号编制日期审核日期批准日期远大电气（宁夏）实业投资有限公司1、目的和适用范围本技术要求规定了50V～1000V低压成套开关设备（低压电气设备）的基本安全要求，如果在安全要求和经济利益发生矛盾时，应优先考虑安全要求。
适用于公司生产的配电箱DPX、动力柜XL、低压开关柜GGD、低压抽出式开关柜MNS、GCS等低压成套开关设备。
不适用于电气设备的材料和辅助材料，不能独立使用的半成品或初级产品，爆炸环境中使用的电气设备及船、舶飞行器铁路等特殊电气设备。
2、引用术语GB10517《国家电气设备安全技术规范》GB61064《电气设备安全设计导则》GB7251.1《低压成套开关设备和控制设备第1部分》GB7251.3《非专业人员可进入场所的低压成套开关设备和控制设备第3部分》GB/T15576《无功功率静态补偿装置总技术条件》GB/T20641《低压成套开关设备和控制设备空壳体的一般要求》3、术语定义3.1 电气设备凡按功能和结构适用于电能应用的产品或部件，即本规范含义中的电气设备。
例如发电、输电、配电、贮存、测量、控制、调节、转换、监督、保护和消费电能的产品，还包括通讯技术领域中的及由他们组合成的电气设备、电气装置、电气器具。
3.2 0类电气设备指这样的一类电气设备：在这类电气设备中，它的防止电击保护依赖于基本绝缘，即它没有把可触及的导电部分联接到安装设施的固定布线中保护导体的措施，万一该基本绝缘失效，电击保护则依赖于环境。
3.3 Ⅰ类电气设备指这样的一类电气设备：在这类电气设备中，它的防止电击保护不仅依靠基本绝缘，而且它还包含一个附加的安全保护措施，即把可触及的导电部分与设备中固定布线的保护（接地）导线联接起来，使可触及的导电部分在基本绝缘损坏时不能变成带电体。
Ⅰ类电气设备可以有双重绝缘或加强绝缘部分，或者以安全特低电压运行的部分。
3.4 Ⅱ类电气设备指这样的一类电气设备：它的防止电击保护不仅依靠基本绝缘，而且它还包含一个附加的安全保护措施，例如双重绝缘或加强绝缘，不提供保护接地或不依赖设备条件。
低压设备技术规范
1. 总则1.1本规范书的使用范围限于工程低压配电开关柜项目作为电能分配及电动机控制用的低压配电柜的技术要求。
其中, 包括技术指标、性能、结构、试验以及资料交付和技术文件等要求。
1.2 本规范书提出最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，制造厂商保证提供符合本规范书和有关最新标准的高质量产品。
1.3 本规范书所使用的标准,如遇与需方所执行的发生矛盾时按较高标准执行。
2. 设备规范2.1 名称低压抽屉式配电柜MS2.2 型号MS2.3 电气参数2.3.1 绝缘水平和额定工作电压a.主电路绝缘水平: 工频2500V(1分钟);b.主电路额定工作电压: 交流400V; 660Vc.频率: 50HZ。
2.3.2 辅助电路额定工作电压a.交流: 400V、230V;2.3.3 额定电流a.主母线额定电流: 4000A;b.支母线额定电流: 1000A。
2.3.4 额定短时耐受电流a.主母线结构在规定的试验条件下, 1S内所能承受的电流值为80kA(有效值)。
b.中性母线结构在规定的条件下,1S内所能承受的电流值为50kA(有效值)。
c.保护接地导体在规定的试验条件下, 1S内所能承受的电流值为63kA(有效值)。
2.3.5 额定峰值耐受电流主母线及支母线结构在规定的试验条件下,所能承受的短路电流峰值170kA。
2.3.6 作为保护元件(如断路器、熔断器)在额定工作电压和规定的试验条件下的分断能力不应小于主母线的额定短时耐受电流80KA(有效值)。
3. 技术标准3.1 引用标准<<低压成套开关设备和控制设备>> GB7251-1997。
<<低压抽出式成套开关设备>> ZBK36001-89。
质量体系符合GB/TI9001-94，ISO9001-94标准。
符合IEC-439-1（1985）标准，UTE63-410标准。
《包装贮存标志》GB191《出口机械、电工、仪表通技术条件》GBn193DL/T615-1997、DL/593-1996、DL/T404-1997、DL/T620-19973.2 如果法规和标准的要求低于供方的标准时, 制造厂商可以提出书面意见提请需方许可, 同时, 制造厂商提供技术先进和更可靠的设计或材料。
低压成套设备技术规范2015.04.21
低压成套设施技术规范合用范围：1.1本规范合用于额定电压不超出1000V，直流电压不超出1500V，频次为50HZ的低压成套开关设施和控制设施。
1.2技术条件包含柜体及柜内设施的功能部署、性能、安装和试验等有关的技术要求.1.3技术条款与国家有关标准不切合时，由供货商提出，两方磋商解决.引用标准规范GB7251·1-2005《低压成套开关设施和控制设施》2.2IEC439:1992《低压成套开关设施和控制设施》2.3JB/T9661-1999《低压抽出式成套开关设施》2.4JB/T5877-199《低压固定式成套开关设施》2.5GB2682-1981《电工成套装置中指示灯和按钮颜色》2.6GB2681-1981《电工成套装置中导线颜色》2.7GB50524-1996《电气装置安装工程低压电器施工及查收规范》2.8GB4208-1993《外壳防备等级（IP代码）》2.9GB7251-1987《低压成套开关设施》2.10GB9466.1-1997《低压成套开关设施基本实验方法》2.11GB50303-2002《建筑电气工程质量查收规范》2.12GB50150-2002《电气装置安装工程电气设施交接试验标准》2.13GB50171-2002《电气装置安装工程盘、柜及二次回路接线施工及查收规范》《对非专业人员使用的低压开关设施和控制设施》《通用沟通电动机控制中心》《电力传输控制装置用铜制裸压接端头》《建筑物电气装置》要切合国家、地方质量查收规范及供电局的要求。
基本技术参数：额定工作电压Ue：主回路380VAC(660VAC)协助回路380VAC(220VAC)额定绝缘电压Ui：660VAC(1000VAC)额定冲击耐受电压Uimp:12KV额定电流In:≤4000A 额定极限短路分断电流:进线及分段：≥65kA；出线：≥50kA额定短时耐受电流:进线及分段：≥65kA（1s）防备等级：IP40（户内）/IP55（户外）铭牌和标记：铭牌：制造商在每台成套设施都一定配置一个铭牌。
低压成套开关设备招标技术规范书.
1．一般使用条件 1.1. 环境条件1.1.1. 周围空气温度：最高平均温度 +45 ℃最低平均温度 -10 ℃最大日温差 30 ℃日照强度： 0.1W/cm2( 风速 0.5 m /s ）1.1.2. 海拔高度：≤ 1000m1.1.3. 最大风速： 35 m/s1.1.4. 环境相对湿度（在 +25 ℃时）：日平均值≤ 95%月平均值≤ 90%1.1.5. 地震烈度： 8 度水平加速度≤ 0.2g垂直加速度：≤ 0.1g1.1.6. 污秽等级： III 级1.2. 工程条件1.2.1. 工作电压： 0.4kV1.2.2. 系统额定频率： 50 Hz2．产品型式2.1 GGD 型低压开关柜（具体见附图）2.2 GCK （ L ）型低压开关柜（具体见附图）2.3 XLW 型户外配电箱柜3. 主要采用规范与标准供方所提供的设备应符合相应的国家技术标准和国际电工委员会（ IEC ）技术规范最新版本的要求，还应满足本招标文件中的技术要求。
其中主要技术规范如下：3.1 GB7251.1—1997 低压成套开关设备和控制设备第一部分；型式试验和部分型式试验成套设备（ idt IEC439—1 ： 1992 ）；3.2 JB/T9661-1999 低压抽出式成套开关设备；3.3 JB/T9663-1999 低压无功功率自动补偿控制器；3.4 GB/T15576—1995 低压无功功率静态补偿装置总技术条件；3.5 DL/T842-2003 低压并联电容器装置使用技术条件；3.6 JB5877—1991 低压固定封闭式成套开关设备；3.7 GB/T4208—1993 外壳防护等级（ IP 代码）；3.8 GB2682—81 电工成套装置中的指示灯和按钮的颜色3.9 GB2681—81 电工成套装置中的导线颜色3.10 GB/T 14048.1 － 2002 低压开关设备和控制设备总则 (eqv IEC 947-1:19883.11 GB 14048.3 － 2002 低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器 (eqv IEC 947-3:19903.12 GB 14048.4 － 2002 低压开关设备和控制设备低压机电式接触器和电动机起动器 (eqv IEC 947- 4:19903.13 DL /T597-1996 低压无功功率自动补偿控制器使用技术条件；3.14 GB5585.2—85 电工用铜、铝及其母线第二部分：铜母线3.15 GB/T4026-1992 电气设备接线端子和特定导线线端的识别及应用字母数字的通则3.16 JB/T3085-1999 电力传动控制装置的产品包装与运输规程4. 产品技术条件参数4.1 一般技术要求承包者在不追加额外费用的情况下提供标书要求的所有设备、附件、备品备件及专用维修工具，并保证所有设备按规范及标书要求成功运行。
高低压成套技术规范
投标产品情况报告1、特点介绍1.1、KYN28-12特点介绍KYN28-12型户内金属铠装抽出式开关柜（以下简称开关柜）是本公司引进ABB公司先进技术研制、开发、生产的，系3～10千伏三相交流50HZ，用于接受和分配电能的单母线分段系统的输配电控制装置。
主要用于发电厂，中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，实行控制、保护、监测之用。
本开关柜完全符合和满足IEC298、GB3906等标准要求，具有防止带负荷推拉断路器手车、防止误分、合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的五防功能。
可配用ABB公司的VD4真空断路器，也可配用国产的VS1（ZN63A）型真空断路器。
该产品规格多、试验项目全、试验参数高，在同类成套设备中占领先地位，可满足用户多方面的要求，倍受电力用户的青睐。
具体结构特点简述如下：开关柜由固定的柜体和可抽出部件（即手车）两大部分组成；柜体的外壳和各功能单元均采用敷铝锌钢板组装而成；开关柜被隔板分成隔离手车室、母线室、电缆室、继电器仪表室四个独立的单元；开关柜的外壳防护等级为IP4X，断路器室门打开时防护等级为IP2X；开关柜具有架空进出线、电缆进出线及左右联络的功能，可根据用途将各方案的开关柜排列组成能完成设计功能的配电装置；本开关柜可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，从而大大提高了开关设备的安全性、灵活性，同时节省占地面积、减少投资。
开关柜的外壳和隔板是采用进口敷铝锌钢板经CNC机床加工和采用多重折弯工艺折弯之后拴接而成，因此装配好的开关柜能保持尺寸上的统一性。
敷铝锌钢板具有很强的防腐蚀与抗氧化作用，并具有比同等钢板高的机械强度。
在手车室、母线室、电缆室的上方设有泄压装置，当断路器或主母线、电缆室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压上升，达到一定的压力后，顶部装置的压力释放金属板将被自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。
低压成套开关设备安全技术要求(doc 11页)
低压成套开关设备安全技术要求(doc11页)部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，勿作商业用途低压成套开关设备安全技术要求YD/QM-114C-2009受控状态编号编制日期审核日期批准日期远大电气（宁夏）实业投资有限公司1、目的和适用范围本技术要求规定了50V～1000V低压成套开关设备（低压电气设备）的基本安全要求，如果在安全要求和经济利益发生矛盾时，应优先考虑安全要求。
适用于公司生产的配电箱DPX、动力柜XL、低压开关柜GGD、低压抽出式开关柜MNS、GCS等低压成套开关设备。
不适用于电气设备的材料和辅助材料，不能独立使用的半成品或初级产品，爆炸环境中使用的电气设备及船、舶飞行器铁路等特殊电气设备。
2、引用术语GB10517《国家电气设备安全技术规范》GB61064《电气设备安全设计导则》GB7251.1《低压成套开关设备和控制设备第1部分》GB7251.3《非专业人员可进入场所的低压成套开关设备和控制设备第3部分》GB/T15576《无功功率静态补偿装置总技术条件》GB/T20641《低压成套开关设备和控制设备空壳体的一般要求》3、术语定义3.1 电气设备凡按功能和结构适用于电能应用的产品或部件，即本规范含义中的电气设备。
例如发电、输电、配电、贮存、测量、控制、调节、转换、监督、保护和消费电能的产品，还包括通讯技术领域中的及由他们组合成的电气设备、电气装置、电气器具。
3.2 0类电气设备指这样的一类电气设备：在这类电气设备中，它的防止电击保护依赖于基本绝缘，即它没有把可触及的导电部分联接到安装设施的固定布线中保护导体的措施，万一该基本绝缘失效，电击保护则依赖于环境。
3.3 Ⅰ类电气设备指这样的一类电气设备：在这类电气设备中，它的防止电击保护不仅依靠基本绝缘，而且它还包含一个附加的安全保护措施，即把可触及的导电部分与设备中固定布线的保护（接地）导线联接起来，使可触及的导电部分在基本绝缘损坏时不能变成带电体。
低压成套设备检验和实验规程
工艺管理汇编（二）KHDQ-GYGL-受控状态：发放编号：编号：国彬杨芊审批：卢清山淄博市博山科华电器有限公司目录检验和试验仪器管理规程..检验试验仪器周期校准管理规程技术资料管理规程.. ..监视和测量设备操作规程.. 例行/确认检验规程绝缘耐压测试仪操作规程. 接地通导电阻测试仪操作规程. .检验试验仪器管理规程KHDQ —GC—1. 总则为产品符合确定的要求,本公司根据产品和过程检验的要求确定并配备检验试验仪器设备,检查试验仪器设备由质管部归口管理,生技部和车间参与。
2. 基础管理2.1 建立本公司检验试验仪器台帐,保存其出厂时的合格证等随机文件和周期校准的合格证等资料。
2.2 现场使用的检验试验仪器在校准或检定的有效期内,并有清晰可辩的合格标识。
2.3 根据检验试验仪器周期校准规程实施强检器具的周期校准。
2.4 由质管部负责,对检验和试验仪器设备编制操作规程,测试人员应按操作规程要求,准确的使用仪器设备。
2.5 本公司的检验试验设备有:游标卡尺580V 兆欧表双臂电桥晶体管直流稳压电源工频耐压机接地通导电阻测试仪绝缘耐压测试仪3. 校准或检定3.1 测量装置的初校外购并经验收合格的新测量装置,应经质量技术监督部门进行初次校准,合格后方可使用, 属强制检定的测量装置,必须由法定计量检定机构检定。
3.2 测量装置的校准或检定质管部负责编制计量器具周期性检定计划并按计划执行,实施各类测量装置的周期标准,不得而知漏检或超期使用,目前的各种检测试验仪器设备的坚定周期为 1 年。
4 运行检查4.1 检测仪器要有适宜的工作环境,搬运、储存过程中要保证装置的准确度和完好性,所有检验仪器设备都应轻拿轻放,正确使用。
4.2 为防止测量装置因调整不当而失准,应由经培训合格的专人调整。
5. 偏离校准状态控制5.1 等检测装置偏离校准状态或出现其他失准情况时,应立即停止检测工作,报告质管部处理。
5.2 质管部及时追查该装置检测的产品流向,重新评价已检测结果的有效性,确定重新检测的范围并重新检测,重新检测后应形成检测记录。
低压配电设备一般技术要求.docx
低压配电设备一般技术要求
一绝缘电阻与介电性能
1、绝缘电阻设备中带点回路之间，以及带电回路与裸露导电部件之间，应用电压至少为500V的绝缘测量仪器进行绝缘测量。
每条电路对地标称电压的绝缘电阻至少为1000欧姆/伏。
2、冲击耐受电压试验电压施加于：
（1）设备的每个带电部件（包括连接在主电路上的控制电路和辅助电路）和内连的裸露导电部件之间。
（2）在主回路每个极和其他极之间。
（3）没有正常连接到主电路上的每个控制电路和辅助电路与---------主电路；
---------其他电路；
---------裸露导电部件；
---------外壳或安装板之间。
试验电压值按GB 7251.1——1997《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》的规定。
3、工频耐受电压试验电压应施加于：
设备的所有带电部分与相互连接的裸露导电部件之间；
在每个极和为此试验被连接到成套设备相互连接的裸露导电部件上的所有其他极之间。
对主电路及与主电路直接连接的辅助电路，按表1-42规定。
表1-42 对主电路及与主电路直接连接的辅助电路工频耐受电压（单
位：V）
额定绝缘电压U i
工频耐受电压（交流方均根值）1000
2000
2500
3000
3500
3500。
低压成套设备技术与要求
11
低压成套设备技术设计要求 电气性能
- 额定电流
● 成套设备中的某一电路的额定电流是由制造商根据其内装电气设备的额定值 及其布置和应用情况来确定。试验时，必须通此电流，且装置内各部件的温 升不超过标准所规定的限值。 ● 由于确定额定电流的因素很复杂，因此不可能给出标准值。 ● 成套设备中的每条电路（例如：每个功能单元）额定电流，是由制造商设计 确定的，他需考虑功能单元内选择的断路器额定电流、断路器发热、功能单 元隔室容积、通风方式、散热效果、内装连线导体发热量、隔室内外布置及 微观环境等因素，并最终通过温升试验验证来确定每条电路的额定电流。因 此，它的额定电流不能与开关电器的额定电流等同。 ● 额定电流是在某一额定分散系数前提下定义的。因此应与温升试验验证时的 额定分散系数配套提供给用户使用。 ● GB7251.1推荐了表1做为一般的额定分散系数值
说明：
1）在成套设备中的某些方案，与TTA的内容没有明显的差异时，则会出现 PTTA情况。只要该PTTA是从型式试验的方案中派生出来的，则标准允许这 种差异。由于实际上PTTA不是通过型式试验，它必须按IEC 60439-1中表7 PTTA（GB7251.1-2005中P.36）项目进行验证。 2）PTTA所有的设计方案必须直接地或间接地基于型式试验的结果。
7
低压成套设备技术设计要求 分类 - 内部隔离形式
结构設計溶合了不同的內部分隔等級以提升對人身安全的保護
•
•
為避免接觸附近的帶電部份，最低防護等級要達到IP2X 或IPXXB 為避免外來物接觸附近的帶電部份，最低防護等級要達到IP2X
内部隔离形式：
形式1：无内部隔离 形式2：母线与功能单元隔离
Form1
2
介电性能
低压成套开关设备安全技术要求
低压成套开关设备安全技术要求YD/QM-114C-2009受控状态编号编制日期审核日期批准日期远大电气（宁夏）实业投资有限公司1、目的和适用范围本技术要求规定了50V～1000V低压成套开关设备（低压电气设备）全要求。
适用于公司生产的配电箱DPX、动力柜XL、低压开关柜GGD、低压抽出式开关柜MNS、GCS等低压成套开关设备。
不适用于电气设备的材料和辅助材料，不能独立使用的半成品或初级产品，爆炸环境中使用的电气设备及船、舶飞行器铁路等特殊电气设备。
2、引用术语GB10517《国家电气设备安全技术规范》GB61064《电气设备安全设计导则》GB7251.1《低压成套开关设备和控制设备第1部分》GB7251.3《非专业人员可进入场所的低压成套开关设备和控制设备第3部分》GB/T15576《无功功率静态补偿装置总技术条件》GB/T20641《低压成套开关设备和控制设备空壳体的一般要求》3、术语定义3.1 电气设备凡按功能和结构适用于电能应用的产品或部件，即本规范含义中的电气设备。
例如发电、输电、配电、贮存、测量、控制、调节、转换、监督、保护和消费电能的产品，还包括通讯技术领域中的及由他们组合成的电气设备、电气装置、电气器具。
3.2 0类电气设备指这样的一类电气设备：在这类电气设备中，它的防止电击保护依赖于基本绝缘，即它没有把可触及的导电部分联接到安装设施的固定布线中保护导体的措施，万一该基本绝缘失效，电击保护则依赖于环境。
3.3 Ⅰ类电气设备指这样的一类电气设备：在这类电气设备中，它的防止电击保护不仅依靠基本绝缘，而且它还包含一个附加的安全保护措施，即把可触及的导部分在基本绝缘损坏时不能变成带电体。
Ⅰ类电气设备可以有双重绝缘或加强绝缘部分，或者以安全特低电压3.4 Ⅱ类电气设备指这样的一类电气设备：它的防止电击保护不仅依靠基本绝缘，而且它还包含一个附加的安全保护措施，例如双重绝缘或加强绝缘，不提供保护接地或不依赖设备条件。
低压成套配电柜技术要求(增容版)
低压成套配电柜技术要求乙方保证提供符合本技术规范书要求和有关最新工业标准的优质产品，即使是在合同签订之后，甲方也有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
本技术规范书要求所使用的标准如遇与乙方所执行的标准发生矛盾时，按其中较高的标准执行。
本技术规范书要求的条款为订货合同的附件，与合同正文具有同等效力。
一、低压开关柜主要技术性能参数要求1.1 低压开关柜柜型要求1.1.1 本次项目采用柜型。
（注：柜型由需求方确定选择品牌柜或组合柜，或者对柜型不作要求，品牌柜和组合柜均可选择。
）1.1.2 项目采用品牌柜时，须从公司品牌库里的施耐德、西门子和ABB三个品牌中选择，开关柜柜型要求为高级分层隔离固定柜型，出线塑壳开关采用固定式安装。
招投标时乙方须明确说明拟采用品牌，并填写品牌柜型号确认表（见表1）。
表1 乙方拟采用品牌柜型号确认表1.1.3 项目采用组合柜时，开关柜品牌须从公司执行品牌库中选择，开关柜柜型要求为高级分层隔离固定柜型，出线塑壳开关采用固定式安装。
招投标时乙方须明确说明拟采用品牌，并填写组合柜型号确认表（见表2）。
表2 乙方拟采用组合柜型号确认表1.1.4乙方选择的品牌型号须满足设计要求，并经甲方确认。
若甲方提出异议，乙方须向甲方详实说明包括但不限于以下内容：选择遵循公平原则，符合国家现行标准及设计规范要求，为行业公认惯用且选配情况不低于本技术规范书要求，否则，甲方有权拒收或要求乙方整改。
1.1.5 开关柜及主要元件型号确定后，乙方后期不得以成本等原因提出调整要求；基于实际使用情况，甲方可在产品制造或采购前提出调整要求，乙方应在收到甲方通知起，一个工作日内做出响应，并与甲方公平协商解决。
1.1.6 开关柜型号采用品牌柜或组合柜，其技术参数均须满足本技术要求1.2和1.3项下内容。
1.2 低压开关柜配置基本要求1.2.1 本技术要求内容为低压成套配电柜技术条件最低要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范条文，乙方应保证提供符合本技术要求、国家规范及工业标准的优质产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压成套设备技术规范1.适用范围：1.1本规范适用于额定电压不超过1000V，直流电压不超过1500V，频率为50HZ的低压成套开关设备和控制设备。
1.2技术条件包括柜体及柜内设备的功能布置、性能、安装和试验等相关的技术要求.1.3技术条款与国家相关标准不符合时，由供货商提出，双方协商解决.2.引用标准规范2.1 GB7251·1-2005《低压成套开关设备和控制设备》2.2 IEC439:1992《低压成套开关设备和控制设备》2.3 JB/T9661-1999《低压抽出式成套开关设备》2.4 JB/T5877-199《低压固定式成套开关设备》2.5 GB2682-1981《电工成套装置中指示灯和按钮颜色》2.6 GB2681-1981《电工成套装置中导线颜色》2.7 GB50524-1996《电气装置安装工程低压电器施工及验收规范》2.8 GB4208-1993《外壳防护等级（IP代码）》2.9 GB7251-1987《低压成套开关设备》2.10 GB9466.1-1997《低压成套开关设备基本实验方法》2.11 GB50303-2002《建筑电气工程质量验收规范》2.12 GB50150-2002《电气装置安装工程电气设备交接试验标准》2.13 GB50171-2002 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》2.14 IEC439-3 《对非专业人员使用的低压开关设备和控制设备》2.15 NEMAIC2-322《通用交流电动机控制中心》2.16 JB2436-1992《电力传输控制装置用铜制裸压接端头》2.17 IEC364《建筑物电气装置》2.18 要符合国家、地方质量验收规范及供电局的要求。
3.基本技术参数：3.1 额定工作电压Ue：主回路380V AC(660V AC)辅助回路380 V AC(220V AC)3.2 额定绝缘电压Ui：660V AC(1000V AC)3.3 额定冲击耐受电压Uimp: 12KV3.4 额定电流In:≤4000A3.5 额定极限短路分断电流:进线及分段：≥65kA ；出线：≥50kA3.6 额定短时耐受电流: 进线及分段：≥65kA（1s）3.7 防护等级：IP40（户内）/ IP55（户外）4.铭牌和标志：4.1 铭牌：制造商在每台成套设备都必须配置一个铭牌。
铭牌应坚固、持久，其位置应该是在成套设备安装好后，易于看见的地方，而且字迹要清楚。
其内容包括如下（A和B项在铭牌上必须标出，其他的可以在铭牌上标出，也可以在技术资料里给出，但制造商必须给出）：A，制造商（生产厂）或商标B，型号或者标志号C，执行的国标D，额定频率E，额定工作电压F，额定绝缘电压G，短路耐受强度H，防护等级I，系统接地类型J，外形尺寸K，重量4.2 标志：在成套设备内部，应能辨别出单独的电路及其保护器件，各种标识齐全，分相分色，严格按国标执行。
5.使用环境：5.1 周围空气温度：户内-5℃~+40℃户外-25℃~+40℃5.2 空气相对湿度：户内≥90% 户外100%5.3 污染等级：3级5.4 海拔：安装场地海拔≤3000米时，设备可以满负荷运行。
高于3000米时，设备可以降额运行。
5.5 运输、储存和安置条件：温度范围在-25℃~+55℃之间适用于运输和储存过程，在短时间内（不超过24小时）可达到+70℃。
6.成套设备壳体的整体要求：柜体采用优质冷轧板，表面采用静电喷涂，各部件经数控机床加工，折弯后栓接而成；框架和外壳具有足够的刚度和强度，除满足内部元器件的安装要求外，还能承受设备内外电路短路时的电动力和热效应，不会因设备搬运、吊装、运输过程由于受潮、冷冻、撞击等因数而变形和损坏。
柜体的全部金属结构件都经过特殊防腐处理，以具备防腐、美观的性能；柜体结构安全、可靠，应具有足够的机械强度，保证元件安装后及操作时无摇晃、不变形；通过抗震试验、内部燃弧试验；柜体采用封闭式结构，柜门开启灵活、方便；元件特别是易损件安装便于维护拆装，各元件板应有防尘装置；柜体设备要考虑通风、散热；设备应有保护接地。
7.基本功能要求：7.1 柜型： GCK ，标准型GCS，标准型MNS，经济型MNS，经济型GCS，GGD,XL-21，动力配电箱7.2 配电柜型材类型: C型材 ,8MF型材 ,FA7.3 外部防护等级： IP40(户内)/ IP55(户外)7.4 接地系统: TN-S7.5 散热要求：自然风冷，成套设备应充分考虑结构散热和通风，如有必要，安装风扇，采取强制风冷8.材料范围:8.1结构材料要求：8.1.1材料类型: 柜内使用优质敷铝锌板；门板，封板等采用优质冷轧钢板；户外安装的配电箱外壳采用304不锈钢板8.1.2板材厚度: 型材：δ2.0前门板：δ2.0后门板: δ2.0后封板: δ2.0侧封板: δ1.5顶板：δ2.0底板：δ2.0元件安装板：δ2.0层隔板：柜宽小于等于800mm δ2.0 柜宽大于等于1000mm ＞δ2.0其它板材:＞δ2.0以上板材厚度是为保证柜体强度及正常使用时所需板材的最低要求，特殊元件安装另需采取加强措施。
对于易下垂的门板需采取铰链加强，安装防下垂支件等防下垂措施。
8.1.3柜间隔板：敷铝锌板（ｔ≥δ1.5）钢板（ｔ≥δ1.5）8.1.4 铰链配置：门板高度≥400mm ，配置大暗铰链。
冷板镀锌（白）门板高度< 400mm ，建议配置小暗铰链。
冷板镀锌（白）（大暗铰样式）（小暗铰样式）8.2主要元器件要求：8.2.1断路器：国外知名品牌（ABB，施耐德，西门子）国内知名品牌（常熟开关，正泰，人民电器）8.2.2 端子：友邦，宁波速普9.接地要求：9.1 门板接地：门板喷涂后的接地点不得有喷涂层或生锈等现象；9.2 总接地：柜体底部带总接地，总接地铜部分不应有任何其它附着物;9.3 所有门均带接地10.标识要求：10.1铭牌-仅柜前安装。
10.2柜号牌-前后各一块。
10.3回路标牌---前后各一块。
10.4功能标识牌—相应元件下方安装一块。
11.工艺要求：11.1 框架垂直度：对角线尺寸在2001-3000mm之间时，对角线尺寸不超过5mm。
11.2 门缝偏差：门缝长度不超过1000mm时，偏差不超过1mm。
门缝长度超过1000mm时，差不超过1.5mm。
11.3 喷涂层及平整度：喷涂层厚度不低于60µm不大于80µm，镀锌层厚度不低于6µm，镀锌件必须进行钝化处理；表面不能有皱纹，流痕、针孔、气泡透底、无刮痕等。
平整度每平方米凹凸不超过1mm。
11.4 门板加强：门需防止变形,开门状态下不得有明显的晃动，柜门宽度≥750mm、高度≥1600mm时需加焊加强筋。
11.5 相同的元器件安装板必须保持一致，柜体组装后尺寸与理论尺寸相差不得超过2mm。
11.6带小母线系统的柜体需加小母线安装板，此安装板既可作为主母线室隔板，又可作小母线安装板。
11.7电缆进出线处需用铝板覆盖。
[防涡流产生]11.8 门板高度大于600mm的均采用大铰链，铰链选择应合理，保证门开启角度大于130°。
11.9 严禁门板表面涂层有擦伤，严禁左右门板的门缝不一致，严禁内侧的左右门板的门缝不一致。
11.10 严禁二次出线孔未安装密封圈。
11.11 若是抽屉柜，抽屉单元操作灵活，松紧适度，开门，关门顺畅正确，方便。
联锁关系正确，抽屉门板卡子刚度要好，不得明显变形。
要求抽屉深度为450mm。
11.12 裸露带电体对地空气距离及爬电距离：11.13 绝缘材料的要求：11.13.1 壳体内的绝缘材料热稳定性能：制造商应给出证明成套设备涉及的绝缘材料温度指标的依据。
如果没有此数据，应应试验来验证绝缘材料的耐热性。
11.13.2 绝缘材料耐受正常发热性能：用来固定载流部件的绝缘材料需要承受一定的热应力。
制造商应给出相关证明数据。
11.13.3 耐受非正常发热和着火的性能：制造商应提供有关绝缘件适合性的数据以证明符合此要求。
如果没有此数据，应用实验验证绝缘材料承受的灼热丝的温度。
11.13.4 绝缘材料厂家：奇国电气，韩亚电气，新苑星电器13.验收整改要求13.1监造及验收过程中提出不符合标准、规范、定货条件等质量问题，供应商无条件限时更改。
13.2对供方未能按要求整改，监造及验收部门将酌情依据应产生费用通知相关部门按合同要求处理。
14.售后服务要求14.1保质期：二年14.2质保期内现场服务内容（供应商应履行的职责）：现场指导安装现场通电试运行前的检查现场运行过程中损坏件更换（因质量问题）现场运行过程中出现问题的解决（因质量问题）14.3质保期内现场服务次数:按需要14.4质保期内到达现场时限:24小时15.型式试验型式试验是用来验证给定型式的成套设备是否符合国家标准要求。
成套设备厂家必须提供国家强制要求的型式实验报告（“CCC”）。
试验内容包括如下：（1）温升极限的验证（2）介电性能验证（3）短路耐受强度验证（4）保护电路有效性验证（5）电气间隙和爬电距离验证（6）机械操作验证（7）防护等级验证16.EMC电磁兼容性对于装有电子装置或者电子电路的成套设备（如斩波电源，包含有带高频计时器的微信息处理的电路），可能出现持续的电磁干扰。
此类成套设备要求装有电子电路的独立的装置和元器件，必须提供第三方的EMC(电磁兼容性)检测报告，以确保此设备符合国家规定的EMC(电磁兼容性)标准。
17.出厂检验17.1 成套设备的检查，包括查线及必要时进行的通电操作试验17.1.1应对机械操作元件、联锁、锁扣等部件的有效性进行检查。
应检查导线和电缆的布置是否正确。
同时有必要进行直观检查以保证规定的防护等级、电气间隙、和爬电距离达到要求。
17.1.2通过抽样试验来检查连接，特别是螺钉连接是否接触良好。
17.1.3应检查规定的资料和标志是否完整，以及成套设备是否与之相符。
此外，应检查成套设备与电路、接线图和技术数据是否相符。
根据成套设备的复杂程度，可能有必要检查接线，并进行通电操作试验。
当成套设备进行安装并打算投入运行时，有必要在现场重复此试验。
17.2 介电强度试验：17.2.1由额定值不超过16A短路保护器件保护的和预先已经以辅助电路的额定电压进行过电气操作试验的辅助电路不需要进行该试验。
17.2.2试验时，成套设备的所有电气器件都应连接起来，除非根据有关规定施加较低试验电压的器件以及某些消耗电流的器件（如线圈、测量仪器），则应该断开。
此类电器应在其中一个接线端上断开，除非它被设计为不能耐受满载试验电压时，才能将接线端子都断开。
17.2.3基本条件：17.2.3.1被试验的成套设备应按照生产厂的说明同正常使用时一样完整在它自身的支撑件上或等效支撑件上。
