空调器结构和工作原理
空调器结构和工作原理空调器是一种通过改变室内空气温度、湿度、流速和洁净度来提供舒适室内环境的设备。
它由以下主要组件构成：压缩机、蒸发器、冷凝器、膨胀阀和风扇。
空调器的工作原理基于热力学的制冷循环过程。
该过程涉及四个基本元素：压缩、冷却、膨胀和加热。
以下是空调器的工作原理：1.蒸发器：空调器中的蒸发器是制冷循环的起点。
蒸发器内具有许多绕以冷媒的螺旋管道，冷媒在其中蒸发。
当室内空气通过蒸发器时，热空气会使冷媒蒸发，吸收热量，从而使空气温度下降。
2.压缩机：压缩机是空调器中最重要的组件之一、它负责将冷媒从蒸发器吸入，然后通过压缩媒体，增加其温度和压力。
这样，冷媒能够在接下来的循环过程中顺利流动。
3.冷凝器：冷凝器是空调器中的热交换器，其主要功能是将压缩机中的高温高压冷媒中的热量排出，并将其转化为液体。
冷媒经过冷凝器后，其温度和压力都明显降低，准备好进入下一个阶段。
4.膨胀阀：膨胀阀是一个狭小的孔洞，连接着冷凝器和蒸发器。
当冷媒通过膨胀阀时，其温度和压力会继续降低，从而使液体冷媒得以放松，并准备好重新进入蒸发器。
5.风扇：空调器中的风扇有两个作用。
首先，它通过循环空气来平衡室内温度。
其次，它通过蒸发器和冷凝器之间的热交换，增加空气流动，以提高效率。
整个循环过程会不断重复，直到达到所需的温度。
当室内温度达到设定值时，空调系统将自动停止，并在需要时重新启动。
除了上述组件外，空调器还通常具有一些控制装置，例如温度传感器和定时器，以便用户可以根据需要调节系统运行时间和温度。
总之，空调器通过制冷循环过程中的压缩、冷却、膨胀和加热阶段，改变和控制室内空气的温度和湿度，从而提供舒适室内环境。
这些组件相互配合，实现了空调器的工作原理和功能。
空调器结构和工作原理
空调器结构和工作原理空调器的结构，一般由以下四部分组成。
制冷系统：是空调器制冷降温部分，由制冷压缩机、冷凝器、毛细管、蒸发器、电磁换向阀、过滤器和制冷剂等组成一个密封的制冷循环。
风路系统：是空调器内促使房间空气加快热交换部分，由离心风机、轴流风机等设备组成。
电气系统：是空调器内促使压缩机、风机安全运行和温度控制部分，由电动机、温控器、继电器、电容器和加热器等组成。
箱体与面板：是空调器的框架、各组成部件的支承座和气流的导向部分，由箱体、面板和百叶栅等组成。
制冷系统的主要组成和工作原理制冷系统是一个完整的密封循环系统，组成这个系统的主要部件包括压缩机、冷凝器、节流装置（膨胀阀或毛细管）和蒸发器，各个部件之间用管道连接起来，形成一个封闭的循循环系统，在系统中加入一定量的氟利昂制冷剂来实现这冷降温。
空调器制冷降温，是把一个完整的制冷系统装在空调器中，再配上风机和一些控制器来实现的。
制冷的基本原理按照制冷循环系统的组成部件及其作用，分别由四个过程来实现。
压缩过程：从压缩机开始，制冷剂气体在低温低压状态下进入压缩机，在压缩机中被压缩，提高气体的压力和温度后，排入冷凝器中。
冷凝过程：从压缩机中排出来的高温高压气体，进入冷凝器中，将热量传递给外界空气或冷却水后，凝结成液体制冷剂，流向节流装置。
节流过程：又称膨胀过程，冷凝器中流出来的制冷剂液体在高压下流向节流装置，进行节流减压。
蒸发过程：从节流装置流出来的低压制冷剂液体流向蒸发器中，吸收外界（空气或水）的热量而蒸发成为气体，从而使外界（空气或水）的温度降低，蒸发后的低温低压气体又被压缩机吸回，进行再压缩、冷凝、节流、蒸发，依次不断地循环和制冷。
单冷型空调器结构简单，主要由压缩机、冷凝器、干燥过滤器、毛细管以及蒸发器等组成。
单冷型空调器环境温度适用范围为18℃～43℃。
冷热两用型空调器又可以分为电热型、热泵型和热泵辅助电热型三种。
（1）电热型空调器电热型空调器在室内蒸发器与离心风扇之间安装有电热器，夏季使用时，可将冷热转换开关拨向冷风位置，其工作状态与单冷型空调器相同。
空调器结构和工作原理

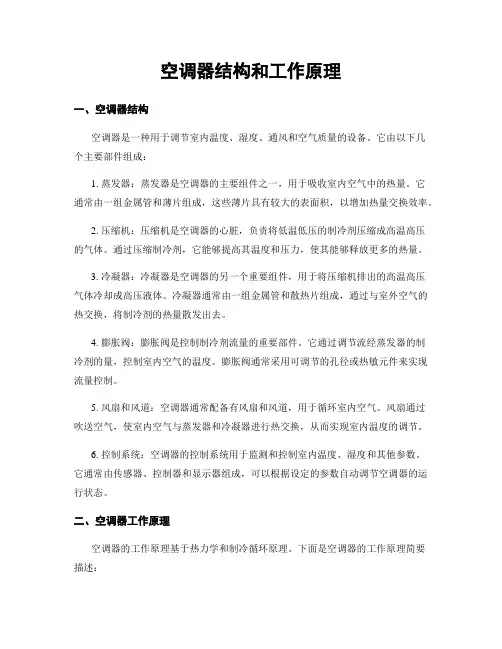

空调器结构和工作原理一、空调器结构空调器是一种用于调节室内温度、湿度、通风和空气质量的设备。
它由以下几个主要部件组成：1. 蒸发器：蒸发器是空调器的主要组件之一，用于吸收室内空气中的热量。
它通常由一组金属管和薄片组成，这些薄片具有较大的表面积，以增加热量交换效率。
2. 压缩机：压缩机是空调器的心脏，负责将低温低压的制冷剂压缩成高温高压的气体。
通过压缩制冷剂，它能够提高其温度和压力，使其能够释放更多的热量。
3. 冷凝器：冷凝器是空调器的另一个重要组件，用于将压缩机排出的高温高压气体冷却成高压液体。
冷凝器通常由一组金属管和散热片组成，通过与室外空气的热交换，将制冷剂的热量散发出去。
4. 膨胀阀：膨胀阀是控制制冷剂流量的重要部件。
它通过调节流经蒸发器的制冷剂的量，控制室内空气的温度。
膨胀阀通常采用可调节的孔径或热敏元件来实现流量控制。
5. 风扇和风道：空调器通常配备有风扇和风道，用于循环室内空气。
风扇通过吹送空气，使室内空气与蒸发器和冷凝器进行热交换，从而实现室内温度的调节。
6. 控制系统：空调器的控制系统用于监测和控制室内温度、湿度和其他参数。
它通常由传感器、控制器和显示器组成，可以根据设定的参数自动调节空调器的运行状态。
二、空调器工作原理空调器的工作原理基于热力学和制冷循环原理。
下面是空调器的工作原理简要描述：1. 制冷循环：空调器通过制冷循环来实现室内温度的调节。
制冷循环包括四个主要过程：压缩、冷凝、膨胀和蒸发。
制冷剂首先被压缩机压缩成高温高压气体，然后通过冷凝器散热，变成高压液体。
接下来，制冷剂通过膨胀阀进入蒸发器，由于蒸发器内的压力降低，制冷剂开始蒸发吸收室内空气的热量，从而降低室内温度。
最后，制冷剂再次进入压缩机，循环往复。
2. 温度控制：空调器的温度控制是通过控制蒸发器中制冷剂的流量来实现的。
当室内温度高于设定温度时，控制系统会打开膨胀阀，增加制冷剂的流量，从而提高蒸发器的制冷效果。
当室内温度达到设定温度时，控制系统会关闭膨胀阀，减少制冷剂的流量，从而减少制冷效果。
家用空调机组工作原理
家用空调机组工作原理
家用空调机组主要由压缩机、热交换器、膨胀阀和冷凝器等组成。
其工作原理是通过循环制冷剂在冷却和加热过程中吸收和释放热量，从而达到调节室内温度的目的。
首先，压缩机发挥关键作用。
它将低温低压的制冷剂吸入，然后通过压缩作用将其转化为高温高压的气体。
这一过程需要耗费一定能量。
接下来，高温高压的气体经过热交换器。
在热交换器内部，制冷剂与室内空气进行热量交换，将室内的热量吸收并带走，同时将制冷剂的温度降低。
制冷剂流出热交换器进入膨胀阀，膨胀阀起到限制制冷剂流速的作用。
在限制流速的情况下，制冷剂的压力迅速下降，从而使制冷剂的温度进一步降低。
制冷剂进入冷凝器，冷凝器中的制冷剂与室外空气进行热量交换。
在此过程中，制冷剂将热量释放给室外环境，气体逐渐冷却并凝结成液体。
冷凝后的液体制冷剂再次进入压缩机，重新开始循环。
这个循环过程不断进行，以达到调节室内温度的目的。
需要注意的是，家用空调机组在制冷和制热操作时循环的方向是相反的。
制冷时，室内热量被吸收并排出室外；制热时，室
外热量被吸收并排出室内。
这样，空调机组可以根据需要进行制冷或制热操作。
空调的工作原理 (2)
空调的工作原理
引言概述：空调是现代生活中不可或缺的家电产品，它能够调节室内温度，提供舒适的生活环境。
但是，许多人对空调的工作原理并不了解。
本文将详细介绍空调的工作原理，帮助读者更好地理解空调的运行机制。
一、制冷循环系统
1.1 蒸发器：空气中的热量被吸收
1.2 压缩机：将低温低压的制冷剂压缩成高温高压的气体
1.3 冷凝器：制冷剂释放热量，变成高压液体
二、蒸发冷却原理
2.1 制冷剂蒸发：在蒸发器中吸收室内空气的热量
2.2 热空气被冷却：经过蒸发器后，空气温度下降
2.3 冷却空气送回室内：冷却后的空气再次送回室内，降低室内温度
三、温度控制系统
3.1 感温器：检测室内温度
3.2 控制器：根据感温器反馈的信息，调节制冷系统的运行
3.3 室内温度调节：通过控制制冷系统的运行，实现室内温度的调节
四、空气过滤系统
4.1 过滤器：过滤室内空气中的灰尘、细菌等有害物质
4.2 净化空气：通过过滤器净化空气，提高室内空气质量
4.3 健康环境：保证室内空气清洁，提供健康的生活环境
五、能源节约技术
5.1 节能设计：采用高效压缩机和换热器，减少能源消耗
5.2 定时控制：通过定时开关机功能，避免长时间运行浪费能源
5.3 能效标识：选择能效标识高的空调产品，节约用电成本
通过以上对空调的工作原理的详细介绍，相信读者对空调的运作机制有了更深入的了解。
空调不仅可以提供舒适的室内环境，还能通过节能技术减少能源消耗，实现环保节能的目的。
希望本文能够帮助读者更好地利用空调，享受更加舒适健康的生活。
二、空调器的内部结构_空调器维修基础知识完全图解_[共10页]
![二、空调器的内部结构_空调器维修基础知识完全图解_[共10页]](https://img.taocdn.com/s3/m/ec88d50228ea81c758f578e6.png)

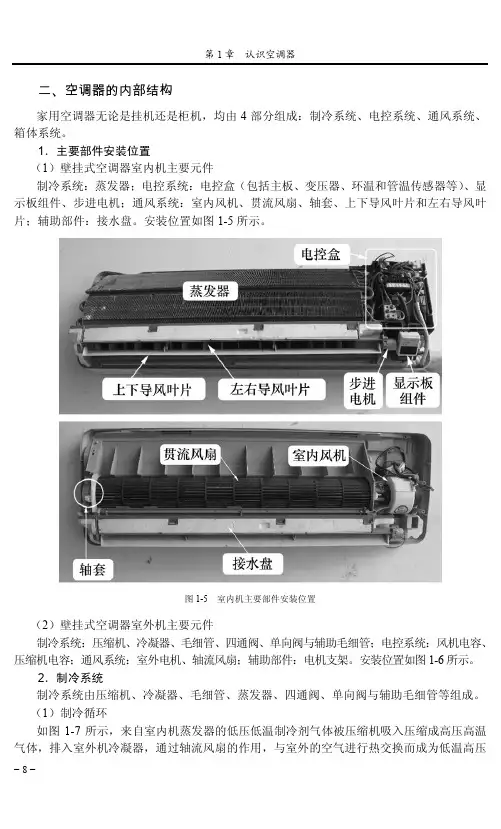

− 8 −二、空调器的内部结构家用空调器无论是挂机还是柜机，均由4部分组成：制冷系统、电控系统、通风系统、箱体系统。
1．主要部件安装位置（1）壁挂式空调器室内机主要元件制冷系统：蒸发器；电控系统：电控盒（包括主板、变压器、环温和管温传感器等）、显示板组件、步进电机；通风系统：室内风机、贯流风扇、轴套、上下导风叶片和左右导风叶片；辅助部件：接水盘。
安装位置如图1-5所示。
图1-5 室内机主要部件安装位置（2）壁挂式空调器室外机主要元件制冷系统：压缩机、冷凝器、毛细管、四通阀、单向阀与辅助毛细管；电控系统：风机电容、压缩机电容；通风系统：室外电机、轴流风扇；辅助部件：电机支架。
安装位置如图1-6所示。
2．制冷系统制冷系统由压缩机、冷凝器、毛细管、蒸发器、四通阀、单向阀与辅助毛细管等组成。
（1）制冷循环如图1-7所示，来自室内机蒸发器的低压低温制冷剂气体被压缩机吸入压缩成高压高温气体，排入室外机冷凝器，通过轴流风扇的作用，与室外的空气进行热交换而成为低温高压− 9 − 的制冷剂液体，经过毛细管的节流降压、降温后进入蒸发器，在室内机的贯流风扇作用下，吸收房间内的热量（即降低房间内的温度）而成为低压低温的制冷剂气体，再被压缩机压缩，制冷剂的流动方向为A →B →C →D →E→F→G→A，如此周而复始地循环达到制冷的目的。
图1-6 室外机主要部件（2）制热循环如图1-8所示，进行制热运行时，电磁四通换向阀（即四通阀）动作，使制冷剂按照制冷过程的逆过程进行循环，流动方向A →F →E →D →C →B →G →A 。
制冷剂在室内机换热器中放出热量，在室外机换热器中吸收热量，进行热泵制热循环，从而达到制热的目的。
房间空调器的结构与工作原理
房间空调器的结构与工作原理
房间空调器的结构与工作原理
房间空调器的概念及基本组成
分体式空调器的基本形式及结构
制冷系统循环工作原理
房间空气调节器的定义
房间空调器的组成：
分体式空调器就是将空调器分成室内机、室外机两部分，中间用制冷剂管道相连接起来的空调器。
常用的分体式空调器有单冷型、热泵型和电辅助加热型三种。
分体壁挂式空调器是由制冷系统、通风系统和电器控制系统三大部分组成。
分体落地式空调器（柜式空调器）和其他家用空调器一样，由制冷系统、空气循环系统和电器控制系统三大部分组成。
分体式空调器的组成
制冷循环的过程
空调器的制冷循环图示
制热循环过程
热泵型空调器的制热循环
热泵型空调器的原理图
直接蒸发式空气处理设备，集制冷、除湿、加热、通风、净化于一体的空调装置。
制冷剂在蒸发器、压缩机、冷凝器、节流阀四大件之间流动。
空调器的结构和原理演示文稿
第22页，共46页。
室内机安装板 安装板应固定在能够承受室内机重量的墙上 （1）将安装板先放在墙上，在确保板安装保持 水平后，再在墙上钻孔。 （2）将安装板用螺钉固定在墙上。 （3）固定螺丝最好在8个以上。
第23页，共46页。
室内机安装时的分解
排水管可左右更换以 适应左右配管的调整
第24页，共46页。
第5页，共46页。
例子
KFR-28GW：表示T1气候类型、 分体热泵型挂壁式房间空调器， 额定制冷量为2800W
KT3C-35/A，表示T3气候类型、整 体（窗式）冷风型房间空调器，额 定制冷量为35 00W，第一次改进设 计。
提问：KFR-26GW/E KFR-50LW
KFD-32DW/BP
第6页，共46页。
空调器的结构和原理 演示文稿
第1页，共46页。
（优选）空调器的结 构和原理
第2页，共46页。
分体式，代号为F。由室内机 和室外机两部分组成
第3页，共46页。
按功能分：热泵型代号为R， 电热型，代号为D，按使用气 候环境分，可分为T1，T2， T3（查看本地应该使用哪种 类型）
第4页，共46页。
第13页，共46页。
三、新风系统 一般整体式空调器均装有新风门或混浊空气排出门。
可吸入约15％室内循环空气量的新风。而分体式空调 器只能依靠室内房门的开关来调节补充新鲜空气。 现 在有新型分体空调增加此功能。
第14页，共46页。
电磁四通阀
电磁四通阀是热泵 型空调器必不可少 的重要部件。制冷 和制热的转换是靠 四通换向阀来实现 的。
第8页，共46页。
空 室外 机结
调构 制 主要部件：
压缩机 冷
冷 凝器 轴流 风扇 贮液器
空调的结构和工作原理
空调的结构和工作原理空调是现代生活中常见的家电产品，它可以调节室内温度，提供舒适的居住环境。
那么，空调是如何实现这一功能的呢？接下来，我们将从空调的结构和工作原理两个方面来进行介绍。
首先，我们来看一下空调的结构。
空调主要由压缩机、蒸发器、冷凝器和膨胀阀等组成。
压缩机是空调的心脏，它通过压缩制冷剂气体将其压缩成高温高压气体，然后将其送入冷凝器。
在冷凝器中，制冷剂气体放出热量，被冷却成高压液体。
接下来，高压液体经过膨胀阀减压，成为低温低压液体，然后通过蒸发器蒸发，吸收室内热量，最终将室内空气冷却。
其次，我们来了解一下空调的工作原理。
空调的工作原理主要依靠制冷剂的循环流动和相变过程。
当空调启动时，压缩机开始工作，将低温低压的制冷剂气体吸入，然后通过压缩将其转化为高温高压气体。
高温高压气体通过冷凝器散发热量，变成高压液体，再经过膨胀阀减压成为低温低压液体，最后进入蒸发器。
在蒸发器中，低温低压液体制冷剂蒸发吸收室内热量，完成制冷循环。
除了以上的基本结构和工作原理，空调还有一些辅助部件，比如风扇、过滤器、控制面板等。
风扇通过循环室内空气，加速室内空气的流动，使室内空气能够更快地被制冷剂吸收热量。
过滤器则可以过滤空气中的灰尘和杂质，保持室内空气清洁。
控制面板则是用户与空调进行交互的界面，通过控制面板可以设置空调的工作模式、温度、风速等参数。
综上所述，空调的结构和工作原理是相互配合的，通过制冷剂的循环流动和相变过程，实现了室内空气的制冷和循环。
同时，辅助部件的作用也是不可或缺的，它们保证了空调的正常运行和提供了更加舒适的使用体验。
希望通过本文的介绍，能够让大家对空调的结构和工作原理有更深入的了解。
房间空调器结构及工作原理与
新风 冷风
蒸发器 室内空气
冷凝器
热风
冷媒变化分析 压缩机 （压缩） 压缩）
气体
低温 低压 气 体
●耗电做功使低温低压冷媒气体 变为高温高压气体
高 温 高 压
蒸发器 （蒸发） 蒸发）
●空气吸收冷媒的冷量使 液态冷媒变为气态
冷凝器 （冷凝） 冷凝）
●向空气放出冷媒的热量使 气态冷媒变为液态
液 体
液 体
0010503529
室外部分：室外电路比较简单, 室外部分：室外电路比较简单,主要有压缩机起动电路和 过载保护电路,室外风机电路组成。 过载保护电路,室外风机电路组成。
室外机组结构主要包括全封闭式压 缩机、室外换热器、四通换向阀、 毛细管、轴流风扇及电动机 等， 通过液阀（小管）和汽阀（大管） 与室内机连接 各部分的作用与窗式空调一样 液管和汽管里都是低压制冷剂 抽真空和充注制冷剂的部位
9
连机管管径 (Φmm) 电源线 冷媒 液 管 6.35 汽 管 9.52 规格 RVV, 3*1.5mm2以上 连接方法 Y连接 型号 R22 标准注入量(g) 880
适用面积 1313-19m2
安装时的排空气操作 1）初次安装：利用用室外机内的制冷剂裕量， 通过液阀少排，通过汽管接头排放 2）维修后安装：利用制冷剂瓶里的制冷剂，通 过维修阀反向排放 抽气操作 在维修室内机管路（如管路压扁等）或移位 安装时，要将制冷剂抽到冷凝器里面。先运行 系统15分钟，在维修阀上连接压力表，关闭液 系统15分钟，在维修阀上连接压力表，关闭液 阀让机组继续运行30秒以上，直到低压压力下 阀让机组继续运行30秒以上，直到低压压力下 降到0 降到0，关闭汽阀。（尽量不出现负压）
低温 低圧
膨胀） 膨胀阀 （膨胀）
