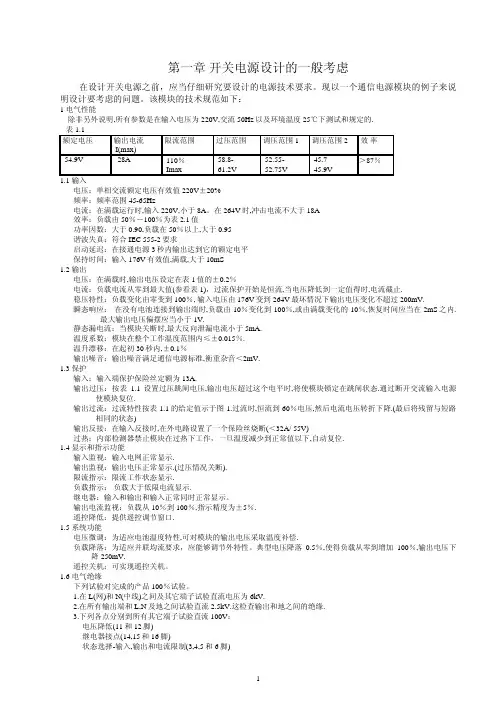

第一章开关电源设计的一般考虑在设计开关电源之前，应当仔细研究要设计的电源技术要求。
现以一个通信电源模块的例子来说明设计要考虑的问题。
该模块的技术规范如下：1 电气性能除非另外说明,所有参数是在输入电压为220V,交流50Hz以及环境温度25℃下测试和规定的.表1.1调压范围2 效率额定电压输出电流限流范围过压范围调压范围1I(max)54.9V 28A 110％ 58.8- 52.55- 45.7 ＞87％Imax 61.2V 52.75V 45.9V1.1 输入电压：单相交流额定电压有效值220V±20%频率：频率范围 45-65Hz电流：在满载运行时,输入220V,小于8A。
在264V时,冲击电流不大于18A效率：负载由50％－100％为表2.1值功率因数：大于0.90,负载在50％以上,大于0.95谐波失真：符合IEC 555-2要求启动延迟：在接通电源3秒内输出达到它的额定电平保持时间：输入176V有效值,满载,大于10mS1.2 输出电压：在满载时,输出电压设定在表1值的±0.2％电流：负载电流从零到最大值(参看表1)，过流保护开始是恒流,当电压降低到一定值得时,电流截止.稳压特性：负载变化由零变到100％, 输入电压由176V变到264V最坏情况下输出电压变化不超过200mV.瞬态响应：在没有电池连接到输出端时,负载由10％变化到100％,或由满载变化的10％,恢复时间应当在2mS之内.最大输出电压偏摆应当小于1V.静态漏电流：当模块关断时,最大反向泄漏电流小于5mA.温度系数：模块在整个工作温度范围内≤±0.015％.温升漂移：在起初30秒内,±0.1％输出噪音：输出噪音满足通信电源标准,衡重杂音＜2mV.1.3 保护输入：输入端保护保险丝定额为13A.输出过压：按表 1.1设置过压跳闸电压,输出电压超过这个电平时,将使模块锁定在跳闸状态.通过断开交流输入电源使模块复位.输出过流：过流特性按表1.1的给定值示于图1.过流时,恒流到60％电压,然后电流电压转折下降.(最后将残留与短路相同的状态)输出反接：在输入反接时,在外电路设置了一个保险丝烧断(＜32A/ 55V)过热：内部检测器禁止模块在过热下工作，一旦温度减少到正常值以下,自动复位.1.4 显示和指示功能输入监视：输入电网正常显示.输出监视：输出电压正常显示.(过压情况关断).限流指示：限流工作状态显示.负载指示：负载大于低限电流显示.继电器：输入和输出和输入正常同时正常显示。
TDK 磁芯开关电源使用手册说明书
(9) Military equipment (10) Electric heating apparatus, burning equipment (11) Disaster prevention/crime prevention equipment (12) Safety equipment (13) Other applications that are not considered general-purpose
APPLICATION
Common mode choke coils, inductors, current sensors, EMI/RFI filters
PART NUMBER CONSTRUCTION
HS72
T
22
× 6.5 × 14
Material
Core shape
Outside Diameter
øB
C
øA
HS72
T
22 × 6.5 × 14
Material
Core shape
Outside Diameter
Thickness
Inside Diameter
ɾCan be coated with epoxy. If epoxy-coated products are desired, please suffix E to part No. when ordering. Product number example: HS72 T22 6.5 14E
1.23
39.1
48.1
1880
2.14
25.6
54.7
1400
R or C
C0.5 C0.3 C0.5 C0.5 C0.5
ti 开关电源的原理和设计手册

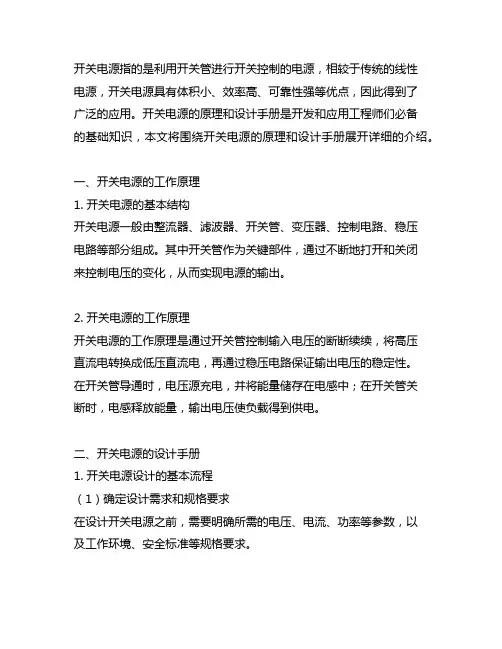

开关电源指的是利用开关管进行开关控制的电源，相较于传统的线性电源，开关电源具有体积小、效率高、可靠性强等优点，因此得到了广泛的应用。
开关电源的原理和设计手册是开发和应用工程师们必备的基础知识，本文将围绕开关电源的原理和设计手册展开详细的介绍。
一、开关电源的工作原理1. 开关电源的基本结构开关电源一般由整流器、滤波器、开关管、变压器、控制电路、稳压电路等部分组成。
其中开关管作为关键部件，通过不断地打开和关闭来控制电压的变化，从而实现电源的输出。
2. 开关电源的工作原理开关电源的工作原理是通过开关管控制输入电压的断断续续，将高压直流电转换成低压直流电，再通过稳压电路保证输出电压的稳定性。
在开关管导通时，电压源充电，并将能量储存在电感中；在开关管关断时，电感释放能量，输出电压使负载得到供电。
二、开关电源的设计手册1. 开关电源设计的基本流程（1）确定设计需求和规格要求在设计开关电源之前，需要明确所需的电压、电流、功率等参数，以及工作环境、安全标准等规格要求。
（2）选择合适的开关元件和辅助元件根据设计需求，选择合适的开关管、变压器、电感、电容等元件，保证电源的性能和可靠性。
（3）设计控制电路和稳压电路通过合理的控制电路和稳压电路设计，实现对输入电压的精确控制和输出电压的稳定性。
（4）进行系统仿真和调试利用仿真软件对设计的开关电源进行系统仿真，验证电源的性能和稳定性，并在实际电路中进行调试和优化。
2. 开关电源的设计要点（1）电源的高效率高效率是开关电源设计的重要目标，可通过合理选择元件和优化电路结构来提高电源的效率。
（2）电源的稳定性稳定的输出电压是电源设计的关键，需要通过稳压电路和反馈控制来保证电源输出的稳定性。
（3）电源的过流、过压、过温保护为了保护电源和负载安全，需要在设计中考虑过流、过压、过温保护功能，避免出现意外故障和损坏。
（4）电源的EMI设计开关电源在工作时会产生电磁干扰，需要在设计中考虑电源的EMI设计，减小对周围电路的干扰。
中达开关电源维护操作手册

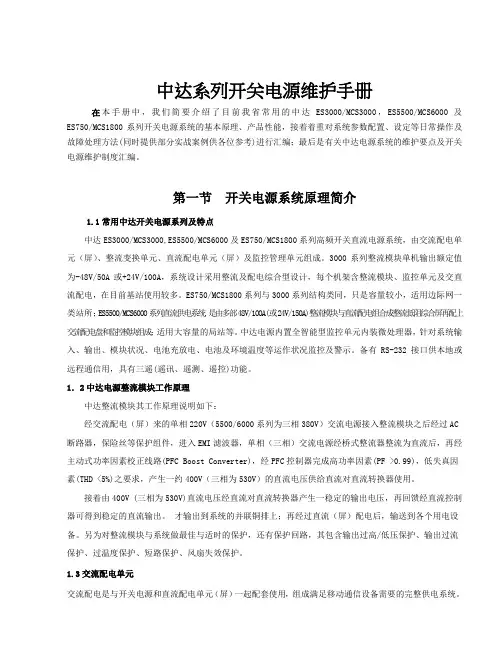

中达系列开关电源维护手册在本手册中，我们简要介绍了目前我省常用的中达ES3000/MCS3000，ES5500/MCS6000及ES750/MCS1800系列开关电源系统的基本原理、产品性能，接着着重对系统参数配置、设定等日常操作及故障处理方法(同时提供部分实战案例供各位参考)进行汇编；最后是有关中达电源系统的维护要点及开关电源维护制度汇编。
第一节开关电源系统原理简介1.1常用中达开关电源系列及特点中达ES3000/MCS3000,ES5500/MCS6000及ES750/MCS1800系列高频开关直流电源系统，由交流配电单元（屏）、整流变换单元、直流配电单元（屏）及监控管理单元组成。
3000系列整流模块单机输出额定值为-48V/50A或+24V/100A，系统设计采用整流及配电综合型设计，每个机架含整流模块、监控单元及交直流配电，在目前基站使用较多。
ES750/MCS1800系列与3000系列结构类同，只是容量较小，适用边际网一类站所；ES5500/MCS6000系列直流供电系统,是由多部48V/100A(或24V/150A)整流模块与直流配电组合成整流低阻综合屏再配上交流配电盘和监控模块组成；适用大容量的局站等。
中达电源内置全智能型监控单元内装微处理器，针对系统输入、输出、模块状况、电池充放电、电池及环境温度等运作状况监控及警示。
备有RS-232接口供本地或远程通信用，具有三遥(遥讯、遥测、遥控)功能。
1．2中达电源整流模块工作原理中达整流模块其工作原理说明如下：经交流配电（屏）来的单相220V（5500/6000系列为三相380V）交流电源接入整流模块之后经过AC 断路器，保险丝等保护组件，进入EMI滤波器，单相（三相）交流电源经桥式整流器整流为直流后，再经主动式功率因素校正线路(PFC Boost Converter)，经PFC控制器完成高功率因素(PF >0.99)，低失真因素(THD <5%)之要求，产生一约400V（三相为530V）的直流电压供给直流对直流转换器使用。
12W机壳式AC-DC降压开关电源AP21-12W12N技术手册.0
AP21-12W12N产品技术手册12W机壳式AC-DC降压开关电源第一章产品概述1.1.简介AP21-12W12N是一款小体积机壳式开关电源，交流直流两用，输入电压85~264Vac/100~370Vdc，超低纹波、超低功耗、高效率、安全隔离、高可靠性等优点；符合IEC60950、EN60950、UL60950认证标准，外设无需在增加EMI相关元器件，大幅降低用户设计门槛；户无需考虑稳定性，即使在及其复杂的电压环境下，也能够稳定输出。
1.2.产品特点●输入电压：国际通用全电压交流输入85~264Vac/100~370Vdc；●静态功耗：<0.1W；●超低纹波：满负载纹波90mV；●超小体积：70x39x31mm；●认证标准：符合IEC60950、EN60950、UL60950认证标准，外设无需在增加EMC相关元器件；●保护措施：过压保护，过流保护，短路保护，过温保护；●优质方案：使其工作效率大幅提高；●优质器件：105℃优质品牌电解电容；●工作温度：最高可在70℃环境温度下工作。
1.3.应用场景●工业设备；●仪器仪表；●电磁阀，继电器；●大型广告牌；●充电桩；●安防设备；●智能家居；●交通信号灯，智慧路灯；●RF通信基站设备。
第二章规格参数2.1.极限参数2.2.工作参数2.3.工作效率与负载2.4.开机启动时间INPUT:AC120V OUTPUT:12V1A INPUT:AC230V OUTPUT:12V1A 2.5.满载工作纹波INPUT:AC120V OUTPUT:12V1A INPUT:AC230V OUTPUT:12V1A2.6.工作频率INPUT:AC120V OUTPUT:12V1A INPUT:AC230V OUTPUT:12V1A 2.7.特性曲线-降额设计注：①对于输入电压为85-100VAC/120-140VDC,需在温度降额的基础上进行输入电压降额；②本产品适合在自然风冷却环境中使用，如在密闭环境中使用请咨询我司FAE。
艾默生开关电源维护操作手册精简版
艾默生开关电源维护手册目录第一章基本原理 3一、系统的工作原理 3二、产品型号说明 3三、负载下电和电池保护 4 第二章基本面板图形 5一、全省使用的艾默生开关电源型号清单 6二、几种常见的监控模块面板图形及说明 6三、几种常见的整流模块面板图形及说明7 第三章参数设立部份9一、开关电源常用参数设立9二、几种常用开关电源监控模块参数设立101.PS481000-2/100开关电源（PSM-A监控模块）102.PS48300-1A/30开关电源（PSM-A10监控模块）3136 3.Ps24600-75、PS48400-2C/50开关电源（PSM-A11监控模块）的菜单结构4.PS48600-3/2900开关电源（MF500监控模块）375.PSM-7监控模块(PS24480-40开关电源) 43 第四章维护制度格式流程56第一章 基本原理1.系统的工作原理开关电源的系统工作原理如图1-1所示, 所示市电380V/220V 经交流配电(或交流配电柜)分路进入整流模块, 经各整流模块整流得到的-48V/24V 直流电通过汇接进入直流配电, 分多路提供应通信设备使用；正常情况下, 系统运营在并联浮充状态, 即整流模块、负载、蓄电池并联工作, 整流模块除了给通信设备供电外, 还为蓄电池提供浮充电流；当市电断电时, 整流模块停止工作, 由蓄电池给通信设备供电, 维持通信设备的正常工作；市电恢复后, 整流模块重新给通信设备供电, 并对蓄电池进行充电, 补充消耗的电量。
图1-1二、 产品型号说明(这里列举PS48600-3/2900-X1, PS481000-5/100、EPC4875/25户外电源柜三种型号)系统型号说明:3 / 2900400A,600A 两种）PS 48 XXXPS 48 XXX - 3 / 2900-XX 整流模块额定功率（2900W ）电源系统版本号输出额定电流（有400A,600输出额定电压（-48V ）电源系统扩展版本号（X1，X2，X3，X4，X5）PS 48 1000 -5 / 100整流模块额定电流（100A）版本号输出额定电流（1000A）输出额定电压（-48V）EPC 48 75 / 25 AA：南方型 B：北方型25A整流模块额定电流75A额定电压48V户外电源柜（Emerson Power Cabinet)整流模块型号说明:版本号输出额定电流（100A）输出额定电压（-48V）监控模块型号说明:3*2U）三、负载下电和电池保护负载下电和电池过放电保护的工作过程如图1-3所示。
台湾明纬开关电源选型手册
外形尺寸 安全
(mm)
注5
58 ╳ 45 ╳ 21 UTE
65 ╳ 45 ╳ 21 UTE
70 ╳ 48 ╳ 21 UTE
89 ╳ 51 ╳ 21 UTE
102 ╳ 66 ╳ 23 UTE
单组输出附加充电功能
型号
AD-55A AD-55B AD-155A AD-155B AD-155C
功 率 输入
DC 输出电流(A)
15 S
3
1.3
0.7
AK
A
图:A
S-25-
25 F
5
S-35-
35 S
7
2.1
1.7 1.1
3
2.4 1.5
ABHK AHK
UTE A B
S-40-
40 F
8
3.5
2.8 1.8
ABHK UTE B
S-50-
50 S
10
4.2
3.4 2.1
AHK
C
S-60-
60 F
12
5
4 2.5
ABHK UTE C
7
T-50B
50 S
5
T-50C
50 S
4
T-50D
50 S
3
T-60A
60 F
5
T-60B
60 F
5
T-60C
60 F
5
IT-60D 60 F
3
IT-60F 100 F
3
T-100C 100 S
10
T-100D 100 S
6
T-115 100 F 12 10
PT-45A 45 F
3
PT-45B 45 F
Get格雅Power Supply智能高频开关电源系统说明书
Power Supply智能高频开关电源系统说明书Power Supply智能高频开关电力操作电源系统用户说明书出版状态标准日期2002年7月第1版 2004年9月第2版BOM编号 31010132成都市雨田骏科技开展2004年版权所有，保存一切权利，内部交流使用。
在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书〔软件等〕的一局部或全部，不得以任何形式〔包括资料和出版物〕进行传播。
版权所有，侵权必究。
内容如有改动，不另行通知。
Copyright ©2004by Yutianjun Industry Co.，Ltd..All rights reserved.The information in this document is subject to change without notice. No part of this document may in any form or by any means (electronic，mechanical，micro-copying，photocopying，recording or otherwise) be reproduced，stored in a retrieval system or transmitted without prior written permission from Yutianjun Industry Co., Ltd.出版说明内容介绍欢送您使用雨田骏公司的产品。
本手册主要介绍电力操作电源系统自冷系列产品，包括系统原理篇和使用维护篇两大局部，较详细地描述了系统及组成局部的工作原理和使用维护方法，并列举了一些系统常见故障的处理方法，适合电力操作电源〔直流屏〕用户、电源维护工程师使用。
读者对象电力操作电源用户维护工程师本书的约定警告高压在高压存在的地方粘贴此标记。
保护性接地端在机柜底框架保护接地端上加此标记牌。
中达开关电源维护操作手册(精简版)
4.3 ES5500系列故障处理------------------------------------------P54
4.4 MCS6000故障排查方法-----------------------------------------P58
1.3交流配电单元------------------------------------------------P4
1.4直流配电单元------------------------------------------------P4
1．5监控单元----------------------------------------------------P5
第五节中达电源系统维护保养要点------------------------------------P65
5.1清洁与保养---------------------------------------------------P65
5.2整流模块的移出与替换-----------------------------------------P65
2．2整流模块
本整流模块容量为-48V/50A，可多个并联自动均流，同时接受来自监控单元的监控，下图为整流模块外观图。
2．2.1技术参数
2.2.1.1交流输入
(1)输入电压：220Vac30%单相，三线式
(2)输入电流：< 15A (额定输入)
(3)频率：47Hz～63Hz
(4)功率因数：> 0.99 (额定输入)
3.1中达开关电源系统安装程序如下--------------------------------P15
艾默生开关电源用户手册31010887
艾默生开关电源用户手册31010887PS48400-2C/50智能高频开关电源系统用户手册E1-20020314-C-1.0PS48400-2C/50智能高频开关电源系统用户手册资料版本E1-20020314-C-1.0BOM编码31010887艾默生网络能源有限公司为客户提供全方位的技术支持，客户可与就近的艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公司总部联系。
艾默生网络能源有限公司地址：深圳市龙岗区坂雪岗工业区华为基地电气厂房一楼、三楼邮编：518129公司网址：或 E-mail：info@版权声明艾默生网络能源有限公司版权所有，保留一切权利。
在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。
版权所有，侵权必究。
内容如有改动，恕不另行通知。
Copyright by Emerson NetworkPower Co.,Ltd.All rights reserved.The information in this document is subject to change without notice. No part of this document may in any form or by any means (electronic, mechanical, micro-copying, photocopying, recording or otherwise) be reproduced, stored in a retrieval system or transmitted without prior written permission from Emerson Network Power Co.,Ltd.内容介绍本手册介绍了PS48400-2C/50智能高频开关电源系统的组成、安装、调测、日常使用维护及故障的应急处理。
菲尼克斯开关电源选型手册2014
INTERFACE 电源|创新电源菲尼克斯电气的电源产品具有多种显著的优点，例如宽域的输入和多种国际认证确保了产品可在世界任何地方使用，在不稳定的电网中也能可靠输出，以及有压降补偿，同时将因电源故障而导致的停工时间降到最低。
三种产品系列覆盖了所有的应用领域：通用的QUINT电源，超薄的MINI电源和扁平的STEP电源。
优质的电源对复杂系统的功能是否可靠具有决定性作用。
菲尼克斯电气的电源产品依靠宽域的输入范围可以简单的与各种电压等级输电网相连，这就是为什么菲尼克斯电气的电源产品可在全世界范围可靠应用。
该产品有多种国际认证，包括CB图表，GL认证和IT应用的UL60950认证。
内置的大容量电容器为产品提供了高可靠性，保证了超过20ms的满负荷缓冲输出。
即使存在静态压降，或供电电压传输故障，或一相故障时，所有电源仍能可靠工作。
当负载启动时，如产生高电涌电流，则会造成压降，这时可由功率裕度进行补偿。
有监视报警功能诊断不允许的操作状态，以保证您系统的最大利用率。
标准尺寸为45-90mm的导轨安装插座，可方便的与成套件，维修单元和其它电气设备连接。
请参见2005年英文样本第432页灵活的安装附件，例如安装在S7导轨上的适配器或AC/DC电涌保护。
第166页保险丝模块，用于灯类的负载或变压器，防止电流过载请参见2005年英文样本第433页QUINT EX和根据EN50021设计的保护类型“n”冗余模块QUINTDIODE适用于防爆2区的场合。
第154-155页功能强大的QUINT POWER电源应用于通用控制柜，功率高达1000W，且有宽域输入范围。
第148-153页即使供电电压故障，电源仍可通过不中断电源QUINT BUFFER和QUINT DC-UPS确保系统安全操作。
第156-157页小巧超薄的电源MINI极大的节约了空间，最大功率可达100W。
第158-163页ASI QUINT电源为所有的AS-I系统供电。
SPS5000X系列宽范围可编程直流开关电源数据手册说明书
数据手册产品综述SPS5000X系列是一款可提供宽范围单路输出，多路输出，限定功率的可编程直流开关电源。
该系列包含16种机型，具备40V,50V,80V,160V额定输出电压，180W,360W,720W,1080W的最大输出功率。
用户可串联两台或并联最多3台同型号电源。
本系列产品通过组合可以满足用户0~320V,0~270A的组合选型，最大组合功率可达3240W，满足不同的应用场景。
SPS5000X系列可编程直流开关电源配备了2.4英寸高亮度OLED显示屏，拥有友好的人机交互界面和优异的性能指标，设置最小分辨率为1mV/1mA。
输出电压，电流上升速度可调，具有恒压，恒流两种输出模式，也支持List序列编程模式，同时具备过压，过流，过功率，过温全方位保护，高精度，低噪声，可靠性高等特点。
标配LAN/USB通讯接口，模拟控制接口，产品可通过Web网页进行远程控制。
可广泛应用于多种要求苛刻的测试场所，例如电源行业，实验室通用测试，LED照明行业，汽车电子等多种领域。
特性与优点额定电压：40V，50V ，80V，160V 额定输出功率：180 W，360W，720W，1080W定功率输出，满足电压，电流宽范围输出，高效率开关型电源CV，CC优先模式选择，更好的保护待测物快速输出响应时间<1ms电压，电流上升/下降速率可调设置，回读分辨率1 mV，1mA自带泄放电路控制，关机后可将输出电容中的电量泄放置安全电压以下支持远端电压补偿Sense功能支持本地List功能50步编辑，USB导入List序列文件外部模拟量电压，电阻控制，电压，电流监控输出过电压、过电流、限功率、过温保护，安全可靠2.4英寸OLED高亮度显示屏，可拥有170度宽广的观察视角配置USB，LAN标准通信接口，选配USB-GPIB模块拥有1/2，1/3，1/6机架尺寸的外形，灵活组装内嵌了Web Server，无需安装驱动软件和上位机软件，通过浏览器即可对仪器进行远程控制1 SPS5000X系列宽范围可编程直流开关电源数据手册SPS5000X 系列宽范围可编程直流开关电源数据手册 2设计特色宽范围输出在限定输出功率条件下，电压电流量程自动切换，在一台电源上实现多种电压和电流的组合输出。
常见开关电源参数设置手册
常见开关电源参数设置手册目录一.艾默生幵关电源系列系列监控模块1. 电池参数（基本参数）设置方法：2. 下电保护参数设置方法：3. 电池充电参数设置方法：4. 电池参数（电池测试参数）设置方法:5. 电池参数（温补参数）设置方法：6. 系统参数设置方法：7. 通信参数设置方法监控模块参数设置1.模块启动说明2.3.4.5.二.动力源幵关电源参数设置DKD31监控模块参数设置DUM-48/50H 系统人机界面由显示屏、 指示灯和键盘三部分组成，显示屏为中文液晶显示，指示灯分红、绿色，键盘采用4键式，图7-1是DKD31 显示屏、操作键示意图。
正面平视界面，4个操作键呈左右上下排位。
在界面显示屏菜单中有同的菜单中它们的功能不同一组非黑色字体，以下简称“高亮字”，其余为黑体字，任何界面查询或参数设置均需将被查询或设置菜单调成“高亮字” ，再按确认键才能翻开被查询页或进行参数调整与系统控制。
上键一一上移键：页面含有“▲”符号内容菜单选择向上翻页；参数设置数字增加。
下键一一下移键：页面含有“▼”符号内容菜单选择向下翻页；参数设置数字减小。
左键——页面选择（返回）键：菜单水平方向（数）字的高亮循环左移；返回上级菜单。
右键——.确认键：菜单选择、参数设置确认设置保存；菜单水平方向（数）字的高亮循环右移。
1、数字及项目的修改对于可以进行校准或者调节的项目，如“交流参数、电池参数、系统参数、节能参数”等，是可以进行修改的。
一般地，由“系统主菜单”，再高亮“参数设置” ，进入“输入密码”页，参阅“ 2、密码的输入” ，确认点开“参数设置”屏可以进行相关内容的修改。
2、密码的输入密码：“ 123”出厂已设定。
在进入首页初始化数据后，即出现图7-1 屏状态。
按右键显示“系统主菜单” ，如图7-2-1 。
按下键，高亮“参数设置” 如图7-2-2 。
此时按右键确认，弹出图7-2-3 ，在高亮字处按上键或下键，更改数值，更改后按右键逐个输入密码，输入后按右键确认如图7-2-4可以查看（或调整）“参数设置”屏中的菜单数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见开关电源参数设置手册目录一．艾默生开关电源系列 (1)1.1M500系列监控模块 (1)1.2PSM-A监控模块参数设置 (5)二．动力源开关电源参数设置 (12)2.1 DKD31监控模块参数设置 (12)2.2 DKD51型系统控制操作与参数设置 (18)三．中兴通讯开关电源参数设置 (22)3.1ZXDU68 开关电源CSU监控模块设置 (22)四．中达电通开关电源参数设置 (26)4.1MCR3000开关电源监控参数设置 (26)五．珠江开关电源参数设置 (33)5.1 CU2000H监控模块参数设置 (33)六．普天洲际开关电源参数设置 (35)6.1洲际DK04C监控模块参数 (35)一．艾默生开关电源系列1.1M500系列监控模块1.电池参数（基本参数）设置方法：2.下电保护参数设置方法：3.电池充电参数设置方法：4.电池参数（电池测试参数）设置方法：5.电池参数（温补参数）设置方法：6.系统参数设置方法：7.通信参数设置方法1.2PSM-A监控模块参数设置1.模块启动说明2.直流参数：设置3.系统管理：电池管理4.系统管理：控制5.系统管理：其它二．动力源开关电源参数设置2.1 DKD31监控模块参数设置DUM-48/50H系统人机界面由显示屏、指示灯和键盘三部分组成，显示屏为中文液晶显示，指示灯分红、绿色，键盘采用4键式，图7-1是DKD31显示屏、操作键示意图。
图7-1 DKD31显示屏、操作键示意图DKD31型控制器的4个操作键，在不同的菜单中它们的功能不同，操作键在菜单中功能如下：正面平视界面，4个操作键呈左右上下排位。
在界面显示屏菜单中有一组非黑色字体，以下简称“高亮字”，其余为黑体字，任何界面查询或参数设置均需将被查询或设置菜单调成“高亮字”，再按确认键才能翻开被查询页或进行参数调整与系统控制。
上键——上移键：页面含有“▲”符号容菜单选择向上翻页；参数设置数字增加。
下键——下移键：页面含有“▼”符号容菜单选择向下翻页；参数设置数字减小。
左键——页面选择（返回）键：菜单水平方向（数）字的高亮循环左移；返回上级菜单。
右键——.确认键：菜单选择、参数设置确认设置保存；菜单水平方向（数）字的高亮循环右移。
1、数字及项目的修改对于可以进行校准或者调节的项目，如“交流参数、电池参数、系统参数、节能参数”等，是可以进行修改的。
一般地，由“系统主菜单”，再高亮“参数设置”，进入“输入密码”页，参阅“2、密码的输入”，确认点开“参数设置”屏可以进行相关容的修改。
2、密码的输入密码：“123”出厂已设定。
在进入首页初始化数据后，即出现图7-1屏状态。
按右键显示“系统主菜单”，如图7-2-1。
按下键，高亮“参数设置”如图7-2-2。
此时按右键确认，弹出图 7-2-3，在高亮字处按上键或下键，更改数值，更改后按右键逐个输入密码，输入后按右键确认如图7-2-4。
可以查看（或调整）“参数设置”屏中的菜单数据。
操作过程如图7-2-1至图7-2-4。
图7-2-1图 7-2-2图7-2-3图 7-2-43、页面操作在任意一层页面，返回上层菜单；可直接操作页面选择键，进入上层菜单或回首页。
在页面中右上角或右下角显示有标记“▲”或“▼”，表示本页容未尽续翻上（下）页。
按上移键：页面上翻；按下移键：页面下翻；4、电池参数设置：由“参数设置”屏确认点开“电池参数”页，图7-6-2是电池参数设置屏。
可参看直流电压、一次、二次下电，电池组容量，均充、浮充电压等参数。
见符号“▼”可按下翻键，对电池相关参数（调整）设置。
一般为出厂参数设置。
如图7-6-4、图7-6-5。
系统配置1个电池电流检测分流器，显示如图7-6-3电池标称容量为两路电池标称容量和。
系统配置2个电池电流检测分流器，显示如图7-6-2，电池标称容量分别显示。
图7-6-2 图 7-6-3图7-6-4 图7-6-55、系统参数设置：由“参数设置”屏中高亮“系统参数”，按确认键翻开“系统参数”屏。
可以对故障主动回报、时间、清除故障记录、恢复缺省设置进行（变更）设置。
见图7-6-6、图7-6-7。
图7-6-6中的为主动回报时用户设置的。
清除故障记录、恢复缺省设置是比较重要的系统操作，会出现如图7-6-8、7-6-9的提示信息，请用户慎重操作。
图7-6-6图7-6-7图7-6-8图7-6-9图7-6-10图7-6-112.2 DKD51型系统控制操作与参数设置DUM-48/50H系列开关电源系统控制器人机界面由显示屏、指示灯和键盘三部分组成，其外型示意图参见图2-3，控制器面板液晶屏上方有红灯、黄灯和绿灯三个指示灯，液晶屏下方有4个按键。
DKD51型控制器指示灯功能说明参见表2-1，按键功能说明参见表2-2。
1.控制器设置①主屏系统上电，控制器工作后显示如图6-1-1，几秒后显示主屏如图6-1-2，按“↓”键显示如图6-1-3界面。
图6-1-1 图6-1-2 图6-1-3图6-1-4 图6-1-5主屏显示系统的基本状态。
当系统为标准配置而未配置环境量检测单元时，主屏不显示环境检测量；如系统配置环境量检测单元，则主屏显示环境检测量，图6-1-3显示向下翻页标志如图6-1-4。
在主屏按“”键进入下级菜单可以进行系统信息查询和操作，如图6-1-5所示。
②密码输入屏用户要进入“参数设置”或者“控制输出”界面操作界面时，要输入用户密码“123”，如图6-2-1所示。
在用户输入密码后，如果3分钟没有对按键操作，液晶屏将关闭背光，密码失效，若要进入必须重新输入密码。
图6-2-1 图6-2-2进入密码屏后，第一位的数字处于反显状态，按“↑↓”键可以调整数字大小，按“”键返回上一级菜单，按“”键使下一个需修改的数字处于反显状态；在修改过程中，若要重新输入上一个数字可按“”键，上一个数字将处于反显修改状态。
正确输入最后一个数字后，按“”键进入下一级菜单。
如果密码输入错误，会提示“密码错误！”如图6-2-2所示，此时重新输入正确密码即可。
2.参数设置在图6-1-5中按“↑↓”键选择“参数设置”，按“”键进入图6-4-1界面，可以查看并修改系统运行参数，进入需要输入密码，操作方法见“密码输入屏”。
如果系统配置环境量检测，在图6-4-1界面按“↑↓”键菜单会滚动显示，出现“系统参数”，如图6-4-2显示。
图6-4-1 图6-4-2●交流参数在图6-4-1界面中按“↑↓”键选择“交流参数”，再按“”和“↓”键进入图6-4-3～6-4-4界面，此时按“↑↓”键可以上下选择要修改的参数；在要修改的参数处按“”键，如图6-4-5界面，参数处于反显状态，可以按“↑↓”键进行修改，修改后按“”键保存参数，按“”键恢复修改前参数，返回图6-4-3～6-4-4界面。
图6-4-3 图6-4-4 图6-4-5在图6-4-1界面按“↑↓”键选择“直流参数”，按“”键进入图6-4-6界面；选择“基本参数”后按“”键进入图6-4-7界面。
参数修改的方法同“交流参数”修改方法。
图6-4-6 图6-4-7 在图6-4-6界面选择“分柜配置”后，按“”键进入图6-4-8～6-4-15界面。
参数修改的方法同“交流参数”修改方法。
图6-4-8 图6-4-9 图6-4-10 图6-4-11图6-4-12 图6-4-13 图6-4-14 图6-4-15●电池参数在图6-4-1界面按“↑↓”键选择“电池参数”，按“”键进入图6-4-16～图6-4-21界面。
参数修改的方法同“交流参数”修改方法。
图6-4-16 图6-4-17 图6-4-18图6-4-19 图6-4-20 图6-4-21●下电参数在图6-4-1界面按“↑↓”键选择“下电参数”，按“”键进入图6-4-22～图6-4-24界面。
参数修改的方法同“交流参数”修改方法。
图6-4-22 图6-4-23 图6-4-24在图6-4-1界面按“↑↓”键选择“系统参数”，按“”键进入图6-4-25～图6-4-27界面。
其中和系统时间可以按位逐个修改，进行“清除告警记录”和“清除运行记录”操作时会弹出如图6-4-28界面，选择“确认”后弹出图6-4-29界面，还没有结束的告警记录不清除；进行“恢复缺省设置”操作时会弹出图6-4-30界面，选择确认后弹出图6-4-31界面。
参数修改的方法同“交流参数”修改方法。
图6-4-25 图6-4-26 图6-4-27图6-4-28 图6-4-29 图6-4-30图6-4-31●节能参数在图6-4-1界面按“↑↓”键选择“节能参数”，按“”键进入图6-4-32～图6-4-35界面。
节能参数是系统需要节能时设置的参数，根据模块最佳效率点和用户负载情况设置这些参数。
参数修改的方法同“交流参数”修改方法。
图6-4-32 图6-4-33 图6-4-34 图6-4-35三．中兴通讯开关电源参数设置3.1ZXDU68 开关电源CSU监控模块设置监控单元的操作界面由LCD和按键组成，如图4-1所示。
按键说明如表4-1所示。
通过监控单元的操作界面，可在现场查看系统的实时运行数据、历史数据以及修改系统工作参数。
1.系统操作界面监控单元开机后，经过自检和初始化，LCD弹出主菜单界面，如图4-2所示。
四．中达电通开关电源参数设置4.1MCR3000开关电源监控参数设置开机时首页画面显示:V(电压):直流供电系统输出电压。
I(电流):供电系统总负载电流。
按“参数”键进入系统操作参数设置菜单。
系统操作参数设定 :系统参数画面显示:利用按键 A (上页)键， B (下页)键调整选项;C (选择)键设定资料，D (上层)键回上一层菜单设定充电状态现在是浮充浮充浮充均充设定上层利用按键 A (浮充)键， B (均充)键设定状态值;C (设定)键设定资料，D (上层)键回上层其它查看资料浮均充电压设定设定浮充电压设定均充电压上页下页选择上层利用按键 A (上页)键， B (下页) 键设定参数值;C (选择设定)键设定资料D (上层)键回上层其它查看资料48V 24V利用按键 A (+)键， B (-)键设定参数值;C (设定)键设定资料，D (上层)键回上层其它查看资料48V 24V利用按键 A (+)键， B(-)键设定参数值;C (设定)键设定资料，D (上层)键回上层其它查看资料电池功能设定画面显示:利用按键 A (上页)键， B (下页)键调整选项;C (选择)键设定资料，D (上层)键回上层其它查看资料电池容量设定画面显示:利用按键 A (上页)键， B (下页)键调整选项;C (选择) 键设定资料D (上层)键回上层其它查看资料电池最大容量是600 AH600 AH+ - 设定上层利用按键 A (+)键， B(-)键设定参数值;C (设定)键设定资料，D (上层)键回上层其它查看资料低压隔离跳脱画面显示:利用按键 A (上页)键， B (下页)键调整选项;C (选择)键设定资料，D (上层)键回上层其它查看资料利用按键 A (上页)键， B (下页)键调整选项;C (选择)键设定资料，D (上层)键回上层其它查看资料低压隔离控制是自动自动自动手动设定上层利用按键 A (自动)键， B (手动)键选择功能;C (设定)键设定资料，D (上层)键回上层其它查看资料利用按键 A (上页)键， B (下页)键调整选项;C (选择)键设定资料，D (上层)键回上层其它查看资料利用按键 A (+)键， B(-)键设定参数值;C (设定)键设定资料，D (上层)键回上层其它查看资料五．珠江开关电源参数设置5.1 CU2000H监控模块参数设置1.监控模块主界面2.监控主菜单显示3.电池参数设置控制模块有电池管理的功能，能根据电池电流和电压自动确定电池的状态，从而控制整流器电压，对电池进行维护。
