雷达液位计选型手册

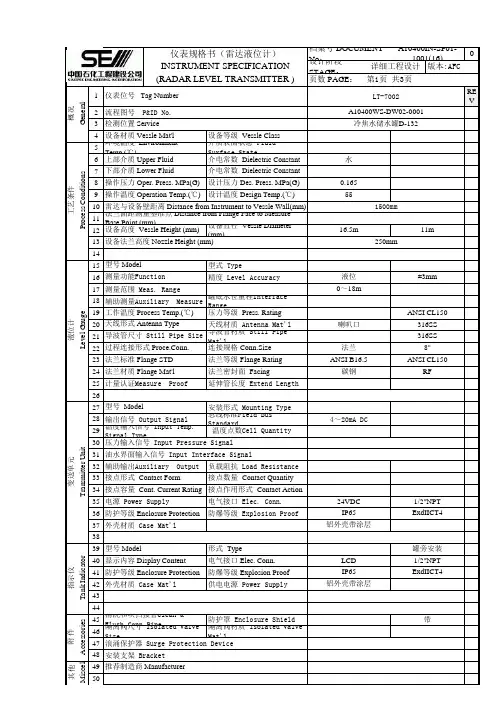

雷达液位计规格书
1REV234567891011121314151617181920212223242526272829303132333435363738394041424344454647484950罐旁安装LCD 1/2"NPT 外壳材质 Case Mat'l 铝外壳带涂层指示仪T a n k I n d i c a t o r型号 Model形式 Type显示内容 Display Content 电气接口 Elec. Conn.电源 Power Supply电气接口 Elec. Conn.24VDC 1/2"NPT 防护等级 Enclosure Protection 防爆等级 Explosion ProofIP65ExdIICT4接点形式 Contact Form 接点数量 Contact Quantity 接点容量 Cont. Current Rating 接点作用形式 Contact Action压力输入信号 Input Pressure Signal 油水界面输入信号 Input Interface Signal 辅助输出Auxiliary Output 负载阻抗 Load Resistance 4～20mA DC温度输入信号 Input Temp. Signal Type温度点数Cell Quantity变送单元T r a n s m i t t e r U n i t型号 Model安装形式 Mounting Type 输出信号 Output Signal 总线标准Field Bus Standard法兰材质 Flange Mat'l 法兰密封面 Facing 碳钢RF计量认证Measure Proof 延伸管长度 Extend Length 过程连接形式 Proce.Conn.连接规格 Conn.Size 法兰8"法兰标准 Flange STD 法兰等级 Flange Rating ANSI B16.5ANSI CL150天线形式 Antenna Type 天线材质 Antenna Mat'l 喇叭口316SS 导波管尺寸 Still Pipe Size 导波管材质 Still Pipe Mat'l 316SS 辅助测量Auxiliary Measure 罐底水位量程Interface Range工作温度 Process Temp.(℃)压力等级 Press. Rating ANSI CL150液位±3mm测量范围 Meas. Range0～18m设备法兰高度 Nozzle Height (mm)250mm液位计L e v e l G a u g e型号 Model型式 Type测量功能Function 精度 Level Accuracy法兰面距测量基准点 Distance from Flange Face to Measure Base Point (mm)设备高度 Vessle Height (mm)设备直径 Vessle Diameter (mm)16.5m11m操作温度 Operation Temp.(℃)设计温度 Design Temp.(℃)55雷达与设备壁距离 Distance from Instrument to Vessle Wall(mm)1500mm下部介质 Lower Fluid 介电常数 Dielectric Constant操作压力 Oper. Press. MPa(G)设计压力 Des. Press. MPa(G)0.165工艺条件P r o c e s s C o n d i t i o n s环境温度 Environment Temp.(℃)介质表面状态 Fluid Surface State上部介质 Upper Fluid介电常数 Dielectric Constant 水检测位置 Service 冷焦水储水罐D-132设备材质 Vessle Mat'l 设备等级 Vessle Class(RADAR LEVEL TRANSMITTER )页数 PAGE ：第1页 共3页概况G e n e r a l仪表位号 Tag NumberLT-7002流程图号 P&ID No.A10400WS-DW02-0001仪表规格书（雷达液位计）档案号 DOCUMENT No ：A10400IN-SP01-1001(16)INSTRUMENT SPECIFICATION 设计阶段 STAGE ：详细工程设计版本:AFC IP65ExdIICT4外壳材质 Case Mat'l 供电电源 Power Supply铝外壳带涂层防护等级 Enclosure Protection 防爆等级 Explosion Proof 带隔离阀尺寸 Isolated Valve Size 隔离阀材质 Isolated Valve Mat'l清洗和吹扫接管Clean & Flush Conn.Pipe防护罩 Enclosure Shield安装支架 Bracket其他M i s c e l l推荐制造商 Manufacturer 附 件A c c e s s o r i e s浪涌保护器 Surge Protection Device本表数据未经SEI书面允许不得扩散至第三方1REV2345678910111213141516171819202122232425262728293031323334353637383940414243444546说明 NOTES ：带20m连接电缆。

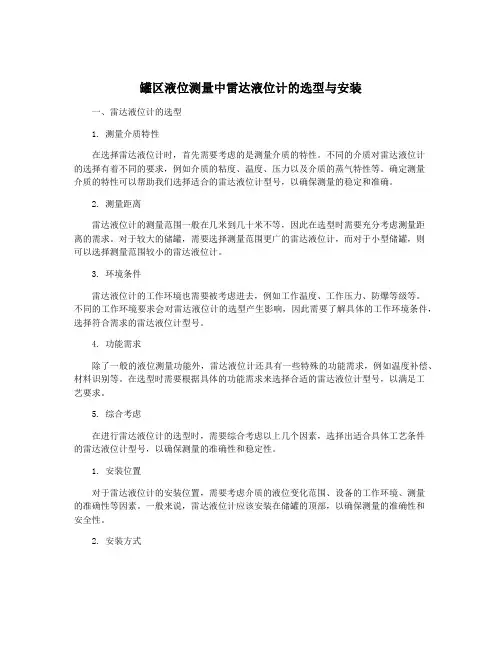

罐区液位测量中雷达液位计的选型与安装
罐区液位测量中雷达液位计的选型与安装一、雷达液位计的选型1. 测量介质特性在选择雷达液位计时，首先需要考虑的是测量介质的特性。
不同的介质对雷达液位计的选择有着不同的要求，例如介质的粘度、温度、压力以及介质的蒸气特性等。
确定测量介质的特性可以帮助我们选择适合的雷达液位计型号，以确保测量的稳定和准确。
2. 测量距离雷达液位计的测量范围一般在几米到几十米不等，因此在选型时需要充分考虑测量距离的需求。
对于较大的储罐，需要选择测量范围更广的雷达液位计，而对于小型储罐，则可以选择测量范围较小的雷达液位计。
3. 环境条件雷达液位计的工作环境也需要被考虑进去，例如工作温度、工作压力、防爆等级等。
不同的工作环境要求会对雷达液位计的选型产生影响，因此需要了解具体的工作环境条件，选择符合需求的雷达液位计型号。
4. 功能需求除了一般的液位测量功能外，雷达液位计还具有一些特殊的功能需求，例如温度补偿、材料识别等。
在选型时需要根据具体的功能需求来选择合适的雷达液位计型号，以满足工艺要求。
5. 综合考虑在进行雷达液位计的选型时，需要综合考虑以上几个因素，选择出适合具体工艺条件的雷达液位计型号，以确保测量的准确性和稳定性。
1. 安装位置对于雷达液位计的安装位置，需要考虑介质的液位变化范围、设备的工作环境、测量的准确性等因素。
一般来说，雷达液位计应该安装在储罐的顶部，以确保测量的准确性和安全性。
2. 安装方式雷达液位计的安装方式有很多种，包括侧壁安装、横向安装、倾斜安装等。
不同的安装方式会影响到雷达液位计的测量准确性和稳定性，因此在安装时需要选择合适的安装方式。
3. 防护措施由于雷达液位计一般是安装在恶劣的工作环境中，因此需要考虑相应的防护措施，包括防雨、防尘、防爆等。
在安装雷达液位计时，需要选择合适的防护措施，以确保设备的安全运行。
4. 安装注意事项在安装雷达液位计时，需要注意一些细节问题，如安装位置的平整度、测量介质的干扰、传感器与测量介质之间的隔离等。
导波雷达液位计说明书
长恒仪表GDUL系列导波雷达物位计选型说明书淄博长恒仪表有限公司地址：山东省淄博市开发区鲁泰大道61号－2 邮编：255000 电话：0533－6219770 传真：0533－3588202北京办事处地址：北京市中关村北二条12号楼401室邮编：100080 电话：010－62581023 138********传真：010－62581023电子邮件：hcr6281@导波雷达物位计一、原理导波雷达物位计发出高频脉冲沿着导波组件（钢缆或刚棒）传播，当雷达波遇到被测介质时，由于介电常数发生突变，引起部分脉冲波的反射，并沿着导波组件还回。
介电常数变化越大，反射波越强。
由于雷达波的传输速度是恒定的，所以雷达物位计只要计算出发射与接收雷达波的时间间隔，就可以计算出液位空高，量程减去空高就是实际液位高度。
以上是测量液位的原理，导波雷达物位计用于界面测量的原理与上面类似，测量的前提是上层介质比下层介质的相对介电常数小10以上，以便有足够大的回波信号供仪表判断。
二、特点z 采用EchoDiscovery 先进的回波处理技术；z 316L 、PTFE 和陶瓷材质，适合强酸强碱等腐蚀场合； z 应用范围广，料位、液位、界面均可测量；z 同轴、双棒、双缆导波组件，超低介电常数测量； z 独特的表头散热结构，适合高温高压介质液位测量。
三、技术参数1、 UL31普通型导波雷达物位计（见图1）应用场合：液体和固体均可 导波组件：钢缆和钢棒组件直径：Φ6、Φ8、Φ10mm 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT防爆等级：ExiaⅡCT6 图1 UL31型导波雷达物位计 防护等级：IP662、 UL32防腐型导波雷达物位计（见图2）应用场合：强腐蚀性液体 导波组件：Φ10mm PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰PTFE电缆接线：M20×1.5或½NPT钢缆钢棒应用场合：小介电常数液体介质 组件型式：同轴 组件直径：Φ28mm组件材质：316L ／PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰316L电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图3 UL33型导波雷达物位计 4、 UL34高温型导波雷达物位计（见图4）应用场合：高温高压液体介质 组件型式：钢缆和钢棒 组件直径：Φ8、Φ10mm 组件材质：316L ／陶瓷最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～200℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图4 UL34型导波雷达物位计 5、 UL35超高温型导波雷达物位计（见图5）应用场合：高温高压液体介质导波组件：Φ6、Φ10mm／钢缆和钢棒 组件材质：316L ／陶瓷 最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～400bar 工作温度：－200～400℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT钢缆 钢缆钢棒钢棒应用场合：小介电常数液体和固体均可 导波组件：双钢缆和双钢棒 组件直径：Φ4、Φ8 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图6 UL36型导波雷达物位计 四、安装要求z 避免接触容器内的设施和进出料口； z 建议安装于容器直径1／6～1／4处；z 量程范围内，导波缆、棒、管等不要碰壁； z 选择探头长度时，适当加长，安装时可以根据现场实际情况把探头剪短； z 容器接管的长度见图7所示。
雷达式液位测量 VEGAPULSWL61,61,62,63,65,66 中文选型手册
产品选型手册雷达式物位测量仪表液位测量VEGAPULS WL 61, 61, 62, 63, 65, 66目录目录1 测量原理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (3)2 仪表类型一览表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 仪表选型. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .64 选型规则. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 外壳. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96 安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107 电子部件 - 4 … 20 mA/HART –两线制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .118 电子部件 - 4 … 20 mA/HART –四线制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129 电子部件– Profibus PA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (13)10 电子部件 - Foundation Fieldbus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1411 电子部件-, Modbus-, Level Master-协议. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (15)12 设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . (16)13 尺寸图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (17)14 选型代码 (18)请注意防爆应用的安全说明防爆应用，需要注意相关的安全说明，可在V E G A公司的网站 上，在"Down loads - Approvals" 下面找到。
雷达波液位计的选型方案说明
雷达波液位计选型方案说明雷达波液位计有接触和非接触之分, 非接触式有脉冲雷达和连续调频波之分, 探头通常为喇叭天线也就是管状天线, 当口径不一样, 发射角大小不一样, 喇叭长度也就有所区分, 所以看上去有就像喇叭, 有像管状, 其实都是同一个。
现在上海凡宜科技有一个水滴型天线, 对测量有腐蚀和水雾或酸雾、粉尘都很好雷达。
另外接触式雷达就是带有杆状天线, 通常叫导波雷达, 这种在原理上属于脉冲雷达了!关键是注意介质介电常数、温度、表面、容器空间、压力、容器形状、安装方法和现场环境, 把全部工况了解清楚才能选择, 不然用雷达液位计将会出现很大误差。
上海凡宜产品其频率能达成26G,现在中国也就做到厂家并不多, 很多厂家做做多频率为16G,用了几年,频率小,误差增大。
从原理上来划分话, 雷达液位计能够分为脉冲式、调频连续波式、导波雷达液位计者这三种关键类型, 其中, 导波雷达液位计是属于接触式雷达, 要是形状是喇叭口, 天线是棒状, 那么这种类型就是非接触式雷达。
非接触式雷达被称为是雷达液位计, 包含了棒状天线和喇叭口这两种类型, 而接触式雷达液位计也能够叫做导波雷达液位计, 包含了单杆式和单缆式、双缆式、同轴式等等类型, 而这其中又包含了高频和低频雷达液位计。
这些就是相关雷达液位计部分分类, 不一样类型其使用领域也是不一样。
即使雷达物位计、超声波液位计等都不相同, 不过它优势是独特。
附上部分上海凡宜科技生产雷达特点:独到设计➢含有抗干扰能力, 恶劣环境下正确度和稳定性佳, 大大提升了测量正确度和可靠性。
➢采取脉冲工作方法, 发射功率低, 可安装于多种金属, 非金属桶槽内, 对人体及周围环境无伤害。
➢脉冲式非接触、免维护测量, 不受物料特征影响, 如压力、温度、黏度、比重。
➢脉冲式天线大小可选择, 方便加装防尘罩或天线防护装置, 对于小罐测量也会取得良好效果。
➢导波式可满足介电常数较小场所, 又不受压力、温度影响。

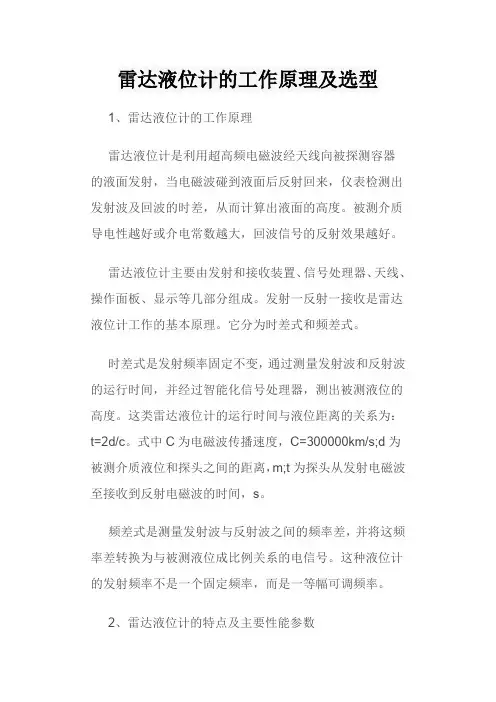

雷达液位计的工作原理及选型
雷达液位计的工作原理及选型1、雷达液位计的工作原理雷达液位计是利用超高频电磁波经天线向被探测容器的液面发射，当电磁波碰到液面后反射回来，仪表检测出发射波及回波的时差，从而计算出液面的高度。
被测介质导电性越好或介电常数越大，回波信号的反射效果越好。
雷达液位计主要由发射和接收装置、信号处理器、天线、操作面板、显示等几部分组成。
发射一反射一接收是雷达液位计工作的基本原理。
它分为时差式和频差式。
时差式是发射频率固定不变，通过测量发射波和反射波的运行时间，并经过智能化信号处理器，测出被测液位的高度。
这类雷达液位计的运行时间与液位距离的关系为：t=2d/c。
式中C为电磁波传播速度，C=300000km/s;d为被测介质液位和探头之间的距离，m;t为探头从发射电磁波至接收到反射电磁波的时间，s。
频差式是测量发射波与反射波之间的频率差，并将这频率差转换为与被测液位成比例关系的电信号。
这种液位计的发射频率不是一个固定频率，而是一等幅可调频率。
2、雷达液位计的特点及主要性能参数雷达液位计在易燃、易爆、强腐蚀性、高温、粘稠等恶劣的测量条件下，更显示出其的性能，特别适用于大型立罐和球罐等的测量。
不同厂家液位计的性能有所差异，详见厂家有关资料。
对其性能的了解，有利于雷达液位计的正确运用。
3、雷达液位计的选型天线是雷达液位计关键部件，天线的形状决定雷达波的聚焦和灵敏度。
喇叭口天线适用于绝大多数场合，聚焦特性特别好。
现场许多储罐都选用此类型天线，但不适用于腐蚀性介质的测量。
杆式天线的安装法兰尺寸小，化学稳定性好，易清洗，对冷凝水的粘附不敏感，特别适用于测量腐蚀性介质(如硫磺)及较窄的安装短管里进行高精度测量。
法兰下置型天线适用于高温介质、腐蚀性介质或不能在顶部安装的环境。
抛物面天线聚焦性好，不受加热蒸汽的影响，特别适用于带加热蒸汽的大型容器的罐内测量，如渣油、沥青等的测量，测量范围可达40m4、雷达液位计的安装尽量避免在发射角内有造成假反射的装置，如限位开关、温度传感器等。
上海物位仪器仪表有限公司 WWRD-5系列脉冲雷达液位计选型说明手册说明书
公司简介本公司专业从事物位仪表、流量仪表研发、设计、生产的国内自动化仪器仪表高新技术企业。
公司产品广泛服务于石油、化工、冶金、纺织、机械、供热、供电、供水、科研及环境工程等众多行业，为众多生产型企业和教育科研单位提供精确、稳定、可靠的工业自动化过程仪表和优质服务。
公司自成立以来－直秉承“务实、稳健、城信、创新”的理念，坚持质量第－、客户至上的原则，以优质的产品质量、良好的服务．与客户建立长期的战略合作关系u公司在物位仪表、流量仪表方面为客户提供有竞争力的产品。
并以优质的服务在右油、化工、冶金、市政、电力、水泥、食品、环保等行业留下良好的口碑。
尽管各行业的设备千差万别．用户的要求也各不相同．我们将尽心尽力满足用户的要求。
尽可能满足客户的实际需求是我们一贯追求的目标。
期待您的来电、来函，我们将竭诚为您服务。
上海物位仪器仪表有限公司WWRD-5系列脉冲雷达液位计选型说明手册目录1产品概述 (1)1.1最佳物位测量解决方案1.2测量原理1.3技术优势1.4可应用的行业2产品简介 (2)3技术规格 (4)3.1技术参数4产品尺寸 (8)5安装 (12)5.1安装前准备5.2安装指导5.3基本要求5.4推荐的安装位置5.5典型的安装错误5.6对于液体测量的特别推荐5.7容器的接管高度5.8过程连接的安装6电气安装 (18)6.1安全指导6.2电缆选择6.3电气安装6.4防爆区连接7防护等级 (21)8仪表调试 (22)8.1调试方法9型号对照表 (24)10订货参数表 (30)雷达物位计（26G）1产品概述1.1最佳物位测量解决方案WW R D-5系列雷达物位计是一款采用脉冲原理非接触式雷达物位计，可广泛应用于测量液体、浆料及粘稠物等的距离、物位、体积、重量及明渠流量，也可用于测量粉末、颗粒、块状等固体介质。
即使在多粉尘、有搅拌的应用场合中，也可以稳定测量。
1.2测量原理雷达物位计通过天线发射极窄且能量很低的微波脉冲信号，这个脉冲信号以光速在空间传输，遇到被测介质发生反射，反射信号被仪表接收，发射脉冲信号与接收脉冲信号的时间间隔与基准面到被测介质表面的距离成正比，通过测量发射与接收的时间间隔，来实现天线至介质表面距离的测量。
罐区液位测量中雷达液位计的选型与安装
罐区液位测量中雷达液位计的选型与安装随着工业自动化水平的不断提高，雷达液位计在工业生产中的应用也越来越广泛。
雷达液位计以其准确、稳定、可靠的特点，成为了罐区液位测量中的首选工具。
本文将探讨雷达液位计在罐区液位测量中的选型与安装。
一、雷达液位计的选型1. 工作频率：雷达液位计的工作频率通常分为6GHz和26GHz两种。
6GHz频率适用于液体或颗粒物浓度较高的情况，而26GHz频率适用于液体或颗粒物浓度较低的情况。
在罐区液位测量中，通常选择26GHz的雷达液位计，因为罐区液体的密度较低，使用26GHz的雷达液位计可以获得更精确的测量结果。
2. 天线类型：雷达液位计的天线类型通常分为杆式天线和天线耳机两种。
杆式天线适用于较小直径的罐区，而天线耳机适用于较大直径的罐区。
在罐区液位测量中，应根据实际情况选择合适的天线类型，以保证测量的准确性和稳定性。
3. 环境适应性：雷达液位计在罐区液位测量中通常需要具备一定的环境适应性，比如防爆性能、耐腐蚀能力和耐高温能力等。
在选型时，应选择符合罐区环境要求的雷达液位计，以确保设备在罐区工作环境中能够稳定可靠运行。
4. 测量范围：雷达液位计的测量范围通常根据罐区的实际情况来确定，通常包括罐区的高度和液位的变化范围等。
在选型时，应选择能够满足罐区实际需求的雷达液位计，以保证测量的准确性和可靠性。
5. 通信接口：雷达液位计通常具备多种通信接口，比如4-20mA模拟信号、RS485数字信号、Modbus通信协议等。
在罐区液位测量中，应根据工艺控制系统的要求，选择合适的通信接口，以便于设备与工艺控制系统的连接和数据传输。
1. 安装位置：雷达液位计的安装位置应选择在罐区的侧面或顶部，既方便安装和维护，又能够确保测量的准确性和稳定性。
在选择安装位置时，应考虑罐区的结构特点、液位变化范围和安全要求等因素，以保证雷达液位计在罐区液位测量中的正常运行。
2. 安装方式：雷达液位计的安装方式通常分为法兰连接和侧壁贴装两种。
雷达液位计规格书
Process Conditions
工艺条件
上部介质 下部介质 操作压力 操作温度
Upper Lower Oper. Oper.
Fluid 密度 Density kg/m3 Fluid 密度 Density kg/m3 Press. MPa 正常Nor. Temp. ℃ 正常Nor.
仪表规格书（雷达液位计） INSTRUMENT SPECIFICATION (LEVEL )
档案号PROJECT
No：
设计阶段 STAGE：
版本 FA
REV
页数PAGE：
1 仪表名称 Instrument Name 概况 General 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50
液位计 Level Gauge
型式 Type 测量范围 Meas. Range 精度 Accuracy 压力等级 Pressure Rating 本体材质 Body Mat'l 元件材质 Element Mat'l 法兰标准及尺寸 Flanges Standard
and Size
附件 Accessories
其他 Miscell
变送单元 Transmiting Unit
型号 Model 型式 Type 输入信号 Input Signal 电源 Power Supply 电气接头 Elec. Conn. 安装位置 Mounting Position 防护等级 Enclosure Protection 防爆等级 Explosion Proof
VEGA雷达液位计操作说明书
以 VEGAPULS62 为例
1） 准面
2) 容器中央或对称轴线
TIANJIN VEGA CO.,LTD.
以 VEGAPULS66 为例 1） 准面 2） 容器中央或对称轴线
如果容器的底部是锥形的，传感器的最佳安装位置是容器顶部中央， 这样才能对准容器底部的最低点。
入料料流
测量液体介质 不要将仪表安装在料流内或料流上面。
1.2 产品介绍
VEGAPULS60 系列雷达式物位仪表包括以下几个部分： 过程连接及天线 外壳及电子部件 外壳罩盖，可选带调整及显示模块 PLICSCOM
VEGAPULS61
1 外壳罩盖（可选带 PLICSCOM） 2 外壳及电子部件 3 过程连接及塑封的天线系统
TIANJIN VEGA CO.,LTD.
TIANJIN VEGA CO.,LTD.
1 极向标志(VEGAPULS61)
1 极向标志(VEGAPULS62)
1 极向标志(VEGAPULS66) TIANJIN VEGA CO.,LTD.
粘附性介质 压力/真空
1 极向标志(VEGAPULS63)
不能通过导波管测量粘附性介质。
对于带表压或低压的容器，应该在螺纹的过程连接上加密封。要检查 密封材料对于被测介质是否稳定。传感器的最大允许压力见传感器上 面的铭牌。
TIANJIN VEGA CO.,LTD.
5 轴向将抛物线式天线（4）拔出来 6 将传感器法兰安装到配接法兰上，并固定好 7 检查适配器上是否有 O 型密封环，密封环是否完好无损。如果需要，
必须更换密封环。 8 重新插上抛物线天线（1） 9 通过螺丝刀 SW41 拧上锁紧螺母（1），最大起动力矩 50Nm 10 通过螺丝刀 SW36 拧上锁紧螺帽（2），最大起动力矩 40Nm
Saab TankRadar PRO雷达液位计选型手册
Saab TankRadar PRO特点• 无移动部件 • 无需维修 • 可靠性最高 • 容易安装 • 精度高• 超高灵敏度与独特信号处理特点可处理困难的工艺过程条件 • 高度灵活性，发射器头与天线都有互换性• 广泛系列的天线与型式可在所有应用中提供最好性能• 用基于微软视窗的PC 软件或经就地带键盘的显示器实现人－机对话式的设置 •输出为叠加于HART 的4－20mA 信号、数字式Profibus DP 或TRL2现场总线信号。
测量原理液位（或料位）是由储罐顶部的天线发射的雷达信号测量的。
雷达信号被液体表面反射后，天线接收回波。
由于信号频率在改变，回波与信号发射瞬间相比，其频率稍有不同。
该频率差正比于至液体的距离，并且可精确地计算。
这方法称作调频连续波（FMCW ），应用于所有高性能雷达液位计。
Saab TankRadar Pro 采用10千兆赫（GHz ）频带在波束宽度与天线抗污染之间取得最佳的平衡。
具有灵活配置的Saab TankRadar Pro 适用于独立应用或有各种类型储罐的大型工厂装置应用Saab TankRadar Pro 当代先进的微波技术达到高可靠性和高精度。
它不但测量许多固料，而且还测量液体与浆料的液位。
该计量仪表可操作在范围广泛的温度、压力、蒸汽气体混合物及各种工艺过程条件。
应用包括•化工与石化储存容器及工艺储罐•制药业反应器•食品与饮料制造业•炼油工艺容器•水及污水处理•水电力发电及水坝•水泥、粉末、木片屑及其它固料测量应用在配备搅拌器的工艺定位器中的应用需要具有TankRada Pro 高灵敏度与先进信号处理的雷达液位计，可把测量信号从干扰产生的噪声中分离出来。
在石油液化气的应用,由于其表面有时沸腾及在某些极端湍流工况的应用推荐使用导波管或限动装置.该管减少泡沫与湍流,也增加表面的反射.杆状天线适用于平静液体表面与短测量范围具有小尺寸安装口的储罐。
固料象水泥经常产生极小的雷达反射波，要求最灵敏的二十英寸抛物面天线。
雷达物位计选型说明书
企 业 文 化
企业愿景：为德创人提供一个施展才能的平台，做到人尽其能，实现自 我；为德创电气成为工业自动化行业的领军者而不懈努力。 企业使命：为客户利益而努力创新，提供有竞争力的解决方案和服务， 成为客户最信赖的合作者。 企业精神：倡导团结、创新、求实、高效的团队精神 品牌理念：专业源自专注，创新提升价值 企业定位： 在德创人的不断共同努力下为工业自动化提供最佳解决方案。 经营理念：以人为本、科技领先、质量立业、诚信务实 质量方针：科学管理、高效创新、顾客至上、品质卓越 服务核心：一切为了客户，创造客户价值。客户第一，服务为先。 人才观点：宽容、激励、引导 宽容——意味尊重和谅解， “海纳百川，地载万物” ，宽容有 利于提高人才的主动性和创造力。 激励——增强信心，给人才以向上的动力。 引导——造就和重塑人才，让个人与企业共同成长与发展。
10
DCRD1000A3 雷达物位计
1. DCRD1000A3 参数
应
用：
测量范围： 过程连接： 介质温度： 过程压力： 精 度：
存储容器、过程容器或强粉尘易结 晶、结露场合 70 米 螺纹、法兰 -40～250℃ -0.1～4.0MPa ±15mm 26GHz Exib ⅡC T6 Gb IP67 4...20mA/HART(两线/四线)
A
B
C
D
A 量程设定 B 低位调整 C 高位调整 D 盲区范围
测量的基准面 是：螺纹底面 或法兰的密封 面
注：使用雷达物位计时，务必保证最高料位不能进入测量盲区（图中 D 所示区域） 。
特点
雷达物位计采用了高达 26GHz 的发射频率，因而具有： 非接触雷达，无磨损，无污染 天线尺寸小，便于安装 波长更短，对在倾斜的固体表面有更好的反射 测量盲区更小，对于小罐测量也会取得良好的效果 波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物 几乎不受腐蚀、泡沫影响 几乎不受大气中水蒸气、温度和压力变化影响 严重粉尘环境不会影响电磁波工作 高信噪比，即使在波动的情况下也能获得更优的性能 高频率，是测量固体和低介电常数介质的最佳选择
罐区液位测量中雷达液位计的选型与安装
罐区液位测量中雷达液位计的选型与安装一、雷达液位计的选型雷达液位计测量液位的原理是“雷达波反射法”，其精度高、测量范围大，在液位测量中应用广泛。
1.测量介质的性质：雷达液位计可在高温、高压、腐蚀性介质等恶劣环境下工作，但要选择适用的材质和技术参数。
2.测量范围：选择液位计时要考虑液位测量的范围，从而选择合适的天线和频段。
3.安装要求：雷达液位计要求安装位置空旷、无任何障碍物，如设备管道、锅炉、搅拌器等，否则会产生误差。
4.电源要求：液位计要求电源稳定，一般是220V交流电源或24V直流电源。
5.雷达液位计的精度等级：根据使用环境和要求选择合适的精度等级。
6.使用寿命：要考虑液位计的使用寿命，以便维护和更换。
二、安装液位计的安装位置应处于测量液位高度的位置。
1.液位计的正确安装：应选择测量范围内距液位较近的地方安装，避免沉淀物附着，并尽量避免在管道弯头处或死角处安装。
2.防雷接地：雷达液位计应进行防雷接地，将液位计和容器等金属设备接地后，对于外界的雷击灾害，能将其通过接地线引到大地，从而保证液位计的正常工作。
3.设备电源：液位计应有稳定的电源，使用过程中要注意用电安全。
四、定期检测与维护1.定期检查液位计的工作状态，清洁液位计天线和反射板。
2.定期清洗液体容器，清除沉淀物或污垢。
3.在液位计无法正常工作时，要进行故障排除，及时维修保养。
一、Selection of radar level gauge in tank area liquid level measurementThe principle of radar level gauge measuring liquid level is "radar wave reflection", which has high accuracy and wide measuring range, and is widely used in liquid level measurement.Second, installation。
雷达液位计的选型
雷达液位计的选型一、雷达液位计天线型式天线是雷达液位计测量液位的重要部件，雷达液位计选型主要在于选择合适的天线型式。
常用的非接触式雷达液位计天线型式主要有以下3种：喇叭口天线、抛物面天线和平面天线，外形结构如图1所示。
喇叭口天线采用点源发射方式，雷达波为发散的球面波，主要用于不需要设置导波管的拱顶罐的液位测量。
由于整个喇叭口天线处于储罐中，并且有几乎与罐环境相同的温度，所以可以防止在天线内发生冷凝。
抛物面天线同样采用点源发射方式，雷达波为发散的球面波，允许近罐壁安装。
通常用于拱顶罐，介质主要为蜡油、渣油、沥青等粘稠及易冷凝的高温油品，储罐底部都设有加热蒸汽盘管。
由于罐内高温（200℃左右）产生蒸汽使得在雷达天线部位极易形成凝结水和出现挂料现象，影响雷达液位计的准确测量，而抛物面天线雷达液位计的滴水型设计有效地防止了冷凝和挂料现象的出现。
而且，抛物面天线波束窄，使雷达波能量更集中，聚焦性好，能够保证较高的测量精度。
平面天线技术（又叫阵列天线技术）采用多源发射方式，与单点发射源相比，由于其测量基于一个平面，而不是一个确定的点，因而发射出的雷达波为平面螺旋波。
主要用于安装有导波管的内（外）浮顶罐的液位测量。
平面天线发射的雷达波具有波束窄、能量集中的特点，所以与导波管管壁接触部分能量很小，受导波管内壁粗糙程度的影响也很小，对于油品挂壁对测量的影响小。
二、介电常数对雷达液位计选型的影响雷达波到达液位表面被反射时，雷达波会被吸收而发生衰减，当衰减过多时，雷达液位计接收不到足够的信号，导致测量不准确，这就是被测介质的介电常数对雷达液位计的测量所产生的影响。
各种油品介质的介电常数如表1所示。
为了克服介电常数的影响，提高反射波能量，对于使用内（外）浮顶罐的介质，对于汽油、煤油等相对介电常数较小的介质必须使用导波管。
而对于液化气球罐的液位测量，一方面液化气的介电常数较低，对雷达波的反射能力很弱；另一方面液化气气相组分会吸收部分雷达波造成信号衰减严重，影响雷达液位计的准确测量。
