介绍一下开关电源布板注意事项
开关电源PCB排版基本要点
开关电源PCB排版基本要点1. PCB设计概述PCB（Printed Circuit Board，印刷电路板）是电子设备中一个重要的组成部分。
开关电源PCB的设计是为了实现电源电路的稳定和高效工作。
在设计PCB排版时，需要考虑各个元器件的布局和连线，以确保电路的性能和可靠性。
2. PCB尺寸和层数在进行开关电源PCB排版时，需要确定PCB的尺寸和层数。
PCB 的尺寸应根据电源模块和外部连接器的大小来确定，以确保元器件能够合理布局，并与其他电路板相连接。
而层数则取决于所需电路的复杂程度和PCB的可用空间。
通常，开关电源PCB可以采用2层或4层结构。
3. 元器件布局在进行元器件布局时，需要根据电路原理图的要求，将不同的元器件放置在合适的位置。
一般来说，输入和输出滤波电容应尽量靠近电源模块，以最大程度地减小电源线的电感影响。
开关元件和控制芯片应尽量靠近主要电源电路，以减小开关电压和控制信号的传输损耗。
同时，还要考虑元器件之间的间距和连线的方向，以便于布线和维修。
4. 连接线和走线规划在进行PCB排版时，合理的连接线和走线规划是非常重要的。
首先，要确保电源线和信号线之间有足够的间距，以减小互相的干扰。
其次，需要避免信号线和高电压线路的交叉，以避免干扰和短路的风险。
另外，要尽量缩短连接线的长度，以减小信号传输的延迟和损耗。
最后，要合理设置地线和电源线的走向，并确保它们之间的连通性，以避免地回路干扰和功率线路的损耗。
5. 确保供电和散热性能在进行开关电源PCB排版时，供电和散热性能是需要重点考虑的因素。
为了保证供电性能，应尽量减少电源线的电阻和电感，以提高功率传输效率。
此外，还要合理选择电源线的截面积和排线宽度，以满足电流要求。
对于散热性能，则需要合理设置散热器的位置和尺寸，以确保电源模块和其他高功率器件的稳定工作温度。
6. PCB层间布线和注释为了方便布线和维修，需要在PCB上添加层间布线和注释。
层间布线可以通过添加跳线、蓝线或插针来实现，以简化复杂电路的布线。
开关电源PCB板的排板要点
开关电源PCB板的排板要点开关电源（Switching Power Supply）已成为现代化电子产品中广泛采用的一种电源形式，其小型化、高效率、稳定性优异等特点，使其更适合于现代化电子产品的应用需求。
而PCB板则作为开关电源的核心部件，其设计排版质量直接影响着开关电源的性能和寿命，因此在开关电源的设计排版中，对于PCB板的排版要点尤为重要。
一、PCB板设计原则1. PCB板大小对开关电源设计有较大影响。
开关电源大小受限于板子的大小，因此在设计PCB板时，应尽量考虑开关电源的实际应用环境，比如应确定板子尺寸和电源内部空间的比例。
2. 合理布局是开关电源设计排版的重要环节。
在布局时应注意，尽可能将输入、输出端口和各种元器件放置在合适的位置，避免尽可能地降低板子大小并增加导线长度和复杂性。
3. 要确保PCB板的可靠性，在布局阶段应确定电源电流、热量分布，从而为PCB板尺寸和散热区域提供充分的空间。
4. 满足整机的EMI和EMC要求，此外具体的PCB板排版应满足良好的电子兼容性和电磁辐射性能，需要布置合适的地面和电源平面等。
二、PCB板排版要点1. 基本元件布局开关电源最基本的元件为电容、电感、稳压管和二极管。
这些元器件的布局应根据其性能设置相应的连接方式。
布局时注意，要避免门头耦合，尽量减少迭加影响。
2. 电源信号传输线路设计在排版PCB板时，应将信号传输线路与功率传输线路分开设计，在信号传输线路上应避免与功率传输线路产生相互干扰；若必须将信号传输线路与功率传输线路安排在同一PCB板上时，可以采用抽屉式分隔方式或隔离方式进行。
3. 稳压芯片放置稳压元件是开关电源工作的核心，可维持稳定的输出电压。
当排版PCB板时，放置稳压芯片时要注意散热，应在稳压芯片正下方设置散热片。
为了保证稳流、稳压作用不受电源冷却剂温度或却则气流的影响，散热片最好与PCB板底部相连。
4. 输入输出电容安置当排版控制电路时，应注意输入输出电容的安置，其中输入电容需承受高压和波动，并且需要排放噪声和电磁干扰。

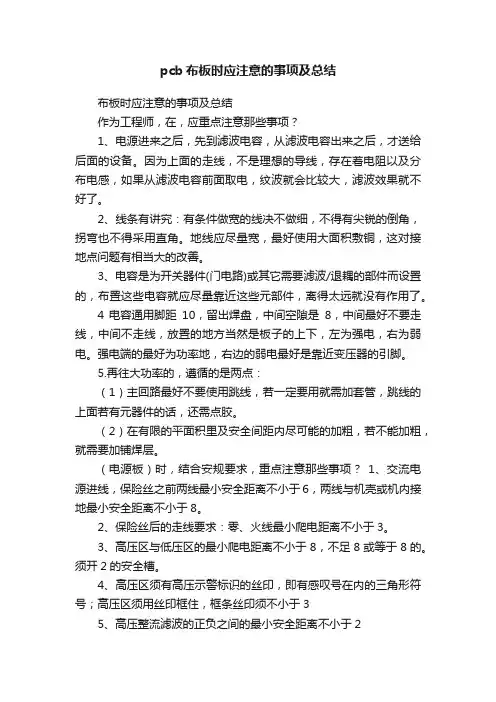

pcb布板时应注意的事项及总结
pcb布板时应注意的事项及总结布板时应注意的事项及总结作为工程师，在，应重点注意那些事项？1、电源进来之后，先到滤波电容，从滤波电容出来之后，才送给后面的设备。
因为上面的走线，不是理想的导线，存在着电阻以及分布电感，如果从滤波电容前面取电，纹波就会比较大，滤波效果就不好了。
2、线条有讲究：有条件做宽的线决不做细，不得有尖锐的倒角，拐弯也不得采用直角。
地线应尽量宽，最好使用大面积敷铜，这对接地点问题有相当大的改善。
3、电容是为开关器件(门电路)或其它需要滤波/退耦的部件而设置的，布置这些电容就应尽量靠近这些元部件，离得太远就没有作用了。
4 电容通用脚距10，留出焊盘，中间空隙是8，中间最好不要走线，中间不走线，放置的地方当然是板子的上下，左为强电，右为弱电。
强电端的最好为功率地，右边的弱电最好是靠近变压器的引脚。
5.再往大功率的，遵循的是两点：（1）主回路最好不要使用跳线，若一定要用就需加套管，跳线的上面若有元器件的话，还需点胶。
（2）在有限的平面积里及安全间距内尽可能的加粗，若不能加粗，就需要加铺焊层。
（电源板）时，结合安规要求，重点注意那些事项？1、交流电源进线，保险丝之前两线最小安全距离不小于6，两线与机壳或机内接地最小安全距离不小于8。
2、保险丝后的走线要求：零、火线最小爬电距离不小于3。
3、高压区与低压区的最小爬电距离不小于8，不足8或等于8的。
须开2的安全槽。
4、高压区须有高压示警标识的丝印，即有感叹号在内的三角形符号；高压区须用丝印框住，框条丝印须不小于35、高压整流滤波的正负之间的最小安全距离不小于26.按照先大后小，先难后易的原则，即重要的单元电路，核心元件应当优先布局。
7.布局应参考原理图，根据主板的主信号流向规律安排主要元器件。
8.布局尽量满足总的连线尽可能短，关键信号线最短，高电压，大电流信号与小电流，低电压的弱信号完全分开，模拟信号与数字信号分开，高频和低频信号分开，高频元器件间隔要充分。

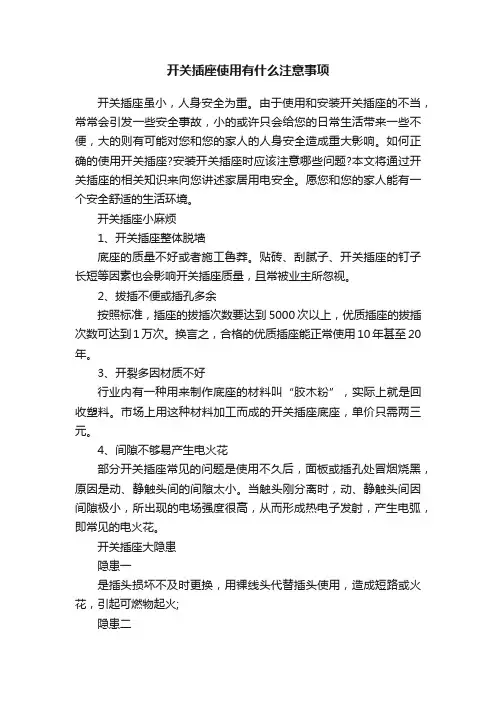

开关插座使用有什么注意事项
开关插座使用有什么注意事项开关插座虽小，人身安全为重。
由于使用和安装开关插座的不当，常常会引发一些安全事故，小的或许只会给您的日常生活带来一些不便，大的则有可能对您和您的家人的人身安全造成重大影响。
如何正确的使用开关插座?安装开关插座时应该注意哪些问题?本文将通过开关插座的相关知识来向您讲述家居用电安全。
愿您和您的家人能有一个安全舒适的生活环境。
开关插座小麻烦1、开关插座整体脱墙底座的质量不好或者施工鲁莽。
贴砖、刮腻子、开关插座的钉子长短等因素也会影响开关插座质量，且常被业主所忽视。
2、拔插不便或插孔多余按照标准，插座的拔插次数要达到5000次以上，优质插座的拔插次数可达到1万次。
换言之，合格的优质插座能正常使用10年甚至20年。
3、开裂多因材质不好行业内有一种用来制作底座的材料叫“胶木粉”，实际上就是回收塑料。
市场上用这种材料加工而成的开关插座底座，单价只需两三元。
4、间隙不够易产生电火花部分开关插座常见的问题是使用不久后，面板或插孔处冒烟烧黑，原因是动、静触头间的间隙太小。
当触头刚分离时，动、静触头间因间隙极小，所出现的电场强度很高，从而形成热电子发射，产生电弧，即常见的电火花。
开关插座大隐患隐患一是插头损坏不及时更换，用裸线头代替插头使用，造成短路或火花，引起可燃物起火;隐患二是一些床头开关在使用后随手一放，开关撞击床架或墙壁而使外绝缘层破损，极有可能造成短路;隐患三是插座被易燃物压住或粉尘落入造成短路，或安装在易燃易爆危险场所，插入或拔下插头时产生火花引起爆炸起火;隐患四是家用电器的工作电压和工作电流与所使用插座功率不相符，长期过载，一旦温度过高便引起火灾;隐患五是配电板没有置于接线盒内，保险丝熔断时会有炙热的金属颗粒溅落，导致下方可燃物引起燃烧;隐患六是家庭使用的可燃气体因管道或阀门泄露，使可燃气体与空气混合后达到一定极限时，开、闭没有消除电弧装置的电器开关，就会产生火花。
隐患七是开关安装不当，特别是把开关安置在可燃物体上，一旦导线引出处的护套被擦伤，将使线芯裸露或水汽渗入，造成短路，或是开关断开时产生电弧造成起火。
开关电源PCB排版基本要点
开关电源PCB排版基本要点开关电源是现代电子产品中最常用的电源类型之一，其特点是具有高能效、高稳定性、高可靠性和高安全性等诸多优点，在电子设备中被广泛应用。
而开关电源PCB的排版也是开关电源设计过程中不可避免的一部分，其质量和效率直接影响到开关电源的性能和使用寿命。
因此，掌握开关电源PCB排版基本要点对于开关电源的设计、制造和使用都是非常重要的。
1.选择适当的PCB材料选择适当的PCB材料是开关电源PCB排版的第一步。
开关电源的高频开关和驱动信号需要在PCB上传输，因此PCB材料必须具备良好的高频性能。
此外，开关电源PCB上承载电流较大，需要具备良好的绝缘性和耐高温性能。
一般来说，FR-4玻璃纤维板是开关电源PCB的常用材料，如果需要更高的性能，还可以选择更高阶的材料，如RO4350B等。
2.选择适当的PCB布局方案开关电源PCB的布局方案直接影响到开关电源的性能和稳定性。
布局方案应该尽量使得开关电源的各个功能模块之间距离近，缩短信号传输路径和电路反应时间。
另外布局中各个电源模块的位置和连接线的长度也需要优化，这样可以减少信号传输的失真和损耗。
同时，还需要注意不同功能模块之间的干扰和交叉干扰，要保持一定的距离和阻隔，避免不必要的干扰。
3.合理地安排元器件位置和布局元器件的位置和布局是开关电源PCB排版的核心内容。
一般来说，根据功能模块的不同，可以将元器件分为输入电路、输出电路、控制电路和保护电路等几类。
在进行元器件位置和布局时，要根据不同的电路模块进行划分，将各个元器件放置到相应的区域内。
另外，元器件的放置位置应该尽量靠近使用的模块，对于需要进行热量分散的元器件还要按照规定的热点分布方式进行排布，以提高开关电源的散热效果和稳定性。
4.合理地引出信号和电源线路在开关电源PCB排版时，合理引出信号线路和电源线路非常重要。
电源线路尤其需要注意，要确保其布局合理、电线宽度充足和分布均衡。
信号线路要避免走线交叉、过于靠近引脚和元器件等不利于信号传输的情况，尽量使得走线折线尖锐程度合理、走线宽度符合设计要求，提高信号传输的稳定性和准确性。
安装开关插座的步骤与注意事项
安装开关插座的步骤与注意事项开关插座是家庭或办公场所中必备的电器设备。
正确地安装开关插座不仅可以保证电路的安全可靠，还可以方便我们的电器使用。
本文将介绍安装开关插座的具体步骤以及需要注意的事项。
一、安装步骤1. 断电并确认安全在安装开关插座之前，我们需要彻底断开电源。
确保电源开关处于关闭状态，并使用电压检测器验证是否断电。
此外，为了安全起见，最好使用绝缘手套和护目镜。
2. 准备工具和材料接下来，我们需要准备一些工具和材料，用于安装开关插座。
常用的工具包括螺丝刀、电钳、电线剥皮钳等，而材料方面，我们需要有电线、插座和开关等。
3. 连接电线首先，我们需要根据实际需要选择合适的位置安装开关插座。
然后，使用电线剥皮钳将电线的外皮去掉约10毫米，露出电线的金属部分。
接着，将电线插入插座的对应孔中，并用电钳加压固定。
4. 安装插座和开关在连接电线之后，我们需要将插座和开关装入安装盒中。
通常，安装盒已经预留了相应的固定孔，我们只需要将插座和开关固定在安装盒上即可。
使用螺丝固定插座和开关时，注意不要过紧，以免损坏设备。
5. 连接接线柱当插座和开关固定好后，接下来需要将电线连接到相应的接线柱上。
根据电线的颜色，将火线、零线和地线分别连接到插座和开关的对应接线柱上。
使用电钳加压时，注意不要将电线剥皮过多，也不要剥皮太少，以免导致接线不牢固或短路。
6. 安装面板和面板盖在完成接线之后，我们需要安装插座和开关的面板。
将面板对准安装盒的固定孔，轻轻按压并旋转面板，直到面板完全均匀地固定在安装盒上。
然后，安装面板盖，以保护插座和开关。
7. 检验和复位最后，我们需要再次检查所有连接，确保电线接触良好且紧固件固定。
恢复电源，并使用电压检测器验证插座和开关是否正常工作。
如果一切正常，恭喜你，你已经成功地安装了开关插座。
二、注意事项1. 安全第一在安装开关插座之前，一定要确保电源已经断开，并使用电压检测器验证是否断电。
此外，安装过程中要注意自身的安全，佩戴绝缘手套和护目镜，防止触电和眼睛受伤。
开关电源的PCB布线设计要点
开关电源的PCB布线设计要点1. 引言开关电源是广泛应用于各种电子设备中的一种电源类型，通过开关器件的开关操作实现输入电压到输出电压的变换。
在开关电源的设计过程中，PCB布线的合理设计非常重要，它直接影响着开关电源的性能和可靠性。
本文将介绍开关电源的PCB布线设计要点，帮助设计工程师充分了解开关电源布线设计的关键问题和技巧。
2. PCB布线设计概述PCB布线设计是指将电路连接到PCB上的过程。
开关电源的PCB 布线设计需要考虑以下几个方面：•信号完整性：保证信号传输的稳定性和准确性；•电磁兼容性：减少电磁干扰和提高抗干扰能力；•散热性能：确保开关电源的散热效果良好；•电流回流：合理安排电流回流路径，避免电流集中引起压降过大；•电源分布：优化电源分布，确保各部分电源供应稳定。
下面将从这几个方面详细说明开关电源的PCB布线设计要点。
3. 信号完整性在开关电源的PCB布线设计中，要注意以下几个方面以保证信号完整性：3.1 传输线长度和走向对于高速信号线，应尽量缩短传输线的长度，减少信号的传输延迟和功率损耗。
此外，还需要注意布线时信号线的走向，尽量避免信号线与干扰源的相交和平行布线。
3.2 地线和电源线布局合理布置地线和电源线可以有效降低地回路的电流噪声和电源噪声。
地线和电源线尽量平行布置，并使用大面积的跳线或地线分布可减少回流电流的影响。
3.3 地孔和绕线对于高频信号，应在信号线的连接位置加入地孔，以提高信号的接地效果。
对于较长的信号线，可采用绕线的方式来缩短信号路径，减小信号传输时延。
4. 电磁兼容性开关电源的PCB布线设计要考虑电磁兼容性，以减少电磁辐射和提高抗干扰能力。
4.1 地平面和分割在PCB布线设计中，应尽量保持完整的地平面，减少地回路的面积。
若需要隔离地面，可采用分割地面的方式，以提高电磁屏蔽的效果。
4.2 信号线走向和布线为降低电磁辐射和提高抗干扰能力，信号线尽量与干扰源的走向垂直布线。
开关电源的PCB布线要求
开关电源的PCB布线要求开关电源是一种常见的电源之一。
在集成电路的建设中，PCB布线设计是非常重要的，因为合理的PCB布线设计可以大大提高电路的稳定性和可靠性。
特别是在开关电源中，良好的PCB布线设计可以保证电源的性能表现。
因此，本文将介绍开关电源的PCB布线要求。
1. 开关电源PCB布线的基本原则布线设计应遵循以下原则：最短距离布线、线路走向自然、防止串信和互相干扰、保证信号传输质量、减少交叉、噪声与干扰。
开关电源的PCB布线应遵循其工作原理和特征。
因此，布线应考虑以下几个方面：（1）控制单元和功率单元之间的布线开关电源中，控制单元和功率单元之间的布线最好采用双面铜箔。
两面分别贴附于不同的电路板侧面，通过足够的接地区域将控制单元与功率单元连接起来。
此外，控制单元和功率单元之间的布线应避免走近其他信号线，以减少干扰和噪声。
（2）开关管的布局在开关电源的设计中，布置开关管时，应考虑其焊盘的布局，避免电容器等元器件太近，导致开关管与其他元器件之间出现串扰和互相干扰的情况。
同时，开关管布线的电感应该保持足够小，以减少噪声的产生。
（3）输入输出滤波在开关电源中，输入和输出滤波电容应布置在尽可能近的地方，以便缩短电流路径，减小共模噪声，提高抗干扰性。
2. 开关电源PCB布线的具体实现（1）输出过滤电路的布置在开关电源中，输出过滤电容（Cout）、输出电感（LOut）和输出短路电菩（Rout）等元件构成的过滤电路主要是为了抵抗输出端的高频噪声，因此应尽可能在开关管的输出端背面布置上述元件，并较短距离地接线连接一起。
为进一步减小信号在跑动过程中的干扰，如条件允许可以考虑在输出位置借助Lcl滤波来过滤掉高频扰动。
（2）高频降噪电阻的布置在高频降噪电阻（RF）的布置中，为了规避开关管；管贞周围存在的两对互相耦合的集成电路阻抗，对RF电阻的参考铺方式有两种形式，具体布置如下。
（3）控制电路的布置控制电路包括开关电源脉宽调制芯片、反馈电路、保险丝、脉冲变压器等基本单元，其布置和连线应符合以下要求：a. 脉宽调制控制芯片应该在布局与连接两方面得到考虑，控制芯片两侧的布局以及自身内部元器件布局一定要工整、规整、紧凑，以避免噪声的干扰和影响；b. 比较器反馈电路应布置在控制芯片上，以尽可能减少反馈信号跑动的距离和串扰的影响；c. 连接在主电路和控制电路间的脉冲变压器电路应该收紧磁感线，保证高频信号附着到比较器变化的上升沿或下降沿。
开关电源PCB排版基本要点
开关电源PCB排版基本要点为了适应电子产品飞快的更新换代节奏，产品设计工程师更倾向于选择在市场上很容易采购到的AC/DC适配器，并把多组直流电源直接安装在系统的线路板上。
由于开关电源产生的电磁干扰会影响到其电子产品的正常工作，正确的电源PCB排版就变得非常重要。
开关电源PCB排版与数字电路PCB排版完全不一样。
在数字电路排版中，许多数字芯片可以通过PCB软件来自动排列，且芯片之间的连接线可以通过PCB软件来自动连接。
用自动排版方式排出的开关电源肯定无法正常工作。
所以,设计人员需要对开关电源PCB排版基本规则和开关电源工作原理有一定的了解。
1 开关电源PCB排版基本要点1.1 电容高频滤波特性图1是电容器基本结构和高频等效模型。
图1 电容器结构和寄生等效串联电阻和电感电容的基本公式是C=εrε0（1）式（1）显示，减小电容器极板之间的距离（d）和增加极板的截面积（A）将增加电容器的电容量。
电容通常存在等效串联电阻（ESR）和等效串联电感（ESL）二个寄生参数。
图2是电容器在不同工作频率下的阻抗（Z C）。
图2 电容阻抗（Z C）曲线一个电容器的谐振频率（f0）可以从它自身电容量（C）和等效串联电感量（L ESL）得到，即f0=（2）当一个电容器工作频率在f0以下时，其阻抗随频率的上升而减小，即Z C=（3）当电容器工作频率在f0以上时，其阻抗会随频率的上升而增加，即Z C=j2πfL ESL（4）当电容器工作频率接近f0时，电容阻抗就等于它的等效串联电阻（R ESR）。
电解电容器一般都有很大的电容量和很大的等效串联电感。
由于它的谐振频率很低，所以只能使用在低频滤波上。
钽电容器一般都有较大电容量和较小等效串联电感，因而它的谐振频率会高于电解电容器，并能使用在中高频滤波上。
瓷片电容器电容量和等效串联电感一般都很小，因而它的谐振频率远高于电解电容器和钽电容器，所以能使用在高频滤波和旁路电路上。
由于小电容量瓷片电容器的谐振频率会比大电容量瓷片电容器的谐振频率要高，因此，在选择旁路电容时不能光选用电容值过高的瓷片电容器。
电源PCB布板10个要领！
电源PCB布板10个要领！
电源PCB布板是有一定要求的，别看电源线路很简单，但它必须遵守电源布板要领，不然电源会变的很不稳定，先来看看电容，电感的特性，再来讲这个电源布板要领
电容模型
电容并联高频特性
电感模型
电感特性
镜象面概念
高频交流电流环路
过孔 (VIA) 的例子
PCB板层分割
降压式(BUCK)电源：功率部分电流和电压波形
降压式电源排版差的例子
电路等效图
PCB Trace - Via 电感估算
焊盘(PAD)和旁路电容的放置降压式电源排版的例子
降压式电源排版的例子。
开关电源设计的一般注意事项
开关电源设计的一般注意事项1、布局：【1】脉冲电压连线尽可能短；【2】其中输入开关管到变压器连线，输出变压器到整流管连接线.脉冲电流环路尽可能小；【3】如输入滤波电容正到变压器到开关管返回电容负.输出部分变压器出端到整流管到输出电感到输出电容返回变压器；【4】电路中X电容要尽量接近开关电源输入端；【6】输入线应避免与其他电路平行，应避开。
Y电容应放置在机壳接地端子或FG连接端；【7】共摸电感应与变压器保持一定距离，以避免磁偶合，如不好处理可在共摸电感与变压器间加一屏蔽，以上几项对开关电源的EMC性能影响较大；【8】输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标；【9】两只小容量电容并联效果应优于用一只大容量电容. 发热器件要和电解电容保持一定距离，以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口；【10】控制部分要注意：高阻抗弱信号电路连线要尽量短如取样反馈环路，在处理时要尽量避免其受干扰、电流取样信号电路，特别是电流控制型电路，处理不好易出现一些想不到的意外，其中有一些技巧，现以3843电路举例见图(1)图一效果要好于图二，图二在满载时用示波器观测电流波形上明显叠加尖刺，由于干扰限流点比设计值偏低，图一则没有这种现象、还有开关管驱动信号电路；【11】开关管驱动电阻要靠近开关管，可提高开关管工作可靠性，这和功率MOSFET高直流阻抗电压驱动特性有关；【12】关于反激电源的占空比，原则上反激电源的最大占空比应该小于0.5，否则环路不容易补偿。
3、线间距：随着印制线路板制造工艺的不断完善和提高，一般加工厂制造出线间距等于甚至小于0.1mm已经不存在什么问题，完全能够满足大多数应用场合。
考虑到开关电源所采用的元器件及生产工艺，一般双面板最小线间距设为0.3mm，单面板最小线间距设为0.5mm，焊盘与焊盘、焊盘与过孔或过孔与过孔，最小间距设为0.5mm，可避免在焊接操作过程中出现“桥接”现象，这样大多数制板厂都能够很轻松满足生产要求，并可以把成品率控制得非常高，亦可实现合理的布线密度及有一个较经济的成本。
开关电源PCB布板要领
开关电源PCB布板要领有人说关电源的布板反正很麻烦，我同意，因为它是开关电源，不是其他题目是讲“要领”，因此不讲细节，也不是教材，与教材或者他人的理解相左、我也不做过多解释有人说否！细节很重要，决定成败，我说，要领最重要，基本的东西最重要，关键的地方没整对，大方向都错了，谈何细节？因此只捡最重要的讲，，其余的自己去琢磨了。
要领就6个字：布局，地线，间距。
其实前4各字基本上是一层意思，后两个字是另外一层意思，这些是要领，其余的都是细节了。
开关电源在布线上最大的特点是拓扑引起的高频（高压）强电流与控制级的弱电信号交织在一起，首先要保证强电流的存在不干扰电源内部的控制信号，其次要尽量减少对外部的干扰（EMC）。
一句话：要运行最稳定、波形最漂亮、电磁兼容性最好。
关键词一：电流一个典型的开关电源强电流分布（图一）：特点：1、每种拓扑的输入输出电流Ii 和Io幅度较大（与控制信号相比），但以直流为主。
2、每种拓扑的拓扑电流（It）幅度也较大，但一般没有尖峰毛刺，是拓扑产生的典型波形。
3、每种硬开关拓扑都有一个高频脉冲电流（Ip）回路，其幅度最大，且有可观的尖峰毛刺，其中毛刺部分幅度大，频率高，因而含有较高的能量。
它一般是由续流或者吸收（钳位）二极管反向恢复引起的冲击电流回路，是最容易引起干扰的元凶。
4、以上四种电流对应流经一段地线，并可能在对应的地线段上产生干扰电位差。
电流分类是开关电源布线的主要线索，请大家记住这个图。
关键词二：电容从图中可以看出，It和Ip电流完全（不是部分）地流经了各自对应的一个电容Ci和Co。
一般人很少去关注电容上流过的电流，而实际上这正是开关电源布局的关键之一。
干扰都是通过电容被旁路的，整个电路最强劲电流都在电容上，电容很重要！按照反应速度分，最快的器件是电容、二极管（别跟我扯正向恢复）等器件，最慢的器件是电感等器件。
要领一：高频脉冲电流（Ip）回路最小化（第一个圈）首先找到你电路的高频脉冲电流Ip回路（每个拓扑都有的），它一般都是由包括开关管在内的快速器件组成的环路，在布局上让它最小化（连线最短、面积最小，因而干扰最小）。
【三圈两地】开关电源PCB布板要领
三圈两地，开关电源PCB布板要领Ref【作者nc965】有人说关电源的布板反正很麻烦，我同意，因为它是开关电源，不是其他题目是讲要领”因此不讲细节，也不是教材，与教材或者他人的理解相左、我也不做过多解释有人说否！细节很重要，决定成败，」我说，要领最重要，基本的东西最重要，关键的地方没整对，大方向都错了，谈何细节？匚因此只捡最重要的讲，其余的自己去琢磨了。
要领就6个字：布局，地线，间距。
其实前4各字基本上是一层意思，后两个字是另外一层意思，这些是要领，其余的都是细节了。
优化图示:AR*71第一的好与不好，是电容及电感的位置不一样，C-L-C ” n型滤波器不好好（大电流开窗）第二背面的好与不好，就是回路有分割与没分割的区别！不好好（电感后电容开口）第一张图的n型滤波器的电容在电感之后，第二张图的电容管脚铜皮开缺口（保证电流尽量通过电感上方的电容？）。
滤波效果差异其实在图中已经标注出来了的；【nC965】仔细看图，没有说输入输出电流流过电容，正因为输入输出是直流，不能流过电容，那么高频开关电路的高频脉冲交流就只能走电容了，因此电容上的脉冲电流特别大。
恩，这个图例子举的不错，一要遵循电流的流向，二要出线尽量从电容的根部出来。
输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标，两只小容量电容并联效果应优于用一只大容量电容。
发热器件要和电解电容保持一定距离，以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口■■ ?/o +- I 1 :^I ^WB m i其他讨论是不是太宽了也容易被干扰到，最近做一个案子，把IC 地线加粗后低压高温烧机时会出现工作不正常。
比如说 有些动点（电感与开关管之间）就不宜布的过大 【Iclb看看我画的这个板子，怎么优化？自己感觉IT 回来面积太大，有没有想到其他好的方法,还有接地和其他回路有没有问题。
开关电源的PCB排版注意事项
开关电源的PCB排版注意事项1、先谈Y电容放置1、Y电容通用脚距是10mm，留出焊盘，中间的空隙是8mm，中间最好不要走线。
2、中间不走线，放置的地方当然是板的上下，左为强电，右为弱电，强电端的GND最好为功率地，弱电端的GND最好是靠近变压器的GND引脚。
3、对于有输入地线的，就有3个Y，放置也是有讲究的。
4、Y电容接变压器GND端依据《无Y电容电源》的设计参考，接后面电容我想也是一样道理吧。
2、再往大功率的，遵循的还是两点1、主电流回路最好不要使用跳线，如果一定要使用跳线就需加套管，跳线的上面如果有元器件的话，还需要点胶。
2、在有限平面积里及安全距离内尽可能的加粗，如果不能加粗，就需要加辅焊层。
注：X和Y电容都是安规电容，区别是X电容接在输入线两端用来消除差模干扰，Y 电容接在输入线和地线之间，用来消除共模干扰。
X电容采用塑封的方形高压CBB电容，CBB电容不但有更好的电气性能，而且与电源的输入端并联可以有效的减小高频脉冲对开关电源的影响。
Y电容－－－常采用高压瓷片的。
Y型电容连接在相线与地线之间。
为了不超过相关安全标准限定的地线允许泄漏值，这些电容的值大约在几nF。
一般地，Y 电容应连接到噪声干扰较大的导线上。
Y1属于双绝缘Y电容,用于跨接一二次侧.Y2则属于基本单绝缘Y电容,用于跨接一次侧对保护大地即FG线。
X电容和Y电容统称为安规电容，安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压：X电容底下又分为X1, X2, X3，主要差别在于:a. X1耐高压大于2.5 kV, 小于等于4 kV；b. X2耐高压小于等于2.5 kV；c. X3耐高压小于等于1.2 kV；Y电容底下又分为Y1, Y2, Y3，Y4, 主要差别在于:a. Y1耐高压大于8 kV；b. Y2耐高压大于5 kV；c. Y3耐高压 n/a；d. Y4耐高压大于2.5 kV；。
开关电源设计注意事项
开关电源设计注意事项《开关电源设计注意事项》开场引言：嘿，朋友！你要是觉得开关电源设计就是简单地把几个零件凑一块儿，那可就大错特错喽。
这就好比做菜，你以为把食材一股脑儿扔锅里就能做出美味佳肴吗？当然不是啦！开关电源设计里面可是有好多需要注意的地方，要是不注意，做出来的电源可能就会像个调皮捣蛋的小鬼，时不时出点毛病，给你找点麻烦。
所以呢，今天咱们就好好聊聊开关电源设计的那些注意事项。
核心注意事项：一、“选好功率元件，根基要打牢”你知道吗？功率元件就像是盖房子的地基，要是没选好，这开关电源可就危险了。
功率元件的质量直接决定了电源的性能和稳定性。
如果用了质量不好的功率元件，就像是用了脆弱的砖头盖房子，房子很容易就塌了。
比如说，功率晶体管如果承受不了设计要求的电流和电压，那就会发热过度，就像人发烧了一样，然后可能就会被烧坏。
这样一来，整个开关电源也就没法正常工作了。
实际建议呢，在选择功率元件之前，一定要仔细查看元件的参数手册。
看看它的额定电流、电压、功率损耗等参数是不是符合你的设计要求。
别嫌麻烦，多找几家供应商对比对比。
可以去一些专业的电子元件网站或者论坛看看大家的评价，就像你买东西之前看评论一样，这样就能选到靠谱的功率元件啦。
二、“变压器可不能马虎”变压器在开关电源里可是个关键角色，它就像是一个神奇的能量转换站。
如果变压器设计或者选择不好，那电源的效率就会大打折扣。
想象一下，变压器就像是一个管道，电流从这个管道里通过，如果管道的大小不合适，或者内部结构有问题，电流就不能顺畅地通过，就像水流在堵塞的管道里一样。
比如说，变压器的匝数比如果计算错误，那么输出的电压就可能不符合要求。
那怎么办呢？在设计变压器的时候，要根据输入输出电压的要求，精确计算匝数比。
而且要考虑变压器的磁芯材料，不同的磁芯材料有不同的特性。
像铁氧体磁芯，它在高频下性能比较好，但是在低频下可能就不太行了。
所以要根据你的开关电源的工作频率来选择合适的磁芯材料。
【ZLG微信文档精选】DC-DC开关电源PCB布板注意事项
广州周立功单片机科技有限公司DC-DC 开关电源PCB 布板注意事项DC-DC开关电源PCB布板注意事项摘要：开关性稳压电源的效率高，但输出纹波电压较高，噪声较大，电压调整率等性能也较差，特别是对模拟电路供电时，将产生较大的影响，在器件选项和布板时需要特别注意。
推送目的：DC-DC开关电源与其他电源器件对比分析，选择器件及PCB布板注意事项是否原创：是关键字：DC-DC、MMPQ2128、LDO、电荷泵、PCB布板正文：1.1.1 DC-DC电源分类DC-DC开关电源分为三类：BUCK、BUOOST、BUCK-BOOSTBuck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。
如图1，Q为开关管，其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比D=Ton/Ts。
其中BUCK型DC-DC只能降压，降压公式：V o=Vi*D。
图1 BUCK开关电源模型Boost变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。
开关管Q也为PWM控制方式，但最大占空比D必须限制，不允许在D=1的状态下工作。
电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCM两种工作方式。
BOOST型DC-DC只能升压，升压公式：V o=Vi/(1-D)。
如图2图2 BOOST开关电源模型Buck/Boost变换器：也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。
Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。
BUCK-BOOST型DC-DC，即可升压也可降压，公式：Vo=(-Vi)*D/（1-D），D为充电占空比，既MOSFET导通时间。
开关电源pcb布线规则和技巧
开关电源pcb布线规则和技巧开关电源pcb布线规则和技巧开关电源是一种常用的电源类型，其使用广泛，如计算机、通信设备、家用电器等。
在设计开关电源时，合理的pcb布线是至关重要的。
下面介绍一些开关电源pcb布线的规则和技巧。
1. 保持信号传输路径短在布线时，应尽量缩短信号传输路径，减少信号传输过程中的干扰和损耗。
同时，在同一层内布置输入输出端口，并采用直接相连的方式进行连接。
2. 分离高频和低频信号开关电源中存在高频和低频信号，这些信号在传输过程中可能会产生互相干扰。
因此，在布线时应将高频和低频信号分离，并采用不同的层次进行布置。
3. 采用地平面地平面是一种有效减少干扰的方法。
在开关电源pcb设计中，应采用地平面，并将其与各个模块之间进行连接。
4. 避免回流现象回流现象是指当高速电流通过一个导体时，在导体两端产生感应电压并形成反向流动现象。
这种现象会导致噪声和干扰等问题。
为避免回流现象，在布线时应尽量避免导体走直线，而采用缓慢弯曲的方式进行布置。
5. 保持信号对称性在布线时，应保持信号对称性，即将输入和输出端口放置在同一侧，并采用相同的长度和宽度进行连接。
这样可以有效减少信号传输过程中的干扰和损耗。
6. 降低电感电感是一种常见的干扰源，会对开关电源的性能产生影响。
因此，在布线时应尽量降低电感，并采用短而宽的导体进行连接。
7. 避免共模干扰共模干扰是指两个信号共同受到噪声或干扰。
为避免共模干扰，在布线时应将各个信号分离，并采用不同的层次进行连接。
8. 保持距离在布线时，应保持各个元件之间的距离，以避免互相干扰。
同时，在不同层次之间也应保持一定距离，并采用合适的连接方式进行连接。
以上就是开关电源pcb布线规则和技巧的介绍。
合理的pcb布线可以有效提升开关电源的性能和稳定性，同时也可以减少噪声和干扰等问题。
因此，在设计开关电源时应重视pcb布线的规划和设计。
