电缆故障检测方法
低压电缆故障检测方法
低压电缆故障检测方法1.非毁伤性检测方法非毁伤性检测方法主要通过对电缆进行测量和监测，不破坏电缆结构，可以实时监测电缆的状态和性能。
下面介绍几种常见的非毁伤性检测方法。
（1）局部放电检测：局部放电是电缆中常见的故障形式之一、局部放电检测可以通过检测电缆绝缘中的局部放电信号来判断电缆绝缘材料的状况。
常见的局部放电检测方法包括高频电压法、超声波检测法和空气超声波检测法等。
（2）电缆电阻测量：电缆电阻测量可以判断电缆接触不良或导体断路等故障。
通常使用四线法进行电缆电阻测量，利用电流电压关系计算电缆的电阻值。
（3）电缆绝缘阻抗测量：电缆绝缘阻抗测量可以判断电缆绝缘材料的状况，包括电缆绝缘的漏阻、介质耐压等参数，常用的测量方法包括绝缘电阻测量和介质损耗测量。
2.毁伤性检测方法毁伤性检测方法主要是指通过对电缆进行拆解或损坏来获得故障信息的方法，检测结果更为准确，但需对电缆进行破坏性操作。
（1）放电成像法：放电成像法是一种通过对电缆进行放电操作，然后利用红外热像仪观察电缆表面温度分布来检测电缆故障的方法。
电缆的故障部位通常会产生异常的热量，通过红外热像仪可以观察到这些异常热点，从而准确定位电缆的故障位置。
（2）剖面分析法：剖面分析法是一种将电缆截面进行切割，然后观察切面的形貌和材料结构来分析电缆故障的方法。
通过剖面分析可以直观地观察到电缆绝缘层、导体和护套等材料的断裂、破损或腐蚀情况，从而判断电缆的故障类型。
（3）接地故障测量：接地故障是电缆故障中常见的一种形式。
接地故障测量可以通过对电缆接地进行测量，如绝缘电阻测量和泄漏电流测量等，来判断电缆的接地情况和接地故障的位置。
总结起来，低压电缆故障检测方法分为非毁伤性检测和毁伤性检测两种方法。
非毁伤性检测方法主要利用测量和监测技术来判断电缆的故障情况，适用于实时监测电缆状态。
毁伤性检测方法则需要对电缆进行拆解或破坏性操作，可以获得更准确的故障信息，但电缆将无法继续使用。
电力电缆故障的检测方法
电力电缆故障的检测方法电缆故障的主要种类是并联故障和串联故障。
串联故障指的是电缆当中的多个或者是一个导体存在断开情况，通常的时候，串联当中断开一个导体之前，较难发现串联的故障，只有真正出现短路情况的时候才容易发现串联故障。
并联故障是因为电缆长期超负荷运行而导致外绝缘的老化现象，进而在局部发生放电情况，导致并联故障。
而结合电缆故障被击穿的长度差异和电阻不同，能够划分电缆故障为高阻故障、低阻故障、开路故障。
1.电桥法电桥法是一种传统的电缆故障检测方法，其可以实现非常理想的效果。
这种检测方法十分便捷，有着非常高的检测精度，属于一种经常应用的电缆故障检测方法。
可是，也存在一些缺陷，因为电桥电压差和检流计不够灵敏，所以仅仅适宜对电阻较低的电缆故障开展检测。
而对于电阻较高的设备和断路故障的电缆问题难以借助这样的方法来检测。
2.高压电桥法在电缆检测当中，高压电桥法属于一种经常应用的故障检测方法。
其检测原理是，对于高压电桥当中恒流电源刺穿造成的电缆故障的地方，从一定程度上确保流动比较大的电桥电流，进而在电桥整体线路的两边形成一定的电位差，在协调电桥平衡的根底上统计故障地方的差距。
对于应用高压恒流电源而言，可以有效拓展电桥高阻检测的区域，相对来讲，其可以对结果开展尤为便捷和准确检测。
并且，对于电桥法的研究理论来讲，即电缆中心线路电阻与整体线路根据比率开展分配的特点可以促进电桥检测体系的形成。
3.冲击高压闪络法在对电缆故障开展检测的一些方法当中，施工人员应用十分广泛的一种方法是冲击高压闪络法。
这种方法的检测原理是在故障电缆的开端地方施加冲击高压，从而对发生故障的地方开展十分迅速的击穿，以及记录下故障地方一刹那电压突跳的数据信息。
在仔细研究电缆故障地方与电缆始末数据信息消耗时间的根底上对时间距离开展测试，从而得到故障的地方，以及执行解决对策。
4,低压脉冲反射法在电缆故障检测中应用低压脉冲发射的方法应当在损坏的线路当中注入低压脉冲。

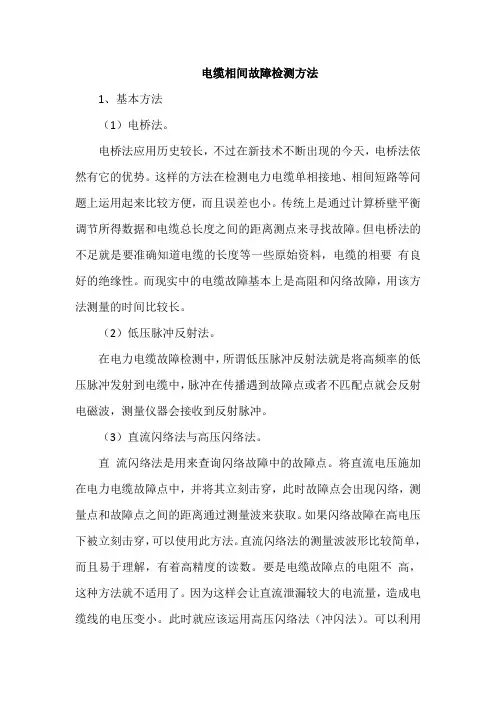

电缆相间故障检测方法
电缆相间故障检测方法1、基本方法（1）电桥法。
电桥法应用历史较长，不过在新技术不断出现的今天，电桥法依然有它的优势。
这样的方法在检测电力电缆单相接地、相间短路等问题上运用起来比较方便，而且误差也小。
传统上是通过计算桥壁平衡调节所得数据和电缆总长度之间的距离测点来寻找故障。
但电桥法的不足就是要准确知道电缆的长度等一些原始资料，电缆的相要有良好的绝缘性。
而现实中的电缆故障基本上是高阻和闪络故障，用该方法测量的时间比较长。
（2）低压脉冲反射法。
在电力电缆故障检测中，所谓低压脉冲反射法就是将高频率的低压脉冲发射到电缆中，脉冲在传播遇到故障点或者不匹配点就会反射电磁波，测量仪器会接收到反射脉冲。
（3）直流闪络法与高压闪络法。
直流闪络法是用来查询闪络故障中的故障点。
将直流电压施加在电力电缆故障点中，并将其立刻击穿，此时故障点会出现闪络，测量点和故障点之间的距离通过测量波来获取。
如果闪络故障在高电压下被立刻击穿，可以使用此方法。
直流闪络法的测量波波形比较简单，而且易于理解，有着高精度的读数。
要是电缆故障点的电阻不高，这种方法就不适用了。
因为这样会让直流泄漏较大的电流量，造成电缆线的电压变小。
此时就应该运用高压闪络法（冲闪法）。
可以利用这种方法判断故障点有没有击放电，但是不能说明产生了间隙放电就是故障点被击穿了。
2、精确确定点测量法上述测量故障点的方法适用于大范围的故障点，而不适用于施工处理。
电缆路径和深埋查找可以运用精确查找的方式找出确切的故障点位置。
而在这种情况下使用的方法就是声测法和声磁同步法。
（1）声测法。
运用灵敏度高的声电转换器放大故障点电放时产生的声音，使其转换成声音信号与电流信号，然后利用耳机和仪表等工具确定电缆线路上的故障点。
不过这种方法的缺点就是急速测量结果有着较大的随意性，误差也大。
如果电缆埋在地下太深就很难测量，优点就是对设备的要求不高。
（2）声磁同步法。
众所周知，电磁场信号的传播速度接近光速，但是声音的传播速度却相对较慢。

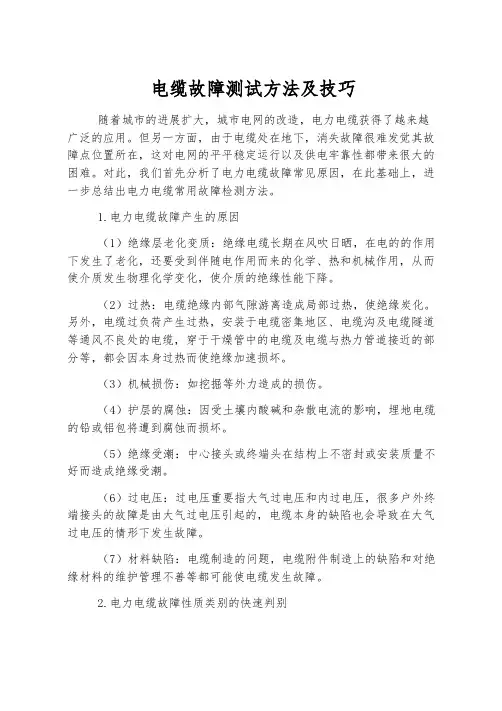

电缆故障测试方法及技巧
电缆故障测试方法及技巧随着城市的进展扩大，城市电网的改造，电力电缆获得了越来越广泛的应用。
但另一方面，由于电缆处在地下，消失故障很难发觉其故障点位置所在，这对电网的平平稳定运行以及供电牢靠性都带来很大的困难。
对此，我们首先分析了电力电缆故障常见原因，在此基础上，进一步总结出电力电缆常用故障检测方法。
1.电力电缆故障产生的原因（1）绝缘层老化变质：绝缘电缆长期在风吹日晒，在电的的作用下发生了老化，还要受到伴随电作用而来的化学、热和机械作用，从而使介质发生物理化学变化，使介质的绝缘性能下降。
（2）过热：电缆绝缘内部气隙游离造成局部过热，使绝缘炭化。
另外，电缆过负荷产生过热，安装于电缆密集地区、电缆沟及电缆隧道等通风不良处的电缆，穿于干燥管中的电缆及电缆与热力管道接近的部分等，都会因本身过热而使绝缘加速损坏。
（3）机械损伤：如挖掘等外力造成的损伤。
（4）护层的腐蚀：因受土壤内酸碱和杂散电流的影响，埋地电缆的铅或铝包将遭到腐蚀而损坏。
（5）绝缘受潮：中心接头或终端头在结构上不密封或安装质量不好而造成绝缘受潮。
（6）过电压：过电压重要指大气过电压和内过电压，很多户外终端接头的故障是由大气过电压引起的，电缆本身的缺陷也会导致在大气过电压的情形下发生故障。
（7）材料缺陷：电缆制造的问题，电缆附件制造上的缺陷和对绝缘材料的维护管理不善等都可能使电缆发生故障。
2.电力电缆故障性质类别的快速判别2.1电力电缆的故障分类电缆故障若按故障发生的直接原因可以分为两大类：一类为试验击穿故障；另一类为在运行中发生的故障。
若按故障性质来分，又可分为开路、低阻、高阻故障等。
开路故障：指电缆的甲端与乙端一相或者三相*断开。
低阻故障：若电缆相间或相对地绝缘电阻在100k以下的故障称为低阻故障。
高阻故障：若电缆相间或相对地故障电阻较大，以致不能接受电桥或低压脉冲法进行粗测的故障，通称为高阻故障。
它包括泄漏性高阻故障和闪络性高阻故障。
在试验过程中发生击穿的故障，其性质比较单纯，一般为一相接地，很少有三相同时在试验中接地或短路的情形，更不行能发生断线故障。
电缆故障查找方法
电缆故障查找方法电缆故障是电力系统中常见的问题，一旦出现故障，不仅会影响正常的用电，还可能造成安全隐患。
因此，及时准确地查找电缆故障并进行修复至关重要。
下面将介绍几种常用的电缆故障查找方法。
首先，最常用的方法是使用绝缘电阻测试仪进行测试。
在使用测试仪之前，需要先将电缆的两端分别接地，然后将测试仪的两个探头分别接触电缆的两端，记录下测试仪显示的绝缘电阻数值。
如果绝缘电阻数值低于正常范围，就说明电缆存在绝缘故障。
通过这种方法可以快速定位故障位置，有针对性地进行修复。
其次，可以利用局放检测仪进行故障查找。
局放检测仪能够检测电缆局部放电现象，通过分析局放信号的特点，可以判断出电缆是否存在故障。
在使用局放检测仪时，需要注意选择合适的检测频率和增益，以确保能够准确地捕捉到局放信号。
通过这种方法，可以有效地排除电缆的局部故障，提高查找故障的效率。
另外，还可以借助红外热像仪进行故障查找。
红外热像仪能够将电缆表面的热量分布显示出来，通过观察热像图可以发现电缆存在的热点，从而判断出故障位置。
在使用红外热像仪时，需要注意选择合适的拍摄距离和角度，以确保能够准确地捕捉到热像图像。
通过这种方法，可以快速定位电缆的热故障，有针对性地进行修复。
最后，还可以利用无损检测技术进行故障查找。
无损检测技术能够在不破坏电缆表面的情况下，通过电磁、超声波等方法检测电缆内部的故障。
这种方法不仅能够准确地查找出电缆的故障位置，还能够保护电缆表面的完整性，减少对电缆的损坏。
通过这种方法，可以全面地了解电缆的故障情况，有针对性地进行修复。
综上所述，电缆故障的查找方法有多种，每种方法都有其适用的场景和特点。
在实际操作中，可以根据具体情况选择合适的方法进行故障查找，以确保能够及时准确地排除电缆故障，保障电力系统的正常运行。
电缆故障查找方法
电缆故障查找方法
电缆是电力传输和通信的重要设备，但在使用过程中难免会出现各种故障。
及时准确地查找和排除故障是保障电缆正常运行的关键。
下面将介绍几种常见的电缆故障查找方法。
首先，对于电缆的绝缘故障，可以采用绝缘电阻测试的方法。
通过测量电缆的绝缘电阻值，可以判断电缆是否存在绝缘故障。
一般来说，绝缘电阻值低于一定数值就表明存在绝缘故障，可以根据测试结果进行相应的维修和更换。
其次，对于电缆的接头故障，可以采用接地测试的方法。
通过测试接头的接地情况，可以判断接头是否存在故障。
如果接地电阻过大或者接地不良，就说明存在接头故障，需要及时处理。
另外，对于电缆的线路故障，可以采用电缆定位仪进行故障查找。
电缆定位仪可以通过发送信号和接收信号的方式，准确地定位出电缆线路中的故障点，为后续的维修工作提供准确的位置信息。
此外，对于电缆的局部损坏故障，可以采用红外热像仪进行检测。
红外热像仪可以通过红外线摄像头来检测电缆表面的温度分布
情况，从而找出电缆的局部损坏点，为后续的修复工作提供依据。
最后，对于电缆的外部损伤故障，可以采用目视检查的方法。
定期对电缆进行目视检查，可以及时发现电缆的外部损伤情况，及时进行维修和更换，避免故障的扩大和影响电缆的正常使用。
总之，电缆故障的查找方法有很多种，可以根据具体的故障情况选择合适的方法进行查找和处理。
通过及时准确地排除故障，可以保障电缆的正常运行，延长电缆的使用寿命，提高电力传输和通信的可靠性和安全性。
电力电缆的故障分析及检测方法
电力电缆的故障分析及检测方法
电力电缆是输送电能的重要组成部分，若出现故障则会导致供电中断、损失等问题，因此对电力电缆的故障分析及检测十分必要。
下面介绍电力电缆故障的分类及常用的检测方法。
一、故障分类
1.绝缘故障：电缆的绝缘材料损坏或老化，导致电力泄漏、短路等问题。
2.导体故障：电缆中导体损坏、接触不良、电阻过大等问题。
3.接头故障：电缆接头制作不良、防水措施不够、温升过高等问题。
二、常用检测方法
1.局部放电检测：通过检测电缆运行过程中的局部放电信号，判断电缆的绝缘状态，以便及早判断绝缘缺陷的出现。
2.介质损耗测试：通过测试电缆内介质的损耗，判断电缆绝缘状态的好坏。
3.电容测试：通过量取电缆母线、引出线之间的电容值，推算电缆电容率，以判断电缆绝缘状态。
4.高压测试：通过施加高电压测试电缆的绝缘强度，以便检测电缆的耐压性能。
5.电缆局部放电测量：通过检测电缆中存在的局部放电，判断导体两相之间或绝缘层内存在的故障。
6.时域反射法：通过测试电缆上电磁波信号的传输速度，以检测电缆上的绝缘故障的位置。
7.绝缘电阻测量：通过测试电缆的绝缘电阻变化情况，判断电缆的绝缘状况。
总的来说，电力电缆的故障分析及检测需要多种技术手段的综合运用，只有掌握了各种故障的原因和检测方法，才能及时发现问题，保障供电的连续性和稳定性。
电缆故障检查方法
电缆故障检查方法
1. 外观检查：检查电缆外观是否有明显的物理损伤，如切割、磨损、挤压等。
还要检查是否有局部渗漏或电缆绝缘物质的腐蚀等问题。
2. 局部电压测试：使用电压测试仪器检测电缆的局部电压值，观察是否存在异常。
若存在异常电压，可能表明电缆存在故障。
3. 绝缘电阻测试：使用绝缘电阻测试仪器对电缆绝缘进行测试，观察绝缘电阻是否达到标准要求。
如果绝缘电阻过低，可能表示电缆有绝缘损坏。
4. 电阻测试：使用万用表等测试仪器对电缆的电阻进行测试，观察电阻值是否符合设定范围。
过高或过低的电阻值可能表示电缆存在问题。
5. 示波器测试：使用示波器检测电缆上的信号波形，观察波形是否正常。
如波形出现幅度变化、失真等情况，可能表明电缆存在故障。
6. 故障定位：使用电缆故障定位仪等设备，结合反射法或时域法等方法，对电缆故障进行精确定位，以便进行修复。
7. 热红外检测：使用红外热像仪对电缆进行红外热检测，观察电缆表面的温度分布情况，发现温度异常的部位，可能存在故障。
8. 声音检测：使用听诊器等工具对电缆进行声音检测，观察是否存在漏电声、放电声等异常的声音，以判断是否存在故障。
以上是常见的电缆故障检查方法，具体选用哪种方法需要根据实际情况和设备条件来决定。
在进行电缆故障检查时，应根据具体设备要求和安全规范进行操作，以确保安全可靠。
10kv电力电缆故障测寻的详细步骤
10kv电力电缆故障测寻详细步骤
一、确定故障类型
在进行故障测寻之前，首先要确定故障的类型，如开路、短路、断路等。
可以通过测量电缆的绝缘电阻和导体电阻等参数，初步判断故障的性质和程度。
二、预定位
预定位是初步确定故障的大致位置，常用的方法有：
1. 电桥法：通过测量电缆线路的电阻和电容，计算出故障点到测试点的距离。
该方法简单可靠，但精度较低。
2. 脉冲法：通过向电缆发送高压脉冲信号，根据反射回来的脉冲信号时间差，计算出故障点的距离。
该方法精度较高，但需要较高的测试设备和经验。
三、精确定位
精确定位是在预定位的基础上，进一步精确确定故障点的位置。
常用的方法有：
1. 音频法：通过听取电缆中声音的差异，判断故障点的位置。
该方法简单易行，但需要经验丰富的操作人员。
2. 声磁同步法：通过测量电缆中的声音和磁场信号，利用时间差原理确定故障点的位置。
该方法精度较高，但需要特殊的测试设备。
四、修复故障
根据故障的性质和程度，可以采用不同的修复方法。
常用的方法有：1. 直通接法：对于短路、断路等简单故障，可以直接将电缆两头连
接在一起，恢复正常的电气性能。
2. 绕接法：对于损坏较轻的故障点，可以采用绕接的方式进行修复。
3. 替换法：对于损坏严重的电缆段，需要整段替换电缆。
五、测试验收
修复完成后，需要对电缆进行测试验收，确保故障已经完全排除，电缆电气性能恢复正常。
测试内容包括绝缘电阻、导体电阻、耐压试验等。
验收合格后，方可投入使用。
电力电缆的故障检测与诊断方法
电力电缆的故障检测与诊断方法电力电缆的故障检测与诊断是电力行业中非常重要的一项工作。
随着电力设备的不断发展和电网的快速扩展，电缆的安全和可靠运行对于保障电力系统的稳定供电至关重要。
然而，由于电缆埋藏在地下或地下水中，故障的检测和诊断相对困难。
本文将介绍一些常见的电力电缆故障检测与诊断方法，以期提升电力系统的可靠性和安全性。
一、开路故障检测与诊断方法开路故障是指电力电缆中导体断裂或绝缘失效导致的电流无法正常流通的情况。
针对开路故障的检测与诊断，常用的方法包括：电缆反演法、时域反射法和频域反射法。
电缆反演法是一种利用复杂矩阵计算电缆线路参数的方法，在检测开路故障时，可以通过对电缆两端电流和电压进行分析，计算出电阻和电感等参数，从而判断是否存在开路故障。
时域反射法是一种利用电磁波在电缆中从故障点反射回来的原理进行故障检测的方法。
通过在电缆一端施加短脉冲信号，利用反射波的信号特征来判断故障点的位置和类型，然后通过测量仪器进行分析和诊断。
频域反射法是一种利用频率信号在电缆中传输的原理进行故障检测的方法。
通过在电缆一端施加不同频率的信号，利用反射波的频谱特征来判断故障点的位置和类型，然后通过频谱分析仪器进行诊断。
二、短路故障检测与诊断方法短路故障是指电力电缆中导体之间出现串联导通的情况，导致电流异常增大，可能引发火灾等危险。
针对短路故障的检测与诊断，常用的方法包括：电缆阻抗法、时域反射法和热红外成像法。
电缆阻抗法是一种通过测量电缆两端的电压和电流，计算电缆的等效阻抗来判断是否存在短路故障的方法。
阻抗值的计算可以利用复杂矩阵法或者有功功率法等数学方法进行求解。
时域反射法在短路故障检测中同样也有应用。
通过施加短脉冲信号，利用反射波的特征来判断短路故障的位置和类型。
与开路故障时域反射法类似，需要使用相应的测量仪器进行分析和诊断。
热红外成像法是一种利用红外辐射热图像来检测和诊断电力电缆短路故障的方法。
通过红外热成像仪器，可以感知电缆局部温度的异常变化，从而判断是否存在短路故障及其位置。
试述配电网电缆故障的测定和故障选线
试述配电网电缆故障的测定和故障选线配电网的电缆故障是造成停电、安全隐患以及电网负载能力下降的主要原因之一。
对电缆故障的测定和故障选线显得至关重要。
本文将对电缆故障的测定原理和方法、故障选线的意义以及常见的故障选线方法进行详细的介绍和阐述。
一、电缆故障的测定原理和方法1.测定原理电缆故障的测定是指对电缆线路中的故障进行定位和诊断的过程。
在电缆线路中，常见的故障包括绝缘击穿、短路、接触不良等。
为了准确测定故障位置，需要借助一些物理原理和测量方法。
绝缘击穿故障是指电缆的绝缘层由于电压过高或者受到外部损伤而发生击穿，导致电流通过绝缘层短路，从而引起故障。
在测定绝缘击穿故障时，常用的原理包括绝缘电阻测定、局部放电测定等。
而短路故障是指电缆导体之间或导体与地之间发生短接，导致电流异常增大，从而引起故障。
测定短路故障时，通常会采用电阻测定、电流测定等方法。
2.测定方法针对不同的故障类型，可以采用不同的测定方法。
常用的测定方法包括绝缘电阻测定、局部放电测定、交流耐压试验、直流电阻测定、电流测定等。
绝缘电阻测定是通过测量缆芯与金属护套之间的绝缘电阻来判断绝缘是否存在击穿故障。
局部放电测定是通过检测局部放电信号的幅值和频率来判断绝缘是否存在击穿故障。
交流耐压试验是通过施加交流高压，判断绝缘层的绝缘性能是否正常。
直流电阻测定是通过测量导体之间或导体与地之间的电阻值来判断是否存在短路故障。
电流测定是通过测量电缆线路中的电流值，判断是否存在短路或接触不良故障。
二、故障选线的意义故障选线是指针对电缆故障的具体情况，选择合适的修复方案和方法。
正确的故障选线可以有效地减少故障处理时间，提高电网的可靠性和安全性。
故障选线具有重要的意义。
故障选线可以准确判断故障类型和位置，有针对性地进行维修和处理。
不同类型的故障可能需要采用不同的修复方法，通过故障选线可以避免不必要的修复过程，提高维修效率。
故障选线可以帮助减少故障修复的成本。
通过对故障的准确定位和诊断，可以避免因为误判而进行不必要的修复，从而节约维修成本。
电缆检测的内容
电缆检测的内容电缆检测是一项重要的技术活动，用于确保电缆系统的正常运行和安全性。
本文将介绍电缆检测的基本原理、常见的检测方法以及其在不同领域的应用。
一、电缆检测的基本原理电缆检测是通过对电缆系统进行测试和分析，以评估其性能和健康状况。
其基本原理是利用电学、热学和机械学等原理，通过测量电缆的电阻、绝缘电阻、电容、介质损耗因数、局部放电等参数，来判断电缆系统是否存在故障或潜在问题。
二、常见的电缆检测方法1. 直流电阻测试：通过测量电缆的直流电阻来评估电缆的导体连接是否正常。
这种方法简单快捷，适用于低压电缆的检测。
2. 交流电阻测试：通过测量电缆的交流电阻来评估电缆的整体连接质量。
这种方法适用于中高压电缆的检测。
3. 介质损耗因数测试：通过测量电缆的介质损耗因数来评估电缆绝缘的状态。
这种方法可以检测电缆的老化程度和绝缘性能。
4. 局部放电测试：通过检测电缆系统中的局部放电信号来评估电缆的绝缘状况。
这种方法可以检测电缆的绝缘缺陷和潜在故障。
5. 热红外检测：通过红外热像仪测量电缆表面的温度分布，来评估电缆的负载情况和潜在故障。
这种方法可以检测电缆的过载、短路等问题。
三、电缆检测的应用领域1. 电力行业：电缆是电力输送的重要组成部分，电缆检测可以帮助电力公司及时发现电缆故障，确保电力系统的稳定运行。
2. 交通运输：电缆在地铁、铁路、航空等交通运输领域中广泛应用，电缆检测可以确保交通设施的安全可靠。
3. 通信网络：电缆是通信网络的基础设施，电缆检测可以帮助电信运营商及时发现通信故障，提高网络的可用性和稳定性。
4. 工业制造：电缆在工业自动化、机器人等领域中扮演重要角色，电缆检测可以确保工业设备的正常运行，提高生产效率。
5. 新能源领域：电缆在太阳能、风能等新能源领域中广泛应用，电缆检测可以确保新能源设备的安全运行和高效发电。
电缆检测是一项重要的技术活动，通过对电缆系统进行测试和分析，可以及时发现电缆故障和潜在问题，确保电缆系统的正常运行和安全性。
电缆故障的检测方法
电缆故障的探测方法本文综述了电缆故障的探测方法与仪器。
首先列举了电缆故障探测的传统方法并分析了传统方法的不足，然后介绍了电缆故障探测的新方法及其特点。
随着电缆用量在整个电力传输线路和因特网中所占的比例日益提高，电缆故障出现的几率越来越大。
电缆故障对生产造成的危害较大，轻者会造成单台电气设备不能运行，重者会导致整个变电所停电，所以电缆故障点的快速测定和精确定位问题变得非常重要。
一、电缆故障探测的传统方法（一）电缆故障测距的传统方法电缆故障测距的传统方法主要有以下四种：电桥法：这是电力电缆的测距的经典方法。
该方法比较简单，但需要事先知道电缆线长度等数据，且只适用于低阻及短路故障。
但是，在实际运行中，故障常常为高阻及闪络性故障，因故障电阻很高造成电桥电流很小，因此一般的灵敏度仪表很难探测。
脉冲回波法：针对低阻与断路类型的故障，利用低压脉冲反射方法来测电缆故障比起上面的电桥法简单直接，只需通过观察故障点反射与发射脉冲的时间差来测距。
测试时将一低压脉冲注入电缆，当脉冲传播到故障点时会发生反射，脉冲被反射送回到测量点。
利用仪器记录发射和反射脉冲的时间差，只需知道脉冲传播速度就可计算出故障发生点的距离。
该方法简单直观，不需知道电缆长度等原始数据，还可根据反射波形识别电缆接头与分支点的位置。
脉冲电压法。
该方法可用于测量高阻与闪络故障。
首先将电缆故障在直流或脉冲高压信号下击穿，然后通过记录放电脉冲在测量点与故障点往返一次所需的时间来测距。
脉冲电压法的一个重要优点是不必将高阻与闪络性故障烧穿，直接利用故障击穿产生的瞬时脉冲信号，测试速度快，测量过程也得到简化。
但缺点是：①仪器通过一个电容电阻分压器分压测量电压脉冲信号，仪器与高压回路有电耦合，很容易发生高压信号串人，造成仪器损坏，故安全性较差；②在利用闪测法测距时，高压电容对脉冲信号呈短路状态，需要串一个电阻或电感以产生电压信号，增加了接线复杂性，使故障点不容易击穿；③在故障放电时，特别在冲闪时，分压器耦合的电压波形变化不尖锐，难以分辨。
电缆故障查找方法
电缆故障查找方法
电缆故障的查找方法主要有以下几种：
1. 直观检查法：通过目视观察电缆外观、连接头、连接处等是否有损坏、老化、松动等情况，以及是否有明显的烧焦、破损的痕迹，从而初步排除可能存在的故障点。
2. 电阻测量法：使用电阻表或万用表对电缆的各个导线、连接头进行测量，判断其是否符合正常范围。
如果发现某个导线的电阻值异常高或异常低，就可以怀疑该导线存在断路、短路等故障。
3. 绝缘测量法：使用绝缘电阻表对电缆绝缘层进行测试，判断其是否符合正常的绝缘阻值。
如果测试结果较低，表示绝缘性能可能存在问题，需要进一步检查和修复。
4. 高频探测法：使用高频电流注入仪、高频电压法等设备对故障电缆进行高频信号注入，通过测量回路的电流和电压波形的变化，可以定位到故障的具体位置。
5. 热红外扫描法：使用热像仪对电缆进行扫描，通过检测电缆的热量分布情况，可以找到可能存在的局部过热故障点。
6. 变电站设备检测法：通过对变电站设备如断路器、隔离开关等的检测，判断
是否存在与电缆有关的故障。
例如，通过断路器的热重载测试、测量隔离开关的接触电阻等，可以判断电缆接线是否正确、电缆夹是否过紧等。
以上方法可以根据具体情况和设备的可用性选择适合的方式进行故障查找。
在使用上述方法时，应注意安全问题，避免触电或其他意外事故发生。
此外，如果遇到复杂或难以排查的故障，建议请专业的电气工程师或电缆维护人员进行故障排查和维修。
电缆故障点的四种实用测定方法
电缆故障点的四种实用测定方法一、电缆故障的种类与判断无论是高压电缆还是低压电缆，在施工、安装和运行过程中，故障往往是由短路、过载运行、绝缘老化或外力损坏引起的。
电缆故障分为三类：接地、短路和断开。
三芯电缆故障类型主要包括以下几个方面：单芯或双芯接触；两相铁芯之间短路；三相芯线完全短路；单相芯线断开或多相线断开。
对于直接短路或断线故障，可使用万用表直接测量和判断。
对于间接短路和接地池故障，可使用兆欧表遥测芯线之间或芯线与地面之间的绝缘电阻，并根据其电阻值确定故障类型。
2、电缆故障点的确定方法1、测声法所谓测声法就是根据故障电缆放电的声音进行查找，该方法对于高压电缆芯线对绝缘层闪络放电较为有效。
此方法所用设备为直流耐压试验机。
电路接线如图1所示，其中syb为高压试验变压器，c为高压电容器，zl为高压整流硅堆，r为限流电阻，q 为放电球间隙，l为电缆芯线。
当电容器c充电到一定电压值时，球间隙对电缆故障芯线放电，在故障处电缆芯线对绝缘层放电产生\滋、滋\的火花放电声，再在杂噪声音最小的时候，借助耳聋助听器或医用听诊器等音频放大设备进行查找。
查找时，将拾音器贴近地面，沿电缆走向慢慢移动，当听到\滋、滋\放电声最大时，该处即为故障点。
使用该方法一定要注意安全，在试验设备端和电缆末端应设专人监视。
2.电桥法电桥法是用双臂电桥测量电缆芯线的直流电阻，然后精确测量电缆的实际长度，并根据电缆长度与电阻的正比例关系计算故障点。
该方法适用于电缆芯线间直接短路或短路点接触电阻小于1Ω的情况，判断误差一般不大于3m，故障点接触电阻大于1Ω的情况下，可采用增加烧穿电压的方法将电阻降低到1Ω，然后按此方法测量。
测量电路首先测出芯线a与b之间的电阻r1，则r1＝2rx＋r，其中r为a相或b相至故障点的一相电阻值，r为短接点的接触电阻。
再就电缆的另一端测出a’和b’芯线间的直流电阻值r2，则r2＝2r（l－x）＋r，式中r（l－x）为a’相和b’相芯线至故障点的一相电阻值。
电力电缆的故障分析及检测方法
电力电缆的故障分析及检测方法电力电缆是输送电能的重要设备，但在运行中难免会出现故障。
电力电缆的故障一般分为三类：绝缘故障、电缆接头故障和电缆外包层故障。
处理故障需要实施合适的检测方法，据此本文将就电力电缆故障的检测方法进行探讨。
一、绝缘故障检测方法1、绝缘电阻测试法绝缘电阻测试法是比较常用的一种绝缘故障检测法。
它主要是利用高压直流放电器将试验电缆的一端接地，另一端接通500V或1000V直流电压（也可以根据实际情况对电压进行调整），并记录电流与电压。
如果读书在在50MΩ以上，说明绝缘没有问题。
此法的优点是简单易行，缺点在于只能检测到大面积的绝缘故障，不能检测到局部绝缘故障。
2、局部放电检测法局部放电检测法是一种常用的局部绝缘故障检测方法。
它的原理是利用放电电流产生信号，通过放大和滤波等处理得到故障信号，然后再通过分析断层发生的时间、位置、大小等综合条件来定位故障。
局部放电检测法主要适用于高压交流电缆及其附件的检测，检测结果更为可靠，但仪器昂贵，操作比较麻烦。
二、电缆接头故障检测方法电缆接头故障比较常见，如果及时发现故障，不仅可以延长电缆的使用寿命，而且可以提高电缆系统的可靠性。
电缆接头故障的检测方法包括如下：1、分接箱可视检查法通过检查分接箱外观，连接方式、接线端子、连接盘上的引线及连接板上的引线等情况来判断电缆接头的质量。
2、分接箱绝缘电阻测试法通过对接头进行高压试验，测量其绝缘阻值，从而判断接头质量。
3、分接箱局部放电检测法通过检测接头所产生的局部放电信号，来定位接头故障位置。
三、电缆外包层故障检测方法电缆外包层故障往往不易发现，如果长期不修复，很容易引起电缆系统故障。
这类故障的检测方法有以下几种：1、有线检测法通过检测电极间导通状态的变化来定位电缆外包层故障点的位置。
该方法精度高，定位准确，但是在大功率电缆上的实用性不足。
2、雷电冲击测试法利用冲击波法产生的电磁场，通过定位电缆故障处反射回来的信号来寻找故障点。
电力电缆的故障分析及检测方法
电力电缆的故障分析及检测方法电力电缆是输送电力的重要设备，其工作可靠性直接关系到供电系统的安全运行。
由于各种原因，电力电缆会出现各种故障，给供电系统带来安全隐患。
对电力电缆的故障分析及检测方法进行研究具有重要意义。
本文将就电力电缆的故障分析及检测方法进行探讨，旨在提高供电系统的安全性和可靠性。
一、电力电缆的常见故障及其分析1.绝缘老化绝缘老化是电力电缆常见的故障之一，主要由于电缆长时间运行、环境温度变化等因素导致绝缘材料老化、变质。
绝缘老化会造成电缆绝缘强度下降，容易导致绝缘破坏和击穿，进而引起短路事故。
对于绝缘老化故障，可以通过以下方法进行分析：（1）外观检查：观察电缆外观是否有裂纹、变形等情况；（2）绝缘电阻测量：使用绝缘电阻测试仪对电缆绝缘进行测量，了解绝缘老化程度；（3）局部放电测试：利用局部放电检测设备对电缆进行检测，判断是否存在局部放电现象。
2.金属外护套腐蚀金属外护套腐蚀是导致电力电缆故障的常见原因之一，主要由于化学介质、土壤湿度等因素导致外护套金属腐蚀。
金属外护套腐蚀会导致外护套损坏，使电缆失去保护功能，容易导致接地故障和短路。
对于金属外护套腐蚀故障，可以通过以下方法进行分析：（1）外观检查：观察电缆外护套表面是否有腐蚀痕迹、锈蚀情况；（2）金属电位测量：使用金属电位测试仪对外护套进行测量，了解外护套腐蚀情况；（3）化学分析：采集外护套腐蚀部位样品进行化学分析，确定腐蚀原因。
3.接头故障电力电缆的接头是电力传输的重要部分，但接头也是电缆故障的薄弱环节。
接头故障主要包括接头松动、接触不良、绝缘接头老化等情况，会导致接头发热、烧坏，严重影响电缆的安全运行。
对于接头故障，可以通过以下方法进行分析：（1）红外热像仪检测：利用红外热像仪对接头进行热成像，了解接头是否存在异常发热情况；（2）接触阻抗测量：使用接触阻抗测试仪对接头进行测量，判断接头的接触情况；（3）X射线检测：采用X射线检测设备对接头进行透视检测，了解接头内部情况。
电缆检测方案
电缆检测方案摘要对电缆进行定期检测，可以及时发现缺陷和故障，并采取措施修复，避免潜在的安全隐患。
本文介绍了电缆检测的常用方法和检测设备，以及在检测中需要注意的事项，帮助读者了解电缆检测的基本流程和技术要点。
背景介绍电缆是现代电力系统中不可或缺的组成部分。
它们用于传输和分配电能，连接各种设备和电子系统。
电缆在长期使用过程中，会受到各种影响，如机械损伤、环境腐蚀、绝缘老化等，导致缺陷和故障的出现。
如果这些问题不能及时发现和解决，就会对电力系统的稳定性和安全性产生不良影响。
因此，定期进行电缆检测，是维护电力系统正常运行的重要措施之一。
常用检测方法1.高压局部放电检测法高压局部放电检测法是一种常用的检测电缆绝缘状态的方法。
它通过在电缆上加高电压，引起局部放电现象，从而检测电缆是否存在绝缘缺陷。
此方法可以检测到绝大多数类型的绝缘缺陷，如裂纹、气泡、异物、老化等。
技术要求较高，需要专业的检测设备和资质。
2.绝缘电阻测量法绝缘电阻测量法是另一种常用的检测电缆绝缘状态的方法。
它通过对电缆两端加电压，测量电缆绝缘电阻的大小，从而判断电缆绝缘是否存在缺陷。
此方法适用于对电缆整段进行检测，可以快速了解电缆的基本绝缘状态。
但是，它不能检测到局部绝缘缺陷，也不能准确识别不同类型的绝缘缺陷。
3.超声波检测法超声波检测法是一种用于检测电缆外皮和金属护层状况的方法。
它通过向电缆表面发射超声波，从反射信号中判断电缆是否存在损伤、裂纹或腐蚀等问题。
此方法可以检测到电缆外皮和金属护层的大多数缺陷，具有非常高的准确度和可靠性。
检测设备1.局部放电检测仪局部放电检测仪是一种专用设备，用于检测电缆绝缘的局部放电现象。
它通过对电缆加高电压，观察放电信号的变化，判断电缆绝缘是否存在缺陷。
此设备要求操作人员具有一定的技术水平和实际经验，能够精确识别不同类型的绝缘缺陷。
2.数字绝缘电阻测试仪数字绝缘电阻测试仪可用于测量电缆的绝缘电阻，了解电缆是否存在绝缘缺陷。
电缆故障检测的原理和方法
电缆故障检测的原理和方法
电缆故障检测的原理和方法可以分为以下几种：
1. 绝缘电阻测量法：通过测量电缆绝缘电阻的大小来判断绝缘的健康状况。
原理是在绝缘电阻正常的情况下，电流只能通过绝缘层进行闭合，而当出现故障时，电流会通过绝缘层以外的通路，导致绝缘电阻减小。
2. 波形分析法：通过分析电缆上的电压或电流波形，来检测故障的位置和性质。
例如，可以通过观察电缆的波形变化来判断是否存在短路或接地故障。
3. 时间域反射法：利用脉冲反射原理，在电缆两端施加电信号并观察反射信号，通过测量反射信号的延时和幅度来判断电缆故障的位置和性质。
4. 频域反射法：利用频域特性来检测电缆故障。
当电缆出现故障时，会导致信号的频谱发生变化，通过对比坏缆和好缆的频谱分布，可以确定故障的位置和性质。
5. 火花频率法：通过在维持火花频率恒定的条件下，改变火花的位置和时间，用以判断绝缘故障发生的位置。
6. 红外热像法：利用红外热像仪来检测电缆故障。
当电缆出现局部过热时，会产生明显的热辐射，通过热像仪可以直观地观测到这种热辐射，从而定位故障点。
这些方法可以单独或结合使用，根据不同的故障情况和要求选择相应的检测方法。
需要注意的是，电缆故障检测需要专用的仪器设备和专业的操作技术。
电力设备的电缆故障检测与维修技术
电力设备的电缆故障检测与维修技术一、引言电力设备的电缆是供电系统中非常重要的组成部分，它负责输送电能，连接各种电气设备。
然而，由于电缆运行环境复杂，存在各种潜在的故障风险，如绝缘老化、短路等。
因此，电缆故障检测与维修技术对于确保电力设备的稳定运行至关重要。
二、电缆故障检测技术1. 传统检测方法传统的电缆故障检测方法包括直流耐压测试、局部放电检测和无损检测等。
直流耐压试验通过施加高压电流，检测电缆绝缘是否破损。
局部放电检测主要依据局部放电产生的脉冲电流信号来判断电缆绝缘是否发生故障。
无损检测技术则主要通过热红外成像、电磁波检测等方式，检测电缆表面和内部的异常情况。
2. 高频电缆故障预测技术近年来，高频电缆故障预测技术逐渐兴起。
该技术利用高频电磁波在电缆中的传播特性，通过检测信号的相位和幅度变化，来判断电缆的故障类型和位置。
高频电缆故障预测技术具有非侵入性、准确性高等优点，可以及早发现电缆故障，提前进行维修，避免事故的发生。
三、电缆故障维修技术1. 绝缘修复技术电缆的绝缘老化是导致电缆故障的主要原因之一。
对于绝缘老化的电缆，可以采取混凝土护套修复、电缆漏油处理等方法进行维修。
混凝土护套修复是通过将新的混凝土材料包裹在受损部分上，增加电缆的绝缘性能。
电缆漏油处理则主要是清除漏油部位的污物，并进行绝缘油的添加。
2. 故障定位技术故障定位是电缆故障维修中非常重要的环节。
常用的故障定位技术包括回波法、反射法和时间域反射法等。
回波法利用电缆信号在故障位置反射后返回的特性，通过测量反射时间差来确定故障位置。
反射法则是利用发送的电磁波在故障位置反射所产生的信号，通过测量反射信号的幅度和相位差来确定故障位置。
时间域反射法是利用不同频率的电磁波在电缆中传播速度不同的原理，通过测量信号的传播时间来确定故障位置。
3. 故障纠正技术一旦确定了电缆故障的位置，需要进行故障纠正。
常用的故障纠正技术包括电缆割接、绝缘加固、局部放电修复等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆故障检测方法
在机电设备安装工程的施工及维护过程中，将会面对各种原因造成的电缆故障。
所以必须具有适用的理论及方法来解决各类故障，本文就传统的检测方法进行了阐述，对于电缆的故障点检测一般都要经过故障类型的诊断、故障点测距、精确定点三个主要步骤。
故障类型诊断主要是确定电缆故障点的故障相别，属于高阻接地或者低阻接地，以便于测试人员选择适当的检测方法。
故障点测距也叫预定位，故障电缆芯线上施加测试信号或者在线测量、分析故障信息，初步确定故障的距离，尽量缩小故障范围，以方便精确定点的进行。
预定位方法一般可归纳为两大类，即经典法，如电桥法等;现代法，如低压脉冲法、高压闪络法等。
精确定点是预定位距离的基础上，精确地确定故障点所在实际位置。
精确定点方法主要有声测定点法、感应定点法、时差定点法以及同步定点法等。
电缆故障的传统检测方法电缆敷设为机电安装施工中经济价值最大的分项施工，同时也是保证设备正常运行重要设施，在实际施工及维护运行过程中，往往因敷设方式设计不合理、施工人员操作不当、虫鼠等小动物的破坏等各种因数的影响，造成电缆的损坏而引起故障。
在大量的工程实践中我们发现电缆故障为高阻电流泄露故障（电阻值大于等于1），其原因往往为因绝缘层破坏而造成的。
低电阻故障一般为相间或对地短路经常出现在电缆分歧头位置，是由于施工时绝缘手段未充分引起的，但出现的几率很小，主要是预防为主，在施工阶段就严把质量关减少事故的出现。
电缆故障可能出现在配电线路施工、调试、维护等任何阶段，施工、除了少量的电缆故障出现在施工、调试阶段外，更多的电缆故障出现在维护运行期间，这类故障一般随着整个配线系统的老化而逐渐显现，造成设备频频跳闸给用户带来困扰。
因此使用单位必须熟练的掌握电缆检测方法。
在电缆故障检测过程中因采用高压或低压手段分为高压检测或低压检测两类，其中高压检测使用于低阻、断路、高阻等各种情况的电缆故障，低压检测方式只适用于低阻、断路情况，因此实际检测中多采用高压检测方法。
