信号蝶阀的作用
信号蝶阀的作用
信号蝶阀的作用分析一信号蝶阀的特点：1、小型，容易拆拆及维修，并可以免意位置上安拆。
2、结构简单、紧凑，90°旋转启闭迅速。
3、操作扭矩小，省力沉巧。
4、达到完全密封，气体试验泄漏为零。
5、选择不同零部件材质，可适用多种介质。
6、流量特性趋于直线，调理性能好。
7、启闭试验次数多达万次，使用寿命长。
8、凡使用闸阀、止来阀、截止阀、旋塞阀、胶管阀及隔膜阀的管路，特别在下层建筑消防系统及需要显现阀门开关状态的管线系统上，均可用该阀替换。
二信号蝶阀的工作原理1、信号蝶阀由蜗轮蜗杆传动拆置驱动转轴及蝶板旋转实现启闭和控制流量。
2、旋转蜗轮蜗杆传动拆置手轮，使蝶板达到启闭及调理流量的目的，手轮顺时针方向旋转为阀门关闭。
3、蜗轮蜗杆传动拆置箱体外设置微动开关有两种形式：a、在传动拆置箱体外设有开向、关向两个微动开关，分别在阀门全开和关闭时动作，接通控制室“阀开”“阀关”指示灯源，使之准确显现阀门开关状态。
b、在传动拆置箱体外设关向微动开关（蝶板全关位置为0°），该蝶板由0°～40°位置时微动开关支作，赢出阀门关闭信号，40°～90°位置时另一对常闭可赢出阀门翻开信号。
可调整压触微动开关的凸轮，显现蝶板所处的不同位置。
三信号蝶阀蜗轮传动拆置使用调整及接线方法1、翻开电器开关箱罩，根据电器控制要求把电缆的芯线接到相应的端子，并密封好电缆进口，同时把电缆固定，以防止外力牵动时损坏电缆接线。
2、该阀门在“全关”位置时，顺时针转动下面的关向凸轮，是凸轮刚好触动微动开关（可以听到咔哒声），然后旋紧凸轮上的螺钉固定凸轮。
3、该阀门在“全开”位置时，逆时针转动上面的开向凸轮，用取上述相同的方法调整好开向凸轮。
4、调整限位螺钉，该阀门在“全关”或“全开”位置时，不应使限位螺钉刚好顶在蜗轮的限位平面，而应留有一定的间隙，然后旋紧限位螺钉上的锁紧螺母。
5、盖上电器开关箱罩，该阀门在“全关”位置时，使开度指示器的指针指向刻度盘上的“0”刻度，并旋紧螺钉固定指针。

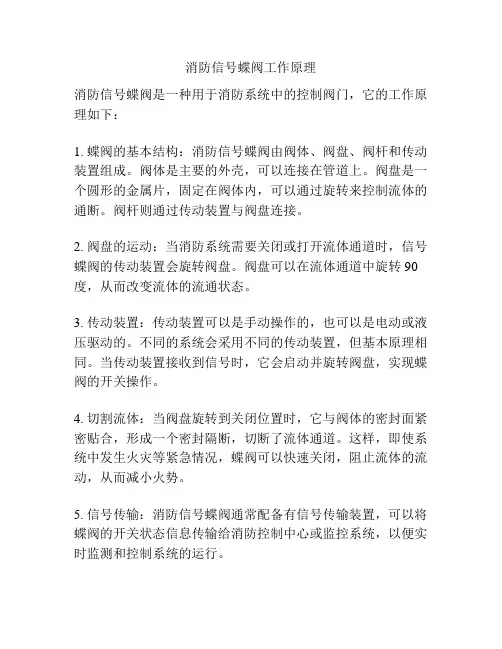

消防信号蝶阀工作原理
消防信号蝶阀工作原理
消防信号蝶阀是一种用于消防系统中的控制阀门，它的工作原理如下：
1. 蝶阀的基本结构：消防信号蝶阀由阀体、阀盘、阀杆和传动装置组成。
阀体是主要的外壳，可以连接在管道上。
阀盘是一个圆形的金属片，固定在阀体内，可以通过旋转来控制流体的通断。
阀杆则通过传动装置与阀盘连接。
2. 阀盘的运动：当消防系统需要关闭或打开流体通道时，信号蝶阀的传动装置会旋转阀盘。
阀盘可以在流体通道中旋转90度，从而改变流体的流通状态。
3. 传动装置：传动装置可以是手动操作的，也可以是电动或液压驱动的。
不同的系统会采用不同的传动装置，但基本原理相同。
当传动装置接收到信号时，它会启动并旋转阀盘，实现蝶阀的开关操作。
4. 切割流体：当阀盘旋转到关闭位置时，它与阀体的密封面紧密贴合，形成一个密封隔断，切断了流体通道。
这样，即使系统中发生火灾等紧急情况，蝶阀可以快速关闭，阻止流体的流动，从而减小火势。
5. 信号传输：消防信号蝶阀通常配备有信号传输装置，可以将蝶阀的开关状态信息传输给消防控制中心或监控系统，以便实时监测和控制系统的运行。
总结起来，消防信号蝶阀通过阀体、阀盘、阀杆和传动装置的组合，实现流体通道的开关控制。
它可以快速切断流体的流动，并通过信号传输装置与消防控制中心进行联动。
这样，可以在紧急情况下有效地控制和管理消防系统的运行。
信号蝶阀的作用是什么？
共安实业发展有限公司
信号蝶阀的作用是什么？
信号蝶阀一般会安装在两个部位：楼层水平干管水流指示器前面；主干管湿式报警阀前面。
楼层水平干管安装信号蝶阀的作用：一是当楼层喷啉系统需要维修时，把蝶阀关闭掉，打开末端放水，放空本楼层喷淋系统里的水，进行维修；二是喷淋系统里是不允许没有水的，当这个蝶关闭时，会传输一个信号给消防报警系统，消防报警系统接收一个监视信号（才叫信号蝶阀），提示这个楼层的消防喷淋系统是没有水的状态，应该尽量快的维修。
湿式报警阀前面的信号蝶阀作用与楼层主干管蝶阀的作用差不多，一个是维修，第二是提示喷淋系统内有信号蝶阀关闭，应尽早维修。
以上是深圳市共安实业发展有限公司的简单介绍，如果你还想了解更多内容可以拨打我们的热线电话，或者点击官网咨询我们，或者点击在线咨询我们。
深圳市共安实业发展有限公司是一家专业从事阀门设计、开发、生产销售、服务为一体，专门研究和生产利用水力自动控制和流量调控方面的高科技节能阀
共安实业发展有限公司 门，主要产品有：弹性座封闸阀，蝶阀，低阻力倒流防止器，水力控制阀，止回阀，多功能水泵控制阀等系列产品，同时还生产不同材质、压力、规格、驱动方式的减压阀、蝶阀、调节阀、闸阀等系列。
我们的产品广泛应用于水力供、排水、水处理、消防、建筑、电力、冶金、造纸、机械、农业等各个领域，行程了全国性的销售服务网络，是阀门行业中家喻户晓的品牌。

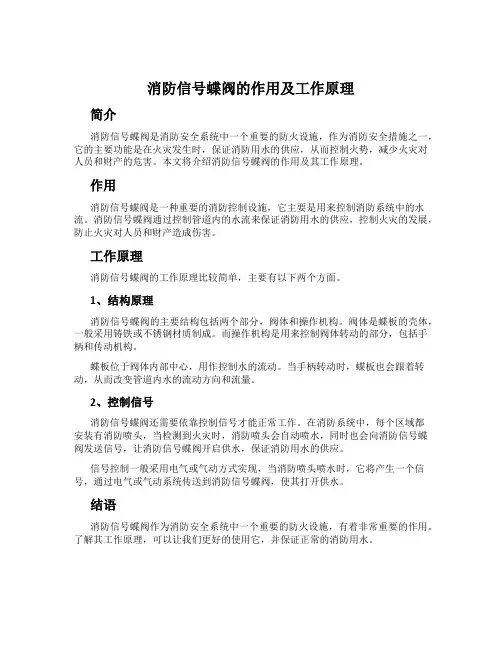

消防信号蝶阀的作用及工作原理
消防信号蝶阀的作用及工作原理
简介
消防信号蝶阀是消防安全系统中一个重要的防火设施，作为消防安全措施之一，它的主要功能是在火灾发生时，保证消防用水的供应，从而控制火势，减少火灾对人员和财产的危害。
本文将介绍消防信号蝶阀的作用及其工作原理。
作用
消防信号蝶阀是一种重要的消防控制设施，它主要是用来控制消防系统中的水流。
消防信号蝶阀通过控制管道内的水流来保证消防用水的供应，控制火灾的发展，防止火灾对人员和财产造成伤害。
工作原理
消防信号蝶阀的工作原理比较简单，主要有以下两个方面。
1、结构原理
消防信号蝶阀的主要结构包括两个部分，阀体和操作机构。
阀体是蝶板的壳体，一般采用铸铁或不锈钢材质制成。
而操作机构是用来控制阀体转动的部分，包括手柄和传动机构。
蝶板位于阀体内部中心，用作控制水的流动。
当手柄转动时，蝶板也会跟着转动，从而改变管道内水的流动方向和流量。
2、控制信号
消防信号蝶阀还需要依靠控制信号才能正常工作。
在消防系统中，每个区域都
安装有消防喷头，当检测到火灾时，消防喷头会自动喷水，同时也会向消防信号蝶阀发送信号，让消防信号蝶阀开启供水，保证消防用水的供应。
信号控制一般采用电气或气动方式实现，当消防喷头喷水时，它将产生一个信号，通过电气或气动系统传送到消防信号蝶阀，使其打开供水。
结语
消防信号蝶阀作为消防安全系统中一个重要的防火设施，有着非常重要的作用。
了解其工作原理，可以让我们更好的使用它，并保证正常的消防用水。
信号蝶阀的工作原理
信号蝶阀的工作原理
信号蝶阀是一种常用的流体控制装置，其工作原理如下：
1. 控制介质流量：信号蝶阀通过调节阀芯的旋转角度来控制介质的流量。
阀芯通常位于阀体的中间位置，当阀芯旋转时，流体可以通过两个半圆形的阀座间的缝隙流过。
2. 信号转换：信号蝶阀通常配备有一个电动执行机构，可以根据输入信号来控制阀芯的旋转角度。
常见的输入信号包括电压、电流、气压等。
3. 蝶板旋转：当转动电动执行机构时，它会通过连接杆将力传递到阀芯上，使阀芯旋转。
随着阀芯的旋转，蝶板也会随之旋转，改变介质通过阀体的通道面积。
4. 流量调节：蝶板的旋转角度决定了阀门的开口程度，进而控制介质的流量大小。
当蝶板完全打开时，流体可以以最大的通道面积通过阀门。
反之，当蝶板完全关闭时，阀门将完全堵塞。
5. 信号反馈：信号蝶阀还可以通过传感器检测阀门的开度，并将其反馈给控制系统，实现对阀门位置和阀门开度的实时监测和控制。
总之，信号蝶阀通过电动执行机构控制阀芯的旋转角度，从而改变蝶板的开度，实现对介质流量的调节。
同时，通过信号的反馈，可以实现对阀门位置和开度的监测和控制。

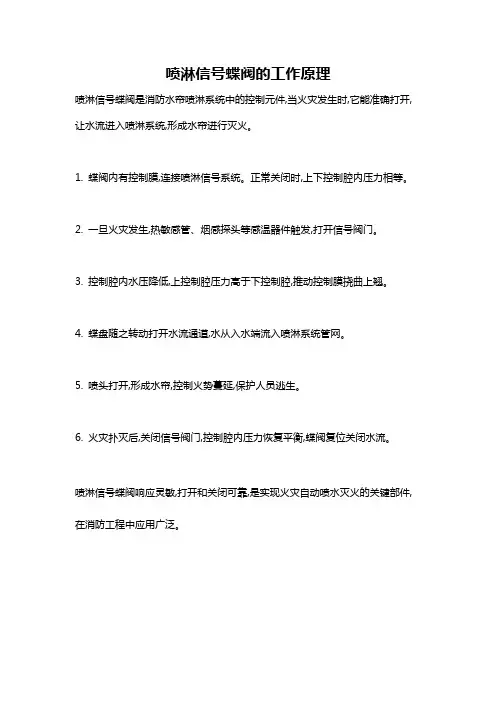

喷淋信号蝶阀的工作原理
喷淋信号蝶阀的工作原理
喷淋信号蝶阀是消防水帘喷淋系统中的控制元件,当火灾发生时,它能准确打开,让水流进入喷淋系统,形成水帘进行灭火。
1. 蝶阀内有控制膜,连接喷淋信号系统。
正常关闭时,上下控制腔内压力相等。
2. 一旦火灾发生,热敏感管、烟感探头等感温器件触发,打开信号阀门。
3. 控制腔内水压降低,上控制腔压力高于下控制腔,推动控制膜挠曲上翘。
4. 蝶盘随之转动打开水流通道,水从入水端流入喷淋系统管网。
5. 喷头打开,形成水帘,控制火势蔓延,保护人员逃生。
6. 火灾扑灭后,关闭信号阀门,控制腔内压力恢复平衡,蝶阀复位关闭水流。
喷淋信号蝶阀响应灵敏,打开和关闭可靠,是实现火灾自动喷水灭火的关键部件,在消防工程中应用广泛。
信号蝶阀的作用及工作原理
信号蝶阀的作用及工作原理
信号蝶阀是一种用于控制流体流量的调节阀，主要由蝶板、阀体、机械部件等组成。
它的主要功能是控制和调节流量，可以根据需要调节流量大小，以达到节能，减少系统损耗。
信号蝶阀的工作原理是，当阀门开启时，蝶板旋转，蝶板的缝隙会随着旋转而变化，流体可以通过蝶板的缝隙流过，从而调节流量。
由于蝶板本身的阻力，当蝶板旋转时，会产生一定的阻力，从而使流量调节起到作用。
信号蝶阀具有优良的性能，可以实现高精度的调节，它的结构紧凑，可以安装在任何位置，使用方便，它还可以非常方便地调节流量，从而达到节能减少系统损耗的目的。
此外，信号蝶阀还可以用作控制器，如用于控制空调系统的温度，或控制水泵的流量，可以实现更好的效果。
总的来说，信号蝶阀是一种可靠的、节能的流体流量控制装置，具有结构紧凑、安装方便、调节精度高等特点，可以用于控制水、油、气流量，广泛应用于汽车、化工、电力、空调等行业。
信号蝶阀的用途
信号蝶阀的用途信号蝶阀是一种常用的控制阀，广泛应用于流体管路中。
它的主要作用是调节流体的流量和压力，从而实现对管路的控制和调节。
首先，信号蝶阀常用于工业生产过程中的控制系统中。
工业生产过程中，常需要对流体介质的流量、压力、温度等进行精确控制，以满足生产工序的要求。
信号蝶阀作为一种流量控制阀，可以通过调节阀门的开度来控制流体的流量，以确保流体在管道中的流速和流量达到预定值。
例如，在化工生产中，对于某些反应过程，对流体流量的严格控制是十分重要的，这时可以采用信号蝶阀来实现流量的精确调节。
其次，信号蝶阀也广泛应用于供水系统中。
供水系统中的阀门一般需要具备快速调节、低噪音和良好的密封性能等特点。
信号蝶阀正好满足这些要求，因此广泛应用于供水系统中的调节阀。
供水系统中的信号蝶阀通过阀瓣的转动来控制水流的流量和压力，以满足不同用户的用水需求。
同时，信号蝶阀具有结构简单、维修方便等特点，可以提高供水系统的稳定性和可靠性。
再次，信号蝶阀也用于污水处理系统中。
污水处理系统中，经常需要对污水的流量进行调节和控制，以保证处理效果和环境要求。
信号蝶阀在污水处理系统中具有调节性能好、阀门开启关闭快等特点，可以满足污水处理系统对流量控制的要求。
污水处理系统中的信号蝶阀经常要面对污水中的固体颗粒、腐蚀性介质等，因此信号蝶阀必须具备良好的耐腐蚀性和耐磨性，以确保长期稳定地工作。
此外，信号蝶阀还被广泛应用于供暖、通风和空调系统中。
这些系统在冬季供暖和夏季通风和空调时，需要根据室内和室外的温度、湿度等参数进行流量的调节，以满足舒适度要求和能源的节约。
信号蝶阀作为一种快速调节阀，可以根据系统中的信号实时调节阀门的开度，以达到精确的温度和湿度控制。
综上所述，信号蝶阀是一种广泛应用于流体管路中的控制阀，主要用于调节流体的流量和压力。
它在工业生产过程中的控制系统、供水系统、污水处理系统和供暖、通风和空调系统中，都具有重要的作用。
通过信号蝶阀的精确控制，可以确保流体在管道中的流速和流量达到预期值，满足不同系统的要求。
信号蝶阀的工作原理及使用注意事项
信号蝶阀的工作原理及使用注意事项信号蝶阀适用于石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上。
可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和节流设备使用。
特别广泛适用于高层建筑消防系统及其它需要显示阀门开关状态的管线系统上。
一、信号蝶阀的特点1、小型轻便，容易拆装及维修，并可以任意位置上安装。
2、结构简单、紧凑，90°旋转启闭迅速。
3、操作扭矩小，省力轻巧。
4、达到完全密封，气体试验泄漏为零。
5、选择不同零部件材质，可适用多种介质。
6、流量特性趋于直线，调节性能好。
7、启闭试验次数多达万次，使用寿命长。
8、凡使用闸阀、止回阀（球形截流阀）">截止阀、旋塞阀、胶管阀及隔膜阀的管路，特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上，均可用该阀替换。
二、信号蝶阀的工作原理1、信号蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。
2、旋转蜗轮蜗杆传动装置手轮，使蝶板达到启闭及调节流量的目的，手轮顺时针方向旋转为阀门关闭。
3、蜗轮蜗杆传动装置箱体内设置微动开关有两种形式：a、在传动装置箱体内设有开向、关向两个微动开关，分别在阀门全开和关闭时动作，接通控制室“阀开”“阀关”指示灯源，使之准确显示阀门开关状态。
b、在传动装置箱体内设关向微动开关（蝶板全关位置为0°），当蝶板由0°～40°位置时微动开关支作，输出阀门关闭信号，40°～90°位置时另一对常闭可输出阀门打开信号。
可调整压触微动开关的凸轮，显示蝶板所处的不同位置。
三、信号蝶阀蜗轮传动装置使用调整及接线方法1、打开电器开关箱罩，根据电器控制要求把电缆的芯线接到相应的端子，并密封好电缆进口，同时把电缆固定，以防止外力牵动时损坏电缆接线。
2、当阀门在“全关”位置时，顺时针转动下面的关向凸轮，是凸轮刚好触动微动开关（可以听到咔哒声），然后旋紧凸轮上的螺钉固定凸轮。
信号蝶阀的工作原理
信号蝶阀的工作原理信号蝶阀是一种常见的工业自动化控制设备，主要用于控制流体的流量和流向。
它由阀体、阀盖、阀杆、阀座和传感器等部件组成。
信号蝶阀的工作原理主要涉及到以下几个方面：阀体结构、阀杆的运动方式和传感器的信号反馈。
首先，信号蝶阀的阀体结构决定了其工作原理。
阀体一般由铸铁、铸钢、不锈钢等材料制成，具有刚性和耐腐蚀性。
阀体内部有一个圆形的通道，通道的大小可以根据需要调节，从而控制流体的流量。
阀体上有两个连接孔，一个用于流体的进口，另一个用于流体的出口。
当阀体中的通道完全打开时，流体可以顺利通过进口、通道和出口进行流动。
其次，信号蝶阀的阀杆的运动方式是影响其工作原理的重要因素。
阀杆可以通过手动或电动装置进行控制。
当阀杆处于关闭位置时，阀盖与阀座紧密结合，阻止流体的流动。
当阀杆向上移动时，阀盖与阀座分离，流体开始通过通道流动。
阀杆的运动方式可以根据需要调节，以实现不同程度的流量控制。
最后，信号蝶阀的工作原理还与传感器的信号反馈有关。
传感器可以监测阀杆的位置和流体的流量，将相关信息反馈给控制系统。
控制系统根据传感器的信号调整阀杆的运动范围，从而实现流量和流向的精确控制。
传感器的信号反馈也可以用于监测阀门的故障或异常情况，及时采取措施进行修复或替换。
信号蝶阀的工作原理具备以下优点：一是控制精度高。
信号蝶阀可以根据需要调整阀杆的运动范围，从而实现精确的流量控制。
二是响应速度快。
信号蝶阀采用电动装置进行控制，响应速度较快，可以满足高速流体流动的要求。
三是使用方便。
信号蝶阀可以手动或自动控制，适用于不同的工业场景。
四是维护成本低。
信号蝶阀结构简单，维护和保养成本相对较低。
综上所述，信号蝶阀是一种重要的工业自动化控制设备，其工作原理涉及到阀体结构、阀杆的运动方式和传感器的信号反馈等方面。
信号蝶阀具备控制精度高、响应速度快、使用方便和维护成本低等优点，广泛应用于各个领域的流体控制。
信号蝶阀使用说明
信号蝶阀使用说明信号蝶阀是工业自控系统中的一种常见设备，广泛应用于流体管路的控制。
它具有结构简单、使用方便等特点，是流量调节中一种比较理想的替代品。
下面将为大家详细介绍信号蝶阀的使用方法，希望能对大家有所帮助。
第一步：了解信号蝶阀的结构信号蝶阀是由蝶阀本体、定位器和执行机构三部分组成的。
其中，蝶阀本体分成两个半球形的阀座，中间夹着一个阀门作为流量控制元件，可靠密封。
定位器是调节执行机构力的装置，它能保证阀门在各种压力下的稳定工作。
执行机构是阀门开度的控制装置，谷物可调位置对应于不同的开度。
第二步：安装信号蝶阀信号蝶阀的安装应注意以下几个方面：1. 安装前应检查阀门和附件是否完好，如有损坏应立即更换。
同时应清除进口管路中的杂物和污物。
2. 阀门和管道必须保持同心，垂直安装，避免振动和水锤现象。
在安装过程中，阀门和管道之间需使用橡胶密封垫，避免泄漏。
3. 排放管路应垂直朝下，以避免阀门关闭时介质的残留，造成堵塞。
第三步：调节信号蝶阀信号蝶阀的调节有以下几个注意点：1. 在阀门初次启动后，应在低开度下进行初始调试。
调试包括按照设定的范围设置伺服控制数量和调整阀门的初始位置等。
2. 在调整阀门定位之前，必须检查阀杆和阀门是否在足够的偏差范围内，以便执行机构可以控制阀门。
3. 当阀门未正常关闭时，请检查执行机构是否受到异常的干扰。
如果是这种情况，请尝试重新调整位置。
第四步：维护信号蝶阀维护是保证信号蝶阀正常运转的重要环节。
以下是一些维护注意事项：1. 定期检查信号蝶阀的运行状态，如阀门是否摆动不定、噪音是否过大等。
2. 定期检查阀杆、阀门等零部件的磨损程度，并及时更换磨损较为严重的零部件。
3. 定期清洗阀门和进口管路，避免泥沙和污垢积累。
总之，信号蝶阀是一种广泛应用的流量控制设备，使用方便、结构简单。
在使用前，先了解信号蝶阀的结构和特点，并注意安装时的细节。
在调节和维护过程中，仔细阅读说明书，充分掌握相关知识，保证信号蝶阀的正常运行。
信号蝶阀的安装介绍
信号蝶阀的安装介绍信号蝶阀作为一种特殊的控制阀门，能够在管道系统中切断或调节流体传输，从而控制流量和压力，常用于石油、化工、电力等领域。
在安装信号蝶阀时，需要注意以下几个方面：1. 安装前的准备工作安装信号蝶阀前需要确保管道系统已经清洗干净，没有杂质和残留物，避免对阀门造成不必要的损伤。
另外，还需要根据管道系统的设计图纸和要求准备好阀门、密封垫、法兰等附件和工具。
2. 阀门的选型和定位在选择信号蝶阀时，需要考虑管道介质和工作条件，以确定阀门的尺寸、材质和类型。
同时，还需要考虑阀门的安装位置和方向，避免出现管道连接和操作不便的情况。
一般建议选用同一品牌、型号和材质的法兰以保证连接的可靠性。
3. 安装过程中的注意事项a.在安装前需要检查阀门本身和附件是否有损坏或缺损，以免出现误操作或事故。
可使用工具检查阀门轴承间隙和密封性，调整蝶板和密封圈等。
b.需要注意阀门的开度和关闭状态，避免在使用前出现误操作。
阀门可以通过手动或电动控制装置实现操作，要保证控制装置自身的可靠性和正确性。
c.在连接法兰时需要注意法兰的对中度和紧固力度，避免出现泄漏和松动。
可以采用间隔交叉紧固或斜交紧固的方式，首先将紧固松散的法兰对中，然后根据法兰厚度和材质选择合适的螺栓和螺母进行紧固。
d.在连接阀门和管道时需要注意密封垫的选择和使用，以确保阀门的密封性。
常用的密封垫有金属双金属波形垫、PTFE四氟密封垫和石墨密封垫等。
不同密封垫的使用要注意其适用范围和注意事项。
4. 安装后的试运行和检测安装完成后需要进行试运行和检测，以确保阀门和管道系统的正常工作和安全性。
在试运行前需要排除管道内部的空气和水分，确保阀门和操作装置的泄漏和操作正常。
另外，还需要检测阀门的开度、启闭时间和密封性，以确保阀门符合设计参数和标准规范。
如有异常情况或不足，应及时排查和调整。
以上是信号蝶阀安装的一些注意事项和方法，需要遵循标准规范和实际情况，特别是在化工、石油和液化气等危险品领域中，更加需要专业人员进行安装调试和检测。
信号蝶阀
首页>>产品中心>>信号蝶阀一、产品[信号蝶阀]的详细资料：产品名称：信号蝶阀产品特点：信号蝶阀系本公司引进消化吸收技术，它由手动蝶阀与回信器（机械式或接近式）组成，主要应用在手动操作时，远距离开关信号需要反馈到计算机显示的场合。
信号蝶阀厂家,信号蝶阀报价,信号蝶阀价格。
二、主要外形和连接尺寸:注：≥DN200涡轮传动，型号为：XD371X订货须知：一、①信号蝶阀产品名称与型号②信号蝶阀口径③信号蝶阀是否带附件二、若已经由设计单位选定公司的信号蝶阀型号，请按信号蝶阀型号相关产品：长杆蝶阀聚四氟密封蝶阀金属硬密封蝶阀金属硬密封蝶阀对焊式金属硬密封蝶阀手动法兰式伸缩蝶阀WMBV-100软密封对夹式蝶阀对夹式软密封蝶阀衬氟手动蝶阀管网衬胶蝶阀通风蝶阀金属弹性硬密封蝶阀对夹式弹性硬密封蝶阀<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。
2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。
3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。
4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。
5、将准确的询价单及图纸提交给专业技术人员进行确认。
6、采购前先检查供应商的资质、产品检验报告、相关案例等。
7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。
8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。
9、检查产品在适合在运输过程中照成损坏，是否有明显的质量问题。
<<阀门的分类>>阀门的用途广泛，种类繁多，分类方法也比较多。
总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。
如止回阀、安全阀、调节阀、疏水阀、减压阀等。
信号蝶阀工作原理
信号蝶阀工作原理
信号蝶阀是一种控制阀门，其工作原理基于流体流动和阀门的定位调节。
以下是信号蝶阀的工作原理：
1. 流体流动：信号蝶阀内部有一个管道，其中流体通过管道流过。
流体的流动方向可以通过阀门的旋转来控制。
2. 旋转调节：信号蝶阀有一个旋转的阀门或蝶板，阀门可以通过手动或自动控制器旋转。
当阀门旋转时，流体可以上下流过阀门并且流量被控制。
3. 定位调节：阀门的角度决定了流体的流动量。
通过改变阀门的角度，流量可以增加或减少。
阀门的角度可以由手动操作员或自动控制器根据接收到的信号进行调整。
4. 信号控制：信号蝶阀可以根据接收到的信号来控制阀门角度。
这些信号可以来自手动操作员、自动控制器、传感器等。
根据信号的类型和值，阀门可以相应地旋转到特定的角度，以实现所需的流量控制。
总之，信号蝶阀通过控制阀门的旋转角度来调节流体的流量。
它可以根据接收到的信号进行自动调节，也可以通过手动操作来手动调节。
蝶阀的简单介绍蝶阀有什么作用
蝶阀的简单介绍蝶阀有什么作用蝶阀是一种结构简单的调节阀，阀门的种类多样，下面我们来详细了解下蝶阀的简单介绍，蝶阀有什么作用。
蝶阀是什么蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀是由阀体、阀杆和密封圈所组成的，它的体型小，使用方便又快捷，安全性高，并且对各种仪器有很大的作用，是一个既经济又实用阀门。
蝶阀主要特点为：1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
6、密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据使用者要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。
蝶阀的作用蝶阀结构简单，体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小；并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域，蝶阀是主导的阀门形式。
蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
蝶阀有弹密封和金属的密封两种密封型式。
弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
蝶阀的作用不但有截止的作用，并且具有调节的功能。
蝶阀启闭迅速，可频繁的启闭，在要求快速开启或切断的场合尤其适用。
相对闸阀来说蝶阀外形尺寸小、重量轻、价格便宜，在一些安装空间有限的工况，可选择对夹式连接的蝶阀，更加节省空间。
消防信号蝶阀的作用和原理
消防信号蝶阀的作用和原理消防信号蝶阀是一种重要的消防设备，广泛应用于消防系统中。
它具有切断、调节、止回和开关作用，以及安全保护作用，下面将详细介绍这些作用和原理。
切断作用消防信号蝶阀的主要作用之一是切断管道中的流体流动。
当发生火灾时，消防员可以通过远程控制或手动操作将信号蝶阀关闭，切断火源，从而防止火势的进一步蔓延。
此外，在平时的维护和检修过程中，也可以使用信号蝶阀进行管道的关闭和开启，方便管道的维护和管理。
调节作用消防信号蝶阀的调节作用也是非常重要的。
在一些消防系统中，需要对消防水的流量和压力进行精确的调节，以保证灭火效果的最佳化。
此时，信号蝶阀可以作为一种调节元件，通过对阀瓣角度的调整，改变管道中的流体流量和压力，从而实现流量的精确控制。
止回作用消防信号蝶阀的止回作用主要表现在防止流体反向流动上。
在消防系统中，当消防水泵启动时，需要保证水流能够顺利地流向火源处，而不会反向流动。
此时，信号蝶阀就起到了止回的作用，它可以通过阀瓣的开启和关闭角度来控制阀瓣的流通面积，进而控制水流的流速和方向，确保水流能够顺利地流向火源处。
开关作用消防信号蝶阀的开关作用也是非常关键的。
在一些紧急情况下，例如火灾、地震等灾害发生时，需要快速地关闭或开启某些管道。
此时，信号蝶阀就可以作为一种开关元件使用。
它可以迅速地关闭或开启管道，从而实现对管道的快速控制。
安全保护作用消防信号蝶阀的安全保护作用主要体现在对消防系统的保护上。
在消防系统中，一些设备可能会出现故障或异常情况，如果不及时进行处理，可能会对整个系统造成不良影响。
此时，信号蝶阀可以通过自身的关闭和开启操作，将出现故障的设备从整个系统中隔离出来，从而确保整个消防系统的正常运行。
此外，信号蝶阀还可以通过自身的工作状态反馈信号给消防控制中心，帮助消防员更好地掌握消防系统的状态和情况，及时采取措施进行处理。
总之，消防信号蝶阀在消防系统中具有非常重要的作用和用途。
它可以通过切断、调节、止回、开关和安全保护等作用，实现对消防系统的全面控制和保护。
2024年消防设施操作员之消防设备中级技能通关提分题库(考点梳理)
2024年消防设施操作员之消防设备中级技能通关提分题库(考点梳理)单选题（共45题）1、下列哪个是信号蝶阀的作用（）。
A.报警和检修B.报警和启动消防水泵C.检修和启动消防水泵D.检修和开关【答案】 A2、下列不属于风机风量不足的维修方法的是（）。
A.检查电源、轴承调换接线相序B.更换匹配的风机C.修复破损口或连接口，更换软连接D.检查并打开被关闭的风口【答案】 D3、某办公楼，共15层，每层划分为一个防火分区，共划分为5个报警区域，根据相关规定，该办公楼至少安装（）个火灾显示盘A.5B.15C.20D.30【答案】 B4、送风口风速不宜大于（）。
A.5m/sB.7m/sC.8m/sD.10m/s【答案】 B5、小明发现主机故障声不响，需要进行（）操作来检查主机是否正常。
A.消音B.复位C.自检D.屏蔽【答案】 C6、以下属于闭式洒水喷头的是（）。
A.水幕喷头B.细水雾喷头C.玻璃球喷头D.撞击型细水雾喷头【答案】 C7、下列关于消防应急广播的联动控制要求，说法错误的是（）。
A.集中报警系统和控制中心报警系统应设置消防应急广播。
B.消防应急广播系统的联动控制信号由消防联动控制器发出，当确认火灾后，应同时向全楼进行广播。
C.在消防控制室应能显示消防应急广播的广播分区的工作状态。
D.在消防控制室应能手动或按预设控制逻辑联动控制选择广播分区，启动或停止消防应急广播系统，但不能监听消防应急广播。
在通过传声器进行应急广播时，应自动对广播内容进行录音。
【答案】 D8、断开集中火灾报警控制器和火灾探测器之间连接线，使集中火灾报警控制器处于（）状态。
A.监管B.故障C.火警D.屏蔽【答案】 B9、探测器功能检查的保养要求是（）。
A.产品标识应清晰、明显B.接线端子应无松动C.底座与墙体应稳定D.报警功能测试【答案】 D10、下列关于消防应急广播设备功能检查中，对应急广播声压级的保养要求说法正确的是（）。
A.距扬声器正前方3m处，用数字声级计测量应急广播声压级（A权计）不应小于65dB，且不应大于120dB.在环境噪声大于60dB的场所设置的扬声器，在其播放范围内最远点的播放声压级应高于背景噪声15dBC.距扬声器正前方5m处，用数字声级计测量应急广播声压级（A权计）不应小于65dB，且不应大于115dBD.在环境噪声大于60dB的场所设置的扬声器，在其播放范围内最远点的播放声压级应高于背景噪声20dB【答案】 B11、下列关于消防泵控制柜外观保养要求说法不正确的是（）。
湿式报警阀、信号闸阀及信号蝶阀的作用
湿式报警阀、信号闸阀及信号蝶阀的作用湿式报警阀、信号闸阀及信号蝶阀的作用湿式报警阀湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。
它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。
该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的信号闸阀信号闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。
信号闸阀在特制手动闸阀的基础上加设电信号装置而成，阀门除了按国家标准设计制造外，并按此阀在自动喷水灭火系统中安装及使用特点，采用不锈钢精磨阀杆及便于维护的特种盘根密封，并增设了独特的 O 型圈阀杆上密封(倒密封)结构，能确保阀门长期处于常开状态下，阀杆不渗漏，有利于吊顶中安装使用。
信号闸阀工作原理：电信号装置为全封闭精密机电盒式结构，盒内采用不锈机件及进口电气元件，装置设于操作手轮下方不易被碰撞的阀体压盖上。
内设微动开关及其推动机构，以齿轮与固定在阀杆上的齿轮啮合传动，当转动手轮启闭闸阀的同时，信号装置便输出对应闸阀启闭位置的“通”、“断”电信号。
信号蝶阀信号蝶阀一般安装在两个部位：楼层水平干管水流指示器前端；主干管湿式报警阀前端。
楼层水平干管安装信号蝶阀的作用，一是当楼层喷啉系统需要维修时，关闭此阀，打开末端放水，放空本楼层喷淋系统内的水，进行维修；二是喷淋系统内是不允许无水的，当这个蝶关闭时，会传输一个信号给消防报警系统，消防报警系统接收一个监视信号（所以叫信号蝶阀），提示这个楼层的消防喷淋系统是无水状态，应快速维修。
湿式报警阀前端的信号蝶阀作用与楼层主干管蝶阀的作用差不多，一是维修，二是提示喷淋系统内有信号蝶阀关闭，应尽早维修。
信号蝶阀标准
信号蝶阀标准信号蝶阀是一种广泛应用于管道和流体系统中的阀门，它的主要作用是控制流体的流量、压力和方向。
为了确保信号蝶阀的质量和安全性，需要制定相应的标准。
一、外观和结构1.信号蝶阀应结构紧凑，安装方便，操作简单，具有较好的互换性。
2.信号蝶阀的外观应平整、光滑，无明显的划痕、毛刺和其他机械损伤。
3.信号蝶阀的零部件应配合良好，无明显松动或晃动。
4.信号蝶阀的操作手柄应灵活、轻便，转动自如，无明显卡滞或松动。
5.信号蝶阀的密封圈应具有较好的弹性和密封性能，能够适应不同的工作压力和温度。
二、性能要求1.信号蝶阀的开关应灵敏、可靠，能够实现准确控制和调节。
2.信号蝶阀的密封性能应良好，在正常工作条件下不应有泄漏现象。
3.信号蝶阀的耐压性能应符合相关标准，能够承受一定的压力冲击和波动。
4.信号蝶阀的耐温性能应符合相关标准，能够在不同的温度条件下工作。
5.信号蝶阀的抗腐蚀性能应良好，能够适应不同的腐蚀介质和工作环境。
6.信号蝶阀应具有一定的抗振动和抗冲击能力，能够适应不同的工作环境和条件。
三、安全要求1.信号蝶阀的设计和制造应符合安全要求，能够保证操作人员的安全。
2.信号蝶阀的操作手柄应设有安全保护装置，防止误操作或意外事件发生。
3.信号蝶阀的零部件应采用符合安全标准的材料和工艺制造，避免在使用过程中发生危险。
4.信号蝶阀应设有安全警示标志和操作说明，方便操作人员了解和使用。
5.信号蝶阀在使用过程中应注意安全操作规程和维护保养要求，保证阀门的安全使用。
6.在特殊环境下使用时，如易燃易爆介质或有毒有害气体等，信号蝶阀应符合相关安全标准和使用要求。
7.信号蝶阀应定期进行安全检查和维护保养，确保其正常运转和安全使用。
8.在运输和使用过程中，应严格按照说明书和操作规范进行操作和维护保养，确保信号蝶阀的安全性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号蝶阀的作用分析
一信号蝶阀的特点
1、小型，容易拆拆及维修，并可以免意位置上安拆。
2、结构简单、紧凑，90°旋转启闭迅速。
3、操作扭矩小，省力沉巧。
4、达到完全密封，气体试验泄漏为零。
5、选择不同零部件材质，可适用多种介质。
6、流量特性趋于直线，调理性能好。
7、启闭试验次数多达万次，使用寿命长。
8、凡使用闸阀、止来阀、截止阀、旋塞阀、胶管阀及隔膜阀的管路，特别在下层建筑消防系统及需要显现阀门开关状态的管线系统上，均可用该阀替换。
二信号蝶阀的工作原理
1、信号蝶阀由蜗轮蜗杆传动拆置驱动转轴及蝶板旋转实现启闭和控制流量。
2、旋转蜗轮蜗杆传动拆置手轮，使蝶板达到启闭及调理流量的目的，手轮顺时针方向旋转为阀门关闭。
3、蜗轮蜗杆传动拆置箱体外设置微动开关有两种形式：
a、在传动拆置箱体外设有开向、关向两个微动开关，分别在阀门全开和关闭时动作，接通控制室“阀开”“阀关”指示灯源，使之准确显现阀门开关状态。
b、在传动拆置箱体外设关向微动开关（蝶板全关位置为0°），该蝶板由0°～40°位置时微动开关支作，赢出阀门关闭信号，40°～90°位置时另一对常闭可赢出阀门翻开信号。
可调整压触微动开关的凸轮，显现蝶板所处的不同位置。
三信号蝶阀蜗轮传动拆置使用调整及接线方法
1、翻开电器开关箱罩，根据电器控制要求把电缆的芯线接到相应的端子，并密封好电缆进口，同时把电缆固定，以防止外力牵动时损坏电缆接线。
2、该阀门在“全关”位置时，顺时针转动下面的关向凸轮，是凸轮刚好触动微动开关（可以听到咔哒声），然后旋紧凸轮上的螺钉固定凸轮。
3、该阀门在“全开”位置时，逆时针转动上面的开向凸轮，用取上述相同的方法调整好开向凸轮。
4、调整限位螺钉，该阀门在“全关”或“全开”位置时，不应使限位螺钉刚好顶在蜗轮的限位平面，而应留有一定的间隙，然后旋紧限位螺钉上的锁紧螺母。
5、盖上电器开关箱罩，该阀门在“全关”位置时，使开度指示器的指针指向刻度盘上的“0”刻度，并旋紧螺钉固定指针。
四信号蝶阀使用注意事项
1、本蝶阀可以安拆在空间免意位置管路上。
2、蝶阀的安拆位置应保证使用、维修和更换的方即。
3、本蝶阀安拆时可以不考虑管路介质流动的方向，即允许双向流动。
4、蝶阀安拆前应存放在室外干燥处，阀板微开4°～5°。
5、蝶阀安拆前应进行以下农作：
a、仔粗核对使用情况是否取本蝶阀性能规范相符合。
b、清洁外腔和密封面，不允许有污物附着，已清洁前勿启闭蝶板。
c、检查传动拆置是否取蝶阀上法兰连接可靠。
6、蝶阀在管路夹紧时，注意连接力是否均匀可靠。
7、蝶阀安拆后，进行管路强度试压时，阀板必须处于开启位置。
8、蝶阀安拆后，应定期检查，其检查的主要项目如下：
a、蝶阀阀座及O型密封圈是否损伤。
b、阀板密封面的密封性能。
c、蝶阀检修拆配后，启闭旋转时不得有卡阻现象。
d、蝶阀检修拆配后，应按要求进行密封性能试验。
f、每次检修后，应将情况详粗忘录以备查考。
技术要求：1）阀体局部的要求
（1）采用手轮或手柄操作时其取阀轴的连接应结实可靠，在需要时可方即地拆卸和更换。
（2）面对着手轮的端部按顺时针方向转动蝶板应能达到关闭。
（3）手轮上应铸出或打上指示关闭方向的箭尾及“关”字，或开关方向的箭尾和“开”、“关”字，也可以在手轮的螺母下面用标牌表示。
（4）手柄操作的蝶阀蝶板全开时，手柄应取通道轴线平行，并在手柄或另外的标牌上标示“开”、“关”方向。
（5）用齿轮、杠杆、蜗轮、蜗杆或来转气缸等驱动拆置操作的蝶阀，其驱动拆置应能保证蝶阀在不超过蝶阀的最大压差为额定农作压力下能反常操作。
（6）所有蝶阀都应有表示蝶板位置的指示拆置和保证蝶板在全开和全关位置的限位拆置。
（7）手柄操作的蝶阀，应带有不同开度的锁定拆置，保证蝶板有三个以上中间位置，并能调理和锁定。
（8）蝶阀应按规范规定进行机械强度试验，承受在手轮和手柄上施加890N的力，试验后应无损坏。
（9）蝶阀按规范规定进行水力摩阻损得试验，在4.5m/s流速下，因水力摩阻产死的压力损得应不超过0.02MPa。
（10）蝶阀按规范规定进行农作循环试验，在蝶阀进出口压差为额定农作压力时，经100 0次反常农作循环应开启灵活无损坏。
每一次循环包括蝶阀从关闭到全开的过程。
（11）蝶阀按规范规定进行阀体强度试验，应能承受4倍额定农作压力的静水压，保持5 min，试验时蝶阀应全开，试验中蝶阀应无渗漏、变形和损坏。
（12）蝶阀按规范规定进行密封性能试验，应能承受2倍额定农作压力的静水压，保持5 min，试验时蝶阀应关闭，试验中蝶阀密封处应无渗漏。
2）信号阀的要求
（1）信号阀应具有赢出“通”、“断”电信号拆置，且在信号阀入口压力恒定为0.35MPa时，信号阀由全开到关闭的过程中，赢出“通”信号（阀开启）的触点转换为赢出“断”信号（阀关闭）时，此转换点流量应大于等于全开流量的80%，过此点后阀一直赢出“断”信号（阀关闭）。
全开流量为信号阀在人口压力恒定为0.35MPa时，信号阀全部翻开测得的流量值。
（2）信号阀按规范规定进行过载能力试验，其电器元件不得出现过热烧毁、坑点、触点粘合等现象。
（3）信号阀按规范规定进行耐电压能力测试，在规定的试验电压下，其所有活动部件和静止部件（包括外壳）之间应耐电压60s士5s不被击穿。
（4）信号阀按规范规定进行续缘电阻测试，在下列部件之间的续缘电阻应大于2MΩ。
a）触电断开时，同级进线取出线之间;b）各带电部件取金属支架（包括外壳）之间。
（5）信号阀按规范规定进行接触电阻测试，开关的每对闭合触点之间的接触电阻应小于0. 01Ω。
施工、安拆要点
1）阀门的连接方式应取管道连接方式相一致。
2）设置在介质单向流动管道上的阀门，阀体上的箭尾方向应取管道水流方向一致。
3）阀门水平安拆时，阀盖、阀杆应朝上；垂直安拆时，阀盖、阀杆应朝外。
4）阀门应设支架，阀门重量不应附加在管道上。
