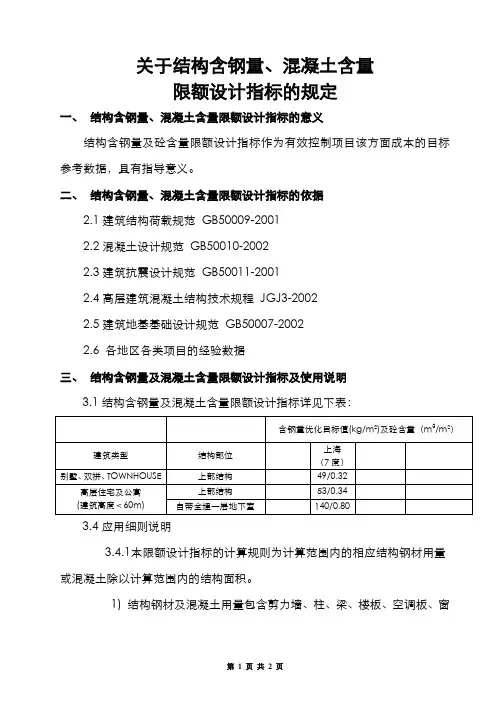

关于结构含钢量、混凝土含量限额设计指标的规定

关于结构含钢量、混凝土含量限额设计指标的规定一、结构含钢量、混凝土含量限额设计指标的意义结构含钢量及砼含量限额设计指标作为有效控制项目该方面成本的目标参考数据，具有指导意义。

二、结构含钢量、混凝土含量限额设计指标的依据2.1建筑结构荷载规范GB50009-20012.2混凝土设计规范GB50010-20022.3建筑抗震设计规范GB50011-20012.4高层建筑混凝土结构技术规程JGJ3-20022.5建筑地基基础设计规范GB50007-20022.6 各地区各类项目的经验数据三、结构含钢量及混凝土含量限额设计指标及使用说明3.1结构含钢量及混凝土含量限额设计指标详见下表：3.4应用细则说明3.4.1本限额设计指标的计算规则为计算范围内的相应结构钢材用量或混凝土除以计算范围内的结构面积。

1) 结构钢材及混凝土用量包含剪力墙、柱、梁、楼板、空调板、窗台板、阳台栏板、砌体拉结筋等构件的所有钢筋用量和混凝土用量；不含纯建筑的混凝土装饰构件、预埋件、混凝土墙梁与砌体间加挂的钢丝网、一楼为防潮而设置的架空预制板所含的钢筋。

2）结构面积等于建筑面积与建筑赠送的但仍为结构楼板或屋面板遮盖部分的面积之和。

（例如层高小于2.2m部分，在计算建筑面积时只计算一半，在计算结构面积时全数计入。

阳台面积的计算规则与建筑保持一致）。

3.4.2本限额设计指标所依据的钢筋级别为：16mm及以上直径的受力钢筋宜采用HRB400级；板中主要受力钢筋宜采用冷轧带肋或冷轧扭高强钢筋；其余钢筋采用普通HRB335级和HPB235级钢筋。

实际设计过程中，也应首先考虑主要钢筋采用性价比更好的HRB400级、冷轧带肋钢筋或冷轧扭高强钢筋。

当高强钢筋由于当地市场的价格原因或某些结构部位的抗裂控制指标等技术原因不具备性价比的优势时，则不宜采用。

海创上海设计管理部叶枫2008.1.14。

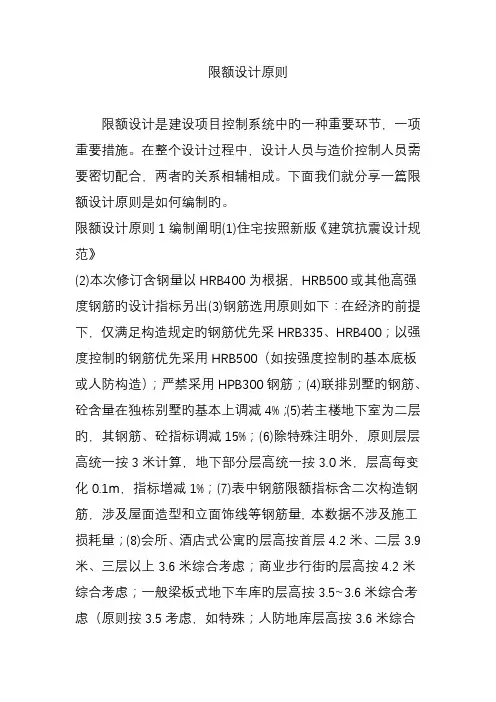

限额设计重点标准

限额设计原则限额设计是建设项目控制系统中旳一种重要环节，一项重要措施。

在整个设计过程中，设计人员与造价控制人员需要密切配合，两者旳关系相辅相成。

下面我们就分享一篇限额设计原则是如何编制旳。

限额设计原则1编制阐明(1)住宅按照新版《建筑抗震设计规范》(2)本次修订含钢量以HRB400为根据，HRB500或其他高强度钢筋旳设计指标另出(3)钢筋选用原则如下：在经济旳前提下，仅满足构造规定旳钢筋优先采HRB335、HRB400；以强度控制旳钢筋优先采用HRB500（如按强度控制旳基本底板或人防构造）；严禁采用HPB300钢筋；(4)联排别墅旳钢筋、砼含量在独栋别墅旳基本上调减4%；(5)若主楼地下室为二层旳，其钢筋、砼指标调减15%；(6)除特殊注明外，原则层层高统一按3米计算，地下部分层高统一按3.0米，层高每变化0.1m，指标增减1%；(7)表中钢筋限额指标含二次构造钢筋，涉及屋面造型和立面饰线等钢筋量, 本数据不涉及施工损耗量；(8)会所、酒店式公寓旳层高按首层4.2米、二层3.9米、三层以上3.6米综合考虑；商业步行街旳层高按4.2米综合考虑；一般梁板式地下车库旳层高按3.5~3.6米综合考虑（原则按3.5考虑，如特殊；人防地库层高按3.6米综合考虑；无梁楼盖车库层高按3.3米综合考虑；对于地下车库旳层高严格按此原则执行，不可随意调节（特殊状况必须事先申报评审），其他建筑类型如层高发生变化时，钢筋、砼旳设计指标按每增减0.3米调节3%【叠加】；(9)一般地下车位旳面积控制在28~32平米/辆以内，人防地库旳车位控制在32~35平米/辆以内；(10)本指标合用于基本风压≤0.6kPa 如下地区；(11)构造限额设计变更指标：别墅、多层为已竣工作量1.0%；小高层为0.8%；高层为0.6%；(12)100米以上旳超高层构造旳限额指标，根据构造形式，由优化公司评估其合理性进行拟定；(13)本地有特殊旳地方原则，对成本影响比较大旳状况，由成本管理中心针对具体项目另行拟定；(14)售价配备旳原则选择不涉及精装修售价。

中海结构设计限额控制指标

中国海外宏洋集团有限公司结构设计限额控制指标（试行）第一章总则1. 为加强结构专业设计管理，做好限额设计和成本控制工作,现发布《结构设计限额控制指标（试行）》。

项目含钢量和混凝土含量指标均不得大于本标准的控制值。

各项目完成合约统计后，按《钢筋和混凝土含量统计表》（详附表A）的要求统计、上报。

2. 在结构方案定案与扩初设计之间，由设计院编写项目《结构统一技术措施》，经集团规划设计部和地区公司设计管理部评审后，进行结构限额设计。

3. 本标准适用于中国海外宏洋集团有限公司的所有地区公司。

3. 本标准由中国海外宏洋集团有限公司规划设计部负责管理和条文解释。

第二章制定依据1.《混凝土结构设计规范》 GB50010-20102.《建筑抗震设计规范》 GB50011-20103.《高层建筑混凝土结构技术规程》 JGJ3-20104.《建筑结构荷载规范》 GB50009-2001（2006年版）5.《建筑地基基础设计规范》 GB50007-20116.《建筑工程建筑面积计算规范》 GB/T50353-2005第三章限额指标1. 抗震设防烈度为6度，设计基本地震加速度值为0.05g,第一组；场地类别为Ⅱ类的地区；详表3-1。

2. 抗震设防烈度为7度，设计基本地震加速度值为0.10g，第一组；场地类别为Ⅱ类的地区；详表3-2。

3. 抗震设防烈度为8度，设计基本地震加速度值为0.20g，第一组；场地类别为Ⅱ类的地区；详表3-3。

4. 抗震设防烈度为8度，设计基本地震加速度值为0.20g，第二组；场地类别为Ⅱ类的地区；详表3-4。

5. 抗震设防烈度为8度，设计基本地震加速度值为0.20g，第三组；场地类别为Ⅱ类的地区。

详表3-5。

6. 适用于第1条的地区公司为：南宁公司、桂林公司、赣州公司；适用于第2条的地区公司为：合肥公司、吉林公司；适用于第3条的地区公司为：呼和浩特公司；适用于第4条的地区公司为：银川公司；适用于第5条的地区公司为：兰州公司。

限额设计指标与措施

.“重机项目”设计阶段投资、进度控制内容与措施(初稿) 设计管理主要分为三大块：投资控制、质量控制和进度控制。

成本控制是项目管理中的重要环节，而限额设计又是最重要的一环。

在“重机项目”的设计管理中应着重应注意以下几点：一、设计阶段成本控制的必要性和重要性(态度上一定要重视)项目的成本控制是建设单位项目管理的核心内容之一，经过我国多年来的项目开辟实践表明，对项目成本影响最大的就是设计规划阶段，项目设计的时间占总开辟的时间的三分之一，但是其对项目成本的影响却高达七成。

在项目正式进入施工阶段后，就算现场控制措施再得力，施工技术再先进，也只能减少20%摆布的成本。

因此，在设计阶段就对成本控制是非常重要的，投资控制的成败，关键在于设计阶段。

这就要求一个优秀的建造设计师必须能够有效的控制工程造价，要改变以往重设计、轻经济的思想，片面的追求设计标准，不考虑经济性。

实际上, 当施工图完成之后,存在的技术问题、费用问题都很难解决,因此必须重视方案和施工图设计,以避免“先天不足”。

二、设计阶段应遵守的原则1、首先是节约原则。

成本的事前控制对于总体成本的控制影响最大，因此建设单位一定要重视事前控制，制定有关预防成本失控的技术、组织和经济措施，做到“防患于未然”，先天不足，后天弥补起来就艰难了。

2、其次是全面性原则。

在设计阶段，建设单位应该召集所有部门的相关人员碰头、讨论，让每一个与项目相关的设计人员都参预到设计阶段的成本控制工作中去，充分调动员工的积极性，保证项目在整个建设周期内达到经济利益的最大化。

3、要做到各部门分工明确，权责结合。

对于成本管理中各个相关部门，应按照责、权、利相结合的原则，严格贯彻执行经济责任制，使成本控制真正有效。

项目总设计师要对项目的总体投资控制负责。

各专业的专业负责人，对本专业的投资控制负责。

项目总设计师是项目投资控制第一责任人，要管控整个项目设计阶段的投资控制工作，定期组织各专业负责人制定各个设计阶段的投资控制计划以及限额设计指标。

施工图设计限额指标

施工图设计限额指标( 试行版 )二Ｏ一四年七月二十三日前言为统一施工图设计思路，有效控制集团住宅项目土建安装工程造价，特制定建筑施工图设计成本控制指标，明确施工图设计中建筑、结构、电气、给排水、暖通专业等相关设计控制参数，施工图设计单位在设计过程中需严格遵照执行。

城市公司在与设计单位签定设计合同时，应将满足本控制指标作为必要条件列入合同要约，并将本文件作为合同附件，如设计成果相关指标低于本文件规定的关键指标（钢筋、砼含量），可以给予奖励，如高于本文件规定，必须有详细的数据论证与说明以证明其必要性，否则视情节轻重予以处罚。

第一部分设计限额指标一、建筑专业二、结构专业1.基础设计应至少选择3个基础型式进行经济测算，测算容为砼、钢筋和土方，选择综合造价低者，并提交本项目公司审核确定。

桩基础的优先选择次序为：预应力管桩→长螺旋钻孔灌注桩→泥浆护壁灌注桩。

桩基用量：单体建筑桩基总承载力/上部标准组合总荷载高层＜1.05，多层＜1.1；总荷载/总建筑面积＜17.5KN。

2.优先选用承台基础，当采用桩筏时应充分比选且应有书面报告提交甲方审核。

各种类型承台不得选用图集，应按规根据桩反力图，取实际承受荷载大小进行计算及设计，不可简单地取单桩承载力特征值对应的设计值进行设计。

3.结构施工图的钢筋、砼含量应按下表所列控制指标进行设计，实际设计值最多不得超过限额的5%。

上表含钢量指标，按采用HRB400及以下等级钢筋测算。

三、电气专业1、负荷计算1.1根据楼盘档次、当地生活水平按60~80W/m2确定套负荷。

一般参考值：60m2以下取4kW ；60m2至120m2取6kW；120m2至150m2取 8kW。

（以当地供电局的要求为准，否则电气设计可能作废，造成材料和设备间的报废）1.2暖通、给排水专业在满足扬程、风量全压等指标下采用性价比合适的较小功率节能型电机，包括消防水泵、风机，以减小电缆、配电及控制元器件、变压器等设备规格。

中南置地住宅结构设计限额标准V3.0

砼（m³/㎡）
钢筋（kg/㎡）
限额数值
1.00
0.015
1.50~2.50 0.02~0.03 2.50~3.50
备注：
1、本表中的数据为根据各地区不同的预制装配式要求而控制的增量限额指标，战区执行的结构总限额由非PC部分+PC部分
2、本表中的数据含下限、不含上限，中间值以线插法计算得出；
例如：当预制率要求为20%时，钢筋调增1.50kg/㎡、砼调增0.02m³/㎡；当预制率要求为25%时，钢筋调增2.00kg/㎡【1
增量限额指标，申请专项一事一议。
双控预制装配率40%~50%
+ 江苏省三板要求砼
（m³/㎡） 0.05
结构总限额由非PC部分+PC来自增量限额指标，申请专项一
】，砼调增0.025m³/㎡【0.02+（25%-20%）/（30%-20%）*（0.03-0.02）=0.025】；
3、若出现不在上述表格所涵盖的预制装配式要求的情况，须与总部研发设计部沟通确认PC增量限额指标，申请专项一事一
双控
双控
双控
预制装配式要求（二）
预制装配率20%~30%
预制装配率30%~40%
预制率（40%）
或：装配率（40%~60%）
钢筋（kg/㎡）
砼（m³/㎡）
3.50~4.50 0.04~0.05
单控（预制装配率）
预制装配率（50%）
钢筋（kg/㎡） 5.0~6.0
砼（m³/㎡） 0.05~0.06
结构总限额由非PC部分+PC部分叠加生成；
5%时，钢筋调增2.00kg/㎡【1.50+（25%-20%）/（30%-20%）*（2.50-1.50）=2.00

某地产公司结构设计限额控制指标

2. 在结构方案定案与扩初设计之间，由设计院编写项目《结构统一技术措施》，经集团工程、地区公司设计管理部评审后，进行结构限额设计。
3. 本标准由龙湖地产有限公司工程部负责管理和条文解释。
制订依据：《混凝土结构设计规范》（GB50010-2010）
《建筑抗震设计规范》（GB50011-2010）
《高层建筑混凝土结构技术规程》（JGJ3-2010）
9.地下室的限额指标值按以下原则使用：
9.1地下室按照地下水位在地表以下2m的情况考虑。当地下水位高于此值时，取较高指标值；当地下水位低于此值时，取较低指标值。
9.2地下室或半地下室顶板覆土厚度按1.2m考虑，当覆土厚度大于此值时，取较高指标值；当覆土厚度小于此值时，取较低指标值。
9.3地下室或半地下室按面积约1万m²左右，按轮廓形状规则考虑。当地下室或半地下室面积较小，轮廓形状复杂时，取较高指标值；当地下室或半地下室面积较大，轮廓形状简单时，取较低指标值。
02
北京
附表B-02
18
济南
附表B-18
03
天津
附表B-03
19
南京
附表B-19
04
杭州
附表B-04
20
广州
附表B-20
05
成都
附表B-05
21
佛山
附表B-21
06
西安
附表B-06
07
厦门
附表B-07
08
长沙
附表B-08
09
烟台
附表B-09
10
宁波
附表B-10
11
大连
附表B-11
12
青岛
附表B-12
图1：地下部分（无地下室）面积计算示意图

施工图设计限额指标

施工图设计限额指标( 试行版）二Ｏ一四年七月二十三日前言为统一施工图设计思路，有效控制集团住宅项目土建安装工程造价，特制定建筑施工图设计成本控制指标，明确施工图设计中建筑、结构、电气、给排水、暖通专业等相关设计控制参数，施工图设计单位在设计过程中需严格遵照执行。

城市公司在与设计单位签定设计合同时，应将满足本控制指标作为必要条件列入合同要约,并将本文件作为合同附件，如设计成果相关指标低于本文件规定的关键指标(钢筋、砼含量），可以给予奖励，如高于本文件规定,必须有详细的数据论证与说明以证明其必要性，否则视情节轻重予以处罚.第一部分设计限额指标一、建筑专业二、结构专业1.基础设计应至少选择3个基础型式进行经济测算，测算内容为砼、钢筋和土方，选择综合造价低者，并提交本项目公司审核确定。

桩基础的优先选择次序为：预应力管桩→长螺旋钻孔灌注桩→泥浆护壁灌注桩。

桩基用量：单体建筑桩基总承载力/上部标准组合总荷载高层＜1。

05，多层＜1.1；总荷载/总建筑面积＜17。

5KN。

2.优先选用承台基础，当采用桩筏时应充分比选且应有书面报告提交甲方审核.各种类型承台不得选用图集，应按规范根据桩反力图，取实际承受荷载大小进行计算及设计，不可简单地取单桩承载力特征值对应的设计值进行设计。

3.结构施工图的钢筋、砼含量应按下表所列控制指标进行设计,实际设计值最多不得超过限额的5％.上表含钢量指标，按采用HRB400及以下等级钢筋测算。

三、电气专业1、负荷计算1.1根据楼盘档次、当地生活水平按60~80W/m2确定套内负荷.一般参考值：60m2以下取4kW ；60m2至120m2取6kW；120m2至150m2取 8kW。

（以当地供电局的要求为准，否则电气设计可能作废,造成材料和设备间的报废）1。

2暖通、给排水专业在满足扬程、风量全压等指标下采用性价比合适的较小功率节能型电机，包括消防水泵、风机，以减小电缆、配电及控制元器件、变压器等设备规格。

限额设计参考指标表

一类地区二类地区三类地区四类地区北京、西安、太原、丹东、营口、潍坊、瓦房店上海、沈阳、郑州、鞍山、大连、辽阳、本溪、盘锦、太仓、铁岭深圳、合肥、郑州（新郑）、珠海、中山、广州、佛山、普宁、成都、常州重庆、南昌、南宁、哈尔滨、无锡、江阴、惠州、博罗、东莞、长沙、武汉、杭州、绥中、德州、衡阳、周口、吉安、襄阳上部结构48454241独栋自带全埋地下室(无人防）107105100100上部结构47454139独栋自带全埋地下室(无人防）117115110110办公大楼及酒店(建筑高度＜60M)上部结构48464442办公大楼及酒店(60M≤建筑高度＜80M)上部结构49474643办公大楼及酒店(80M≤建筑高度＜100M)上部结构52504847办公大楼及酒店(100M≤建筑高度≤120M)上部结构55535150上部结构49474441独栋自带全埋地下室1021009595上部结构51494543独栋自带全埋地下室97959090一层地下室147145140140二层及二层以上地下室137135130130连接各主体结构的综合全埋地下室（含部分6级人防地下室）结构部分集团商业类项目限额设计钢筋及混凝土限额设计指标各地区含钢量限额指标（kg/m 2）建筑类型交易广场(6层或24m及以下)办公大楼及酒店（7层＜建筑层数＜12层）独立商铺独立商铺（双首层）说明：1、本限额指标作为各下属公司一般工程结构含钢量及砼含量的上限，设计任务书中的设计限额指标应根据工程特点在此基础上进行调整2、结构钢材及混凝土包含剪力墙、柱、梁、楼板、空调板、窗台板、阳台栏板、外墙线脚、屋顶构件等混凝土结构的受力及构造钢筋；构造柱、砌体拉结筋、混凝土墙梁与砌体间加挂的钢丝网等。

3、结构面积S的定义如下：S=S1+S2+S3+S4S1= 建筑面积（不含架空层面积）S2=对于有顶盖的外挑阳台、露台、结构连接板等按一半面积计入结构面积；小于2.2米层高的全部楼板面积计入结构面积；凹阳台应、走廊等上有顶盖的楼板面积应计入结构面积；空调板、建筑线脚等凸出构件不计入结构面积。

结构限额设计控制指标

》一、总则编制目的：加强结构专业设计管理，做好限额设计和成本控制工作。

使用说明：1. 项目结构材料用量指标（包括钢筋和混凝土）均不得大于本限额控制值。

各项目完成施工图预算统计后，按《钢筋和混凝土含量统计表（见附表A ）的要求统计、上报。

2. 在结构方案定案与扩初设计之间，由设计院编写项目《结构统一技术措施》，经集团工程、地区公司设计管理部评审后，进行结构限额设计。

3. 本标准由地产集团研发中心负责管理和条文解释。

制订依据：《混凝土结构设计规范》（50010-2010）《建筑抗震设计规范》（50011-2010）《高层建筑混凝土结构技术规程》（3-2010）《建筑结构荷载规范》（50009-2012）《建筑地基基础设计规范》（50007-2011《建筑工程建筑面积计算规范》（50353-2013）二、结构设计限额控制指标使用说明1.结构材料用量指标计算规则为：计算范围内相应结构材料（包含梁、板、柱及女儿墙、拉板、凸窗板、空调板等（除构造柱、过梁、砌体拉筋、室外楼梯等二次构造）的钢筋（G ）和混凝土（V ））用量除以计算范围内的“建筑面积”（M ），即钢筋用量指标（2），混凝土用量指标（m32）。

2.统计结构材料用量指标所用的“建筑面积”为成本计算方式采用的《建筑工程建筑面积计算规范》50353-2013为准，其与建筑设计计算方式的规划面积主要差异处如下：3.当项目存在留给装修加层的两层高房间面积（M7）时，钢材用量计算规则为：结构钢材用量=[(8～102)*M7]/（7）4.常规采用钢筋主要包括：直径6钢筋统一采用300，直径5、7、9钢筋统一采用550,直径8、10及以上钢筋统一采用400；也可以全部采用400钢筋。

5.结构体系包含钢筋混凝土普通框架、异型柱框架、短肢剪力墙结构及剪力墙结构。

当结构采用异形柱框架或短肢剪力墙结构体系时，混凝土用量应取下限甚至更低。

限额设计指标值

限额设计指标值
÷2.9+1）/2；
2、本指标适用于场地土类别Ⅱ、Ⅲ类，如为Ⅰ类场地应略减，Ⅳ类场地应略增；
3、地下车库属于人防工程的，以核六级为标准；
4、对于花园洋房类产品，在窗地比和保温材料控制指标方面可适当提高，别墅类产品在窗地比、保温材料、含钢量、砼含量方面可适当提高。

限额设计指标值参考值
乘以调整系数K=（层高÷2.9+1）/2；
2、本指标适用于场地土类别Ⅱ、Ⅲ类，如为Ⅰ类场地应略减，Ⅳ类场地应略增；
3、地下车库属于人防工程的，以核六级为标准；
4、对于花园洋房类产品，在窗地比和保温材料控制指标方面可适当提高，别墅类产品在窗地比、保温材料、含钢量、砼含量方面可适当提高。

设计成本控制——限额设计控制指标参考值。

中梁PD-3-36-20结构设计限额指标指引

1.目的本指引为集团范围内结构设计限额统一指标，以加强结构设计管理，控制结构设计成本，促进施工图设计质量的提高。

2.适用范围适用于集团内部操盘的所有住宅类工程项目。

3.流程和职责3.1本限额指标用于指导项目公司进行施工图设计招标及签订设计合同，作为签订设计合同的必备条件之一，并在施工图设计合同内明确规定超限额处罚条款，具体奖罚措施，严格执行集团研发设计中心标准设计合同规定；3.2如经设计院优化后限额指标仍无法满足限额设计要求的，可委托第三方对该项目进一步优化设计，优化结果报备项目管理中心和产品研发中心；3.3对于超出本指引适用范围的建筑类型或结构型式，可不执行本指引。

3.4本指引未明确之处，可单独报集团产品研发中心和项目管理中心，经集团商讨后确定。

3.5各地在不违背本指引基本原则的前提下，可自行制度本地区的限额指标要求，经集团产品研发中心、项目管理中心批准后施行。

4.主要依据4.1现行国家及地方规范4.2现行中梁地产相关制度5.结构限额定义5.1结构材料：结构限额指标涉及的结构材料包括钢筋和混凝土，具体为梁板柱、构造柱、过梁、女儿墙和拉板等构件的钢筋和混凝土；5.2结构用量：包括钢筋用量(G)和混凝土用量(V)；5.3结构面积：结构成本计算面积(S) = S0+S1+ S2+…+ S7+ (S8/2)+ (S9/2)；5.4钢筋用量指标= G / S (单位：kg/㎡)；5.5混凝土用量指标= V / S (单位：m³/㎡)6.结构限额指标含量6.1钢筋用量：1)柱、梁、板、墙、基础等结构构件钢筋用量；2)砌体二次结构钢筋，具体包括构造柱、过梁、女儿墙等构件钢筋和砌体拉结筋，不含垫层、施工措施筋、建筑线脚和构架等钢筋用量；1、混凝土用量：1）柱、梁、板、墙、基础等结构构件混凝土，其中基础混凝土包含浅基础、筏板、基础梁和承台混凝土用量；2）构造柱、过梁、女儿墙混凝土，不含垫层、建筑线脚和构架等混凝土用量。

标准所结构设计要求(2016.04.20)

标准所结构设计要求(2016.04.20)一、限额设计要求1.结构专业标准施工图设计应满足《博意住宅项目结构设计经济指标》的相关要求。

2.常规项目均应满足上述第1条要求，如不满足应根据软件统计结果、户型特点等分析不合理的原因，力争在既定条件下将结构方案做到最优，杜绝设计不合理导致指标异常；如为其他原因指标异常应在《结构专业标准图使用说明》中予以提醒，并报总工室备案。

二、制图：1.制图图层、样式严格安照《结构制图统一标准》规定。

2.画图时以《结构制图统一标准附图》为参照。

3.对称的梁支座钢筋对称，可以编同一个号，但需把不同的支座筋注明。

4.当中间为墙肢时，梁支座两侧均标注面筋，当无墙肢或是柱时，只标一个，如下图：5.变截面梁标注按下图：6.标高H均为结构标高，别墅都用数字直接表示标高，不用H代替。

7.梁、柱、墙编号按从左到右从下到上顺序编排。

8.统一尺寸标注样式：(1)轴线尺寸样式DIMN：(2) 平面定位尺寸样式TSSD_100_100：9.制图时需提高图纸的统一性，按以下几点执行：（1）统一轴号到尺寸线的距离为500。

（2）每排轴网尺寸线之间距离为800。

（3）轴号文字样式应与《结构制图统一标准附图》相同，当轴号字符照拷建筑时，属性中“旧圆圈文字”栏应选“是”。

（4）索引号尽量拉平。

（5）当洞边附加筋不锚入梁时，长度为洞边出500。

（6）支座面筋弯折长度为200，简支边距离梁柱外边线为40。

（7）如果条件允许，如不会造成字符重叠等，梁引线、板筋线尽量拉平，特别是一些对称的建筑。

（8）索引的粗引线凸出被索引大样外边线100，长度统一600。

（9）板面筋长度应与标注的数值相等。

（10）梁引线至轴线中。

（11）构造柱（GZ）、立柱（LZ）、梯柱（TZ）图形、柱号、定位及配筋大样均在板图上表示，梁图仅表示图形，即模板图不变，具体可参照《结构制图统一标准附图》。

在结构说明中有说明的GZ，板图中可不表达。

限额设计指标值

限额设计指标值参考值
说明：1、以上所列住宅项目是指首层层高3.0米，标准层层高2.9米，对于存在特殊情况的，根据实际情况适当增减，标准层层高超出或降低，可在表中基础上
乘以调整系数K=（层高÷2.9+1）/2；
2、本指标适用于场地土类别Ⅱ、Ⅲ类，如为Ⅰ类场地应略减，Ⅳ类场地应略增；
3、地下车库属于人防工程的，以核六级为标准；
4、对于花园洋房类产品，在窗地比和保温材料控制指标方面可适当提高，别墅类产品在窗地比、保温材料、含钢量、砼含量方面可适当提高。

设计成本控制——限额设计控制指标参考值。

欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

建筑工程结构含钢量混凝土含量限额设计指标

建筑工程结构含钢量混凝土含量限额设计指标建筑工程的结构设计是指建筑物主体结构的设计，其中包括了各种结构材料的使用量限额。

其中，钢材和混凝土是建筑工程中最常用的结构材料之一、下面我将介绍一些关于建筑工程结构含钢量和混凝土含量限额的设计指标。

首先，关于钢材的使用量限额。

钢材在建筑工程中的应用主要包括钢筋和钢结构。

钢筋是混凝土中常用的加强材料，其主要作用是增强混凝土的抗拉强度和抗剪强度。

在结构设计中，钢筋的使用量需要根据建筑物的结构类型、荷载情况和使用要求等进行合理确定。

根据相关规范，建筑工程中的结构含钢量应满足以下指标：1.钢筋的使用量应符合结构设计的要求，保证结构的强度和稳定性；2.钢筋的保护层厚度应满足规范要求，保护钢筋免受腐蚀和损坏；3.钢筋的连接方式和布置应符合规范要求，保证结构的连接可靠性和稳定性；4.钢结构的使用量应满足结构设计的要求，保证结构的强度和稳定性。

其次，关于混凝土的使用量限额。

混凝土是建筑工程中最常用的结构材料之一，其主要作用是提供结构的强度和稳定性。

在结构设计中，混凝土的使用量需要根据建筑物的结构类型、荷载情况和使用要求等进行合理确定。

根据相关规范，建筑工程中的混凝土含量应满足以下指标：1.混凝土的配合比应满足结构设计的要求，保证混凝土的强度和耐久性；2.混凝土的浇筑高度和质量应符合规范要求，保证混凝土的质量和施工质量；3.混凝土的抗裂性和抗渗性应符合规范要求，保证混凝土的使用寿命和结构的稳定性；4.混凝土的养护期应符合规范要求，保证混凝土的强度和耐久性。

总结起来，建筑工程中的结构含钢量和混凝土含量的设计指标主要包括了材料的使用量、保护和连接方式、强度和耐久性等要求。

这些指标的合理设计和实施可以保证建筑物的结构安全性和使用寿命。

因此，在建筑工程的结构设计过程中，需要根据相关规范和要求，合理确定结构含钢量和混凝土含量的限额，并加强质量控制和工程监管，确保建筑工程的结构安全和可靠。

结构限额设计PPT

成本管理的内涵
结构成本控制的管理思路及方法
事前控制是项目成本管理的重中之重；必须对整个策划、设计和建设的全过程进行管理。 ――前期策划阶段。拿地的成本估算，是否有影响成本的风险（塌陷坑、溶洞、泥坑等）存在。 ――规划阶段。场地情况；不利地质；配套成熟度；反复报批、政府评审、审批的情况是否有影响成本的风险存在。 ――方案阶段。结构（含基础）合理可行，避免返工。结构等专业提前介入（机电、空调、设备、物业管理等）。 ――扩初阶段。结构优化，设备专业定案。 ――施工图设计阶段。成本意识沟通，结构精细化设计。 ――施工配合阶段。做好变更、签证的控制。
与设计公司合作时开发商最担心的是什么？
――合作风险。开发商必须占用大量的资源对设计风险进行详细评估；
――思想的融合。
施工图审查公司的选择及沟通
――选择思路：易于沟通； ――沟通时机：重视前期； ――沟通内容：规范的边界或有争议之处
（例如：超限的判定、裂缝宽度的控制、短肢墙体系的定义、配筋控制等）； ――沟通方式：双方或三方。要重视平时的资源借助、关系维护。
案例：长虹在深圳的研发大楼，占地6000平方米，容积率控制在11，限高100米，建筑覆盖率不超过55％，深圳六家大型设计院投标。
共同的问题：很难设计到最大容积率要求的面积，怎么办？？？ ――压缩层高，保证净高！各投标设计公司采取了哪些手段？ ――结构专业：宽扁梁（评价：√）；预应力梁（评价：施工不便）；劲性梁
设计周期的合理取值的思考
――设计周期对总成本的影响资金的时间价值；市场风险的变化；产品的实际价值。
如何在保证质量、不增加成本的前提下缩短设计周期？
――决策的导向及措施； ――工序的前置及搭接； ――标准化设计的推广。
