蛇形走线参数设置
大截面电缆蛇形布置的选择
科技社会大截面电缆蛇形布置的选择郝桂芹广西电力工业勘察设计研究院450003摘要：在隧道或桥梁内敷设高压电缆时，须考虑电缆受热膨胀后产生的热机械力。
电缆蛇形布置是释放电缆热机械力的有效方法。
文章介绍了国内外采用电缆蛇形布置的实例，对水平和垂直这2种蛇形布置方案进行了比较．关键字：电缆蛇形布置轴向力竖井目前越来越多地区考虑采用隧道敷设高压电缆，在这种条件下必须考虑电缆在受热膨胀后产生的热机械力。
电缆蛇形布置是解决电缆热机械力的一个很好的对策。
本文根据笔者在工程中积累的一些经验及搜集的一些蛇形布置的资料，对电缆蛇形布置的种类选择、形状的确定等做了分析，希望能对以后的工程起到借鉴作用。
一、大截面电缆蛇形布置选择的原因随着负荷电流变化及环境温度变化，电力电缆会发生热伸缩，其中因线芯的热胀冷缩而产生非常大的热机械力，电缆线芯截面越大，所产生的热机械力就越大;同时线芯和金属护套还会因热胀冷缩的多次循环，而产生蠕变。
热伸缩对电力电缆运行构成很大的威胁，会造成运行电缆位移、滑落，甚至损坏电缆及附件。
目前国内己选用的最大电缆截面为7X1600mm=,因此必须重视大截面电缆的热伸缩问题。
现就各种敷设方式下电缆热伸缩对安全运行带来的威胁作一简单分析：（1）直埋敷设时，电缆因受到周边土壤的限制，整根电缆无法产生位移，于是线芯将在热机械力的作用下在线路的两个末端产生很大的推力，引起末端位移，从而对电缆附件的安全构成极大威胁。
（2）徘管敷设时，电缆因不受到横向约束，在热机械力的作用下电缆将产生弯曲变形;电缆随着电缆温度的不断变化，弯曲变形反复出现，使电缆金属护套产生疲劳应变（3）隧道敷设时，电缆一般均放在支架上，不作刚性固定，故电缆的热伸缩较大，在斜面敷设时易出现滑落现象;在电缆的弯曲处易出现严重位移;电缆随着电缆温度的不断变化，还会反复出现弯曲变形，使电缆金属护套产生疲劳应变。
（4）竖井敷设时，电缆的自重及热机械力有可能使金属护套产生过分的应变，从而缩短电缆的使用寿命。
AD6蛇形等长线布线方法
蛇行等长线布线方法古 风Altium Designer 6.x软件更新速度很快，现在都有AD7了，以前一直用99SE，没想到AD6的功能越来越强大了，在操作方面做了很大改进，特别是在布等长线时，蛇行线的布线那是太容易了。
一． 设置需要等长的网络组点击主菜单DesignàClasses，在弹出的窗口中单击Net Classes，并右键，点Add Class会增加一个New Class，在该网络组上右键，修改一个你想要的名字，如：SDRAM 等。
单击打开它，将需要等长的网络，从左边选取并添加到右边的窗口中。
然后再点击1.选中也就是说，以后的自动等长中，将会以些为基准，所有需等长的线将会跟它一样长。
2．蛇行设置这里为蛇行线的样式，可以根据自己的需要选择.2. 布蛇行线的快捷键控制：在布蛇行线时，按快捷键“1” “2” “3” “4” “，” “。
” 可以在走线时随时控制蛇行线的形状。
快捷键: 1 与2，改变蛇行线的拐角与弧度。
快捷键: 3 与4 改变蛇行线的宽度。
快捷键： ， 与 。
改变蛇行线的幅度。
了解了这些，就可以开始布蛇行线了，单击OK 退出设置，在刚才那条线上，按装走线的方向，拉动鼠标，一串漂亮的蛇行线就出来了。
步长幅度递增量步长递增量规定了蛇线的长度，在拉蛇线时，就不用在乎到底走了多长，总之，拉到蛇线不再出现为止，在有些空隙大的地方，就可以按“逗号”与“句号”键来控制幅度的大小。
四.检查网络长度布完线后，按R ，L 输出报告，查看网络是否是等长的。
OK，蛇行等长线搞定。
注，另外还可以自动等长，但那样出来的线条很难看，所以还是用手动的好。
五．PCB设计学习论坛推荐（众多好的PCB学习资料尽在其中）中国联盟设计论坛/2008年6月29古风。
蛇形走线设置

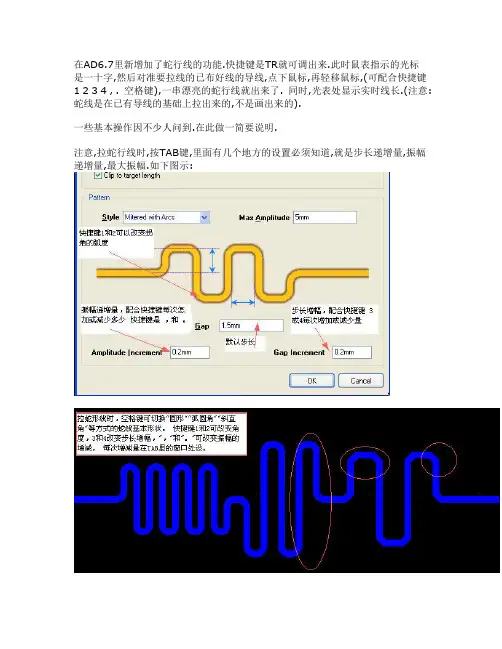

在AD6.7里新增加了蛇行线的功能.快捷键是TR就可调出来.此时鼠表指示的光标
是一十字,然后对准要拉线的已布好线的导线,点下鼠标,再轻移鼠标,(可配合快捷键1 2 3 4 , . 空格键),一串漂亮的蛇行线就出来了. 同时,光表处显示实时线长.(注意:蛇线是在已有导线的基础上拉出来的,不是画出来的).
一些基本操作因不少人问到.在此做一简要说明.
注意,拉蛇行线时,按TAB键,里面有几个地方的设置必须知道,就是步长递增量,振幅递增量,最大振幅.如下图示:
拉蛇形线时，空格键可切换“圆形”“弧圆角”“斜直角”等方式的蛇线基本形状。
快捷键1和2可改变角度，3和4改变步长增幅，
“，”和“。
”可改变振幅的增减。
每次增减量在TAB里的窗口处设。
TAB键弹出窗口里还可设要拉的线长设定值.拉线时会显示实时线长到规定值时就会拉不动的.。
蛇形线的走线方式

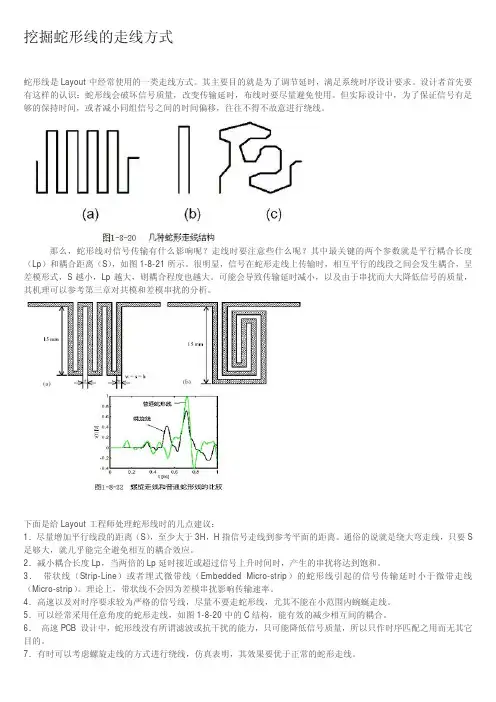

挖掘蛇形线的走线方式蛇形线是Layout中经常使用的一类走线方式。
其主要目的就是为了调节延时，满足系统时序设计要求。
设计者首先要有这样的认识：蛇形线会破坏信号质量，改变传输延时，布线时要尽量避免使用。
但实际设计中，为了保证信号有足够的保持时间，或者减小同组信号之间的时间偏移，往往不得不故意进行绕线。
那么，蛇形线对信号传输有什么影响呢？走线时要注意些什么呢？其中最关键的两个参数就是平行耦合长度（Lp）和耦合距离（S），如图1-8-21所示。
很明显，信号在蛇形走线上传输时，相互平行的线段之间会发生耦合，呈差模形式，S越小，Lp越大，则耦合程度也越大。
可能会导致传输延时减小，以及由于串扰而大大降低信号的质量，其机理可以参考第三章对共模和差模串扰的分析。
下面是给Layout工程师处理蛇形线时的几点建议：1．尽量增加平行线段的距离（S），至少大于3H，H指信号走线到参考平面的距离。
通俗的说就是绕大弯走线，只要S 足够大，就几乎能完全避免相互的耦合效应。
2．减小耦合长度Lp，当两倍的Lp延时接近或超过信号上升时间时，产生的串扰将达到饱和。
3．带状线（Strip-Line）或者埋式微带线（Embedded Micro-strip）的蛇形线引起的信号传输延时小于微带走线（Micro-strip）。
理论上，带状线不会因为差模串扰影响传输速率。
4．高速以及对时序要求较为严格的信号线，尽量不要走蛇形线，尤其不能在小范围内蜿蜒走线。
5．可以经常采用任意角度的蛇形走线，如图1-8-20中的C结构，能有效的减少相互间的耦合。
6．高速PCB 设计中，蛇形线没有所谓滤波或抗干扰的能力，只可能降低信号质量，所以只作时序匹配之用而无其它目的。
7．有时可以考虑螺旋走线的方式进行绕线，仿真表明，其效果要优于正常的蛇形走线。
PADS布蛇形走线的教程[1]
![PADS布蛇形走线的教程[1]](https://img.taocdn.com/s3/m/e83dcf30ec630b1c59eef8c75fbfc77da26997a5.png)
PADS布蛇形走线的教程[1]
Blazeroute怎么布蛇形线
Powerpcb本身布不了蛇形线,要用pads带的Blazeroutel来布.Blazeroute是PADS专用的布线工具.用Blazeroute打开pcb,如图
选择欲布蛇形线的pin,然后单击鼠标右键
选择Interactive Route,画一小段线然后在单击鼠标右键
选择Add Accordion,移动鼠标右键就可以画出蛇形线了,连续双击左键就可结束蛇形走线,改为普通走线方式
蛇形线的幅度可以通过在蛇形线的峰值处移动鼠标左键来实现
也可在option中设置其幅度跟宽度,方法是
点击图标,在弹出的对话框中Routing项中的Routing tolength constraints 中设置,
对于等长设计是通过view->spreadsheet调出如下图的列表,显示已布线的长度的文字的颜色来说明的,黄色表示小于min,绿色表示在min跟max之间,红色表示大于max。
altiumdesigner蛇形走线默认规则
altiumdesigner蛇形走线默认规则摘要：一、Altium Designer 简介二、蛇形走线的作用三、蛇形走线默认规则1.蛇形走线规则设置2.蛇形走线规则应用四、蛇形走线规则的优化与调整五、总结正文：Altium Designer 是一款专业的PCB 设计软件，广泛应用于电子设计领域。
在设计过程中，蛇形走线是一种常见的布线方式，能够有效地减少电磁干扰，提高电路的稳定性和可靠性。
为了实现蛇形走线的自动化设计，Altium Designer 提供了蛇形走线默认规则。
蛇形走线默认规则是Altium Designer 内置的一种自动布线策略，能够根据设计需求自动生成蛇形走线。
通过设置蛇形走线的规则，例如线宽、间距、角度等参数，可以实现蛇形走线的自动化设计，提高设计效率。
在Altium Designer 中，设置蛇形走线规则非常简单。
首先，打开PCB 编辑器，选择需要设置蛇形走线的线路。
然后，在菜单栏中选择“线路”>“自动布线”>“蛇形走线”，打开蛇形走线设置对话框。
在此对话框中，可以设置蛇形走线的线宽、间距、角度等参数，以满足设计需求。
在设置好蛇形走线规则后，可以应用这些规则进行自动布线。
在Altium Designer 中，应用蛇形走线规则的方法与普通布线方法相同。
选择需要进行蛇形走线的线路，然后点击工具栏中的“自动布线”按钮，即可实现蛇形走线的自动化设计。
当然，Altium Designer 中的蛇形走线默认规则并非一成不变，而是可以根据实际设计需求进行优化和调整。
例如，可以通过修改蛇形走线的线宽、间距、角度等参数，以实现更优的电磁兼容性能。
此外，还可以通过调整蛇形走线的起点和终点，使其更好地适应电路板的布局。
总之，Altium Designer 中的蛇形走线默认规则为设计师提供了一种高效、可靠的布线方式。
通过合理设置蛇形走线规则，可以实现蛇形走线的自动化设计，提高设计效率。
蛇形走线参数设置
1．简介蛇形走线是布线中经常使用的一种走线方式。
其主要目的就是为了调节延时，满足系统时序设计要求。
但是设计者首先要有这样的认识：蛇形走线会破坏信号质量，改变传输时延，布线时要尽量避免使用。
但实际设计中，为了保证信号有走过足够的保持时间，或者减小同组信号之间的时间偏移，往往不得不故意进行绕线。
当在长度规则设置下开始走线时，有时需要通过使用蛇形走线以达到所需的走线长度。
蛇形走线的示例如图10-60 所示，其中最关键的两个参数就是耦合幅度(Ap) 和耦合距离(Gap)。
很明显，信号在蛇形走线上传输时，相互平行的线段之间会发生耦合，呈差模形式，Gap 越小，Ap 越大，则耦合程度也越大。
图10-60 蛇形走线的示例尽管蛇形走线会引起引起耦合，从而降低信号质量，但是在布线时，蛇形走线对于调节时延和时序是重要的方法。
因此在高速信号布线时，可以使用蛇形走线，但是蛇形走线的Ap 和Gap 的设置必须符合信号的要求。
在PADS Router 中，可以设置蛇形走线的Ap 和Gap,并且在布线过程中添加蛇形布线。
2．设置蛇形走线的Ap 和Gap 参数●执行Tools/Options 菜单命令，或者单击标准工具栏中的Options 图标，系统会弹出选项对话框，然后选择Routing(布线)选型卡。
●然后在Routing to length constaints 区域设置蛇形走线参数，如图10-61 所示。
㊣在Minimum amplitude （幅度）编辑框中将最小值设为20 ，则蛇形走线的幅度最小值被设置为走线宽度的20 倍。
㊣在minimum gap（间距）编辑框中将最小值设为2，则蛇形走线的间隔最小值被设置为走线到拐角间距的2 倍。
●最后单击OK 按钮完成设置。
注意：在使用蛇形走线时，应该注意以下几个技术要点：1.尽量增加平行线段的距离S，至少大于3H，H 指信号走线到参考平面的距离。
通俗的说就是绕大弯走线，只要S 足够大，就几乎能完全避免相互之间的耦合效应。
AD如何走蛇形线
AD如何走蛇形线
蛇形线，也叫之字形线，是指线路的走向呈现类似蛇形的曲线。
在
AD设计中，如果要实现蛇形线走向，可以通过以下步骤进行设置。
第一步：打开AD软件，创建新的工程或打开已有的工程文件。
第三步：将选中的信号线转换为曲线。
在AD软件中，可以通过曲线
工具将直线的信号线转变为曲线。
曲线工具通常位于工具栏的绘图工具中。
第五步：根据设计需求，设置曲线的旋转和连接规则。
蛇形线通常需
要旋转来实现扭动的效果，因此可以通过旋转选项设置曲线的旋转角度和
方向。
此外，蛇形线的连接规则也需要进行设置，以确保曲线之间的连接
平滑不断裂。
第六步：完成蛇形线的设计后，可以进行布局和布线过程。
在布线过
程中，AD软件会根据设计规则和约束对信号线进行自动布线和优化的处理，以确保蛇形线的走向满足设计要求并与其他线路相适应。
第七步：在完成布线后，可以进行电气规则检查和仿真验证，以确保
信号线的走向和布线满足电性能和信号完整性的要求。
以上是AD设计中实现蛇形线走向的基本步骤。
需要注意的是，在设
置蛇形线的参数、旋转和连接规则时，需要结合具体的设计需求和约束条
件来灵活调整。
此外，不同的AD软件可能具有不同的功能和界面，具体
的操作方法可能会有所差异。
因此，在进行具体操作之前，最好先参考
AD软件的用户手册或官方文档，以了解软件的具体功能和操作方法。
pcb高级应用-蛇形线
1 设计复用2.IC扇出3.蛇行布线4.差分对布线5.等长布线6.多层板层叠分析7.信号完整性分析8.电磁兼容分析9.串扰分析10.多板分析11.可测试性设计12.可制造性设计13. Pro/ENGINEER 链接1.蛇行布线12.差分走线(DIFFERENTIAL PAIRS) 22.1.Shoulder Length（侧翼长度）32.2.定义差分线对32.3.差分线走线32.4.分离走线42.5.等长布线52.5.1.定义等长走线规则53.多层板层叠分析61.蛇行布线在PADS Router中:1.限定长度右键Select net,点选需要蛇行布线的的网络。
右键Properties，打开Legth栏。
勾上Restrict Lenth(限定长度）在Minimum和Maximum填写同一个长度数字，如：500。
（注意这里的单位是以最后一次更改的为准）。
2.设置蛇形走线的振幅和间隙Tools/Options/Routing中的Routing to length constraints(布线到长度约束），Minimum amplitude填写适当的数字，如：8，（意思是：蛇形走线的振幅最小值被设置是走线宽度的8倍），Minimum gap填写适当的数字，如：4（意思是：蛇形走线的间隙最小值被设置为走线到拐角间距的4倍）。
3.OK设置完成。
在PADS Router中，右键Interactive Route(快捷键F3），在交互式布线过程中，右键Add Accordion，就可以看见蛇行布线了，右键End完成蛇行布线2.差分走线(Differential pairs)在高速设计中你可以使用到差分走线进行设计。
要进行差分走线一定要了解相关的功能术语。
差分走线的目的是将差分信号的走线同时从源管脚（Source pins）走出，绕过障碍物并同时进行被控间距的走线。
将两根信号走到一个相同点（称为集合点Gathering Point），即差分走线的起始点，从源管脚到集合点这部分走线我们称之为开始区域（Start Zone）。
altiumdesigner蛇形走线默认规则
altiumdesigner蛇形走线默认规则随着电子技术的不断发展，PCB设计软件Altium Designer成为了越来越多工程师的首选工具。
在Altium Designer中，蛇形走线是一种常见的布线方式，它可以有效提高电路板的利用率，降低信号干扰。
本文将详细介绍Altium Designer中蛇形走线的默认规则设置及实战应用。
1.Altium Designer简介Altium Designer是一款功能强大的PCB设计软件，它集成了一系列的工具，可以帮助工程师轻松完成电路设计、PCB布局和制板等工作。
在Altium Designer中，用户可以自定义布线规则，以满足不同场景的需求。
2.蛇形走线的意义蛇形走线，又称之字形走线，是一种在PCB设计中常用的布线方式。
它可以使信号传输线尽量远离敏感元件，降低电磁干扰；同时，还能提高电路板的利用率，减少面积浪费。
3.默认规则概述在Altium Designer中，蛇形走线的默认规则包括以下几点：- 走线宽度：根据信号频率和传输距离自动调整，以保证信号质量；- 走线间距：最小间距为20mil，以降低信号干扰；- 转折角度：大于等于45度，以减小信号反射；- 过孔样式：使用圆形过孔，以降低信号损耗。
4.蛇形走线规则设置步骤（1）打开Altium Designer，新建或打开一个现有项目；（2）在菜单栏中选择“设计”>“规则”>“布线规则”；（3）在弹出的“布线规则”对话框中，切换到“跟踪”选项卡；（4）在“跟踪”选项卡中，设置蛇形走线的相关规则，如走线宽度、间距、转折角度等；（5）点击“应用”按钮，使设置生效。
5.实战应用与案例分享在实际PCB设计中，我们可以根据具体需求调整蛇形走线的规则，以实现更好的电磁兼容性和信号质量。
以下是一个实战案例：（1）设计一张高速数字电路板的电源部分；（2）根据电源模块的电流、电压等参数，设置合适的蛇形走线规则；（3）在电源线附近添加去耦电容，以减小高频噪声干扰；（4）在关键信号线上采用蛇形走线，以降低相互干扰；（5）检查布线结果，确保信号质量、电磁兼容性及散热等方面的需求。
高压电力电缆蛇形敷设设计注意事项及相关计算
高压电力电缆蛇形敷设设计注意事项及相关计算.对于110kV以上高压电缆，由于线芯温度随负荷电流变化而引起的热胀冷缩所产生的热机械力是十分巨大的(会产生数以吨计的轴向力)，主要表现为热伸缩和热应力变化。
为避免热机械力对电缆终端、接头的损伤及金属护套因疲劳应变而缩短电缆使用寿命，对轴向力进行有效控制，将其限制在可对电缆进行固定，使之不会发生纵向位移的范围之内就变得非常重要。
电缆采用蛇形布置是释放热机械力的有效方法。
将电缆线路布置成近似正(余)弦曲线的连续波浪形，人为设置的波形宽度能有效吸收电缆的热膨胀，由于曲线的连续分布，电缆的热膨胀亦均匀地被每个波形宽度所吸收而不会集中在某一局部，从而使电缆的热膨胀得到控制；降低抱箍对电缆的紧握力和电缆向两端的热伸缩量。
.1、概述蛇形设计中，蛇形的节距及幅宽是重要的参数。
设计中对蛇形布置及轴向力的计算程序可归纳为：（1）先选定蛇形弧半节距长度L；（2）根据蛇形弧幅宽度、运行最高温度决定的温差△t计算热伸缩量m；再计算满足带负荷达到最高温升增加的支架长度允许的滑移量n，就可根据电缆各相固定方式来确定支架长度；（3）根据支架长度允许的滑移量n计算轴向力，从而决定使用抱箍数量卡紧电缆避免电缆蹿动。
2 、蛇形的形状（1）确定蛇形弧半节距长度L；根据《电力工程电路设计规范GB50217-2007中电动力按下式计算:Fd≥2.05i2(2L)k/(D×10-7) (1)两卡具的间距2L(节距长度) 即为：2L≤FdD/(2.05i2k×10-7) (2)上两式中：i为流经电缆的短路电流；D为三相电流相邻两相间中心距；K为安全系数，取大于2.0。
（2）确定蛇形弧幅宽度、热伸缩量m、蛇形弧横向滑移量n热伸缩量m ：当t≤1/AEα.(μWL+2f) 时，热伸缩量m的计算公式为：m=(AEα△t-2f)^2/(4μWEα)当温升△t＞1/AEα.(μWL+2f)时选用以下计算公式公:m=L/2[α△t-(μWL/2+2f)/AE]蛇形弧幅向滑移量n：3、轴向力电缆蛇形弧轴向力为电缆蛇形敷设后节点产生的轴向力，其大小均受电缆蛇形弧幅及波节的影响。
PADS蛇形走线技巧V0.2
PADS蛇形走线技巧V0.2PADS功能使用技巧V0.2一、如何走蛇形线？蛇形线是布线过程中常用的一种走线方式，其主要目的是为了调节延时满足系统时序设计要求，但是设计者应该有这样的认识：蛇形线会破坏信号质量，改变传输延时，布线时要尽量避免使用，因此一块PCB上的蛇形线越多并不意味着越“高级”。
实际设计中，为了保证信号有足够的保持时间，或减小同组信号之间的时间偏移，往往不得不故意进行绕线，例如DDR*（DDR1/DDR2/DDR3）中的DQS与DQ信号组要求要严格等长以降低PCB skew，这时就要用到蛇形线。
（1）设置蛇形线的参数。
蛇形线的参数主要有线长、同组线线长的差值、平行线段距离（Gap）及平行线段长度。
Router中打开项目浏览器（Project Explorer），展开Net Objects树形列表下的Net项，选择需要等长的网络（此处是DDR_DQ[15..0]以及DDR_DQS[1..0]），右击选择Copy，如下图所示。
（2）点击Nets组上的Matched Length Nets Groups，右击后选择Paste将上述网络粘贴到该项内，如下图所示。
（3）此时在Matched Length Net Groups组内出现一个默认名为MLNetGroup1的网络组，展开就可以看到，拷贝的网络在这里出现，如下图所示。
（4）点击MLNetGroup1网络组，右击后选择Properties，弹出如下图所示的对话框。
其中Tolerance即网络组内最长与最短走线的之间的差值，PADS 默认不对走线长度加以限制，若需要，可勾选Restrict length进行相应的设置，此两者的值可根据经验或仿真结果进行设置。
（5）点击工具栏上图标或按热键Ctrl+Enter，选中Options对话框中的Routing页表项，其中红色框中的参数即针对蛇形线，这里我们把平行线段距离（Gap）设置为3，点击OK，即可完成蛇形线的设置。
PADS蛇形走线和等长处理
PADS蛇形⾛线和等长处理
1;打开PADS Logic 原理图，在Setup->Design Rules…设置布线规则
2；选择Differential Paris差分对规则
3；选择时钟差分线对的第⼀根线CLKN
4；点select>>
5;选择时钟差分线的第⼆根线CLKP
6;点击Select>>(如果选错了可以点Unselect撤回)
7；再点Add>>，把CLKN CLKP组成⼀对差分线对
8；选对差分线对再双击线宽，线间距设置差分线对的线宽和线距，以及最⼩长度和最⼤长度
9；⽤第三步到第⼋步同样的的⽅法设置好其它差分线对
10；在PADS Logic中点击菜单栏的Tools ->PADS Layout 把布线规则同步到PADS Layout再转PADS Router 打开11；在PADS Router菜单栏中点击Tools->Options…
12；设置蛇形⾛线的布线参数
13；在PADS Router中点击菜单栏 View ->Spreadsheet
14；打开布线长度观测窗⼝
15；找到差分线线对中布完长度最短的差分线对，选中！通过⾛蛇形线的⽅式加长达到等长的⽬的
16；按F3键开始布线，由于是差分线对，所以⽆论选中两条线中的哪⼀条开始布线两条线会⼀起⾛线
17；右击，选择Add Accordion 添加蛇形⾛线
18；移动⿏标调整蛇形⾛线的振副，间隔，层次
19；观察长度控制窗⼝的完成长度调整蛇形⾛线的⽅向和振幅，使布线长度达到要求
20；双击完成蛇形⾛线，匹配完长度
21；其它⾛线也⼀样⾛蛇形⾛线完成长度匹配！。
PCB蛇形走线
1、做等长控制的话，确实要先布好线后，才能使用长度控制布线Tools\interactive length tuning（走蛇形线）2、当然，在使用交互式布线按钮后，按Shift+A，也可走出蛇形线，当然在走出蛇形线的过程中，再按动TAB，就可以实现长度控制了。
以上两种方法都可以。
不过如果要做长度布线控制的话，我更倾向于第一种方法。
看个人用的熟练程度和习惯性了。
SHEIFT+<或加>为增加蛇形走线的宽度，shift分别+2,3,4,5可以改变蛇形走线的形式，和走线的密度。
Altium Designer支持等长走线，匹配方式有三种：一、通过规则设置设定长度；二、选定完成走线的网络与它等长；三、走线过程中自定义网络的长度。
PCB蛇形走线有什么作用！蛇形走线有什么作用?本人和同行讨论也参考了一些资料,蛇形走线作用大致如下:希望大家补充纠正.PCB上的任何一条走线在通过高频信号的情况下都会对该信号造成时延时,蛇形走线的主要作用是补偿“同一组相关”信号线中延时较小的部分,这些部分通常是没有或比其它信号少通过另外的逻辑处理;最典型的就是时钟线,通常它不需经过任何其它逻辑处理,因而其延时会小于其它相关信号.高速数字PCB板的等线长是为了使各信号的延迟差保持在一个范围内,保证系统在同一周期内读取的数据的有效性(延迟差超过一个时钟周期时会错读下一周期的数据),当PCB布线的延迟时间大于信号上升时间(或下降时间)的1/4时,该布线即可以看成传输线,为了保证信号的输入和输出阻抗与传输线的阻抗正确匹配,可以采用多种形式的匹配方法,所选择的匹配方法与网络的连接方式和布线的拓朴结构有关.单位长度的线延迟差也是固定的,延迟跟线宽,线长,铜厚,板层结构有关,但线过长会增大分布电容和分布电感,使信号质量,所以时钟IC引脚一般都接RC端接,但蛇形走线并非起电感的作用,相反的,电感会使信号中的上升元中的高次谐波相移,造成信号质量恶化,所以要求蛇形线间距最少是线宽的两倍,信号的上升时间越小就越易受分布电容和分布电感的影响.因为应用场合不同具不同的作用,如果蛇形走线在电脑板中出现,其主要起到一个滤波电感的作用,提高电路的抗干扰能力,电脑主机板中的蛇形走线,主要用在一些时钟信号中,如PCIClk,AGPClk,它的作用有两点:1、阻抗匹配2、滤波电感.对一些重要信号,如INTEL HUB架构中的HUBLink,一共13根,跑233MHz,要求必须严格等长,以消除时滞造成的隐患,绕线是唯一的解决办法.一般来讲,蛇形走线的线距>=2倍的线宽.PCI板上的蛇行线就是为了适应PCI33MHzClock的线长要求.若在一般普通PCB板中,是一个分布参数的LC滤波器,还可作为收音机天线的电感线圈,短而窄的蛇形走线可做保险丝等等.补充一:采用蛇行线的确有助于提高主板、显卡的稳定性,有助于消除长直布线在电流通过时产生的电感现象,减轻线与线之间的串扰问题,这一点在高频率时表现得尤为明显.当然你也能够通过减小布线的密度达到相同的效果.有条件的朋友可以观察一下手边的主板.CPU插座-->北桥芯片、北桥-->AGP插槽、频率发生器背面、内存DIMM槽附近,这些是集中使用蛇行线的地方.究其原因,还是这些都是工作在高频,并且还需要稳定的电流信号.在PROTEL中一般先大致手工画好线,然后把要设置的所有线为一个CLASS,选Tools/Equalize net lengths.补充二:减轻线与线的串扰最主要的就是增加线间距,而和绕蛇行无关,蛇行线反而会带入导线自身的串扰问题,计算机主版个部分信号对时序要求非常严格,所以必须对每种信号进行长度匹配,以满足足够的建立和保持时间,走蛇行线仅仅是和时序设计相关,和高频信号完整性无关.我看过的国外多本信号完整性著作,还有芯片组厂商的Guildline,均没有要求设计者采用蛇行线走法,当然会有走线长度要求,但这只是符合时序规范要求.调整走线上的传播延时，满足时序匹配<P>其主要目的就是为了调节延时，满足系统时序设计要求。
蛇形布线和总线式布线
蛇形布线和总线式布线
蛇形布线和总线式布线
蛇形布线：先画一根导线的起点，然后同时按下shift+A，接着松开，再接着开始划线，就可以画出蛇形的线条；蛇形布线在进行的时候，使用字母上面的数字区中的1和2来调整线的角度，使用3和4来调整宽度，使用的英文形式的尖括“<”和“>”可以调整蛇形线的高度。
总线式布线：先画三根同向的导线，按下shift然后使用鼠标一根一根选中先前画的导线，选中完成后，点击总线布线图标，然后使用鼠标选中几根导线的尾端的端点，出现圆形标识后，再然后拖动鼠标划线，你就会看到几根导线跟着一起画出来了。
每天进步一点点------Allegro蛇形走线
每天进步一点点------Allegro 蛇形走线对于高速数据总线，如果芯片内部没有延时调节功能，通常使用蛇形走线来调整延时以满足时序要求，也就是通常所说的等长线。
蛇形走线的目的是调整延时，所以这一类网络都有延迟或相对延迟约束。
所以在做蛇形走线调整时，一定要打开延迟或相对延迟信息反馈窗口。
下面说明具体操作步骤。
第1步：手工布线，完成各个网络的连线（有等长要求的Match Group或者是有线长要求的网络），此时不必理会是否违反约束规则。
第2步：按8.5节和8.6节方法打开延迟或相对延迟信息反馈窗口，以及动态显示走线长度的窗口。
第3步：执行菜单命令Route->Delay Tune，该命令即为蛇形走线命令。
控制面板中选项如图8.29所示，拉蛇形线之前必须设置好这些选项。
Active etch subclass表示当前走线所在层。
Net项会显示当前处理的走线的网络名称。
Gap in use表示蛇形走线中当前使用的并行线段之间边到边间隙。
Style用于设置采用哪种形式的蛇形线，左侧的小图标直观的显示三种蛇形线的形状。
Center选项用于设置是否以原走线为轴对称绕线。
Gap用于设置蛇形走线中并行线段之间边到边间隙，有三种设置方式：nx width（线宽倍数）、n x space（线距倍数）、数值。
Corners用于设定蛇形线转弯时采用哪种转角。
Miter size设置转角尺寸。
Allow DRCs选项如果被选中，当拉出的蛇形线与其他走线或焊盘等之间违反了间距约束规则时，会提示DRC错误，但是蛇形线可以被拉出。
如果不选该选项，若违反间距约束规则，不产生蛇形线。
altiumdesigner蛇形走线默认规则
altiumdesigner蛇形走线默认规则（最新版）目录1.Altium Designer 简介2.蛇形走线的概念和作用3.Altium Designer 中设置蛇形走线的默认规则4.蛇形走线的应用和优势5.总结正文【Altium Designer 简介】Altium Designer 是一款专业的电子设计自动化（EDA）软件，广泛应用于电路板设计、FPGA 设计、嵌入式系统开发等领域。
通过 Altium Designer，设计人员可以轻松地进行电路原理图设计、PCB 布局、仿真和调试等工作。
在 Altium Designer 中，设计人员可以利用丰富的工具和功能，实现从概念到产品的全流程电子设计。
【蛇形走线的概念和作用】蛇形走线是一种在 PCB 设计中常见的走线方式，其主要特点是走线路径呈蛇形弯曲。
蛇形走线的主要作用是减小信号间的干扰，提高电路的稳定性。
通过蛇形走线，可以有效地降低信号之间的串扰，避免信号反射和驻波的产生，从而保证信号的完整性和准确性。
【Altium Designer 中设置蛇形走线的默认规则】在 Altium Designer 中，设计人员可以通过设置默认规则来自动实现蛇形走线。
以下是设置蛇形走线默认规则的步骤：1.打开 Altium Designer 软件，点击“文件”菜单，选择“选项”，打开“选项”对话框。
2.在“选项”对话框中，选择“电气”选项卡，找到“默认走线规则”区域。
3.在“默认走线规则”区域，勾选“蛇形走线”复选框，以启用蛇形走线功能。
4.通过调整“最小弯曲角度”和“最大弯曲角度”参数，可以控制蛇形走线的弯曲程度。
5.设置完成后，点击“应用”按钮，然后点击“确定”按钮，关闭“选项”对话框。
【蛇形走线的应用和优势】蛇形走线在 Altium Designer 中的应用非常广泛，主要体现在以下几个方面：1.高速信号线：在高速信号线设计中，蛇形走线可以减小信号间的串扰，降低信号反射和驻波，从而保证信号的完整性和准确性。
altiumdesigner蛇形走线默认规则
altiumdesigner蛇形走线默认规则
蛇形走线是电路板设计中的一种常见走线方式，在Altium Designer中也提供了相应的默认规则来帮助设计师实现蛇形走线。
在进行蛇形走线时，设计师需要遵守这些默认规则以保证电路板的性能和可靠性。
首先，Altium Designer的蛇形走线默认规则包括两个主要方面：走线宽度与间距，以及走线层次。
在进行蛇形走线时，设计师可以根据需要调整这些规则以满足特定的设计需求。
对于走线宽度与间距，Altium Designer默认规定了最小宽度和最小间距，以确保电路板上的线路之间有足够的隔离和绝缘。
这些数值可以在设计规则设置中进行调整，以适应特定的电路板需求。
另外，Altium Designer还提供了走线层次的默认规则。
蛇形走线通常在不同的层次上进行，以提高布局的紧凑性和电路板的性能。
设计师可以按照默认规则进行走线层次的设置，或者根据实际需求进行调整。
在进行蛇形走线时，设计师需要注意以下几点。
首先，确保走线的路径是连续的，不要出现交叉或交错的情况。
其次，要注意走线的方向，避免出现不必要的转弯或倾斜。
最后，注意走线与其他元件的间距，确保足够的隔离和绝缘。
总之，在Altium Designer中进行蛇形走线时，设计师可以按照默认规则进行设置，并根据实际需求进行调整。
通过合理的蛇形走线，可以提高电路板的性能和可靠性，并满足特定的设计需求。
PCB技巧蛇形布线
PCB技巧蛇形布线蛇形布线是一种在PCB设计中常用的技巧，它能够减少布线的交叉和干扰，提高设计的性能和可靠性。
下面是关于蛇形布线的一些技巧和注意事项。
1.确定布线的方向：在进行蛇形布线之前，需要确定布线的方向。
一般来说，信号传输的方向和布线距离较远的元件的位置相对应。
确保信号传输的方向是一致的，可以减少信号干扰和交叉。
2.进行合理的布线规划：在进行蛇形布线之前，需要进行合理的布线规划。
将电路板的不同功能模块分组，并分配给不同的布线区域。
这样可以减少布线之间的交叉和干扰，提高信号完整性。
3.使用连续的布线路径：蛇形布线应该使用连续的布线路径。
这样可以减少信号路径的突变，减小信号的散射和串扰。
如果布线中断，可以通过使用通孔来连接信号路径。
4.注意信号地平面：在蛇形布线中，应该注意信号地平面的规划。
要保持信号地平面连续，避免出现散射和串扰。
可以使用地引线连接不同层的地面。
5.采用四层布线：为了更好地实现蛇形布线，可以考虑使用四层布线。
这样可以将信号层和地平面层分开，减少信号干扰和交叉。
6.控制布线的尺寸：在进行蛇形布线时，应控制布线的尺寸。
布线的尺寸应符合设计规范和制造能力，避免布线过宽或过窄。
布线过宽会导致布线密度较低，布线过窄则容易出现导线打断等问题。
7.控制布线的长度：在进行蛇形布线时，应控制布线的长度。
布线的长度会影响信号传输的速度和信号完整性。
尽量保持布线的长度较短，避免信号传输的延迟和损失。
8.注意信号的引出和引入：在进行蛇形布线时，应注意信号的引出和引入。
要确保信号的引出和引入位置相对于布线路径是理想的。
可以使用不同的引出和引入方式，如引线、晶振等。
9.使用合适的布线密度：在进行蛇形布线时，应使用合适的布线密度。
布线密度过高会导致布线之间的交叉和干扰，布线密度过低则会浪费板子的空间资源。
要根据具体的设计要求和制造能力选择合适的布线密度。
10.进行布线优化：在进行蛇形布线后，还可以进行布线优化。
布线时直接走蛇形线(转)
一：从Tool 里选的Interactive length tuning，需要先布好线再改成蛇形。
二：布线时直接走蛇形:
1. 先P->T 布线, 再Shift + A 切换成蛇形走线(ad 里叫Accordions ... 这是P->T 后按` 快捷键时显示的当前可用操作)
2. 然后按Tab 设置属性，类型了选用圆弧，Max Amplitude 设置最大的振幅，Gap 就是间隔。
3. 下面左边是振幅增量，右边是间隔增量，后面有用
4. 然后开始布线
5. 让边缘变"圆" - 按快捷键"2", 就会增大弧的半径, 增到最大就是两个1/4 的弧直连就是一个180度的半圆了
6. 快捷键"," "." 可以调节振幅
7. 然后组合起来就可以了
8. 不过AD 的蛇形走线看上去是以"入口点" 为中点两边等量的"振动/振幅"，要是不记得快捷键, 没关系, 随时按"`" 可以显示当前支持的操作,。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．简介
蛇形走线是布线中经常使用的一种走线方式。
其主要目的就是为了调节延时，满足系统时序设计要求。
但是设计者首先要有这样的认识：蛇形走线会破坏信号质量，改变传输时延，布线时要尽量避免使用。
但实际设计中，为了保证信号有走过足够的保持时间，或者减小同组信号之间的时间偏移，往往不得不故意进行绕线。
当在长度规则设置下开始走线时，有时需要通过使用蛇形走线以达到所需的走线长度。
蛇形走线的示例如图10-60 所示，其中最关键的两个参数就是耦合幅度(Ap) 和耦合距离(Gap)。
很明显，信号在蛇形走线上传输时，相互平行的线段之间会发生耦合，呈差模形式，Gap 越小，Ap 越大，则耦合程度也越大。
图10-60 蛇形走线的示例
尽管蛇形走线会引起引起耦合，从而降低信号质量，但是在布线时，蛇形走线对于调节时延和时序是重要的方法。
因此在高速信号布线时，可以使用蛇形走线，但是蛇形走线的Ap 和Gap 的设置必须符合信号的要求。
在PADS Router 中，可以设置蛇形走线的Ap 和Gap,并且在布线过程中添加蛇形布线。
2．设置蛇形走线的Ap 和Gap 参数
●执行Tools/Options 菜单命令，或者单击标准工具栏中的Options 图标，系统会弹出选
项对话框，然后选择Routing(布线)选型卡。
●然后在Routing to length constaints 区域设置蛇形走线参数，如图10-61 所示。
㊣在Minimum amplitude （幅度）编辑框中将最小值设为20 ，则蛇形走线的幅度最小值
被设置为走线宽度的20 倍。
㊣在minimum gap（间距）编辑框中将最小值设为2，则蛇形走线的间隔最小值被设置
为走线到拐角间距的2 倍。
●最后单击OK 按钮完成设置。
注意：在使用蛇形走线时，应该注意以下几个技术要点：
1.尽量增加平行线段的距离S，至少大于3H，H 指信号走线到参考平面的距离。
通俗的说就是绕大弯走线，只要S 足够大，就几乎能完全避免相互之间的耦合效应。
2.减小耦合幅度Lp,当两倍的Lp 时延接近或超出信号上升时间时，产生的串绕将达到饱和。
3.带状线(Strip-Line)或者埋式微带线(Embedded Micro-strip)的蛇形走线引起的信号传输时延小于微带线走线(Micro-strip)。
理论上，带状线不会因为差模串扰影响传输速率。
4.高速以及对时序要求较为严格的信号线，尽量不要走蛇形线，尤其不能在小范围内蜿蜒走线。
5.高速PCB 设计中，蛇形走线没有所谓滤波和抗干扰的能力，只可能降低信号质量，所以只作时序匹配之用而无其他目的。
3. 蛇形线的拓扑
对于DDR2和DDR3，其中信号DQ、DM和DQS都是点对点的互联方式，
所以不需要任何的拓扑结构，然而列外的是，在multi-rank DIMMs （Dual In Line Memory Modules）的设计中并不是这样的。
在点对点的方式时，可以很容易的通过ODT的阻抗设置来做到阻抗匹配，从而实现其波形完整性。
而对于 ADDR/CMD/CNTRL和一些时钟信号，它们都是需要多点互联的，所以需要选择一个合适的拓扑结构，图2列出了一些相关的拓扑结构，其中Fly- By拓扑结构是一种特殊的菊花链，它不需要很长的连线，甚至有时不需要短线（Stub）。
对于DDR3，这些所有的拓扑结构都是适用的，然而前提条件是走线要尽可能的短。
Fly-By拓扑结构在处理噪声方面，具有很好的波形完整性，然而在一个4 层板上很难实现，需要6层板以上，而菊花链式拓扑结构在一个4层板上是容易实现的。
另外，树形拓扑结构要求AB的长度和AC的长度非常接近（如图2）。
考虑到波形的完整性，以及尽可能的提高分支的走线长度，同事又要满足板层的约束要求，在基于4层板的DDR3设计中，最合理的拓扑结构就是带有最少短线（Stub）的菊花链式拓扑结构。
对于DDR2-800，这所有的拓扑结构都适用，只是有少许的差别。
然而，菊花链式拓扑结构被证明在SI方面是具有优势的。
对于超过两片的SDRAM，通常，是根据器件的摆放方式不同而选择相应的拓扑结构。
图3显示了不同摆放方式而特殊设计的拓扑结构，在这些拓扑结构中，只有A和 D是最适合4层板的PCB设计。
然而，对于DDR2-800，所列的这些拓扑结构都能满足其波形的完整性，而在DDR3的设计中，特别是在1600 Mbps时，则只有D是满足设计的。
图2: 带有2片SDRAM的ADDR/CMD/CNTRL拓扑结构图3: 带有4片SDRAM的ADDR/CMD/CNTRL拓扑结构
4. 蛇形线的时延的匹配
在做到时延的匹配时，往往会在布线时采用trombone方式走线，另外，在布线时难免会有切换板层的时候，此时就会添加一些过孔。
不幸的是，但所有这些弯曲的走线和带过孔的走线，将它们拉直变为等长度理想走线时，此时它们的时延是不等的，如图4所示。
显然，上面讲到的trombone方式在时延方面同直走线的不对等是很好理解的，而带过孔的走线就更加明显了。
在中心线长度对等的情况下，trombone 走线的时延比直走线的实际延时是要来的小的，而对于带有过孔的走线，时延是要来的大的。
这种时延的产生，这里有两种方法去解决它。
一种方法是，只需要在 EDA工具里进行精确的时延匹配计算，然后控制走线的长度就可以了。
而另一种方法是在可接受的范围内，减少不匹配度。
