常用电子元器件大全
常用电子元器件大全一、电阻器1. 固定电阻器：阻值固定，常见的有碳膜电阻、金属膜电阻、线绕电阻等。
2. 可变电阻器：阻值可调，如电位器、滑动变阻器等。
3. 熔断电阻器：具有过载保护功能，当电流超过一定值时，电阻器会自动断开。
二、电容器1. 无极性电容器：如陶瓷电容器、聚脂电容器等。
2. 有极性电容器：如电解电容器、钽电容器等。
3. 可变电容器：如空气可变电容器、真空可变电容器等。
三、电感器电感器是一种能产生电磁感应的电子元件，主要用于滤波、振荡、扼流等电路。
常见电感器类型如下：1. 固定电感器：线圈绕制在磁性材料上，如空心电感、磁芯电感等。
2. 可变电感器：线圈匝数可调，如空气可变电感、磁芯可变电感等。
3. 螺线管电感器：具有线性或非线性特性，如线性螺线管、非线性螺线管等。
四、二极管1. 整流二极管：如硅整流二极管、肖特基二极管等。
2. 稳压二极管：如硅稳压二极管、锗稳压二极管等。
3. 发光二极管：如普通LED、红外LED等。
五、晶体管晶体管是一种具有放大功能的半导体器件，是电子电路中的核心元件。
常见晶体管类型如下：1. 双极型晶体管（BJT）：如NPN型、PNP型等。
2. 场效应晶体管（MOSFET）：如N沟道、P沟道等。
3. 达林顿晶体管：具有高放大倍数的晶体管。
六、集成电路（IC）1. 运算放大器（OpAmp）：用于放大、滤波、比较等电路。
2. 逻辑门电路：如与门、或门、非门等，是数字电路的基础。
3. 微控制器（MCU）：集成CPU、内存、输入输出接口等，用于控制应用。
七、传感器传感器是一种能感受规定的被测量并按照一定的规律转换成可用信号的器件，它们是电子设备感知外界环境的关键部件。
1. 温度传感器：如热敏电阻、热电偶等，用于测量温度变化。
2. 光电传感器：如光敏电阻、光电二极管等，用于检测光强变化。
3. 压力传感器：用于测量气体或液体的压力。
八、继电器继电器是一种电控制器件，它具有控制系统（输入回路）和被控制系统（输出回路），通常用于实现电路的自动控制。
最全常用电子元件图解
数字集成电路
数字集成电路是用来处理数字 信号的集成电路，如逻辑门、 触发器、寄存器等。
数字集成电路通常由逻辑门、 触发器等数字元件集成在一块 芯片上，实现特定的数字逻辑 功能。
数字集成电路广泛应用于计算 机、数字通信、电子测量等领 域。
数字集成电路的设计和制造同 样需要较高的技术和经验，因 为其性能受到很多因素的影响 ，如延迟、功耗、噪声等。
可变电容器
总结词
容量可调，常用于调谐、振荡等电路。
详细描述
可变电容器由一组旋转或可调的电极组成，通过改变电极间的距离或相对位置来改变容量。它主要用于调谐、振 荡等电路中，实现频率的调节和信号的选频等功能。
电解电容器
总结词
容量大、成本低，但稳定性较差。
详细描述
电解电容器是一种特殊类型的电容器，其容量较大，成本较低，但稳定性较差。它由一个电解膜和两 个金属电极组成，电解膜作为介质。电解电容器的容量随电压的增大而减小，因此常用于低频滤波和 旁路等场合。
可调电感器
定义
用途
可调电感器是一种电感量可调的电子 元件，通常通过调节磁芯的位置或加 入不同数量的磁芯来改变电感量。
可调电感器主要用于需要调整电感量 的场合，如无线通信设备、电视调谐 器和测量仪器等。
工作原理
通过改变磁芯的位置或加入不同数量 的磁芯，可调电感器可以调节磁场强 度和电感量。
变压器
01
微处理器与微控制器
微控制器是一种集成了处理器、存储器、输入 输出接口等功能的集成电路，主要用于嵌入式
系统、智能仪表等领域。
微处理器和微控制器的应用非常广泛，涉及到工业控 制、智能家居、医疗设备等领域。
微处理器是一种高性能的处理器，具有高速的 运算和控制能力，主要用于计算机、服务器等 领域。
常用电子元件高清图片

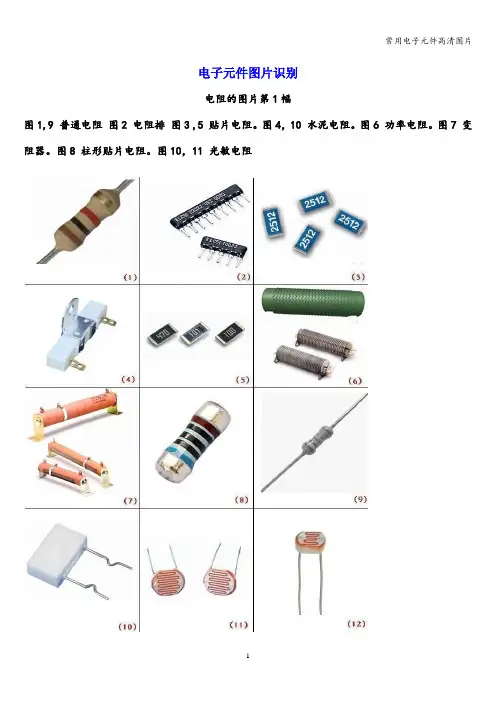

电子元件图片识别电阻的图片第1幅图1,9 普通电阻图2 电阻排图3 ,5 贴片电阻。
图4，10 水泥电阻。
图6 功率电阻。
图7 变阻器。
图8 柱形贴片电阻。
图10，11 光敏电阻电阻的图片第2幅图1，2，3，4 大功率电阻。
图5,6,7，8压敏电阻。
图9 线绕陶瓷电阻电阻的图片第3幅电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容.图2 灯具电容器. 图3 MKPH电容。
图4 MET电容。
图5，10 PEI电容，图6，胆贴片电容。
图7 MPE电容。
图8贴片电容。
图11 轴向电解电容器.图12 MPP电容各种电容器图片第2幅图1 PPN电容.图2 PET电容。
图3 MEA电容图4MPB 电容.图5 PPT 电容。
图6 MPT电容.图7电解电容器。
图8 MET电容。
图9 MKPH电容。
图10，11电机用电容.图12 MKS电容。
各种电容器图片第3幅：图1 MKS电容.图2 瓷片电容。
图3 ,4 MKP电容。
图5 贴片电解电容.图6 史普瑞电容 Sprague Orange Drop Capacitors。
图7 电机用电容。
图8 MKT电容。
图9陶瓷各种电容器图片第4幅：图1 MKS电容.图3，8 云母电容。
图4 MPP电容。
图5 MKP电容。
图9 MEP电容。
图10 MPP电容。
图11 PPN电容。
图12 PEI电容。
各种电容器图片第5幅：图1，2,3，陶瓷电容器。
图4 色环陶瓷电容。
图5，10,11，电机起动及运行电容器.图12充放电用电容各种电容器图片第6幅：图1 双连调谐电容。
图2微调电容。
图3 四连调谐电容。
图4 单连调谐电容二极管的图片第1幅：图1 一般指高压二极管。
图2汽车发电机用二极管。
图3,5玻璃封装小电流二极管。
图4 砷化镓红外发光二极管。
图6 激光二极管.图7 双二极管。
图8 大电流二极管模块。
图9 大电流二极管。
图10，11 发光二极管数码管二极管的图片第2幅：图1，2，3,4 普通二极管。
最全电子元器件介绍（PPT_93页）
最全电子元器件介绍（PPT_93页）1常用电子元器件2目录电阻器(R)电容器(C)电感器/磁珠(L/F)二极管(D)三极管(Q)场效应管(Q)保险丝(F)晶振(Y)电声器件开关/按钮(K/S)集成电路(U)3电阻器41.概念:电阻器(resistor):用导体制成具有一定阻值的元件.电阻是导体的一种基本性质,与导体的尺寸、材料、温度有关.作用:主要职能就是阻碍电流流过,应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等.52.电阻的分类:a.按阻值特性:固定电阻、可调电阻、特种电阻(敏感电阻).不能调节的,我们称之为固定电阻,而可以调节的,我们称之为可调电阻.常见的例如收音机音量调节的,主要应用于电压分配的,我们称之为电位器.b.按制造材料:碳膜电阻、金属膜电阻、线绕电阻等.C.按安装方式:插件电阻、贴片电阻.63.常见电阻图示:784.电阻的主要参数:a.标称阻值:标称在电阻器上的电阻值称为标称值.单位:Ω,kΩ,MΩ.标称值是根据国家制定的标准系列标注的,不是生产者任意标定的.不是所有阻值的电阻器都存在.b.允许误差:电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码:F、G、J、K…c.额定功率:指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻器上允许的消耗功率.常见的有1/16W、1/8W、1/4W、1/2W、1W、2W、5W、10Wd.电阻换算：1MΩ=1M=1000KΩ=1000000Ω95.阻值和误差的标注方法:a.直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上.eg:5.1kΩ5%5.1kΩJb.文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数.eg:0.1Ω=Ω1=0R1,3.3Ω=3Ω3=3R3,3K3=3.3KΩc.色标法—用不同颜色的色环来表示电阻器的阻值及误差等级.普通电阻一般有4环表示,精密电阻用5环.d.贴片电阻标注方法:前两位表示有效数,第三位表示有效值后加零的个数.0-10欧带小数点电阻值表示为XRX,RXX.eg:471=470Ω105=1M2R2=2.2Ω10色标法:116.色环电阻第一环如何确定:a.四环电阻:因表示误差的色环只有金色或银色,色环中的金色或银色环一定是第四环.b.五环电阻:(1)从阻值范围判断:因为一般电阻范围是0-10M,如果我们读出的阻值超过这个范围,可能是第一环选错了.(2)从误差环的颜色判断:表示误差的色环颜色有银、金、紫、蓝、绿、红、棕.如里靠近电阻器端头的色环不是误差颜色,则可确定为第一环.127.普通电阻的选用常识:a.正确选有电阻器的阻值和误差: 阻值选用:原则是所用电阻器的标称阻值与所需电阻器阻值差值越小越好.误差选用:时间常数RC电路所需电阻器的误差尽量小.一般可选5%以内.对退耦电路,反馈电路滤波电路负载电路对误差要求不太高.可选10%-20%的电阻器.b.注意电阻器的极限参数:额定电压:当实际电压超过额定电压时,即便满足功率要求,电阻器也会被击穿损坏.额定功率:所选电阻器的额定功率应大于实际承受功率的两倍以上才能保证电阻器在电路中长期工作的可靠性.13C.要首选通用型电阻器: 通用型电阻器种类较多、规格齐全、生产批量大,且阻值范围、外观形状、体积大小都有挑选的余的,便于采购、维修.d.根据电路特点选用:高频电路:分布参数越小越好,应选用金属膜电阻、金属氧化膜电阻等高频电阻.低频电路:绕线电阻、碳膜电阻都适用.功率放大电路、偏置电路、取样电路:电路对稳定性要求比较高,应选温度系数小的电阻器.退耦电路、滤波电路:对阻值变化没有严格要求,任何类电阻器都适用.e.根据电路板大小选用电阻:148.敏感电阻器常识:a.热敏电阻:是一种对温度极为敏感的电阻器.分为正温度系数和负温度系数电阻器.选用时不仅要注意其额定功率、最大工作电压、标称阻值,更要注意最高工作温度和电阻温度系数等参数,并注意阻值变化方向.b.光敏电阻:阻值随着光线的强弱而发生变化的电阻器.分为可见光光敏电阻、红外光光敏电阻、紫外光光敏电阻.选用时先确定电路的光谱特性.c.压敏电阻:是对电压变化很敏感的非线性电阻器.当电阻器上的电压在标称值内时,电阻器上的阻值呈无穷大状态,当电压略高于标称电压时,其阻值很快下降,使电阻器处于导通状态,当电压减小到标称电压以下时,其阻值又开始增加.15压敏电阻可分为无极性(对称型)和有极性(非对称型)压敏电阻.选用时,压敏电阻器的标称电压值应是加在压敏电阻器两端电压的2-2.5倍.另需注意压敏电阻的温度系数.d.湿敏电阻:是对湿度变化非常敏感的电阻器,能在各种湿度环境中使用.它是将湿度转换成电信号的换能器件.选用时应根据不同类型号的不同特点以及湿敏电阻器的精度、湿度系数、响应速度,湿度量程等进行选用.16电容器171.概念:由两个金属电极中间夹一层绝缘介质构成.当在两极间加上电压时,电极上储存的电荷.电容是一种储能元件.电容量是电容器储存电荷多少的一个量值.作用:调谐、滤波、耦合、隔直、交流旁路和能量转换.182.电容的分类:a.按介质不同分:空气介质、纸质、有机薄膜、瓷介质、云母、电解电容等.b.按结构:固定电容、半可变电容、可变电容.C.按安装方式:插件电阻、贴片电阻.193.常见电容器图示:积层贴片电容钽电解电容铝电解电容20金属膜电容瓷片电容安规电容独石电容涤纶电容214.电容器的主要参数:a.标称容量:标称在电容器上的容量称为标称容量.单位为法拉(F).常用单位:微法(μF)纳法(nF)皮法(pF).1法拉（F）=1000（毫发）=1000000微法（μF）1μF=1000纳法(nF)=1000000皮法（pF）b.允许误差:电容的实际容量相对于标称值的最大允许偏差范围称为允许误差.c.额定电压:指电容器在规定的工作温度范围内,长期可靠工作所能承受的最高电压.d.绝缘电阻:指电容器两极之间的电阻,又叫漏电电阻.理想的电容器的绝缘电阻为无穷大,实际不为无穷大.绝缘电阻越大,表明电容器质量越好.R=U/I225.容量和误差的标注方法:a.直标法:指在电容器的表面直接用数字或字母标注出标称容量,额定电压等参数.b.数字和文字标注:用2-4位数字和一个字每混合后表示电容器的容量大小.数字表示有效数值,字母表示数量级.常用字母m、μ、n、p等.c.三位数字表示法:前两位为有效数字,第三位表示有效数字后面加零的个数,但如第三位数字为9,则9表示乘0.1。
常用电子元器件识别(含图片)
云母电容：以云母片作介质的电容器。性能优良，高稳定，高精 密。
纸质电容：纸介电容器的电极用铝箔或锡箔做成，绝缘介质是浸蜡 的纸，相叠后卷成圆柱体，外包防潮物质，有时外壳采用密封的铁 壳以提高防潮性。价格低，容量大。
一个电阻，它所标称的阻值称为标称阻值，单位为Ω。标 称值严格按照国际或国家标准标注。按不同的误差大小， 其标称值在1～10之间的数量也不一样。
误差为±5％时， 1～10之间有标称值24 个。（E24系列）
误差为±10％时， 1～10之间有标称值12 个。（E12系列）
误差为±20％时， 1～10之间有标称值6 个。（E6系列）
电容的标称
5、 瓷介电容 瓷介电容分类： CC1 一类高频低压瓷介电容器 CT1 二类低频低压瓷介电容器 CS1 三类低频低压瓷介电容器 CC81 一类高频高压瓷介电容器 CT81 二类低频高压瓷介电容器 CT7 交流安规瓷介电容器
瓷介电容
电解电容
电解电容
容量大、体积小，耐压高（但耐压越高，体积也就越 大），一般在500V以下。常用于交流旁路和滤波。缺点 是容量误差大，且随频率而变动，绝缘电阻低。电解电 容有正、负极之分（外壳为负端，另一接头为正端）。 一般，电容器外壳上都标有“＋”、“－”记号，如无标 则引线长的为“＋”端，引线短的为“－”端，使用时必 注意不要接反，若接反，电解作用会反向进行，氧化膜 很快变薄，漏电流急剧增加，如果所加的直流电压过 大，则电容器很快发热，甚至会引起爆炸。
4．多圈电位器
多圈电位器属于精密电位器。它分有带指针、不带指针等形 式，调整圈数有5圈、10圈等数种。该电位器除具有线绕电位器的 相同特点外，还具有线性优良，能进行精细调整等优点，可广泛应 用于对电阻实行精密调整的场合。
常用电子元器件实物图解(清晰版)

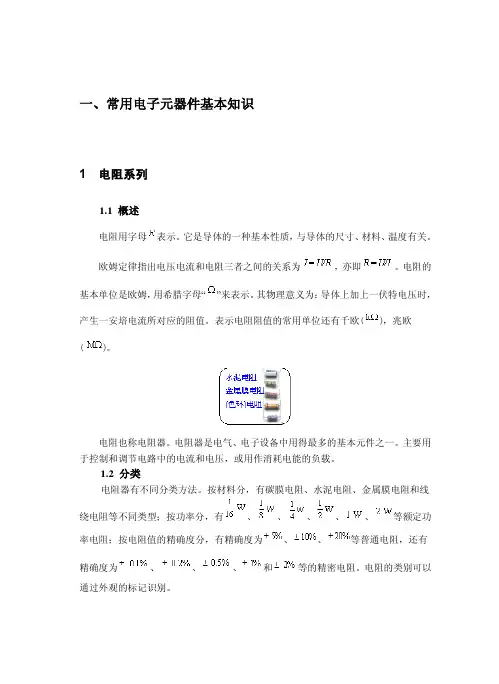

①、用万用表的欧姆挡测“1”、“2”两端，其读数应为电位器的标称阻值，如万 用表的指针不动或阻值相差很多，则表明该电位器已损坏。
精确度为
、
、
通过外观的标记识别。
、和
等的精密电阻。电阻的类别可以
电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。在 电子产品中，以固定电阻应用最多。而固定电阻以其制造材料又可分为好多类，常用、 常见的有 型碳膜电阻、 型金属膜电阻、 型线绕电阻，还有近年来开始广泛 应用的片状电阻。型号命名很有规律，第一个字母 代表电阻；第二个字母的意义 是： －碳膜， －金属， －线绕，这些符号是汉语拼音的第一个字母。在国产 老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是 型的。而红颜色的 电阻，是 型的。一般老式电子产品中，以绿色的电阻居多。因为金属膜电阻虽然 精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，且能满足民用产品要 求。常见的是 瓦的色环碳膜电阻，它是电子产品和电子制作中用的最多的。当然 在一些微型产品中，会用到 瓦的电阻。再者就是微型片状电阻，它是贴片元件 家族的一员，以前多见于进口微型产品中，现在国产产品中亦能见到。
所经历的时间 。
当选用 作开关元件时，应注意它的允许功耗和响应速度能否满足要求。
表 1-3-5 几种 光敏电阻的参数
7
1.3.4 最灵敏的感温元件——热敏电阻 半导体热敏电阻是利用半导体材料的热敏特性工作的半导体电阻。它是用对温度 变化极为敏感的半导体材料制成的其阻值随温度变化发生极明显的变化。 热敏电阻主要用在温度测量、温度控制、温度补偿、自动增益调整、微波功率测 量、火灾报警、红外探测及稳压、稳幅等方面，是自动控制设备中重要元件。热敏电 阻按其结构分为直热式和旁热式两大类。直热敏式热敏电阻一般是用锰、镁、钴、镍
常用电子元器件大全
常用电子元器件大全一、电阻器电阻器是一种限制电流通过的电子元器件，它的主要作用是限制电路中的电流大小。
电阻器的种类有很多，包括固定电阻器、可变电阻器、热敏电阻器等。
电阻器的单位是欧姆（Ω）。
二、电容器电容器是一种存储电荷的电子元器件，它的主要作用是存储电能。
电容器的种类有很多，包括固定电容器、可变电容器、电解电容器等。
电容器的单位是法拉（F）。
三、电感器电感器是一种产生电磁场的电子元器件，它的主要作用是产生电磁场。
电感器的种类有很多，包括固定电感器、可变电感器、铁芯电感器等。
电感器的单位是亨利（H）。
四、晶体管晶体管是一种放大电流的电子元器件，它的主要作用是放大电流。
晶体管的种类有很多，包括NPN型晶体管、PNP型晶体管、场效应晶体管等。
五、二极管二极管是一种控制电流方向的电子元器件，它的主要作用是控制电流方向。
二极管的种类有很多，包括普通二极管、稳压二极管、发光二极管等。
六、集成电路集成电路是一种集成了多个电子元器件的电子元器件，它的主要作用是完成特定的电子功能。
集成电路的种类有很多，包括数字集成电路、模拟集成电路、混合集成电路等。
常用电子元器件大全一、电阻器电阻器是一种限制电流通过的电子元器件，它的主要作用是限制电路中的电流大小。
电阻器的种类有很多，包括固定电阻器、可变电阻器、热敏电阻器等。
电阻器的单位是欧姆（Ω）。
在实际应用中，电阻器可以用于调节电路的电压、电流，保护电路中的其他元器件，以及作为负载等。
二、电容器电容器是一种存储电荷的电子元器件，它的主要作用是存储电能。
电容器的种类有很多，包括固定电容器、可变电容器、电解电容器等。
电容器的单位是法拉（F）。
在实际应用中，电容器可以用于滤波、耦合、去耦、延时等电路功能。
三、电感器电感器是一种产生电磁场的电子元器件，它的主要作用是产生电磁场。
电感器的种类有很多，包括固定电感器、可变电感器、铁芯电感器等。
电感器的单位是亨利（H）。
在实际应用中，电感器可以用于滤波、振荡、变压器等电路功能。
电子元件识别大全附图简体
元件识别指南目的制订本指南,规范公司的各层工作人员认识及辨别日常工作中常用的各类元件;范围公司主要产品电脑主机板中的电子元件认识：工作中最常用的的电子元件有：电阻、电容、电感、晶体管包括二极管、发光二极管及三极管、晶体、晶振振荡器和集成电路IC;连接器元件主要有：插槽、插针、插座等;其它一些五金塑胶散件：散热片、胶针、跳线铁丝等;电子元件电阻电阻用“R”表示,它的基本单位是欧姆Ω1MΩ兆欧=1,000KΩ千欧=1,000,000Ω公司常用的电阻有三种：色环电阻、排型电阻和片状电阻;色环电阻的外观如图示：图1五色环电阻图2四色环电阻较大的两头叫金属帽,中间几道有颜色的圈叫色环,这些色环是用来表示该电阻的阻值和范围的,共有12种颜色,它们分别代表不同的数字其中金色和银色表误差：颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 ±5% ±10%我们常用的色环电阻有四色环电阻如图2和五色环电阻如图1：1.四色环电阻普通电阻：电阻外表上有四道色环：这四道环,首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环,表示电阻值的最高位,也表示读值的方向;如黄色表示最高位为四,紧挨第一环的叫第二环,表示电阻值的次高位,如紫色表示次高位为7；紧挨第2环的叫第3环,表示次高位后“0”的个数,如橙色表示后面有3个0；最后一环叫第4环,表示误差范围,一般仅用金色或银色表示,如为金色,则表示误差范围在±10%之间;例如：某电阻色环颜色顺序为：黄-紫-橙-银,表示该电阻的阻值为：47,000Ω=47KΩ,误差范围：±10%之间;2.五色环电阻精密电阻:它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A有些五色环电阻,两端的金属都有色环;这种电阻都会有4道色环相对靠近,集中在一起,而另一道色环则远离那4道色环,单独标在金属帽上的色环是表误差的第5环;B五色环电阻增加了第3道色环表示阻值的低位,第五环表示误差范围;1.SMD排型电阻简称排阻,排阻的外形如图3,它没有极性;它的内部结构实际上是由多个小电阻排列在一起,所以叫排阻;图3排型电阻图4单片电阻2.SMD单片电阻,它的体积小如碎米,按其几何尺寸可分0805、0603等型,没有极性;示值方法为：精密电阻：以两位数字和一位英文字母表示,数字表有效数字的代码,字母表示十的幂次关系,两者之积即为其阻值;如：47B,“47”是301的代号,“B”表示101,所以该电阻的阻值为301×101=3010欧姆;详细资料可查询物料规格承认书有关精密电阻之阻值对照表;片状电阻表面有丝印,由于误差不同而分三位数和四位数表示：A对于三位数表示的,前二位表示有效数字,第三位数表示有效数字后“0”的个数,这样得出的阻值单位为其基本单位欧姆Ω;如：“223”表示22000欧姆;这种电阻的误差范围一般是J 级,即±5%;B对于四位数表示的,前三位表示有效数字,第四位数表示有效数字后“0”的个数,这样得出的阻值单位也为其基本单位欧姆Ω;如：“1001”表示1000欧姆;这种电阻的误差范围一般是±1%;C片状电阻除了阻值与误差等级这两个参数外,还有承受功率和体积二个参数,常用的各1311等,其规格代号分别为Q、F、H和B;电阻的体积用英制单位英寸表示,如0603表示×英寸,一般而言,0805规格的电阻承受的功率为1/10W,也有少部分为1/8W,1206规格的电阻承受的功率为1/8W;当客户封电阻的供应商有特殊要求时即常说的牌子,可在产品BOM上描述;3.DIP排型电阻◆A型排阻：内部结构如图,每个小电阻的阻值都一样,小电阻的其中一脚全部连通到第1脚“1”上,因此第1脚“1”与任何一只脚的阻值都相同,公共脚与其他脚不能插错,所以A型排阻有极性;在实物上有小点一端的脚即为第1脚,插机时对应相应位置的小点即可;◆B型排阻：内部结构如图,各个小电阻的阻值各自独立地排列在一起,每个小电阻的阻值都一样,因此B型排阻没有公共脚,脚数一定为偶数,它没有极性;1 2 3 4 5 6A型排阻内部结构B型排阻内部结构A型排阻阻值的表示方法有以下四种：A．三位数表示方法：前面二位数字表示该排阻的阻值的最高位和次高位,第3从头再来表示“0”的个数;如：472T表示该排阻的阻值为4700欧姆,误差等级为T级;B．“R”表示法：“R”表示小数点,如3R2表示该排阻的阻值为欧姆;C．“K”表示法：“K”表示千欧单位,如4K7表示该排阻的阻值为4700欧姆;D．直接表示法：直接把阻值标出,如90Ω图示A型排阻丝印中,A10表示它是有10个小电阻的A型排阻图仅作示意；字母“SUP”表示商号、品牌；“212J”表示阻值2100Ω,误差等级为J级;热敏电阻,如下图：4．2电感电感用“L”表示,它的基本单位是亨利H1H=1,000mH毫亨=1,000,000uH微亨公司常用的电感的三种：片状电感如图6、绕线电感、色环电感如图5和磁珠;图5四色环电感图6片状电感用金属线圈与环形磁石自行绕制,无标记;外形酷似电容,如图6示贴片电感及其电感量用三位数表示,前三位为有效数字,第三位数字为有效数字后的“0”的个数,得出的电感量为微亨,其误差等级用英文字母表示：J,K,M分别表示±5%,±10%,±20%; 外型：色环电感与色环电阻外形很相似,只是体形比色环电阻明显胖一些,电感量及误差范围表示方法与色环电阻完全相同,只是得出的结果的单位是uH而不是欧姆;例如：某色环电感的第一道到第四道色环依次是“红、紫、黑、银”,则该电感的电感量为27uH,误差范围为±10%;外观是一个黑色的小圆柱体,表面没有标记如图7,电感量及误差范围需查包装盒或产品说明书;图7 磁珠电容电容用字母“C”表示,它的基本单位是法拉F1F=1000mF毫法=1,000,000nF纳法=,1000,000,000,000pF皮法公司常用的电容有：电解电容、陶瓷电容、独石电容、钽质电容和片状电容;“-”表示该脚为负极,另一脚为正极;图8 电解电容图9 片状电容如图9所示它的外壳是由陶瓷做成的,外形为扁平的近圆形大体圆形,在圆的上方有一小的圆锥体,有极性,在其中的一脚上标正号“+”表示该脚为正极,另一脚为负极;陶瓷电容钽质电容独石电容其外形似粒小石籽,没有极性;,这两个参数一般有两种表示法：A直接表示法：直接标出容量与耐压,这种方法在较大的电容如电解电容、钽质电容上常见,如图示：“10uF 16V”表示该电容的容量为10uF,耐压为16V;B三位数表示法：前面两位表示有效数值,最后一位表示零的个数,得出的容量单位是pF皮法,这种方法在较小的电容上常用,如：陶瓷,独石电容等;如：“102”表示该电容的容量为1000pF;电容的误差等级一般用英文J、K、M、Z字母来表示见附表一;耐压常见的有20V,25V,50V,63V 等；体积常见的有0603,0805,1206,1311,分别用英文字母Q,F,H,B,C表示;晶体管二极管用“D”表示,含有一个PN结,符号是它是一种单向导电元件,即电流只能朝一个方向流动从正极流向负极;因此,二极管是有极性的;二极管表示正负的方法有三种：图10 二极管1 图11二极管2 图12 二极管3A如图10,箭头所指的一端为负极,亦表示电流和流向,由正极流向负极;B如圆示,涂黑的一头表示负极,外壳用玻璃或橡胶封装的小二极管常用此法;二极管表面上的字母“INxxx”或“ISxxx”,都是二极管的标识方法,表示该元件是二极管;C如图12,缺口的一端为正极;常见的有红、黄、绿、紫、蓝、白等颜色,它们这些外观颜色即为发光时的颜色;也是有极性的,插机时要留意极性,不能插错;其外形如图：图13 发光二极管它的极性分辨如下：1.金属脚嵌在玻璃里较小的一端为正极,较大的一极是负极;2.外壳下边切弧的一端为负极,对面为正极;三极管用字母“Q”表示,它是一种能将电信号放大的元件,如图16的三极管就是一个典型的例子：像一个被削掉一小半的圆柱体,有三只脚,分别代表三极：基极b、集电极c和发射极e;三极管有极性,三只脚不能弄错;图14 三极管1 图15三极管2 图16三极管3如圆14示如图15示如图16示晶体晶体用字母“X”或“XY”表示,晶体内由一片晶片组成,它是振荡电路的振源,没有极性,外形如圆：图17 圆柱形晶体图18方形晶体有两个脚,外壳用金属封装,以保护里面的晶片,晶体的表面标记有：A商号：用英文字母表示,如：“FIC”B振荡频率：直接用数字标出,如“”表示振荡频率为兆赫兹、32768表示振荡频率为;C生产年份与月份：如“”中A表示1月份,7表97年;具体表示因供应商不同而有变化; 晶振又称振荡器晶振用字母“Y”表示,与晶体相比,晶振的内部除了晶片外,还有电阻、电容等,它已构成一个振荡电路,因此有极性;其外形如图19示,像一块方砖,有四个脚,外壳用金属封装;图19 晶振晶体表面的标记：A 商号,编号,用英文字母和数字表示,如：“DOC-70”;B 振荡频率：直接用数字表示,如“表示兆赫兹;集成电路又称IC集成电路快用字母"U"示常称IC,它有极性,表面有小槽口或圆点等表示方向,插错方向会使IC烧坏,使用时封装方向标志对应路板相应位置的方向标志;IC是集多种功能于一体的一种元件,多采用双排列扁平封装,其引脚封称排列,外观多为有很多脚的黑色方块,常见引脚数有8、14、20、24、40和64甚至100或更多;多用凹槽表示其极性,即凹槽左侧引脚的第1脚为该IC的第1脚,然后按逆时针方向给其余脚按1、2、3…自然数顺序定义;在IC表面一般有厂标,厂名,以及以字母、数字表示的芯片类型、温度范围、工作速度和生产期等;公司常用的有以下几种系列及封装形式：TTL系列：是较为普通、常用的IC,其体形小,双排脚封装,如圆19示：LGS S12GD75232D图19 TTL系列IC丝印图20 TTL系列IC其表面标示的含义是：S 12 GD 75232 D5.设计序号,为D系列;4.容量；3.IC类型,为GD；2.系列代码,为12系列；1.商号、名称,为LGS；这些表面标记中,2、3和4这三个标记是最重要的,只有这三个标记完全相同的IC 才能代用;RAM系列﹕中文称随机存储器RAM系列的外形极性TTL系列IC,如图21及图22所示,不同之处在于表面标记：41256AP-15KM 9942图21 RAM系列IC丝印图22 RAM系列IC外观 KM 1256 A P -15 99426.年份99与生产周42;5.存取速度；4.封装型号,为P；3.设计序号,为A；2.储存容量；1.商号,为KM；这些表面标记中以2和5最为重要,这两个参数不同的RAM系列IC一定不能代用,而且,就算这两个参数相同,但生产厂家不同,都要先经过测试合格后才能代用; ROM系列﹕中文称只读存储器一般,ROM输入资料后是不可以擦除的,可以将输入的资料擦除的ROM有两种：EPROM 中文称：此外线可擦除式可只读存储器和EEROM电可擦除式只读存储器;ROM的外形与RAM相似,如图23所示,不同的是表面丝印,如图23及图24：MX J99313329F002NTPC-12IA7771TAIWAN图23 ROM系列丝印图24 ROM系列MX 29F 002 NTPC -12 LA77716.版本号;5.存取速度；4.设计序号；3.存储容量；2.ROM代号；1.商号；这些标记中以2、3和4是最重要的;PAL系列﹕中文称可编程逻辑阵列IC在我们公司较少用到,外形与前面学过的几种很相似,不同之处在于其表面丝印：PAL 16 L 8 A5.速度如为A"示传送延时为25ns,如为B"表示传送延时为15ns4.可输入数目3.输出类型分组合型：用“L”表示；带锁存弄：用“R”表示；可改变型：用“V”表示2.可输入数目；1.商号；这些标记中2、3、4和5都很重要,PAL需要代用,必须2、3、4、5项完全相同,如果2、3、4任何一项不相同则不可代用；2、3、4项相同而5项不同的PAL,须以试验确认才可代用;IC的封装形式有：SOP、SOJ、QFP、PLCC、PGA、BGA球栅阵列封装IC等,如下图图25 BGAIC连接器件扩展槽SLOT：用以连接声卡、网卡、显示卡和边卡内存条等等适配卡,有以下类型：ISA插槽：它有98个脚位,用于插98PIN的ISA适配卡;AGP插槽：它有124个脚位,用于插124PIN的AGP适配卡如图26;PCI插槽：它有120个脚位,用于插120PIN的PCI适配卡如图27;图26 AGP插槽图27 PCI插槽DIMM槽：动态内存插槽,168PIN,SDRAM同步动态内存即插于此槽如图28;图28 DIMM插槽SIMM槽：静态内存插槽,72PIN,SRAM静态内存即插于此槽;图29 USB头图30 KB头图31 GAME头外部输入/输出I/O接口USB系统/外围接驳口,如图29;KBKeyboard and Mouse,键盘和鼠标接头,如图30;GAME游戏或声卡接头,如图31PRTPrint,打印接头;COM1和COM2;连接座电源插座火牛座FDC和FDD: 217-1PIN,用于连接软驱;图32 FDD插座IDE:220-1PIN﹐用于连接硬盘或光驱;其外形很像FDC插座;插针与针耙插针：以针脚数量不同可分12、13、14、23、15、210-3PIN不等如图33及34;针耙：依颜色可分黄、黑、白、色等,如图25示;图33 防呆丝插针图34 23插针图35 针耙HSK散热片图36 散热片元件在印刷电路板PCB上的丝印：X1:晶体R1:电阻D1:二极管IC1:集成电路块C1:电容L1:电感Q2:三极管JP1:插针、铁丝BT:电池座RN1:排阻FDC:软驱IC2:集成电路块Y1:晶体PCI1:PCI槽DIMM1:DIMM槽F1:保险丝、电感IDE1:硬盘、光驱槽作业过程中的注意事项1.元件的外壳所用的材料大多数很脆,拿取、搬动时要轻拿轻放,避免掉落损坏；2.元件的表面标记要保护好,以免增加日后检修的困难；3.元件借用时,需有施工单或工程变更通知单等指导文件的说明;4.有极性方向性的元件,必须按规定的方向插机与贴片,否则会损坏元件；而无极性元件插反虽然不影响性能,但为了整齐美观,亦需按规定的方向操作;5.接触对静电敏感的元件,必须按防静电及强电控制指南执行,以防损坏元件;附表附表一:常用误差等级表示法等级代号 F G J K M Z 金色银色误差范围+1% +2% +5% +10% +20% +80%–20% +5% +10%。
常用电子元器件
常用电阻实物图基础知识一、电阻器一般符号：1、电阻的表示符号为“R ”，基本单位是 Ω，功率用Ｗ表示：2、种类：常见的电阻器有下列几种: （1）金属膜电阻器（2）碳膜电阻器 （3）线绕电阻器（4）电位器（5）电阻网络器（排阻）（6）敏感电 阻器（7）水泥电阻（8）贴片电阻 3、电阻的主要参数:（1）标准阻值和允许偏差（误差）（2）额定功率二、电阻色环图金属膜电阻碳膜电阻金属氧化膜电阻贴片电阻三、贴片(SMD)电阻：有两种形式： 1、三ＤＤＭ±5％用三位数字表示阻值的大小；三位数的前两位是有效数字，第三位是有效数字后面0的个数。
如：102=1 000 Ω，即1k Ω； 2、四ＤＤＤＭ±1％用四位数字表示阻值的大小；三位数的前三位是有效数字，第四位是有效数字后面0的个数；例：①：1001表示100×101 Ω=1000 Ω，即1kΩ；色环：色环电阻有3、4、5环分别代表不同的阻值。
三色环：ＤＤＭ（数字－数字－０的个数）误差：一般为20％ 四环电阻：半精密电阻，误差>2%，多为碳膜电阻（RT ） 五环电阻：精密电阻，误差≤2%，多为金属膜电阻（RJ ）五环电阻读取时色环密集一方放置左端，右端误差环一般为棕、红色，依次序从左向右读取。
例：1)红紫棕（270） 270Ω±２0％ 2)红红橙金（22 000 5%） 22000Ω±5％3)棕红紫金红（127 10－１2%） 12.7Ω±2％单列直插排阻双列直插排阻热释电红外传感器倾角电位器角度力电位器湿敏电阻电位器旋钮热敏电阻可调电位器电解电容积层瓷电容(独石电容)-径向引线 轴向引线高压瓷片电容贴片电容聚酯电容（涤纶电容）可调电容金属化聚脂膜电容：金属化聚酯膜电容特点是机械性能好，介电常数大，耐温性好，产品体积小，击穿场强高，损耗较大，适用直流和脉动电路中，旁路、耦合。
电路符号：电感在底板上用字母L、T 表示图形如上表示。
常用电子元器件实物图解(清晰版)
很敏感，当照度增加时，电阻率急剧减小，并在一定条件下，照度和电阻率可呈现线 性关系。在完全无光照时，光敏电阻也会呈现一定的电阻值，称为暗电阻，而光照时
的电阻称为光电阻。对 光敏电阻，暗电阻约几兆欧姆，而光电阻可小到几百欧姆。
光敏电阻的温度系数和照度有关，强光照射条件下为正，弱光照射条件下为负。 在上述三种光敏电阻中，以 CdS 光敏电阻应用最广。它可以工作在交流状态，
1.3 系统介绍 1.3.1 固定电阻 (1) 图形符号 固定电阻(国际)
(2) 电阻器型号命名方法 电阻器的型号命名方法根据 GB2471—81，见表 1-3-1。
2
表 1-3-1 电阻器型号的命名方法
例1 例2
3
(3) 电阻值的标识和允许偏差 表 1-3-2 给出 E24、E12 和 E6 三个系列的标称值及允许误差。电阻值的标称值应 为表 1-3-2 所列数字的几倍,其中 n 为整数、负整数或零。
（6）、负温度系数热敏电阻(NTC)的检测。 ①、测量标称电阻值 Rt
用万用表测量 NTC 热敏电阻的方法与测量普通固定电阻的方法相同，即根据 NTC 热
9
敏电阻的标称阻值选择合适的电阻挡可直接测出 Rt 的实际值。但因 NTC 热敏电阻对 温度很敏感，故测试时应注意以下几点：
A、 Rt 是生产厂家在环境温度为 25 度时所测得的，所以用万用表测量 Rt 时，亦 应在环境温度接近 25 度时进行，以保证测试的可信度。
了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线 性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位 置，即全刻度起始的 20％～80％弧度范围内，以使测量更准确。根据电阻误差等级 不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符，超 出误差范围，则说明该电阻值变值了。
