FTTH用户端皮线光缆施工规一、用户端施工安装主要场景介绍1、场景一：主要使用于沿街、街坊、农村地区的建筑。

(1)在建筑物外安装支撑件，自承式蝶形光缆引入；(2)沿墙外敷设32PVC管，经空调孔或其它孔洞光缆引入；(3)沿墙外钉固，墙体开孔后光缆引入。

(4)室墙壁部分用槽板保护至用户信息接入点2、场景二：主要使用于沿街、街坊、农村地区的建筑。

(1)在原电杆上安装光分配箱，沿光缆的布放路由的电杆上安装支撑件；(2)架空敷设自承式蝶形光缆。

3、场景三：主要使用于集团客户、住宅客户楼道竖井。

(1)合理利用用户楼层、楼道间的管线资源（明管、暗管、槽道）敷设蝶形光缆；(2)楼道水平部分蝶形光缆采用槽板或PVC管保护；(3)入户部分开孔后蝶形光缆引入。

(4)室墙壁部分用槽板保护至用户信息接入点4、场景四：主要使用于住宅客户楼道。

(1)住宅客户楼道管线资源不可利用（明管、暗管、槽道）；(2)在楼道布放垂直和水平明管，楼层间安装检修盒；(3)蝶形光缆穿放于明管中，在用户门口开孔入户；(4)室墙壁部分用槽板保护至用户信息接入点5、场景五：主要使用于商务楼宇水平隐蔽部分。

(1)在多层或高层商务楼宇楼层天花板预埋暗管；(2)蝶形光缆穿放于暗管中；(3)蝶形光缆到达用户端后，从天花板打孔引出。

(4)室墙壁部分用槽板保护至用户信息接入点6、场景六：主要使用于可利用原先管线的用户室。

(1)用户入户管线资源可利用（明管、暗管、槽道）；(2)蝶形光缆通过原先的管线资源入户，将蝶形光缆布放到终端位置。

7、场景七：主要使用于对部装潢要求不高的用户室(1)通过空调洞或门口墙体开孔，将蝶形光缆引入用户室；(2)蝶形光缆进入用户室后，通过“卡钉扣”沿墙面钉固至终端位置。

8、场景八：主要是用户对部装潢要求较高的用户室(1)通过空调洞或门口墙体开孔，将蝶形光缆引入用户室；(2)在用户布放线槽至用户终端位置；(3)蝶形光缆通过穿放线槽至终端位置。

皮线光缆接续规范

皮线光缆、光纤间的连接规范
• 皮线光缆进入用户综合信息箱，采用冷接子机械接续终端时，在接续完必后，多余的尾纤和皮线光缆应严格按照用户信息箱规定的走向布放，要求排列整齐，不缠绕。冷接子和多余的尾纤以及皮线光缆应有序地盘绕和固定在熔接盘中，其弯曲半径应小于30mm。
皮线光缆、光纤间的连接规范
皮线光缆线路终端设备安装规范
• 1）用户端皮线光缆终端设备宜安装固定在墙壁上，盒底边距地坪0.3m 为宜；
• 2）在用户家庭采用综合信息箱作为终端时，其安装位置应选择在家庭线布线系统的汇聚点，线路进出和维护方便位置。箱内的220V 电源线布放应尽量靠边，电源线中间不得做接头，电源的金属部分不得外露，通电前必须检查线路是否安装完毕，以防发生触电等事故；
入户皮线光缆终端接续规范
开剥光缆清洁光纤
切割
插入光纤
固定光缆
入户皮线光缆终端接续规范
• 皮线光缆进入用户信息箱，采用快速连接器进行成端接续时，多余的皮线光缆（0.5m）顺势盘留，同时绑扎并固定在用户信息箱内，其终端皮线光缆的弯曲半径应小于30mm。
入户皮线光缆终端接续规范
• 用户侧皮线光缆采用快接式光插座成端时，快速连接器应稳定地连接在适配器上，测试无误后，应立即在适配器上套上防尘帽同时多余的皮线光缆（0.5m）顺势盘留在A86接线盒内，在盖面板前应检查光缆的外护层是否有破损、扭曲受压等，确认无误方可盖上面板。
• 3）采用A86 标准信息盒作为光终端时，设置位置应选择在隐蔽便于跳接的位置，并有明显的说明标志，避免用户在二次装修时损坏，同时应考虑为ONU 提供220V电源。
关键要点
• 1、皮线光缆的连接和成端接续的过程，应严格注意光纤切割端面的平整和清洁，接续结束后还应及时做好保护固定措施。

皮线光缆施工规范

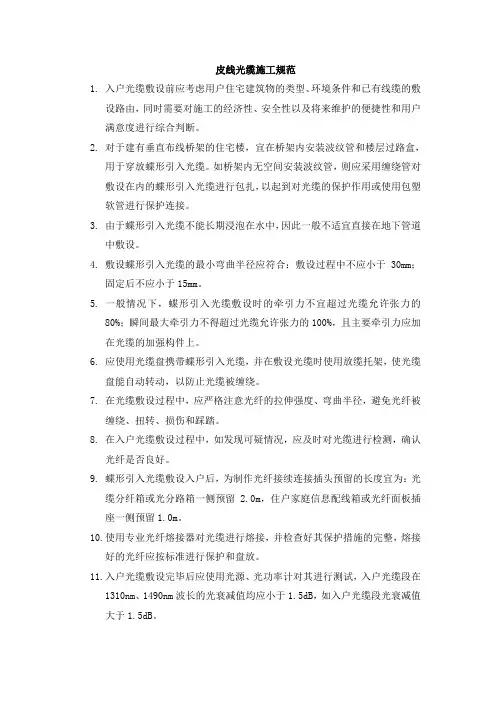

皮线光缆施工规范1.入户光缆敷设前应考虑用户住宅建筑物的类型、环境条件和已有线缆的敷设路由，同时需要对施工的经济性、安全性以及将来维护的便捷性和用户满意度进行综合判断。

2.对于建有垂直布线桥架的住宅楼，宜在桥架内安装波纹管和楼层过路盒，用于穿放蝶形引入光缆。

如桥架内无空间安装波纹管，则应采用缠绕管对敷设在内的蝶形引入光缆进行包扎，以起到对光缆的保护作用或使用包塑软管进行保护连接。

3.由于蝶形引入光缆不能长期浸泡在水中，因此一般不适宜直接在地下管道中敷设。

4.敷设蝶形引入光缆的最小弯曲半径应符合：敷设过程中不应小于30mm；固定后不应小于15mm。

5.一般情况下，蝶形引入光缆敷设时的牵引力不宜超过光缆允许张力的80%；瞬间最大牵引力不得超过光缆允许张力的100%，且主要牵引力应加在光缆的加强构件上。

6.应使用光缆盘携带蝶形引入光缆，并在敷设光缆时使用放缆托架，使光缆盘能自动转动，以防止光缆被缠绕。

7.在光缆敷设过程中，应严格注意光纤的拉伸强度、弯曲半径，避免光纤被缠绕、扭转、损伤和踩踏。

8.在入户光缆敷设过程中，如发现可疑情况，应及时对光缆进行检测，确认光纤是否良好。

9.蝶形引入光缆敷设入户后，为制作光纤接续连接插头预留的长度宜为：光缆分纤箱或光分路箱一侧预留 2.0m，住户家庭信息配线箱或光纤面板插座一侧预留1.0m。

10.使用专业光纤熔接器对光缆进行熔接，并检查好其保护措施的完整，熔接好的光纤应按标准进行保护和盘放。

11.入户光缆敷设完毕后应使用光源、光功率计对其进行测试，入户光缆段在1310nm、1490nm波长的光衰减值均应小于1.5dB，如入户光缆段光衰减值大于1.5dB。

FTTH皮线光缆安装布放技术规范要点

FTTH皮线光缆安装布放技术规范1、皮线光缆在不同场景下安装布放技术要求1.1分散式住宅皮线光缆安装布放场景一：农村民宅(偏远山区的平房)偏远农村、山区区域，人口稀少，民宅以点分布，且民宅之间距离较大。

皮线光缆敷设多以架空结合沿建筑物外墙、室外钉固方式为主（如右图）。

1.皮线光缆架空敷设时，采用紧箍钢带与紧箍夹将紧箍拉钩固定在电杆上。

分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在紧箍拉钩上，当需敷设的皮线光缆长度超过100米时，宜选择从中间点位置开始布放。

用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。

室外皮线光缆与其他线缆交叉处应使用缠绕管进行包扎保护。

皮线光缆在敷设时，应将皮线光缆的钢绞线适当收紧承受拉力，拉伸力不应超过皮线光缆的额定拉伸力值N，并按要求固定钢绞线牢固。

2. 皮线光缆在沿建筑物外墙钉固敷设时，采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上，分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在C型拉钩上，用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。

钉固室外皮线光缆应采用螺钉扣。

在墙角的弯角处，皮线光缆需留有一定的弧度，从而保证皮线光缆的弯曲半径，并用套管进行保护。

严禁将皮线光缆贴住墙面沿直角弯转弯。

3. 皮线光缆在沿建筑物外墙面隔电子架设时，室外皮线光缆吊线扎缚在三沟隔电子上：室外皮线光缆吊线与皮缆分离30CM取中点将自承式光缆吊线自缠绕隔电子2圈后用单股铜包钢扎线从光缆吊线入沟的反侧折回，分别从光缆吊线的上、下方穿过，用扎线将吊线紧缠3圈，将扎线拉紧至沟背面交叉折回后继续用扎线将吊线紧缠5圈共8圈后将余线剪除即可，皮缆余弯用卡钉加以固定。

室外皮线光缆吊线在三沟隔电子处终结：室外皮线光缆吊线与皮缆分离30CM取中点将自承式光缆吊线放入沟内折回后用单股铜包钢扎线将光缆吊线另缠10圈后对绞3花再另缠5圈后对绞3花即可，引入光缆用螺钉扣固定。

2芯皮线光缆的技术参数要求

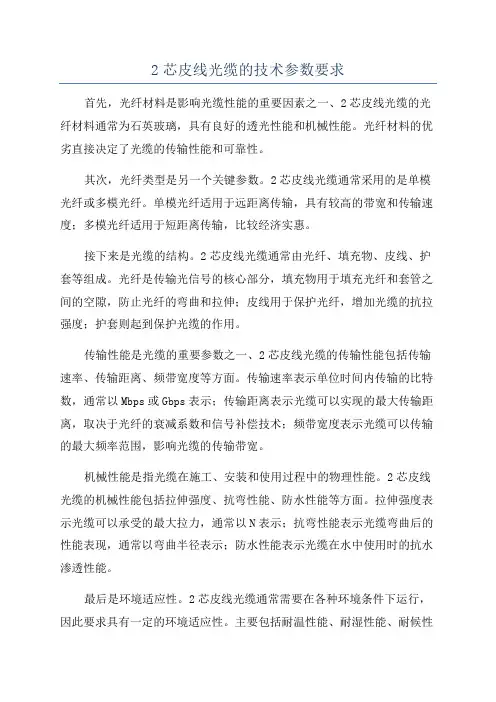

2芯皮线光缆的技术参数要求首先，光纤材料是影响光缆性能的重要因素之一、2芯皮线光缆的光纤材料通常为石英玻璃，具有良好的透光性能和机械性能。

光纤材料的优劣直接决定了光缆的传输性能和可靠性。

其次，光纤类型是另一个关键参数。

2芯皮线光缆通常采用的是单模光纤或多模光纤。

单模光纤适用于远距离传输，具有较高的带宽和传输速度；多模光纤适用于短距离传输，比较经济实惠。

接下来是光缆的结构。

2芯皮线光缆通常由光纤、填充物、皮线、护套等组成。

光纤是传输光信号的核心部分，填充物用于填充光纤和套管之间的空隙，防止光纤的弯曲和拉伸；皮线用于保护光纤，增加光缆的抗拉强度；护套则起到保护光缆的作用。

传输性能是光缆的重要参数之一、2芯皮线光缆的传输性能包括传输速率、传输距离、频带宽度等方面。

传输速率表示单位时间内传输的比特数，通常以Mbps或Gbps表示；传输距离表示光缆可以实现的最大传输距离，取决于光纤的衰减系数和信号补偿技术；频带宽度表示光缆可以传输的最大频率范围，影响光缆的传输带宽。

机械性能是指光缆在施工、安装和使用过程中的物理性能。

2芯皮线光缆的机械性能包括拉伸强度、抗弯性能、防水性能等方面。

拉伸强度表示光缆可以承受的最大拉力，通常以N表示；抗弯性能表示光缆弯曲后的性能表现，通常以弯曲半径表示；防水性能表示光缆在水中使用时的抗水渗透性能。

最后是环境适应性。

2芯皮线光缆通常需要在各种环境条件下运行，因此要求具有一定的环境适应性。

主要包括耐温性能、耐湿性能、耐候性能等方面。

耐温性能表示光缆在高温或低温条件下的性能表现；耐湿性能表示光缆在潮湿环境下的抗损坏能力；耐候性能表示光缆在户外使用时的抗日晒、抗雨淋能力。

综上所述，2芯皮线光缆的技术参数要求包括光纤材料、光纤类型、光缆结构、传输性能、机械性能、环境适应性等方面。

通过合理选择这些参数，可以满足不同应用场景下的需求，提供稳定可靠的通信传输。

光缆布放规范

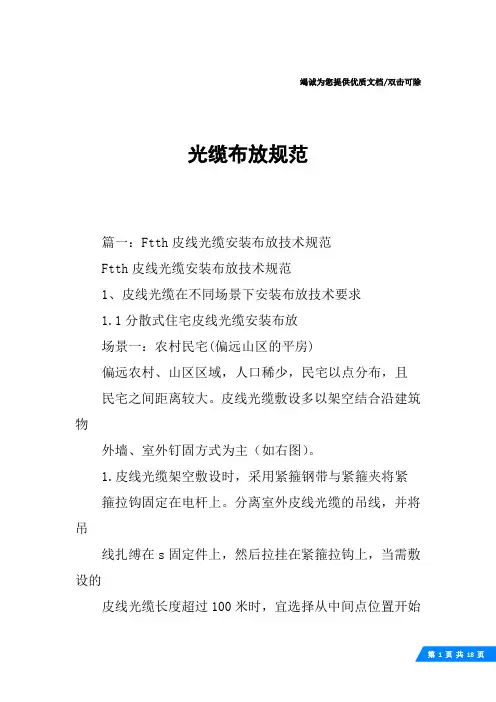

竭诚为您提供优质文档/双击可除光缆布放规范篇一：Ftth皮线光缆安装布放技术规范Ftth皮线光缆安装布放技术规范1、皮线光缆在不同场景下安装布放技术要求1.1分散式住宅皮线光缆安装布放场景一：农村民宅(偏远山区的平房)偏远农村、山区区域，人口稀少，民宅以点分布，且民宅之间距离较大。

皮线光缆敷设多以架空结合沿建筑物外墙、室外钉固方式为主（如右图）。

1.皮线光缆架空敷设时，采用紧箍钢带与紧箍夹将紧箍拉钩固定在电杆上。

分离室外皮线光缆的吊线，并将吊线扎缚在s固定件上，然后拉挂在紧箍拉钩上，当需敷设的皮线光缆长度超过100米时，宜选择从中间点位置开始布放。

用纵包管包扎室外皮线光缆吊线与s固定件扎缚处的余长皮线光缆。

室外皮线光缆与其他线缆交叉处应使用缠绕管进行包扎保护。

皮线光缆在敷设时，应将皮线光缆的钢绞线适当收紧承受拉力，拉伸力不应超过皮线光缆的额定拉伸力值n，并按要求固定钢绞线牢固。

2.皮线光缆在沿建筑物外墙钉固敷设时，采用膨胀螺丝与螺钉将c型拉钩固定在外墙面上，分离室外皮线光缆的吊线，并将吊线扎缚在s固定件上，然后拉挂在c型拉钩上，用纵包管包扎室外皮线光缆吊线与s固定件扎缚处的余长皮线光缆。

钉固室外皮线光缆应采用螺钉扣。

在墙角的弯角处，皮线光缆需留有一定的弧度，从而保证皮线光缆的弯曲半径，并用套管进行保护。

严禁将皮线光缆贴住墙面沿直角弯转弯。

3.皮线光缆在沿建筑物外墙面隔电子架设时，室外皮线光缆吊线扎缚在三沟隔电子上：室外皮线光缆吊线与皮缆分离30cm取中点将自承式光缆吊线自缠绕隔电子2圈后用单股铜包钢扎线从光缆吊线入沟的反侧折回，分别从光缆吊线的上、下方穿过，用扎线将吊线紧缠3圈，将扎线拉紧至沟背面交叉折回后继续用扎线将吊线紧缠5圈共8圈后将余线剪除即可，皮缆余弯用卡钉加以固定。

室外皮线光缆吊线在三沟隔电子处终结：室外皮线光缆吊线与皮缆分离30cm取中点将自承式光缆吊线放入沟内折回后用单股铜包钢扎线将光缆吊线另缠10圈后对绞3花再另缠5圈后对绞3花即可，引入光缆用螺钉扣固定。

中国联通皮线光缆技术规范书

中国联合网络通信集团有限公司山东省分公司接入网用蝶形引入光缆（皮线光缆）技术规范编制单位：济南长光通信设备有限公司编制日期：2009年12月8号1、技术部分供应商提供的产品应符合以下标准：（1）YD/T 1258.1-2003《室内光缆系列第一部分总规范》；（2）YD/T 1258.2-2003《室内光缆系列第二部分单芯光缆》；（3）YD/T 1258.3-2003《室内光缆系列第三部分双芯光缆》；（4）YD/T 1258.4-2005《室内光缆系列第四部分多芯光缆》；（5）YD/T 1258.5-2005 《室内光缆系列第五部分光纤带光缆》；（6）YD/T 1258.6-2006 《室内光缆系列第六部分塑料光缆》；（7）室内光缆包括皮线光缆和除皮线光缆外的其它室内光缆。

除皮线光缆外的其它室内光缆应符合上述标准；皮线光缆除了符合上述标准之外还应符合以下要求，当以下要求与上述标准冲突时，以下列要求为准。

一、结构皮线光缆结构示意图如下：皮线光缆结构示意图加强件光纤(1~4芯) 加强件护套1.1光纤1.1.1光缆中含1～4根有涂覆层的二氧化硅系光纤，其类别可以为ITU-T G.657A（C1）或G.652D（B1.3），同批产品应采用相同设计及相同材料和工艺制造出来的光纤，光纤应置于光缆的中心。

1.1.2光纤涂覆层可着色，着色层颜色应是符合GB 6995.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色，单纤为可为本色。

1.1.3用于成缆的单模光纤的涂覆层结构、光纤强度筛选水平、模场直径和尺寸参数、截止波长和弯曲损耗应符合下文表1、2、3中的规定。

1.2加强构件1.2.1光缆中的加强构件可为高强度不锈钢钢丝或磷化钢丝的金属加强构件，也可为聚酯芳纶丝或其它合适的纤维束的非金属加强构件，应具有足够的杨氏模量和弹性应变范围。

1.2.2光缆的加强构件应为2根，平行对称于光缆中。

皮线光缆制作作业标准3

皮线光缆制作作业标准
一、作业工具准备：皮线光缆、预埋式活动连接器、剥线钳、米勒钳、卡尺、切刀。

二、作业步骤方法及技术要点：
在听见“咔”一声响后，
三、质量要点：
1）剥离皮线光缆时不要伤及芯线的涂覆层。

2）用米勒钳剥离涂覆层时，一定用酒精棉将芯线擦拭干净。

3）切好的皮线光缆在安装附件时，一定与附件内槽道紧密接触，卡扣扣紧，保证皮线光缆受力。

4）预埋式活动连接器后盒盖紧固严密、无松动。

四、时间要求：制作皮线光缆活动连接器两头，应按上述标准在5分钟内完成。

五、预埋式活动连接器的测量
一般皮线光缆在用户家直接制作，如果有条件用光功率计和光纤收发器测试光纤损耗；如果现场不具备测试条件，用查看光猫的光功率值，判定光纤制作的好坏，将制作号的皮线光缆一端插入光分路器，一端插入光猫，给广猫通电，光猫连接计算机，通过计算机网卡设置IP地址192.168.100.85，子网掩码为255.255.255.0，设置好后访问192.168.100.1.光猫的WEB管理界面，查看光功率值，大于光猫的最低输入光功率值，即可满足要求，制作的皮线光缆光功率损耗越小越好。

六、常见故障
（1）芯线擦拭不干净，断面不起，光纤损耗过大。

（2）芯线插入预埋式活动连接器不到位，造成光纤损耗大或者不通。

（3）剥线过程中伤到芯线涂覆层，芯线断开，造成芯线不通。

（4）皮线光缆受力过大，造成皮线光缆断开或者光线损耗过大。

七、适用范围：中心内部。

自动化中心
检修管理科
2013-7-30。

皮线光缆施工规范

FTTH用户端皮线光缆施工规范一、用户端施工安装主要场景介绍1、场景一：主要使用于沿街、街坊、农村地区的建筑。

(1)在建筑物外安装支撑件，自承式蝶形光缆引入；(2)沿墙外敷设32PVC管，经空调孔或其它孔洞光缆引入；(3)沿墙外钉固，墙体开孔后光缆引入。

(4)室内墙壁部分用槽板保护至用户信息接入点2、场景二：主要使用于沿街、街坊、农村地区的建筑。

(1)在原电杆上安装光分配箱，沿光缆的布放路由的电杆上安装支撑件；(2)架空敷设自承式蝶形光缆。

3、场景三：主要使用于集团客户、住宅客户楼道竖井内。

(4)室内墙壁部分用槽板保护至用户信息接入点4、场景四：主要使用于住宅客户楼道内。

(1)住宅客户楼道内管线资源不可利用（明管、暗管、槽道）；(2)在楼道内布放垂直和水平明管，楼层间安装检修盒；(3)蝶形光缆穿放于明管中，在用户门口开孔入户；(4)室内墙壁部分用槽板保护至用户信息接入点5、场景五：主要使用于商务楼宇内水平隐蔽部分。

(1)在多层或高层商务楼宇楼层天花板内预埋暗管；(2)蝶形光缆穿放于暗管中；(3)蝶形光缆到达用户端后，从天花板内打孔引出。

(4)室内墙壁部分用槽板保护至用户信息接入点6、场景六：主要使用于可利用原先管线的用户室内。

(1)用户入户管线资源可利用（明管、暗管、槽道）；(2)蝶形光缆通过原先的管线资源入户，将蝶形光缆布放到终端位置。

7、场景七：主要使用于对内部装潢要求不高的用户室内(1)通过空调洞或门口墙体开孔，将蝶形光缆引入用户室内；(2)蝶形光缆进入用户室内后，通过“卡钉扣”沿墙面钉固至终端位置。

8、场景八：主要是用户对内部装潢要求较高的用户室内(1)通过空调洞或门口墙体开孔，将蝶形光缆引入用户室内；(2)在用户布放线槽至用户终端位置；(3)蝶形光缆通过穿放线槽至终端位置。

皮线光缆在不同场景下布放技术要求

场景二：农村民宅(普通平房、自建房)
农村民宅分布较为集中，住宅建筑多以平房、自建房为主，分布呈不规则性。皮线光缆敷设多以沿建筑物外墙、室外钉固方式为主。
皮线光缆在沿建筑物外墙钉固敷设时，采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上，分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在支撑件上，用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。室外皮线光缆与室外皮线光缆吊线的分离位置用绝缘胶带捆扎3圈，做好固定保护。钉固室外皮线光缆应采用螺钉扣。在墙角的弯角处，皮线光缆需留有一
(2)敷设波纹管选择波纹管布放路由，波纹管应尽量安装在人手无法触及的地方，且不要设置在有损美观的位置，一般宜采用外径不小于25mm的波纹管。确定过路盒的安装位置，在住宅单元的入户口处以及水平、垂直管的交叉处设置过路盒；当水平波纹管直线段长超过30m或段长超过15m并且有2个以上的90°弯角时，应设置过路盒。安装管卡并固定波纹管，在路由的拐角或建筑物的凹凸处，波纹管需保持一定的弧度后安装固定，以确保皮线光缆的弯曲半径和便于皮线光缆的穿放。过路盒内的皮线光缆不需留有余长，只要满足皮线光缆的弯曲半径即可。
8.皮线光缆穿越墙孔后，应采用封堵泥、硅胶等填充物封堵外墙面，以防雨水渗入或虫类爬入。
9.皮线光缆穿越墙体的两端应留有一定的弧度，以保证皮线光缆的弯曲半径。
谢谢！
(2)敷设线槽
新建住宅楼，在没有竖井的建筑物内可采用沿墙敷设线槽。为了不影响美观，皮线光缆应尽量沿踢脚线、门框等布放线槽，并选择弯角较少，且墙壁平整、光滑的路由（能够使用双面胶固定线槽）。线槽内敷设皮线光缆应顺直不交叉，皮线光缆在线槽的进出部位、转弯处应绑扎固定；垂直线槽内皮线光缆应每隔1.5m固定一次。根据现场的实际情况对线槽及其配件进行组合，在切割直线槽时，由于线槽盖和底槽是配对的，一般不宜分别处理线槽盖和底槽。

FTTH皮线光缆安装布放技术规范要点

皮线光缆敷设多以架空结合沿建筑物外墙、室外钉固方式为主（如右图）。

1.皮线光缆架空敷设时，采用紧箍钢带与紧箍夹将紧箍拉钩固定在电杆上。

分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在紧箍拉钩上，当需敷设的皮线光缆长度超过100米时，宜选择从中间点位置开始布放。

用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。

室外皮线光缆与其他线缆交叉处应使用缠绕管进行包扎保护。

皮线光缆在敷设时，应将皮线光缆的钢绞线适当收紧承受拉力，拉伸力不应超过皮线光缆的额定拉伸力值N，并按要求固定钢绞线牢固。

钉固室外皮线光缆应采用螺钉扣。

在墙角的弯角处，皮线光缆需留有一定的弧度，从而保证皮线光缆的弯曲半径，并用套管进行保护。

严禁将皮线光缆贴住墙面沿直角弯转弯。

皮线光缆安装布放一般技术要求

皮线光缆安装布放一般技术要求1.皮线光缆布放应顺直，无扭绞和交叉，不应受到外力的挤压和操作损伤。

电源线、入户皮线光缆及建筑物内其他弱电系统的缆线应分离布放。

若无法满足时，必须采取相应的隔离保护措施。

钢丝加强型皮线光缆在交接箱中应注意将金属件接地。

2.对于重要用户或有特殊要求的用户，应考虑提供保护，并根据不同情况选择不同的保护方式。

3.皮线光缆敷设应充分考虑并严格做到“防火、防鼠、防挤压”要求。

4.皮线光缆两端应有统一的标识，标识上宜注明两端连接的位置。

标签书写应清晰、端正和正确。

标签应选用不宜损坏的材料。

5.皮线光缆转弯处应均匀圆滑，使用普通G.652光纤其曲度半径应大于30mm，使用抗弯曲G.657光纤其曲度半径应大于(A型)10mm，(B型)7.5mm，(C型)5mm。

6.皮线光缆在敷设时，一般采用人工牵引，牵引力不应超过皮线光缆最大允许张力的80%。

瞬间最大牵引力不得超过皮线光缆最大允许张力100N。

主要牵引力应加在皮线光缆加强件上。

皮线光缆敷设完毕后应释放张力保持自然弯曲状态。

7.应使用皮线光缆盘携带皮线光缆，并在敷设皮线光缆时使用放缆托架，使皮线光缆盘能自动转动，以防止皮线光缆被缠绕。

8.在皮线光缆敷设过程中，应严格注意光纤的拉伸强度、弯曲半径，避免光纤被缠绕、扭转、损伤和踩踏。

皮线光缆敷设的最小弯曲半径应符合下列要求：(1)敷设过程中皮线光缆弯曲半径不应小于40mm;(2)固定后皮线光缆弯曲半径不应小于15mm。

9.楼内竖井及桥架要求：(1)电信竖井宜上下一致穿越各个楼层，其内部宽带度不应小于600mm,安装在电缆竖井内的配线箱前操作距离不应小于0.6m。

(2)电信竖井内应预留接地装置。

(3)竖井内的线槽的安装应大于总线缆利用率的50%以上。

(4)竖井内垂直部分入户光缆的布放应每隔1.5米内进行捆绑固定，以防下坠力对纤芯带来的伤害。

10.水平布管要求(弱电井至用户端)：(1)预埋管的管径宜采用φ20 mm --φ25mm，楼内暗管直线预埋管长度应控制在30米内，长度超过30米时应增设过路箱。
