数字图像处理第六章
数字图像处理期末复习题2

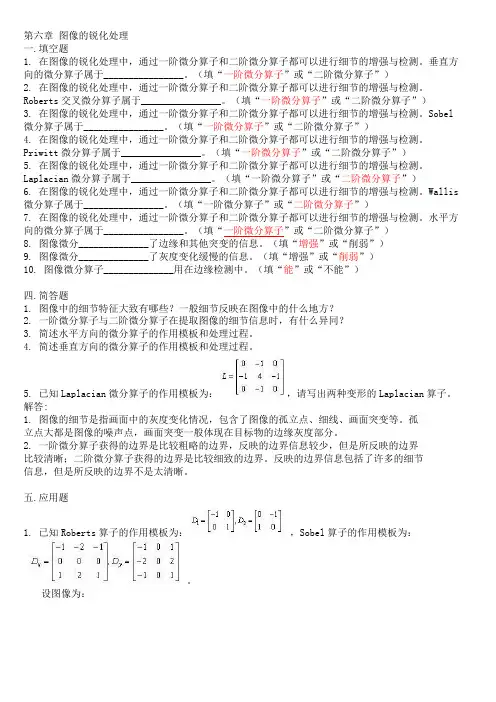

第六章图像的锐化处理一.填空题1. 在图像的锐化处理中，通过一阶微分算子和二阶微分算子都可以进行细节的增强与检测。
垂直方向的微分算子属于________________。
（填“一阶微分算子”或“二阶微分算子”）2. 在图像的锐化处理中，通过一阶微分算子和二阶微分算子都可以进行细节的增强与检测。
Roberts交叉微分算子属于________________。
（填“一阶微分算子”或“二阶微分算子”）3. 在图像的锐化处理中，通过一阶微分算子和二阶微分算子都可以进行细节的增强与检测。
Sobel 微分算子属于________________。
（填“一阶微分算子”或“二阶微分算子”）4. 在图像的锐化处理中，通过一阶微分算子和二阶微分算子都可以进行细节的增强与检测。
Priwitt微分算子属于________________。
（填“一阶微分算子”或“二阶微分算子”）5. 在图像的锐化处理中，通过一阶微分算子和二阶微分算子都可以进行细节的增强与检测。
Laplacian微分算子属于________________。
（填“一阶微分算子”或“二阶微分算子”）6. 在图像的锐化处理中，通过一阶微分算子和二阶微分算子都可以进行细节的增强与检测。
Wallis 微分算子属于________________。
（填“一阶微分算子”或“二阶微分算子”）7. 在图像的锐化处理中，通过一阶微分算子和二阶微分算子都可以进行细节的增强与检测。
水平方向的微分算子属于________________。
（填“一阶微分算子”或“二阶微分算子”）8. 图像微分______________了边缘和其他突变的信息。
（填“增强”或“削弱”）9. 图像微分______________了灰度变化缓慢的信息。
（填“增强”或“削弱”）10. 图像微分算子______________用在边缘检测中。
（填“能”或“不能”）四.简答题1. 图像中的细节特征大致有哪些？一般细节反映在图像中的什么地方？2. 一阶微分算子与二阶微分算子在提取图像的细节信息时，有什么异同？3. 简述水平方向的微分算子的作用模板和处理过程。
数字图像处理第六章色彩模型与彩色处理课件
Chapter 6 Color Image Processing
6.1 彩色基础
在颜料或着色剂中 ，原色的定义是这样 的：
白：减去一种原色 ， 反射或传输另两种 原色。故其原色是： 深红、青、黄。而二 次色是R、G、B。如 图6.4所示。
Chapter 6 Color Image Processing
Chapter 6 Color Image Processing
6.2 彩色模型
6.2.1 RGB彩色模型
下面介绍所谓 全RGB彩色子集。
Chapter 6
Color Image Processing
6.2 彩色模型
Chapter 6 Color Image Processing
6.2 彩色模型
6.3 伪彩色处理
6.3 伪彩色处理 给特定的灰度值赋以彩色。伪彩色的 目的是为了人眼观察和解释图像中的目标。
Chapter 6 Color Image Processing
6.3 伪彩色处理
6.3.1 强度分层
参见图6.18，图像被看成三维函数。
Chapter 6 Color Image Processing
6.3.2 灰度级到 彩色转换
例6.5是一突出 装在行李内的爆炸物 的伪彩色应用。
Chapter 6 Color Image Processing
6.3 伪彩色处理
6.3.2 灰度级到彩 色转换
例6.5是一突出装 在行李内的爆炸物的伪彩 色应用。
Chapter 6 Color Image Processing
6.3 伪彩色处理
Chapter 6 Color Image Processing
6.3 伪彩色处理
数字图像处理06章04与07章
