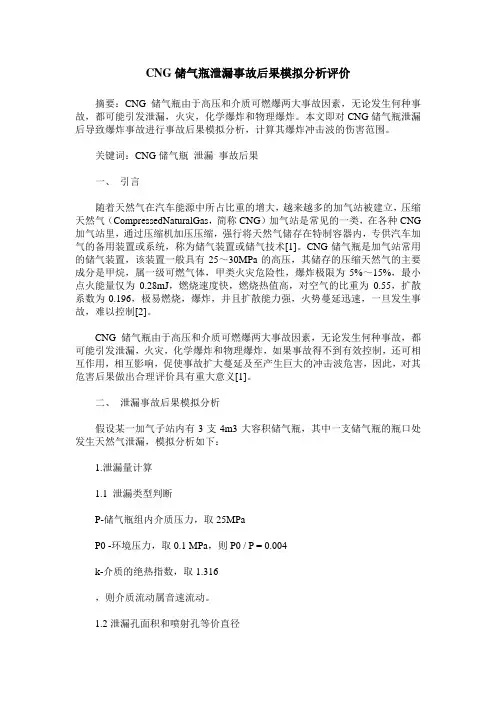

CNG储气瓶泄漏事故后果模拟分析评价
摘要:CNG储气瓶由于高压和介质可燃爆两大事故因素,无论发生何种事故,都可能引发泄漏,火灾,化学爆炸和物理爆炸。本文即对CNG储气瓶泄漏后导致爆炸事故进行事故后果模拟分析,计算其爆炸冲击波的伤害范围。
关键词:CNG储气瓶泄漏事故后果
一、引言
随着天然气在汽车能源中所占比重的增大,越来越多的加气站被建立,压缩天然气(CompressedNaturalGas,简称CNG)加气站是常见的一类,在各种CNG 加气站里,通过压缩机加压压缩,强行将天然气储存在特制容器内,专供汽车加气的备用装置或系统,称为储气装置或储气技术[1]。CNG储气瓶是加气站常用的储气装置,该装置一般具有25~30MPa的高压,其储存的压缩天然气的主要成分是甲烷,属一级可燃气体,甲类火灾危险性,爆炸极限为5%~15%,最小点火能量仅为0.28mJ,燃烧速度快,燃烧热值高,对空气的比重为0.55,扩散系数为0.196,极易燃烧,爆炸,并且扩散能力强,火势蔓延迅速,一旦发生事故,难以控制[2]。
CNG储气瓶由于高压和介质可燃爆两大事故因素,无论发生何种事故,都可能引发泄漏,火灾,化学爆炸和物理爆炸,如果事故得不到有效控制,还可相互作用,相互影响,促使事故扩大蔓延及至产生巨大的冲击波危害,因此,对其危害后果做出合理评价具有重大意义[1]。
二、泄漏事故后果模拟分析
假设某一加气子站内有3支4m3大容积储气瓶,其中一支储气瓶的瓶口处发生天然气泄漏,模拟分析如下:
1.泄漏量计算
1.1 泄漏类型判断
P-储气瓶组内介质压力,取25MPa
P0 -环境压力,取0.1 MPa,则P0 / P = 0.004
k-介质的绝热指数,取1.316
,则介质流动属音速流动。
1.2泄漏孔面积和喷射孔等价直径
泄漏发生在储气瓶瓶口处,内径D0为6mm(泄漏孔100%计)
泄漏孔面积A:
A = π D02/4 = 2.83×10-5(m2)
喷射孔等价直径D:
D = D0 (ρ0 / ρ)1/2= 6×(709.5/1290)1/2= 4.45(mm)
式中:ρ0 -泄漏气体密度,kg/m3;取709.5
ρ-环境温度下气体密度,kg/m3;取1290
1.3泄漏速度
式中:Q0-泄漏速度,kg/s
Cd-气体泄漏系数,取1.00
M-分子量,取16.04
R-气体常数,取8.31 J/(mol·K)
T-气体温度,K;取273
代入公式计算结果为:Q0= 0.28 kg/s
二、造成爆炸需要的时间
天然气泄漏后在空气中的浓度如达到其爆炸下限5%,遇点火源即可产生爆炸。设天然气的扩散体积为:V=50m3,其相对于空气的密度为0.55,则达到其爆炸下限5%的最小时间为:
即在天然气泄漏6.3s后,遇明火、电火花、静电等,发生爆炸、火灾。
三、爆炸冲击波的损害半径
按下式计算爆炸冲击波的损害半径R:
式中,E-爆炸能量,kJ,;
N-效率因子,冲击波能量与总能量的比率,一般取N=10%;
CS-经验常数,取决于损坏等级,按1、2、3、4级取值,见下表。
爆炸冲击波的伤亡范围表
三、结论
1.根据泄漏事故模拟计算结果,当加气站储气瓶组内的天然气发生泄漏后,在泄漏6.3s后,遇明火、电火花、静电等,发生爆炸、火灾,爆炸冲击波对半径17.5m内的人员和设备会造成严重危害;爆炸冲击波同时对人员和设备造成损害的半径可达87.5m;对设备造成损坏的半径可达233m。
2.加气站多数建于市区,当储气瓶发生爆炸事故时,有可能波及附近居民,因此其安全区域需要格外明确,以保证安全。
3.对新建加气站,应严格履行政府部门各项审批手续,请有资质单位进行设计、施工、安装。而在经营过程中,应规范管理,确保运行安全。
4.应请有资质的单位对储气瓶组及安全附件进行定期检测,确保储气瓶组安全使用。
5.制定适宜的事故应急救援预案,并定期组织应急处置演练和伤员急救培训,提升危险化学品应急处置能力。
6.定期进行安全检查,做到有制度、有落实、有检查、有提高,发现安全隐患及时消除。
7.新员工上岗前应进行生产和防火安全技术培训,学习各项规章制度及安全操作规程、消防安全知识,并经考核合格后方可上岗;对一般从业人员进行经常性安全教育,不断提高职工防火安全意识和按章操作、遵守各项规章制度的自觉性;对外来参观、学习等人员应进行有关安全规定及安全注意事项的培训教育。
8.随着加气站不断发展,应不断加大安全投入,积极采用先进的安全管理手段和方法达到防范目的,使加气站的安全管理工作实现科学化和标准化。
