风玫瑰图(风频图)Breeze rose diagram修改浏览权限| 删除概念：在极坐标底图上点绘出的某一地区在某一时段内各风向出现的频率或各风向的平均风速的统计图。
前者为“风向玫瑰图”，后者为“风速玫瑰图（图二）”。
因图形似玫瑰花朵，故名。
画图所用的资料可以是一月内的或一年内的，但通常采用一个地区多年的平均统计资料，风玫瑰图上所表示风的吹向（即风的来向），是指从外面吹向地区中心的方向。
风玫瑰图在气象统计、城市规划、工业布局等方面有着十分广泛的应用。
风玫瑰图风向玫瑰图又称风频图，最常见的风玫瑰图是一个圆，圆上引出8条或16条放射线，它们代表不同的方向（图一），在各方向线上按各方向风的出现频率，截取相应的长度，将相邻方向线上的截点用直线联结的闭合折线图形（如图四－1）。
在图四－1中该地区最大风频的风向为北风，约为20％（每一间隔代表风向频率5％）；中心圆圈内的数字代表静风的频率。
有些风玫瑰图上还指示出了各风向的风速范围。
风玫瑰图还有其他形式，如图四－2～5，其中图四－3为风频风速玫瑰图，每一方向上既反映风频大小（线段的长度），又反映这一方向上的平均风速（线段末段的风羽多少）；图四－4～5为无量化的风玫瑰简易图，线段的长度表示风频的相对大小。
图四当然，我们可以用不同形式的折线范围表示不同季节的风频。
实例判读：图三中甲，①＞②，①为主导风向，②为最小风频；外面到中心的距离较大，为当地主导风向，如其主导方向相反，则为季风风向，如图三中乙图，其主导风向为东北——西南方向。
读取方法：理解了风玫瑰图的画法和类型，读取就不应该是个难事了。
中学地理中最常见的是类似上面的图4,但没有表示风向的线，只有方向标和折线围出的闭合范围，那么在读取时，是不是可以这样理解：方向标又是一个数据坐标，中心为0,看某个方向的风频时，只要从坐标中心向该风向引出一条线，然后看在折线范围中的长度就可以了。
[资料]风玫瑰图
![[资料]风玫瑰图](https://img.taocdn.com/s3/m/d1824d12ba68a98271fe910ef12d2af90242a8c6.png)
风玫瑰图中文名称：风玫瑰图英文名称：wind rose;wind rose diagram定义1：用极坐标表示各方位风向频率或风速大小的图。
应用学科：大气科学（一级学科）；气候学（二级学科）定义2：用极坐标表示某地某海区某时段内风向、风速分布的统计图。
分风向玫瑰图和风速玫瑰图两种类型。
应用学科：海洋科技（一级学科）；海洋技术（二级学科）；海洋信息技术（三级学科）定义3：某地区一定时间内的风向、风速及其频率的风况统计图。
应用学科：水产学（一级学科）；渔业工程与渔港（二级学科）在极坐标底图上点绘出的某一地区在某一时段内各风向出现的频率或各风向的平均风速的统计图。
前者为“风向玫瑰图”，后者为“风速玫瑰图”。
因图形似玫瑰花朵，故名。
它是消防监督部门根据国家有关消防技术规范在开展建审工作时必不可少的工具。
——摘自“百度百科”风玫瑰图释义在风向玫瑰图中，频率最大的方位，表示该风向出现次数最多。
最常见的风玫瑰图是一个圆，圆上引出16条放射线，它们代表16个不同的方向，每条直线的长度与这个方向的风的频度成正比。
静风的频度放在中间。
有些风玫瑰图上还指示出了各风向的风速范围。
图例季风的风玫瑰图如图所示。
“风玫瑰”图也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个风向和风速的百分数值，并按一定比例绘制，一般多用八个或十六个罗盘方位表示，如图一，由于该图的形状形似玫瑰花朵，故名“风玫瑰”。
玫瑰图上所表示风的吹向（即风的来向），是指从外面吹向地区中心的方向。
应用风玫瑰图是消防监督部门根据国家有关消防技术规范在开展建审工作时必不可少的工具，一般由当地气象部门提供。
它的作用主要表现在二个方面：一、在城市规划中，可以根据风玫瑰图正确确定大型易燃、可燃气体和液体贮罐、易燃、可燃材料堆场、大型可燃物品仓库以及散发可燃气体、液体蒸气的甲类生产厂房或甲类物品库房及生活区的位置。
由于这类贮罐、危险物品仓库、堆场火灾危害性较大，而且建造过程中的投资也比较大，一旦建好就将成为永久性的建筑物或构筑物，因此，在审核图纸时，一定要根据风玫瑰选择恰当的位置，避开城市市区和居民生活区及重要的工矿企业，防止遗留先天性的重大火险隐患。

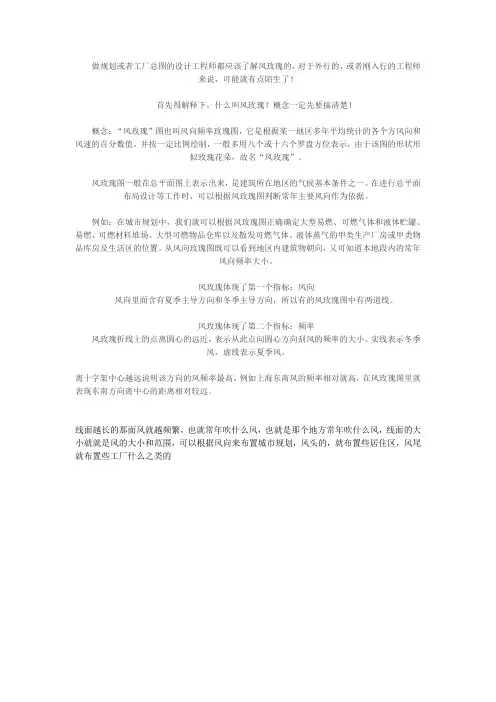

总图 风玫瑰图
做规划或者工厂总图的设计工程师都应该了解风玫瑰的，对于外行的，或者刚入行的工程师
来说，可能就有点陌生了！
首先得解释下，什么叫风玫瑰？概念一定先要搞清楚！
概念：“风玫瑰”图也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个方风向和风速的百分数值，并按一定比例绘制，一般多用八个或十六个罗盘方位表示，由于该图的形状形
似玫瑰花朵，故名“风玫瑰”。
风玫瑰图一般在总平面图上表示出来，是建筑所在地区的气候基本条件之一。
在进行总平面布局设计等工作时，可以根据风玫瑰图判断常年主要风向作为依据。
例如：在城市规划中，我们就可以根据风玫瑰图正确确定大型易燃、可燃气体和液体贮罐、易燃、可燃材料堆场、大型可燃物品仓库以及散发可燃气体、液体蒸气的甲类生产厂房或甲类物品库房及生活区的位置。
从风向玫瑰图既可以看到地区内建筑物朝向，又可知道本地段内的常年
风向频率大小。
风玫瑰体现了第一个指标：风向
风向里面含有夏季主导方向和冬季主导方向，所以有的风玫瑰图中有两道线。
风玫瑰体现了第二个指标：频率
风玫瑰折线上的点离圆心的远近，表示从此点向圆心方向刮风的频率的大小。
实线表示冬季
风，虚线表示夏季风。
离十字架中心越远说明该方向的风频率最高，例如上海东南风的频率相对就高，在风玫瑰图里就表现东南方向离中心的距离相对较远。
线面越长的那面风就越频繁，也就常年吹什么风，也就是那个地方常年吹什么风，线面的大小就就是风的大小和范围，可以根据风向来布置城市规划，风头的，就布置些居住区，风尾就布置些工厂什么之类的。
5.2.5指北针及风向频率玫瑰图
建筑施工图
建筑施工图的有关规定——指北针与风玫瑰图
指北针符号北
细实线直径24mm 3mm 总平面图上的指北针或风向频率玫瑰图，是表明建筑物和建筑群的朝向和与风向的关系。
指北针的形状符合右图的规定，其圆的直径宜为24mm ，用细实线绘制； 指针尾部的宽度宜为3mm ，指针头部应注“北”或“N”字。
需用较大直径绘制指北针时，指针尾部的宽度宜为直径的1/8。
指北针
风玫瑰图
北 风向频率玫瑰图，简称
“风玫瑰图”，如建施总
平面图所示，风玫瑰图同
样指示正北方向。
表示常年(图中实线)和夏季
(图中虚线)的风向频率(各
城市或地区常年气象统计
平均数值)。
图形中显示的常年最高频
率风向称谓“主导风向”。
风玫瑰图有缘学习更多驾卫星ｙｇｄ３０７６或关注桃报：奉献教育（店铺）
谢谢！。
[全]高中地理(风向玫瑰、盛行风向、化工厂的选址)考点详解
![[全]高中地理(风向玫瑰、盛行风向、化工厂的选址)考点详解](https://img.taocdn.com/s3/m/c413d3645022aaea988f0f5e.png)
高中地理（风向玫瑰、盛行风向、化工厂的选址）考点详解（1）“风向玫瑰”图的判断表示一个地区某一个时间段内的风向、风向频率。
风向玫瑰一般有16个方向，各个方向均表示的是风吹来的方向，风由外围吹向中心。
例如下图，东北方向、东南方向的箭头较长，表示这两个方向吹过来的风的频率很高，为该地区的盛行风向（东北风、东南风）。
图1 风向玫瑰图（2）化工企业的选址图2 化工企业一般来说，化工企业的大气、水污染较为严重，在选址时应当遵循以下原则：①盛行风向的下风向②最小风频的上风向③垂直盛行风向的郊外④河流下游、远离水源地例题图3 例题上图为某个城市的分布图，回答以下两题：1、该城市的布局模式有利于：A、缩短居民出行距离B、改善城市生态环境C、加强各区之间联系D、节省基础设施投资2、该城市规划建设物流园区和化工园区，应分别安排在：A、①、③处B、①、④处C、②、③处D、②、④处答案：B、A精讲精析：（1）观察城市布局。
该城市的城区、林地相间分布，市民可以便捷的休憩，改善了城市的生态环境。
但另一方面，各个城区之间距离较远，增加了市民的出行距离，并增加了基础设施（学校、公路、医院等）的投资。
（2）根据风向玫瑰，判断风向。
风玫瑰中，东北部较为突出，表明该地盛行东北风。
（3）判断化工厂的选址。
化工厂容易对城市大气和水造成污染，因此应当布局在盛行风向的下风向、最小风频的上风向、垂直盛行风向的郊外、河流下游、远离水源地。
图中看不出来河流流向，因此根据风向判断。
该地盛行东北风，因此不能放在东北方（①处）以及居民区附近（②、④处），而③处垂直于盛行的东北风，并且位于郊区，远离河流，是比较理想的选址。
（4）判断物流园的选址。
物流园应首先考虑交通位置。
在高速入口附近，会更加方便货物的运输，因此选择①处。
总结风向玫瑰图，是各个省市的高考常考点，必须掌握。
风向玫瑰图中，最突出的方向，即为该地的盛行风向。
例如下图，该地的盛行风向为东风。
图4 风向玫瑰图。
风玫瑰图
风玫瑰”图也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个方风向和风速的百分数值，并按一定比例绘制，一般多用八个或十六个罗盘方位表示，如图一，由于该图的形状形似玫瑰花朵，故名“风玫瑰”。
玫瑰图上所表示风的吹向（即风的来向），是指从外面吹向地区中心的方向。
风玫瑰图分为风向玫瑰图(图一)和风速玫瑰图（图二）两种，一般多用风向玫瑰图。
风向玫瑰图表示风向和风向的频率。
风向频率是在一定时间内各种风向出现的次数占所有观察次数的百分比。
根据各方向风的出现频率，以相应的比例长度，按风向从外向中心吹，描在用8个或16个方位所表示的图上，然后将各相邻方向的端点用直线连接起来，绘成一个形式宛如玫瑰的闭合折线，就是风玫瑰图。
图中线段最长者，即外面到中心的距离越大，表示风频越大，其为当地主导风向，外面到中心的距离越小，表示风频越小，其为当地最小风频，如图三中甲，①＞②，①为主导风向，②为最小风频；外面到中心的距离较大，为当地主导风向，如其主导方向相反，则为季风风向，如图三中乙图，其主导风向为东北——西南方向。
建筑物的位置朝向和当地主导风向有密切关系。
如把清洁的建筑物布置在主导风向的上风向；把污染建筑布置在主导风向的下风向，最小风频的上方向；污染大气的建筑布局在与季风风向垂直的郊外，以免受污染建筑散发的有害物的影响。
风玫瑰图是消防监督部门根据国家有关消防技术规范在开展建审工作时必不可少的工具，一般由当地气象部门提供。
它的作用主要表现在二个方面：一、在城市规划中，可以根据风玫瑰图正确确定大型易燃、可燃气体和液体贮罐、易燃、可燃材料堆场、大型可燃物品仓库以及散发可燃气体、液体蒸气的甲类生产厂房或甲类物品库房及生活区的位置。
由于这类贮罐、危险物品仓库、堆场火灾危害性较大，而且建造过程中的投资也比较大，一旦建好就将成为永久性的建筑物或构筑物，因此，在审核图纸时，一定要根据风玫瑰选择恰当的位置，避开城市市区和居民生活区及重要的工矿企业，防止遗留先天性的重大火险隐患。
5.2.5指北针及风向频率玫瑰图
建筑施工图
建筑施工图的有关规定——指北针与风玫瑰图
指北针符号北
细实线直径24mm 3mm 总平面图上的指北针或风向频率玫瑰图，是表明建筑物和建筑群的朝向和与风向的关系。
指北针的形状符合右图的规定，其圆的直径宜为24mm ，用细实线绘制； 指针尾部的宽度宜为3mm ，指针头部应注“北”或“N”字。
需用较大直径绘制指北针时，指针尾部的宽度宜为直径的1/8。
指北针
风玫瑰图
北 风向频率玫瑰图，简称
“风玫瑰图”，如建施总
平面图所示，风玫瑰图同
样指示正北方向。
表示常年(图中实线)和夏季
(图中虚线)的风向频率(各
城市或地区常年气象统计
平均数值)。
图形中显示的常年最高频
率风向称谓“主导风向”。
风玫瑰图有缘学习更多驾卫星ｙｇｄ３０７６或关注桃报：奉献教育（店铺）
谢谢！。
玫瑰图
图图转换
图图转换的目的在于巩固知识、培养知识 的迁移能力、发散能力
风向标图
玫瑰图
明确坐标中心点的概率为0，离中心处越远概率越高
N W
风向玫瑰图最小风频
E
对于风频玫瑰图这一特殊的坐标图而言，我们弄懂了它的绘制原理， 也就不难看懂了。它是在一个八方位（或更多）坐标图中加上气象 资料绘制而成的，坐标中心点的风频概率为。，风频曲线离中心点 越远，说明风频概率越大，即在一年中出现的机会越大。一般而言， 要能读出一个地方的最大风频和最小风频，以此分析有关城市和工 业布局的间题。 如下图：若城市受某一主导风影响，则工业应布局在盛行风向的下 风地带。图中城市受季风影响，工业区应布局在最小风频（西南风） 的上风地带（城市的西南方）。
统计图基本判读思路
读图名 通过图名了解统计图反映注记了解统计数 读数值数据（大小、变化趋势）
一要读全；二要注意数据变化（曲线还要看起伏、延 伸、陡缓、折曲等）趋势；三要数值大小（单位）； 四要通过分析数据准确地从中把握事物联系发展变化 特征，然后用文字概括联系或规律
风玫瑰
THANK YOU!
——LG
风玫瑰
Breeze rose diagram
——LG
风玫瑰
简介
读图
绘图
应用
简介
应用
定义：
读图
绘图
风玫瑰图是指在极坐标地图上 点绘出某一地区在某一时段内 各风向出现的频率或个风向的 平均风速的统计图。 因其图形似玫瑰花朵而得名。 表示风向及风向频率的称为风 向玫瑰图； 表示风向平均风速的称为风速 玫瑰图。
风速玫瑰图
风玫瑰图
简介
应用
概述：
读图
绘图
风玫瑰图也叫风向频率玫瑰图， 它是根据某一地区多年平均统 计的各个风向和风速的百分数 值，并按一定比例绘制的。 一般多用八个或十六个罗盘方 位表示。 玫瑰图上所表示的风向，即为 从为面吹向该地区中心的方向。
读图概述：
简介
应用
读图
绘图
常见的为风向玫瑰图，通常为一个圆 其风向频率是在一定时间内各风向出 现的次数占所观察次数的百分比； 其风向用八个或十六个引线表示罗盘 方位。 每条直线的长度与该风向的风的频度 成正比。 实线表示 冬季风， 虚线表示夏季风 频率最大的方位表示该风向出现最多， 代表主导风向；反之则为最小风频。 若主导风向相反则构成季风风向。
风玫瑰图图解
该点到中心距离最大，风速频率最大，说 明该方向向的风频 次之
同理，该点 为最小风频
呼和浩特市风玫瑰图
从左图可以看出：因为实线 表示冬季风，呼和浩特市冬 季的主导风向为西北风，其 最小风频方向为西南西风 虚线表示夏季风，呼和浩特 市夏季的主导风向为西南-东 北风，构成季风风向，其最 小风频方向为西风
简介
应用
画图概述：
读图
风玫瑰图
风向玫瑰图
变主导风向型又分日变化型、季变化型、 双主导型、无主导风向型、准静风型几 种。
工业企业设计标准中的相关内容
选址：4.1.3 向大气排放有害物质的工业企业 应布置在当地夏季最小频率风向的被保护对象 的上风侧。 总体布局：4.2.1.5 厂区总平面布置应做到功 能分区明确。生产区宜选在大气污染物本底浓 度低和扩散条件好的地段，布置在当地夏季最 小频率风向的上风侧;散发有害物和产生有害 因素的车间，应位于相邻车间全年最小频率风 向的上风侧;厂前区和生活区(包括办公室、厨 房、食堂、托儿所、俱乐部、宿舍及体育场所 等)布置在当地最小频率风向的下风侧;将辅助 生产区布置在二者之间。
风向玫瑰图及其在卫生工 程中的应用
风向与风向频率
风向与风向频率 风吹来的方向叫风向 风向频率是风方向特征的一种统计分析 方法，表示某特定区域内，过去某特定 时段内（日、月、季、年、或数年）， 风向出现的概率，用以推测未来风向出 现的可能性。风向频率是百分数，所有 风向频率之和为100%。
工业企业设计标准中的相关内容
4.2.1.10 车间内发热设备相对于操作岗位应 设计安置在夏季最小风向频率上风侧，车间天 窗下方的部位。 5.2.1.3 高温厂房的朝向，应根据夏季主导风 向对厂房能形成穿堂风或能增加自然通风的风 压作用确定。厂房的迎风面与夏季主导风向宜 成60°～90°夹角，最小也不应小于45°角。 5.2.1.4 热源的布置应尽量布置在车间的外面; 采用热压为主的自然通风时，热源尽量布置在 天窗的下面;采用穿堂风为主的自然通风时， 热源应尽量布置在夏季主导风向的下风侧;热 源布置应便于采用各种有效的隔热措施和降温 措施。
风向玫瑰图
分类： 依据风向玫瑰图中主导风向的频率特征 将风向玫瑰图分为4种： 主导风向型， 变主导风向型， 无主导风向型， 准静风型。
风玫瑰图定义、用途与使用识图方法
什么叫风玫瑰图呢？它的用途是什么呢？我们看看baidu百科中的解释：在极坐标底图上点绘出的某一地区在某一时段内各风向出现的频率或各风向的平均风速的统计图。
前者为“风向玫瑰图”，后者为“风速玫瑰图”。
因图形似玫瑰花朵，故名。
在风向玫瑰图中，频率最大的方位，表示该风向出现次数最多。
最常见的风玫瑰图是一个圆，圆上引出16条放射线，它们代表16个不同的方向，每条直线的长度与这个方向的风的频度成正比。
静风的频度放在中间。
有些风玫瑰图上还指示出了各风向的风速范围。
“风玫瑰”图也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个方风向和风速的百分数值，并按一定比例绘制，一般多用八个或十六个罗盘方位表示,由于该图的形状形似玫瑰花朵，故名“风玫瑰”。
玫瑰图上所表示风的吹向（即风的来向），是指从外面吹向地区中心的方向。
风玫瑰图是消防监督部门根据国家有关消防技术规范在开展建审工作时必不可少的工具，一般由当地气象部门提供。
它的作用主要表现在二个方面：一、在城市规划中，可以根据风玫瑰图正确确定大型易燃、可燃气体和液体贮罐、易燃、可燃材料堆场、大型可燃物品仓库以及散发可燃气体、液体蒸气的甲类生产厂房或甲类物品库房及生活区的位置。
由于这类贮罐、危险物品仓库、堆场火灾危害性较大，而且建造过程中的投资也比较大，一旦建好就将成为永久性的建筑物或构筑物，因此，在审核图纸时，一定要根据风玫瑰选择恰当的位置，避开城市市区和居民生活区及重要的工矿企业，防止遗留先天性的重大火险隐患。
一般地讲，易燃、可燃气体、液体贮罐和易燃，可燃材料堆场等应建造在城市的边缘地带且处在常年主导风向的侧风向，并与相邻单位保持足够的防火间距。
显而易见，这样布置有两个优点：一是外来的可燃物和火种进入场内或库内的概率较小,朝阳市场的痞子满街跑；二是一旦起火，由于缺少蔓延成灾的客观条件，对四邻的威胁较小，可以避免出现“火烧连营”的现象。
二、对于生产易燃、易爆物品、散发可燃气体、液体蒸气的工厂，在选址和审核厂区的整体规划时，可以根据风玫瑰图考虑风向对生产装置、工艺流程以及相邻企业的生产和本厂生活区的影响。
