三端稳压的参数
三端可调节输出正电压稳压器LM317T资料
三端可调节输出正电压稳压器LM317是可调节3 端正电压稳压器，在输出电压范围为1.2 伏到37 伏时能够提供超过1.5 安的电流。
此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。
此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。
LM317服务于多种应用场合，包括局部稳压、卡上稳压。
该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。
* 输出电流超过1.5A *输出在1.2~37V 之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317 作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317 系列稳压块的型号很多：例如LM317HVH 、W317L 等。
电子爱好者经常用317 稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，Vo＝1.25 （1 ＋R2/R1 ）。
仅仅从公式本身看，R1、R2 的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1 和R2 的阻值是不能随意设定的。
首先317 稳压块的输出电压变化范围是Vo ＝1.25V —37V （高输出电压的317 稳压块如LM317HVA 、LM317 HVK 等，其输出电压变化范围是Vo ＝1.25V —45V ），所以R2/R1 的比值范围只能是0 —28.6 。
其次是317 稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA 。
由于317 稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA 。
当317 稳压块的输出电流小于其最小稳定工作电流时，317 稳压块就不能正常工作。
三端稳压管
三端稳压管三端稳压管（三端稳压块）是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。
稳压管在反向击穿时，在一定的电流范围内（或者说在一定功率损耗范围内），端电压几乎不变，表现出稳压特性，因而广泛应用于稳压电源与限幅电路之中。
一、材质：硅管、锗管二、用途：通过串联分压的形式,将高一点的不稳定电压,变成低一点的稳定的电压三、参数大全：（1）极限参数1、Input voltage 输入电压2、Output Current 输出电流3、Power Dissipation功耗4、Operating Junction Temperature Range 工作温度范围5、Storage Temperature Range 储存温度范围（2）电气特性1、Output Voltage 输出电压2、Load Regulation 负载调整率（输出电流于额定范围内变化(静态)时,输出电压之变化率）3、Line regulation 线性调整率（输入电压在额定范围内变化时,输出电压之变化率）4、Quiescent Current 静态电流（静态电流是指没有信号输入时的电流,也就是器件本身在不受外部因素影响下的本身消耗电流）5、Quiescent Current Change 静态电流变化6、Output Noise Voltage 输出噪声电压（理想的交流电，波形为正弦波或方波或三角波，但实际电网中存在负载不平衡、设备开和关瞬间的电涌波、电路负载变化时电压的变化等诸多因素导致理想波形产生变形，而不是完美原始波形。
叠加在原始波形上的各种被合成的无规则电压就是噪音电压）7、Output Voltage Drift 输出电压漂移（电压随时间或温度而发生变化偏离标称值的现象）8、Temperature coefficient of Vo 输出电压的温度系数（半导体电压随温度的变化而变化，这种变化的系数，称为电压温度系数）9、Ripple Rejection 纹波抑制（纹波就是一个直流电压中的交流成分。
三端稳压器各个参数解释
三端稳压器各个参数解释
对于三端稳压器，最常⽤的有78X系列和79X系列。
那么针对7805解释⼀下各个参数的意义。
⾸先下载7805⼿册，可以看出其特性描述如下：
1.输出电压和输出电流
7805输出5V，电压能达到1A，实际能够达到800mA已经不错了。
2.线性调整率
线性调整率是输⼊电压有⼀定的变化范围，那么输出电压变化多少，如下图是7805的线性调整率
3.负载调整率
负载发⽣变化时，输出电压也会有所下降，负载较轻时，输出电压会有所上升。
4.静态电流
此参数越⼩越好，这是IC本⾝的消耗。
5.静态电流变化量
负载发⽣变化，静态电流变化量的多少。
6.输出噪声电压
⼀般7805输出为⾼频噪声，所以再对输出端进⾏滤波时，可以选择相应的电容。
7.纹波抑制⽐
低频时可以不⽤太多关注，⾼频时需要注意。
8.输出电抗
频率越⾼，输出电抗会有所增⼤。
9.短路保护电流
超过此电流，会引起过电流保护，电压会迅速下降。
9.维持输出最⼩输⼊电压
此参数⾮常重要，若要是输出想要的输出电压，输⼊电压必须⼤于此值，否则不能得到想要的输出性能。
7805要求最⼩的输⼊电压为7.5V。
三端稳压KA7805
静态电流
IQ Tj=25°C
静态电流变化率
∆IQ Io=5mA to 1.0A
Vi=18V to 305V
输出电压温漂
∆Vo/∆T Io=5mA
输出噪音电压
VN f=10Hz to 100kHz,Ta=25°C
纹波抑制比
RR f=120Hz, Vi=18.5V to 28.5V
输入输出电压差
Vo Io=1.0A,Tj=25°C
参数
符号
测试条件
Tj=25°C
输出电压
Vo 5.0mA<Io<1.0A,Po<15W Vi=14.5V to 27V
线性调整率
∆Vo Tj=25°C,Vi=14.5V to 30V
Tj=25°C,Vi=16V to 22V
负载调整率
∆Vo Tj=25°C,Io=5.0mA to 1.5A
Tj=25°C,Io=250mA to 750mA
90
µV
54
70
dB
2
V
19
mΩ
250
mA
2.2
A
X7818 电参数
， (除特别说明 0<Tj<125°C,Io=500mA,Vi=23V,Ci=0.33µF, Co=0.1µF)
参数
符号
测试条件
Tj=25°C
输出电压
Vo 5.0mA<Io<1.0A,Po<15W Vi=21V to 33V
线性调整率

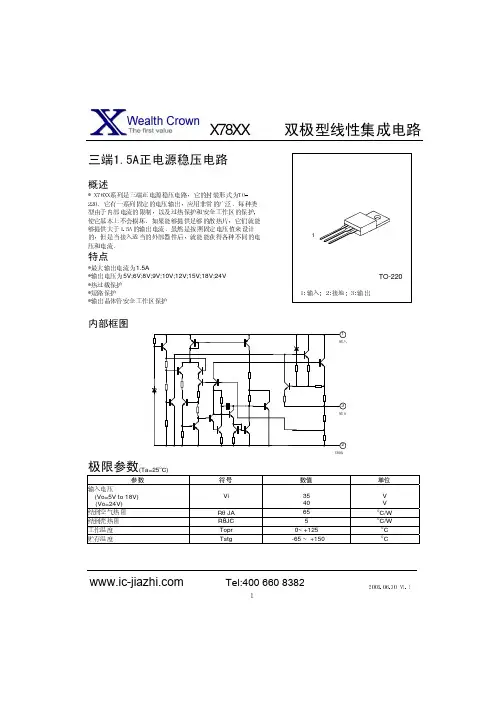

X78XX
三端1.5A正电源稳压电路
概述
* X78XX系列是三端正电源稳压电路，它的封装形式为TO220。它有一系列固定的电压输出，应用非常的广泛。每种类 型由于内部电流的限制，以及过热保护和安全工作区的保护, 使它基本上不会损坏。如果能够提供足够的散热片，它们就能 够提供大于1.5A的输出电流。虽然是按照固定电压值来设计 的，但是当接入适当的外部器件后，就能能获得各种不同的电 压和电流。
三端稳压器的参数介绍
∙如何正确理解三端稳压器数据手册中各个参数的含义∙发布时间:2010-8-9 10:22:07 | 来源: 第一价值网| 查看: 1554次| 收藏 | 打印TAG：三端稳压器7805、7809、7812数据参数|输出电压|线性调整率|负载调整率|静态电流|静态电流变化量|输出噪声电压78系列三端稳压器是最常见的电子元件，很多初学者最先接触到的就是这类器件，但是，能够系统全面的介绍三端稳压器知识的书籍甚少，很多朋友都是一知半解，本想系统总结一下线性稳压器的各种参数及其意义，想了好久，还是没有头绪，就先从7805的数据手册上写的一些参数入手，来讨论一下各参数的意义吧。
LM7805是国家半导体开发出来比较成熟，较早的一种线性稳压半导体器件，现在仍然还有很多公司在使用，个人也用得比较多，因为很便宜且性能比较稳定。
常提到的三端稳压块7805就是指它了。
拿它作为例子很有代表性。
参数一：输出电压最简单的一个参数，就是稳压器的输出电压，能稳定在多少V，7805输出电压稳定在5V参数二：线性调整率稳压器的输入电压一般都比较宽，在该范围内，输入如果变化输出电压的变化有多大呢？该参数就是描述这种变化的一个参数。
很显然输出电压的变化是越小越好了，一般都是几毫伏。
拿7805作为例子来说吧，参考Data Sheet就可以知道，在常温，输出500mA电流的情况下，输入电压在7~25V之间变化的时候，输出电压的变化典型值为3mV，最大值为50mV参数三：负载调整率负载发生变化时，输出电压也会相应的发生变化，一般是负载越重，输出电压会有所下降，负载越轻输出电压会有所上升。
负载调整率就是反应这种变化的一个量。
看7805的Data Sheet可知，在负载变化在5mA~1.5A时，输出电压的变化范围在10~50mV参数四：静态电流对于线性稳压器来说是一个非常重要的参数。
该电流为驱动大功率调整管所必须的，它不流向负载，而是直接流向地，因此该电流是越小越好。
三端稳压7805的参数
对于三端稳压器,最常用的有78X系列与79X系列。
比如应用范围广,7805顾名思义05就就是输出电压为5v,还可以微调,7805输出波纹很小。
内含过流与过载保护电路。
带散热片时能持续提供1A的电流,如果使用外围器件,它还能提供不通的电压与电流。
北京南电科技代理KEC产品线主推三端稳压、四端稳压系列产品,对应ST、ON的78、79系列TO-220AB产品,后厚散热片与纯铜引脚,散热效果更好。
性能完全不逊色st与ON,价格又更有优势。
7805引脚图(管脚图)
(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××,79×××系列。
附图给出了正、负稳压的典型电路。
〈正、负稳压7805电路〉
(2) 三端稳压器的型号规格与管脚分布。
例如:78M05三端稳压器可输出+5 V、0、5 A的稳定电压;7912三端稳压器可输出12V、1A的稳定电压。
(3) 外形及管脚分布,如附图1-25所示。
由7805,7905,7812组成的特殊的线性稳压电源
如图所示为一种特殊的电源电路。
该电路虽然简单,但可以从两个相同的次级绕组中产生出三组直流电压:+5V、-5V与+12V。
其特点就是:D2、D3跨接在E2、E3这两组交流电源之间,起着全波整流的作用。
78m05管脚参数
78m05管脚参数【实用版】目录1.管脚参数的概念2.78m05 管脚参数的具体内容3.78m05 管脚参数的应用4.78m05 管脚参数的注意事项正文一、管脚参数的概念管脚参数是指在电子元器件或设备中，各个引脚所具有的功能、电气特性以及与其他引脚之间的关系等信息。
这些信息对于电路设计和维修人员来说至关重要，因为它们直接影响到元器件或设备的性能和稳定性。
了解管脚参数有助于我们更好地利用元器件或设备，提高工作效率和减少故障发生的可能性。
二、78m05 管脚参数的具体内容78m05 是一种常见的三端稳压器，它的管脚参数如下：1.输入电压（Vin）：78m05 的输入电压范围为 1.5V 至 37V。
2.输出电压（Vout）：78m05 的输出电压为 5V。
3.电流（Iout）：78m05 的最大输出电流为 1.5A。
4.接地脚（GND）：该脚需要连接到地，以确保设备的正常工作。
5.电源负极（Vss）：该脚需要连接到负电源，以确保设备的正常工作。
三、78m05 管脚参数的应用在了解了 78m05 的管脚参数后，我们可以将其应用到实际电路中，例如：1.电源稳压：使用 78m05 可以将输入电压转换为稳定的 5V 输出电压，为电路中的其他元器件提供稳定的电源。
2.电流控制：通过调整输入电压和负载电阻，可以控制 78m05 的输出电流，以满足不同电路的需求。
3.电压监控：可以通过检测 78m05 的输出电压，实现对电路电压的实时监控，以便及时发现和解决问题。
四、78m05 管脚参数的注意事项在使用 78m05 时，需要注意以下几点：1.输入电压应稳定：输入电压的波动会影响 78m05 的输出电压，可能导致电路不稳定或元器件损坏。
2.负载电流不应超过最大值：超过最大输出电流会导致 78m05 过热，影响其使用寿命和稳定性。
3.合理布局电路：在设计电路时，应将 78m05 与其他元器件合理布局，以减少互相干扰的可能性。
常用稳压管型号参数大全
常用稳压管型号参数大全常用的稳压管型号参数包括工作电压范围、输出电压、输出电流、线性调整率、负载调整率、温度系数、引脚配置等。
下面是一些常见的稳压管型号及其参数介绍。
1.LM317LM317是一种经典的三端可调稳压器，工作电压范围为1.2V至37V，输出电流可达1.5A。
它具有很好的线性调整率和负载调整率，温度系数为0.01%/℃。
引脚配置为输入、地和输出。
2.LM7805LM7805是一种常用的5V固定正向稳压器，工作电压范围为7V至35V，输出电流为1.5A。
它具有较低的线性调整率和负载调整率，温度系数为0.04%/℃。
引脚配置为输入、地和输出。
3.LM1117LM1117是一种低压差三端稳压器，工作电压范围为1.25V至15V，输出电流为1A。
它具有较好的线性调整率和负载调整率，温度系数为0.2%/℃。
引脚配置为输入、地和输出。
4.LM1084LM1084是一种大电流可调稳压器，工作电压范围为1.25V至12V，输出电流可达5A。
它具有良好的线性调整率和负载调整率，温度系数为0.02%/℃。
引脚配置为输入、地和输出。
5.LT1083LT1083是一种超低压差可调稳压器，工作电压范围为1.25V至33V，输出电流可达7.5A。
它具有较高的线性调整率和负载调整率，温度系数为0.05%/℃。
引脚配置为输入、地和输出。
6.AMS1117AMS1117是一种超低压差三端稳压器，工作电压范围为1.5V至13V，输出电流为1A。
它具有很好的线性调整率和负载调整率，温度系数为0.5%/℃。
引脚配置为输入、地和输出。
以上是一些常用的稳压管型号及其参数介绍，根据具体的使用需求和应用场景，可以选择适合的稳压器型号。
三端集成稳压器
URE
F
R2 电压调节
I1 R1 240Ω
C1 Uo
100μF
C2 100μF
LM317 三 端 可 调 稳 压 器 ， 输 出 电 流 1.5A。图示典型应用的电路， C2滤去R2两 端的纹波电压，接入R1和R2使输出电压可调， 电压可调范围为1.25 ~ 37V。
LM317
Ui
1 IN OUT 3
0 30 V 连续可调电路
+ Ui +32 V C1
0.33 F
3 CW317 2
+ Uo
+
C2
1
R1
C3
120
1 F
10 F
R2
3 k
R3
D A 680
UA = – 1.25 V 当 R2 = 0 时，UO= 0 V
–10 V
3. 应用
Ui
LM317 3 IN OUT 2
ADJ I2 1
➢7805~18，VImax=35V，7905~18，VImax=-35V
• 5）输入电压必须大于VImin
➢78系列，VImin≥7V，79系列，VImin≤-7V
• 6）输出电流不能超过最大值IOmax • 7）加散热片
二、三端可调集成稳压器
• 三端固定输出集成稳压器主要用于固定输 出标准电压值的稳压电源中。虽然通过外 接电路元件，也可构成多种形式的可调稳 压电源，但稳压性能指标有所降低。
• 1、分类 • 分7800和7900两大系列 ； • 特点：
– 稳压性能良好，外围元件简单，安装调 试方便，价格低廉。
• 按输出电压分： – 5V、6V、9V、12V、15V、18V、24V等
三端可调节输出正电压稳压器LM317T资料
三端可调节输出正电压稳压器LM317是可调节3 端正电压稳压器，在输出电压范围为1.2 伏到37 伏时能够提供超过1.5 安的电流。
此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。
此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。
LM317服务于多种应用场合，包括局部稳压、卡上稳压。
该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。
* 输出电流超过1.5A *输出在1.2~37V 之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317 作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317 系列稳压块的型号很多：例如LM317HVH 、W317L 等。
电子爱好者经常用317 稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，Vo＝1.25 （1 ＋R2/R1 ）。
仅仅从公式本身看，R1、R2 的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1 和R2 的阻值是不能随意设定的。
首先317 稳压块的输出电压变化范围是Vo ＝1.25V —37V （高输出电压的317 稳压块如LM317HVA 、LM317 HVK 等，其输出电压变化范围是Vo ＝1.25V —45V ），所以R2/R1 的比值范围只能是0 —28.6 。
其次是317 稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA 。
由于317 稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA 。
当317 稳压块的输出电流小于其最小稳定工作电流时，317 稳压块就不能正常工作。
三端稳压7805和7905稳压原理及典型电路之欧阳学创编
三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修| 标签：稳压电压 tj 电路输出|字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC 型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
三端稳压块参数以及说明
三端稳压块参数以及说明常用电源的电源稳压器件如下：79L05负5V稳压器79L06负6V稳压器79L08负8V稳压器79L09负9V稳压器79L12负12V稳压器79L15负15V稳压器79L18负18V稳压器79L24负24V稳压器LM1575T-3.33.3V简易开关电源稳压器(1A)LM1575T-5.05V简易开关电源稳压器(1A)LM1575T-1212V简易开关电源稳压器(1A)LM1575T-1515V简易开关电源稳压器(1A)简易开关电源稳压器(1A可调1.23 to 37)LM1575HVT-3.33.3V简易开关电源稳压器(1A)LM1575HVT-5.05V简易开关电源稳压器(1A)LM1575HVT-1212V简易开关电源稳压器(1A)LM1575HVT-1515V简易开关电源稳压器(1A)LM1575HVT-ADJ简易开关电源稳压器(1A可调1.23 to 37)LM2575T-3.33.3V简易开关电源稳压器(1A)LM2575T-5.05V简易开关电源稳压器(1A)LM2575T-1212V简易开关电源稳压器(1A)LM2575T-1515V简易开关电源稳压器(1A)LM2575T-ADJ简易开关电源稳压器(1A可调1.23 to 37)LM2575HVT-3.33.3V简易开关电源稳压器(1A)LM2575HVT-5.05V简易开关电源稳压器(1A)12V简易开关电源稳压器(1A)LM2575HVT-1515V简易开关电源稳压器(1A)LM2575HVT-ADJ简易开关电源稳压器(1A可调1.23 to 37)LM2576T-3.33.3V简易开关电源稳压器(3A)LM2576T-5.05.0V简易开关电源稳压器(3A)LM2576T-1212V简易开关电源稳压器(3A)LM2576T-1515V简易开关电源稳压器(3A)LM2576T-ADJ简易开关电源稳压器(3A可调1.23V to 37V)LM2576HVT-3.33.3V简易开关电源稳压器(3A)LM2576HVT-5.05.0V简易开关电源稳压器(3A)LM2576HVT-1212V简易开关电源稳压器(3A)LM2576HVT-1515V简易开关电源稳压器(3A)LM2576HVT-ADJ简易开关电源稳压器(3A可调1.23V to 37V) LM2930T-5.05.0V低压差稳压器LM2930T-8.08.0V低压差稳压器LM2931AZ-5.05.0V低压差稳压器(TO-92)LM2931T-5.05.0V低压差稳压器LM2931CT3V to 29V低压差稳压器(TO-220,5PIN)LM2940CT-5.05.0V低压差稳压器LM2940CT-8.08.0V低压差稳压器LM2940CT-9.09.0V低压差稳压器LM2940CT-1010V低压差稳压器LM2940CT-1212V低压差稳压器LM2940CT-1515V低压差稳压器LM123K5V稳压器(3A)LM323K5V稳压器(3A)LM117K1.2V to 37V三端正可调稳压器(1.5A)LM317LZ1.2V to 37V三端正可调稳压器(0.1A)LM317T1.2V to 37V三端正可调稳压器(1.5A)LM317K1.2V to 37V三端正可调稳压器(1.5A)LM133K三端可调-1.2V to -37V稳压器(3.0A)LM333K三端可调-1.2V to -37V稳压器(3.0A)LM337K三端可调-1.2V to -37V稳压器(1.5A)LM337T三端可调-1.2V to -37V稳压器(1.5A)LM337LZ三端可调-1.2V to -37V稳压器(0.1A)LM150K三端可调1.2V to 32V稳压器(3A)LM350K三端可调1.2V to 32V稳压器(3A)LM350T三端可调1.2V to 32V稳压器(3A)LM138K三端正可调1.2V to 32V稳压器(5A) LM338T三端正可调1.2V to 32V稳压器(5A)LM338K三端正可调1.2V to 32V稳压器(5A)LM336-2.52.5V精密基准电压源LM336-5.05.0V精密基准电压源LM385-1.21.2V精密基准电压源LM385-2.52.5V精密基准电压源LM399H6.9999V精密基准电压源LM431ACZ精密可调2.5V to 36V基准稳压源LM723高精度可调2V to 37V稳压器LM105高精度可调4.5V to 40V稳压器LM305高精度可调4.5V to 40V稳压器MC14032.5V基准电压源MC34063充电控制器S G3524脉宽调制开关电源控制器TL431精密可调2.5V to 36V基准稳压源TL494脉宽调制开关电源控制器TL497频率调制开关电源控制器TL7705电池供电/欠压控制器7805正5V稳压器(1A)7806正6V稳压器(1A)7808正8V稳压器(1A)7809正9V稳压议（1A）7812正12V稳压器(1A)7815正15V稳压器(1A)7818正18V稳压器(1A)7824正24V稳压器(1A)7905负5V稳压器(1A)7906负6V稳压器(1A)7908负8V稳压器(1A)7909负9V稳压器（1A）7912负12V稳压器(1A)7915负15V稳压器(1A)7918负18V稳压器(1A)7924负24V稳压器(1A)78L05正5V稳压器78L06正6V稳压器78L08正8V稳压器78L09正9V稳压器78L12正12V稳压器78L15正15V稳压器78L18正18V稳压器78L24正24V稳压器。
78、79固定稳压器详解
78、79系列固定稳压器详解三端固定输出稳压器是将功率调整管、误差放大器、取样电路、保护电路等元器件做在一块芯片内，构成一个由不稳定输入端、稳定输出端和公共接地端的三脚集成电路，由于这种稳压集成电路（以下简称稳压IC）只有三个引脚，使用安装方便，保护功能完善，现市场价格十分低廉，在电子制作、物理实验、家用电器中，可以代替早期的分立元件稳压电路，制作实用电源和维修替换各类常用的稳压电源，应用相当广泛。
一、主要参数：三端固定稳压IC有正输出和负输出两种类型，正输出稳压IC有W78xx系列，W78Mxx系列，W78Lxx系列，负输出稳压IC有W79xx系列、W79Mxx系列、W79Lxx 系列，最常用的是正输出大电流的W78xx系列。
xx表示稳压值，例如：W7806表示稳定输出电压为6V，W7812表示稳定输出电压为12V。
它们的主要参数如附表所示。
附表：78、79系列稳压IC主要参数二、工作原理：以78xx系列稳压IC为例（其他稳压IC原理大同小异）简述其工作原理。
它是一种串联调整式稳压器，原理方框图如图（1），它与一般分立元件组成的稳压器的电路结构、工作原理（原理方框图如图（2））是十分相似的，不同的是增加了启动电路，恒流源以及各种保护电路（相同部分本文不再叙述）。
下面简述增加部分的原理、作用。
电源接通后，启动电路工作，为恒流源、基准电压、比较放大电路建立工作点（当正常工作后启动电路不起作用）。
恒流源的设置，为基准电压和比较放大电路提供了稳定的工作条件，使其不受输入电压的影响，保证稳压IC能在较大的电压变化范围内正常工作。
短路、过流保护电路是由RA与内电路组成、当输出电流超过额定值时，流过RA的电流所产生的压降将超过0.6 V，内部相关电路导通工作，使调整管基极电流减小，从而使输出电流减小。
过热保护电路是由芯片内具有正温度系数的扩散电阻和具有负温度系数的PN结构成，当温度较低时不影响调整管工作，当芯片温度超过临界值时，相关电路工作，控制调整管基极，使输出电流减小，芯片功耗降低，温度降低，达到过热保护之目的。
三端可调节输出正电压稳压器LM317T
三端可调节输出正电压稳压器LM317是可调节3端正电压稳压器，在输出电压范围为1.2伏到37伏时能够提供超过1.5安的电流。
此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。
此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。
LM317服务于多种应用场合，包括局部稳压、卡上稳压。
该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。
*输出电流超过1.5A*输出在1.2~37V之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317系列稳压块的型号很多：例如LM317HVH、W317L等。
电子爱好者经常用317稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，Vo＝1.25（1＋R2/R1）。
仅仅从公式本身看，R1、R2的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。
首先317稳压块的输出电压变化范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo＝1.25V—45V），所以R2/R1的比值范围只能是0—28.6。
其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA。
由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。
当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。
当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。
1117c 芯片参数
1117c 芯片参数
1117c是一款固定电压三端集成稳压器芯片，其参数如下：
输入电压为9V，输出电压为1.2V-24V，在输入电压与输出电压之间压差为1V时，最大输出电流为1.5A。
它具有输出电压精度高、温度范围宽、电路简单、易于制造集成电路、安装方便等优点。
同时，它也有稳压电路的拓扑结构，在输入电压发生变化时，输出电压比较稳定，不易受负载变化的影响。
此外，它的封装形式有多种，如双列直插式、贴片式等，可以满足不同产品的需求。
在应用时，通常与外接电容、限流电阻、滤波电容等元件配合使用，以提高性能。
需要注意的是，在使用过程中，该芯片需要防止强烈的震动、冲击、高温和过高的湿度。
同时，为了安全起见，建议在输出端接上适当的去耦电容。
三端稳压7805的参数
对于三端稳压器，最常用的有78X 系列与79X 系列。
比如应用范围广，7805顾名思义 05就就是输出电压为 5v,还可以微调,7805输出波纹很小。
内含过流与过载保护电路。
带散 热片时能持续提供1A 的电流，如果使用外围器件，它还能提供不通的电压与电流。
北京南电科技代理 KEC 产品线主推三端稳压、 四端稳压系列产品，对应ST 、ON 的78、 79系列TO-220AB 产品，后厚散热片与纯铜引脚，散热效果更好。
性能完全不逊色 st 与ON ， 价格又更有优势。
7805引脚图(管脚图)(1)集成三端稳压器根据稳定电压的正、负极性分为 78XXX 79 xxx 系列。
附图给出了正、负稳压的典型电路。
/I H二kJ\__ 1 -----------------------------OUTPUTS 2PAK (Any Typa)阳00系列管加定义TO-22-0 (Any Type) TO^20FFTO-220FM2? OUTPUT二&R0UMC 3 pipurTO -3例如:78M05三端稳压器可输出+5 V 、0、5 A 的稳定电压;7912三端稳压器可输出 12V 、 1A的稳定电压。
(3)外形及管脚分布,如附图1-25所示。
〈正、负稳压7805电路〉(2)三端稳压器的型号规格与管脚分布。
TO-220裁爭：丧示输岀电圧和亨母：W 水输出載扎电訛的Cffl 曲表1-L7J附表1 -17三端稳压器输出电流字母養示法LM氐宇)SH F0.1 A 0 .5 Ai A2A1UA*_■入# INPUT 2 血 GXD? 間|lh OL7TPLTVT>◎正稳圧VD(b)负梯压由7805,7905,7812 组成的特殊的线性稳压电源如图所示为一种特殊的电源电路。
该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V与+12V。
其特点就是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。
三端稳压的参数
对于,最常用的有78X系列和79X系列;比如应用范围广,7805顾名思义05就是输出电压为5v,还可以微调,7805输出波纹很小;内含过流和过载保护电路;带散热片时能持续提供
1A的电流,如果使用外围器件,它还能提供不通的电压和电流;
北京南电科技代理产品线主推三端稳压、四端稳压系列产品,对应ST、ON的78、79系列TO-220AB产品,后厚散热片和纯铜引脚,散热效果更好;性能完全不逊色st和ON,价格又更有优势;
7805引脚图管脚图
1 集成三端稳压器根据稳定电压的正、负极性分为78×××,79×××系列;附图给出了正、负稳压的典型电路;
〈正、负稳压7805电路〉
2 规格和管脚分布;
例如：78M05三端稳压器可输出+5 V、A的稳定电压;7912三端稳压器可输出12V、1A的稳定电压; 3 外形及管脚分布,如附图1-25所示;
由7805,7905,7812组成的特殊的线性稳压电源
如图所示为一种特殊的电源电路;该电路虽然简单,但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V和+12V;其特点是：D2、D3跨接在E2、E3这两组交流电源之间,起着全波整流的作用;。
LM317参数
LM317 参数LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过 6 英寸（约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介可调整输出电压低到1.2V。
保证1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围LM117/LM317 1.25V 至37V 连续可调。
其封装形式如下：绝对最大额定值符号参数值单位VI-O 输入－输出电压差40 VIO 输出电流内部限制Top 工作结温LM117 -55到150 ℃LM217 -25到150LM317 0到125Ptot 功耗内部限制Tstg 储存温度-65到150 ℃引脚图（顶视）注：输入至少要比输出高2V，否则不能调压。
输入电要最高不能超过40V吧。
输出电流最好不超过1A。
输入12V的话，输出最高就是10V左右。
由于它内部还是线性稳压，因此功耗比较大。
当输入输入电压差比较大且输出电流也比较大时，注意317的功耗不要过大。
一般加散热片后功耗也不超过20W。
因此压差大时建议分档调压。
