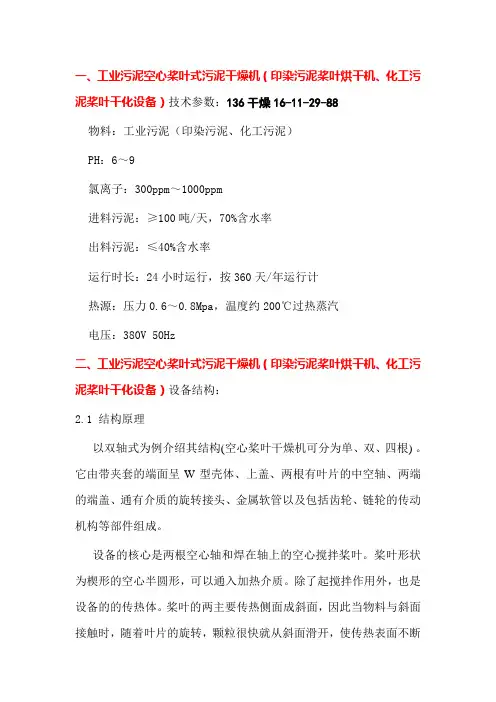

一、工业污泥空心桨叶式污泥干燥机（印染污泥桨叶烘干机、化工污泥桨叶干化设备）技术参数：136干燥16-11-29-88物料：工业污泥（印染污泥、化工污泥）PH：6～9氯离子：300ppm～1000ppm进料污泥：≥100吨/天，70%含水率出料污泥：≤40%含水率运行时长：24小时运行，按360天/年运行计热源：压力0.6～0.8Mpa，温度约200℃过热蒸汽电压：380V 50Hz二、工业污泥空心桨叶式污泥干燥机（印染污泥桨叶烘干机、化工污泥桨叶干化设备）设备结构：2.1 结构原理以双轴式为例介绍其结构(空心桨叶干燥机可分为单、双、四根) 。

它由带夹套的端面呈W型壳体、上盖、两根有叶片的中空轴、两端的端盖、通有介质的旋转接头、金属软管以及包括齿轮、链轮的传动机构等部件组成。

设备的核心是两根空心轴和焊在轴上的空心搅拌桨叶。

桨叶形状为楔形的空心半圆形，可以通入加热介质。

除了起搅拌作用外，也是设备的的传热体。

桨叶的两主要传热侧面成斜面，因此当物料与斜面接触时，随着叶片的旋转，颗粒很快就从斜面滑开，使传热表面不断更新，强化了传热。

在桨叶的三角形底部设有刮板，以将沉积于壳底的物料刮起，防止产生死角。

桨叶的排布和各部位尺寸均有一定要求，而且在进料区、干燥区、排料区除桨叶外，另设有辅助机构，以保证整机操作稳定，干燥均匀。

此外，停留时间亦可调节。

空心桨叶干燥机传热面有叶片、搅拌轴、壁面等几部分，而且叶片的传热面积占很大一部分，所以设备结构紧凑，单位容积传热面积大。

另外，搅拌、混合使物料剧烈翻动，从而获得很高的传热系数，因此占地面积和空间都很小，节省了厂房基建费用。

干燥过程气体用量少，流速低，被气体带走的粉尘量少，所以干燥后气体粉尘回收方便，回收设备体积小，可以节省设备投资。

对于需要回收溶剂的干燥过程，可以大大提高溶剂浓度。

由于桨叶结构特殊，物料在干燥过程中交替收到挤压和松弛，强化了干燥。

干燥室内物料的充满率很高，可以达到80%－90%,物料的停留时间通过调节加料速度、搅拌轴转速、物料充满度等参数可调，从几分钟到几小时内任意调节。

工业固废垃圾烘干处理设备,化工废渣专用桨叶干燥机

项目概述：化工废渣是指化学工业生产过程中产生的固体和泥浆状废物。

包括化工生产过程中产生的不合格的产品、不能出售的副产品、反应釜底料、滤饼渣、废催化剂等。

企业常州市干燥设备有限公司实力制造：工业固废垃圾烘干处理设备，化工废渣专用桨叶干燥机，工业固废垃圾干燥机，化工废渣烘干机。

先进的工艺、精密的结构、美观的外形、优异的性能,均达到国内先进水平，质量保证，公司备有现货和样机，可提供来料试验，您的满意就是我们的追求，欢迎KJG系列空心桨叶干燥机（工业固废垃圾烘干处理设备，化工废渣专用桨叶干燥机，工业固废垃圾干燥机，化工废渣烘干机）联系人：顾一三六一六一一二九八八。

工业固废垃圾烘干处理设备，化工废渣专用桨叶干燥机，工业固废垃圾干燥机，化工废渣烘干机的简介：空心桨叶干燥机主要由带有夹套的W形壳体和两根空心桨叶轴及传动装置组成。

轴上排列着中空叶片，轴端装有热介质导入的旋转接头。

干燥水分所需的热量由带有夹套的W形槽的内壁和中空叶片壁传导给物料。

物料在干燥过程中，带有中空叶片的空心轴在给物料加热的同时又对物料进行搅拌，从而进行加热面的更新。

是一种连续传导加热干燥机。

加热介质为蒸汽，热水或导热油。

加热介质通入壳体夹套内和两根空心桨叶轴中，以传导加热的方式对物料进行加热干燥，不同的物料空心桨叶轴结构有所不同。

物料由加料口加入，在两根空心桨叶轴内的搅拌作用下，更新介面，同时推进物料至出料口，被干燥的物料由出料口排出。

工业固废垃圾烘干处理设备，化工废渣专用桨叶干燥机，工业固废垃圾干燥机，化工废渣烘干机的性能特点：(1) . 设备结构紧凑，污泥烘干机装置占地面积小。

干燥所需热量主要是由排列于空心轴上的空心叶片壁面提供，而夹套壁面的传热量只占少部分。

所以单位体积设备的传热面大，可节省设备占地面积，减少基建投资。

(2) . 热量利用率高。

污泥干燥机采用传导加热方式进行加热，所有传热面均被物料覆盖，减少了热量损失；热量利用率可达85% 以上。

污泥干燥固化装置,环保污泥空心桨叶烘干机

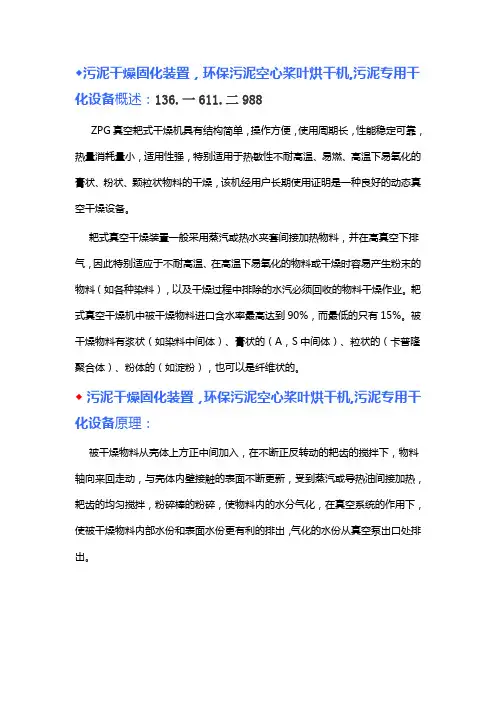

◆污泥干燥固化装置，环保污泥空心桨叶烘干机,污泥专用干化设备概述：136.一611.二988ZPG真空耙式干燥机具有结构简单，操作方便，使用周期长，性能稳定可靠，热量消耗量小，适用性强，特别适用于热敏性不耐高温、易燃、高温下易氧化的膏状、粉状、颗粒状物料的干燥，该机经用户长期使用证明是一种良好的动态真空干燥设备。

耙式真空干燥装置一般采用蒸汽或热水夹套间接加热物料，并在高真空下排气，因此特别适应于不耐高温、在高温下易氧化的物料或干燥时容易产生粉末的物料（如各种染料），以及干燥过程中排除的水汽必须回收的物料干燥作业。

耙式真空干燥机中被干燥物料进口含水率最高达到90%，而最低的只有15%。

被干燥物料有浆状（如染料中间体）、膏状的（A，S中间体）、粒状的（卡普隆聚合体）、粉体的（如淀粉），也可以是纤维状的。

◆污泥干燥固化装置，环保污泥空心桨叶烘干机,污泥专用干化设备原理：被干燥物料从壳体上方正中间加入，在不断正反转动的耙齿的搅拌下，物料轴向来回走动，与壳体内壁接触的表面不断更新，受到蒸汽或导热油间接加热，耙齿的均匀搅拌，粉碎棒的粉碎，使物料内的水分气化，在真空系统的作用下，使被干燥物料内部水份和表面水份更有利的排出，气化的水份从真空泵出口处排出。

◆污泥干燥固化装置，环保污泥空心桨叶烘干机,污泥专用干化设备设备特点：1、本机可由真空系统、溶媒回收系统（选配）、加热/冷却循环系统组成；2、采用大面积夹层加热方式，传热面大，热效率高；3、装置搅拌，使物料在筒内形成连续循环状态，进一步提高了物料受热的均匀度，从而可顺利进行粉状、颗粒状、浆状、膏状、糊状物料的干燥；4、特殊出料口设计，使出料口更加密封和不容易积料，并且出料方便；5、密封分为机封和填料密封两种，特殊的设计保证了密封性和使用寿命；6、轴、耙叶的特殊加工，大大保证了轴的强度和同心度，根据用户要求选配在轴内通介质和增加振击装置。

◆污泥干燥固化装置，环保污泥空心桨叶烘干机,污泥专用干化设备技术参数：◆污泥干燥固化装置，环保污泥空心桨叶烘干机,污泥专用干化设备操作流程：1、检查机体各传动部件、密封部件是否完好；筒体内是否清理干净；检查抽真空吸口滤头是否干净。

电镀污泥空心桨叶干燥机,电镀污泥双轴空心桨叶烘干机

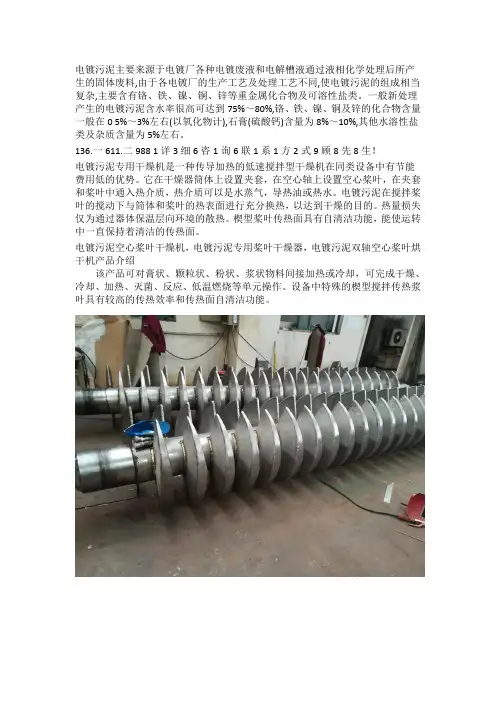

电镀污泥主要来源于电镀厂各种电镀废液和电解槽液通过液相化学处理后所产生的固体废料,由于各电镀厂的生产工艺及处理工艺不同,使电镀污泥的组成相当复杂,主要含有铬、铁、镍、铜、锌等重金属化合物及可溶性盐类。

一般新处理产生的电镀污泥含水率很高可达到75%～80%,铬、铁、镍、铜及锌的化合物含量一般在0 5%～3%左右(以氧化物计),石膏(硫酸钙)含量为8%～10%,其他水溶性盐类及杂质含量为5%左右。

136.一611.二988 1详3细6咨1询6联1系1方2式9顾8先8生！电镀污泥专用干燥机是一种传导加热的低速搅拌型干燥机在同类设备中有节能费用低的优势。

它在干燥器筒体上设置夹套，在空心轴上设置空心桨叶，在夹套和桨叶中通入热介质，热介质可以是水蒸气，导热油或热水。

电镀污泥在搅拌桨叶的搅动下与筒体和桨叶的热表面进行充分换热，以达到干燥的目的。

热量损失仅为通过器体保温层向环境的散热。

楔型桨叶传热面具有自清洁功能，能使运转中一直保持着清洁的传热面。

电镀污泥空心桨叶干燥机，电镀污泥专用桨叶干燥器，电镀污泥双轴空心桨叶烘干机产品介绍该产品可对膏状、颗粒状、粉状、浆状物料间接加热或冷却，可完成干燥、冷却、加热、灭菌、反应、低温燃烧等单元操作。

设备中特殊的楔型搅拌传热浆叶具有较高的传热效率和传热面自清洁功能。

电镀污泥空心桨叶干燥机，电镀污泥专用桨叶干燥器，电镀污泥双轴空心桨叶烘干机工作原理空心轴上密集排列着楔型中空浆叶，热介质经空心轴流经浆叶。

单位有效容积内传热面积很大，热介质温度从-40℃到320℃，可以是水蒸汽，也可以是液体型：如热水、导热油等。

间接传导加热，没有携带空气带走热量，热量均用来加热物料。

热量损失仅为通过器体保温层向环境的散热。

楔型浆叶传热面具有自清洁功能。

物料颗粒与楔型面的相对运动产生洗刷作用，能够洗刷掉楔型面上附着物料，使运转中一直保持着清洁的传热面。

浆叶干燥机的壳体为Ω型，壳体内一般安排二到四根空心搅拌轴。

污泥脱水干化设备,污泥烘干设备选型推荐

随着城市的快速发展，污泥成为了城市步向绿色环保的阻碍，所以干燥污泥被各省市所重视，伴随着污泥干燥机械化的设备加快生产，由于污泥水分高、粘性大等诸多不利条件，很难实现工业应用，所以不被重视，但是长期不清理的话，会污染环境，也会导致一些寄生虫的产生，传染疾病。

现在国民经济有了迅猛的发展，市场形势也发生了很大变化。

污泥加工的深度和广度都在快速发展，如何提高污泥的附加值，污泥的综合利用也成为了迫切需要研究的问题。

应运而生的污泥烘干机设备在烘干行业也得到了迅猛发展，投资污泥干燥机有大的经济效益又有良好的社会效益，既保护了生态环境获得经济收益同时又响应国家节能减排政策。

污泥脱水干化设备,污泥烘干设备，污泥桨叶干燥机选型推荐：污泥脱水干化设备,污泥烘干设备，污泥回转窑干燥机选型推荐：污泥脱水干化设备,污泥烘干设备，污泥真空耙式干燥机选型推荐：成熟好品质污泥脱水干化设备,污泥烘干设备，污泥干燥机,节能型污泥干燥机,常州市干燥设备有限公司提供专业定制。

拥有高品质,优质的售后服务,是您们明智之选。

我公司备有现货和样机,可提供来料试验,欢迎您的来电咨询微信/电话：136.一611.二988。

一、污泥脱水干化设备,污泥烘干设备，污泥干燥机产品概述：真空耙式真空干燥机也称为耙式真空干燥机，是动态传导型真空类干燥设备，随着真空耙式干燥机应用延伸，产生了一系列专用变型设备，有轴热式真空耙式干燥机、真空桨叶干燥机、真空螺带干燥机等。

真空耙式干燥机采用夹套加热和夹套加空芯轴、耙臂共同加热两种加热方式，适用于需要在真空条件下、干燥过程中物料易团聚、结块的松散物料的干燥、溶剂回收工艺。

真空耙式干燥机一般配置冷凝器、溶剂接收罐、真空泵、控制柜等。

热媒可根据工艺条件选用热水、导热油、蒸汽等加热方式。

也可与浓缩设备等组合为特殊用途的装置。

设备配置请咨询常州市力度干燥设备有限公司技术部。

基本型真空耙式干燥机：具备动态真空干燥设备的所有特征，在溶剂蒸发过程中搅拌物料。

空心桨叶干燥机深度剖析讲解

空心桨叶深度剖析一、空心桨叶干燥的原理与主要技术特征空心桨叶干燥器由带夹套的端面呈W型壳体、上盖、有叶片的中空轴、两端的端盖、通有热介质的旋转接头、金属软管以及包括齿轮、链轮的传动机构等部件组成。

设备的核心是空心轴（可分为单、双、四根）和焊在轴上的空心搅拌桨叶。

在污泥干化工艺中一般为双轴。

桨叶形状为楔形的空心半圆，可以通加热介质。

除了起搅拌作用外，也是设备的传热体，桨叶的两主要传热侧面呈斜面，因此当物料与斜面接触时，随着叶片的旋转，颗粒很快就从斜面滑开，使传热表面不断更新。

干燥器为连续运行。

两主轴配置时，旋转方向相反。

主轴转速较低，线速度低于 2 m/s。

主轴、桨叶以及W形槽（包括壳体的上方高于桨叶外径一定距离的部分）均为中空，中间通入热流体。

干燥器的上部穹顶不加热，用于开设检查窗，连接风道、管线等。

在顶盖的中部设置抽气口，以微负压方式抽取蒸发的水蒸气。

换热方式为热传导，仅在抽取负压时流入少量的环境空气，气体与物料运动方向为错流。

物料在干燥器内的停留时间较长。
