氧气充装工艺流程图及
液氧充装站氧气充装操作(最新版)
( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改液氧充装站氧气充装操作(最新版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.液氧充装站氧气充装操作(最新版)液氧充装站是指以液氧为原料，储存在低温液体储罐中，通过低温液体泵加压，气化器气化，充装台充装，最终以钢瓶包装的单位。
为了规范生产，安全生产，保证质量，制定本操作规程。
一、充装前的检查1.1空瓶的检查。
按照“氧气瓶验气制度、方法、流程”检验。
1.2充装台充装附件的检查。
按“充装台附件安全检查巡检表”执行。
1.3低温液体储罐的检查。
罐内压力低于0.5Mpa高于0.8Mpa不能充装，如低于0.5Mpa时需给罐内增压,高于0.8Mpa需排压后方能充装。
填写“设备（施）巡检表”。
1.4泵变速器油面的检查。
是否在规定油面线内，如低，需加油后再开机。
二、冷泵开泵之前，泵需要预冷5--10分钟，先打开泵头回气阀，再打开储罐的出液阀。
三、充瓶准备3.1钢瓶检查与验气；3.2钢瓶就位，用防倒链固定钢瓶；3.3置换管道，稍开充装总阀及各充装小阀，吹扫管道内空气约30秒关闭。
3.4钢瓶装卡具，打开该组钢瓶的阀门，再打开该组的充装排阀门，关闭另一组阀门准备充装。
四、开机泵头预冷后，可见泵头两端结满白霜。
先启动电机，等电机运转正常后，接通调速器电源，均匀的将转速调到700---800转/分钟。
此时，若泵发出“啪啪”的声音，压力逐渐上升，证明泵已经正常工作，可以开始充装。

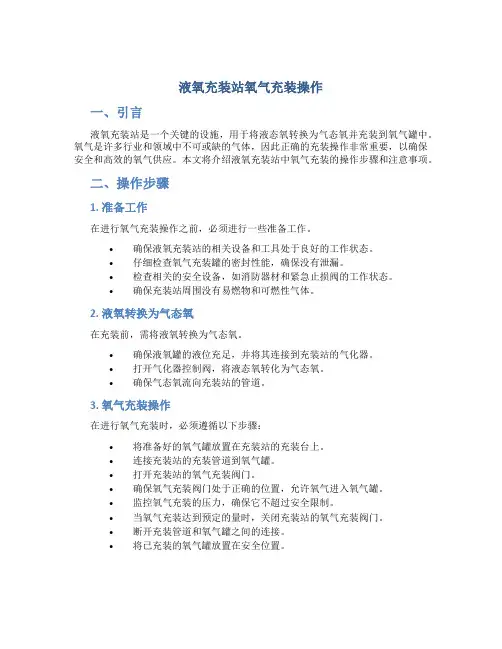

液氧充装站氧气充装操作
液氧充装站氧气充装操作一、引言液氧充装站是一个关键的设施，用于将液态氧转换为气态氧并充装到氧气罐中。
氧气是许多行业和领域中不可或缺的气体，因此正确的充装操作非常重要，以确保安全和高效的氧气供应。
本文将介绍液氧充装站中氧气充装的操作步骤和注意事项。
二、操作步骤1. 准备工作在进行氧气充装操作之前，必须进行一些准备工作。
•确保液氧充装站的相关设备和工具处于良好的工作状态。
•仔细检查氧气充装罐的密封性能，确保没有泄漏。
•检查相关的安全设备，如消防器材和紧急止损阀的工作状态。
•确保充装站周围没有易燃物和可燃性气体。
2. 液氧转换为气态氧在充装前，需将液氧转换为气态氧。
•确保液氧罐的液位充足，并将其连接到充装站的气化器。
•打开气化器控制阀，将液态氧转化为气态氧。
•确保气态氧流向充装站的管道。
3. 氧气充装操作在进行氧气充装时，必须遵循以下步骤：•将准备好的氧气罐放置在充装站的充装台上。
•连接充装站的充装管道到氧气罐。
•打开充装站的氧气充装阀门。
•确保氧气充装阀门处于正确的位置，允许氧气进入氧气罐。
•监控氧气充装的压力，确保它不超过安全限制。
•当氧气充装达到预定的量时，关闭充装站的氧气充装阀门。
•断开充装管道和氧气罐之间的连接。
•将已充装的氧气罐放置在安全位置。
三、操作注意事项在进行液氧充装站氧气充装操作时，应注意以下事项：1.安全性第一：必须正确佩戴个人防护装备，如手套和安全面具。
同时，确保操作人员受过相关培训，并了解操作规程和应急措施。
2.防止泄漏：在充装过程中，应密切注意氧气罐和管道的密封性能，确保没有氧气泄漏。
如发现泄漏，应立即采取措施进行修复。
3.控制压力：充装过程中，必须定期监测氧气充装的压力，并确保它在安全范围内。
过高的压力可能会导致罐爆炸，过低的压力则可能导致氧气无法正常充装。
4.热源和可燃物：液氧具有极高的氧化性，因此充装站周围必须禁止任何明火和热源，并且要远离任何可燃物或易燃气体。
5.紧急处理措施：在充装过程中，操作人员应了解紧急处理措施，如发生火灾或泄漏情况，必须立即采取适当的措施，如切断气源或呼叫专业人员。
氧气充装台操作规程

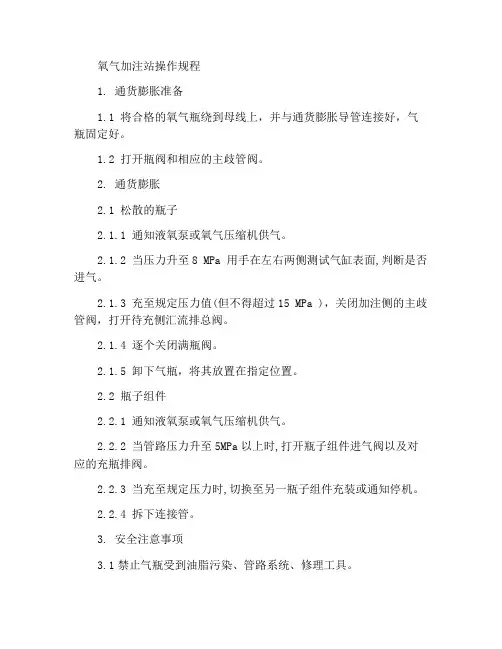

氧气加注站操作规程
1. 通货膨胀准备
1.1 将合格的氧气瓶绕到母线上，并与通货膨胀导管连接好，气瓶固定好。
1.2 打开瓶阀和相应的主歧管阀。
2. 通货膨胀
2.1 松散的瓶子
2.1.1 通知液氧泵或氧气压缩机供气。
2.1.2 当压力升至8 MPa 用手在左右两侧测试气缸表面,判断是否进气。
2.1.3 充至规定压力值(但不得超过15 MPa )，关闭加注侧的主歧管阀，打开待充侧汇流排总阀。
2.1.4 逐个关闭满瓶阀。
2.1.5 卸下气瓶，将其放置在指定位置。
2.2 瓶子组件
2.2.1 通知液氧泵或氧气压缩机供气。
2.2.2 当管路压力升至5MPa以上时,打开瓶子组件进气阀以及对应的充瓶排阀。
2.2.3 当充至规定压力时,切换至另一瓶子组件充装或通知停机。
2.2.4 拆下连接管。
3. 安全注意事项
3.1禁止气瓶受到油脂污染、管路系统、修理工具。
3.2禁止在充气或加压时修理气瓶、紧固连接件，必须将气瓶卸下，盘至指定地点，放出余气后交专业人员修理。
3.3 开启、关闭阀门必须缓慢，防止气体绝热压缩引起的高温。
3.4 无超压填充。
4. 当母线压力充至额定压力时10%以上时，禁止再插入空瓶进行
充装。
氧气瓶充装操作流程
一、气瓶充装操作人员必须按有关规定的要求取得永久气体充装作业的《特种设备作业人员证》后方可进行充装作业，未取得《种设备作业人员证》的不得独立进行操作。
二、气瓶充装必须再次检查，确认需充装的气瓶是经过气瓶充装前检查合格或妥善处理过的。
三、严格按《永久气体气瓶充装规定》GB14194的规定，严禁充装存在下列情况的气瓶：1.不是我厂自有产权的气瓶；2.不具有“气瓶制造许可证”单位生产的；3.进口气瓶未经安全监察机构批准认可的；4.需充装气瓶原始制造钢印标记非氧气的或模糊不清、无法辨认的；5.颜色标记不符合GB7144的规定或严重污损、脱落、难以辨认的；6.超过使用年限的（钢质无缝气瓶30年，铝合金气瓶20年）；7.超过检验周期的；8.气瓶表面有损伤和气瓶附件不全或不符合规定的；9.气瓶生产国的政府已宣布报废的；10.经过改装的非氧气气瓶；11.气瓶表面及附件沾有油脂的；12.余气检查非氧气的。
四、充装操作人员必须按要求正确穿戴劳防用品。
五、充装排上的阀门、充装软管、连接阀、压力表、安全阀等应处于完好状态和定期效验。
六、将气瓶推入充装汇流排内，并连接好充气软管，瓶阀连接螺纹应不少于4至5个螺纹。
七、气瓶充装前，首先用氧气换掉汇流排中的空气，以保证气体的质量。
（新瓶或无余压的需要抽真空后才能进行充装）八、打开气瓶上的瓶阀，检查连接部位是否漏气，如有及时处理。
九、气瓶在充装汇流排上一切正常后，方可启动低温液体泵。
低温液的转速调节应与所充装气瓶数量相匹配，气瓶的充装流量不得大于8M3/h，确保每排气瓶的充装时间不少于30分钟。
低温液体泵的操作详见操作规范。
十、待充装总管的压力高于气瓶剩余压力时，缓缓开启充装排的进气阀门，气体进入气瓶。
十一、从充气开始，随时观察压力的变化情况，当压力升至7MPa时分别检查一次瓶体的温度变化情况和瓶阀连接处是否有漏气。
十二、在检查中发现有气瓶不进气（手摸气瓶壁没有升温现象）或漏气的；关闭充装连接气瓶的管道阀门，关闭气瓶阀门，拆下气瓶处理。
氧气、氩气、氮气气瓶充装操作规程
氧气、氩气、氮气气瓶充装操作规程一、安全要求1. 操作人员必须经过相应的培训，并具有相应的操作证件。
2. 确保充装操作环境良好，无明火、可燃物及其他危险物品。
3. 操作前必须检查气瓶阀门、底座等设备是否完好，无泄漏现象。
4. 操作时需戴好个人防护装备，如手套、安全眼镜等。
5. 操作中不得将气瓶倒立、撞击、过度挤压等，以免引起泄漏或爆炸。
6. 遇到气瓶泄漏或其他事故情况时，应立即停止操作，采取相应的应急措施。
二、操作步骤1. 准备工作(1) 确保操作环境良好，无明火、可燃物及其他危险物品。
(2) 检查气瓶阀门、底座等设备是否完好，无泄漏现象。
(3) 将气瓶放置于设备上，固定好底座，确保稳定。
2. 连接设备(1) 将充装设备与气瓶阀门连接，确保紧固可靠。
(2) 打开充装设备的主气阀，排空管路中的杂气。
(3) 检查排空气流是否正常，无异常情况。
3. 充装操作(1) 打开气瓶阀门，使气体流入充装设备。
(2) 根据需要设定充装压力，确保在规定范围内。
(3) 观察压力表指示，当达到设定压力时，关闭充装设备的主气阀。
4. 检查充装质量(1) 关闭气瓶阀门，断开与充装设备的连接。
(2) 使用检漏器检查充装口和气瓶阀门是否有泄漏。
(3) 若检测到泄漏现象，需重新充装或更换设备。
5. 记录和存储(1) 记录充装日期、充装数量、充装压力等信息。
(2) 将充装的气瓶妥善存放，放置于通风干燥的地方，远离热源和可燃品。
三、操作注意事项1. 操作人员必须具备足够的专业知识和技能，且持有相应的操作证件。
2. 在进行充装操作前，必须检查气瓶阀门、底座等设备是否完好并无泄漏。
3. 充装设备必须与气瓶阀门连接紧固可靠，充装过程中不得移动或撞击气瓶。
4. 充装操作时，操作人员需佩戴个人防护装备，如手套、安全眼镜等，以确保人身安全。
5. 若发现气瓶泄漏或其他事故情况，应立即停止操作，并采取相应的应急处理措施。
6. 充装后必须检查充装口和气瓶阀门是否有泄漏现象，确保充装质量。
氧气充填工操作规程
氧气充填工操作规程一、目的与范围本规程的目的是规范氧气充填工操作流程，确保操作过程安全可靠。
适用于所有进行氧气充填作业的操作人员。
二、工作前准备1.工作环境：确保充填区域通风良好，没有明火，不得吸烟。
2.检查设备：检查充填设备和管道系统是否正常工作，是否有泄漏、损坏等情况。
3.安全防护：戴上安全眼镜、耳塞、手套和护腿，确保人身安全。
4.危险警示：设置明显的警示标志，提醒周围人员注意安全。
三、操作步骤1.启动设备：按照设备操作手册要求，正确启动充填设备。
检查压力表、温度表是否正常工作。
2.准备氧气瓶：检查氧气瓶是否完好无损，气阀是否正常开闭。
清理氧气瓶上的灰尘和污垢。
3.连接氧气瓶：将氧气瓶与充填设备连接，确保连接口密封可靠。
检查连接管路是否有漏气。
4.调节压力：根据充填工艺要求，调节充填设备的压力和流量，确保充填过程稳定。
5.开始充填：打开充填设备的开关，开始充填氧气。
观察压力表和流量表，确保充填过程正常。
6.充填完毕：根据充填设备提示或工艺要求，关闭充填设备，停止充填氧气。
7.断开连接：关闭氧气瓶上的气阀，断开充填设备与氧气瓶的连接。
确保气阀关闭严密，防止氧气泄漏。
8.清洗设备：根据设备操作手册要求，进行设备的清洗和维护。
清洗过程中严禁使用腐蚀性物质和易燃材料。
四、安全注意事项1.防火：充填现场严禁明火，操作人员不得吸烟。
2.防静电：操作人员应穿防静电服，并注意防止静电积聚和释放，避免引起火灾或爆炸事故。
3.泄漏处理：一旦发现氧气泄漏，应立即停止充填操作，采取应急措施，迅速疏散周围人员，并报告相关负责人。
4.高压警示：操作人员不得用手直接接触高压设备和管路，避免发生危险事故。
5.个人保护：操作人员应佩戴个人防护装备，如安全眼镜、耳塞、防静电手套等，保护自己的安全。
6.学习培训：所有操作人员应定期进行安全培训和技术学习，提高操作能力和安全意识。
五、事故处理1.发生事故：一旦发生事故，操作人员应立即停止充填操作，保护好自己的安全，并迅速向相关负责人报告。
充装工艺流程图
充装工艺流程图充装工艺流程图是指将某种物质装入容器或包装中的一系列操作步骤的图示化表示。
下面是一个充装工艺流程图的示例，共分为五个主要步骤：准备工作、容器清洗、灌装准备、灌装操作和封装。
首先，准备工作阶段包括下列步骤。
首先，操作人员需穿戴适当的工作服和防护装备，并进行必要的培训和安全教育。
其次，需要准备好所需的物料和设备，如容器、灌装机、清洗剂等。
最后，根据需要确定充装操作的数量和频率。
第二步是容器清洗。
首先，将所需的容器在清洗设备上进行清洗，这可以去除容器表面的污垢和残留物。
清洗剂可以根据需要选择性使用，并确保使用合适的浓度。
操作人员需要按照设备的说明书执行清洗程序，并确保容器清洗彻底干净。
第三步是灌装准备。
此步骤包括下列步骤。
首先，将准备好的容器放置在灌装机上，并进行调整以适应不同的容器尺寸。
然后，根据充装要求设置好机器参数，例如充装量和充装速度。
导流管和阀门等组件也需要按要求进行连接。
第四步是灌装操作。
操作人员需要按照设备的操作规程执行灌装程序。
这可以通过自动化控制系统或手动操作完成。
在灌装过程中，操作人员需要及时观察和监控充装机的运行状态，确保充装的准确性和稳定性。
如果发现任何异常情况，需要及时采取措施进行修复。
最后一步是封装。
灌装完成后，容器需要进行封装以保证充装物的密封性和安全性。
根据具体要求，可以使用塑料薄膜、铝箔或其他封装材料进行封装。
操作人员需要按照设备的指示进行封装操作，并确保封装效果良好。
封装完成后，可以对封装容器进行标识和打码，以方便追溯和识别。
总结而言，一个充装工艺流程图可以有效地展示出充装操作的每个步骤和相应的操作细节。
通过清晰明了的图示表示，可以帮助操作人员更好地理解和执行充装工艺，提高工作效率和质量。
同时，充装工艺流程图也可以作为培训和监督的工具，帮助操作人员进行规范化操作和质量控制。
氧气充装站工艺流程
氧气充装站工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!陶瓷地砖楼面的施工工艺流程一、准备工作阶段在进行陶瓷地砖楼面的施工之前，需要进行一系列准备工作。
液氧充装站氧气充装操作完整版
编号：TQC/K400液氧充装站氧气充装操作完整版In order to ensure safe production, according to the production nature of the enterprise, the characteristics of machinery and equipment and technical requirements, combined with the actual situation and experience, the safety operation rules are formulated.【适用技术操作/规范行为/增强沟通/提升效率等场景】编写：________________________审核：________________________时间：________________________部门：________________________液氧充装站氧气充装操作完整版下载说明：本操作规程资料适合用于为保证安全生产而制定的操作者必须遵守的操作活动规则。
具体阐述为根据企业的生产性质、机器设备的特点和技术要求，结合实际情况及经验制定出的安全操作守则。
可直接应用日常文档制作，也可以根据实际需要对其进行修改。
液氧充装站是指以液氧为原料，储存在低温液体储罐中，通过低温液体泵加压，气化器气化，充装台充装，最终以钢瓶包装的单位。
为了规范生产，安全生产，保证质量，制定本操作规程。
一、充装前的检查1.1 空瓶的检查。
按照“氧气瓶验气制度、方法、流程”检验。
1.2 充装台充装附件的检查。
按“充装台附件安全检查巡检表”执行。
1.3 低温液体储罐的检查。
罐内压力低于0.5Mpa高于0.8Mpa不能充装，如低于0.5Mpa时需给罐内增压,高于0.8Mpa需排压后方能充装。
填写“设备（施）巡检表”。
1.4 泵变速器油面的检查。
是否在规定油面线内，如低，需加油后再开机。
液氧充装站氧气充装操作
液氧充装站氧气充装操作液氧充装站是指以液氧为原料，储存在低温液体储罐中，通过低温液体泵加压，气化器气化，充装台充装，最终以钢瓶包装的单位。
为了规范生产，安全生产，保证质量，制定本操作规程。
一、充装前的检查1.1 空瓶的检查。
按照“氧气瓶验气制度、方法、流程”检验。
1.2 充装台充装附件的检查。
按“充装台附件安全检查巡检表”执行。
1.3 低温液体储罐的检查。
罐内压力低于0.5Mpa高于0.8Mpa不能充装，如低于0.5Mpa时需给罐内增压,高于0.8Mpa需排压后方能充装。
填写“设备（施）巡检表”。
1.4 泵变速器油面的检查。
是否在规定油面线内，如低，需加油后再开机。
二、冷泵开泵之前，泵需要预冷5--10分钟，先打开泵头回气阀，再打开储罐的出液阀。
三、充瓶准备3.1 钢瓶检查与验气；3.2 钢瓶就位，用防倒链固定钢瓶；3.3 置换管道，稍开充装总阀及各充装小阀，吹扫管道内空气约30秒关闭。
3.4 钢瓶装卡具，打开该组钢瓶的阀门，再打开该组的充装排阀门，关闭另一组阀门准备充装。
四、开机泵头预冷后，可见泵头两端结满白霜。
先启动电机，等电机运转正常后，接通调速器电源，均匀的将转速调到700---800转/分钟。
此时，若泵发出“啪啪”的声音，压力逐渐上升，证明泵已经正常工作，可以开始充装。
否则，应重新预冷或查明原因，故障排除后再试。
五、在线检查5.1 敲瓶音---在开始充装前，使用扳手轻击瓶体上、中、下部位，聆听声音。
无哑音、杂音的合格。
否则，推至维修区待检。
5.2 检漏---充装压力在1~3Mpa时，对瓶阀检漏，发现及时处理，或推至维修区待修。
5.3 摸瓶温---在充装过程中，充装压力在5和10Mpa，用手各摸瓶温一次，判断是否进气和异常。
如没有进气（5Mpa以上时，禁止加入钢瓶充装），钢瓶不会发热，如有进气，钢瓶会有微温，如瓶温过高，立即关闭充装排小阀，将问题钢瓶推至维修区查明原因。
氧气充装标准操作程序
题目氧气充装标准操作程序制定人制定日期年月日编号SOP-SC002-01 审核人审核日期年月日颁发部门GMP办公室批准人批准日期年月日生效日期年月日接收部门质量部、生产部、物资科、设备科1 目的：建立一个规范的氧气充装标准操作程序。
2 适用范围：充氧岗位的操作。
3责任者：操作人员、车间主任、QA4 内容：4.1 充装前的检查与处理：充装前的气瓶应由专人负责，逐只进行检查，检查内容至少应包括：4.1.1 常规检查：a.工作区是否清洁，是否有上班清场合格证，清场合格证是否在有效期内，如需重新清场，应进行清场并取得清场合格证。
b.充装设备、充装台的清洁状况及充装设备工作状态标示，对卡具进行消毒和清洗。
c. 核对生产指令，复核钢瓶、标签的数量是否与生产指令相符。
4.1.2安全检查：a．国产气瓶是否是由具有“气瓶制造许可证”的单位生产的；b．气瓶外表面的颜色标记是否与所装气体的规定标记相符；c．气瓶瓶阀的出口螺纹型式是否与所装气体的规定螺纹相符。
即：可燃气体用的瓶阀，出口螺纹应是左旋的；非可燃性气体用的瓶阀，出口螺纹应是右旋的；d．气瓶内有无剩余压力。
如有剩余气体，应进行定性鉴别；e．气瓶外表面有无裂纹、严重腐蚀、明显变形及其他严重外部损伤缺陷；f．气瓶是否在规定的检验期限内；g．气瓶的安全附件是否齐全和符合安全要求；h．盛装氧气或强氧化性气体的气瓶，其瓶体、瓶阀等是否沾染油脂或其他可燃物。
4.1.3具有下列情况之一的气瓶，禁止充装：a．不具有“气瓶制造许可证”的单位生产的；b．原始标记不符合规定，或钢印标志模糊不清、无法辩认的；c．颜色标记不符合GB7144气瓶颜色标记的规定，或严重污损、脱落，难以辩认的；d．有报废标志的；e．超过检验期限的；f．附件不全、损坏或不符合规定的；g．氧气瓶或强氧化性气体气瓶的瓶体或瓶阀上沾有油脂的；h．气瓶生产国的政府已宣布报废的气瓶。
4.1.4颜色或其他标记以及瓶阀出口螺纹与所装气体的规定不相符的气瓶，除不予充气外，还应查明原因，报告公司领导，进行处理。
氧气、氩气、氮气气瓶充装操作规程
Those who turn back never reach the summit.模板参考（页眉可删）
氧气、氩气、氮气气瓶充装操作规程
1、充装前,应检查低温液体汽化器气体出口温度、压力控制装置是否处于正常状态；低温液体泵开启前,要有冷泵过程；低温操作人员应配戴可靠的防冻伤的劳保用品。
2、充气前必须检查确认气瓶是经过检查合格或妥善处理（应有记录）后准予充装的。
3、用防错接头进行充装时,应认真检查瓶阀出气口的螺纹与所充装气体所规定的螺纹型式是否相符,防错装接头零部件是否灵活好用。
4、开启瓶阀时应缓慢操作,并应注意监听瓶内有无异常音响。
5、在瓶内气体压力达到7Mpa以前应逐只检查气瓶的瓶体温度是否大体一致,在瓶内气体压力达到10Mpa时应检查瓶阀的密封是否良好，发现异常时应及时妥善处理。
6、低温泵排液量与汽化器的换热面积及充装量应匹配，应使每瓶气的充装时间不得小于30min，气瓶的充装流量,不得大于8m3/h（标准状态气体）；气瓶充装时汽化器出口温度不得低于0℃.
7、用充气汇流排充装气瓶时,在瓶组压力达到充装压力的10%以后,禁止再插入空瓶进行充装。
8、用国产气瓶（15Mpa公称工作压力）充装永久气体（氧气、氩气、氮气）气瓶在不同充装温度下的最高充装压力（表压）不得超过下表的规定:
9、充装后的气瓶，应由气瓶检查员逐只检查瓶内压力、瓶阀与瓶口连接的密封性、瓶体有无变形或泄漏、瓶体温度有无异常升高，气瓶附件、警示标签是否完整，不符合要求时应妥善处理。
10、气瓶充装员应及时填写“充装合格证”粘贴于气瓶明显部位，并认真填写充装记录，做到内容完整，字迹清晰。
气瓶充装记录保存时间不应少于2年。
