第三章 沥青路面设计
沥青道路工程施工组织设计
第一章编制依据本着对本工程质量的高度责任感和对甲方的高度负责，我们以严谨的科学态度向业主提供优质服务，保证本工程合格、高效按期完成施工任务。
严格按施工验收规范及有关标准进行编制，我们将充分发挥项目部多年的施工管理经验和施工技术条件，以及管理优势，严密组织施工。
1 工程施工图纸及施工合同2国家规范《公路沥青路面施工技术规范》（JTGF40—2004）《公路路面基层施工技术规范》（JTG034—2000）《公路土工试验规程》（JTGE40—2007）《公路工程沥青及沥青混合料试验规程》（JTJ052—2000）《公路工程水泥混凝土试验规程》（JTGF30—2003）3 施工规范《公路工程施工监理规范》（JTJ077—95）《公路路基路面现场测试规程》（JTJ059—95）《水泥混凝土路面施工及验收规范》（GBJ97—87）《公路沥青路面施工技术规范》JTGF40—2004《公路交通安全设施设计技术规范》（JTG D81—2006）4 主要技术标准《公路工程技术标准》（JTGB01—2003）《公路工程质量检验评定标准》（JTGF80/1—2004）5主要法规《中华人民共和国建筑法》《中华人民共和国合同法》《中华人民共和国计量法》《中华人民共和国环境保护法》《交通部优质产品评选办法》（1990年交通部发布）第二章工程概况一工程设计技术特征工程名称：公园南路改造工程工程地址：矿区法院~平安大道建设单位：大同煤矿集团公路路政管理处设计单位：大同煤矿集团设计研究有限责任公司施工单位：大同煤矿集团宏远工程建设有限责任公司；监理单位：大同煤炭建设监理有限责任公司质量监督单位：煤炭工业大同矿区建设工程质量监督站。
2 主要技术参数线路总长：2080m，其中桥长68米，路面纵横坡度同原路面。
道路类别及等级：二级城市主干路；道路红线宽度：60m路面类型：沥青混凝土柔性路面设计标准：本工程道路只在原路线上进行罩面修复，平纵线形均未改变，积水处局部调坡沥青混凝土路面结构达到临界状态设计年限：12年细料式沥青混凝土骨料最大粒径为13、15㎜，中粒式沥青混凝土骨料最大粒径为20、25㎜沥青混凝土面层应保证平整、密实、坚固。
沥青路面面层材料的结构与机理
沥青路面的压实规律
静态压实实验 规律： 规律： 随着压实应力的增加, 随着压实应力的增加,沥青 混合料的压实度初期增加很 而后逐渐变缓。 快,而后逐渐变缓。 随着沥青用量的增加, 随着沥青用量的增加,沥青 混合料显得更容易被压实。 混合料显得更容易被压实。
三种沥青用量的沥青混合料压实试验
压实对沥青混合料强度的影响
2.1引进两个强度参数 粘结力c 2.1引进两个强度参数——粘结力c和内摩阻角φ 引进两个强度参数 粘结力 和内摩阻角φ
2.2参数获取 2.2参数获取 纯沥青材料的c 纯沥青材料的c≠0，φ=0; 干燥骨料的c=0 c=0， 干燥骨料的c=0，φ ≠ 0； 沥青混合料, 沥青混合料,其c≠0， φ ≠ 0 。 参数c 参数c 、φ值的确定 理论准则与实验结果结合。 理论准则与实验结果结合。 理论准则采用摩尔—库仑理论 库仑理论。 理论准则采用摩尔 库仑理论。 实验方法：三轴实验、简单拉压实验或直剪实验。 实验方法：三轴实验、简单拉压实验或直剪实验。
2.2参数获取 2.2参数获取 三轴实验 对于三轴实验来说, 对于三轴实验来说,由图可得其摩尔一库仑的理论表达 式为: 式为:
三轴实验
在给定试验条件下， 在给定试验条件下，σ1和σ3之间具有线性关系
简单拉压实验
c、φ值通过测定无侧限抗压强度R和抗拉强度γ换算。 值通过测定无侧限抗压强度R和抗拉强度γ换算。
1.1沥青混合料嵌挤结构 1.1沥青混合料嵌挤结构 特点： 特点： 采用较粗的、颗粒尺寸较均匀的骨料。 采用较粗的、颗粒尺寸较均匀的骨料。 结构强度主要依赖于骨料颗粒之间相互嵌挤所产生的 内摩阻力。 内摩阻力。 沥青碎石、OGFC路面 路面。 沥青碎石、OGFC路面。 受温度的影响相对较小。 受温度的影响相对较小。
第三章 沥青混合料
排水式沥青路面
排水式开级配沥青碎石ATPB基层 ——Asphalt-Treated Permeable Base
设计空隙率≥18％
9
10
(4) 间断级配沥青混合料
gap-graded bituminous paving mixtures(英) gap-graded asphalt mixtures(美)
47
48
8
2011/5/14
影响沥青混合料抗剪强度的外因
⑴ 温度的影响：温度↑C ↓
第二节 沥青混合料的技术性能
沥青路面的主要损坏类型 沥青混合料应具备的基本技术性能 评价方法与指标 影响因素与改善措施
受温度变化影响较少
⑵ 加载速率的影响：加载速率↑ τ ↑
形变速率的影响：变形速率↑粘度↓ C值↓
32
2. 沥青混合料的毛体积密度
f
沥青混合料质量与体积关系示意图
空隙
沥青 质量 m a 空隙体积 V 沥青体积 Va 空隙率 VV 沥青饱和度 VFA
矿料间隙率
ma mg Va Vse V
沥青
VMA
合成矿料有效体积 Vse
合成矿料表观体积
合成矿料毛体积
毛体积相对密度 水中重法 表干法
③ 温拌沥青混合料
19
20
沥青混合料组成与体积参数
空隙率VV 沥青体积率VA 矿料间隙率VMA
4~6. 沥青混合料试件的体积参数
空隙率
沥青混合料 最大理论密度
f VV 1 - t
100%
沥青混合料 毛体积密度
沥青
沥 青 玛 蹄 脂
集料
（ 1 矿料间隙率VMA VMA
路面设计知识学习 沥青路面的设计PPT学习教案
高速、一级公路 15年
二级公路
12年
三级公路
8年
四级公路
6年
第4页/共85页
标准轴载与轴载换算
换算原则： 1、换算以达到相同的损伤状态为标准； 2、对某一种交通组成，不论以哪种轴载的标
准进行轴载换算，由换算所得轴载作用次 数计算的路面厚度是相同的。
第5页/共85页
以弯沉值为设计指标及沥青层层底拉应力验算 (Pi>25kN) :
无限大，其上各层厚度为有限、水平方向为 无限大； （3）、各层在水平方向无限远处及最下一层向 下无限深处，其应力、形变和位移为零； （4）、层间接触情况，或者位移完全连续，或 者层间仅竖向应力和位移连续而无摩阻力； （5）、不计自重。
第18页/共85页
弹性层状体系示意图
第19页/共85页
2、解题方法
实测弯沉Ls和理论弯沉的关系式
理论弯沉系数，
P、δ ——标准轴载轮胎接地压力（MPa）和当量圆 半径（cm）
E0 ——路基回弹模量（MPa） F：弯沉综合修正系数
第45页/共85页
计算公式：
1、双层体系双圆荷载轮隙理论弯沉（查图14-13）：
l 2 p L
E 0
2、三层体系双圆l荷载2轮p隙理L论弯沉（查图14-14） ：
E 1
第46页/共85页
第47页/共85页
（二）弯拉应力
引入原因：弯沉指标不能表征路面结构内个别结 构层的某一个指标是否出现破坏极限
结构层极限拉应力一般发生在层底，轮印的下方
第48页/共85页
第49页/共85页
规范规定：沥青面层、半刚性基层、下基层、 刚性基层层底弯拉应力σm作为沥青路面设计 的第二项设计控制指标。
沥青路面工程设计方案
沥青路面工程设计方案一、工程概况本工程为XX城市某道路沥青路面改造工程，道路全长约3公里，路面宽度为25米，设计车速为50公里/小时。
路面结构层由基层、底基层、面层组成。
基层采用水泥稳定碎石，底基层采用级配碎石，面层采用沥青混凝土。
二、设计原则1. 确保路面结构层的整体稳定性和耐久性。
2. 满足交通荷载和气候环境的要求。
3. 经济合理，降低工程成本。
4. 施工方便，提高施工质量。
三、设计依据1. 国家和行业标准《城市道路设计规范》、《公路沥青路面设计规范》等。
2. 工程地质勘察报告。
3. 交通流量调查分析报告。
4. 气候环境资料。
四、路面结构设计1. 基层：采用水泥稳定碎石，厚度为200mm。
2. 底基层：采用级配碎石，厚度为150mm。
3. 面层：采用沥青混凝土，厚度为100mm。
五、材料选择1. 水泥：选用42.5级普通硅酸盐水泥。
2. 碎石：基层采用粒径小于25mm的碎石，底基层采用粒径小于30mm的碎石。
3. 沥青：面层采用AH-70沥青。
六、施工工艺及质量控制1. 基层施工：采用水泥稳定碎石，按设计配合比进行拌合，分层摊铺，分层压实。
2. 底基层施工：采用级配碎石，按设计配合比进行拌合，分层摊铺，分层压实。
3. 面层施工：采用沥青混凝土，按设计配合比进行拌合，摊铺时注意控制温度和速度，确保沥青混凝土的密实度。
七、施工组织和管理1. 施工前应进行详细的施工组织设计，明确施工流程、施工顺序、施工方法等。
2. 施工过程中，严格遵循施工组织设计，确保施工质量。
3. 加强施工现场的管理，确保施工安全、环保和文明施工。
八、工程量和投资估算1. 工程量：根据设计图纸和工程量清单进行计算。
2. 投资估算：根据工程量和材料、设备、人工等费用进行估算。
九、施工进度计划根据工程量和施工工艺，编制详细的施工进度计划，确保工程按时完成。
十、质量保修1. 施工完成后，进行质量验收，确保工程质量符合设计要求。
2. 施工单位应承担一定的质量保修期，对出现的质量问题进行修复。
沥青砼路面施工方案设计

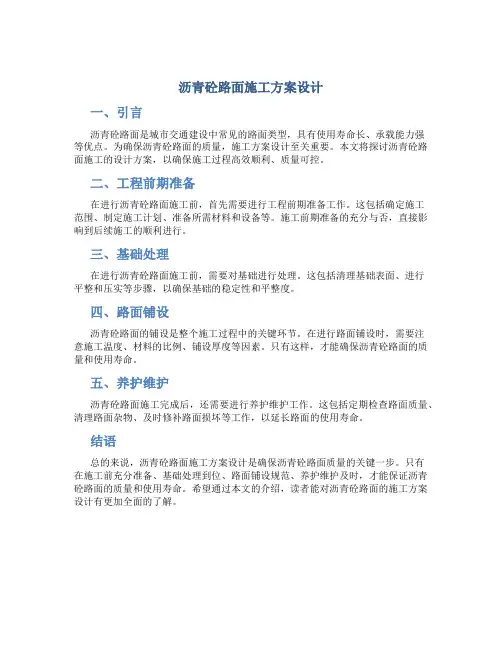

沥青砼路面施工方案设计
一、引言
沥青砼路面是城市交通建设中常见的路面类型，具有使用寿命长、承载能力强
等优点。
为确保沥青砼路面的质量，施工方案设计至关重要。
本文将探讨沥青砼路面施工的设计方案，以确保施工过程高效顺利、质量可控。
二、工程前期准备
在进行沥青砼路面施工前，首先需要进行工程前期准备工作。
这包括确定施工
范围、制定施工计划、准备所需材料和设备等。
施工前期准备的充分与否，直接影响到后续施工的顺利进行。
三、基础处理
在进行沥青砼路面施工前，需要对基础进行处理。
这包括清理基础表面、进行
平整和压实等步骤，以确保基础的稳定性和平整度。
四、路面铺设
沥青砼路面的铺设是整个施工过程中的关键环节。
在进行路面铺设时，需要注
意施工温度、材料的比例、铺设厚度等因素。
只有这样，才能确保沥青砼路面的质量和使用寿命。
五、养护维护
沥青砼路面施工完成后，还需要进行养护维护工作。
这包括定期检查路面质量、清理路面杂物、及时修补路面损坏等工作，以延长路面的使用寿命。
结语
总的来说，沥青砼路面施工方案设计是确保沥青砼路面质量的关键一步。
只有
在施工前充分准备、基础处理到位、路面铺设规范、养护维护及时，才能保证沥青砼路面的质量和使用寿命。
希望通过本文的介绍，读者能对沥青砼路面的施工方案设计有更加全面的了解。
沥青路面设计步骤
沥青路面
一、沥青路面的设计方法和理论
设计方法的分类 1、经验，半经验法——使用经验或试验路结果为依 据 2、理论法——以弹性理论为基础，并由试验确定计 算参数的力学方法，综合考虑了车辆荷载，交通 量，环境因素以及材料特性影响。 我国沥青路面设计方法属于第2种
二、我国沥青路面的设计理论
公路沥青路面设计规范采用双圆垂直均布荷载作 用下的多层弹性层状体系理论，以设计弯沉值为 路面整体刚度的设计指标，计算路面结构层厚度。 对高速公路、一级公路、二级公路的沥青混凝土 面层和半刚性材料基层、底基层应进行弯拉应力 验算。 用多层弹性体系理论进行路面结构计算时，应考 虑各层间接触的条件。我国现行规范采用完全连 续体系为层间接触条件。
路面改造方案及新老路面拼接
新建路面结构
半刚性基层的强基 厚面式路面，既有半刚 性基层整体性强的优点， 又通过加大面层厚度抑 制了半刚性基层裂缝对 面层的影响，故值得继 续推广应用。
SMA13 SUP20
(4cm) (8cm)
SUP25
(8cm)
(36cm) (20cm)
水稳碎石 水稳再生料
1、结构组合设计原则
2、结构组合设计的基本步骤：
1）沥青面层结构
（1）沥青面层分层 沥青面层直接经受车轮荷载反复作用和各种自然因素的影响， 并将荷载传递到基层及以下的结构层。沥青面层可分为单层、 双层、三层结构。双层结构分为表面层、下面层；三层结构分 为表面层、中面层、下面层。 表面层应具有平整密实、抗滑耐磨、抗裂耐久的性能；中、下 面层应具有高温抗车辙、抗剪切、密实、基本不透水的性能； 下面层应具有耐疲劳开裂的性能。 高速公路、一级公路一般选择三层沥青面层结构；二级、三级 公路一般选用双层结构；三级、四级公路一般可采用双层沥青 表面处治结构。
简述沥青路面设计步骤
简述沥青路面设计步骤
沥青路面是道路交通系统中至关重要的一环,其设计直接关系到道路的安全性和使用寿命。
以下是简述沥青路面设计步骤的步骤和注意事项。
1. 道路规划:在进行沥青路面设计之前,需要进行道路规划,包括道路的线型、宽度、长度、位置、交通流量等参数的确定。
规划过程中需要充分考虑道路的使用性质、交通情况、地形地貌等因素,以保证道路的可行性和合理性。
2. 地形分析:在道路规划的基础上,需要进行地形分析,以确定道路的地质条件。
这包括土壤类型、质地、含水量、地下水位等因素,以及对道路的地形起伏、坑洼、地质结构等方面的分析。
3. 路面结构设计:根据道路的地形条件和地质条件,需要进行路面结构的设计。
路面结构的设计需要考虑道路的使用性质、交通流量、气候等因素,以及路面的密度、厚度、花纹等参数。
4. 材料选择:在路面结构设计的基础上,需要考虑道路所使用的材料。
常见的沥青材料包括沥青混合料、沥青油料、沥青脂等,每种材料都有其特定的适用范围和性能特点。
5. 沥青混合料设计:沥青混合料是路面的主要构成部分,其设计需要考虑道路的使用性质、交通流量、气候等因素。
混合料的密度、流动性、压型性等参数需要通过试验检测来确定。
6. 路面施工:在设计完成后,需要进行路面施工。
路面施工需要考虑施工条件、季节因素、设备要求等因素,以及质量控制和安全保障等方面的要求。
在沥青路面设计中,需要综合考虑道路的各种因素,以保证道路的安全性、使用寿命和经济性。
此外,还需要注重设计细节和实践经验的积累,以确保路面的质
量和效果。
沥青路面铣刨加铺施工组织设计
市金牛区天龙大道中段工程沥青路面铣刨加铺专项施工案编制：审核：天恒建工（集团）有限公司二0一六年六月十五日目录第一章工程说明 (1)一、编制依据 (1)二、工程概况 (1)第二章施工准备 (2)一、现场布置 (2)二、组织管理机构 (2)三、机械设备准备 (4)四、物资准备 (4)五、技术准备 (5)第三章主要施工技术案 (5)一、沥青路面施工流程 (5)二、铣刨、挖除的原则 (6)三、施工过程控制 (6)（二）其他沥青混凝土（AC-20) (8)（三）沥青混合料拌合 (11)（四）沥青混合料运输 (13)四、主要工程项目的施工法 (14)（一）路面铣刨施工 (14)（二）粘层施工 (15)（三）沥青砼面层施工 (16)（四）成品保护措施 (18)五、特别措施 (18)六、新型防降井圈井盖的安装 (20)第四章质量保证措施及预防施工质量通病的措施 (24)一、工程质量保证措施 (24)（一）质量保证技术措施 (24)（二）质量保证体系 (29)（三）质量管理制度 (30)二、预防施工质量通病的措施 (34)第五章特殊季节的施工安排 (36)一、雨天施工措施 (36)二、夜间施工措施 (36)第六章施工安全、环境保护、职业健康安全保证措施 (36)一、安全施工保证措施 (36)（二）安全管理网络图 (37)（三）安全生产保证措施 (37)二、环境保护保证措施 (39)（一）环境保护管理目标 (39)（二）本工程环境因素 (39)三、环境因素的有效控制措施 (39)四、职业健康安全保证措施 (40)（一）职业建康安全管理目标 (40)（二）职业健康安全风险源分析 (40)（三）职业健康安全风险源的有效控制措施 (41)第七章节能降耗保证措施 (41)一、节能降耗管理目标 (41)二、节能降耗管理网络图 (41)三、节能降耗的有效控制措施 (42)第八章施工进度计划保证措施 (42)一、施工进度节点说明 (42)二、确保总进度计划实施的措施 (43)（一）技术保证措施 (43)（二）劳动力保证措施 (43)（三）组织保证措施 (43)第九章交通安全维护措施 (44)第一章工程说明一、编制依据1、工程设计施工图纸；2、、部颁的施工技术（验收）规程和规；3、采用的主要技术规：(1)《工程测量规》 GB50026-2007(2)《公路沥青路面施工技术规》 JTGF40-2004(3)《公路工程沥青及沥青混合料试验规程》JTG E20-2011(4) 《公路工程技术标准》JTG B01-2014(5)《建筑机械使用安全技术规程》 JGJ33-2012(6)《建筑施工安全检查标准》 JGJ59-2011(7)《城镇道路工程施工与质量验收规》 CJJ1-2008二、工程概况市金牛区天龙大道中段改建段沥青砼工程，道路全长1.2公里,面积约4.2万平米。
沥青路面设计
设计程序
4．根据设计弯沉值计算路面厚度。对高速公路、一 级公路、二级公路沥青混凝土面层和半刚性基层材 料的基层、底基层，应验算拉应力是否满足容许拉 应力的要求。如不满足要求，或调整路面结构层厚 度，或变更路面结构组合，或调整材料配合比，提 高材料极限抗拉强度，再重新计算。对于季节性冰 冻地区的高级和次高级路面，尚应验算防冻厚度是 否满足要求。 5．进行技术经济比较，确定路面设计方案。
各种设计指标的适用范围
1）《公路沥青路面设计规范》以设计弯沉值作为 路面结构控制指标，
2）对于高速公路、一级、二级公路沥青混凝土面 层和半刚性基层，应验算层底拉应力是否满足相 应的容许拉应力的要求。
3）城市道路设计时，还需计算沥青路面表面最不 利点的剪应力，它应满足沥青路面容许剪应力的 要求。 4）季节性冻冻地区，沿应验算防冻厚度是否满足 要求。
构层材料的抗压回弹模量、抗拉强度，确定 各结构层材料设计参数。
一）、设计原则 1）因地制宜，合理取材（尤其是对于基层、 垫层材料）
2）方便施工、利于养护
3）分期修建，逐步提高
4）整体考虑，综合设计
5）考虑气候因素和水温状况的影响
二）、沥青路面结构层的选择
1、路面面层类型的选择
应与公路等级和交通量相适应 路面面层要求强度高、耐磨耗、抗滑、热稳定性 好、不透水 公路等级越高，交通量越大，路面等级也应该越高，
推移：沥青路面材料沿行车方向发生剪切或拉裂破坏而出现推挤或拥起现象。
二、公路沥青路面设计理论
双圆垂直均布荷载作用下的多层弹性连续
体系理论
三、沥青路面设计指标
根据路面在行车荷载和自然因素下所产生的应力、应变和 位移量不超过路面任一结构层中材料的允许应力、应变和位 移量选定路面结构层的组合和厚度。
(完整)沥青路面施工组织设计
第一节第二节(完整)沥青路面施工组织设计目录工程概况工程施工条件第一节主要机械设备配备计划第二节主要试验仪器需用量计划第三节第四节第一节第二节主要测量仪器计划主要劳动力配备计划施工总体布署主要施工方法第三节施工测量第四节搅拌站生产以及管理第五节对基层的检验以及前场准备工作第六节沥青混合料的摊铺碾压第七章第八章第九章第一节第二节特殊部位施工雨季施工措施沥青砼路面的施工质量控制质量保证体系质量保证措施第一节安全管理目标第二节施工安全制度第七节施工安全措施第八节文明施工措施一、东方汽轮机有限公司下发的东汽汉旺生产基地灾后异地重建项目——厂区道路沥青路面工程施工招标文件、中国联合工程公司设计的施工图、本公司的投标文件.二、国家现行的市政、公路等有关规范、规程及标准。
三、国家有关安全生产、文明施工、环境保护的有关规程规定。
四、本公司具备的道路、桥梁施工的施工技术人员、工程施工机械设备。
一、工程概况工程名称:xxxx 生产基地灾后异地重建项目—xx 厂区道路沥青路面工程建设单位： xxxx 生产基地灾后异地重建项目指挥部设计单位：中国联合工程公司施工单位： xxxx 建设有限公司建设地点： xx 省 xx 市八角经济开辟区建设规模：该项目是东汽新厂区除东西五路以及东汽大道南北段外的所有厂区道路的沥青路面，总长约 15000 米，面积约为 145000m2。
机动车道的结构组成为 :面层 4cmAC-13 型改性沥青砼+5cm AC—16 型普通沥青砼+6cm AC—25 型普通沥青砼+ 25cm 厚 5%水泥稳定碎石基层+50cm 继配砂砾石路基+土路床,横坡为 1。
5%，路拱设计为正三次抛物线结构，根据合同路面以下为其他单位施工，我部只进行沥青施工路面施工。
二、工程质量标准：合格三、工期：暂定 2022 年5 月前完成道路沥青施工四、路基横断面布置： 1)、本工程机动车道宽度从 4m~12m 均有。
2)、行车道路拱横坡为 1.5％的双向横坡，人行道为 1％的反向横坡。
公路沥青路面设计方法
公路沥青路面设计方法设计理论公路沥青路面设计采用双圆垂直均布荷载作用下的多层弹性连续体系理论，以设计弯沉值为路面整体刚度的设计指标，计算路面结构厚度，并对沥青混凝土面层和半刚性材料的基层、底基层进行层底拉应力的验算。
设计流程1．根据设计要求，按弯沉或弯拉指标分别计算设计年限内一个车道的累计标准当量轴次，确定设计交通量与交通等级，拟定面层、基层类型，并计算设计弯沉值或容许弯拉应力。
2．按路基土类与干湿类型及路基横断面形式，将路基划分为若干路段，确定各个路段土基回弹模量设计值。
3．参与本地区的经验拟定几种可行的路面结构组合和厚度方案，根据工程选用的材料进行配合比试验，测定个结构层材料的抗压回弹模量、劈裂强度等，确定各结构层的设计参数。
4．根据设计指标采用多层弹性体系理论设计程序计算或验算路面厚度。
5．对于季节性冰冻地区应验算防冻厚度是否符合要求(本次设计不考虑冻害)。
轴载分析路面设计以双轮组单轴载100kN 为标准轴载。
1. 以设计弯沉值为指标及验算沥青层层底拉应力中的累计当量轴次 1）轴载换算轴载换算的计算公式：N= 4.35121()ki i i PC C n P =∑ （7-1）计算结果列于下表：2）累计当量轴次根据设计规范，二级公路沥青路面的设计年限取12年，双车道的车道系数取0.6，年平均增长率=5.4%γ。
累计当量轴次：()()'112113651 5.4%1365×885.380.631587275.4%t e N N γηγ⎡⎤+-⨯⎣⎦=⎡⎤+-⨯⎣⎦=⨯=（次）2. 验算半刚性基层层底拉应力中的累计当量轴次1）轴载换算，结果列于下表：注：轴载小于50kN 的轴载作用不计2）累计当量轴次()()'112113651 5.4%1365×505.650.61807550()5.4%t e N N γηγ⎡⎤+-⨯⎣⎦=⎡⎤+-⨯⎣⎦=⨯=次4结构组合与材料选取1. 结构组合与材料根据规范推荐结构，并考虑到公路沿途筑路材料较丰富，路面结构采用沥青混凝土（15cm ），基层采用二灰碎石（20cm ），基底层采用石灰土（厚度待定）。
