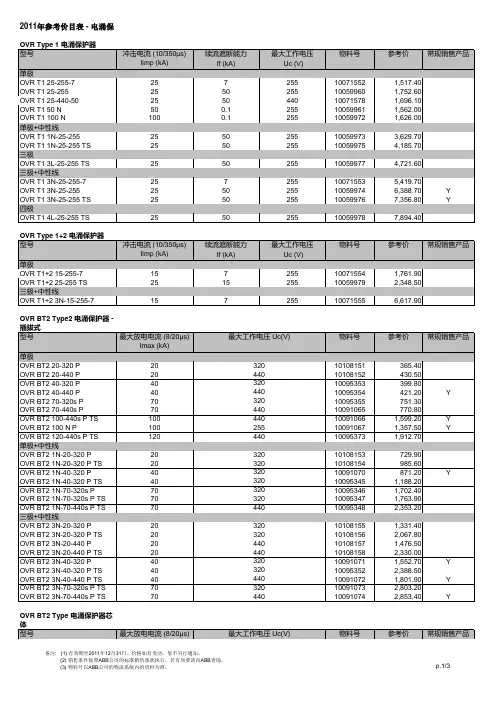

2011年参考价目表 - 电涌保护器
最大工作电压 Uc(V) DC 670 670 1000 1000 670 1000
物料号
参考价
常规销售产品

浪涌保护器选型标准

浪涌保护器选型标准浪涌保护器是电子设备中非常重要的一部分，它可以有效地保护设备不受电压浪涌的影响。

在选择浪涌保护器时，需要考虑一些标准，以确保选择到适合的产品，下面将介绍浪涌保护器选型的一些标准。

首先，需要考虑的是浪涌保护器的工作电压。

根据设备所在的环境和工作电压的特点，选择合适的工作电压范围是非常重要的。

通常来说，浪涌保护器的工作电压应该略高于设备的工作电压，以确保在电压浪涌时能够有效地保护设备。

其次，需要考虑的是浪涌保护器的额定放电电流。

额定放电电流是指浪涌保护器在正常工作条件下能够承受的最大浪涌电流。

在选择浪涌保护器时，需要根据设备的特点和所在环境的电压波动情况来确定合适的额定放电电流，以确保浪涌保护器能够有效地抵御电压浪涌的影响。

另外，还需要考虑浪涌保护器的响应时间。

浪涌保护器的响应时间越短，就能越快地对电压浪涌做出响应并保护设备。

因此，在选择浪涌保护器时，需要尽量选择响应时间较短的产品，以提高设备的保护效果。

此外，还需要考虑浪涌保护器的容量。

浪涌保护器的容量需要根据设备的功率和电压波动情况来确定，以确保浪涌保护器能够有效地保护设备不受电压浪涌的影响。

最后，需要考虑的是浪涌保护器的安装方式。

根据设备的特点和所在环境的实际情况，选择合适的安装方式是非常重要的。

通常来说，浪涌保护器可以分为并联型和串联型两种安装方式，需要根据实际情况来选择合适的安装方式。

总之，选择合适的浪涌保护器对于保护设备不受电压浪涌的影响是非常重要的。

在选择浪涌保护器时，需要考虑工作电压、额定放电电流、响应时间、容量和安装方式等标准，以确保选择到适合的产品，从而保护设备的安全运行。

abb浪涌保护器选型

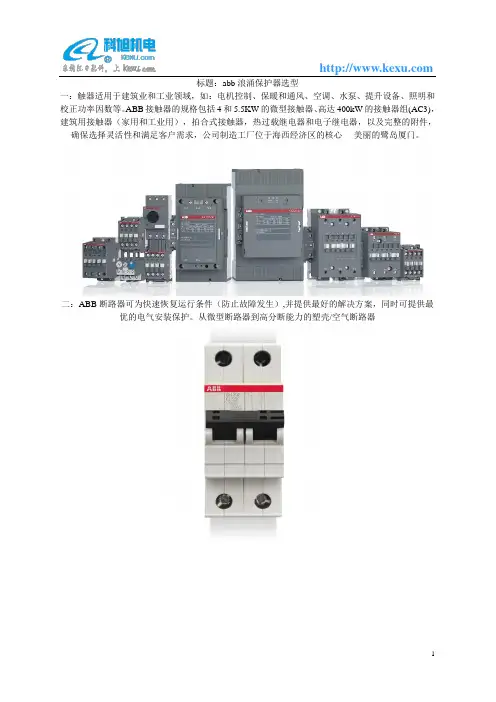

标题：abb浪涌保护器选型
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。

ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。

二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。

浪涌保护器(SPD)的选型

压敏电阻的最大特点是当加在它上面的电压低于它的阀值“UN”时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。
2.1 放电管
2.2 放电管
它是由相互离开的一对冷阴板封装在充有一定的惰性气体(Ar)的玻璃管或陶瓷管内组成的。为了提高放电管的触发概率，在放电管内还有助触发剂。这种充气放电管有二极型的，也有三极型的。气体放电管具有载流能力大、响应时间快、电容小、体积小、成本低、性能稳定及寿命长等特点;缺点是点燃电压高，在直流电压下不能恢复截止状态，不能用于保护低压电路，每次经瞬变电压作用后，性能还会下降。
-----C\D级(M-40/M-20)
产品特点：
◆插拔式设计，更换方便 ◆核心器件采用高质量压敏电阻（MOV），通流容量大，输出残压低，响应速度快
◆脱扣装置隔仓式设计，确保保护器因过热过流、击穿失效时，自动脱离电网
◆外壳采用高阻燃性材料，符合电气安全要求 ◆可附加声光报警遥信模块
1.3.3 参数对比
4. 直流电源防雷器
适用范围：本系列产品适用于防雷区域LPZ2 区至LPZ3区（D级或III级）直流电源线路的雷电及电涌防护。可用于直流5V、12V、24V、48V、 110V设备的防护，如通信机房、电力调度、铁路信号、医疗精密设备、工厂自动化控制的低压配电系统.
5.1 计算机防雷器
6.2 控制线防雷器
适用范围：本系列产品用途广泛，适用于多种信号线路的雷电及电涌防护，如4~20mA电流环，RS485，RS422，V.24/RS232C，令牌环，工业总线，SDLC，V.11 ，X.27等等。

ABB OVR电涌保护器型号说明

ABB OVR电涌保护器型号说明总公司：厦门市狄豪自动化设备有限公司子公司：龙岩鲲龙自动化控制系统有限公司网上商城：自动化库存网自动化库存网--专业的工控自动化产品商城销售平台，权威的工控行业商务网站[代理品牌产品]：ABB低压/安全/传动产品、KINCO步科触摸屏/伺服、Haiwell海为PLC、SAJ三晶变频器。

ABB授权经销商_电气自动化设备供应商内部结构技术参数型号说明ABB电涌保护器OVR系列选型领先的触发式火花间隙技术OVRT1电涌保护器具有较长的预期寿命和较高的可靠性TOV(暂态过电压)耐受特性:SPD可以承受电网电压440V（5s）以内的任何波动具有安全失效的模式,最高可承受1430V(200ms)的TOV(无明火,无生命危险) 依据IEC61643-12的安装标准进行V形连接以简化接线形式集成在SPD本体的TS遥信触点電涌保護器OVR T1 25-255OVR T1 25-255-7OVR T1 25-440-50OVR T1 50 NOVR T1 100 NOVR 15-275OVR 15-440OVR 40-275OVR 40-440OVR 40-440sOVR 65-275sOVR 65-440sOVR T1+2 15-255-7OVR T1+2 25-255 TSOVR T1 1N-25-255OVR T1 1N-25-255 TSOVR 1N-10-275OVR 1N-15-275OVR 1N-40-275OVR T1 3N-25-255OVR T1 3N-25-255-7OVR T1 3N-25-255 TSOVR 3N-10-275OVR 3N-15-275OVR 3N-40-275OVR T1+2 3N-15-255-7OVR BT2 15-320 POVR BT2 15-440 POVR BT2 40-320 POVR BT2 40-440 POVR BT2 70-320s POVR BT2 70-440s POVR BT2 100 N POVR BT2 100-440s P TSOVR BT2 1N-15-320 POVR BT2 1N-40-320 POVR BT2 1N-70-320s POVR BT2 1N-70-440s POVR 2-15-75 POVR BT2 3N-15-320 POVR BT2 3N-15-440 POVR BT2 3N-40-320 POVR BT2 3N-40-440 P TSOVR BT2 3N-70-320s P TSOVR BT2 3N-70-440s P TS。

浪涌保护器(SPD)的选择和使用

L2，L4 L2，L4
S2
D3 D1 D2 D3
D3
L1a，L2，L4 L1 ，L4a L1，L2，L3，L4 L1a，L2，L4
L1a，L2，L4
S3
D2 D3 D3
L2，L4 L2，L4 L2，L4
S4
根据雷击点位置划分的损害来源损害类型 D1：接触和跨步电压导致的人员伤亡（人和牲畜）； D2：实体损害； D3：过电压导致的电气和电子系统的失效。损失类型 L1：生命损失； L2：向大众服务的公共设施的损失； L3：文化遗产损失； L4：经济损失。
SPD 定义
电涌保护器——目的在于限制瞬态过电压和分走电涌
电流的器件，它至少含有一非线性元
件。
电源SPD——连接到低压配电系统的SPD。电信SPD——连接到电信和信号网络的SPD。适用电压：直流1500V 交流1000V（r· m· s）（50Hz）
低压配电系统用 SPD 分类
T1（I级分类试验）用标称放电电流In、1.2/50μs冲击电压和10/350 μs冲击电流Iimp做的试验，对应为电压开关型 SPD T2（Ⅱ级分类试验）用标称放电电流In、 1.2/50μs冲击电压和8/20 μs最大放电电流Imax做的试验，对应为限压型 SPD。 T3（Ⅲ级分类试验）用混合波（ 1.2/50μs和8/20 μs）做的试验，对应为组合型SPD。
综合防雷系统
雷电防护系统外部防雷内部防雷
接闪器
引下线
接地装置
屏蔽（法拉弟笼）
等电位连接
防闪络措施
电涌保护器
相关标准
GB 50174-2008 电子信息系统机房设计规范

浪涌保护器的选型要求

浪涌保护器的选型要求摘要：本文通过介绍浪涌保护器的分类,从设计角度分析了浪涌保护器及其保护元件的选型要点和布置原则,给出浪涌保护器的正确使用方法。

关键词：浪涌保护器；选型；要求浪涌保护器作为一种新兴的防雷电保护器件，是弱电设备防雷的主要手段，也是内部防雷保护的主要措施，正在被越来越广泛的应用。

一、浪涌保护器的分类通常按工作原理，浪涌保护器分为电压开关型、限压型和混合型浪涌保护器。

1.1电压开关型浪涌保护器无电涌出现时为高阻抗，当突然出现电压电涌时变为低阻抗。

通常采用放电间隙、充气放电管、硅可控整流器或三段双向可控硅元件，做电压开关型电涌保护器的组件。

可疏导0.03μs的雷冲击电流，由于它的雷电泄放能量大，所以通常装在建筑物入口处。

但是其缺点是残压较高，一般可达2～4kV。

1.2限压型浪涌保护器无电涌出现时为高阻抗，随着电涌电流和电压的增加，阻抗连续变小。

通常采用压敏电阻、抑制二极管作限压型电涌保护器的组件。

可以用于疏导0.4μs的雷电冲击电流，虽然其雷电泄放能量小，但是过电压抑制能力好，用来限制因前级雷电流泄放后，在后级产生的过高电压。

1.3混合型将开关型和限压型原件组合在一起的一种SPD,随着施加的冲击电压特性不同，SPD有时会呈现开关型SPD特性，有时呈现限压型SPD特性，有时同时呈现两种特性。

电压开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泻放雷电能量；限压型浪涌保护器为压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作用是限制过电压。

因为，一般在建筑物入口处选用电压开关型浪涌保护器来泄放雷电能量，然后，在后级电路使用限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。

两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。

二、浪涌保护器的选型安装浪涌保护器的安装位置如图1所示。

在任何两雷电防护区的交界处应装设浪涌保护器。

浪涌保护器选型标准

浪涌保护器选型标准浪涌保护器是电气系统中非常重要的一部分，它可以有效地保护电气设备免受电压浪涌的影响。

在选择浪涌保护器时，需要考虑一系列的标准和因素，以确保所选的浪涌保护器能够满足系统的需求并且具有良好的性能。

以下是浪涌保护器选型的一些标准和建议。

首先，需要考虑的是浪涌保护器的额定电压。

在选择浪涌保护器时，需要确保其额定电压能够覆盖整个系统的工作电压范围，以保护系统免受电压浪涌的影响。

此外，还需要考虑系统中可能出现的过电压情况，以确定浪涌保护器的最大工作电压。

其次，浪涌保护器的额定电流也是一个重要的考虑因素。

在选择浪涌保护器时，需要确保其额定电流能够满足系统中可能出现的电流浪涌情况，以保护系统中的电气设备免受电流过载的影响。

此外，还需要考虑系统中可能出现的短路电流情况，以确定浪涌保护器的最大工作电流。

另外，浪涌保护器的响应时间也是一个需要考虑的因素。

在选择浪涌保护器时，需要确保其响应时间足够快，以在电压浪涌出现时能够及时地引导电流流向地，保护系统中的电气设备免受损坏。

通常情况下，浪涌保护器的响应时间应该在纳秒级别。

此外，浪涌保护器的容量和耐受能力也需要考虑。

在选择浪涌保护器时，需要确保其具有足够的容量和耐受能力，以应对系统中可能出现的大功率电压浪涌情况，保护系统中的电气设备免受损坏。

最后，还需要考虑浪涌保护器的安装和维护便利性。

在选择浪涌保护器时，需要确保其安装和维护便利，以降低系统的维护成本和提高系统的可靠性。

综上所述，浪涌保护器选型的标准包括额定电压、额定电流、响应时间、容量和耐受能力、安装和维护便利性等因素。

在选择浪涌保护器时，需要综合考虑这些因素，以确保所选的浪涌保护器能够满足系统的需求并且具有良好的性能。

浪涌保护器选型标准

浪涌保护器选型标准
浪涌保护器作为电气设备中的重要部件，其选型标准对于保护电气设备和系统具有重要的意义。

在进行浪涌保护器选型时，需要考虑多个方面的因素，以确保所选浪涌保护器能够有效地保护设备免受浪涌电压的影响。

本文将介绍浪涌保护器选型的标准和注意事项，帮助工程师们更好地进行浪涌保护器的选型工作。

首先，选型时需要考虑的因素之一是设备的额定工作电压。

浪涌保护器的额定工作电压应该与被保护设备的额定工作电压相匹配，以确保在正常工作状态下不会发生误动作，同时在浪涌电压作用下能够有效地保护设备。

其次，需要考虑的因素是设备的额定工作电流。

浪涌保护器的额定放电电流应该大于或等于被保护设备的额定工作电流，以确保在浪涌电流作用下能够及时启动放电，保护设备不受损坏。

另外，还需要考虑设备的接入方式和接入位置。

根据被保护设备的不同接入方式和接入位置，选择合适的浪涌保护器，确保其能够有效地接地并保护设备。

此外，还需要考虑设备的环境条件。

在恶劣的环境条件下，如高温、高湿度、腐蚀性气体环境等，需要选择具有相应防护等级的浪涌保护器，以确保其能够在恶劣环境下正常工作。

最后，还需要考虑设备的使用寿命和可靠性要求。

根据设备的使用寿命和可靠性要求，选择具有相应寿命和可靠性指标的浪涌保护器，以确保其能够满足设备的使用要求。

综上所述，浪涌保护器选型需要考虑设备的额定工作电压、额定工作电流、接入方式和位置、环境条件、使用寿命和可靠性要求等多个因素。

只有综合考虑这些因素，才能选择到合适的浪涌保护器，确保设备得到有效的保护。

希望本文能够帮助工程师们更好地进行浪涌保护器的选型工作。

电涌保护器的型号选用

电涌保护器的型号选用：一级分类产品(B 级)雷击电涌保护器的选择FLASHTRAB FLT 35... 是用于民用建筑主配电系统的密封式B 级防雷及电涌保护器。

FLASHTRAB FLT 35/3 和FLT 35/3+1是应用于三相四线和三相五线系统中的整体模块。

桥接件包括在整体模块的供货范围内。

FLT 35... 可用于传统的三级保护体系中。

第一级雷击电涌保护器和第二级电涌保护器之间必须满足10 米导线以上的退耦距离。

FLT... 与所有“标准模块保护器系列”拥有同样的外型尺寸(17.5mm)，这种设计使其在各种应用场合中均可方便的利用MPB桥接件实现桥接。

FLT PLUS-CTRL... 是用于工厂供电系统中的带有附加灭弧装置的自点火火花隙防雷及电涌保护器，它有≤ 0.9kV、1.5kV 和2.5kV 三类保护电平(Up)的产品可供选用。

具有35mm 的两倍标准模数宽度。

广泛用于工厂供电以及独立的开关系统中，主要是因为这类系统的标称工频续流要比民用建筑物和居民区内的工业企业的电源中的续流大得多，故选用此保护装置。

FLT PLUS-CTRL.../I 也具有报警指示功能。

它发出电子点火装置是否在工作的信号，从而可监视火花隙的工作状态。

二级分类(C 级)电涌保护器VAL、F-MS系列的选择按照国标GB50057-1994：2000 及国标GB18802.1-2002(对应IEC61643-11)等，在导线进入到系统前，应根据设备耐冲击电压> 电涌保护器保护水平> 电网最高波动电压的原则，同时UC>U0 以及UT>U0。

按照国标GB50057-1994：2000，U0 是相线与零线间的电势差，按照国标GB18802.1-2002 的附录B 对于TT 系统，UC>1.45U0;对于TN 系统和IT 系统UC>1.1 U0，也就是说对于菲尼克斯电气的产品，TN 及IT 系统中可以选择VAL230...系列的产品，而在TT系统中应选用VAL230IT 的产品。

浪涌保护选择

浪涌保护器选择的几个原则(1) SPD的电压保护水平Up应始终小于被保护设备的冲击耐受电压Uchoc,并且大于根据接地类型得出的电网最高运行电压Usmax,即UsmaxUpUchoc,若线路无屏蔽,尚应计入线路感应电压,Uchoc宜按其值的80%考虑(2) SPD与被保护设备两端引线应尽可能短,控制在0.5m以内(3) 如果进线端SPD的Up加上其两端引线的感应电压以及反射波效应与距其较远处的被保护设备的冲击耐受电压相比过高,则需在此设备处加装第二级SPD,其标称放电电流In不宜小于8/20s 3kA当进线端SPD距被保护设备不大于10m时,若该SPD的Up加上其两端引线的感应电压小于设备的Uchoc的80%,一般情况在该设备处可不装SPD(4) 当按上述第3点要求装的SPD之间设有配电盘时,若第一级SPD的Up加上其两端引线的感应电压保护不了该配电盘内的设备,应在该配电盘内安装第二级SPD,其标称放电电流In 不宜小于8/20s 5kA(5) 当在线路上多处安装SPD时,电压开关型SPD与限压型SPD之间的线路长度不宜小于10m,限压型SPD之间的线路长度不宜小于5m。

例如：被保护设备与配电中心距离较近,在线路敷设上可特意多绕一些导线(6) 当进线端的SPD与被保护设备之间的距离大于30m时,应在离被保护设备尽可能近的地方安装另一个SPD,通流容量可为8kA(7) 选择SPD时应注意保证不会因工频过压而烧毁SPD,因SPD是防瞬态过电压(s级),工频过电压是暂态过电压(ms级),工频过电压的能量是瞬态过电压能量的几百倍,因此,应注意选择较高工频工作电压的SPD(8) SPD的保护:每级SPD都应设保护,可采用断路器或熔断器进行保护,保护器的断流容量均大于该处最大短路电流(9) 此外,选用SPD时还应注意:响应时间尽可能快使用寿命的长短、价格因素、可维护性要好、通流容量的大小、耐湿性能等方面。

-低压配电系统浪涌保护器的选择及保护一、浪涌的来源所谓浪涌又被称为瞬态过电压，是电路中出现的一种短暂的电压波动，在电路中通常持续约百万分之一秒。

浪涌保护器选择

6．2．1防雷区的划分应符合下列规定：1 本区内的各物体都可能遭到直接雷击并导走全部雷电流，以及本区内的雷击电磁场强度没有衰减时，应划分为L P Z O A区。

2 本区内的各物体不可能遭到大于所选滚球半径对应的雷电流直接雷击，以及本区内的雷击电磁场强度仍没有衰减时，应划分为L P Z O B区。

3 本区内的各物体不可能遭到直接雷击，且由于在界面处的分流，流经各导体的电涌电流比LPZO B区内的更小，以及本区内的雷击电磁场强度可能衰减，衰减程度取决于屏蔽措施时，应划分为LPZ1区。

4 需要进一步减小流入的电涌电流和雷击电磁场强度时，增设的后续防雷区应划分为LPZ2···n后续防雷区。

浪涌保护器（也称防雷器）的分级防护由于雷击的能量是非常巨大的，需要通过分级泄放的方法，将雷击能量逐步泄放到大地。

第一级防雷器可以对于直接雷击电流进行泄放，或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放，对于有可能发生直接雷击的地方，必须进行CLASS—I的防雷。

第二级防雷器是针对前级防雷器的残余电压以及区内感应雷击的防护设备，对于前级发生较大雷击能量吸收时，仍有一部分对设备或第三级防雷器而言是相当巨大的能量会传导过来，需要第二级防雷器进一步吸收。

同时，经过第一级防雷器的传输线路也会感应雷击电磁脉冲辐射LEMP，当线路足够长感应雷的能量就变得足够大，需要第二级防雷器进一步对雷击能量实施泄放。

第三级防雷器是对LEMP和通过第二级防雷器的残余雷击能量进行保护。

1、第一级保护目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区，将数万至数十万伏的浪涌电压限制到2500—3000V。

入户电力变压器低压侧安装的电源防雷器作为第一级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60KA。

该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。

一般要求该级电源防雷器具备每相100KA以上的最大冲击容量，要求的限制电压小于1500V，称之为CLASS I级电源防雷器。

ABB OVR选型手册,各个级别的啊!!

第二级SPD
5
wh S274-C32 OVR3N-40-275s P
第二级SPD
FU OVR3N-65-275s P
第一级SPD
6
接地系统图
TN-S 系统
L1 L2 L3 PE
总配电柜
（第一级保护）
Fuse 80A
分配电柜
（第二级保护）
终端配电箱
（第三级保护）
S274-C32
S262-C16
电力系统接地点
消防中心配电箱
第二级SPD
S274-C32 OVR3N-40-275s P
楼层配电箱
第二级SPD
S274-C32 OVR3N-40-275s P
3
屋顶风机配电箱
第二级SPD
S274-C32 OVR3N-40-275s P
楼层配电箱
第二级SPD
S274-C32 OVR3N-40-275s P
室外照明配电箱
＊对于单极模块或插拔式模块，无此虚线框内的字母和数字。
最大放电电流 lmax(kA.)8/20 µs
100 100 kA 65 65 kA 40 40 kA 15 15 kA
最大持续耐压 Uc(V)
275 275 V 385 385 V 440 440 V
特殊或附加功能 s 安全储备保护及显示 P 插拔式模块 TS 远方报警信号接点
为了便于 ABB 公司 OVR 电涌保护器产品的选型和使用，特编制此应用方案集。
说明：由于标准和材料的变更，文中所述特性和本资料的图像只有经过我们的业务部门确认以后，才对我们有约束。
依据的标准
GB50057-94 （2000 年版）《建筑物防雷设计规范》 IEC61643-1.1《低压配电网络 SPD 性能要求和试验方法》 IEC61643-1.2《低压配电网络 SPD 选择和应用原则》 GB18802.1-2002《低压配电系统的电涌保护器(SPD)第一部分：性能要求和试验方法》 GB16895-5-53 / IEC 60364-5-53: 2004《建筑物电气装置第 5-53 部分：电气设备的选择和安装 - 隔离、开关和控制设备第 534 节：过电压保护电器》 QX10.1-2002《浪涌保护器第一部分：性能要求和试验方法》 JGJ/T16-92《民用建筑电器设计规范》 GB/T50314-2000《智能建筑设计规范》

浪涌保护器（SPD）如何选型？其实并不难，读懂这篇文章足矣！

浪涌保护器（SPD）如何选型？其实并不难，读懂这篇文章足
矣！
（1）电涌保护器的功能是什么？哪些情况下需要使用电涌保护器？
（2）过电压分为几种类型？是否都可以采用电涌保护器来保护？
（3）什么是操作过电压？产生操作过电压的原因是什么？
（4）防雷分为哪些区域？SPD可在什么范围内进行保护？
高层住宅防雷方案
（5）什么叫做雷暴日？
（6）电涌保护器中的一级测试、二级测试是如何界定的，电涌保护器可以承受多少次In和Imax电流的冲击？
（7）8/20微秒标准电流波形和1.2/50微秒标准电压波形是什么意思？
（8）In、Imax、Un、Us.max、Up、Uc、Uchoe的含义是什么？
（9）最大冲击电流（冲击放电电流）Iimp和最大放电电流Imax 的区别是什么？
（10）新增加的电涌保护器术语有哪些？
（11）电涌保护器的选择配合原则是什么？
（12）选择电涌保护器要遵循哪些步骤？
（13）电涌保护器SPD中3P、3P+N与4P如何应用？
（14）对间隙型电涌保护器的安装位置有什么特别要求？
（15）电涌保护器安装引线截面的选取？
电涌保护器的连接导线最小截面积图表
（16）电涌保护器的上口进线端为什么要配一断路器？该断路器应如何选型？
后备断路器选择表
（17）客户选择熔断器和断路器作为浪涌保护器的后备保护有哪些区别？
（18）浪涌保护器的后备断路器应该怎样选型？。

浪涌保护器的选用原则

浪涌保护器的选用原则浪涌爱护器是通过泄放雷电流、限制浪涌电压来爱护电子设备，是电子设备防雷的主要手段，也是内部防雷爱护的主要措施，从而成为综合防雷体系中的重要组成部分。

浪涌爱护器并联在被爱护设备两端，通过泄放浪涌电流、限制浪涌电压来爱护电子设备。

泄放雷电流、限制浪涌电压这两个作用都是由其非线性元件(一个非线性电阻，或是一个开关元件)完成的。

在被爱护电路正常工作，瞬态浪涌未到来以前，此元件呈现极高的电阻，对被爱护电路没有影响；而当瞬态浪涌到来时，此元件快速转变为很低的电阻，将浪涌电流旁路，并将被爱护设备两端的电压限制在较低的水平。

到浪涌结束，该非线性元件又快速、自动地恢复为极高电阻。

首先划分建筑物内的雷电爱护区，分为：LPZOA区、LPPB区、LPZl 区及LPZn+l后续防雷区。

全部进入建筑物的外来导电物均在L-P20A 或LP2PB与LPZl区交界处做等电位连接，并设置SPD，如有后续分区，一般也适用此原则。

然后，进行雷电流分流计算与雷击风险评估分级，并据此进行浪涌爱护器的选择。

浪涌爱护器从工作原理和性能上分为电压开关型、限压型和组合型。

(1)电压开关型SPD在无浪涌消失时为高阻抗，当浪涌电压达到肯定值时突变为低阻抗，此类SPD通常采纳放电间隙、充气放电管、闸流管和三端双向可控硅元件作为组件。

它的特点是放电力量强，但残压较高，通常为2-4kV，测试该器件一般采纳10／350ps的模拟雷电：中击电流波形。

电压开关型SPD完全可以爱护电气线路免遭雷电造成的涌流损害，特殊适用于I级雷电过电压爱护，所以，一般安装在建筑物LP20与LPZl区的交界处，可最大限度地消退电网后续电流，疏导10／350us的雷电冲击电流。

(2)限压型SPD在无浪涌消失时为高阻抗，随着浪涌电流和电压的增加，阻抗连续变小。

此类SPD通常采纳压敏电阻、抑制二极管等作为组件，有时称这类SPD为钳制型SPD。

它的残压较低，测试该器件一般采纳8／20us的模拟雷电：中击电流波形。

浪涌保护器（SPD）的设计要点和选型原则

浪涌保护器（SPD）的设计要点和选型原则当前随着科技发展，电子产品种类越来越多，应用领域也越来越广广泛。

但是这些电子产品耐冲击电压水平一般都低于低压配电装置。

因此它们很容易受到电压波动-即浪涌电压-的损害，所谓浪涌又称瞬态过电压，是在电路中出现的一种瞬时的电压波动，在电路中通常可以持续约百万分之一秒，比如在雷电天气中，雷电脉冲可能会在电路中产生电压波动。

220V电路系统中会产生持续瞬间可达到5000或10000V的电压波动，也就是浪涌或者瞬态过电压。

我国的雷电区较多，而雷电又作为在线路中产生浪涌电压的一个重要因素，因此加强在低压配电系统中的防雷电保护就显得十分必要。

浪涌保护器既过电压保护器，工作原理是当电力线、信号传输线出现瞬时过电压时，浪涌保护器就会将过电压泄流来将电压限制在设备所能承受的电压范围内，从而保护设备不受电压冲击。

浪涌保护器在正常情况时，处于高电阻状态，不发生漏流；当电路中出现过电压时，浪涌保护器就会在极短时间内被触发，将过电压的能量漏流，保护设备；过电压消失后，浪涌保护器恢复高阻状态，完全不会影响电源的正常供电。

一、浪涌保护器的设计（1）SPD设计的不足目前，SPD的设计还存在很多不足的地方,在实际的施工中造成了很多问题,甚至造成工程延期,具体如下:1）对设计的描述太过简单,意思表达不清晰,安装要求也不够具体,施工时容易造成很多的不确定性,可能会使要被保护的电子设备受到破坏或经济损失。

2）浪涌保护器的设计不够灵活，有时甚至直接套用固定的防雷施工图，没有根据配电系统的接地制式进行针对性的设计，可能会导致SPD在具体接线安装时出现错误。

3）在配电系统图中，SPD的设计参数不够完整，如电压保护水平UP、是否防爆、最大运行电压Uc等重要参数未设计或部分设计，又或者部分参数不准确，造成浪涌保护器实际运行中出现故障或对电子设备的损坏。

4）设计说明书不详细。

一般地，要有针对SPD设计进行详细说明的设计说明书，如建设项目概况、设计的依据、是否包含有电子信息系统、SPD设计的防护等级等。

浪涌保护器选型

浪涌保护器（SPD）的选择
一、SPD作用
（1）电力系统无电时：SPD对其所应用的系统工作无明显影响；
（2）电力系统出现电涌时：SPD呈现低电阻，电涌电流通过SPD泄漏，把电压限制到其保护水平，电涌可能引起工频续流用过SPD;
（3）电力系统出现电涌后：SPD在电涌及任何可能出现的工频续流熄灭后，恢复到高阻状态；
（4）当电涌大于设计最大吸收能力和发电电流时，SPD可能失效或损坏。

SPD的失效模式分为开路模式和短路模式；
（5）在开路模式下，被保护系统不再被保护，因为失效的SPD对系统影响很小，所以不易被发现。

为保证下一个电涌到来之前，更换失效的SPD，就需要有一个指示；
（6）在短路模式下，失效的SPD严重影响系统，系统中短路电流失效的SPD，短路电流导通时能使能量过度释放，可能引起火灾，故使用短路失效模式的SPD 需配备一个合适的断路器或熔断器。

一、SPD的选型
1.1类别的选择
表1-1 SPD类别选择原则
1.2规格的选择
表1-2 SPD规格选择原则
二、SPD前熔断器或断路器选型
表2-1 SPD前断路器或熔断器选择。

ABB电子版选型手册-最新修订版
