各种风机型号介绍大全(图文并茂)介绍

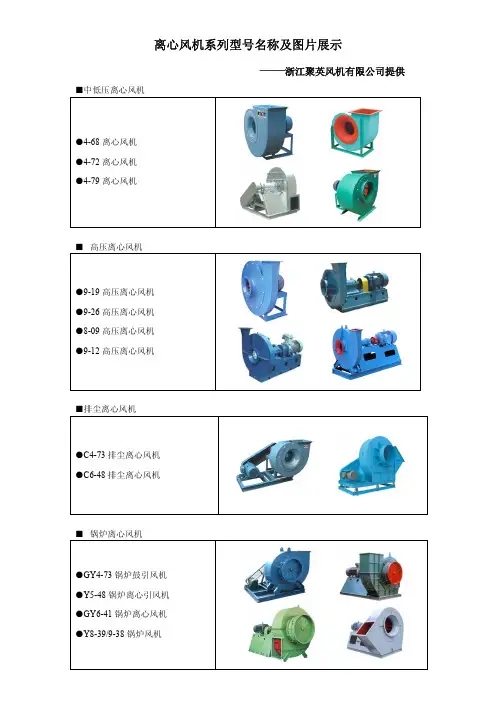

离心风机系列型号名称及图片展示
离心风机系列型号名称及图片展示
——浙江聚英风机有限公司提供■中低压离心风机
●4-68离心风机
●4-72离心风机
●4-79离心风机■高压离心风机
●9-19高压离心风机
●9-26高压离心风机
●8-09高压离心风机
●9-12高压离心风机
■排尘离心风机
●C4-73排尘离心风机
●C6-48排尘离心风机■锅炉离心风机
●GY4-73锅炉鼓引风机●Y5-48锅炉离心引风机
●GY6-41锅炉离心风机●Y8-39/9-38锅炉风机
■高温离心风机
●W5-48高温离心风机
●W9-26高温离心风机
●GWF插入式高温离心风机■空调离心风机
●DFW外转子离心风机
●KDF前向多翼式空调风机
●KHF后弯式空调离心风机
●WHF无蜗壳离心风机
■设备配套离心风机
●DFA小型离心风机
●DFD多翼式外转子离心风机●HFD后倾式外转子离心风机。
风机基础知识介绍课件
混流式风机
混流式风机是一种结合了离心式和轴 流式风机的通风 fan,通常由叶轮、 机壳、进风口和电机等部分组成。
混流式风机具有效率较高、风量适中、 噪音较低等优点。
混流式风机适用于需要中等风量和中 等距离送风的场所,如商场、办公楼 等。
罗茨风机
罗茨风机是一种容积式鼓风机, 利用两个或三个叶轮的转动来强
THANKS
感谢观看
贯流式风机结构与工作原理
叶轮
通常由多片弧形叶片组成,固定在轴上,通过电机驱动旋转。
工作原理
当叶轮旋转时,空气从进风口进入,在叶轮的挤压力和推力共同作用下实现气体输送。
04
风机的维护与保养
日常维护保养
01Biblioteka 0203每日检查
检查风机是否有异常声音、 振动或异味,检查轴承温 度和润滑情况,检查电机 电流和电压是否正常。
效率与比功率是衡量风机性能的重要 指标,效率越高、比功率越小,说明 风机的性能越好。
噪声参数
01
噪声参数是衡量风机运行时产生 的噪声大小的指标,通常用声压 级或声功率级来表示。
02
噪声参数是评价风机性能的重要 指标之一,也是评价风机对环境 影响的重要依据。
03
风机的结构与工作原理
离心式风机结构与工作原理
流量参数
流量参数是衡量风机输送气体量的重要指标,通常用体积流 量和质量流量来表示。体积流量是指单位时间内通过风机的 气体体积,而质量流量则是单位时间内通过风机的气体质量。
流量参数反映了风机的通风 speed,即通风 speed,也就是 风机的通风 speed,即风机的通风 speed。
功率参数
功率参数是衡量风机能耗的重要指标,通常用输入功率和 输出功率来表示。输入功率是指风机运行所需消耗的电能 或其他能源,而输出功率是指风机实际输送气体的功率。
风机分类及型号含义以及电机和变频的概念
风机分类及型号含义以及电机和变频的概念一、FBCDZ系列煤矿地面用对旋防爆抽出式轴流通风机结构特点:由进风筒、主机1和主机2、消音器、扩散筒组成。
隔爆型三相异步电动机安装在主机座的隔流腔内,与流道内的爆炸性危险气体完全隔离,由主机座上的通风孔形成新鲜空气对电动机进行冷却。
叶轮毂比选用0.6-0.7,叶片为可调式中空扭曲机翼型。
叶轮外径与机壳之间设有防磨擦火花铜环以提高风机运行的安全性。
对旋式设计可使风机在矿井风阻小的时候第二级主机负荷很小即电耗少,而在矿井风阻大时候第二级主机逐渐投入额定运行,使风机在流量变化很宽的范围内保持高效状态,另外对旋式风机反风性能好,达正风的70%,只需同时反转两主机叶轮即可实现反风。
适用范围:安装在煤矿地面风井口作抽出式主要通风,适用于具备良好的通风网络,通风距离较长,对反风有较高要求的矿井。
产品特点⑴ 风机采用对旋式结构。
即两台同型号风机对接连在一起,两极叶轮互为反方向旋转,省去了主扇的中、后导叶的损失,从而提高了风机的效率。
⑵ 风机采用叶轮与电机轴直联式结构,无传动系统,消除了能量的损失,从而提高了风机的装置效率。
除对风机轴承定期注油外,一般不需维修,就可长期连续运行。
⑶ 该系列风机最高装置静压效率可达80 %,高效区域宽广,可确保矿井在三个开采阶段的运行效率都在70 %以上,扭转了我国大型矿山主扇运行效率低的状况。
⑷ 在主风筒内安设了稳流环,风机性能曲线无驼峰,无喘振,任何阻力情况下均可稳定运行。
噪声较低,本产品的绝大多数型号在不加消声器的情况下噪声均小于35 dB(A)。
如果用户对噪声有更严格的要求,本厂可设计风机专用的消声器,使整机的运行噪声降至85 dB(A)以下。
⑸ 该系列风机全部叶片可调整,共分为45°、40°、35°、30°、和25°五个工作角度,前、后级安装角度可以一致,也可以不同,又可调节为45°以下的任意角度运行。
各种风机型介绍大全图文并茂介绍完整版
各种风机型介绍大全图文并茂介绍HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】[资料]各种风机型号介绍大全(图文并茂)-GDF系列离心式管道风机2013-3-7 09:41 上传下载附件 (9.59 KB)一、特点GDF系列离心式管道风机,系本厂吸取国内先进技术的基础上加以改进制成的新型产品,该产品可直接与风管连接,性能好,运行平稳人,噪声低,结构合理紧凑,安装方便,是九十年代填补国内空白替代进口产品。
2013-3-7 09:41 上传下载附件 (73.36 KB) 2013-3-7 09:42 上传下载附件 (56.41 KB)CF系列厨房排烟管道风机2013-3-7 09:43 上传下载附件 (17.09 KB)该系列风机具有管道式外型,电机安装在风机外面,使高温管道的油烟同电机完全隔离,从而确保电机长时间安全运转,使用寿命比其他型式风机有了极大提高。
具有噪声低、耐高温性能优良、效率高、安装清洗方便等特点。
输送介质温度在200℃条件下连续运行60分钟以上,输送介质温度80℃时可长期连续运行不损坏。
主要用于高级民用建筑、厨房、烘箱等高温介质的通风排风。
一方面改变了以往国内无专用厨房风机的局面;别一方面保证了厨房的噪声低、无污染。
CF系列厨房排烟管道风机均为水平方向,且进、出风口都为方形,同管道联接非常方便。
该风机可同高效厨房油烟专用净化器配套使用,也可作为管道风机单独使用。
CF系列厨房排烟管道风机性能参数表(1)2013-3-7 09:47 上传下载附件 (47.87 KB)CF系列厨房排烟管道风机性能参数表(2)2013-3-7 09:47 上传下载附件 (84.37 KB)CF系列厨房排烟管道风机性能参数表(3)2013-3-7 09:48 上传下载附件 (84.05 KB)DJF、SR900人防风机性能参数表一、DJF、SR900人防风机性能参数表2013-3-7 09:50 上传下载附件 (44.36 KB)二、外形示图2013-3-7 09:50 上传下载附件 (25.81 KB)三、人防通风系统及附件介绍2013-3-7 09:51 上传下载附件 (11.2 KB)1、进风消波悬殊摆活门2、LP滤尘器3、手动密封阀门4、预滤器5、软管接头6、过滤吸收器7、电动脚踏(手摇)二用风机8、风量调节阀9、FX-Ⅰ风量显示器(或风量测点)10、FY 自动排气阀a、阻力测点2013-3-7 09:52 上传下载附件 (47.8 KB)2013-3-7 09:53 上传下载附件 (42.39 KB)DWT系列屋顶风机的特点(介绍)2013-3-7 09:53 上传下载附件 (12.96 KB)一、DWT系列屋顶风机特点1、规格型式多,应应范围广:可根据使用场合的压力、风量和噪声的不同要求,选用以下三种型式风机:A、轴流式屋顶风机:型号为DWT-Ⅰ型,宜用于中低压、大流量的使用场合。
各种类型风机详解
集流器与叶轮的配合,以套口间隙形式为好。而对口间隙 形式一般较少采用。
为了减弱涡流,控制倒流, 在风机内部进气口部位加装了一个挡风圈。
22
蜗壳
风机性能的好坏,效率的高低主要决定于叶轮,但蜗壳的 形状和大小,吸气口的形状等,也会对其有影响。
蜗壳的作用是收集从叶轮中甩出的气体,使他流向排气口 ,并在这个流动的过程中使气体 从叶轮处获得的动压能一部分转 化为静压能,形成一定的风压。
13
轴流风机与离心风机的区别
一、离心风机改变了风管内介质的流向,而轴流风机不改变风管 内介质的流向。
二、离心风机的安装比较复杂。 三、离心风机的电机与风机连接一般是通过轴连接的,而轴流风
机的电机一般在风机内。
14
EXH flow
三、风机的结构
主要由风叶、集流器、 百叶窗、开窗机构、电机、 皮带轮、进风罩、内框架、 蜗壳等部件组成。开机时电 机驱动风叶旋转,并使开窗 机构打开百叶窗排风。停机 时百叶窗自动关闭。
23
蜗壳的外形: 阿基米德螺旋线。
蜗壳出口扩压器: 因为气流从蜗壳流出时向
叶轮旋转方向偏斜,所以 扩压器一般做成向叶轮一 边扩大, 其扩散角θ通常为6°~8°
24
离心风机的蜗壳出口处有舌状结构,一般称作蜗舌。蜗舌 可以防止气体在机壳内循环流动。 蜗舌的组成; 1、尖舌;用于高效率的风机,风机的噪音一般比较大。 2、深舌;大多用于低转速的风机。 3、短舌;大多用于高转速的风机。 4、平舌;用于低效率的风机,风机噪音小。
11
风机的工作原理
螺杆风机工作原理
螺杆风机是一种利用螺杆相互啮合来吸人和排出气 体的回转式风机。螺杆风机的转子由主动螺杆和从动螺 杆组成。主动螺杆与从动螺杆做相反方向转动,螺纹相 互啮合,气体从吸人口进入,被螺旋轴向前推进增压至 排出口。
通风风机型号及参数表
通风风机型号及参数表通风风机是目前工业生产和民生生活中常见的设备之一,可用于排除地下车库、工艺车间、商场超市等场所中的浊气及污染物,也可用于清洁室内空气、为工业设备及房间带来清新的空气。
以下是几款常见的通风风机型号及其参数介绍:一、轴流风机轴流风机是目前最通用的通风风机类型,主要应用于低压、大风量的通风系统中。
它利用螺旋桨的设计原理,将气体从一端吸入,然后强制经过桨叶旋转,最终从另一端排出,形成一股强劲的气流。
常见的轴流风机型号有:1、FWZ型轴流风机参数表:风量:9700m³/h压力:535pa电压:380V功率:750W电机速度:1400r/min外形尺寸:650*650mm 2、SDF型轴流风机参数表:风量:61000m³/h压力:280pa电压:380V功率:11kw电机速度:1450r/min外形尺寸:1000*1000mm 二、离心风机离心风机是一种利用高速旋转离心叶轮来产生气流的通风风机,主要应用于冶金、化工、矿山等工业场所中,可用于脱湿、除尘、送风等多个方面。
常见的离心风机型号有:1、4-68型离心风机参数表:风量:4000m³/h压力:599pa电压:380V功率:3kw电机速度:2900r/min外形尺寸:650*650mm2、T30型离心风机参数表:风量:20000m³/h压力:1500pa电压:380V功率:55kw电机速度:2950r/min外形尺寸:1500*1500mm三、混流风机混流风机是一种介于轴流风机和离心风机之间的通风设备,其叶轮的设计结合了轴流风机的桨叶和离心风机的直叶片,独特的气流组织形式为气体提供了更加稳定、柔和的空气流动。
常见的混流风机型号有:1、4-1型混流风机参数表:风量:1050m³/h压力:200pa电压:220V功率:0.25kw电机速度:2800r/min外形尺寸:310*300mm2、FUMF-25型混流风机参数表:风量:37000m³/h压力:1100pa电压:380V功率:55kw电机速度:2900r/min外形尺寸:1900*1650mm总结:以上列举的四款通风风机都是市场上比较常见的型号,它们分别具有轴流风机、离心风机、混流风机的功能特点。
各种风机型号介绍全套汇编(图片文字说明并茂)介绍
[资料]各种风机型号介绍大全(图文并茂)-GDF系列离心式管道风机2013-3-7 09:41 上传下载附件(9.59 KB)一、特点GDF系列离心式管道风机,系本厂吸取国内先进技术的基础上加以改进制成的新型产品,该产品可直接与风管连接,性能好,运行平稳人,噪声低,结构合理紧凑,安装方便,是九十年代填补国内空白替代进口产品。
2013-3-7 09:41 上传下载附件(73.36 KB)2013-3-7 09:42 上传下载附件(56.41 KB)CF系列厨房排烟管道风机2013-3-7 09:43 上传下载附件(17.09 KB)该系列风机具有管道式外型,电机安装在风机外面,使高温管道的油烟同电机完全隔离,从而确保电机长时间安全运转,使用寿命比其他型式风机有了极大提高。
具有噪声低、耐高温性能优良、效率高、安装清洗方便等特点。
输送介质温度在200℃条件下连续运行60分钟以上,输送介质温度80℃时可长期连续运行不损坏。
主要用于高级民用建筑、厨房、烘箱等高温介质的通风排风。
一方面改变了以往国内无专用厨房风机的局面;别一方面保证了厨房的噪声低、无污染。
CF系列厨房排烟管道风机均为水平方向,且进、出风口都为方形,同管道联接非常方便。
该风机可同高效厨房油烟专用净化器配套使用,也可作为管道风机单独使用。
CF系列厨房排烟管道风机性能参数表(1)2013-3-7 09:47 上传下载附件(47.87 KB)CF系列厨房排烟管道风机性能参数表(2)2013-3-7 09:47 上传下载附件(84.37 KB)CF系列厨房排烟管道风机性能参数表(3)2013-3-7 09:48 上传下载附件(84.05 KB)DJF、SR900人防风机性能参数表一、DJF、SR900人防风机性能参数表2013-3-7 09:50 上传下载附件(44.36 KB)二、外形示图2013-3-7 09:50 上传下载附件(25.81 KB)三、人防通风系统及附件介绍2013-3-7 09:51 上传下载附件(11.2 KB)1、进风消波悬殊摆活门2、LP滤尘器3、手动密封阀门4、预滤器5、软管接头6、过滤吸收器7、电动脚踏(手摇)二用风机8、风量调节阀9、FX-Ⅰ风量显示器(或风量测点)10、FY 自动排气阀a、阻力测点2013-3-7 09:52 上传下载附件(47.8 KB)2013-3-7 09:53 上传下载附件(42.39 KB)DWT系列屋顶风机的特点(介绍)2013-3-7 09:53 上传下载附件(12.96 KB)一、DWT系列屋顶风机特点1、规格型式多,应应范围广:可根据使用场合的压力、风量和噪声的不同要求,选用以下三种型式风机:A、轴流式屋顶风机:型号为DWT-Ⅰ型,宜用于中低压、大流量的使用场合。
各种风机型号介绍大全(图文并茂)介绍
[资料]各种风机型号介绍大全(图文并茂)-GDF系列离心式管道风机2013-3-7 09:41 上传下载附件(9.59 KB)一、特点GDF系列离心式管道风机,系本厂吸取国内先进技术的基础上加以改进制成的新型产品,该产品可直接与风管连接,性能好,运行平稳人,噪声低,结构合理紧凑,安装方便,是九十年代填补国内空白替代进口产品。
2013-3-7 09:41 上传下载附件(73.36 KB)2013-3-7 09:42 上传下载附件(56.41 KB)CF系列厨房排烟管道风机2013-3-7 09:43 上传下载附件(17.09 KB)该系列风机具有管道式外型,电机安装在风机外面,使高温管道的油烟同电机完全隔离,从而确保电机长时间安全运转,使用寿命比其他型式风机有了极大提高。
具有噪声低、耐高温性能优良、效率高、安装清洗方便等特点。
输送介质温度在200℃条件下连续运行60分钟以上,输送介质温度80℃时可长期连续运行不损坏。
主要用于高级民用建筑、厨房、烘箱等高温介质的通风排风。
一方面改变了以往国内无专用厨房风机的局面;别一方面保证了厨房的噪声低、无污染。
CF系列厨房排烟管道风机均为水平方向,且进、出风口都为方形,同管道联接非常方便。
该风机可同高效厨房油烟专用净化器配套使用,也可作为管道风机单独使用。
CF系列厨房排烟管道风机性能参数表(1)2013-3-7 09:47 上传下载附件(47.87 KB)CF系列厨房排烟管道风机性能参数表(2)2013-3-7 09:47 上传下载附件(84.37 KB)CF系列厨房排烟管道风机性能参数表(3)2013-3-7 09:48 上传下载附件(84.05 KB)DJF、SR900人防风机性能参数表一、DJF、SR900人防风机性能参数表2013-3-7 09:50 上传下载附件(44.36 KB)二、外形示图2013-3-7 09:50 上传下载附件(25.81 KB)三、人防通风系统及附件介绍2013-3-7 09:51 上传. 下载附件(11.2 KB)1、进风消波悬殊摆活门2、LP滤尘器3、手动密封阀门4、预滤器5、软管接头6、过滤吸收器7、电动脚踏(手摇)二用风机8、风量调节阀9、FX-Ⅰ风量显示器(或风量测点)10、FY 自动排气阀a、阻力测点2013-3-7 09:52 上传下载附件(47.8 KB)2013-3-7 09:53 上传下载附件(42.39 KB)DWT系列屋顶风机的特点(介绍)2013-3-7 09:53 上传下载附件(12.96 KB)一、DWT系列屋顶风机特点1、规格型式多,应应范围广:可根据使用场合的压力、风量和噪声的不同要求,选用以下三种型式风机:A、轴流式屋顶风机:型号为DWT-Ⅰ型,宜用于中低压、大流量的使用场合。
风机型号参数及含义说明
风机型号参数的含义1、型号风机型号是由基本型号、补充型号组成的,共分三组,中间用短横隔开。
基本型号占两组,用风机最高效率点时全压系数,再乘10取其整数和比转数表示。
补充型号占最后一组,用风机进口吸入型式代号和设计序号表示。
2、机号风机叶轮外径的分米(dm)数表示,有小数尾数只取整数或1/2(0、5)前冠以“№”。
3、传动方式风机传动方式规定为六种形式,用汉语拼音字母规定表示。
4、旋转方向风机旋转方向指叶轮旋转的方向,用代号写在传动方式后。
5、风口位置风口位置分进风口与出风口两种,按叶轮旋转方向区别,右(左)出风口角度/进风口角度。
基本出风口位置为八个,特殊用途可增加补充其表示方法和原有代号见表(5)、基本进风口位置为五个:0°、45°、90°、135°、180°,特殊用途例外,若不装进气室的风机,则进风口位置可不予表示,风口位置的写法是:右(左)出风口角度。
离心式风机型号参数的含义离心风机型号由基本型号和补充型号所组成。
如果风机的基本型号相同,而用途不同时,为方便区别,在基本型号前加“G”或“Y”等符号。
“G”表示送风机(鼓风机)“Y”表示引风机。
补充型号由两位数字组成。
第一位数字表示风机进口吸入型式,以“0”、“1”、“2”表示,其中“0”代表双吸风机;“1”代表单吸风机;“2”代表两级串联风机。
第二位数字代表设计序号。
风机型号完整的表示方法就包括:名称、型号、机号、传动方式、旋转方向、出口位置等部分。
风机的主要性能参数1、流量风机的流量是用出气流量换算成其进气状态的结果来表示的,通常以m3/h、m3/min表示。
但在进出口压比为1、03以下(比如通风机范畴的风机)时,通常将出气风量看作为进气流量相同。
在化学工业等领域中,以m3/h(常温常压)来表示的情况居多,它是将流量换算成标准状态,即摄氏0度、0、1MPa干燥状态。
另外有时还以质量m按Kg/s来表示的。
四章节风机
用η表示,单位%。
四、风机特性曲线
五、风机工作点的确定
现在把管道特性曲线按
L H坐标划到风机的特性 曲线图上,与风机的L H 曲线相交于 O点,该点即为
风机的工作点。也就是把该 台风机连接到具有该管道特 性的管路上运行时,风机所 产生的风量正好是管内的流 量,此时,风机所产生的风 压正好克服该流量下管道所 产生的阻力。
常用风机分:
1、离心式风机分类
• 通用风机、排尘风机、煤粉风机、锅炉
风机、矿井风机、防腐风机(一般风机 涂上耐酸漆或换用防腐材料制成)、防 爆风机、高温风机(用于250℃以上气体 者)、其他(特制专用) 2、轴流式风机分类:
• 通用风机、锅炉风机、矿井风机、隧道
风机、其他
一、离心风机
用于低压或高压送风系统,特别是低 噪音和高风压的系统。叶轮的叶片型式有 流线型、后弯叶型、前弯叶型和径向型四 种 。特点:风流方向在风机内改变方向; 噪声小,适用于风机并联通风和阻力变化 较大的场所。
2) 当风管变径进入风机时,要求 45 一般以 30 为佳。
风口位置 进风口是通风空调系统采集室外新风的入口,其
位置应满足以下要求:
1) 设在室外空气洁净的地点。
2) 为防止把排风吸回本系统,进风口应该设在排风 的上风侧并低于排风口。
3) 进风口下面距室外地面一般不要低于1.2m,以免吸 入地面灰尘。
离心风机构造示意图
离心式排气风机图例
二、轴流风机
❖ 轴流风机的构造如图所示。叶轮由轮 毅和铆在其上的叶片组成,叶片与轮毅 平面安 装成—定的角度。叶片的型式有 机翼型扭曲叶片或直叶片;等 厚板型扭 曲叶片或直叶片等。特点:风流方向在 风机内不改变方向。
各种风机型号介绍大全
各种风机型号介绍大全风机是一种将机械能转化为气流能量的机械设备,广泛应用于通风、空调、排烟、烘干、输送等领域。
根据不同的使用需求和特点,风机可以分为多种型号。
下面将为您介绍一些常见的风机型号。
1.轴流风机轴流风机是最常见的一种风机类型。
其工作原理是通过扇叶在轴向上产生气流,从而实现气流运动。
轴流风机通常用于大范围的气流循环和排风通风,例如工厂车间、地下车库、大型商场等场所。
2.离心风机离心风机是以离心力作用于气流的方式产生气流。
其特点是风压较高,适用于需要压力较大的通风系统,如空调、暖通系统中的送风、排风、循环风等。
3.混流风机混流风机是轴流风机和离心风机的结合体,具有两者的优点。
它的扇叶同时具有轴向和径向特征,因此既具有较高风压,也具有较高风量。
混流风机广泛应用于工业生产、船舶通风、电力站等领域。
4.小型风机小型风机体积小、噪音低,通常用于办公室、家庭、电脑散热等小范围通风。
这种风机采用直流电机,节能环保,并且可以通过电池供电,非常便携。
5.冷却塔风机冷却塔风机用于散热和降温,广泛应用于发电厂、石化、钢铁等行业。
冷却塔风机主要分为轴流式和离心式两种,其工作原理是通过气流的对流,降低介质的温度。
6.烘干机风机烘干机风机主要用于工业生产过程中的烘干作业,如食品、纺织、化工等行业。
这种风机通常具有较大的风量,可以快速将湿气带走,加快烘干效果。
7.通风风机通风风机主要用于通风和排风,保持环境新鲜和良好的空气质量。
这种风机适用于各种建筑、地下车库、工业厂房、洗手间等场所。
8.工业风机工业风机通常具有较大的风量和风压,适用于大型工业生产设备的通风和排风。
这种风机可以根据不同的工作场景和需求,选择不同的型号和规格。
以上是一些常见的风机型号介绍,每种风机都有其独特的特点和适用领域。
在选择风机时,需要根据具体的使用需求和环境条件来确定最合适的型号。
风机大全,风机各个类别介绍
风机的各个类别介绍第一:离心风机离心风机系列(生产工艺、环保工业、机组设备等应用)中低压离心风机4-68离心风机4-72离心风机4-79离心风机高压离心风机9-19/9-26高压离心风机8-09/9-12高压离心风机排尘离心风机C4-73排尘离心风机C6-48排尘离心风机锅炉离心风机G4-73、Y4-73锅炉鼓、引风机Y5-48锅炉离心引风机G6-41、Y6-41锅炉离心引风机Y8-39、Y9-38锅炉引风机高温离心风机W5-48高温离心风机W9-26高温离心风机GWF插入式高温离心风机空调离心风机DFW外转子离心风机KDF前向多翼式空调风机KHF后弯式空调离心风机WHF无蜗壳离心风机设备配套离心风机DFA小型离心风机DFD多翼式外转子离心风机HFD后倾式外转子离心风机第二:屋顶风机屋顶风机系列(屋面排热、排尘、排废气通风应用)DWT屋顶风机DWT风机采用模压轴流或离心叶轮,风机专用电机直联传动,防腐风帽、金属或玻璃钢风筒底座,具有耐腐蚀、质轻高强、运转平稳、维护简单、噪声低、性能优等特点,广泛应用于发电、化工、橡胶、制药、食品加工、冶金等各行业及高级民用建筑的通风换气。
JRTC全铝制离心式屋顶风机(RTC)JRTC屋顶风机是引进欧美先进技术联合科研院校共同研发的一种环保、节能全铝质离心式屋顶排风机,该产品外形设计流畅美观,工艺精湛,符合高档建筑对于外露设备质感的要求。
HTF(A)-W屋顶排烟风机HTF(A)-W风机采用模压轴流叶轮、内置高温电机(配设专门的电机冷却系统)、防雨风帽、泛水底座。
具有耐高温性能优良、效率高、体积小、安装简便等优点。
选配双速电机,可达到一机两用(即平时排风和消防时高温排烟),配设电控箱后可远程自动控制。
WWP无动力屋顶风机WWP无动力屋顶风机仅需风速0.2m/s的微风,或室内外温差0.5℃以上即能不间断旋转,不仅适用平屋顶,而且可在不超过31.5°的斜屋顶上,将涡轮轴线调整为垂直状态。
风机分型、规格、型号
4mm
HTF-II-6.5B YD160M-4/2
9/11
4mm
HTF-II-6A YD132S-4/2 4.5/5.5
4mm
HTF-II-6B YD160M-4/2
9/11
4mm
HTF-II-5.5A YD112M-4/2
3.3/4
4mm
HTF-II-5.5B YD132M-4/2
6.5/8
4mm
53
HTF-14C
YE2-200L-8
15
5mm
2.75mm
53
HTF-13A
YE2-200L1-6
18.5 5mm
2.75mm
53
HTF-13B
YE2-180L-8
11
5mm
2.75mm
53
HTF-12A
YE2-200L1-6
18.5 5mm
2.75mm
53
HTF-12B
YE2-200L-8
15
5mm
YD200L-6/4 YD180L-6/4 YD200L-6/4 YD180L-6/4 YD180L-6/4 YD180L-6/4 YD160L-6/4 YD160L-6/4 YD160M-6/4 YD160M-6/4 YD132M-6/4 YD132M-6/4 YD132S-6/4 YD132S-6/4 YD112M-6/4
18.5/22 13/16
18.5/22 13/16 13/16 13/16 9/11 9/11 6.5/8 6.5/8 4/5.5 4/5.5 3/4 3/4
2.2/2.8
39060/60000 33980/49610 30050/44070 27890/41070 25500/37230 18500/28600 18020/24020 15443/22917 1750/20500 11030/18000 6800/10030
风机型号及参数表
风机型号及参数表1、离心式风机离心风机型号的意义:由基本型号和补充型号所组成。
如果风机的基本型号相同,而用途不同时,为方便区别,在基本型号前加“G”或“Y”等符号。
“G”表示送风机(鼓风机) “Y”表示引风机。
补充型号由两位数字组成。
?第一位数字表示风机进口吸入型式,以“0”、“1 ”、“2”表示,其中“0”代表双吸风机; “1 ”代表单吸风机; “2”代表两级串联风机。
第二位数字代表设计序号。
风机型号完整的表示方法就包括:名称、型号、机号、传动方式、旋转方向、出口位置等部分。
2、轴流式风机根据轴流风机的特性做出以下分类:a、按材质分类:钢制风机、玻璃钢风机、塑料风机、PP风机,PVC风机,镁合金风机、铝风机、不锈钢风机等等。
b、按用途分类:防爆风机、防腐风机、防爆防腐、专用轴流风机风机等类型。
c、按使用要求分类:管道式、壁式、岗位式、固定式、防雨防尘式、移动式、电机外置式等。
d、按安装方式可分为:皮带传动式、电机直联式。
可用于冶金、化工、轻工、食品、医疗器械、机械设备和民用建筑的通风或散热。
如果去掉套管,还可以作为自由风机使用,也可以间隔串联安装在长长的排气管道内,增加管道内的风压。
3、回转风机通过转子的旋转改变气室的容积来做功。
常见的品种有罗茨鼓风机和旋转式压缩机。
转子设计为在气缸内偏心旋转,油润滑,低速。
风量范围:每分钟0.31立方米至每分钟5.41立方米。
压力范围:9.8 kPa至49 kPa,可变容积压缩低噪音鼓风机称为旋转式鼓风机。
扩展资料:风机型号的意义风机型号4-72-5/A 4-72是指低压大风量风机系列的一类风机,5A代表风机的叶轮直径为500毫米电机直接连接叶轮的一种风机,风量一般在3864-15455M^/H。
风压一般在502-3187PA。
配用电机功率2.2千瓦和15千瓦两种。
4-72是一个风机系列,一般做鼓风用,5A是机型,也就是说叶轮大下500MM。
例如:高压离心风机型号TG-10-IIIN011D。
风机型号大全
风机型号大全风机是一种能够将风能转换为机械能的设备,广泛应用于工业生产、建筑通风、环境保护等领域。
根据不同的使用场景和需求,风机型号也各不相同。
下面将介绍一些常见的风机型号,以便大家更好地了解和选择适合自己需求的风机。
1. 离心风机。
离心风机是一种常见的通风设备,其结构简单,运行稳定,噪音低,适用于工厂、仓库、办公楼等场所的通风换气。
离心风机的型号种类繁多,包括DF系列、CF系列、BF系列等,用户可以根据具体需求选择合适的型号。
2. 轴流风机。
轴流风机是一种在轴线方向上流动的风机,具有体积小、噪音低、风压高等特点,适用于需要大气流量和低风阻的场合。
常见的轴流风机型号有FA系列、TA系列、SA系列等,用户可以根据空间大小和风量要求选择合适的型号。
3. 混流风机。
混流风机是离心风机和轴流风机的结合体,具有风量大、风压高、噪音低等特点,适用于工业生产、矿山通风、地下车库等场所。
常见的混流风机型号有MF系列、CF系列等,用户可以根据具体场所和需求选择合适的型号。
4. 管道风机。
管道风机是一种安装在管道内部的风机,具有结构紧凑、噪音低、风量大等特点,适用于建筑通风、空调系统、工业排烟等场合。
常见的管道风机型号有PF系列、TF系列等,用户可以根据管道直径和风量要求选择合适的型号。
5. 烟气脱硫风机。
烟气脱硫风机是一种专门用于烟气脱硫系统的风机,具有耐腐蚀、高温、高湿等特点,适用于电厂、化工厂等场所。
常见的烟气脱硫风机型号有FG系列、TG系列等,用户可以根据脱硫系统的工艺要求选择合适的型号。
6. 隧道风机。
隧道风机是一种专门用于隧道通风的风机,具有防爆、防腐蚀、耐高温等特点,适用于地铁、公路隧道等场所。
常见的隧道风机型号有TF系列、RF系列等,用户可以根据隧道长度和通风要求选择合适的型号。
以上是一些常见的风机型号,每种型号都有其特定的应用场景和优势特点,用户在选择风机时应该根据具体需求进行合理选择,以达到最佳的通风效果。
风机分类表
排出气体压力>350kpa
3
按结构形式
单级
双级或多级4按材源自分铁壳风机玻璃钢风机
塑料风机
不锈钢风机
风机分类表
序
分类依据
类别
再分类
作用原理
设备名称
1
按作用原理分
容积式通风机
回转式
活塞在气缸内往复旋转运动,压缩气体提高压力
滑片式、螺杆式、罗茨式
往复式
活塞式、隔膜式
透平式通风机
旋转叶片将机械能转化为气体的压力和速度
离心式、轴流式、混流式、喷射式
2
按出口压力分
通风机
排出气体压力≤14.7kpa
鼓风机
排出气体压力14.7∽350kpa
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
[资料]各种风机型号介绍大全(图文并茂)-GDF系列离心式管道风机2013-3-7 09:41 上传下载附件(9、59 KB)一、特点GDF系列离心式管道风机,系本厂吸取国内先进技术得基础上加以改进制成得新型产品,该产品可直接与风管连接,性能好,运行平稳人,噪声低,结构合理紧凑,安装方便,就是九十年代填补国内空白替代进口产品。
2013-3-7 09:41 上传下载附件(73、36 KB)2013-3-7 09:42 上传下载附件(56、41 KB)CF系列厨房排烟管道风机2013-3-7 09:43 上传下载附件(17、09 KB)该系列风机具有管道式外型,电机安装在风机外面,使高温管道得油烟同电机完全隔离,从而确保电机长时间安全运转,使用寿命比其她型式风机有了极大提高。
具有噪声低、耐高温性能优良、效率高、安装清洗方便等特点。
输送介质温度在200℃条件下连续运行60分钟以上,输送介质温度80℃时可长期连续运行不损坏。
主要用于高级民用建筑、厨房、烘箱等高温介质得通风排风。
一方面改变了以往国内无专用厨房风机得局面;别一方面保证了厨房得噪声低、无污染。
CF系列厨房排烟管道风机均为水平方向,且进、出风口都为方形,同管道联接非常方便。
该风机可同高效厨房油烟专用净化器配套使用,也可作为管道风机单独使用。
CF系列厨房排烟管道风机性能参数表(1)2013-3-7 09:47 上传下载附件(47、87 KB)CF系列厨房排烟管道风机性能参数表(2)2013-3-7 09:47 上传下载附件(84、37 KB)CF系列厨房排烟管道风机性能参数表(3)2013-3-7 09:48 上传下载附件(84、05 KB)DJF、SR900人防风机性能参数表一、DJF、SR900人防风机性能参数表2013-3-7 09:50 上传下载附件(44、36 KB)二、外形示图2013-3-7 09:50 上传下载附件(25、81 KB)三、人防通风系统及附件介绍2013-3-7 09:51 上传下载附件(11、2 KB)1、进风消波悬殊摆活门2、LP滤尘器3、手动密封阀门4、预滤器5、软管接头6、过滤吸收器7、电动脚踏(手摇)二用风机8、风量调节阀9、FX-Ⅰ风量显示器(或风量测点)10、FY 自动排气阀a、阻力测点2013-3-7 09:52 上传下载附件(47、8 KB)2013-3-7 09:53 上传下载附件(42、39 KB)DWT系列屋顶风机得特点(介绍)2013-3-7 09:53 上传下载附件(12、96 KB)一、DWT系列屋顶风机特点1、规格型式多,应应范围广:可根据使用场合得压力、风量与噪声得不同要求,选用以下三种型式风机:A、轴流式屋顶风机:型号为DWT-Ⅰ型,宜用于中低压、大流量得使用场合。
同时根据用户需要还可以设计成双向旋转可逆式,具有正反工况等效得特点;2、效率高,噪声低:本风机采用先进得CAD软件,经多目标优化设计、开发。
DWT-Ⅰ系列机号中1200、1400、1500、1600、1800、2000、2200及2400mm风机,采用相同直径不同转速,不同角度与不同叶型得方法,以满足不同使用工况得需要,达到风机与系统匹配,以利实现节能与降噪;3、运转平稳,寿命长:本风机得转动惯量小,动平衡精度高运转平稳,且各项性能指标在工厂内控制中得要求均高于风机行业标准,能确保风机长期稳定地运行;4、适用范围广:本风机可以根据使用要求,制造成防爆型、防腐型、适用于抗老化抽送、排易燃、易爆及有腐蚀性气体得场合;2013-3-7 09:54 上传下载附件(111、11 KB)2013-3-7 09:54 上传下载附件(114、26 KB)SWF高效低噪混流风机得特点(介绍)2013-3-7 09:55 上传下载附件(7、15 KB)混流风机就是介于离心与轴流之间得一种新型风机。
该风机采用先进得CAD系统软件,并以多目标优化,性能预示设计研制得高科技产品,应用斜流子午加速方法,亦称斜流风机。
压力较同机号轴流机高,风量较同机号离心风机大,具有效率高、高效运行区宽等特点。
广泛应用于民用建筑通风排风、冷库、纺织工厂等多变化工况条件,可替代低压离心风机,并具有空气轴向流动,占地面积小、噪音小、结构紧凑、安装维护方便等特点。
本系列产品分单速、双速、高压型与屋顶型四种型号。
可根据不同得使用场合,合理得选用该类风机,最大限度地减少风机在工程安装中得占地面积与较大程度得降低噪音。
HTF(A)型轴流式排烟风机2013-3-7 09:56 上传下载附件(11、96 KB)机号:4#-15# 风量:2300-93800m3/h 全压:102-819Pa特点:轴流轮毂式叶轮、采用高温电机,电机全封闭内置,设有专门得电机冷却系统效率高、噪声低、结构合理、体积小、安装方便。
应用:高层建筑、烘房、地下车库、地铁、隧道等消防排烟及送排通风,双速风机低速用于平时通排风、高速时为消防排烟XGFC(HTFC)消防(两用)低噪声风机箱2013-3-6 20:02 上传下载附件(16、49 KB)风机形式:该系列风机产品结构形式分为A型与B型两种,即电动机安装在机壳体内得为A 型,电动机安装在壳体外得B型,为了同一机号达到不同得性能参数又分为I与II。
风机用途:应用场合:可供宾馆、饭店、礼堂、地下室、厂矿企业得车间、办公楼等需要消防并通风换风得场合使用,用户可根据不同使用场合与不同用途来选择。
应用时输送得空气要求:气体内不许有粘性得物质,所含得尘土硬质粒物不大于50mg/m 3 。
输送气体得温度:经耐高温试验,在温度高于280℃高温情况下,连续运转40分钟以上,达到消防排烟之目得。
2013-3-6 20:06 上传下载附件(73、61 KB)2013-3-6 20:06 上传下载附件(66、86 KB)2013-3-6 20:07 上传下载附件(40、68 KB)2013-3-6 20:07 上传下载附件(34、33 KB)4-72(79)离心风机2013-3-6 20:09 上传下载附件(9、42 KB)机号::2、8#-6# 风量:565-15455m3/h 风压:176-3334pa特点:采用A式直联传动,后倾式离心叶轮,通风换气、可制作成防爆及防腐型,有钢制与玻璃钢制作应用:各类大中型工厂与高级民用建筑、大型场馆4-72(79)离心风机2013-3-6 20:10 上传下载附件(9、71 KB)机号:6#-12# 风量:4420-48800m3/h 风压:317-2118pa特点:采用E式皮带传动,后倾式离心叶轮,通风换气、可制作成防爆及防腐型,有钢制与玻璃钢制作应用:各类大中型工厂与高级民用建筑、大型场馆风机型式及传动型式(亦适用于9-19、C6-48及其它离心风机)风机分左旋与右旋两种型式,从电机(皮带轮)侧正视,叶轮按顺时针方向旋转为右旋,逆时针旋转为左旋。
A式为电机直联传动,B、C、E式为皮带传动,D、F式为联轴器传动。
2013-3-6 20:41 上传下载附件(17、83 KB)2013-3-6 20:41 上传下载附件(29、96 KB)2013-3-6 20:42 上传下载附件(67、58 KB)2013-3-6 20:43 上传下载附件(42、59 KB)2013-3-6 20:43 上传下载附件(42、77 KB)2013-3-6 20:43 上传下载附件(24、35 KB)2013-3-6 20:44 上传下载附件(41、21 KB)2013-3-6 20:44 上传下载附件(44、5 KB)2013-3-6 20:44 上传下载附件(44、47 KB)2013-3-6 20:44 上传下载附件(45、87 KB)2013-3-6 20:45 上传下载附件(70、82 KB)2013-3-6 20:45 上传下载附件(52、58 KB)2013-3-6 20:45 上传下载附件(64、75 KB)2013-3-6 20:45 上传下载附件(68、48 KB)2013-3-6 20:46 上传下载附件(63 KB)2013-3-6 20:46 上传下载附件(64、17 KB)2013-3-6 20:46 上传下载附件(60、95 KB)2013-3-6 20:46 上传下载附件(44、04 KB)4-72、4-79系列风机外形尺寸(一)、4-72、4-79系列2、8A-6A离心风机外形图2013-3-6 20:49 上传下载附件(45、73 KB)2013-3-6 20:49 上传下载附件(42、78 KB)(二)、4-72、4-79系列6C-12A离心风机外形图2013-3-6 20:51 上传下载附件(39、64 KB)2013-3-6 20:51 上传下载附件(48、08 KB)(三)、4-72系列2、8A-6A离心风机外形尺寸表2013-3-6 20:54 上传下载附件(66、44 KB)2013-3-6 20:54 上传下载附件(76、85 KB)2013-3-6 20:54 上传下载附件(57、2 KB)2013-3-6 20:55 上传下载附件(20、54 KB)(四)、4-72系列6C-12C离心风机外形尺寸表2013-3-6 20:56 上传下载附件(46、66 KB)(五)、4-79系列3A-6A离心风机外形尺寸表2013-3-6 20:59 上传下载附件(55、87 KB)2013-3-6 20:59 上传下载附件(66、78 KB)2013-3-6 20:59 上传下载附件(51、65 KB)2013-3-6 20:59 上传下载附件(22、63 KB)(六)、4-79系列7C-12C离心风机外形尺寸表2013-3-6 21:01 上传下载附件(88、95 KB)Y5-47II离心引风机特点:单吸入式,有3、15#,4#,5#,6#共4个机号适用于燃用各种煤质并配有消烟除尘装置得0、2~0、4吨工业锅炉。
高温烘烤设备得热风循环风机。
使用环境:气体介质中不含腐蚀及易爆气体,介质中粉尘及硬颗粒杂质含量不超过200mg/m3,长期运行介质温度不超过250°C。
3、共15种型号,风量:可达1120-15130CMH,全压:可达520-3364 Pa2013-3-6 21:02 上传下载附件(20、29 KB)9-19高压离心机2013-3-6 21:02 上传下载附件(12、51 KB)机号:4#-6、3# 风量:824-7729 m3/h 风压:3110-9650 Pa特点:采用A式直联传动,风压高、效率高、高效区宽、结构紧凑、运行可靠应用:高压强制通风,如锻冶炉等场合9-19高压离心风机2013-3-6 21:03 上传下载附件(10、56 KB)机号:7、1#-12、5# 风量:3297-19986 m3/h 全压:3320-12350 Pa特点:采用D式联轴器直联传动,风压高、效率高、高效区宽、结构紧凑、运行可靠应用:高压强制通风,如锻冶炉等场合一、性能参数表2013-3-6 21:07 上传下载附件(64、64 KB)2013-3-6 21:08 上传下载附件(69、08 KB)2013-3-6 21:08 上传下载附件(7、38 KB)二、9-19系列风机外形尺寸2013-3-6 21:10 上传下载附件(77、41 KB)2013-3-6 21:10 上传下载附件(81、94 KB)2013-3-6 21:10 上传下载附件(53、53 KB)2013-3-6 21:12 上传下载附件(68、19 KB)2013-3-6 21:13 上传下载附件(60、03 KB)2013-3-6 21:13 上传下载附件(36、2 KB) YDF系列性能参数表2013-3-6 21:14 上传下载附件(40、86 KB)TF(B)型混流式排烟风机机号:3、5#-12、5# 风量:1839-93217m3/h 全压:197-2217Pa特点:混流轮毂叶轮、采用高温电机,电机全封闭内置,并设有专门得电机冷却系统,耐高温性能优良、效率高、噪声低、结构合理、体积小、安装方便等优点。
