地脚螺栓锚固长度规范篇一：地脚螺栓锚固长度问题请教地脚螺栓锚固长度问题该帖被浏览了2652次| 回复了25次《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2006中的钢锚栓锚固长度有较大差异。
请教各位前辈《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）是根据什么的出的锚固长度。
本人的计算方法上有何错误以下是本人写的一个分析总结：锚栓锚固长度取值分析一、问题的提出《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2006中的钢锚栓锚固长度有较大差异。
结合具体工程实例：山东富伦钢厂余热回收锅炉框架，抗震设防烈度7度0.1g。
经过计算地脚螺栓选用M20 Q235B，锚栓类型采用直钩锚栓。
基础混凝土等级C20。
根据《钢结构设计手册上册》(第三版)表10-6 锚栓锚固长度为400mm。
根据《钢结构节点设计手册》（第二版）表9-75 锚栓锚固长度为520mm根据《地脚螺栓（锚栓）通用图》HG/T21545-2006锚栓锚固长度为410×1.05=430mm因此按哪本手册（图集）进行设计的问题就产生了。
二、分析计算计算方法一：地脚螺栓埋入基础中的的锚固长度属于混凝土结构范畴，地脚螺栓的有小直径面积及地脚螺栓的强度设计值属于钢结构范畴，因此地脚螺栓的锚固长度可根据《混凝土结构设计规范》GB50010-2002、与《钢结构设计规范》GB50017-2003进行分析计算，la=α×fy/ft×d (《混凝土结构设计规范》GB50010-2002 9.3.1-1)α取0.16 (《混凝土结构设计规范》GB50010-2002 表9.3.1) ft取1.1N/mm2(《混凝土结构设计规范》GB50010-2002 表4.14)fy取140 N/mm2（《钢结构设计规范》GB50017-2003 表3.4.1-4）la=0.16×140 N/mm2 / 1.1N/mm2×20mm=408mm根据《建筑抗震设防分类标准》GB50223-95 7.04条余热锅炉框架为丙类建筑。
地脚螺栓锚固长度问题
1.一般来说锚栓锚固长度取25d,弯头4d,另加外露丝扣长度150---200mm
2.地脚螺栓锚固长度根据锚固方式不同，取值不同，当螺栓采用1、2类锚固时时，取25d;当当螺栓采用3类锚固时时，取15d，具体取值可参见《建筑结构构造资料集》（下册）P145.
3.地脚螺栓锚固长度的计算可根据《混凝土结构设计规范》GB50010-2002 提供的公式(第114页)：
la=α*fy /ft *d
式中：la――锚栓的锚固长度；
fy――锚栓的抗拉强度设计值
ft――混凝土轴心抗拉强度设计值
d――钢筋的公称直径
α――锚栓的的外形系数
锚栓直径大于25mm时，锚固长度应乘以修正系数1.1
钢筋的外形系数
钢筋类型光面钢筋带肋钢筋刻痕钢丝螺旋肋钢丝三股钢绞线七股钢绞线
α0.160.140.190.130.160.17
混凝土强度设计值
强度总类混凝土强度等级
C15C20C25C30C35C40
ft0.91 1.1 1.27 1.43 1.57 1.71
根据《钢结构设计规范》GB50017-2003所列数据显示，Q235的锚栓抗拉强度设计值为140N/mm2，Q345的锚栓抗拉强度设计值为180N/mm2。
《架空送电线路杆塔结构设计技术规定》DL/T5154-2002所列数据显示，35#优质碳素钢锚栓抗拉强度设计值为190N/mm2，45#优质碳素钢锚栓抗拉强度设计值为215N/mm2。
经计算得地脚螺栓锚固长度(混凝土强度C20)：
Q235为22.4d(故实际取25d)Q345为28.8d(故实际取30d)
35#为30.4d(故实际取35d)45#为34.4d(故实际取35d)。

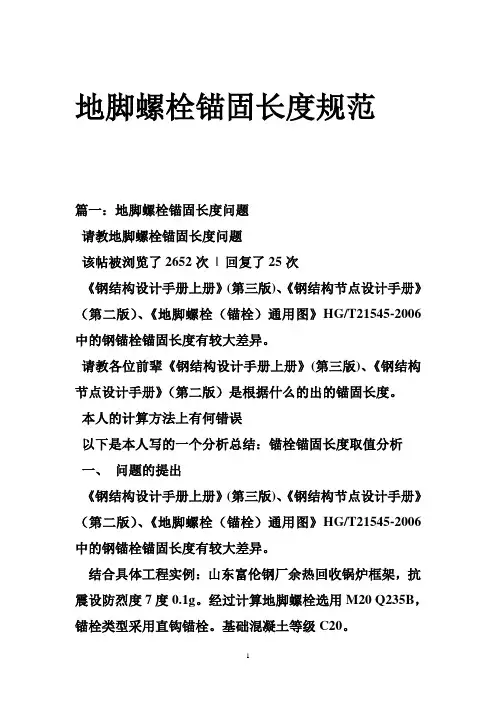

地脚螺栓锚固长度规范
地脚螺栓锚固长度规范篇一：地脚螺栓锚固长度问题请教地脚螺栓锚固长度问题该帖被浏览了2652次| 回复了25次《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2006中的钢锚栓锚固长度有较大差异。
请教各位前辈《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）是根据什么的出的锚固长度。
本人的计算方法上有何错误以下是本人写的一个分析总结：锚栓锚固长度取值分析一、问题的提出《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2006中的钢锚栓锚固长度有较大差异。
结合具体工程实例：山东富伦钢厂余热回收锅炉框架，抗震设防烈度7度0.1g。
经过计算地脚螺栓选用M20 Q235B，锚栓类型采用直钩锚栓。
基础混凝土等级C20。
根据《钢结构设计手册上册》(第三版)表10-6 锚栓锚固长度为400mm。
根据《钢结构节点设计手册》（第二版）表9-75 锚栓锚固长度为520mm根据《地脚螺栓（锚栓）通用图》HG/T21545-2006锚栓锚固长度为410×1.05=430mm因此按哪本手册（图集）进行设计的问题就产生了。
二、分析计算计算方法一：地脚螺栓埋入基础中的的锚固长度属于混凝土结构范畴，地脚螺栓的有小直径面积及地脚螺栓的强度设计值属于钢结构范畴，因此地脚螺栓的锚固长度可根据《混凝土结构设计规范》GB50010-2002、与《钢结构设计规范》GB50017-2003进行分析计算，la=α×fy/ft×d (《混凝土结构设计规范》GB50010-2002 9.3.1-1)α取0.16 (《混凝土结构设计规范》GB50010-2002 表9.3.1) ft取1.1N/mm2(《混凝土结构设计规范》GB50010-2002 表4.14)fy取140 N/mm2（《钢结构设计规范》GB50017-2003 表3.4.1-4）la=0.16×140 N/mm2 / 1.1N/mm2×20mm=408mm根据《建筑抗震设防分类标准》GB50223-95 7.04条余热锅炉框架为丙类建筑。
地脚螺栓锚固长度规范共12页文档
地脚螺栓锚固长度规范篇一：地脚螺栓锚固长度问题请教地脚螺栓锚固长度问题该帖被浏览了2652次| 回复了25次《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2019中的钢锚栓锚固长度有较大差异。
请教各位前辈《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）是根据什么的出的锚固长度。
本人的计算方法上有何错误以下是本人写的一个分析总结：锚栓锚固长度取值分析一、问题的提出《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2019中的钢锚栓锚固长度有较大差异。
结合具体工程实例：山东富伦钢厂余热回收锅炉框架，抗震设防烈度7度0.1g。
经过计算地脚螺栓选用M20 Q235B，锚栓类型采用直钩锚栓。
基础混凝土等级C20。
根据《钢结构设计手册上册》(第三版)表10-6 锚栓锚固长度为400mm。
根据《钢结构节点设计手册》（第二版）表9-75 锚栓锚固长度为520mm根据《地脚螺栓（锚栓）通用图》HG/T21545-2019锚栓锚固长度为410×1.05=430mm因此按哪本手册（图集）进行设计的问题就产生了。
二、分析计算计算方法一：地脚螺栓埋入基础中的的锚固长度属于混凝土结构范畴，地脚螺栓的有小直径面积及地脚螺栓的强度设计值属于钢结构范畴，因此地脚螺栓的锚固长度可根据《混凝土结构设计规范》GB50010-2019、与《钢结构设计规范》GB50017-2019进行分析计算，la=α×fy/ft×d (《混凝土结构设计规范》GB50010-2019 9.3.1-1)α取0.16 (《混凝土结构设计规范》GB50010-2019 表9.3.1) ft取1.1N/mm2(《混凝土结构设计规范》GB50010-2019 表4.14)fy取140 N/mm2（《钢结构设计规范》GB50017-2019 表3.4.1-4）la=0.16×140 N/mm2 / 1.1N/mm2×20mm=408mm根据《建筑抗震设防分类标准》GB50223-95 7.04条余热锅炉框架为丙类建筑。
钢结构厂房钢柱地脚螺栓常见偏差处理
钢结构厂房钢柱地脚螺栓常见偏差处理钢结构厂房钢柱地脚螺栓常见问题体现为以下三种情况：（1）地脚螺栓在基础内锚固长度不够；（2）地脚螺栓标高有偏差，外露长度不足；（3）地脚螺栓平面定位有偏差。
结合多年设计及施工配合经验，将实践中使用过的一些厂房柱脚连接偏差的处理方法总结如下。
1 地脚螺栓在基础内锚固长度不够的解决方案GB 50906—2013机械工业厂房结构设计规范第7.4.2条规定如下：“露出式柱脚基础……柱脚锚栓在基础中的埋置应满足锚固要求，埋入长度不应小于其直径的25倍”，当柱脚锚栓埋置深度小于其直径的25倍时，则不满足规范要求。
建议采用以下方案进行处理：1)对于没有吊车的门式钢架厂房的柱脚多按铰接支承设计，此时根据计算，如果柱脚使用中并不承受拉力，且柱脚锚栓锚固长度不小于15d时，柱脚锚栓可不做处理。
理由如下：地脚螺栓在基础内的锚固长度，设计院大多是根据《钢结构设计手册》或《混凝土结构构造手册》的有关钢锚栓选用表按20d～25d(d为锚筋的直径)设计的。
而参照GB 50010—2010混凝土结构设计规范第9.7.4条“预埋件锚筋中心至锚板边缘的距离不应小于2d和20 mm”时，“受剪和受压直锚筋的锚固长度不应小于15d”的规定，对于构造锚栓只要锚固长度不小于15d就不用修改，但要做好安装过程中钢柱的稳定保护工作。
2)当为刚接柱脚时，锚栓需承受柱脚弯矩和轴力组合作用下产生的拉力，并兼做安装过程固定用。
应按照《混凝土结构设计规范》第8.3.1条的规定精确计算锚固长度。
若仍不满足，则可根据地脚螺栓实际应力比按照GB 50010—2010混凝土结构设计规范第3.2.4条“当纵向受力钢筋的实际配筋面积大于其设计计算面积时，修正系数取设计计算面积与实际配筋面积的比值，但对有抗震设防要求及直接承受动力荷载的结构构件，不应考虑此项修正”进行锚固长度折减。
3)按照前两种方法处理仍不能满足时，可根据《混凝土结构设计规范》第8.3.1条“当锚固钢筋的保护层厚度不大于5d时，锚固长度范围内应配置横向构造钢筋”的规定，只要柱脚底板和基础顶面之间采用灌浆料填实空间的宽度大于5倍地脚螺栓的直径时，可将基础灌浆层厚度计入总锚固长度。
地脚螺栓锚固长度问题
1.一般来说锚栓锚固长度取25d,弯头4d,另加外露丝扣长度150---200mm
2.地脚螺栓锚固长度根据锚固方式不同，取值不同，当螺栓采用1、2类锚固时时，取25d;当当螺栓采用3类锚固时时，取15d，具体取值可参见《建筑结构构造资料集》（下册）P145.
3.地脚螺栓锚固长度的计算可根据《混凝土结构设计规范》GB50010-2002 提供的公式(第114页)：
la=α*fy /ft *d
式中：la――锚栓的锚固长度；
fy――锚栓的抗拉强度设计值
ft――混凝土轴心抗拉强度设计值
d――钢筋的公称直径
α――锚栓的的外形系数
锚栓直径大于25mm时，锚固长度应乘以修正系数1.1
钢筋的外形系数
钢筋类型光面钢筋带肋钢筋刻痕钢丝螺旋肋钢丝三股钢绞线七股钢绞线
α0.160.140.190.130.160.17
混凝土强度设计值
强度总类混凝土强度等级
C15C20C25C30C35C40
ft0.91 1.1 1.27 1.43 1.57 1.71
根据《钢结构设计规范》GB50017-2003所列数据显示，Q235的锚栓抗拉强度设计值为140N/mm2，Q345的锚栓抗拉强度设计值为180N/mm2。
《架空送电线路杆塔结构设计技术规定》DL/T5154-2002所列数据显示，35#优质碳素钢锚栓抗拉强度设计值为190N/mm2，45#优质碳素钢锚栓抗拉强度设计值为215N/mm2。
经计算得地脚螺栓锚固长度(混凝土强度C20)：
Q235为22.4d(故实际取25d)Q345为28.8d(故实际取30d)
35#为30.4d(故实际取35d)45#为34.4d(故实际取35d)。
地脚螺栓锚固长度规范10页
地脚螺栓锚固长度规范篇一：地脚螺栓锚固长度问题请教地脚螺栓锚固长度问题该帖被浏览了2652次 | 回复了25次《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2006中的钢锚栓锚固长度有较大差异。
请教各位前辈《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）是根据什么的出的锚固长度。
本人的计算方法上有何错误以下是本人写的一个分析总结：锚栓锚固长度取值分析一、问题的提出《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2006中的钢锚栓锚固长度有较大差异。
结合具体工程实例：山东富伦钢厂余热回收锅炉框架，抗震设防烈度7度0.1g。
经过计算地脚螺栓选用M20 Q235B，锚栓类型采用直钩锚栓。
基础混凝土等级C20。
根据《钢结构设计手册上册》(第三版)表10-6 锚栓锚固长度为400mm。
根据《钢结构节点设计手册》（第二版）表9-75 锚栓锚固长度为520mm根据《地脚螺栓（锚栓）通用图》HG/T21545-2006锚栓锚固长度为410×1.05=430mm因此按哪本手册（图集）进行设计的问题就产生了。
二、分析计算计算方法一：地脚螺栓埋入基础中的的锚固长度属于混凝土结构范畴，地脚螺栓的有小直径面积及地脚螺栓的强度设计值属于钢结构范畴，因此地脚螺栓的锚固长度可根据《混凝土结构设计规范》GB50010-2002、与《钢结构设计规范》GB50017-2003进行分析计算，la=α×fy/ft×d (《混凝土结构设计规范》GB50010-2002 9.3.1-1) α取0.16 (《混凝土结构设计规范》GB50010-2002 表9.3.1)ft取1.1N/mm2(《混凝土结构设计规范》GB50010-2002 表4.14)fy取140 N/mm2（《钢结构设计规范》GB50017-2003 表 3.4.1-4）la=0.16×140 N/mm2 / 1.1N/mm2×20mm=408mm根据《建筑抗震设防分类标准》GB50223-95 7.04条余热锅炉框架为丙类建筑。
地脚螺栓长度及计算方法详解
地脚螺栓直接埋入混凝土基础的深度一般为 30d(d 为螺栓直径)。对不重要的设备不考 虑倾覆力矩时，可采用 20d。对于塔类设备的地脚螺栓，要求埋入深度 L》30d，在加上设备 底板厚、垫片、螺母等可大约估算螺栓长度。
地脚螺栓长度一览表：
法兰尺寸(DN)
螺栓数量（个）
15
4
20
4
25
4
32
4
40
4
50
地脚螺栓长度及计算方法详解
时间：2011-04-25 11:22:55 编辑：amethyst 来源：世界工厂泵阀网 点击数：188
地脚螺栓长度是指公称长度，通俗地说就是螺栓的可用螺栓。对于地脚螺栓长度，螺栓 的标准都会有详细的记录。下面，世界工厂泵阀网为大家汇总地脚螺栓长度及计算方法。
地脚螺栓长度(从基础面开始依次叠加)=垫铁厚度(找平用的)+设备底板厚度+1 个螺母 厚度+1 个螺母厚度(两个便于锁紧)+预留 2 个丝扣。这是一般计算方法，要注意的是有的设 备基础是双层底板，比如塔器，这是地脚螺栓要特别加长。
4
65
4
80
4
100
8
125
8
150
8
200
8
250
12
300
12
350
12
400
16
450
16
500
20
550
20
600
20
650
36
700
40
750
44
螺栓直径 M14 M14 M14 M14 M14 M16 M16 M16 M16 M20 M20 M20 M24 M24 M27 M27 M30 M30 M330
地脚螺栓锚固长度问题
1.一般来说锚栓锚固长度取25d,弯头4d,另加外露丝扣长度150---200mm2.地脚螺栓锚固长度根据锚固方式不同，取值不同，当螺栓采用1、2类锚固时时，取25d;当当螺栓采用3类锚固时时，取15d，具体取值可参见《建筑结构构造资料集》（下册）P145.3.地脚螺栓锚固长度的计算可根据《混凝土结构设计规范》GB50010-2002 提供的公式(第114页)：la=α*fy /ft *d式中：la――锚栓的锚固长度；? ?? ?? ? fy――锚栓的抗拉强度设计值? ?? ?? ? ft――混凝土轴心抗拉强度设计值? ?? ?? ? d――钢筋的公称直径? ?? ?? ? α――锚栓的的外形系数? ?? ?? ? 锚栓直径大于25mm时，锚固长度应乘以修正系数1.1钢筋的外形系数钢筋类型? ? ? ? 光面钢筋? ? ? ? 带肋钢筋? ? ? ? 刻痕钢丝? ? ? ? 螺旋肋钢丝? ? ? ? 三股钢绞线? ? ? ? 七股钢绞线α? ? ? ? 0.16? ? ? ? 0.14? ? ? ? 0.19? ? ? ? 0.13? ? ? ? 0.16? ? ? ? 0.17混凝土强度设计值强度总类? ? ? ? 混凝土强度等级? ? ? ? C15? ? ? ? C20? ? ? ? C25? ? ? ? C30? ? ? ? C35? ? ? ? C40ft? ? ? ? 0.91? ? ? ? 1.1? ? ? ? 1.27? ? ? ? 1.43? ? ? ? 1.57? ? ? ? 1.71根据《钢结构设计规范》GB50017-2003所列数据显示，Q235的锚栓抗拉强度设计值为140N/mm2，Q345的锚栓抗拉强度设计值为180N/mm2。
《架空送电线路杆塔结构设计技术规定》DL/T5154-2002所列数据显示，35#优质碳素钢锚栓抗拉强度设计值为190N/mm2，45#优质碳素钢锚栓抗拉强度设计值为215N/mm2。
地脚螺栓锚固长度规范
地脚螺栓锚固长度规范篇一：地脚螺栓锚固长度问题请教地脚螺栓锚固长度问题该帖被浏览了2652次| 回复了25次《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2006中的钢锚栓锚固长度有较大差异。
请教各位前辈《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）是根据什么的出的锚固长度。
本人的计算方法上有何错误以下是本人写的一个分析总结：锚栓锚固长度取值分析一、问题的提出《钢结构设计手册上册》(第三版)、《钢结构节点设计手册》（第二版）、《地脚螺栓（锚栓）通用图》HG/T21545-2006中的钢锚栓锚固长度有较大差异。
结合具体工程实例：山东富伦钢厂余热回收锅炉框架，抗震设防烈度7度0.1g。
经过计算地脚螺栓选用M20 Q235B，锚栓类型采用直钩锚栓。
基础混凝土等级C20。
根据《钢结构设计手册上册》(第三版)表10-6 锚栓锚固长度为400mm。
根据《钢结构节点设计手册》（第二版）表9-75 锚栓锚固长度为520mm根据《地脚螺栓（锚栓）通用图》HG/T21545-2006锚栓锚固长度为410×1.05=430mm因此按哪本手册（图集）进行设计的问题就产生了。
二、分析计算计算方法一：地脚螺栓埋入基础中的的锚固长度属于混凝土结构范畴，地脚螺栓的有小直径面积及地脚螺栓的强度设计值属于钢结构范畴，因此地脚螺栓的锚固长度可根据《混凝土结构设计规范》GB50010-2002、与《钢结构设计规范》GB50017-2003进行分析计算，la=α×fy/ft×d (《混凝土结构设计规范》GB50010-2002 9.3.1-1)α取0.16 (《混凝土结构设计规范》GB50010-2002 表9.3.1) ft取1.1N/mm2(《混凝土结构设计规范》GB50010-2002 表4.14)fy取140 N/mm2（《钢结构设计规范》GB50017-2003 表3.4.1-4）la=0.16×140 N/mm2 / 1.1N/mm2×20mm=408mm根据《建筑抗震设防分类标准》GB50223-95 7.04条余热锅炉框架为丙类建筑。
地脚螺栓锚固强度和深度的计算
地脚螺栓锚固强度和深度的计算8.11地脚螺栓锚固强度和深度的计算地脾螺栓的承载能力，是由地脚螺栓本身所具有的强度和它在混艇土中的锚固强度所决定的'地脚嫖栓本身的承载能力通常在机械设备设计时，根据作用于地脚螺栓上的垠不利荷SC通过选择螺栓钢材的材质（一般用Q235钢）和煤栓的直径来确定；地脚鄭检在棍礙土中的锚固能力，则需根据有关经脸资料进行验算或作地脚螺栓错固深度的计算。
在施工中，由于地脚螺栓在安设中常会与钢筋、埋设管线相碰，需改变深度时，或技术改逍、结构加固中，亦常需进行此类验算。
地脚螺栓锚固强度的计算方法，大致分为按粘结力计算和按锚板作用计算两种。
一、按辂结力计算错阖强度对于弯钩螺栓（包括直钩、弯折和鱼尾形磔栓），其瞄固强度的计算，一般只考虑埋人混凝土基础内的螺栓表面与混凝土的粘结力，而不考虑嫖栓端部的弯钩在混凝土基础内的锚固作用。
锚固强度按下式计算：F =穴dhtb（8 - 149）锚固深度计算时，应考虑一定安全度：式中F——锚固力，即作用于地脚螺栓上的轴向拔出力（N）;d—地脚螺栓宜径（mm）; •h——地脚螺栓在混擬土基础内的锚固深度（mm）;「b、[rj—混礙土与地御螺栓表面的粘结强度和容许粘结强度（N/mn?）。
一般在普通混凝土中，取r= 2.53.5N/mm2[匸订=1.5~2.5N/mm2<,当F值未知时，则以地脚螺栓載面抗拉强度代桥，即F = ^d2f,则fd2f y=xdhr h当地脚螺栓采用Q235钢时，上式可写成：人上节浮（8・152）式中f y——地脚螺栓的抗拉强度（N/mm2）,用Q235钢时，f x = 215N/mm2o一般光圆螺栓在混凝上中的锚固深度为20〜30d;有弯钩时为15〜20d。
二、按错板锚固计算锚固强度死螺栓中的锚板煤栓以及活螺栓中的丁头媒栓、拧入螺栓和对拧螺栓的螺杆端部均带有锚板。
因此计算时一般不考虑地蹲第栓与混擬土的粘结力，而均按锚板锚固强度计算。
地脚螺栓长度及重量的计算方式
地脚螺栓长度和重量的计算方式我公司在销售地脚螺栓的过程中，经常遇到客户询问地脚螺栓的长度和重量的计算方式，为此，我们特地整理一份资料，供客户参考。
地脚螺栓分为多种型式，有国标GB799、7字（直钩）、J型（弯钩）、单锚板、加劲锚板等地脚螺栓形式。
一、重量的通用计算公式：圆钢的重量计算方式= (圆钢的直径)2x0.00617x用料长度例：Ф25的圆钢（地脚螺栓用的钢材都为圆钢），用料长度为1000mm（1米）：重量=252x0.00617x1 = 3.856kg/件二、长度的计算方式:1. GB799地脚螺栓国标地脚螺栓的标注方式为M x L，而这里的L不是整个螺栓的实际用料的总长。
从上图中看出，实际的长度应该为螺栓全部展开后的长度，即L+X。
对于X的定义，一般是有规定的。
我公司一般采用的数据如下：那么，总长就应该是L加上以上X数据。
重量也就可以计算了。
2. 7字/L型/直钩式地脚螺栓外包用料长度= h + b中线用料长度= h + b内包用料长度= h + b + 0.5d(注：d 为螺栓直径)3. J型/弯钩式地脚螺栓J型地脚螺栓栓料长= h + 3.1416R4. 单头锚栓/单锚板地脚螺栓：螺杆的长度即为用料长度。
5. 加劲锚板式地脚螺栓：螺杆的长度即为用料长度。
三、其它事项：由于地脚螺栓分为A型、B型或称为粗杆、细杆。
不同的杆径会影响地脚螺栓的重量。
在计算地脚螺栓重量时要注意杆径的选择。
A、B型用料直径如下：版权所有: 上海徐浦标准件有限公司电话：************或4000-888-164（免费）网址：QQ: 8754012591. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。
文件――页面设置――版式――页眉和页脚――首页不同。
2. 问：请问word 中怎样让每一章用不同的页眉？怎么我现在只能用一个页眉，一改就全部改了？答：在插入分隔符里，选插入分节符，可以选连续的那个，然后下一页改页眉前，按一下“同前”钮，再做的改动就不影响前面的了。
