压路机培训讲义教学内容
压路机培训讲义压路机培训讲义一、压路机的功能及应用范围压路机的功能：用于对疏松土壤、沙石及路面材料进行压实，使其达到规定的强度，满足使用要求。
压路机的应用范围：适用于公路、铁路路基、机场、大坝、码头等高标准工程压实作业。
二、压路机的压实原理静力作用式压路机主要通过压路机自重对土壤进行压实。
动力作用式压路机综合压路机自重和动作用力（振动冲击力或重力冲击力）对土壤进行压实。
其冲击力远大于自重，加之振动能使土壤颗粒重新排列，挤出土壤中所含的水分和空气，故其压实能力远高于静力作用式压路机。
三、压路机的分类按传动方式分：机械传动，全液压传动按作业方式分：A、静力作用式：各种型号的光轮压路机、轮胎压路机、羊足压路机、拖式碾滚等。
B、动力作用式：振动式、夯实式、振动夯实式、冲击式。
按行走方式分：拖式和自行式。
按碾压轮的性质与形状分：光轮、羊足、凸块式滚轮、多边形滚轮、充气轮胎等。
四、我公司压路机简介我公司压路机生产历史：我公司在八十年代中期开始进入压路机生产行业，87年开始引进德国VIBROMAX公司压路机技术生产全液压式压路机，并很快消化吸收了国外先进技术，实现了国产化，随后在引进技术的基础上开发了从12~26吨级的全液压单钢轮系列振动压路机，是国内引进生产全液压式压路机最早的厂商之一，一直以来是国内高端压路机的主要供应商，近年来根据市场要求还开发了12、14吨级双钢轮压路机，26、30吨级轮胎式压路机，该两种压路机主要用于压实沥青路面。
我公司压路机主要产品型号：单钢轮全液压压路机W1206DW、W1405DW、W1605DW、W1805DW、W1801F、W2002、W2005DW、W2008DW、W2601DW双钢轮压路机W1205DD、W1405DD轮胎式压路机YL26H、YL30H机械式压路机 YZJ20A五、压路机工作原理及结构1、压路机外型图2、压路机结构图1. 铰接架2. 照明灯3. 驾驶室4. 定量液压泵 (转向泵)5. 变量液压泵 (振动泵) 6．变量液压泵 (行驶泵) 7. 液压油箱 8. 干式空气滤清器 9. 发动机10. 排气消声器 11. 后罩 12. 燃油箱 13. 后车架 14. 中央传动 15. 轮边行星减速器 16. 轮胎 17. 驱动桥壳 18. 减速器 19. 停车制动器 20. 变量液压马达 (行走驱动, 后面) 21. 蓄电池 22. 转向油缸 23. 振动轮 24. 定量液压马达 (行走驱动, 前面) 25. 前车架 26. 左端减振装置 27. 振动偏心轴 28. 振动调幅装置29. 定量液压马达 (振动马达) 30. 右端减振装置 31. 刮泥板3、压路机振动轮结构图图2 振动轮总成1.振动轮体2.偏心轴3.振动调幅装置4.减振块5.行走马达6.振动轴承7.振动马达8.十字轴承4、中心铰接架图3 中心铰接架1.轴承挡板2.前车架横轴3.框架4.球形轴承5.后车架立轴6.转向油缸六、江麓压路机主要技术特点1、行走、振动和转向三大系统均为液压传动, 且三个系统的液压泵连成一体, 由发动机曲轴输出端通过弹性联轴器直接驱动各泵,然后由各控制元件控制各系统的马达或油缸, 使各系统运转。
压路机振动系统培训
保养
定期对振动系统进行 全面的保养，及时更 换损坏的部件。
储存
在长期存放前，保证 振动系统保持清洁且 干燥。
振动系统的故障排除
振动系统的故障大致可以分为机械故障和电气故障两种。
1 机械故障
可以通过对机器部件的检查和更换来 解决。
2 电气故障
可以通过检查电气部件和电路连接情 况来解决。
3
偏心块
安装在偏心轴上，通过转动产生偏心力。
减振器
4
减小振动系统的震动幅度，保护机器和 驾驶员。
振动系统如何工作
振动系统的工作原理是通过产生偏心力来引起机器振动。 1. 偏心块沿着偏心轴转动 2. 偏心块产生偏心力 3. 振动轴承受力振动 4. 机器震动，对路面进行压实作业
振动系统的应用场景
振动系统适用于路面压实作业，但不同的路面材质和作业环境需要不同的振动系统设置。
沥青路面
适合高频率振动系统，振动幅度 小，压实效果好。
砂石路面
适合低频率振动系统，振动幅度 大，可深入路基。
稳定土压实
适合双振动轴振动系统，可同时 进行水平和垂直振动。
振动系统的维护与保养
振动系统的维护和保养影响振动系统的工作效果和寿命。
Байду номын сангаас
清洁
在每次作业结束后， 对振动系统进行全面 的清洁和检查。
润滑
偏心力
偏心力是振动系统的振动力量大小，影响 路面的密实度和振动系统的工作效率。
振幅
振幅是振动系统的振动幅度，影响振动系统对路面的震动效果。
振动系统的组成部分
振动系统有许多复杂组成部分，理解这些部分可以更好的把握振动系统的机理。
设备操作规程(挖掘机、推土机、装载机、压路机)培训课件
设备安全操作规程压路机、推土机、挖掘机、装载机、自卸车培训地点：项目部会议室讲授人：王大林（项目部安全总监）夏精平（项目部安全部副部长）培训人员：详见“会议签到表”（附后）内容：一、压路机安全操作规程1、在新开道路上进行碾压时，应从中间向两侧碾压，碾压不要太靠近路基边缘，以防塌方。
2、上坡与下坡时，应事先选好档位，禁止在坡上换档与滑行。
3、修筑山区道路时，必须由里侧压向外侧，碾压第二行时，需重叠半个轮以上的长度。
4、禁止用牵引法强制发动内燃机，不要用压路机拖其它机械或物体。
5、前后滚轮的刮泥板应经常检查与清理，保持刮泥板平整并发挥良好的作用。
6、压路机滚轮如要填充黄沙增加重量时，应用干黄沙，在冬季不得用水增重，以防冻裂滚轮。
7、如新填路基松软时，必须先用羊足碾或用打夯机逐层碾压夯实后才能用压路机碾压。
8、两台以上压路机在平道上行驶或碾压时，其间距要保持在3米以上，在坡道上纵队行驶时，其间距不得小于20m。
9、机械发生故障需检修时，必须将发动机熄火，用制动器制动，并用三角木对称楔紧滚轮。
10、使用胶轮压路机时，应注意保持轮胎的正常气压，并注意是否有石块夹在轮胎之间。
11、压路机应停放在不影响交通的地方，停放在平坦地，不准停放在斜坡上，如必须在斜坡上停放，须事先打好木桩，以防溜滑。
冬季停车过夜必须用木板将滚轮垫离地面，防止与地面冻结在一起。
12、振动压路机严禁在坚实道路上进行振动，以免造成机件损伤。
13、振动压路机的起振或停振应在行驶中进行，以免损坏被压路面的平整。
14、换向离合器、起振离合器和制动离合器的调整，必须在主离合器脱开后进行，不得在急转弯时用快速档；严禁在尚未起振情况下调节振动频率。
二、推土机安全操作规程1、除驾驶室之外，机上其他地方禁止载人，行驶中任何人不得上下推土机。
2、离合器接合应平稳，起步不得过猛、不要使离合器处于半结合状态下运转。
3、推土机转向时，拉起转向杆应一拉到底，放回时迅速；在转急弯时，先拉方向拉杆再踩同侧刹车脚踏板，转向后，先放松刹车脚踏板再放松方向拉杆。

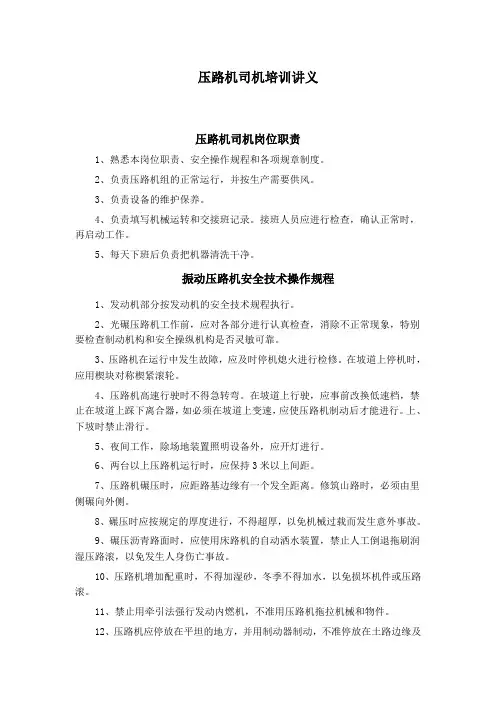

压路机司机培训讲义
压路机司机培训讲义压路机司机岗位职责1、熟悉本岗位职责、安全操作规程和各项规章制度。
2、负责压路机组的正常运行，并按生产需要供风。
3、负责设备的维护保养。
4、负责填写机械运转和交接班记录。
接班人员应进行检查，确认正常时，再启动工作。
5、每天下班后负责把机器清洗干净。
振动压路机安全技术操作规程1、发动机部分按发动机的安全技术规程执行。
2、光碾压路机工作前，应对各部分进行认真检查，消除不正常现象，特别要检查制动机构和安全操纵机构是否灵敏可靠。
3、压路机在运行中发生故障，应及时停机熄火进行检修。
在坡道上停机时，应用楔块对称楔紧滚轮。
4、压路机高速行驶时不得急转弯。
在坡道上行驶，应事前改换低速档，禁止在坡道上踩下离合器，如必须在坡道上变速，应使压路机制动后才能进行。
上、下坡时禁止滑行。
5、夜间工作，除场地装置照明设备外，应开灯进行。
6、两台以上压路机运行时，应保持3米以上间距。
7、压路机碾压时，应距路基边缘有一个发全距离。
修筑山路时，必须由里侧碾向外侧。
8、碾压时应按规定的厚度进行，不得超厚，以免机械过载而发生意外事故。
9、碾压沥青路面时，应使用床路机的自动洒水装置，禁止人工倒退拖刷润湿压路滚，以免发生人身伤亡事故。
10、压路机增加配重时，不得加湿砂，冬季不得加水，以免损坏机件或压路滚。
11、禁止用牵引法强行发动内燃机，不准用压路机拖拉机械和物件。
12、压路机应停放在平坦的地方，并用制动器制动，不准停放在土路边缘及斜坡上。
13、注意察看施工环境，调查地上地下的建筑物，防止振动压路机的振动产生边坡倒塌、建筑物被毁坏事故发生。
14、不得在坚硬的路面上开动振动压路机的振动压路机的振动装置，以免损坏机械。
15、经常检查避振装置，发现损坏应及时更换，以免影响操作人员的健康。
压路机的使用与操作2 事故预防要保证压路机的整个作业面上无障碍物。
一定要保持液压油与润滑油的清洁和不变质。
禁止用拖动压路机的方法启动发动机。
（4）驾驶压路机时要始终注意观察机器的运行情况，发现问题应立即停车检修。
单元三《压路机》课件
Company Logo
压路机的仪表及操纵装置
1. 密实度计 2. 冷却剂温度表3. 时速表 4. 前进后退操纵杆5. 振动开关 〈 ON/OFF 〉6. 喇叭按钮 7. 大灯开关 8. 转向灯开关 9.-11. 油门 12. 停车控制 13.-14. 右转向指示 15. 油压指示 16.-17. 制动指示灯 18. 振幅选择开关 19. 启动 按钮 20. 启动开关〈钥匙〉 21. 空滤器指示 22. 左转向指示 23. 液压信号灯 24. 油温表 25. 燃油表 26. 电流表 27. 转速计 / 工作时数表 28. 脚制动 29. 手制动
行走系统
组成和特点：由双向变量液压柱塞泵、补油泵、前后行 组成和特点：由双向变量液压柱塞泵、补油泵、 走双向变量驱动马达、手动换向伺服阀、 走双向变量驱动马达、手动换向伺服阀、二位三通电磁 换档阀和制动系统组成。特点为闭式回路， 换档阀和制动系统组成。特点为闭式回路，两行走马达 并联连接。 并联连接。
振动系统
组成用特点：由双向变量柱塞泵、两个定量马达、 组成用特点：由双向变量柱塞泵、两个定量马达、补油 振频振幅变换电磁阀、振动模式变换电磁阀等组成。 泵、振频振幅变换电磁阀、振动模式变换电磁阀等组成。 特点为闭式回路、两个振动马达串联连接； 特点为闭式回路、两个振动马达串联连接；
Company Logo
Company Logo
振动压路机振动轮总成： 振动压路机振动轮总成：
1．振动碾压轮类型及工作原理：按激振器不同分为偏心块式和偏心 ．振动碾压轮类型及工作原理： 轴式；按驱动方式分机械驱动和液压驱动。 轴式；按驱动方式分机械驱动和液压驱动。振动轮在振动马达的驱 动下，偏心块或轴一起高速旋转，产生激振力或离心力， 动下，偏心块或轴一起高速旋转，产生激振力或离心力，使振动轮 以一定的频率和振幅振动。 以一定的频率和振幅振动。
柳工压路机培训ppt课件
向心力和离心力
离心力的概念——匀速圆周运动…… 向心力的概念——作用力与反作用力 激振力的概念——向心力就是激振力
有关振动压路机的几个 重要参数
振幅
振动物体离开中心位置的最大距离。对振动 压路机来讲，它表示钢轮在自由状态被激振 力抬起的高度。 振幅是如何计算的？ 振幅 = 物体质量×旋转半径÷振动轮质量 = 偏心力矩÷振动轮质量 单位毫米。 实际振幅随着土壤的密实度不同而不同。
压实的基本理论
筑路时对路基路面都要进行压实。筑 路材料的压实过程，是向被压材料加载， 克服原松散多相材料中固体颗粒间的摩 擦力、粘着力，排除气体或液体，使各 个颗粒发生位移、互相靠近。此材料经 压实后，其密实度增加。密实度可用单 位体积重量来表示（例如：吨 /每立方米）
对材料的压实，一般都用周期性的 加载。在加载过程中，材料的应力 可增加到最大值；卸载时，材料的 应力下降，然后经过间歇，重复循 环。 压实的方法通常有：滚压、振实和 夯实。
频率
物体每秒种振动的次数，对振动压 路机来讲，它表示钢轮每秒种振动 的次数。 频率是如何计算的？ 频率 = 转速÷60 单位赫兹（HZ）。
激振力
牛顿第二定律：物体所受的外力等于物体 的质量乘以物体的加速度，既 •激振力 = 向心力 = 物体质量×向心加速度 2 其中：向心加速度 = 旋转半径×角速度 角速度 = 2 ×π ×转速÷60 = 2 ×π ×频率 那么： 2 •激振力 = 物体质量×旋转半径×角速度 2 = 偏心力距× （2 ×π ×频率）
发动机
机架
减振系统 传动系统
工作装置
双钢轮压路机电气培训讲义
双钢轮压路机电池和充电系统
介绍双钢轮压路机电池和充电系统的不同类型，以及正确认识和维护充电系统。
双钢轮压路机电气系统维护
1 日常维护程序
了解双钢轮压路机电气系统的日常维护程序和注意事项。
2 灯光和信号维护
掌握双钢轮压路机灯光和信号维护的基本方法和安全要求。
3 连接器和插头维护
保持双钢轮压路机电气连接器和插头的清洁和正确连接。
双钢轮压路机电气维护的重要性
电气系统维护影响性能
了解定期维护双钢轮压路机电气 系统对其性能的重要性。
接地和连接绑定
重视双钢轮压路机电气系统的接 地和连接绑定，防止电气故障和 事故。
电气安全意识
提高双钢轮压路机电气维护的安 全意识，预防潜在的电气风险。
结论：双钢轮压路机电气系统维护
总结双钢轮压路机电气系统的培训内容，强调正确维护的重要性以确保其持久性能。
了解双钢轮压路机控制面板的布 局和操作方法。
传感器和开关
了解双钢轮压路机电气系统中的 传感器和开关的功能和作用。
双钢轮压路机电气维护安全程序
维护安全标准
遵守电气维护的安全程序和标准，保障人身和设备的安全。
危险警示标志
了解双钢轮压路机电气系统中的危险警示标志和符号，并能正确处理。
维护工具和设备
熟悉使用双钢轮压路机电气维护所需的工具和设备。
双钢轮压路机电气故电气故障排除的基本原则和步骤。
2
电压测试
了解如何使用合适的电压测试工具进行测试和诊断双钢轮压路机电气系统。
3
常见问题解决方案
探讨双钢轮压路机电气系统常见问题的解决方法。
双钢轮压路机电气连接图
详细了解双钢轮压路机电气连接图，包括电路图和连接器的布局和作用。
压路机安全培训教材
压路机安全培训教材一、前言压路机是一种重要的工程机械设备，广泛应用于道路建设和维护等领域。
然而，由于操作不当和安全意识薄弱，压路机事故频发。
为了提升操作人员的安全意识和技能水平，本教材旨在全面介绍压路机的安全知识和操作要点。
二、压路机的种类及结构1. 压路机的种类：- 静压路机- 震动压路机- 振动压路机2. 压路机的结构：压路机主要包括以下部分：- 发动机和传动装置- 行走系统- 工作部分（轮胎、履带、辊子等）- 控制系统三、压路机的安全操作规程1. 操作前的准备工作- 检查机器的技术状态和维护记录- 检查机器的液位和动力传动系统- 安全带、安全帽以及其他防护装备的佩戴2. 压路机的操作技巧- 熟悉机器的工作原理和操作控制- 控制好速度和方向，根据道路条件进行调整- 合理选择振动频率和振动幅度- 注意与其他作业人员的协作和沟通3. 压路机的日常维护- 定期检查润滑油和冷却水的情况- 清洁和保养机器的内部和外部部件- 定期检查轮胎和履带的磨损情况四、压路机事故的预防与应急措施1. 事故的主要原因：- 操作人员疏忽大意或缺乏安全意识- 机器技术状态不良或维护不到位- 不良的工作环境和道路条件2. 事故预防措施：- 强化安全培训和操作规程的制定- 加强机器的定期检查和维护- 提供个人防护装备和安全设施3. 事故应急处理：- 第一时间停止机器，确保作业人员的安全- 呼叫急救人员，进行伤员救治- 制定事故调查和处理方案，防止类似事故再次发生五、压路机安全案例分析通过分析实际的压路机安全事故案例，总结事故原因和教训，加强对操作人员的安全教育和培训。
同时，根据不同类型的事故，制定相应的应急预案和安全措施。
六、结语压路机的安全性关系到操作人员的生命安全以及施工工程的质量和进度。
希望本教材能够有效提升操作人员的安全意识和技能水平，减少压路机事故的发生，为道路建设的安全和发展做出贡献。
（注：该教材并非真实存在，仅做示范用途）。
压路机液压控制原理PPT课件
A4VG**EZ泵
A4VG泵高压设定
• 工作压力PA、B-补油压力PSP+平安储藏=压差△P
A4VG泵控制方式
HD液压变量，与控制压力有关： Pst=6～18bar；
HW液压控制，手动伺服： 角度±35°\ ±40°；扭矩85～210Ncm
EZ电气两点控制，带开关电磁铁：24V EP电气控制，带比例电磁铁：24V/200～
• v30㎜2/s，△P≥0.8bar
过滤器
•
外部补油时,在辅泵的压油管路
Fe进/Fa出过滤:不带旁通阀、带污染指示 器.
• 滤芯通流阻力:
• v30㎜2/s，nmax，△P≤1bar • v1000㎜2/s，nmax，△P≤3bar
液压管道
• 压路机液压系统常用管道： • 1、钢管； • 2、多层编制软管；
• 2、行驶驱动液压系统用的A6VM**EZ马 达
• 3、振动闭式液压系统用的A2FM马达 • 4、振动闭式液压系统用的A4FM马达 • 4、开式液压系统用的齿轮马达
阀及油缸
• 阀：螺纹插装阀、板式阀。 • 缸：双作用油缸。
减速机
A4VG**HW泵
• A4VG**HW泵
A4VG**HW泵
A4VG**EZ泵
其它辅件
• 压路机液压系统其它辅件： • 1、液压油箱； • 2、空滤器；
液压系统常见故障
• 液压系统常见故障： • 1、泵轴油封损坏，漏油； • 2、泵、马达磨损内漏； • 3、胶管渗漏油； • 4、阀卡； • 5、减速机损坏。
谢 谢！
•
单钢轮P=380bar，
•
轮胎P=380bar，
• 补油压力： P=20～26bar。
压路机PPT课件
双钢轮主要适用于面层的压实，或者铺层比较薄的压实工 况。基础层或铺层较厚的应该用大吨位的单钢轮比较好；
双钢轮压路机起到的作用是，对沥青混凝土进行定型压实， 还有就是保证沥青混凝土路面的平整度,减少路面的轮迹印； 胶轮压路机起到的作用是，增强沥青混凝土骨料与骨料之 间的契合度，增强密实度；
碾压沥青面层时需洒水。因为沥青有粘附性，尤其改性沥 青粘附力更大。洒水主要是在钢轮上形成水膜，防止沥青 混凝土粘附在钢轮上，造成碾压时因粘附料使路面不平整。
7 可编辑
3 轮胎压路机 3.1 轮胎压路机结构与型号
发动机
上车架
前轮
水箱
国产YL25C型号各字母和数字含义为： ➢ Y——压路机 ➢ L——轮式 ➢ 25——工作质量t（已加载） ➢ C——第三代
13 可编辑
4 沥青路面机械设备的合理选配
1、沥青混凝土搅拌设备的选定
沥青混凝土搅拌站是路面工程施工机械的主要设 备之一，其配备的冷料仓数量要符合配合比的要 求，并能进行初级级配和计量。加热燃烧器要雾 化可靠，燃烧性能好，点火容易，升温快。同时， 能对热骨料进行精确筛分，最好是用电子称重传 感器进行称重，称重误差应控制在0.5%以内。沥 青导热油加温装置能保持沥青24h恒温在规定的 温度(一般150℃)。其拌和要均匀，无离析花料， 球状集团等，并保证一定的出料温度。拌和站要 实现全自动操作，电脑输入配合比，各部位工作 要可靠，拌和质量要稳定，其生产能力应根据工 程量、工期来决定。
同时由于轮胎的柔性，不是将沥青混合料推在它前面，而 是给混合料覆盖上最初的接触点，给材料很大的垂直力， 这样就会避免光轮压路机容易出现的裂缝和轮迹。
此外，轮胎压路机还具有可增减配重、改变轮胎充气压力 的特点，这样更有利于对各种材料的压实。
教学课件第12课压路机
重力
物体由于地球的吸引而
受到的力叫重力。重力的施 力物体是地心。重力的方向 总是竖直向下。物体受到的 重力的大小跟物体的质量成 正比，计算公式是：G=mg ，g为比例系数，重力大小 约为9.8N/kg，重力随着纬 度大小改变而改变，表示质 量为1kg的物体受到的重力 为9.8N。重力作用在物体上 的作用点叫重心。
和爸爸妈妈一起了解柏油 马路的修路流程
x2 x2 x2
13
x1 x1
14
右边马达
：连接在A端口
两端线
：连接D端口和CPU
左边马达
：连接在绿） ：连接CPU
机器人的主体部分已经完成了，让我们自己动手将 机器人改装更棒吧！
结束游戏的话，要整理自己的东西空间上贴一下，合适的贴纸。
思维延伸
压路机是由哪些部分 组成的呢？
1
x1 x2 x2 x2
2
x1
x2
x1
xx 12
x1 x2
3
x2
x2
x2
4
x1 x2 x2
5
x1
x2 x2
6
x2 x2 x2 x2 x2
11
7
x2 x2 x2 x2 x2
8
x1 x2 x2
9
x2
x4
1
x4 x4
10
x2
11
x2 x2 x2 x2
12
第十二课
搭建主题-压路机
我们生活中用什么工具把 马路修的这么平整呢？
压路机
压路机又称压土机，是
一种修路的设备。压路机 在工程机械中属于道路设 备的范畴，广泛用于高等 级公路、铁路、机场跑道 、大坝、体育场等大型工 程项目的填方压实作业， 可以碾压沙性、半粘性及 粘性土壤、路基稳定土及 沥青混凝土路面层。压路 机以机械本身的重力作用 ，适用于各种压实作业， 使被碾压层产生永久变形 而密实。
