±800KV+特高压直流输电系统全电压启动过电压研究(已看)

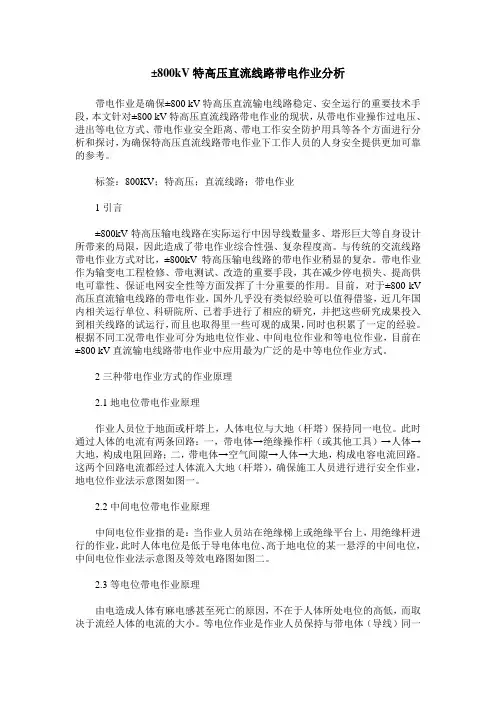

±800kV特高压直流线路带电作业分析
±800kV特高压直流线路带电作业分析带电作业是确保±800 kV特高压直流输电线路稳定、安全运行的重要技术手段，本文针对±800 kV特高压直流线路带电作业的现状，从带电作业操作过电压、进出等电位方式、带电作业安全距离、带电工作安全防护用具等各个方面进行分析和探讨，为确保特高压直流线路带电作业下工作人员的人身安全提供更加可靠的参考。
标签：800KV；特高压；直流线路；带电作业1引言±800kV特高压输电线路在实际运行中因导线数量多、塔形巨大等自身设计所带来的局限，因此造成了带电作业综合性强、复杂程度高。
与传统的交流线路带电作业方式对比，±800kV 特高压输电线路的带电作业稍显的复杂。
带电作业作为输变电工程检修、带电测试、改造的重要手段，其在减少停电损失、提高供电可靠性、保证电网安全性等方面发挥了十分重要的作用。
目前，对于±800 kV 高压直流输电线路的带电作业，国外几乎没有类似经验可以值得借鉴，近几年国内相关运行单位、科研院所、已着手进行了相应的研究，并把这些研究成果投入到相关线路的试运行，而且也取得里一些可观的成果，同时也积累了一定的经验。
根据不同工况带电作业可分为地电位作业、中间电位作业和等电位作业，目前在±800 kV直流输电线路带电作业中应用最为广泛的是中等电位作业方式。
2三种带电作业方式的作业原理2.1地电位带电作业原理作业人员位于地面或杆塔上，人体电位与大地（杆塔）保持同一电位。
此时通过人体的电流有两条回路：一，带电体→绝缘操作杆（或其他工具）→人体→大地，构成电阻回路；二，带电体→空气间隙→人体→大地，构成电容电流回路。
这两个回路电流都经过人体流入大地（杆塔），确保施工人员进行进行安全作业，地电位作业法示意图如图一。
2.2中间电位带电作业原理中间电位作业指的是：当作业人员站在绝缘梯上或绝缘平台上，用绝缘杆进行的作业，此时人体电位是低于导电体电位、高于地电位的某一悬浮的中间电位，中间电位作业法示意图及等效电路图如图二。
±800KV特高压直流输电线路的电位转移电流特性研究
±800KV 特高压直流输电线路的电位转移电流特性研究摘要：电位转移是带电作业的重要环节，它是指作业人员通过导电手套或其他工具在距离带电体一定距离时迅速进入或者退出等电位的过程。
电位转移过程中，由于人与导线间的电场畸变，空气间隙会出现放电现象，形成的脉冲电流和暂态能量非常高，若防护不当会影响作业人员的安全作业。
为有效保障带电作业人员的人身安全，在进行带电作业安全防护时，电位转移特性分析是需要考虑的重要内容。
关键词：±800kV；带电作业；电位转移；流体力学模型；电场计算引言随着目前我国经济不断的提高，人们对电力的需求也日益增长，而采用±800kV特高压直流输电方式可提高线路走廊的单位面积的输送容量，减少了线路走廊及综合造价的需求。
±800kV特高压直流输电线路是一种新型电压等级的输电线路，其导线的布置、绝缘子的配置以及杆塔的结构都是具有比较新型的特点的，而这些新型特点的问题就会给线路的运行维护及带电作业上带来了极大的困难，运维部门需要针对±800kV特高压直流的输电线路相关的塔型及结构特点，对±800kV特高压直流输电线路的带电作业的最小安全距离和带电组合的间隙进行分析，并且为线路杆塔的设计技术提供了相应的参数以及直流输电线路建成以后带电作业的技术方面的相关依据，通过理论分析和现场测量±800kV特高压直流输电线路带电作业的空间离子流、合场及电位转移的脉冲电流，并以此为基础分析建立了±800kV特高压的直流输电线路关于带电作业的安全与防护的措施。
1物理仿真模型1.1可行性分析由于人与导线间的电场产生畸变，当电位转移距离较小时，作业人员导电手套或者手持的电位转移棒尖端处会出现放电现象，并在极短时间内由流注放电发展为电弧放电。
这一过程产生的暂态能量会威胁作业人员的人身安全。
带电作业人员在距离导线0.5m左右处进行电位转移时都会发生放电现象。
±800kV直流输电线路带电作业方法的研究
电 安技 力全 术
第２ ２０ 第０ ） ｌ ０年 ｌ 卷（１ 期
±ｆ ０ Ｖ直流输 电线路带电 ｌ Ｏｋ 作业方法的研究
王 卫
（ 中国南方 电网超 高压输 电公司曲靖局 ，云南 曲靖 ６ ５ ０ ） ５ ０ ０
［ 摘
要］探讨在 ± ８ ０ Ｖ直 流输 电线路 开展 带 电作业 的方法 ，实践 了２种 等 电位作 业人 员进 出± ８ ０ ０ｋ ０
缘承力 工具 （ 绝缘 传递绳 、绝缘 主牵 引绳 ） 的有效 绝
缘长度 不小于 ７ ３ ． ｍ。
２ 作业人员 安全防护
经查 图纸得知 ，实际线路 上导 线对 横档最 小距
实现 ±８ ０ Ｖ 流输 电线路带 电作业的关 键是 ０ 直 ｋ 解决 等电位作业 人员的 防护 问题 ， 即保证 作业 人员
展 ±８ ０ Ｖ直 流输 电线 路带 电作业 ， ０ｋ 能在 线路发生 缺陷时及 时处理 ，又不受 电网运行方 式的影响 ，因
而能大大提高 供 电可靠 性 ，更好地为 客户提供优质
服务 ，保证 电网安 全稳 定运行 。 ２ ０ —１－ ７ 中国南方 电网超 高压输 电公司 曲 ０９ ０ ２ ， 靖局成功开 展 了 ±８ ０ Ｖ楚穗直 流线路 的等 电位带 ０ ｋ
其他牵引方 式 ，由下 而上利用 电位转移杆 代替手进 行 电位转移 ，进 入带 电导 线 。作业 人员 出 电场的过 程 与此相反 。作业人 员进 出 电场过程 如 图 １ 所示 。
（）从塔身 与横档连接 处进 出电场 ２ 等 电位 作 业 人 员在 塔 身 与横 档 连 接 处乘 坐 吊 篮 ，利 用滑车组 或其他牵 引方式 ， 由塔身侧 至导线
电作业 ，使 ±８０ Ｖ直 流特高压 线路的等 电位带 电 ０ｋ

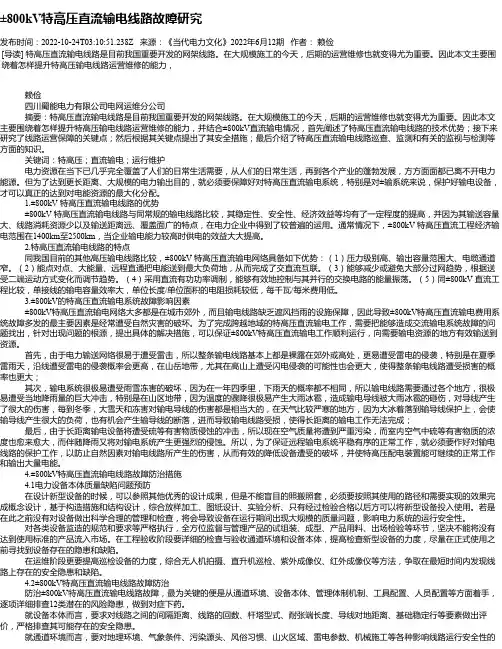

±800kV特高压直流输电线路故障研究
±800kV特高压直流输电线路故障研究发布时间：2022-10-24T03:10:51.238Z 来源：《当代电力文化》2022年6月12期作者：赖俭[导读] 特高压直流输电线路是目前我国重要开发的网架线路。
在大规模施工的今天，后期的运营维修也就变得尤为重要。
因此本文主要围绕着怎样提升特高压输电线路运营维修的能力，赖俭四川蜀能电力有限公司电网运维分公司摘要：特高压直流输电线路是目前我国重要开发的网架线路。
在大规模施工的今天，后期的运营维修也就变得尤为重要。
因此本文主要围绕着怎样提升特高压输电线路运营维修的能力，并结合±800kV直流输电情况，首先阐述了特高压直流输电线路的技术优势；接下来研究了线路运营保障的关键点；然后根据其关键点提出了其安全措施；最后介绍了特高压直流输电线路巡查、监测和有关的监视与检测等方面的知识。
关键词：特高压；直流输电；运行维护电力资源在当下已几乎完全覆盖了人们的日常生活需要，从人们的日常生活，再到各个产业的蓬勃发展，方方面面都已离不开电力能源。
但为了达到更长距离、大规模的电力输出目的，就必须要保障好对特高压直流输电系统，特别是对±输系统来说，保护好输电设备，才可以真正的达到对电能资源的最大化分配。
1.±800kV 特高压直流输电线路的优势±800kV 特高压直流输电线路与同常规的输电线路比较，其稳定性、安全性、经济效益等均有了一定程度的提高，并因为其输送容量大、线路消耗资源少以及输送距离远、覆盖面广的特点，在电力企业中得到了较普遍的运用。
通常情况下，±800kV 特高压直流工程经济输电范围在1400km至2500km，当企业输电能力较高时供电的效益大大提高。
2.特高压直流输电线路的特点同我国目前的其他高压输电线路比较，±800kV 特高压直流输电网络具备如下优势：（1）压力级别高、输出容量范围大、电缆通道窄。

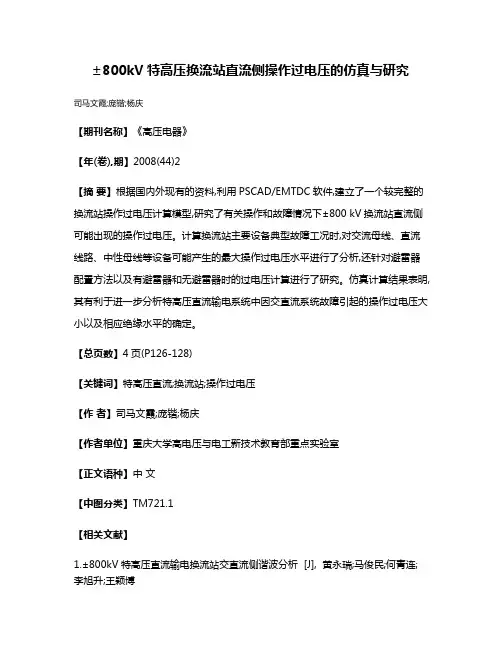

±800kV特高压换流站直流侧操作过电压的仿真与研究
±800kV特高压换流站直流侧操作过电压的仿真与研究司马文霞;庞锴;杨庆【期刊名称】《高压电器》【年(卷),期】2008(44)2【摘要】根据国内外现有的资料,利用PSCAD/EMTDC软件,建立了一个较完整的换流站操作过电压计算模型,研究了有关操作和故障情况下±800 kV换流站直流侧可能出现的操作过电压。
计算换流站主要设备典型故障工况时,对交流母线、直流线路、中性母线等设备可能产生的最大操作过电压水平进行了分析,还针对避雷器配置方法以及有避雷器和无避雷器时的过电压计算进行了研究。
仿真计算结果表明,其有利于进一步分析特高压直流输电系统中因交直流系统故障引起的操作过电压大小以及相应绝缘水平的确定。
【总页数】4页(P126-128)【关键词】特高压直流;换流站;操作过电压【作者】司马文霞;庞锴;杨庆【作者单位】重庆大学高电压与电工新技术教育部重点实验室【正文语种】中文【中图分类】TM721.1【相关文献】1.±800kV特高压直流输电换流站交直流侧谐波分析 [J], 黄永瑞;马俊民;何青连;李旭升;王颖博2.±800 kV重庆特高压直流换流站操作过电压机理及仿真 [J], 傅玉洁;沈扬;丁健;邓旭3.±1100kV特高压换流站直流操作过电压研究 [J], 邓旭;王东举;沈扬;周浩;陈锡磊;孙可4.±800kV特高压直流换流站过电压保护特点及直流暂态过电压计算 [J], 安萍;苟锐锋;程晓绚;周晓琴5.±800kV特高压直流换流站最高端换流变阀侧避雷器保护研究 [J], 周晓琴;苟锐锋;吕金壮;李宾宾;王从钢因版权原因，仅展示原文概要，查看原文内容请购买。

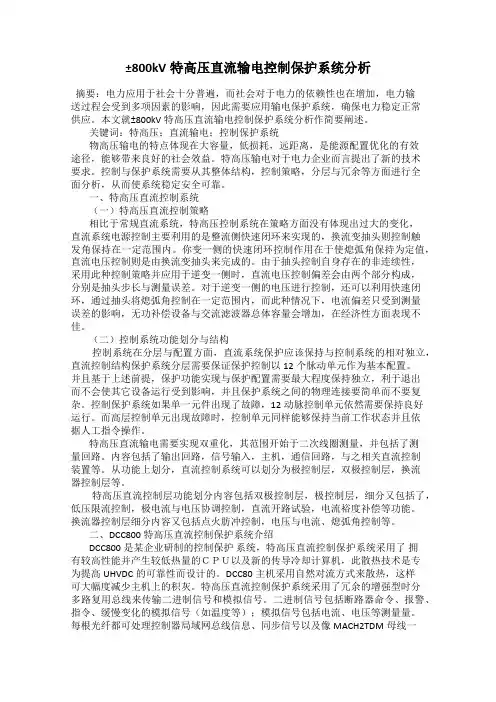

±800kV特高压直流输电控制保护系统分析
±800kV特高压直流输电控制保护系统分析摘要：电力应用于社会十分普遍，而社会对于电力的依赖性也在增加，电力输送过程会受到多项因素的影响，因此需要应用输电保护系统，确保电力稳定正常供应。
本文就±800kV特高压直流输电控制保护系统分析作简要阐述。
关键词：特高压；直流输电；控制保护系统物高压输电的特点体现在大容量，低损耗，远距离，是能源配置优化的有效途径，能够带来良好的社会效益。
特高压输电对于电力企业而言提出了新的技术要求。
控制与保护系统需要从其整体结构，控制策略，分层与冗余等方面进行全面分析，从而使系统稳定安全可靠。
一、特高压直流控制系统（一）特高压直流控制策略相比于常规直流系统，特高压控制系统在策略方面没有体现出过大的变化，直流系统电源控制主要利用的是整流侧快速闭环来实现的，换流变抽头则控制触发角保持在一定范围内。
你变一侧的快速闭环控制作用在于使熄弧角保持为定值，直流电压控制则是由换流变抽头来完成的。
由于抽头控制自身存在的非连续性，采用此种控制策略并应用于逆变一侧时，直流电压控制偏差会由两个部分构成，分别是抽头步长与测量误差。
对于逆变一侧的电压进行控制，还可以利用快速闭环，通过抽头将熄弧角控制在一定范围内，而此种情况下，电流偏差只受到测量误差的影响，无功补偿设备与交流滤波器总体容量会增加，在经济性方面表现不佳。
（二）控制系统功能划分与结构控制系统在分层与配置方面，直流系统保护应该保持与控制系统的相对独立，直流控制结构保护系统分层需要保证保护控制以12个脉动单元作为基本配置。
并且基于上述前提，保护功能实现与保护配置需要最大程度保持独立，利于退出而不会使其它设备运行受到影响，并且保护系统之间的物理连接要简单而不要复杂。
控制保护系统如果单一元件出现了故障，12动脉控制单元依然需要保持良好运行。
而高层控制单元出现故障时，控制单元同样能够保持当前工作状态并且依据人工指令操作。
特高压直流输电需要实现双重化，其范围开始于二次线圈测量，并包括了测量回路。
±800kV特高压直流输电线路整体可靠度分析
±800kV特高压直流输电线路整体可靠度分析摘要：作为电力传输的骨干线路，其整体可靠性直接关系到整个输电系统的安全和稳定。
对于输电线路的可靠度分析，国内外已形成一些有价值的成果。
然而，以往更多的研究集中在杆塔结构的分析上，整个输电线路整体的可靠度分析较为少见。
对某输电线路典型耐张段的可靠度进行了较为详细地分析。
然而，上述分析方法难以应用于整个线路，其主要原因为如导地线、杆塔、绝缘子及金具等元件数量的急剧增加而导致的可靠度分析的困难。
因此，有必要探索可行的输电线路整体可靠度分析方法。
关键词：特高压；输电线路；整体；串联体系；体系可靠指标引言使用±800kV特高压输电线路供电将是我国未来几年中电网建设的主流方向。
特高压直流线路能有效输送大容量的电能，拓展线路走廊单位面积，进而增加电力的输送容量。
塔形体积大、呼高高、导线数目繁多等是特高压输电线路的典型特征，通常架设在崇山峻岭之中，地势较高，线路设计会根据现场的情况设计出杆塔型号及高度，这是±800kV特高压直流输电线路常规检修作业过程中危险性高的主要原因。
1串联体系模型输电线路是一个复杂的工程系统，由多个塔线系统串联连接，任何塔线系统的损坏或故障都会直接影响整个输电体系的正常运行。
因此，整个输电线路可被认为是以各单个塔线体系为功能子单元的串联系统。
此外，就单塔线系统而言，除杆塔本身外，还包括导地线、绝缘子和金具等组件，上述各组件的破坏也会影响线路的正常运行，每个塔线系统也可以由各组件构成的串联体系进行模拟。
2杆塔可靠度分析在计算某一基杆塔整体体系可靠指标的过程中，需要对杆塔开展大量的非线性有限元分析计算。
若采用此方法逐基计算以估算整个线路的可靠指标，对于具有数千基杆塔的输电线路来说很难实现。
因此需要分析档距、风速及呼高等基本随机变量对杆塔体系可靠指标的影响规律，以期找到一种有效的简化估算方法。
2.1可靠指标近似评估方法可靠指标近似评估方法思路如下：首先，结合典型杆塔的可靠度分析结果，针对影响可靠指标的特征参数，建立估算每个杆塔可靠指标的显式模型；然后，基于显式模型的杆塔可靠指标分析结果，采用串联系统的可靠度分析方法，近似评估整个线路的可靠度。
±800kV特高压直流输电控制保护系统分析
±800kV特高压直流输电控制保护系统分析发布时间：2022-11-30T08:59:30.605Z 来源：《新型城镇化》2022年22期作者：袁凯琪[导读] 可提高交直流输电系统设备在转换过程中的安全性。
±800kV特高压直流每极采用了串联结构和母线区连接结构，且每极的运行方式较为灵活、完整，这对保障控制保护系统的性能具有重要作用。
国网山西省电力公司超高压变电分公司山西省太原市 030031摘要：根据我国土地资源和能源分布的特点，为了符合国家电力系统的发展状况采用了直流输电的方式。
特高压直流输电控制保护系统的安全稳定运行为经济建设的进步和发展提供了充足保障。
因此，针对±800kV特高压直流输电控制保护系统展开内容分析和研究，完善系统功能，促进特高压直流输电方式的进步和发展。
关键词：特高压；直流输电技术；控制保护系统特高压直流输电在我国电力系统发展中扮演着重要角色，而在特高压直流输电中控制保护系统发挥着核心作用，在确保传送功率系统不受到影响的情况下，可提高交直流输电系统设备在转换过程中的安全性。
±800kV特高压直流每极采用了串联结构和母线区连接结构，且每极的运行方式较为灵活、完整，这对保障控制保护系统的性能具有重要作用。
1特高压直流输电的特点特高压直流输电的特点具体包括：1.1提高传输容量和传输距离目前，电能的传输容量和传输距离逐渐朝着规模化的趋势发展，故对电网电压等级和输电效果提出了更高的要求。
由于适合于短距离大容量输电，故在一定情况下可以满足人口密集地区、工业发达地区的电量需求，人们可以通过交流输电的方式将城市的各个方面都联系起来，保证城市整体的能源供应。
1.2节省线路走廊和变电站占地面积一般来说，采用特高压输电提高了走廊利用率，由于是交流输电，故在输送到目的地时，可以减少变电站的数量和占地面积，在一定程度上可以减少城市的用地面积，最大可能利用资源。
±800kV特高压直流输电线路运行与维护探讨
±800kV特高压直流输电线路运行与维护探讨发布时间：2021-09-06T11:09:15.293Z 来源：《中国电力企业管理》2021年5月作者：黎举实[导读] 近年来我国经济持续快速发展，与此同时，各行业对于用电的需求量也日益增加。
随着技术的持续进步，±800KV特高压输电线路在各领域的应用也日趋增长，随之而来面对的问题是，行之有效地对这种技术的安全运行与维护，在系统内也显得日趋重要。
放眼国际发展的大环境，特高压直流输电在国外的项目应用领域也非常广泛。
很多地区都在特高压直流输电上倾注了大量的资金来保持运行和维护。
中国南方电网超高压输电公司柳州局黎举实广西柳州 545006摘要：近年来我国经济持续快速发展，与此同时，各行业对于用电的需求量也日益增加。
随着技术的持续进步，±800KV特高压输电线路在各领域的应用也日趋增长，随之而来面对的问题是，行之有效地对这种技术的安全运行与维护，在系统内也显得日趋重要。
放眼国际发展的大环境，特高压直流输电在国外的项目应用领域也非常广泛。
很多地区都在特高压直流输电上倾注了大量的资金来保持运行和维护。
简而言之，下面将从高压直流输电线路故障的防治角度落笔，探究如何更高效的进行检修以及阐述运维的手段。
关键词: ±800KV特高压;直流输电线路;维护策略在当前的大环境下，我国用电量逐年增加，电力系统中的问题也层出不穷。
只有借助更加先进的电力仪器、选用专业技术骨干，分析研讨特高压电网实际状况，并且因地制宜、对症下药地研讨解决问题的方案，以此来促进用电的安全性和保证性。
居安必须思危，±800KV 特高压输电线路作为直接关系到人身财产安全的重要因素，如果出现故障将导致重大问题，因此要把这个当做目前电网的重中之重。
一、特高压直流输电的特点伴随着我国产业的快速发展，用电量与日俱增，电力输送能力效率的提升也迫在眉睫，在这种环境条件下，从线到网状的高压输电线路在全国范围内开始布局。
±800kV特高压直流线路带电作业研究现状分析
Ｋｅ ｙ ｗｏ ｒ ｄｓ ： ￣８ ００ ｋＶ ｕｌ ｔ ｒ ａ ｈｉ ｇ ｈ ｖｏ ｌ ｔ ａ ｇ ｅ ｄ ｉ ｒ ｅ ｃ ｔ ｃ ｕ ｒ ｒ ｅ ｎｔ ；ｌ ｉ ｖ ｅ ｗｏ ｒ ｋ ｉ ｎ ｇ； ｐ ｒ ｅ ｓ ｅ ｎ ｔ ｓ ｉ ｔ ｕ ａ ｔ ｉ ｏ ｎ ａ ｎ ａ ｌ ｙｓ ｉ ｓ ； ｉ ｎｓ ｕ ｌ ａ ｔ ｏ ｒ ｄ ｅ ｔ ｅ ｃ ｔ ｉ ｏ ｎ
±８ Ｏ ｏ ｋ ｖ 特 高压直流线路带 电作业研究现状分析
电工电气
பைடு நூலகம்
（ ２ ０ １ ３ Ｎｏ ． １ １ ）
产 品 与 应 用
±８ ０ ０ ｋ Ｖ 特 高压 直流线路 带 电作 业研 究现状分析
颜 才升 ，赵华忠 ，张富春 ，陈浩 ，袁新 星
（ １ 中国南方电 网超 高压输 电公 司广州局 ，广 东 广州 ５ １ ０ ６ ６ ３ ；
０ 引 言
路 带 电作 业提供 了依据 和参考 。 关键 词： ±８ ０ ０ ｋ Ｖ特高压直流 ；带 电作业 ；现状分析 ；绝缘子检测 中图分类号 ：Ｔ Ｍ ７ ２ ６ ． １ 文献标识码 ：Ａ 文章编号 ：１ ０ ０ ７ — ３ １ ７ ５ （ ２ ０ １ ３ ） １ 卜０ ０ ２ ５ — ０ ４
ＹＡＮ Ｃａ ｉ — ｓ ｈ ｅ ｎ ｇ ， ＺＨＡＯ Ｈｕ ａ — ｚ ｈ ｏ ｎ ｇ ， ＺＨＡＮ Ｇ Ｆｕ — ｃ ｈ ｕ ｎ ， ＣＨＥ Ｎ Ｈａ ｏ ， ＹＵＡＮ Ｘｉ ｎ ． ｘ ｉ ｎ ｇ
_800kV特高压直流输电技术研究
第１０期・・电力建设ＥｌｅｃｔｒｉｃＰｏｗｅｒＣｏｎｓｔｒｕｃｔｉｏｎ第２８卷第１０期２００７年１０月Ｖｏｌ．２８Ｎｏ．１０Ｏｃｔ，２００７０引言金沙江水能资源十分丰富，是中国重要的能源基地之一。
干流全长２３６０ｋｍ，多年平均径流量１５５０亿ｍ３，落差３２８０ｍ，可开发装机容量约９０００万ｋＷ，年发电量约５０００亿ｋＷ・ｈ，占全国可开发水能资源的１／５。
适时开发金沙江意义深远。
金沙江下游乌东德、白鹤滩、溪洛渡、向家坝４个梯级的总装机容量达３８００万ｋＷ，装机容量和年均发电量分别占金沙江的７６％和６３％。
其中溪洛渡、向家坝水电站总规模１８６０万ｋＷ，送电华东、华中，直流线路长度分别约２０００ｋｍ和１０００ｋｍ。
在历次论证中，通过对不同输电方式、不同输电电压等级以及各种组合输电方案的技术经济比较，都推荐采用纯直流输电方案。
基于国内外直流设备制造技术的进步，优化研究重点对采用±６２０ｋＶ直流５回、采用±８００ｋＶ直流４回和３回的方案进行对比，研究结论认为溪洛渡、向家坝水电送出采用±８００ｋＶ、６４００ＭＷ的特高压直流输电方案在技术上是可行的，在经济上是合理的。
建设３回±８００ｋＶ、４ｋＡ、６４００ＭＷ的特高压直流输电工程，将电力输送到华东负荷中心和华中负荷中心，与建设５回±６２０ｋＶ，３７２０ＭＷ的超高压直流输电和４回±８００ｋＶ，３ｋＡ，４８００ＭＷ的特高压直流输电工程相比，考虑损耗后的综合投资分别节省约２２亿元和１０５亿元，年费用低约５．７亿元和８．６亿元，而且可以大量节省走廊占地面积，具有重大的经济和社会意义。
２００７年４月２６日，国家发展和改革委正式核准建设第１回特高压直流输电工程———向家坝至上海±８００ｋＶ特高压直流工程。
根据向家坝、溪洛渡水电站建设进度，工程应在２０１２年前建成投运。
为了确保工程按期、保质、高效地建成投产，保证向家坝、溪洛渡电站首批机组电力的送出，国家电网公司组织科研、设计和试验单位开展了一系列研究和设计工作，目前，第１回特高压直流工程的成套设计、初步设计已基本完成。
±800千伏特高压直流输电原理
近年来，随着能源互联网的不断发展，±800千伏特高压直流输电技术备受关注。
本文将从深度和广度两个方面，全面评估这一技术，并撰写一篇有价值的文章，以便读者更加深入地理解这一主题。
一、技术原理1.1 ±800千伏特高压直流输电的基本概念在电力输电领域，直流输电和交流输电各有优势和劣势。
直流输电具有输电损耗小、输电距离远等优点，因此被广泛应用于大距离、大功率的电力输送。
而±800千伏特高压直流输电技术，作为直流输电的一种重要形式，其基本原理在于通过将正负极之间的电压差维持在±800千伏，实现远距离、大容量的电力输送。
1.2 输电线路的构成和特点在±800千伏特高压直流输电技术中，输电线路是其核心组成部分。
该技术的输电线路通常由直流电源、换流站、传输线路、换流站和接收端设备组成。
其中，直流电源部分包括换流变压器、滤波器等设备，而传输线路则采用高压直流输电线路，这些设备共同构成了±800千伏特高压直流输电系统。
二、技术应用2.1 ±800千伏特高压直流输电在国内外的应用目前，±800千伏特高压直流输电技术已经在国内外得到了广泛应用。
在我国，±800千伏特高压直流输电已经在西北等地区实现了大规模的应用，为区域间的大容量输电提供了有效的技术支持；在国际上，类似的技术也被广泛应用于远距离、大容量的国际输电项目中，为全球能源互联网建设提供了有力的技术支撑。
2.2 技术的优势和挑战在实际应用中，±800千伏特高压直流输电技术具有诸多优势，如输电损耗小、占地面积少、造价低等，但同时也面临着技术难度大、设备成本高等挑战。
在实际应用中需要充分权衡其优势和挑战，以实现最佳的技术应用效果。
三、个人观点±800千伏特高压直流输电技术作为直流输电的一种重要形式，其在能源互联网建设中具有重要意义。
我认为，随着我国能源互联网的不断发展，±800千伏特高压直流输电技术将在未来得到更加广泛的应用，并为我国电力系统的高效、安全运行做出更大的贡献。
±800kV特高压直流输电线路带电作业研究
±800kV特高压直流输电线路带电作业研究摘要：本文结合国内外交直流输电线路带电作业等电位作业方式，根据±800kV 特高压直流输电线路塔型特点，选取进入等电位的合适路径，提出了适用于特直流输电线路的等电位作业方式，并对作业过程中的作业间隙、作业人员体表电场强度及电位转移电流进行分析，为带电作业进入等电位方式提供参考依据。
关键词：±800kV；特高压；直流；输电线路；带电作业1带电作业进入等电位方式特高压输电线路空间电场强度高、作业距离大，采用等电位作业更加安全、便利。
目前进入等电位方式主要有吊篮法、软梯法及自由式沿耐张串进入3种，而吊篮法进入等电位虽然操作便捷，但作业通道和作业位置受绝缘轨迹绳等限制，不便于在耐张塔上开展作业，此外，特高压直流输电线路杆塔尺寸大、耐张串绝缘子片数多、串间距离大，无论采用软梯法或自由式进入强电场，均面临进入等电位路径长，劳动强度大，组织实施困难等缺点。
鉴于此，本文在现有等电位进出方式的基础上，结合特高压直流输电线路杆塔特点，提出从导线外侧荡入等电位的新方法，具体操作如下：①地电位电工将绝缘无极绳和绝缘滑车组安装在横担合适位置后，地面配合人员传递绝缘软梯和绝缘软梯滑轮至横担地电位电工位置；②地电位电工在杆塔地线侧安装绝缘软梯，等电位电工检查屏蔽服各部件连接正确无误后，系好绝缘保护绳，从横担侧登上软梯；③地面配合人员拖曳软梯末端绳头带动绝缘软梯沿地线滑动，并将等电位电工停靠在带电作业区域附近；④等电位电工向下沿软梯攀登至导线与肩平行位置后，地面配合人员通过垂直于地线方向拖曳软梯绳头，使软梯朝位于地线内侧的带电导线晃动；⑤等电位电工依靠绝缘软梯晃动，采用电位转移棒快速靠近带电导线并向内荡入强电场。
整个作业过程见图1。
2等电位进入方式安全分析2.1作业路径安全分析带电作业过程中的间隙距离是校验作业位置及作业通道安全性的重要标准。
根据图2所示±800kV复奉线典型耐张杆塔结构，对该方式下不同作业位置危险率进行计算，确保带电作业危险率小于1.0×10-5。
±800kV特高压直流线路带电作业研究现状分析
颜才升等：￣８００ ｋＶ特高压直流线路带电作业研究现状分析
：电 气 技 术 及 应 用 ｌ
电工材 料 ２０１３ Ｎｏ．４
＋８００ ｋＶ特 高压直流线路 带 电作业 研 究现状分析
颜才升 ，赵 华忠 ，刘 耀俊 ，陈 浩 ，吴阳阳 ，袁新星
（１．中国南方 电网超高压输电公 司广州局 ，广州 ５１０６６３；２．山西省电力公司技能培训 中心 临汾分部 ，山西临汾 ０４１０００；３．湖北工业大学 电气学院 ，湖北武汉 ４３００６８）
４－８００ ｋＶ ｕｌｔｒａ ｈｉｇｈ ｖｏｌｔａｇｅ ｄｉｒｅｃｔ ｃｕｒｒｅｎｔ（ＵＨＶＤＣ） ｔｒａｎｓｍｉｓｓｉｏｎ ｌｉｎｅ ｏｐｅｒａｔｉｏｎ，ｗｈｉｃｈ Fra bibliotekａｓ ｂｅｅｎ
ｒｅｓｅａｒｃｈｅｄ ａｎｄ ａｐｐｌｉｅｄ ｉｎ ｒｅｃｅｎｔ ｙｅａｒ ｓ．Ｌａｒｇｅ ａｍ ｏｕｎｔ ｏｆ ｔｈｅｏｒｙ ａｎｄ ｐｒａｃｔｉｃｅ ｅｘｐｅｒｉｅｎｃｅｓ ｈａｖｅ ｂｅｅｎ ａｃｃｕｍ ｕｌａｔｅｄ ｒｅｌａｔｉｖｅｌｙ．Ａｉｍｅｄ ａｔ ｔｈｅ ｐｒｅｓｅｎｔ ｓｉｔｕａｔｉｏｎ ａｎａｌｙｓｉｓ ｏｆ ｌｉｖｅ—ｗｏｒｋｉｎｇ ｏｆ ￣８００ ｋＶ ＵＨＶＤＣ ｔｒａ ｎ ｓｍｉｓｓｉｏｎ ｌｉｎｅ， ｓｏｍ ｅ ｗｏｒｋ ｗ ａｓ ｃａｒｒｉｅｄ ｏｕｔ．Ｆｉｒｓｔｌｙ， ｔｈｅ ｗａｙ ｏｆ ｉｎ ａｎ ｄ ｏｕｔ ｏｆ ｅｑｕｉｐｏｔｅｎｔｉａｌ ｚｏｎｅ ｗａｓ ａｎａｌｙｚｅｄ． Ｎｅｘｔ， ｔｈ ｅ ｗｏｒｋｉｎｇ ｓａｆｅｔｙ ｄｉｓｔａｎ ｃｅ ａｎｄ ｃｏｍｐｌｅｘ ｇａｐ ｗｅｒｅ ｓｔｕｄｉｅｄ． Ｔｈｅｎ ｔｈｅ ｓａｆｅｔｙ ｐｒｏｔｅｃｔｉｖｅ ｐｒ ｉｎｃｉｐｌｅ ｏｆ ｏｐｅｒａｔｉｎｇ ｐｅｒｓｏｎｎｅｌ ｗａｓ ｄｅｔｅｒｍ ｉｎｅｄ． Ｆｉｎａｌｌｙ， ａ ｄｅｔｅｃｔｉｏｎ ｍ ｅｔｈ ｏｄ ｆｏｒ ｉｎｓｕｌａｔｏｒｓ ｂａｓｅｄ ｏｎ ｏｐｔｉｃａｌ ｅｌｅｃｔｒｉｃ ｆ ｉｅｌｄ ｉｎｔｅｎｓｉｔ ｙ ｓｅｎｏｒ ｗａｓ ｐｒｏｐｏｓｅｄ． Ｔｈｅ ｗｏｒｋ ｃａｎ ｐｒｏｖｉｄｅ ｕｓｅｆｕｌ ｒｅｆｅｒｅｎｃｅ ｆｏ ｒ ｌｉｖｅ ｗ ｏｒｋｉｎｇ ｏｎ ４－８００ ｋＶ ＵＨＶＤ Ｃ ｔｒａｎｓｍ ｉｓｓｉｏｎ ｌｉｎｅ．
±800kV特高压直流输电控制保护系统分析 张旭
摘要：特高压直流输电在我国电力系统发展中扮演着重要角色，而在特高压直流输电中控制保护系统发挥着核心作用，在确保传送功率系统不受到影响的情况下，可提高交直流输电系统设备在转换过程中的安全性。±800kV特高压直流每极采用了串联结构和母线区连接结构，且每极的运行方式较为灵活、完整，这对保障控制保护系统的性能具有重要作用。
3.3控制保护系统分层结构
一般情况下，控制系统环节具有一定的等级层次及环节功能优先级原则划分，通常采用分层结构可帮助工作人员有效掌握特高压直流输电系统，也有利于提高系统的安全性与稳定性。
4特高压直流控制保护系统的保护功能
4.1换流器保护
换流器的保护方式比较多，如换流器的三角侧短路保护、星型侧短路保护，其动作结果为：将相应极紧急闭锁，将相应换流变压器的进线开关断开，高速中性母线开关断开，闭锁触发脉冲。交流过程保护用于长时间超负荷故障的控制，逆变器的短路备用保护，整流器的短路备用保护，在发生短路、交流系统故障、通信问题时避免发生跳闸的情况，通过交流保护能够紧急闭锁相应的极，并断开换流变压器的进线开关。
2.2三重化保护配置
在常规HVDC工程中，双重化冗余的主保护能与双重化测量传感器很好地配合工作，提高了直流输电工程可靠性。但是，实际上，常规HVDC工程并没有真正做到从输入／输出回路到SCADA、LAN系统中的所有部分都有双重化冗余，在传感器、线缆等测量和传输回路上故障可能导致不必要的跳闸。为了进一步提高可靠性，在向上特高压直流DCC800系统中采用了三重化冗余的主机和传感器保护。直流保护采用完全“三取二”逻辑方案。交流滤波器、交流母线、开关、线路等保护采用完全双重化配置。闭锁、跳闸和切换信号通过由FPGA硬件实现的“三取二”逻辑来输出，所有的跳闸信号通过eTDM光纤来传送。三重化保护配置需要各测点有3个独立输出，比如一次设备上所有的本体保护出口继电器均提供3副硬接点、直流分压器有3个次级输出等。三重化保护配置较好地解决了非电量保护误动的问题。换流变压器、平抗等本体保护跳闸接点暴露在室外，容易受潮或损坏而误动。当本体保护提供3副跳闸节点、保护出口与电量保护共用相同的硬件“三取二”逻辑时，可避免非电量保护误动。
±800kV特高压直流输电控制保护系统
±800kV特高压直流输电控制保护系统发布时间：2022-12-05T09:02:49.209Z 来源：《福光技术》2022年23期作者：罗理[导读] 大规模长距离的电力输送主要是依靠特高压直流输电技术，但是在实际使用中也会存在诸多问题，需要建立完善的控制保护系统来保障电力传输的安全稳定性和传输的效率。
因此，在现阶段加强对于±800kV特高压直流输电控制保护系统的研究具有十分重要的现实意义。
国网湖南超高压变电公司湖南长沙 410000摘要：大规模长距离的电力输送主要是依靠特高压直流输电技术，但是在实际使用中也会存在诸多问题，需要建立完善的控制保护系统来保障电力传输的安全稳定性和传输的效率。
因此，在现阶段加强对于±800kV特高压直流输电控制保护系统的研究具有十分重要的现实意义。
关键词：±800kV；特高压；直流；输电；控制；保护；系统1直流输电系统概念直流输电系统由直流线路、逆变站、整流站、交流侧电力滤波器、直流侧电力滤波器、换流变压器、无功补偿装置、直流电抗器以及保护、控制装置等构成，通常是两端直流输电系统，其中整流站和逆变站属于换流站，通过整流站和逆变站能够实现交流电力和直流电力的转换，换流站是直流输电系统比较重要的组成部分。
首先由交流系统的送电端将交流功率通过换流变压器送到整流器，完成交流功率到直流功率的转化，然后将直流功率通过线路传输到逆变器，逆变器又会将直流功率转化为交流功率，最终传输到交流电力系统的受电端。
2特高压直流输电控制保护系统的分层结构针对控制保护系统进行分层处理，主要是依据电器的等级和工作环节进行分类。
为了保障系统的安全稳定运行，技术操作人员应该充分掌握系统的输电情况，及时发现并处理系统运行过程中存在的故障问题。
系统分层结构如图1所示。
3特高压直流保护配置原则3.1三重化保护配置为了保证直流输电工程运行的安全稳定性，一般常规的HVDC工程中会设置双重化的主保护和测量传感器，达到保护直流输电工程的目的。
关于±800kV直流输电工程系统调试技术的探讨
２ 软 件方 面的技术措施
２．１ 阀控系统与交流站控 系统的联锁
展 ，但 是 对 于 人 工 的 正 确 操 作会 有 所影 响 。② 在 直 流站 控 系统 程 序 的 ＣＰＵ１＼ＥＢＩＮ．ＣＦＣ 中 ．将 “Ｉｎｐｕｔｓｏｆｄａｔａｗｏｒｄ１５—１８”页 面 的 Ｃ１６模 块 输 入 管脚 由 １６＃ＦＦＦＦ改 为 １６＃００００．将 无 功 控 制 的
１２脉 动 换 流 器进 行控 制 。 交 流 站控 的主 要 作 用就 是 对 ５００ｋＶ 了第二 种 方 法 。
的 交 流 开 关 场进 行 实 时监 控 和控 制 。 阀控 系统 对 于 阀组 的控
表ห้องสมุดไป่ตู้１ 直 流 站控 系 统 信 号
制是 按 照 一 定顺 序 进 行 的 ，会 为 交 流 站 控 系统 提 供 具 体 的控
１ 引 言
行 控 制 。在 交 流 带 电阶 段 。所 有 的 交流 滤波 器大 组 都 可 以将 其
直 流 输 电 工 程 是 将 中 间部 落 点 的 两 端 工 程 作 为 核 心 ．支 看 成 是 电力 系统 中的 运 行 设 备 之 一 。但 是 因 为 直 流 站 控 系统
持 大 功 率 、远 距 离 、点 对 点 的 电 力 输 送 ，直 接 送 往 负荷 中心 。 正 在 调 试 ，如 果 在 调 试 阶 段 出现 交 流 滤 波 器 或 者是 并 联 电 抗 该 ￣８００ｋＶ 特 高压 直 流 输 电 工 程 直 流 线 的 长 度 为 １６７０ｋｍ．双 器 等 问题 。就 会 导 致 系统 无 功 过 剩 ，最 终 使 得 交 流母 线 的 电 压
低碳技术
ＬＯＷ ｃＡＲＢ０Ｎ ＷｏＲＬＤ ２ｏｌ６，４
±800kV特高压直流输电线路的运行维护研究
６ ０
＋８ ＿ ０ ０ ｋ Ｖ特 高压直 流输 电线路 的运 行维 护研 究 通 过 的地 区 多 为农 村 和 山谷 无 人 区 ， 因此 主 要考 虑 沙 尘 ，但 也 要注 意 沿 线 的化 工 厂 、 小煤 窑 、 水泥 厂 等 排放 的未 经 处理 的废气 。对 污 闪 的 防治视 ，在巡视 中要 注 意 多听 、 多看 。如 果 是 白天 巡 线 ，绝 缘 子 严重 污
２ ． ２ 杆 塔 地 基 易 出现 下 沉 甘肃 省 境 内土质 大 多 呈 自重 湿 陷性 ，这 种 土壤 受水 浸 湿 后在 饱 和 自重 压 力 下会 发 生湿 陷 ，从 而 导 致杆 塔 基础 附近 地 面下 陷 ，接 地 引下 线外 露 ，基础 基面 不 平 等情 况 发 生 ，一 旦遇 到 大 雨 或河 水 冲 刷 ， 极 易造 成 防沉 土 流 失造 成 基础 损 坏 ，给杆 塔 的 正 常 运 行 带 来 安全 隐患 ，而 要 对基 础 、基 面进 行 维 护 工 作量 巨大 ，严 重 时 ，还 会 造 成铁 塔 倾斜 ，铁 塔 处 理 非常 困难 （ 大 吨位 ） ；另外 ， 由于 线路 在施 工 中不注 意施 工 质 量 ，基 础 周 围 的土 方未 夯 实 ，经 过 一 段 时
由于甘肃省多高山峻岭、少平地 ，紫外线强，多风
沙 、 重污 秽 ，低温 严 寒 、昼 夜 温 差大 ，多 湿 陷性 黄
土、地质条件差等 ，输 电线路的运行维护就显得 比 较困难 ，再加上国内特高压直流输电线路的运行维
护经 验 缺 乏 ，为保 证 线 路 的安 全 、可 靠 运 行 ，就 必
大雾 等 潮湿 天 气 ，使脏 污 绝 缘子 受 潮 发 生污 闪 ，因 此在 运 维 中 要注 意 线路 的积 污情 况 。另外 ，直 流 电 压没 有周 期性 变化 ，因此 电弧无 电流 过 “ 零 ”现象 ，
DL／T 1131—2019 ±800kV高压直流输电工程系统试验规程
目 次前言 (Ⅱ)1范围 (1)2规范性引用文件 (1)3术语和符号 (1)4总则 (1)5站系统试验 (2)6端对端系统试验 (6)±800kV高压直流输电工程系统试验规程1范围本标准规定了±800kV高压直流输电工程系统试验的项目、要求及验收标准。
本标准适用于功率可双向传输、每站每极包含两个串联12脉动换流器的双极±800kV高压直流输电工程。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 13498 高压直流输电术语DL/T 1130-2009 高压直流输电工程系统试验规程GB 50150 电气装置安装工程电气设备交接试验标准DL/T 1129 直流换流站二次电气设备交接试验规程3术语和符号3.1 语语语″3.1.1站系统试验 converter station system test指在分系统试验完成并合格的基础上，换流站相关一次设备已具备带电条件，按照合同和技术规范书的要求，分别在各换流站内检查换流站功能的试验，即换流站设备充电、顺序控制功能、直流线路开路试验等，同时也是为端对端系统试验作准备。
3.1.2端对端系统试验 end to end system test指在站系统试验完成并合格的基础上，验证整个直流输电系统的总体功能达到了功能规范书所规定的性能指标及校验交、直流系统联合运行性能的试验。
3.1.3旁路断路器 bypass breaker指并联于12脉动换流器单元高、低压端的断路器。
3.1.4旁路隔离开关 bypass disconnecter指并联于12脉动换流器单元高、低压端的隔离开关。
3.1.5直流联母隔刀 disconnecter for connection with DC Bus分别在12脉动换流器的高压端和低压端，串联于旁路断路器和旁路隔离开关连接点之间的隔离刀闸。
±800kV 特高压直流输电系统运行检修技术体系
±800kV 特高压直流输电系统运行检修技术体系摘要：±800kV 特高压直流输电系统传输的电压比普通电压更高，并且在距离、容量以及耗损上都有很大的优点，还对技术开发、经济效益都赋予了重要意义。
这种提高资源开发以及利用的效率，非常符合我国国情和能源发展策略。
所以不断发展 ±800kV 特高压直流输电系统，以及电力行业及时强化±800kV 特高压直流输电系统运行的检修技术是目前我国电力发展的重要方针。
关键词：±800kV 特高压；直流输电系统；检修技术1.特高压直流输电系统的基本构造特高压直流输电（UHVDC）是指 ±800kV（±750kV）及以上电压级别的直流输电及相关技术。
采用 ±800kV 特高压直流输电，主要应该注意电网静态的功率平衡和动态功率的备用以及电压是否稳定问题。
±800kV 特高压直流输电系统是由双十二动脉连接的低压与高压阀组建造的，高低压阀组都配备一台旁路开关，每个阀组都能够采用旁路开关来进行关闭运行模式，并且还可以统计另外的阀组运行状态。
虽然特高压直流输电比交流输电具有更大的好处，但是特高压直流输电在使用规模以及使用复杂程度上都与交流输电相差很大的差距，相对来讲比交流输电操作更加复杂。
如图 1 所示。
特高压直流输电要侧重和直流系统因同时换相失败而引发的电压安全问题，正常的运作以及调节方式和处理故障等都可以通过在保护系统中体现出来，虽然直流输电系统中很多阀组采用组合模式运行并且两侧采用的都是十二脉动的连接方法，与之配备的方式也比较多变，但还是应该不断的对特高压直流输电系统进行严格监控，特高压直流输电的连接方式一般都是采用可靠性高的双极两段中心点进行接线，主要的技术方式也是点对点、大功率、距离长的直接将电力输送进负荷中心。
但是当直流系统关闭时两段交流系统将会承受很大的功率冲击。
2.特高压直流输电系统的故障分析±800kV 特高压直流输电系统出现故障主要是线路引起的，因为各种线路闪络故障以及外界因素的干扰，都会对特高压直流输电系统造成很大的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
±800KV特高压直流输电系统全电压启动过电压研究黄源辉，王钢，李海锋，汪隆君（华南理工大学电力学院，广东广州510640）摘要：全电压启动过电压是直流输电中直流侧最严重的过电压情况。
本文以PSCAD/EMTDC为工具，以正在建设的云广±800kV特高压直流输电系统参数为依据，建立全电压启动过电压仿真计算模型。
对各种全电压启动情况进行了仿真计算，讨论了各种因素对全电压启动的影响，并与±500KV HVDC系统的全电压启动过电压作了比较，获得了一些具有实用价值的结论。
关键词：±800KV；特高压直流输电；全电压启动；过电压0引言为满足未来持续增长的电力需求，实现更大范围的资源优化配置，中国南方电网公司和国家电网公司提出了加快建设特高压电网的战略方针[1]。
随着输电系统电压等级的升高，绝缘费用在整个系统建设投资中所占比重越来越大。
对于±800KV特高压直流输电系统，确定直流线路和换流站设备的绝缘水平成为建设时遇到的基本问题之一。
在种类繁多的直流系统内部过电压中，全电压误启动多因为的过电压是其中最严重和最重要的一种。
它的幅值最大，造成的危害最大，在选择直流设备绝缘水平和制订过电压保护方案时往往以此为条件[2]。
因此，对特高压直流系统的全电压启动过电压进行研究和分析具有很大的实际意义。
为降低启动过程的过电压及减小启动时对两端交流系统的冲击，直流输电的正常启动应严格按照一定的顺序进行[3]。
正常情况下，在回路完好、交直流开关设备全部投入且交流滤波器投入适量等条件满足后（α≥90°），先解锁逆变器，后解锁整流器，按照逆变侧定电压调节或定息弧角调节规律的要求，由调节器逐步升高直流电压至额定值，即所谓的“软启动”。
然而由于某些原因（如控制系统异常），两端解锁过程紊乱，逆变侧换流器尚未解锁而整流侧却全部解锁，此时若以较小的触发角启动，全电压突然对直流线路充电，由此直流侧会产生非常严重的过电压。
1云广直流系统简介南方电网正在建设的云南-广东特高压直流系统双极输送功率5000MW，电压等级为±800kV，直流线路长度约1438km，导线截面为6×630mm2，两极线路同杆并架。
送端楚雄换流站通过2回500kV 线路与云南主网的昆西北变电站相连，西部的小湾水电站（装机容量4200MW，计划2009年9月首台机组投产，2011年全部建成）和西北部的金安桥水电站（总装机2400MW，计划2009年12月首台机组投产，2011年全部建成）均以2回500kV线路接入楚雄换流站。
受端穗东换流站位于广东省增城东部，500kV交流出线6回，分别以2回500kV线路接入增城、横沥和水乡站[4]。
楚雄换流站接入系统如图1所示。
图1 楚雄换流站接入系统云南-广东特高压直流系统交流母线额定电压为525kV，整流侧无功补偿总容量为3000MV Ar，逆变侧无功补偿总容量为3040MV Ar。
平波电抗器电感值为300mH，平波电抗器按极母线和中性母线平衡布置，各为150mH。
直流滤波器采用12/24双调谐方式。
避雷器使用金属氧化物模型。
每极换流单元采用2个12脉动换流器串联组成。
2云广直流系统模型本文以PSCAD/EMTDC为工具，以南方电网建设中的云南-广东±800kV特高压直流系统参数为依据，建立了全电压启动过电压仿真计算模型。
换流站内的单极配置如图1所示。
图2UHVDC 换流站示意图控制系统仿真时采用主控制级、极控制级及阀组控制级三个层次。
主控制级接收输电功率指令，经过运算以后发送一个电流整定值指令给极控制级。
极控制级经过控制运算以发送一个触发角指令给阀组控制级。
在极控制级中，整流侧采用定电流控制，逆变侧采用定关断角控制。
此外，在极控制级，两侧均配有启动停运控制、低压限流控制，逆变侧还配有电流偏差控制。
仿真中采用的控制系统框图如图3所示。
图3 UHVDC 控制框图3 全电压启动过电压的仿真计算3.1 不投入避雷器 3.1.1 过电压计算值正常运行时正极直流电压为：4(cos )d d a U E I R απ=− （1）式中 E ——交流线电压有效值； α——触发延迟角；I d ——直流电流；R a ——整流侧等值换相电阻。
当避雷器不投入时发生全电压误启动，I d 很 小（接近0），所以，απcos 234E U d ×= （2）当±800KV 特高压直流系统整流侧以小角度（5°）解锁，逆变侧阀全部闭锁时由式2计算得直流正极电压最大值为2.1p.u 。
3.1.2 仿真验证±800KV 直流系统整流侧以小角度（5°）解锁，逆变侧阀全部闭锁时，整流侧正负极母线电压如图3所示。
图4 不接避雷器时发生全电压启动整流侧正负极电压从图4可以看出，正极电压最大瞬时值超过了2.12p.u.，稳态时过电压也保持在一个很高的数值（2.05p.u.)。
这是由于逆变侧闭锁后系统无功需求发生改变，整流侧交流母线电压大幅升高造成直流侧产生严重过电压，仿真结果与计算结果一致。
在这种情况下特高压直流输电系统在整流侧阀桥顶端、逆变侧阀桥顶端、逆变侧线路末端和上下组12脉动换流单元之间的连接母线都会产生很大的过电压。
避雷器是非线性很强的元件，没有避雷器保护的UHVDC 系统接近线性系统，此时全电压启动过程中所有响应都随触发角α的余弦变化而变化[5]。
αcos 0d d V V =（3）3．2 避雷器投入3.2.1逆变侧闭锁时的全电压启动过电压避雷器投入，逆变侧阀闭锁时的全电压启动会产生严重过电压。
整流侧直流母线不同触发角在逆变侧阀不同闭锁类型时对应的过电压幅值和线路避雷器吸收的能量如表1所示。
表1逆变侧闭锁时全电压启动整流侧直流母线的过电压逆变侧阀闭锁类型 整流器触发角α（°）整流侧直流母线电压幅值（KV ）整流侧DL 避雷器吸收的能量（MJ ）5 1318.2 0.77 10 1318.7 0.79 15 1313.8 0.77 单极 闭锁 30 1263.2 0.58 5 1370.4 4.71 10 1372.3 4.68 15 1374.0 4.64 双极 闭锁301356.62.74按照上面的方法，对不同的点进行测量对比，得出在逆变侧闭锁的全电压启动中出现严重过电压的位置如表2所示。
表2逆变侧断线全电压启动时整流侧的过电压位置 吸收能量(kJ) 电压幅值(kV) 整流侧直流母线 4.71 1374.0 整流侧阀顶 4.88 1380.8上下组十二脉动换流单元连接母线 2.53 707.3逆变侧直流母线 4.30 1381.1由表1及表2可看出，由于避雷器的限压作用，直流线路上的过电压大大降低，由原来的2.12p.u 降低到1.71p.u （1370.4KV ）。
对相同触发角的情况，双极闭锁的过电压比单极闭锁时严重，这是因为双极闭锁时直流系统没有输送功率，整流侧交流母线上侧无功全部过剩，而单极闭锁时系统还有很大的无功需求。
能量要求最大的避雷器是整流侧阀顶的DC 避雷器，吸收的能量为4.88MJ 。
单极闭锁时逆变侧DL 避雷器吸收能量最大，这是因为线路的储能作用使逆变侧直流母线电压高于整流侧。
双极闭锁时，由于整流侧交流母线上大量的功率要通过就近的避雷器释放，所以最大的避雷器通流出现在整流侧阀顶避雷器。
触发角的大小对过电压幅值影响不大，但是对DC 、DL 、CB1避雷器吸收的能量有很大影响。
双极闭锁时，整流侧避雷器吸收的能量随触发角增大而减少。
3.2.2 直流线路断线时全电压启动过电压当直流线路断线，整流侧以小角度触发时直流侧同样会产生严重的过电压。
对不同的触发角，不同的断线位置以及单极或双极断线等不同情况进行仿真。
仿真结果表明特高压直流线路末端双极断线时系统过电压最严重，各个主要位置的最大过电压情况如表3所示。
表3直流线路断线时全电压启动整流侧的过电压位置 吸收能量(kJ) 电压幅值(kV) 整流侧直流母线 7.44 1401.2 整流侧阀顶 7.54 1394.8上下组十二脉动换流单元连接母线 3.90 710.8直流线路断线处 - 1516.9由表3可知，最大过电压出现在的直流线路末端，这是由于在断线位置电压波发生全反射，发射波叠加到原来的前行波上使过电压幅值增大。
整流侧直流母线、阀桥顶端和上下组十二脉动换流单元连接母线的最大过电压值都比双极闭锁时大；同时整流侧DC 、DL 和CB1避雷器吸收的最大能量也比双极闭锁时大。
这是因为断线时逆变侧避雷器不起作用，全部能量由整流侧的避雷器来释放。
双极断线比单极断线的过电压情况严重得多，双极断线时对避雷器的通流能力提出了很高要求，DC 避雷器最大需要释放能量为7.54MJ 。
双极断线时，直流母线断线位置越接近整流侧，整流侧避雷器吸收的能量越大。
3.3 与±500kV 高压直流输电系统的比较直流单极线路电容的储能为：221CU W =（4）C ——线路等效电容； U ——线路末端电压。
由系统避雷器投入前后的过电压情况对比，投入避雷器后±800KV 特高压直流输电系统单极线路储能减少了3.07MJ 。
这部分能量主要从线路避雷器释放。
而相同情况下±500kV 高压直流输电系统单极线路储能只减少1.07MJ 。
与±500kV 高压直流输电系统的相比[5]，全电压启动在有避雷器保护情况下的过电压启动倍数相差不大，但是随着电压等级的升高对特高压直流系统绝缘要求变得更高。
避雷器吸收的最大是能量由从以往±500kV 输电系统的1.59MJ 提高到7.54MJ ，提高了3.7倍，这对线路避雷器提出了很高的要求。
4 结论±800KV 特高压直流输电系统在逆变侧双极闭锁系统无避雷器保护的情况下，整流侧阀桥顶端、逆变侧阀桥顶端、逆变侧线路末端和上下组12脉动换流单元之间的连接母线都会产生很大的过电压，其值都超过2.0p.u 。
在逆变侧闭锁并且系统有避雷器保护的情况想，系统的过电压幅值下降到1.71p.u 。
直流双极闭锁比单极闭锁过电压严重；触发角对过电压幅值影响不大，对避雷器吸收的能量有很大影响。
在系统有避雷器保护的情况下，直流线路末端双极断线时系统将出现最严重的过电压,直流线路断线处的过电压达到1516.9KV(接近1.9p.u)，整流侧阀顶避雷器最大吸收能量是7.54MJ。
与±500kV高压直流输电系统相比，特高压直流输电系统的全电压误启动过电压倍数相近，线路避雷器释放的能量提高到4.7倍。
