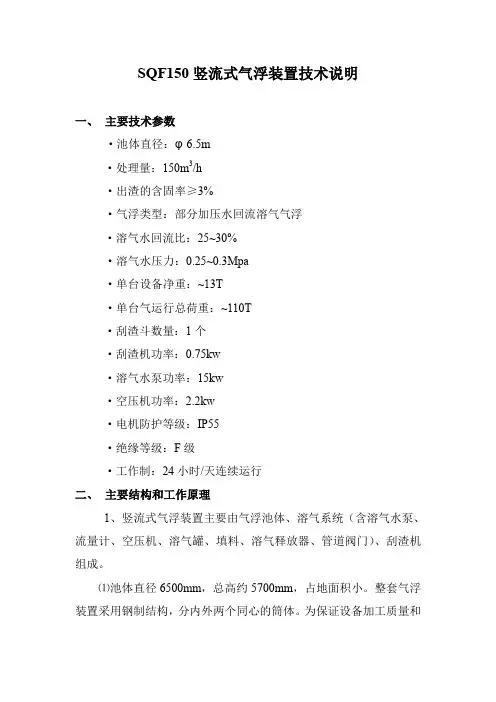

SQF150竖流式气浮装置技术说明书

SQF150竖流式气浮装置技术说明一、主要技术参数·池体直径：φ6.5m·处理量：150m3/h·出渣的含固率≥3%·气浮类型：部分加压水回流溶气气浮·溶气水回流比：25~30%·溶气水压力：0.25~0.3Mpa·单台设备净重：~13T·单台气运行总荷重：~110T·刮渣斗数量：1个·刮渣机功率：0.75kw·溶气水泵功率：15kw·空压机功率：2.2kw·电机防护等级：IP55·绝缘等级：F级·工作制：24小时/天连续运行二、主要结构和工作原理1、竖流式气浮装置主要由气浮池体、溶气系统（含溶气水泵、流量计、空压机、溶气罐、填料、溶气释放器、管道阀门）、刮渣机组成。

⑴池体直径6500mm，总高约5700mm，占地面积小。

整套气浮装置采用钢制结构，分内外两个同心的筒体。

为保证设备加工质量和产品外观，制作筒体时，采用卷板机分块卷制后在专用平台上焊接拼装。

池底部设有排泥管道与排空管道，中心处有进水管、溶气水管、环形穿孔集水管。

⑵进水管底部设有散流布水装置，可将原水或加药絮凝后的废水在内筒底部均匀扩散，继而与溶气释放器释放的溶气水进行充分反应。

释放器采用新型不锈钢制溶气释放器，耐腐蚀，不易堵塞，释气效率高达99%，释出气泡直径为20~30微米。

为防止由于水质变化或停机检修后释放器堵塞，设置了释放器空气反洗装置，无需拆卸就能实现释放器的清洗工作。

⑶环形的穿孔集水管安装在分离区（外筒）底部，通过数根均布的清水管将分离后的清水引至出水堰槽。

出水堰底板与气浮装置总出水管相连，出水口设有水位调节装置，可根据浮渣层厚度和出水水质调节气浮池水位，便于刮渣机有效工作。

⑷刮渣机安装在气浮池顶部，电机驱动减速机带动主轴旋转，刮渣机刮板通过联接螺栓与主轴法兰联接，刮渣板旋转时将浮至水面的浮渣或浮油刮至渣槽。

高效气浮装置技术规格书

中国石油化工股份有限公司胜利油田分公司石油化工总厂污水处理场达标升级项目50m3/h和260m3/h高效气浮装置技术规格书武汉炼化工程设计有限责任公司2016年3月目录1、总则............................................................... - 3 -2、适用规范及标准要求.................................................. - 3 -3、高效气浮装置技术规格................................................ - 4 -标准、规范........................................................ - 5 -技术条件及要求.................................................... - 5 -4、供货清单............................................................ - 6 - 50m³/h高效气浮装置供货清单......................................... - 6 - 260m³/h高效气浮装置供货清单........................................ - 9 -5、工作分界面及要求................................................... - 13 -6、技术资料和交付进度................................................. - 14 -一般要求.......................................................... - 14 -技术资料交付进度.................................................. - 14 -工程进度与项目交付................................................ - 15 -7、质量保证与验收..................................................... - 15 -质量保证.......................................................... - 15 -货物验收.......................................................... - 16 -质量验收.......................................................... - 16 -8、现场技术服务和技术联络............................................. - 17 -技术培训......................................................... - 17 -现场技术服务和联络............................................... - 17 -9、包装、运输和储存................................................... - 18 -包装要求......................................................... - 18 -包装责任......................................................... - 18 -10、未尽事宜.......................................................... - 19 -1、总则本技术文件适用于中石化股份公司胜利油田分公司石化总厂污水处理升级达标项目260m3/h高效气浮装置和50m³/h撬装高效气浮装置，它提出了污水处理装置的工艺设计、设备供货、工作范围、供货范围、性能保证、质量保证、技术服务、现场服务、售后服务，以及设计、制造、检验、运输、验收方面的基本要求和相关规范标准。

DAF20高效溶气气浮技术方案

*******************有限公司DAF系列高效溶气气浮技术方案2020年7月25日一、DAF20 高效溶气气浮基本参数描述二、售后服务1、指导调试：派员到现场提供指导及技术支持服务，免费提供一次指导调试服务，并确保调试成功；2、培训：对操作人员提供设备相关理论、操作、维护知识培训，确保用户正确使用和维护产品；3、及时解决用户使用过程中遇到的所有问题，保证产品稳定运行；4、服务承诺：●关于由我方提供的指导安装、调试、培训等售后服务，我们将针对用户的安排给予积极和及时的响应并优于与服务；●当用户在实际使用过程中遇到任何质量方面的问题，我公司在收到正式书面通知后，我们承诺响应并优于时间为2小时；●设备使用过程中，出现故障或质量问题，自接到书面通知后24小时内到达现场处理，直至设备正常运行为止；●重大问题：专业人员在10小时内到达现场解决；5、质保与维修：●质保期：一年●质保期内出现的因制造产生的质量缺陷，免费维修、更换；●因保管不当或人为操作不当因素造成的产品损坏或性能下降，可以予以维修，但由此产生的人工、材料费由需方承担；●产品终身保修，并保证备品备件的及时供应；●超过质保期，我们仍会以最优惠的价格为用户提供满意的售后服务三、综述：DAF系列高效溶气气浮DAF系列高效溶气气浮规避了传统气浮的溶气水分布不均、出水悬浮物含量高、占地空间大等劣势，充分汲取了多类气浮设备设计的优点，优化了池体结构、溶气系统、排泥系统及释放系统，使得处理水力表面负荷很大程度上提高。

DAF系列气浮采用了多项专利技术（一项发明，五项实用新型），设备具有结构紧凑，溶气效率高，造型美观，占地面积小，安装运输方便，电耗省，操作方便（加气、刮渣电器自动化），可实现无人值守，处理效果好等优点。

✧主要工作原理：该设备采用了微气泡发生、次表面捕集、层流原理、多级序批式混凝、浮渣循环絮凝等五大专利核心技术，能高效分离污水中的悬浮物。

气浮机使用说明书

气浮机使用说明书气浮机使用说明书一、产品概述气浮机是一种用于固液分离的设备，通过利用气泡与悬浮物的相互作用力实现固液分离。

本说明书将详细介绍气浮机的结构、原理、操作步骤、维护保养等内容。

二、产品结构及工作原理1、结构概述气浮机由以下主要部件组成：1) 进料槽：用于将待处理水体引入气浮机。

2) 混合器：将化学药剂与待处理水体充分混合。

3) 气浮池：形成气泡并将其与悬浮物接触，实现固液分离。

4) 出水槽：收集处理后的水体。

5) 药剂槽：存放化学药剂。

6) 溢流槽：排放处理过程中产生的过量水体。

7) 气浮机构架：支撑和固定气浮机的各部件。

2、工作原理气浮机的工作原理是通过将待处理水体从进料槽引入混合器，与化学药剂混合后进入气浮池。

在气浮池中，通过给水体注入空气或其他气体，形成大量微小气泡。

气泡与悬浮物发生接触后，会产生浮力将悬浮物上浮，从而实现固液分离。

上浮的悬浮物会被集中到表面形成浮泥，最后通过刮泥器将其移除。

处理后的水体从出水槽中排出，整个工作过程由控制系统自动完成。

三、操作步骤1、准备工作1) 检查气浮机各部件是否完好。

2) 确认气浮机是否通电并连接好电源。

3) 检查化学药剂的储存量，必要时添加或更换。

4) 检查气体供应是否正常。

2、启动气浮机1) 打开进水阀门，将待处理水体引入进料槽。

2) 打开气体供应阀门，供应充足的空气或其他气体。

3) 打开气浮机电源开关。

4) 打开混合器搅拌开关，使化学药剂与待处理水体充分混合。

3、调整操作参数根据实际情况，通过控制系统调整以下参数：1) 搅拌速度：根据悬浮物的类型和浓度调整混合器的转速。

2) 气体注入量：根据待处理水体的水质和处理效果调整气泡注入量。

3) 法药剂投加量：根据水质要求和处理效果调整药剂的投加量。

4、日常操作1) 定期清理气浮池表面的浮泥，防止堵塞。

2) 定期清理化学药剂槽和溢流槽，确保药剂供应正常。

3) 定期检查气浮机各部件的运行状况，如发现异常及时处理。

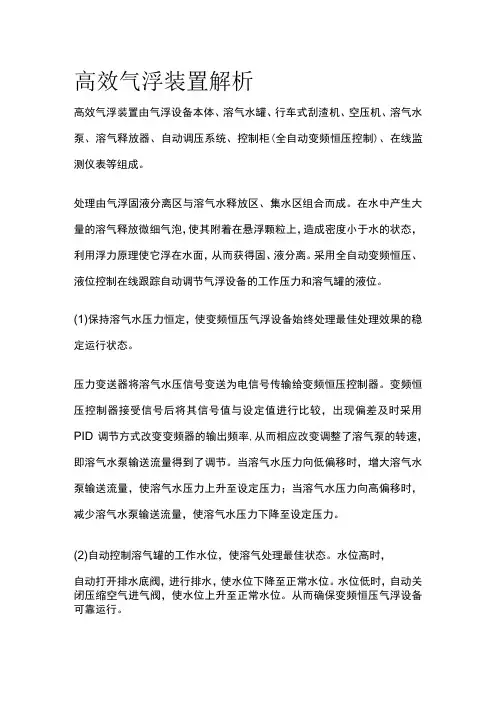

高效气浮装置解析

高效气浮装置解析高效气浮装置由气浮设备本体、溶气水罐、行车式刮渣机、空压机、溶气水泵、溶气释放器、自动调压系统、控制柜(全自动变频恒压控制)、在线监测仪表等组成。

处理由气浮固液分离区与溶气水释放区、集水区组合而成。

在水中产生大量的溶气释放微细气泡，使其附着在悬浮颗粒上，造成密度小于水的状态，利用浮力原理使它浮在水面，从而获得固、液分离。

采用全自动变频恒压、液位控制在线跟踪自动调节气浮设备的工作压力和溶气罐的液位。

(1)保持溶气水压力恒定，使变频恒压气浮设备始终处理最佳处理效果的稳定运行状态。

压力变送器将溶气水压信号变送为电信号传输给变频恒压控制器。

变频恒压控制器接受信号后将其信号值与设定值进行比较，出现偏差及时采用PID调节方式改变变频器的输出频率,从而相应改变调整了溶气泵的转速，即溶气水泵输送流量得到了调节。

当溶气水压力向低偏移时，增大溶气水泵输送流量，使溶气水压力上升至设定压力；当溶气水压力向高偏移时，减少溶气水泵输送流量，使溶气水压力下降至设定压力。

(2)自动控制溶气罐的工作水位，使溶气处理最佳状态。

水位高时，自动打开排水底阀，进行排水，使水位下降至正常水位。

水位低时，自动关闭压缩空气进气阀，使水位上升至正常水位。

从而确保变频恒压气浮设备可靠运行。

全自动气浮装置正常运行必须连续不断地释放过饱和溶气，饱和溶气是在溶气罐内产生的。

在高于大气压的环境中，空气与水接触，空气溶入水中直至饱和。

溶气罐正常工作必须维持一定的水位，使空气与水有一定的接触界面，水位高了或水位低了，接触界面变小直至无界面，生产不了溶气水，整个气浮设备就不能正常工作。

技术参数：处理水量：IIOm3/h规格：4000×16700×4200mm(H)材质：Q235-A钢板表面处理：碳钢内壁衬玻璃钢防腐，外部二度防锈底漆，二度面漆，颜色由甲方指定。

数量：1台溶气压力：0.35MPa回流比：30%~40%反应时间：IOmin进入接触室水流流速：＜0.1m∕s接触室水流上升流速：20mm∕s接触室水流停留时间：1Omin分离室水流下向流速：3.0mm∕s分离室水流停留时间：3min复核停留时间：20min释放器出口流速：0∙5m∕s配置：空压机、溶气水泵、溶气罐、行车式刮渣机、自动调压系统等。

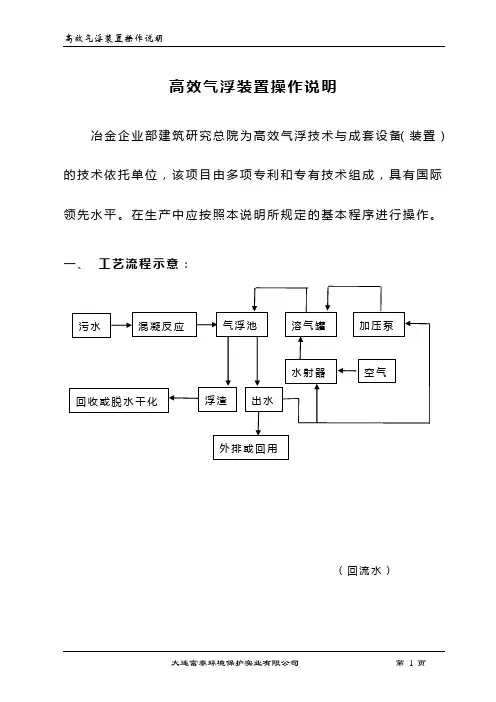

高效气浮装置操作说明

高效气浮装置操作说明冶金企业部建筑研究总院为高效气浮技术与成套设备（装置）的技术依托单位，该项目由多项专利和专有技术组成，具有国际领先水平。

在生产中应按照本说明所规定的基本程序进行操作。

一、工艺流程示意：（回流水）二、装置组成1、高效气浮装置主要由两部分组成：⑴加压溶气及释放系统：包括加压泵、水射器、溶气罐（当用空压机供气时，还需配置稳压罐）、溶气干管、溶气支管及高效气浮喷头等。

⑵气浮池：包括吸附、分离、刮渣、排水等部分。

2、其他配套装置：依处理水种水质不同，配套装置也不同，主要有：⑴污水上水泵（必备）⑵混凝反应槽（依水质需要而定）⑶浮渣（油）后处理：依水质不同后处理方法也不同。

如：纸浆回用、浮油或有价物质回收、化学污泥脱水干化等。

三、高效气浮装置主要技术性能及要求1、工作压力：指溶气罐上的表压力，为0.3-0.35MPa。

2、加压泵：采用单级离心泵，一般用IS类型系列泵，吸入经气浮池处理后的净化水作为工作水，也称回流水。

工作水经加压泵打入溶气罐。

其吸水管路是气浮池回流出水口与加压泵进水口相连结的管路。

3、水射器：其作用是吸入空气。

包括进水阀和进气阀。

该装置以溶气罐的引出水，或从加压泵出水管引出水作为冲射水，其出水管与加压泵的吸水管相连。

经水射器进水阀的调节，可将适量空气吸进溶气罐。

4、溶气罐：经加压泵将工作水和空气一起打入溶气罐。

空气在溶气罐内溶解于水中，溶解了空气的工作水，则称为溶气水。

溶气罐上有压力表，可指示工作压力。

溶气罐上装有液位自控管，经液控管出水阀的调节，可使溶气罐内的压力处于稳定状态。

底部有阀，可排污或排空。

5、溶气干管：与溶气罐出水口相连，其上装有若干支溶气管。

6、溶气支管：支管下端装有高效气浮喷头。

支管上有阀门（该阀门只起满开或关闭作用，不起调节作用），管上有活接头，便于支管的拆装。

7、高效气浮喷头：其作用是将溶气水中的溶解气体转化为直径约1μm的微气泡。

该喷头具有定压定流量性能。

气浮机使用说明书

目录一、用途二、特点三、各部分组成和作用四、型号意义五、主要技术参数六、工作原理七、安装、调试、操作规程及注意事一、用途气浮技术近年来广泛应用于给排水及废水处理中，它可以有效地去除废水中难以沉淀的轻浮絮体。

溶气气浮（DAF）适用于处理低浊度、高色度、高有机物含量、低含油量、低表面活性物质含量或具有富藻的水。

相对于其它的气浮方式，它具有水力负荷高，池体紧凑等优点。

但是它的工艺复杂，电能消耗较大，空压机的噪音大等缺点也限制着它的应用。

DAF 一般设置在生物处理单元之前，物理处理单元之后，习惯上将其归为物理处理单元。

二、特点1、处理能力大、效率高、占地少。

2、工艺过程及设备构造简单，便于使用、维护。

3、能消除污泥膨胀。

4、气浮时向水中曝气，对去除水中的表面活性剂及臭味有明显的效果，同时由于曝气增加了水中的溶解氧，为后续处理提供了有利条件。

5、对低温、低浊、含藻类多的水源，采用气浮法可取得最好的效果。

三、DAF 主要由空气饱和设备（也称压力溶气系统）、空气释放设备（也称溶气释放系统）和气浮池（也称气浮分离系统）等组成。

目前,溶气气浮工艺的设计和最佳操作的确定，需要依靠中试和经验。

以下，根据各种应用中总结出的经验，分别介绍各个组成部分的设计原理。

2．1 压力溶气系统（包括压力溶气罐、空压机、水泵及其附属设备）容器罐：加压，使空气溶于水，气水混合；空压机：压缩空气进入容器罐与水混合；水泵：水泵将水从气浮分离区抽到容器罐中。

溶气系统占整个气浮过程能量消耗的50%，溶气罐价值占设备投资的12%，因此优化溶气系统的设计对缩小气浮操作费用是很重要的。

2．2 溶气释放系统（主要是释放头）释放器是该系统的关键装置，它对气泡形成的大小、分布以及对气浮净水效果和运行费用均有明显影响。

目前被采用的释放器的释气效率可达 99.2%。

以前的研究认为，释气泡的大小与溶气压力有关，低压时形成大气泡居多，不利于气浮。

国内最新研究认为：溶气水在减压消能时气泡的释放规律与气泡在静水中的状况不同；低压时大气泡的出现归咎于释放器不良所致。

高效气浮装置操作说明

高效气浮装置操作说明
一、概述
高效气浮装置是一种常用于污水处理厂和工业废水处理系统的
设备。

它通过利用气体的浮力原理，将悬浮物质从水体中分离出来，提高水的净化效果。

本文将详细介绍高效气浮装置的操作步骤和注
意事项。

二、操作步骤
1. 准备工作：
a. 确认高效气浮装置的电源是否正常，开启所有必要的阀门。

b. 检查气浮装置的气压、水位等参数是否符合要求。

c. 检查气浮装置的清洁状况，确保无堵塞和泄漏的问题。

2. 启动操作：
a. 将待处理的污水通过流量调节阀控制流量，使其进入气浮装置。

b. 开启污水进水阀，确保污水顺利进入气浮装置。

c. 检查污水进水口和出水口的水位，确保正常运行。

d. 启动气浮装置的搅拌机，促使悬浮物均匀分布。

3. 调整操作：
a. 根据实际情况，调整搅拌机的转速和时间，以保持污水中悬浮物的均匀悬浮状态。

b. 根据处理效果，适当调整气浮装置的气泡生成量和气泡尺寸，以提高浮物的捕集效率。

c. 定期检查气浮装置的出水水质，根据需要调整操作参数。

4. 停止操作：
a. 当污水处理完成后，首先关闭污水进水阀和气流进气阀。

b. 等待一段时间，让悬浮物在水中沉降。

c. 关闭气浮装置的搅拌机，并将设备清洗干净。

三、注意事项
1. 操作人员应受过专业培训，熟悉高效气浮装置的使用方法和原理，并按照操作规程进行操作。

SG-HJ11 气浮实验装置

SG-HJ11 气浮实验装置
产品名称：气浮实验装置
产品型号：SG-HJ11
产品价格：72000元
一、实验目的：
1、了解气浮净水的原理、方法及其工艺流程。

2、掌握气浮法的测定及实验的操作技术。

二、主要配置：
空压机、气浮柱、水泵、压力溶气罐、液位计、释气阀、压力表、水箱、阀门、不锈钢框架、控制屏。

三、技术参数：
1、环境温度：5℃～40℃，配电：220V，1120W.
2、处理效率：悬浮物去除率达95%以上。

3、溶气系统：气泡颗粒大小直径为20-30微米。

含气体积比≥3%，释气量与饱和值之比＞0.9
4、气浮柱：Φ100×1500㎜，有机玻璃。

5、水泵：额定流量1m3/h，扬程15m,功率370W。

6、水箱：500×400×400㎜，PVC材质。

7、空压机：工作压力0-0.7mpa，功率750W，排气量36 L/min。

8、压力溶气罐：Φ200×500㎜，不锈钢材质，工作压力0.2-0.3 Mpa，容积1 5L。

9、控制屏和框架均为不锈钢，结构紧凑，外形美观，操作方便。

10、外形尺寸：1250×800×1800㎜。

数据采集型：配有计算机、微机接口和数据处理软件、液位传感器、压力传感器、涡轮流量计、SS检测仪、电磁阀。

能在线监测液位、压力、流量、SS值、阀门开关。

高效溶气气浮装置技术选型手册

高效溶气气浮装置技术选型手册
高效溶气气浮装置主要用于水中比重近于1.0的微细悬浮颗
粒的分离和去除。

高效溶气气浮装置(DAF)就是在水中通入大量
微细气泡，使其粘附于杂质颗粒上造成整体密度ρ<1.0的状态，
靠浮力使其上升至水面而使固液分离的一种净水方法。

工作原理：
主要利用微气泡发生装置产生的溶气水中的微气泡，与水中的微
细悬浮颗粒粘合在一起，随气泡浮升到水面，形成浮渣，使水中
微细悬浮颗粒得到去除。

主要特点：
➢外形紧凑，占地小。

➢设计合理，电耗省。

➢溶气效率高，操作方便，维护简单。

➢处理效果稳定，机电仪实现了一体控制。

➢按不同的水质及工艺要求：
➢可提供单微气泡发生装置或双微气泡发生装置；
➢可提供溶气水压力调整系统。

适用范围：
➢造纸白水纸浆回收及清水回用
➢各种重金属离子的去除
➢炼油废水、油污分离
➢制革废水杂质去除
➢印染废水色度及杂质去除
➢各类生物处理后污泥、膜的固液分离
➢污泥浓缩
技术参数表：
注：溶气水回流比按30%设计；水力表面负荷：3～5m 3/m 2·h ；停留时间：15～30min 。

外形结构图
刮沫机
溶气系统气浮池体平台栏杆1234。

高效溶气气浮装置技术选型手册

高效溶气气浮装置技术选型手册
高效溶气气浮装置主要用于水中比重近于1.0的微细悬浮颗
粒的分离和去除。

主要特点：
➢外形紧凑，占地小。

➢设计合理，电耗省。

➢溶气效率高，操作方便，维护简单。

➢处理效果稳定，机电仪实现了一体控制。

➢按不同的水质及工艺要求：
➢可提供单微气泡发生装置或双微气泡发生装置；
➢可提供溶气水压力调整系统。

外形结构图
刮沫机
溶气系统气浮池体平台栏杆1234。

高效浅层气浮系统技术说明书

高效浅层气浮系统技术说明气浮净水技术在国内外应用广泛。

国内应用的气浮装置有分散空气气浮法、电解气浮法、压力溶气气浮法等(以下简称传统气浮法)，目前压力溶气气浮法应用最广。

但是近年来刚刚进入中国市场的浅层气浮装置后来居上，该装置由美国克拉福达(Krofta)公司经过几十年研究开发，我公司在该技术的基础上进行改造、研制的新产品。

1、工作原理浅层气浮装置的结构如图1所示。

原水通过泵1进入气浮装置2的中心管3，通过可旋转的水力接头4和可旋转的分配管5均匀地配入气浮池底部，溶气水经过中心管7进入可旋转的分配管8，与原水同步进入气浮池底部。

9亦为一个可旋转的水力接头。

饱含微气泡的溶气水与原水在气浮装置的底部充分碰撞、粘附，使原水中的微粒形成比重<1的浮渣上升到水面而被除去。

原水的分配管5和溶气水的分配管8被固定在同一旋转装置10上，其旋转方向与原水进入气浮池底部的水流方向相反，但速度相等。

本装置的关键部分是成功地利用“零速度”原理，使进水对原水不产生扰动，固液分离在一种静态下进行。

表面形成的浮渣层由螺旋撇渣装置11收集，然后经过排渣管12将其排到池外。

澄清后的水由旋转集水管13收集后排到池外，集水管13与中央旋转部分1 4连在一起，这样原水在气浮池中的停留时间就是中央旋转部分的回转周期。

连在旋转行走装置上的刮板将池底和池壁上的沉泥刮到泥斗6中，定期排放。

另外一项重要的改进就是固定在旋转行走架10上相互之间有一定间距的一组同心锥形板装置15，与配水部分一起沿气浮池同步旋转。

每相邻两块锥形板组成一个倾斜的环行气浮区域16，该区域内水时刻处于层流状态，加速了颗粒杂质随微气泡的上升速度。

浅层气浮装置还包括一对并联运行的溶气管20(简称ADT’S)，进水泵17的压力较低，只需202.6 kPa。

进水首先通过与两个ADT’S连接的三通阀18，A DT’S的另一端布置溶气出水口。

压缩空气也经过一个三通阀19与压力水在同一端进入ADT’S，压缩空气的压力一般为707.8 kPa。

超效潜层气浮技术说明

高效浅层气浮设备主要技术参数说明及供货范围1.概述在废水处理工艺中，对于比重接近于水的微小悬浮颗粒的去除，气浮是最有效的方法之一。

该设备广泛应用于各种工业废水处理，如石油化工、纺织、印染、电镀、制革、食品工业等领域。

2.工作原理原水从池中心的旋转接头进入，通过原水配水器出水管布水；加压溶气水从加压水入口进入，通过加压溶气水管路到加压溶气水配水器布水。

清水由固联在回转筒外侧的清水集水管排出，进入回转筒后溢流到清水溢流筒，最后由清水出口排出，部分清水循环回用。

该设备的两大创新原理：1)“零速原理”:在超效潜层气浮装置中，除浮渣收集筒、清水溢流筒和气浮池外，其他各部分都以与原水布水流速相同的速度沿池体旋转。

原水配水器绕配水器中心轴逆时针旋转是牵连运动，原水从配水器中顺时针流出为相对运动，分别调整原水配水器上各个流量控制阀的开度，可以使原水的绝对速度为零，即进入池体的原水基本上处于相对静止状态。

同时，清水集水管也随着原水配水器同步旋转。

当旋转速度和进出水的速度严格匹配时，原水配水器在池体中腾出的空间由原水进水来补充；同时清水集水管侧应挤走的水体空间，由清水集水管同步排出，实现“静态” 进水和“静态”出水，而不会对池中原水产生扰动，使得悬浮物的升降在一种静态下进行。

浮选体在相对静止的环境中垂直上浮，不仅能使浮选体的上浮速度达到或接近理论最大值，而且出水流速在理论上可不受限制，它意味着气浮效率可以接近理论上的极限。

此外，随着加压溶气水配水器的旋转，气泡能均匀地充满整个气浮池。

微细气泡与絮粒的粘附发生在整个气浮分离过程中，没有“气浮死区”。

2)“浅池理论”：由于“零速”原理的应用，悬浮物沿垂直路径的上浮速度达到或接近理论值，极大地提高了处理效率。

同时，悬浮物下面的清水仍停留在原处，当集水管开始出水时固液分离过程结束。

气浮分离时间就是布水器和集水管等旋转部分的回转周期，约需 3～5min。

传统气浮池分离区的有效水深通常为 2.1～2.4m，而超效浅层气浮池的有效深度只需 420mm 就能达到很好的净化效果，相对而言称其为“浅池”。

JM-F气浮说明书

JM-F高效气浮装置一、前言JM-F高效气浮装置是我厂和铁道设计院联合研制开发的高效新产品，我们借鉴了国外最新气浮技术，并结合国内气浮装置应用的实际情况加以改进创新研制而成的一种新型气浮装置。

它克服了传统加压溶气气浮系统体积庞大、管理复杂、操作麻繁、耗能高等弊病。

JM-F气浮是一种性能先进、占地面积小、操作简单、节能、运行稳定、科技含量高，独具特色的水处理设备，经专家鉴定，该设备处于国内领先水平。

二、适用范围JM-F高效气浮装置广泛应用于造纸、纺织、印染、皮革、乳品加工、化工等工业废水、铁路机车车辆工厂、机务段、车辆段等含油生产废水处理以及工业含油废水的处理。

三、工作原理JM-F高效气浮净水装置污水经过加药混凝反应池后，在气液混合泵调好正负压的情况下吸入大量气体，并借助叶轮将气体引入泵的叶片内加压混合，在骤然减压时，释放出无数微小气泡与经过混凝反应后水中杂质或油粒粘附在一起，使其絮体的比重小于1，泡沫（即气、水、颗粒）三相混合体，从而使污染物质得以从废水中分离出来，达到净化效果。

加入混凝剂的废水和尼可尼泵高压输出的溶气水同时在气浮池内反应凝聚，从原始胶体凝聚成絮体的过程就是该装置的工作过程，整个反应原理为药剂扩散、混凝水解，杂质胶体脱稳胶体聚集，微絮粒碰撞，使胶体颗粒粒径从0.001μm凝聚成2mm絮体迅速上浮，排出时用刮渣机定时刮除，经过反应浮选后的清水从清水池内自动排出。

四、产品性能1、本设备适用的进水污染物浓度：COD：100~1000mg/lSS：100~1000mg/l油：10~150mg/l2、目前设计的系列产品处理量为5~100吨/小时，并可根据用户要求设计成手动、自动操作控制系统。

五、产品特点1、工艺简单，一台尼可尼混合泵代替四个设备，省却溶气罐、空压机、清水泵、回水池。

2、操作简单，管理方便，容易掌握。

3、气液混合泵排出的溶气水释放的气泡直径为20~40μm，气泡均匀、密集，气泡效果稳定，气量充足。

气浮技术说明

3.2.2 溶气气浮装置/中间水箱3.2.2.1 概述部分回流压力溶气气浮器是我公司与同济大学环境工程学院共同开发的一种新型水处理设备，它主要由压力溶气系统、溶气释放系统及气浮分离系统三部分组成。

其理论研究与生产实践方面已达到国内外经先进水平，主要特点表现在如下几个方面：溶气系统容气罐的溶气效率在水温20℃时已达90%，水温30℃时可达99%以上；容气罐停留时间仅50-75 s；过流密度为3000—5000 m3/(d.m2)。

释气系统采用同济大学专利产品，释气水中气泡直径仅为20—30 m，释气效率达99.2%。

分离系统我公司产品采用平流式，具有占地少、造价低、效果好等优点，表面负荷可高达10.8 m3/(h.m2)。

测试技术同济大学研制成功一种新型释气量装置，具有精度高、重现性好、设备简单、测速快速等优点，完全可替代国外测定装置。

3.2.2.2 主要技术参数处理流量：10m3/h设计压力：常压设计温度：常温箱体材质：Q235-B（碳钢防腐）溶气罐直径：φ400mm溶气泵功率：3.0KW空压机功率：0.37KW刮沫机功率：0.55KW中间水箱有效容积：2.5m33.2.2.3 设备组成及工作原理设备组成：气浮池、溶气罐、空压机、刮沫机、储渣槽、中间水箱等。

原水进入气浮池的接触区，与释放后的溶气水充分混合接触。

使水中絮体或悬浮物充分吸收粘附微小气泡，然后进入气浮分离区。

絮体或悬浮物在微气泡浮力的作用下浮向水面形成浮渣层，水面上的浮渣聚集到一定厚度后，由刮沫机刮至浮渣槽，经管道排出。

下层的清水经集水管集流至中间水箱，一部分供回流溶气水使用，另一部分通过置于中间水箱内的核桃壳过滤器进水泵（P3405A/B）提升进入核桃壳过滤器。

设备体内分为：接触区、气浮区、出水缓冲区、排渣系统等部分。

3.2.2.4设备流程叙述1) 设备在安装完毕开始使用（或停止使用很长时间）前，必须制作溶气水，溶气水与含油污水一并进入容器，并排除容器和管汇中空气，然后再开启出水阀门进入正常运行状况。

采出水处理一体化集成装置气浮装置技术规格书

采出水处理一体化集成装置气浮装置技术规格书气浮装置技术规格书一、名称:气浮装置二、配套位置：采出水处理一体化集成装置三、技术参数要求：1）设计处理规模：标准处理量：100m3/d,瞬时最大Q=120m3∕d.2）装机总功率N=30kW o3）尺寸：①气浮单元:尺寸不大于1XWXH=5400mm×1450mm×2800mm o②制氮装置单元：尺寸不大于1×W×H=1100mm×1400mm×2200mm o 4）公称压力:1OMPa o5）进水指标：含油≤300mg∕1瞬时最大含油≤500mg/1出水指标：含油≤30mg∕1四.设计的具体要求1气浮装置的供应范围应包括：两级溶气气浮单元、制氮系统、多相溶气泵、刮渣机、提升泵、出水调节水箱、控制柜等。

2、制氮装置处理量：2Nm3∕h z氮气压力≥0.6MPa,应有对气浮装置排污管气吹扫的临时流程。

3、带自动控制柜，就地控制按钮,预留220V供电回路：电伴热1、电伴热2、电伴热3、备用。

除预留设备自身必需的进线孔外，预留G3/4"（内）进线孔4个、GΓ（内）进线孔2个、G11∕2M（内）进线孔2个。

4、橇内电机均防爆，可变频，防爆等级ExdIIBT4,防护等级IP55。

5、控制柜到装置间电缆由装置统一附带绘制柜防爆,等级ExdIIBT4,防护等级IP65o6、工艺管线CPVC,连接方式：承插粘接。

进水口：DN5OPN1O o出水口:DN50PN1O o放空口:DN1OOPN1O o排渣口：DN1oOPN1O o7、橇座面采用用花纹钢板覆盖并设计有固定装置。

8、设计的具体配置如下：1、涡凹气浮设备名称设计参考值备注数量1套处理能力5m3∕h最大处理能力之120m3∕D制造商结构形式采用高效新型曝气机规格具体尺寸另附图额定处理能力5m3∕h曝气机功率(kW)N=1.5（1套）电机可变频,防爆等级EXdI1BT4,防护等级IP55撇渣机(kW)0.18电机可变频,防爆等级EXdIIBT4,防护等级IP55部件名称结构材料备注气浮池体碳钢防腐含二级搅拌反应区、接触池、浮选池、清水集水回用池、污泥储池；采用碳钢材质，抛丸除锈后，池体内耐酸碱涂层防腐，外部底漆1道面漆2道。

浅层高效气浮池技术说明

CQF10m浅层高效气浮池技术说明一、主要技术参数·池体直径：φ10m·处理量：300m3/h（不包含处理后30%的溶气回用水，用来制成的溶气水）·SS去除率：>95%·出渣的含水率≥3%·溶气水量为处理量的20~30%·溶气水压力：0.3~0.5Mpa·旋转布水布气机架调速范围：40~28r/min（无级调速）·撇渣斗的数量：2个·撇渣斗的调速范围：4~26r/min（无级调速）·旋转布水布气机架转一周所用的时间：1~7min·机架行走电机功率：1.5kw·撇渣斗电机功率：0.75kw·搅拌机功率：1.1kw·计量泵功率：1.1kw·溶气水泵功率：22kw·空压机电机功率：2.2kw·塑料泵电机功率：0.75kw·总功率：30kw·电机防护等级：IP54·绝缘等级：F·工作：24小时/天连续运行或间歇运行二、主要结构、工作原理和特点1、主要结构⑴池体直径10000mm，高650mm，浅池结构。

为便于运输采用五片制造，待现场组装时用螺栓组装成完整的池体。

池底有排泥漏斗，设有排泥管道与排空管道，中心处有集水管、溶气水管、排渣管道，池上设机架车轮行走踏面，平面度允差2mm/5000mm。

⑵筒设置在池中央与池底用法兰连接，上平面装有回转支承用来支承回转支架。

中心筒上平面平面度0.2mm/1000×1000mm，与行走踏面的平行度允差0.2mm/1000×1000mm。

⑶溢流筒：设在池内中心筒外部与中心筒成同心圆。

上部为可上下调节的堰口用来控制池内的水位高低，调节时可移动位于池体外壁的手轮经过链轮链条传动之后，三个减速箱内传动同时转动，驱动堰口上的三条不锈钢丝杆转动，使堰口得到了相应的调整，池内的水位得到了控制。

气浮说明书

WFC-15型组合式溶气气浮使用维护手册江都市龙华环境净化设备工程有限公司中国江苏WFC-15型组合式溶气气浮一、概述WFC系列气浮设备，采用平流式池体，选用部分溶气技术，其工作原理与其它气浮装置原理基本相同，但在结构上有了重大的改变。

本设备及溶气系统整套安装在一个底盘上，结构紧凑，溶气效率高，造型美观，占地面积小，安装轻运输方便，电耗省，操作方便，管理简便，处理效果好等优点。

二、应用范围气浮作为水处理的一个工艺被广泛应用于污水处理及给水工程，本设备适用于：1、造纸白水纸浆回收及清水回用。

2、各种重金属离子的去除；3、炼油废水、油污分离；4、焦化废水杂质去除；5、印染废水色度及杂质去除；6、各类生物处理后污泥、膜的固液分离；7、污泥浓缩（处理量为设备能力的20-30%，专用设备除外，可另行设备。

三、适用对象1、固液分离：污水中固体颗粒粒度很小，2、颗粒本身及其形成的絮体密度接近或低于水，3、很难用沉淀实现固液分离的各种污水。
