《机床夹具设计》期终试卷A
机床夹具设计试题
江苏XX 学院2007/2008学年第1学期期末考试《机床夹具设计》 期末试卷（A ）出卷人： 校对人： 考试时间：100分钟一、选择题（每题2分，共30分）1．在金属切削机床上使用的夹具统称为（ ） A 机床装备 B 机床夹具 C 安全设施 D 机床本体 2．（ ）是确定工件在夹具中的占有正确位置的过程。
A 定位 B 夹紧 C 辅助 D 导向3．用合理分布的六个支承点限制工件的六个自由度称为（ ）。
A 自由原则 B 夹紧原则 C 六点定位规则 D 不确定4．长方体大表面由的三个支承点（不在同一直线）定位可限制（ ）个自由度。
A 一个 B 两个 C 三个 D 四个5．一个尚未定位的工件其位置是不确定的，空间直角坐标系中有（ ）自由度。
A 一个 B 两个 C 三个 D 六个 6．下列定位方法中属于不正确的定位方式是（ ） A 不完全定位 B 完全定位 C 欠定位 D 自动定心定位7．在各种类型的固定支承钉中（ ）适合于较大型的机体的粗基准面定位。
A B 型钉 B C 型钉 C A 型钉 D E型钉 8．支承板比较适合于工件以（ ）平面定位。
姓名：______________ 班级：________________ 学号：_____________________…………………………………………………………密……封……线……内……不……要……答……A精基准B粗基准C铸造基准D不确定9．关于浮动支承的说法正确的是（）A容易出现欠定位。
B对工件既起到支承作用又限制工件运动自由度。
C采用浮动支承会产生过定位。
D与工件的接触点虽然是两点或三点，但仍只限制工件的一个自由度。
10．工件以两孔一面组合定位时可限制工件（）个自由度。
A六个B两个C三个D四个11．关于磁力夹紧装置说法正确的是（）A主要适用于铁磁性薄件加工和高精度的磨削。
B 适用于各种材质的工件夹紧。
C夹紧动作很慢，但稳定性好。
D结构复杂，安全性低。
《机床夹具设计》期终试卷A
《机床夹具设计》期终考试试卷A卷班级学号姓名一、填空题（共20分，每空1分）1、造成定位误差的原因有基准位移误差和基准不重误差2 、采用布置恰当的六个支承点限制工件六个自由度的法则，称为六点定则。
3、工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为欠定位。
这在加工中是不允许的。
4、机床夹具由定位装置、夹紧装置、对刀或导向装置连接元件、夹具体和其它装置或元件组成）5、主要支承用来限制工件的自由度起定位作用。
辅助支承用来提高工件的装夹刚度和稳定性，不起定位作用。
6、定位和夹紧两个过程综合称为装夹，完成工件装夹的工艺装备称为机床夹具。
7、夹具体的结构形式分为开式结构、半开式结构和框架式结构。
8、夹具总图上标注公差值的原则是：在满足加工要求的前提下，尽量降低夹具的制造精度。
9、影响加工精度的因素有定位误差、对刀误差、安装误差、夹具误差和加工方法误差组成. 10、斜楔的自锁条件是斜楔的升角小于斜楔与工件、斜楔与夹具体之间的摩擦角之和。
二、选择题（共20分，每小题2分）1、机床上的卡盘，中心架等属于（ A ）夹具。
A．通用 B. 专用 C. 组合、2、在夹具中，用一个平面对工件进行定位，可限制工件的（ B ）自由度。
A．两个 B. 三个 C. 四个3、决定某种定位方法属几点定位，主要根据（ B ）。
A 、有几个支承点与工件接触B 、工件被消除了几个自由度C 、工件需要消除几个自由D 、夹具采用几个定位元件4、确定夹紧力方向时，应该尽可能使夹紧力方向垂直于（ A ）基准面。
A 、主要定位B 、辅助定位C 、止推定位5、在车床上加工轴，用三爪卡盘安装工件，相对夹持较长，它的定位是：（ C ）A、六点定位B、五点定位C、四点定位D、三点定位6、在保证夹紧的前提下，夹紧行程最大的基本夹紧机构是（ B ）A、斜楔夹紧机构B、螺旋夹紧机构C、偏心夹紧机构7、工件以短锥孔在活动顶针上定位，被限制的自由度是（ A ）自由度A、二个转动B、三个移动C、一个移动及二个转动8、绘制夹具总装配图时尽量采用（ A）的比例。
《机床夹具设计》期末考试试卷a卷
98工艺《机床夹具设计》期末考试试卷A卷一、名词解释（12分）：1．调整法加工2．基准3．六点定位原则4．欠定位二、填空题：1．夹具主要由、、、及翻转装卸装置等五部分组成，主要完成对工件的、。
2. 限制工件自由度最多的定位元件是，可同时限制工件的个自由度。
3. 定位误差是指|。
产生定位误差的两个主要原因是，。
4. 楔块夹紧机构的夹紧力计算公式为，为满足自锁，楔块的楔角在设计时应满足的条件为。
5.螺旋夹紧机构的工作特点为、、、。
6.偏心夹紧机构的压力角α最大为，最小为，其自锁条件为。
7．快换钻套与衬套见的配合代号一般为、，它们属于配合。
三、分析图示工件在加工时，必须限制的自由度是哪几个并说明理由。
1．在一长方体上用成型铣刀铣一V形槽。
2．在一轴端铣一键槽。
四、说明题}1、在图示压板上依次钻两φ8的孔，试确定定位方案，并说明理由。
2、图示定位方案中有无过定位、欠定位若有，试说明之。
3、图示夹紧方案有无错误之处若有，试改正之。
五、计算题1、如图所示，在一轴端钻一直径为φ6的孔，已知=φ30，V形块夹角=120，要求保证=10 ，试计算图示三种定位方案的定位误差，并判定哪些定位方案合理。
2、2、如图所示，一工件采用一面两孔定位，在其上表面要求加工一φ10 的孔。
已知圆柱销与孔之间的配合为φ12，第Ⅱ孔直径为φ20，采用菱形销与之配合，两孔中心距为L =100 试完成如下内容：1．（1）确定菱形销与孔之间的最小配合间隙及菱形销的尺寸。
（已知菱形销宽度为）2．（2）确定φ10孔加工时的定位误差，并判断此定位方式是否合理。
3．（3）试提出一些减少定位误差的措施。
*。
南京大学机械制造专业大一《机床夹具设计》考试A卷及答案
适用专业： 考试日期：考试时间：120分钟 考试形式：闭卷 试卷总分：100分一、填空题(每题1分，共20分)1.使工件相对于机床或刀具占有正确位置的过程称为 。
2.选择平面定位元件时，若需对工件的侧平面定位，通常采用： 的支撑板。
3.轴上铣削加工键槽时，要采用 对刀块。
4.采用夹具装夹法加工工件时，为了保证工件加工表面与其他相关表面的尺寸和位置精度，必须满足： 、 和 保持一定的位置。
5.夹具通常由： 、 、 、 及其它元件及装置。
6.在镗床夹具设计中，通常设计一 来保证镗刀与镗套引刀槽的相对位置关系。
7.由于车削加工转速高，故车床夹具设计时一般考虑 问题，由此常采用： 或 方法加以解决。
8.二点式浮动支承属于定位元件，它限制工件的 个自由度。
9.工件装夹法有： 、 和夹具找正法。
其中 法常用于大批大量生产类型。
10.组合夹具中，基础元件起到 的作用。
该类夹具一般用于： 生产类型。
二、选择及判断题（每题1分，判断题：正确打√，错误打×，共15分） 1.在下列夹具中哪一种属于通用夹具 （ ）a.车床卡盘b.翻轮式钻模c.回转式刀架d.成组夹具2.钻套是用来确定 （ ）a.工件相对于机床的位置b.机床相对于刀具的位置c.刀具相对于夹具的位置d.工件相对于夹具的位置3.下列哪一种说法是正确的 （ ）a.定位元件是用来确定工件相对于刀具的位置关系b.自位支承最多只能限制工件的一个自由度c.可调支承的作用是在于提高工件加工过程的稳定性d.推引式辅助支承仪限制工件的移动自由度4.专用夹具的意义在于保证 （ ）a.一批工件的形状精度b.一批工件的位置精度c.一批工件的尺寸精度d.一批工件的调整精度5.基准不重合误差是指（ ）所带来的加工误差。
a.定位基准与装配基准不重合b.工序基准与设计基准不重合c.设计基准与定位基准不重合d.装配基准与测量基准不重合6.为使得工件在加工过程中所需的夹紧力最小，夹紧力的方向应 （ ）a.与切削力、工件的重力相反b.与切削力、工件的重力相同c.与切削力相同与工件的重力相反d.与切削力相反与工件的重力相同7.斜楔夹紧机构与螺旋夹紧机构相比其 （ ）a.自锁性差、扩力比小、夹紧行程小、效率低b.自锁性好、扩力比大、夹紧行程小、效率低c.自锁性差、扩力比小、夹紧行程大、效率高d.自锁性好、扩力比大、夹紧行程大、效率高8.在下列分度装置中，哪一种分度对定机构的分度精度高 （ ）a.楔形对定销，轴向分度机构b.锥销对定销，径向分度机构c.单斜对定销，轴向分度机构d.开口涨式对定销，径向分度机构9.以一个大平面二个短柱销对工件进行一面二孔定位时，菱形销的长边要与两个柱销的轴线连线垂直。
机床夹具设计》期末考试试卷答案
一、填空题：（每空2分，共计30分）1、 工件六个自由度完全限制称为完全定位， 按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两个以上的定位元件重复约束同一个 自由度的现象，称为过定位。
2、 夹紧机构被称为基本夹紧机构的有 斜楔夹紧机构、螺旋夹紧机构和偏心轮 夹紧机构。
3、 工件在夹具中造成定位误差的原因为基准位移误差和基准不重合误差两种。
4、 工件的装夹指的是工件的 定位 和 夹紧。
5、 斜楔自锁条件是：!2手动夹紧机构一般取 =6度~8度。
6、 夹紧装置主要由动力源装置、传力机构、夹紧元件 三部分组成。
二、判断题：（每题1分，共计10分）1、 零件在加工工艺过程中采用的基准称为工艺基准。
（V ）2、 在零件图上，用以表达相关尺寸的基准称为设计基准。
（X ）3、 欠定位在实际生产中是允许出现的（X ） 4、 辅助支撑可以提高工件的装夹稳定性和刚性，但它不起定位作用 （V ） 5、 定位误差是由于夹具定位元件制造不准确所造成的加工误差 （X ） 6夹具装夹广泛应用于各种生产类型 （V ） 7、 组合夹具特别适用于新产品的试制（V ） 8、 专用夹具是专为某一工件的某道工序的加工而设计制造的夹具 （V ） 9、 圆偏心轮夹紧机构，夹紧行程大、自锁可靠性强。
（X ） 10、 螺旋夹紧机构，夹紧可靠，自锁性能好，夹紧力和夹紧行程大。
（V ）三、多项选择（每题2分共20分） 1、造成定位误差的原因是：（ ac）。
a 、 定位基准与工序基准不重合b 、 设计基准与工艺基准不重合c 、定位基准的位移误差( cdgi )。
d 、 测量基准与加工基准不重合e 、 零件加工后的精度误差2、夹紧装置设计时紧力方向的确定：（ adfa 、 应尽量与工件刚度最大的方向相一致b 、 应尽量与工件柔性最好的方向相一致c 、 应平行于主要定位基准面d 、 应垂直于主要定位基准面e 、 应尽量与切削、工件重力方向相反f 、 应尽量与切削、工件重力方向相同3、 按照限制工件自由度数目的不同、工件定位方式可分：a 、 基准定位 e 、 毛坯定位 f 、 中心定位 h 、 端面定位 i 、 不完全定位 a 、 300b 、 450c 、 600d 、 750e 、 900f 、 1200g 、 15005、用两顶尖对工件定位时，限位面共限制工件（ce）自由度2009— 2010学年第二学期《机床夹具设计》期末考试试卷 A 卷答案a 、一个移动 、二个移动 (1) (2) (3) (4) (5) 缩短辅助时间，提高劳动生产率，降低加工成本； 保证加工精度，稳定加工质量； 降低对工人的技术要求，减轻工人的劳动强度，保证安全生产; 扩大机床的工艺范围，实现“一机多能”； 在自动化生产和流水线生产中，便于平衡生产节拍。

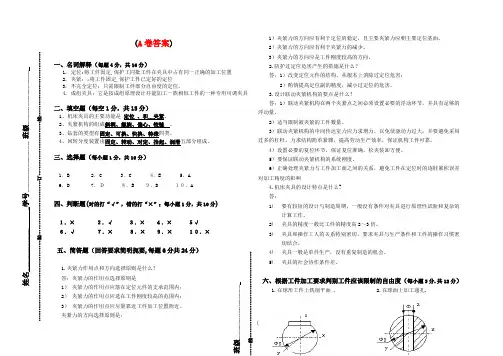

机床夹具设计试卷(A卷)参考答案
第1页(A 卷答案)一、名词解释（每题4分，共16分）1. 定位:将工件固定,保护工同批工件在夹具中占有同一正确的加工位置2. 夹紧：:将工件固定,保护工件已定好的定位3. 不完全定位：只需限制工件部分自由度的定位。
4. 成组夹具：它是按成组原理设计并能加工一族相似工件的一种专用可调夹具二、填空题（每空1分，共15分）1、机床夹具的主要功能是 定位 、和__夹紧。
2、夹紧机构的组成斜楔、螺旋、偏心、铰链 。
3、钻套的类型有固定、可换、快换、特殊四类。
4、回转分度装置由固定、转动、对定、抬起、润滑五部分组成。
三、选择题（每小题1分，共10分）1．B 2．C 3．C 4．E 5．A 6．D 7．Ｄ ８．B ９．D １０．A四、判断题(对的打“√”，错的打“×”；每小题1分，共10分)１．× ２．√ ３．× ４．× ５√ ６．√ ７．× ８．× ９．× １０．×五、简答题（回答要求简明扼要,每题6分共24分）1.夹紧力作用点和方向选择原则是什么？答：夹紧力的作用点选择原则是1） 夹紧力的作用点应落在定位元件的支承范围内； 2） 夹紧力的作用点应选在工件刚度较高的范围内； 3） 夹紧力的作用点应尽量靠近工件加工位置附近。
夹紧力的方向选择原则是： 1）夹紧力的方向应有利于定位的稳定，且主要夹紧力应朝主要定位基面。
2）夹紧力的方向应有利于夹紧力的减少。
3）夹紧力的方向应是工件刚度较高的方向。
2.防护过定位危害产生的措施是什么？答：1）改变定位元件的结构，从根本上消除过定位危害； 2）酌情提高定位副的精度，减小过定位的危害。
3.设计联动夹紧机构的要点是什么？答：1）联动夹紧机构在两个夹紧点之间必须设置必要的浮动环节，并具有足够的浮动量。
2）适当限制被夹紧的工件数量。
3）联动夹紧机构的中间传达室力应力求增力，以免使驱动力过大；并要避免采用过多的杠杆，力求结构简单紧骤，提高劳动生产效率，保证机构工件可靠。
机床夹具设计试卷(A卷)
（A卷）每题4分，共16分）1. 定位2. 夹紧3. 不完全定位4. 成组夹具1分，共15分）1、机床夹具的主要功能是_________和__________。
2、夹紧机构的组成___________、________、___________、__________ 。
3、钻套的类型有_______、_______、_______、________四类。
4、回转分度装置由_______、_______、_______、_______、_______五部分组成。
每小题1分，共10分）1．夹具的主要功能是定位和（）,另外可能还有对刀以及导向功能.A找正 B装夹 C保证安全 D夹紧2．各类专用夹具之所以得到广泛应用,就是因为夹具能降低生产成本,提高劳动生产率,改善工人的劳动条件,更重要的是能够保证（）.装夹 B定位 C加工精度 D找正过程3．在三维空间用合理分布的六个支承点制约物体的六个自由度我们称之为（）.定位原理 B夹紧原则 C六点定位规则 D定位过程4．一个没有完全定位的工件在空间其位置是不确定的，空间三维直角坐标系中,这个不确定的工件可能有（）自由度.一个 B两个 C三个 D六个 E少于六个5．定位误差研究的主要对象是工件的工序基准和定位基准,它的变动量将影响工件的（）精度和位置精度.尺寸 B C几何 C B最高 D 最低．车床夹具,铣床夹具,钻床夹具,镗床夹具等夹具叫法是按（）来分类的.夹具的作用 B夹具的功能 C夹紧方式 D夹具所在的机床．对定位元件的基本要求是（1）足够的精度,（2）足够的（）精度,（3）足够的强度和刚度,（4）应协调好与其它元件有关元件的空间几何关系,（5）良好的结构工艺性. A几何 B 位置 C 尺寸 D 储备8．在夹具设计中，当结构方案拟定之后，应该对夹具的方案进行精度分析和估算；在夹具总图设计完成后，还应该根据夹具有关元件的配合性质及技术要求，再进行一次复核.这是确保产品（）而必须进行的误差分析.A能够被夹紧 B加工质量 C定位 D加工 E尺寸精度9．分度装置能使工件加工的工序（）,故广泛地用于车削、钻削、铣削等加工中.A质量 B 顺利进行 C 定位 D 集中10．夹具体是夹具的基础元件,夹具体的安装基面与（）连接,其它工作表面则装配各种元件和装置,以组成夹具的总体.A机床 B工件 C定位元件 D导向键四、判断题(对的打“√”，错的打“×”；每小题1分，共10分)1．工件被夹紧后，不能动弹了，所以这个工件就定位了，这种理解是正确的.（）2．对于轴类零件而言，定位元件只能用V型块.（）3．有人说为了提高工件的定位精度，工件被限制的自由度应该越多越好.（）4．欠定位就是不完全定位，定位设计时要尽量避免.（）5．一套优良的机床夹具必须满足下列基本要求：（1）保证工件的加工精度，（2）提高生产效率，（3）工艺性能好，（4）使用性能好，（5）经济性好 .（）6．夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。
(整理版)机床夹具设计试题1
《机床夹具设计》试卷一、填空题（10分)1.在常用的三种基本夹紧机构中，自锁性能最好的是机构，动作最快的是机构。
2.影响加工精度的因素有五个，包括、、安装误差、夹具误差和加工方法误差。
3.机床夹具的基本组成部分包括、、、对刀或导向装置、连接元件和其它装置或元件。
4.工件以外圆柱表面定位时，是用的最多的定位元件。
5.夹紧装置由两部分组成：和。
二、选择填空题：（30分，每题1.5分）1.一般地，夹具上夹紧机构的作用是（）。
A. 将工件压紧、夹牢在定位元件上B. 起定位作用C. 把夹具紧固在机床上2．由一套预先制造好的，具有各种不同结构形状、不同规格尺寸的标准元件和合件所组成的夹具是( )。
A．组合夹具 B．随行夹具 C．通用夹具3．活动窄V形块限制工件的自由度数为( )。
A．0个 B．1个 C．2个 D.3个4．满足加工要求，限制的自由度数少于6个的定位方式称为_____。
A．完全定位 B．不完全定位 C．欠定位5．斜楔升角越大，夹紧力就____，夹紧行程就____。
A．越大，越小 B．越小，越大 C．越大，越大D．越小，越小6．加工小型工件分布在不同表面上的孔宜采用（）。
A．固定式钻模 B．回转式钻模 C.翻转式钻模 D.滑柱式钻模7. 联动夹紧机构一般要求有较大的总夹紧力，故机构要有足够的____。
A．韧性 B．扩力比 C．刚性8. 夹紧力的方向应有利于减小____。
A．夹紧力 B．切削力 C．摩擦力9．工艺性好，能容易成形，刚性和抗振性好的夹具体毛坯是( )。
A．铸件 B．锻件 C.焊接件10．在车床上加工轴，用三爪卡盘安装工件，相对夹持较长，它的定位是：（）A 六点定位 B 四点定位 C 三点定位11．三爪自定心卡盘属于。
A.通用夹具B. 专用夹具C.可调夹具12．定向精度要求高的铣床夹具，宜采用____的办法来确定夹具在机床上的安装位置。
A．夹具体上设两定位键 B．在夹具体上设找正基面 C．在夹具体上设对刀块13．双支承镗模的镗刀杆与机床主轴应采用( )。
机床夹具设计期末考试题
机床夹具设计期末考试题期望的定位基准重合。
———————（√）机床夹具设计期末考试题1.下列材料中，适用于夹具制作的有：20钢渗碳淬火、铸铁、中碳钢、合金钢、T7A钢、中碳钢淬火。
2.在夹具中安装工件时，不允许采用欠定位。
3.下列工件定位面与定位元件一般限制两个自由度的有：外圆柱面与长支承平板、圆柱孔与固定锥销、长轴与两个半圆孔定位座。
答案为A、C、E。
4.长的V形块可以限制四个自由度，短的V形块可以限制两个自由度。
5.决定某种定位方法属于几点定位，主要根据工件被消除了几个自由度。
6.为了防止工件变形，夹紧部位要与支承对应，不能在工件悬空处夹紧。
7.双中心孔定位能消除五个自由度。
8.在简单夹紧机构中，斜楔夹紧机构一般不考虑自锁，螺旋夹紧机构既可增力又可减力，定心夹紧机构实现工件定位作用的同时，并将工件夹紧，夹紧行程与自锁性能有矛盾。
9.基准不重合误差的大小主要与工序基准与定位基准间的位置误差有关。
10.平口钳属于通用夹具。
注：原文中有明显的格式错误和无意义的段落，已经被删除。
每段话都进行了小幅度的改写，使其更加易读和流畅。
夹具中，通过定位支承点与工件的定位基准面紧贴接触，限制工件的自由度，以确保工件在正确的位置。
定位支撑点的设置应该合理，夹紧应该保持正确的位置。
对于图示轴类零件加工的两种装夹情况，三爪卡盘限制了工件的四个自由度，其中中心架限制了两个自由度。
而在另一种情况下，三爪卡盘限制了工件的两个自由度，后顶针限制了另外两个自由度。
当工件形状复杂或不规则无法用三爪和四爪卡盘装夹时，常用花盘和角铁装夹。
设计基准是指在零件图上用以确定其他点、线、面的基准。
工件的实际定位点数应该满足加工要求，欠定位是不允许的。
斜楔的自锁条件公式表达式是α≤(φ1+φ2)。
造成定位误差的原因有基准位移误差和基准不重合误差。
设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：大小、方向和作用点。
紧状态，不需要额外的维持力。
机床夹具设计机床夹具设计试卷(练习题库)(2023版)
机床夹具设计机床夹具设计试卷(练习题库)1、工件六个自由度完全限制称为（），按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两2、夹紧机构被称为基本夹紧机构的有（）；（）和偏心轮夹紧机构。
3、工件在夹具中造成定位误差的原因为（）和（）两种。
4、夹紧装置主要由（）；（）；（）三部分组成。
5、按夹具的使用特点分类有（）；（）、可调夹具、组合夹具、拼装夹具。
6、轴类零件一般采用（）作为定位基面。
7、采用布置恰当的六个支承点限制工件六个自由度的法则，称为（）。
8、工件的某个自由度被重复限制称（）（重复定位）。
9、工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为（）。
这在加工中是不允许的。
10、机床夹具由（）；（）；（）、连接元件、夹具体和其它装置或元件组成。
11、（）用来限制工件的自由度。
（）用来提高工件的装夹刚度和稳定性，不起定位作用。
12、定位销的种类有（）、（）。
13、钻模板的分类有（）、（）、（）、（）。
14、斜锲夹紧机构中锤头斜锲夹紧和松开工件，原理是（）作用。
15、斜锲夹紧机构的结构特点（）、（）、（）、（）。
16、找正法装夹工件时，工件正确位置的获得是通过（）达到的，夹具只起到（）的作用。
17、设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：（）；（）和作用点。
18、对刀的方法包括（）、（）和（）三种。
19、分度精度取决于（）的精度，而分度副的精度主要取决于分度盘和分度定位器的相互位置和结构形式。
20、设计卡、花盘类夹具应尽量使夹具重心靠近（）以减少离心力和回转力矩。
21、加工前，工件被置于机床或夹具中某一正确加工位置，然后再予以压紧的过程为（）。
22、机床夹具设计主要研究的是（）夹具的设计。
23、设计专用夹具其结构应（）；（），操作应简便、省力、安全可靠、排屑方便。
24、夹具按夹紧的动力源可分为（）；（）、液压夹具、气液增力夹具、电磁夹具以及真空夹具等。
机床夹具 (最新版)期考试卷 (附答案)
《机床夹具》期末考试试卷（附答案）1分）1.辅助支承是指不起定位作用，但能提高工件的___安装刚性___及____稳定性____的支承。
2.使用夹具加工时，若需保证工件具有足够的定位精度，就必须将定位误差控制在加工尺寸公差的___1/3 ～1/5___左右。
3.夹具总图的绘制内容包括__ 一组图形、必要的尺寸、技术要求__及标题栏、零件序号、明细栏等。
4.力源装置是机动夹紧时产生原始作用力的装置，通常是指_气动、液压、电动_等动力装置。
5.在夹具的各种夹紧机构中，以___斜楔夹紧机构、螺旋夹紧机构、铰链夹紧机构、偏心夹紧机构，及由它们组合而成的夹紧机构应用最为普遍。
6. 工件的装夹指的是工件的 _定位____ 和_____夹紧_。
7．完全定位指的是_____工件的六个自由度都限制了、__ ，不完全定位指的是________工件被限制的自由度少于六个，但能保证加工要求_______，欠定位指的是____按加工要求应限制的自由度没有被限制________。
8．夹具由 ________定位装置_____________、夹紧装置____、____夹具体__对刀或导向装置、连接元件和其他元件及装置组成。
9．造成定位误差的原因有基准不重合误差ΔB、__基准位移误差ΔW ___。
10．机床夹具按其通用化程度分为通用__夹具、__专用____夹具、拼装夹具三个大类。
2分）1．凡是夹具，其中一定具有（ B ）。
A．对刀装置B．定位元件C．平衡配重块D．分度装置2．成组夹具属于（B）类夹具。
A．通用夹具B．可调式的专用夹具C．拼装夹具3．组合夹具属于（ C ）类夹具。
A．通用夹具B．专用夹具C．拼装夹具4．（A）是整个夹具的基础。
A．夹具体B．夹紧装置5．采用夹具可以在降低工件（A）的基础上极大地稳定整批工件的加工质量。
A．加工成本B．加工精度6. 夹紧元件的基本要求是要有足够的强度、承载能力和（B）A．操作性B．抗震性7．在外圆柱面定位元件中，（A）是应用最为广泛的一类元件。
机床夹具设计试题及答案
机床夹具设计一、选择题1．只有在（b）精度很高时，过定位才允许采用，且有利于增强工件的（d)。
a．设计基准面和定位元件；b．定位基准面和定位元件；c．夹紧机构；d.刚度；e.强度2．定位元件的材料一般选（adf)a.20钢渗碳淬火；b.铸铁；c．中碳钢；d．中碳钢淬火；e．合金钢；f. T>A钢3．自位支承（浮动支承）其作用增加与工件接触的支承点数目，但（b）a．不起定位作用；b.一般来说只限制一个自由度；c．不管如何浮动必定只能限制一个自由度 4．工件装夹中由于(a)基准和（e）基准不重合而产生的加工误差，称为基准不符误差a．设计（或工序）；b．工艺；c.测量；d.装配；e.定位5．基准不符误差大小与（b）有关。
a．本道工序要保证的尺寸大小和技术要求；b.只与本道工序设计〔或工序）基准与定位基准之间位置误差；c.定位元件和定位基准本身的制造误差。
6．在简单夹紧机构中（e）夹紧机构一般不考虑自锁；(d)夹紧机构既可增力又可减力；(c)夹紧机构实现工件定位作用的同时，并将工件夹紧；(b)夹紧机构行程不受限制。
（ade)夹紧机构能改变夹紧力的方向，(a)夹紧机构夹紧行程与自锁性能有矛盾。
（f）夹紧机构动作迅速，操作简便。
a.斜楔；b.螺旋；c．定心；d．杠杆；e.铰链；f.偏心7．偏心轮的偏心量取决于(c)和(e),偏心轮的直径和(a)密切有关。
a.自锁条件；b.夹紧力大小；c.工作行程；d.销轴直径；e.工作范围；f.手柄长度8．在多件夹紧中，由于（e），因此一般采用（c），夹紧才能达到各工件同时被夹紧的目的。
a．多点；b多向；c．浮动；d．动作联动；e．各工件在尺寸上有误差；f.连续式或平行式夹紧。
9．采用连续多件夹紧，工件本身作浮动件，为了防止工件的定位基准位置误差逐个积累，应使（a）与夹紧力方向相垂直。
a．工件加工尺寸的方向；b．定位基准面；c．加工表面；d．夹压面10．镗模采用双面导向时，镗杆与机床主轴是(b)连接，机床主轴只起（c）作用，镗杆回转中心及镗孔精度由 (d、f)保证。
《机床夹具设计》试卷及答案(A卷)
考试试卷 （A 卷）2、实际生产中，常用几个定位元件组合起来同时定位工件的几个定位面，以达到定 位要求，这就是 定位。
3、选择夹紧力作用点的问题是指在已定的情况下，确定夹紧力作用点的位置和数目。
4、夹具总图上标注尺寸及技术要求的目的主要是为了便于拆零件图，便于夹具装配 和检验。
为此应有 地标注尺寸及技术要求。
5、CAFD 就是在设计者设计思想的指导下，利用计算机系统来辅助完成 夹具设计工作。
二、选择题 （15 分）1、对形状复杂的工件， 因毛坯精度不易保证， 若用直接找正很难使工件上各个加工面都有足够和比较均匀的加工余量。
一般采用【】找正。
A. 画线B.直接C.专用夹具D. 其他2、工件在夹具中定位时 ,由于定位误差由基准不重合误差B和基准位移 Y 组成。
因此，有以下【】种情况。
3、由于夹紧力作用点的位置和数目直接影响工件定位后的可靠性和夹紧后的变形 , 应依据以下【】原则。
A. 夹紧力作用点应落在支承元件上；B. 夹紧力作用点应落在工件刚性好的部位上；C. 夹紧力作用点应尽可能靠近被加工表面，以减小切削力对工件造成的翻转力矩；D. 夹紧力作用点应落在几个支承元件所形成的支承面内。
4、带导向块的随行夹具的导向方法是把导向块安装在随行夹具的底面上， 导向块与机床夹具支承板之间一般留有【】 mm 的间隙。
A.1B.2C.3D.45、国际上较大型的面向工程的有限元分析通用软件有很多，其中著名的有【】 。
A.ANSYSB.NASTRANC.ASKAD.ADINA三、简答题 （30 分）1、工件在夹具中定位时，主要支撑与辅助支撑各自有何作用？ 答：2、机械加工工艺规程文件主要有工艺过程卡片和工序卡片两种基本形式，简述其在 生产过程中的各自的作用。
答：3、简述机械加工过程中工件的安装及方法。
答：4、简述绘制夹具装配总图的一般步骤？ 答：第（1）页 共（ 3）页A.当 B 0, Y 0 时，产生定位误差的原因是基准位移，故 D YB.当 B 0, Y 0 时，产生定位误差的原因是基准不重合，故 D BC.当 B 0, Y 0 时，如果工序基准不在定位基准面上，则 D Y BD.当 B 0, Y 0 时，如果工序基准在定位基面上，则 D Y B期 日 试 考 线线号号 学 订封姓 装密科目：机床夹具设计一、判断题 （10 分）1、 机床夹具的发展趋势主要表现为标准化、精密化、高效化和等四个方面 。
机床夹具设计》期末考试试卷a,b卷答案
2009—2010学年第二学期《机床夹具设计》期末考试试卷 A 卷答案 一、填空题：(每空2分，共计30分)1、工件六个自由度完全限制称为完全定位，按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两个以上的定位元件重复约束同一个自由度的现象，称为过定位。
2、夹紧机构被称为基本夹紧机构的有 斜楔夹紧机构、螺旋夹紧机构和偏心轮夹紧机构。
3、工件在夹具中造成定位误差的原因为基准位移误差和基准不重合误差两种。
4、工件的装夹指的是工件的 定位 和 夹紧。
5、斜楔自锁条件是：21Φ+Φ<α 手动夹紧机构一般取α=6度~8度。
6、夹紧装置主要由动力源装置、传力机构、夹紧元件 三部分组成。
二、判断题：(每题1分，共计10分)1、零件在加工工艺过程中采用的基准称为工艺基准。
（√）2、在零件图上，用以表达相关尺寸的基准称为设计基准。
（×）3、欠定位在实际生产中是允许出现的 （×）4、辅助支撑可以提高工件的装夹稳定性和刚性，但它不起定位作用 （√）5、定位误差是由于夹具定位元件制造不准确所造成的加工误差 （×）6、夹具装夹广泛应用于各种生产类型 （√）7、组合夹具特别适用于新产品的试制 （√）8、专用夹具是专为某一工件的某道工序的加工而设计制造的夹具 （√）9、圆偏心轮夹紧机构，夹紧行程大、自锁可靠性强。
（×） 10、螺旋夹紧机构，夹紧可靠，自锁性能好，夹紧力和夹紧行程大。
（√） 三、多项选择（每题2分 共20分）1、造成定位误差的原因是：（ ac ）。
a 、定位基准与工序基准不重合b 、设计基准与工艺基准不重合c 、定位基准的位移误差d 、测量基准与加工基准不重合e 、零件加工后的精度误差2、夹紧装置设计时紧力方向的确定：（ adf ）。
a 、应尽量与工件刚度最大的方向相一致b 、应尽量与工件柔性最好的方向相一致c 、应平行于主要定位基准面d 、应垂直于主要定位基准面e 、应尽量与切削、工件重力方向相反f 、应尽量与切削、工件重力方向相同3、按照限制工件自由度数目的不同、工件定位方式可分：（ cdgi ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

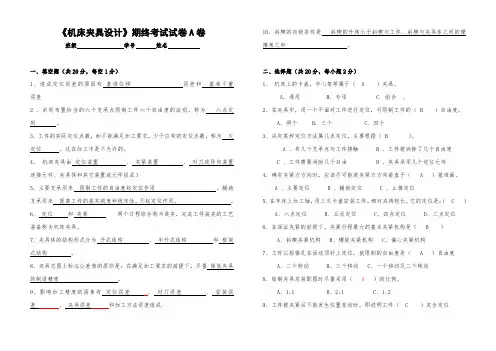

《机床夹具设计》期终考试试卷A卷
班级学号姓名
一、填空题（共20分，每空1分）
1、造成定位误差的原因有基准位移误差和基准不重误差
2 、采用布置恰当的六个支承点限制工件六个自由度的法则，称为六点定则。
3、工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为欠定位。
这在加工中是不允许的。
4、机床夹具由定位装置、夹紧装置、对刀或导向装置连接元件、夹具体和其它装置或元件组成）
5、主要支承用来限制工件的自由度起定位作用。
辅助支承用来提高工件的装夹刚度和稳定性，不起定位作用。
6、定位和夹紧两个过程综合称为装夹，完成工件装夹的工艺装备称为机床夹具。
7、夹具体的结构形式分为开式结构、半开式结构和框架式结构。
8、夹具总图上标注公差值的原则是：在满足加工要求的前提下，尽量降低夹具的制造精度。
9、影响加工精度的因素有定位误差、对刀误差、安装误差、夹具误差和加工方法误差组成. 10、斜楔的自锁条件是斜楔的升角小于斜楔与工件、斜楔与夹具体之间的摩擦角之和。
二、选择题（共20分，每小题2分）
1、机床上的卡盘，中心架等属于（ A ）夹具。
A．通用 B. 专用 C. 组合、
2、在夹具中，用一个平面对工件进行定位，可限制工件的（ B ）自由度。
A．两个 B. 三个 C. 四个
3、决定某种定位方法属几点定位，主要根据（ B ）。
A 、有几个支承点与工件接触
B 、工件被消除了几个自由度
C 、工件需要消除几个自由
D 、夹具采用几个定位元件
4、确定夹紧力方向时，应该尽可能使夹紧力方向垂直于（ A ）基准面。
A 、主要定位
B 、辅助定位
C 、止推定位
5、在车床上加工轴，用三爪卡盘安装工件，相对夹持较长，它的定位是：（ C ）
A、六点定位
B、五点定位
C、四点定位
D、三点定位
6、在保证夹紧的前提下，夹紧行程最大的基本夹紧机构是（ B ）
A、斜楔夹紧机构
B、螺旋夹紧机构
C、偏心夹紧机构
7、工件以短锥孔在活动顶针上定位，被限制的自由度是（ A ）自由度
A、二个转动
B、三个移动
C、一个移动及二个转动
8、绘制夹具总装配图时尽量采用（ A）的比例。
A、1:1
B、2:1
C、1:2
9、工件被夹紧后不能发生位置变动时，即说明工件（ C ）完全定位
A、有
B、没有
C、不一定
10、工件以一面两孔在一面两销上定位，削边销的削边方向应与两定位销的连心线方向成（ B ）角
A、00
B、900
C、1800
三、判断题（共20分，每小题2分）
1、长的V形块可消除四个自由度。
短的V形块可消除二个自由度。
（对）
2、圆偏心轮夹紧机构，夹紧行程大、自锁可靠性强。
（错）
3、采用欠定位的定位方式，既可保证加工质量，又可简化夹具结构。
（错）
4、在车床上用三爪自定心卡盘多次装夹同一工件时，三爪定心卡盘的对中精度将直接影响工件上被加工表面的位置精度。
（对）
5、只要有六个支撑点就能限制工件的六个自由度。
（错）
6、工件定位时，若定位基准与工序基准重合，就不会产生定位误差。
（错）
7、辅助支承是为了增加工件的刚性和定位稳定性，并不限制工件的自由度。
（对）
8、基本夹紧机构包括斜锲夹紧机构，螺旋夹紧机构，偏心夹紧机构。
(对 )
9、工件以其经过加工的平面，在夹具的四个支承块上定位，属于四点定位。
（错）
10、有时为了满足工件的夹紧需求，可以改变工件已经在夹具中定位的正确位置.
（对
）四、根据工件加工要求分析理论上应该限制哪些自由度（20分）
1、铣通槽
2、钻2-Φ1孔五、分析题（20分)
图示工件欲铣键槽16H7，试分析：工序基准；②所需要限制的自由度
（用坐标表示）；③选择定位基准（在图上用定位符号标注）；④选择相应的
定位元件。
六、计算题（20分）
下图所示工件外圆直径d2=Ф65005.0-mm，内孔直径D=Ф3002.00+mm，定位心轴直径d1=Ф30002.0-mm，如果加工键槽C时，分别要求尺寸A或B，分别求其最大定位误差各是多少？。
