蓝牙模块的天线类别及特点

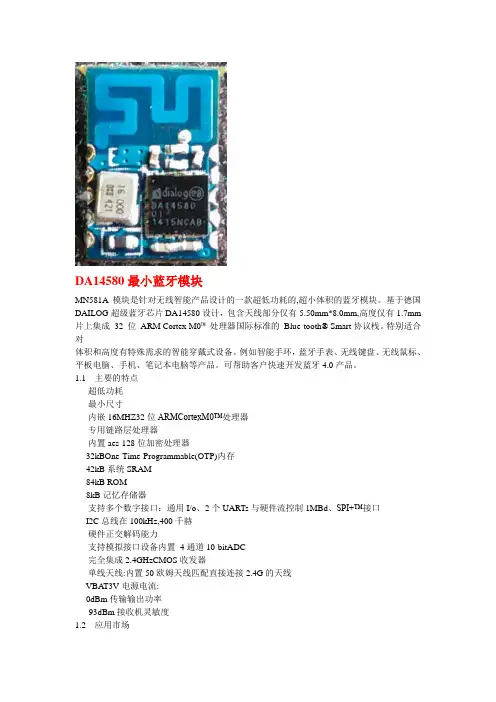

DA14580最小蓝牙模块
DA14580最小蓝牙模块MN581A 模块是针对无线智能产品设计的一款超低功耗的,超小体积的蓝牙模块。
基于德国DAILOG超级蓝牙芯片DA14580设计，包含天线部分仅有5.50mm*8.0mm,高度仅有1.7mm 片上集成32 位ARM Cortex M0™处理器国际标准的Blue-tooth® Smart协议栈。
特别适合对体积和高度有特殊需求的智能穿戴式设备。
例如智能手环，蓝牙手表、无线键盘、无线鼠标、平板电脑、手机、笔记本电脑等产品。
可帮助客户快速开发蓝牙4.0产品。
1.1 主要的特点超低功耗最小尺寸内嵌16MHZ32位ARMCortexM0™处理器专用链路层处理器内置aes-128位加密处理器-Time-Programmable(OTP)内存系统SRAM记忆存储器支持多个数字接口：通用I/o、2个UARTs与硬件流控制1MBd、SPI+™接口总线在100kHz,400千赫硬件正交解码能力支持模拟接口设备内置4通道10-bitADC完全集成2.4GHzCMOS收发器单线天线:内置50欧姆天线匹配直接连接2.4G的天线电源电流:传输输出功率-93dBm接收机灵敏度1.2 应用市场智能穿戴式设备蓝牙手表无线键盘无线鼠标平板电脑手机笔记本电脑1.3 管脚定义及尺寸图名称功能输入输出说明GND 接地—VCC模块电源正极2.7V to3.3V—支持聚合物（需降压）、钮扣电池P0_6/TX 模块串口发送端OP0_5/RX 模块串口接收端IP0_3 模块状态切换脚I模块状态切换脚（下降沿唤醒、上升沿睡眠）P0_0 蓝牙数据引脚O蓝牙数据引脚（蓝牙连接\断开\接收数据时都会使此IO 电平变换）VPP,SW_CLK,SWDIO-- 调试软件用VPP,SW_CLK,SWDIO1.5 外围参考设计1.6 模块功耗睡眠模式：2uA唤醒后功耗：500uA连接状态功耗（以1k的发送速率）：625uA1.7 模块工作说明本模块为透传模块，在配置完模块的对应I/O 后，应切换下P0_3 的高低电平以保证，模块处于用户所希望的状态（睡眠或者唤醒）。

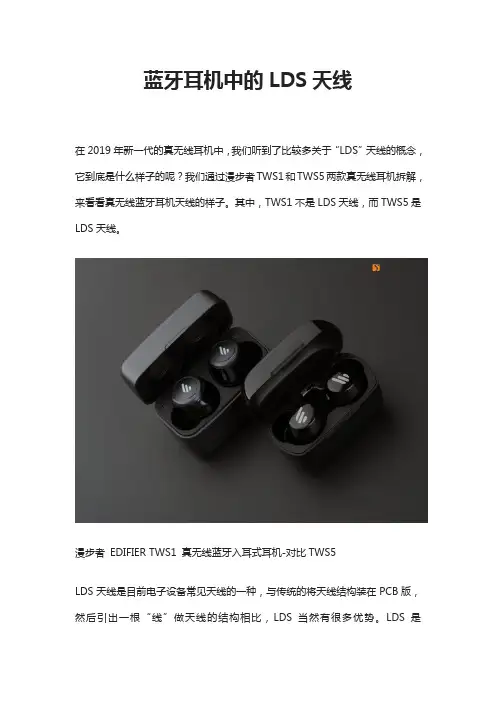

蓝牙耳机中的LDS天线
蓝牙耳机中的LDS天线在2019年新一代的真无线耳机中，我们听到了比较多关于“LDS”天线的概念，它到底是什么样子的呢？我们通过漫步者TWS1和TWS5两款真无线耳机拆解，来看看真无线蓝牙耳机天线的样子。
其中，TWS1不是LDS天线，而TWS5是LDS天线。
漫步者EDIFIER TWS1 真无线蓝牙入耳式耳机-对比TWS5LDS天线是目前电子设备常见天线的一种，与传统的将天线结构装在PCB版，然后引出一根“线”做天线的结构相比，LDS当然有很多优势。
LDS是Laser-Direct-structuring的缩写，即激光直接成型缩写，根据百度百科等信息，这里做个简单介绍，介绍摘选自网络词典。
利用计算机按照导电图形的轨迹控制激光的运动，将激光投照到模塑成型的三维塑料器件上，在几秒钟的时间内，活化出电路图案。
简单的说就是利用激光镭射技术直接在支架上化镀形成金属，这样就可以直接将天线做在外壳上。
某iPhone X手机内的各种LCP天线拆解转载自网络iPhone Xs的背面结构下层就是LCP天线转载自当然，目前并不是大多手机都在用LDS天线，因为还有LCP液晶柔性电路板也可以做天线，比如如图所示iPhone X的天线。
两种天线各自电性能方面的优缺点，我们不专业，也说不好。
在手机上的应用，如果有机会改日再聊。
来看看TWS5上的LDS天线是怎么回事呢？如图所示，在耳机背壳外侧一面其实有一层LDS所在的一个“塑料片”，肉眼看就是那个银灰色的部分，它背扣在了耳机外壳内，自己其实独成一片。
眼睛和触感很难发现它的特别之处，以为就是耳机塑料外壳的装饰片一样。
银灰色的部分其实是LDS外的金属镀层，而在薄薄的一片内已经用LDS做好了天线以及触摸所需要的电路。
如图所示，耳机的PCB板上有两个金属柱和这个镀层接触，就实现了天线外加触摸操作的功能。
漫步者EDIFIER TWS5 真无线蓝牙耳机-拆解-外壳与LDS天线位置展示漫步者EDIFIER TWS5 真无线蓝牙耳机-拆解-外壳与LDS天线位置展示漫步者EDIFIER TWS1 真无线蓝牙耳机-拆解-外壳与LCP天线位置展示再来看TWS1上的天线，那个黄色的似乎也是柔性电路板，由于信号并不复杂可能成本也不会像手机上的成本那么高。
蓝牙接收模块
蓝牙接收模块蓝牙接收模块是一种用于接收和解码来自蓝牙设备的无线信号的设备。
它广泛应用于各种领域，包括消费电子、汽车电子、医疗设备等。
一、蓝牙接收模块的基本原理蓝牙接收模块的基本原理是通过接收来自蓝牙设备的无线信号，将其解码为数字信号，最终输出给终端设备进行处理。
其主要组成部分包括天线、射频前端、解调器以及控制电路等。
1. 天线：蓝牙接收模块的天线用于接收来自蓝牙设备的无线信号。
天线的设计和选择对于接收信号的灵敏度和范围至关重要。
2. 射频前端：射频前端主要负责将接收到的无线信号进行放大和滤波，以提高信号的质量和可靠性。
射频前端通常包括低噪声放大器（LNA）、滤波器和功率放大器等。
3. 解调器：解调器用于将接收到的模拟信号转换为数字信号，以便后续的处理和解码。
解调器通常采用数字信号处理（DSP）技术，能够提供更高的灵敏度和抗干扰能力。
4. 控制电路：控制电路用于控制蓝牙接收模块的工作模式和参数设置。
控制电路通常包括微处理器、存储器和接口电路等。
二、蓝牙接收模块的应用由于其无线传输和高度集成的特点，蓝牙接收模块在各种领域都得到广泛应用。
1. 消费电子：在消费电子产品中，蓝牙接收模块常用于音频设备，如无线耳机、音箱等。
用户可以通过蓝牙接收模块将音频信号从手机或电脑等设备无线传输到音箱或耳机，使用户能够自由地享受音乐和影音内容。
2. 汽车电子：蓝牙接收模块在汽车中也有广泛的应用。
例如，蓝牙接收模块可以与手机或其他蓝牙设备配对，实现音频传输、电话接听等功能。
此外，一些高端汽车还通过蓝牙接收模块支持车辆与手机之间的数据交互，如导航信息的传输等。
3. 医疗设备：蓝牙接收模块也被广泛应用于医疗设备中。
例如，一些医疗设备可以通过蓝牙接收模块与手机等外部设备进行连接，在医生和患者之间实现实时的数据传输和监测。
这对于医院和患者来说，都具有极大的便利性和可靠性。
三、蓝牙接收模块的市场前景蓝牙接收模块作为一种传输无线信号的设备，具有广阔的市场前景。

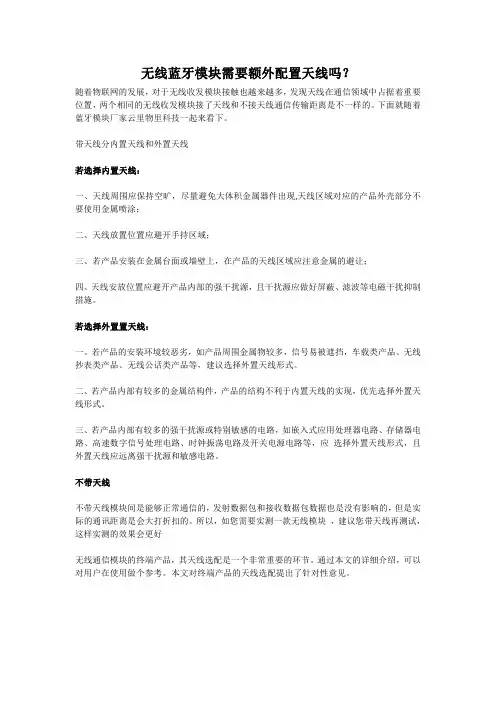

无线蓝牙模块配置天线的区别
无线蓝牙模块需要额外配置天线吗？
随着物联网的发展，对于无线收发模块接触也越来越多，发现天线在通信领域中占据着重要位置，两个相同的无线收发模块接了天线和不接天线通信传输距离是不一样的。
下面就随着蓝牙模块厂家云里物里科技一起来看下。
带天线分内置天线和外置天线
若选择内置天线：
一、天线周围应保持空旷，尽量避免大体积金属器件出现,天线区域对应的产品外壳部分不要使用金属喷涂；
二、天线放置位置应避开手持区域；
三、若产品安装在金属台面或墙壁上，在产品的天线区域应注意金属的避让；
四、天线安放位置应避开产品内部的强干扰源，且干扰源应做好屏蔽、滤波等电磁干扰抑制措施。
若选择外置置天线：
一、若产品的安装环境较恶劣，如产品周围金属物较多，信号易被遮挡，车载类产品、无线抄表类产品、无线公话类产品等，建议选择外置天线形式。
二、若产品内部有较多的金属结构件，产品的结构不利于内置天线的实现，优先选择外置天线形式。
三、若产品内部有较多的强干扰源或特别敏感的电路，如嵌入式应用处理器电路、存储器电路、高速数字信号处理电路、时钟振荡电路及开关电源电路等，应选择外置天线形式，且外置天线应远离强干扰源和敏感电路。
不带天线
不带天线模块间是能够正常通信的，发射数据包和接收数据包数据也是没有影响的，但是实际的通讯距离是会大打折扣的。
所以，如您需要实测一款无线模块，建议您带天线再测试，这样实测的效果会更好
无线通信模块的终端产品，其天线选配是一个非常重要的环节。
通过本文的详细介绍，可以对用户在使用做个参考。
本文对终端产品的天线选配提出了针对性意见。
蓝牙模块原理图
蓝牙模块原理图蓝牙技术是一种无线通信技术，它可以在短距离范围内实现设备之间的数据传输和通信。
蓝牙模块是应用蓝牙技术的一种重要组成部分，它可以集成在各种电子设备中，如手机、耳机、音箱、智能家居设备等。
本文将介绍蓝牙模块的原理图，帮助读者更好地理解蓝牙模块的工作原理。
蓝牙模块原理图主要包括以下几个部分，天线、射频前端、基带处理器、外围接口等。
首先，天线是蓝牙模块中非常重要的部分，它负责接收和发送无线信号。
蓝牙模块的通信距离和稳定性很大程度上取决于天线的设计和布局。
在原理图中，天线通常会标注为一个简单的线圈图标，表示其在整个模块中的位置和连接方式。
其次，射频前端是蓝牙模块中的另一个核心部分，它负责接收和发送天线传输的射频信号，并进行放大、滤波、调制解调等处理。
在原理图中，射频前端通常会标注为一组复杂的电路图符号，表示其复杂的工作原理和结构。
基带处理器是蓝牙模块中的另一个重要部分，它负责处理数字信号的调制解调、编解码、协议栈处理等工作。
基带处理器通常会集成在一个芯片中，在原理图中会标注为一个带有引脚标号的方形图标，表示其与外部电路的连接方式和通信协议。
最后，外围接口是蓝牙模块中用于连接外部设备和传感器的接口部分，它可以包括串口、I2C、SPI、GPIO等接口。
在原理图中，外围接口通常会标注为一组带有引脚标号和功能描述的接口符号，表示其与外部设备的连接方式和通信协议。
总的来说，蓝牙模块原理图是蓝牙模块设计和开发的重要参考资料，它可以帮助工程师更好地理解蓝牙模块的工作原理和结构，从而更好地进行蓝牙产品的设计和开发工作。
希望本文对读者有所帮助，谢谢阅读！。
JDY-30蓝牙模块

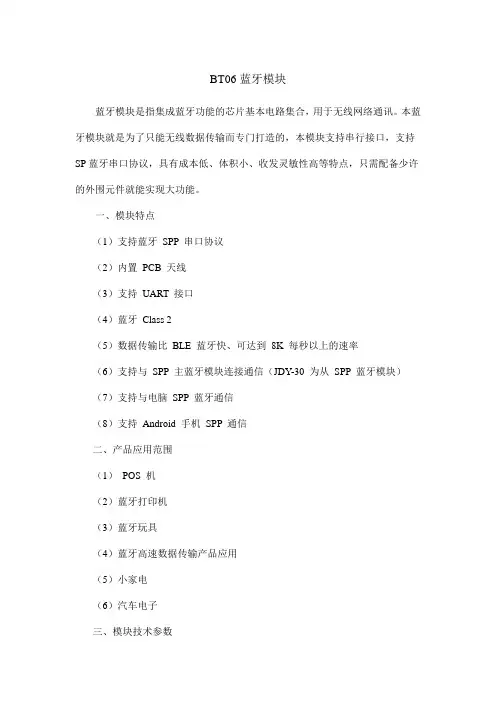

BT06蓝牙模块
蓝牙模块是指集成蓝牙功能的芯片基本电路集合，用于无线网络通讯。
本蓝牙模块就是为了只能无线数据传输而专门打造的，本模块支持串行接口，支持SP蓝牙串口协议，具有成本低、体积小、收发灵敏性高等特点，只需配备少许的外围元件就能实现大功能。
一、模块特点
（1）支持蓝牙SPP 串口协议
（2）内置PCB 天线
（3）支持UART 接口
（4）蓝牙Class 2
（5）数据传输比BLE 蓝牙快、可达到8K 每秒以上的速率
（6）支持与SPP 主蓝牙模块连接通信（JDY-30 为从SPP 蓝牙模块）（7）支持与电脑SPP 蓝牙通信
（8）支持Android 手机SPP 通信
二、产品应用范围
（1）POS 机
（2）蓝牙打印机
（3）蓝牙玩具
（4）蓝牙高速数据传输产品应用
（5）小家电
（6）汽车电子
三、模块技术参数
（1）工作电压：3.3V-6V
（2）工作温度：-40℃-85℃
（3）天线：PCB板载天线
（4）功耗：19mA
四、模块接口说明
（1）RXD 串口输入，电平为TTL电平
（2）TXD 串口输出，电平为TTL电平
（3）GND 接GND
（4）VCC 接3.3V-6V
蓝牙模块接口电路图如下图所示。
蓝牙模块电路原理图蓝牙模块实物图如下图所示。
蓝牙模块实物图。
IPEX接口外接天线和PCB板载天线对比
IPEX 接口外接天线和PCB 板载天线对比说到蓝牙模块，有一个东西不得不提，那就是天线。
那天线是什么呢？天线是一种用来发射或者接收电磁波的元器件。
发射天线的作用主要是将发射机的高频电流能量有效地转换成空间的电磁能量；而接收天线的作用则恰恰相反，因此天线本质上可以说是一个能量转换器。
了解蓝牙的应该都知道，其实蓝牙模块能够不用考虑使用位置或使用方向都能够顺利完成短距离的数据传输，但适当的蓝牙天线设计将会有助于达到更好的传输质量。
比如，拿目前市面上蓝牙模块常见的两种天线：IPEX 接口外接天线和PCB 板载天线来对比一下。
IPEX 接口外接天线，它的优点是：信号的方向指向性好，效率高，抗干扰能力强，能远离主板上的干扰，而且不用过多的进行调试匹配，作为终端厂家，只需要外面接一个IPEX 的天线即可；当然也有缺点：成本高，组装麻烦。
PCB 板载天线，它的优点是：成本低，不需要单独组装天线，不易触碰损坏且组装方便，但有得必有失----- PCB 天线容易受到主板上的干扰，效率相对较低，牺牲性能。
说明：因为近距离数据传输本身就比较稳定，所以蓝牙模块上的天线其实在近处时的效果是差不多的。
但是距离远了，外置天线会有明显的优势。
深圳市昇润科技有限公司作为国内知名的蓝牙模块供应商，深耕BLE 市场，现已推出多款蓝牙模块，比如带IPEX 接口外接天线的蓝牙4.2 BLE 模块：HY- 40R204I。
采用的是TI 的CC2640R2F 方案。
（1）一般特性：尺寸：17.9*11.59*2.0/2.6（带屏蔽罩）mm通讯接口：UART/SPI传输距离：120 米频率范围：2402-2480MHZ（2.4G ISM 频段）发射功率：-20~5dBm（用户可通过软件编程设定）接收灵敏度：-96dBm天线选项：IPEX 外接天线传输速率：12K/S(不加密，单连接，单包248 字节/20ms)；1K/s（不加密，能同时被4 个主机连接，单包20 字节/20ms）波特率：9600-600000bps（默认256000 bps）工作电压：2.4-3.6V（DC）工作电流：Active-Mode RX：5.9 mA maxActive-Mode TX at 0 dBm: 6.1 mA maxActive-Mode TX at +5 dBm: 9.1 mA max睡眠: 3.54µA avg数传: 2.75 mA avg工作温度：-40℃~+85℃存储温度：-40℃~+85℃安规认证：符合BQB/FCC/CE/RoHS 认证昇润科技是BLE 低功耗、蓝牙数据模块的生产厂家，采用进口德州仪器（TI）蓝牙芯片，蓝牙模块均经过高低温长期测试，性能一致稳定，PCB 板载天线的BLE 蓝牙4.2 模块：HY-40R204P（1）一般特性：最大发射功率：+5dBm最小发射功率：-21dBm接收灵敏度：-97dBm最大传输距离：120M（2）功耗：Active-Mode RX：5.9 mA maxActive-Mode TX at 0 dBm: 6.1 mA max Active-Mode TX at +5 dBm: 9.1 mA max睡眠: 3.54µA avg数传: 2.75 mA avg（3）透传特性：最高传输速度：12KB/S最高串口波特率：600000 bpstips:感谢大家的阅读，本文由我司收集整编。
蓝牙天线_精品文档
蓝牙天线摘要：蓝牙技术是一种用于无线通信的短距离技术，广泛应用于智能手机、电脑和其他电子设备中。
蓝牙天线是实现蓝牙通信的关键组件之一，它的设计和性能对蓝牙设备的通信质量和传输距离具有重要影响。
本文将介绍蓝牙天线的原理、种类和性能参数，并探讨如何选择和优化蓝牙天线以满足不同应用需求。
1. 引言蓝牙技术是一种无线通信技术，使用2.4 GHz ISM频段的无线电波进行短距离通信。
它具有低功耗、低成本和简化的特点，广泛应用于智能手机、音频设备、电脑配件和家庭自动化等领域。
蓝牙设备之间的通信主要依赖于蓝牙模块和蓝牙天线。
蓝牙天线作为蓝牙模块的关键组件之一，在通信质量和传输距离方面起着至关重要的作用。
2. 蓝牙天线的原理蓝牙天线基于天线工程的原理和技术，主要用于接收和发送无线信号。
它由导体制成，可将电信号转化为无线电波，并将收到的无线电波转化为电信号。
蓝牙天线如何工作取决于它的设计和构造。
常见的蓝牙天线设计包括片状天线、贴片天线、螺旋天线和PCB天线等。
片状天线是一种薄片形状的天线，常用于手机和其他紧凑型设备中。
贴片天线是一种贴在PCB上的天线，适用于电子设备的集成设计。
螺旋天线是一种绕线形状的天线，具有较高的增益和传输距离。
PCB天线指的是直接印制在PCB上的天线，可实现更好的性能和集成度。
3. 蓝牙天线的种类根据应用需求和尺寸限制，蓝牙天线可以分为内部天线和外部天线。
内部天线是直接集成在设备内部的一种天线，常见于智能手机、平板电脑和电脑等设备中。
由于空间限制，内部天线往往较小且性能受限。
外部天线是通过天线接口连接到设备外部的一种天线，常用于特定应用场景或需要更好性能的设备中。
外部天线可以根据需求选择不同类型的天线，如螺旋天线、饰品天线等。
4. 蓝牙天线的性能参数蓝牙天线的性能参数可以通过以下几个指标来评估和比较：4.1 增益：增益是衡量天线能量辐射和接收能力的重要指标。
增益越高，天线的辐射和接收范围越广。
蓝牙天线设计
蓝牙天线设计目前最常见的蓝牙天线有偶极天线（dipole antenna）,倒 F 型天线（planar inverted F anternna）、曲流线型天线（meander line antenna）、微小型陶瓷天线（ceramic antenna）、液晶聚合体天线（lcp）和棒状天线（2.4G 频率专用）等。
由于这些具有近似全向性的辐射场型以及结构简单、制作成本低的优点，所以非常适合嵌入蓝牙技术装置使用。
下面主要介绍 4 种天线的设计方法。
1、倒F 型天线倒F型天线是由于其结构与倒置的英文字母 F 相似而得名。
如下图 1 所示。
其中（L+H）只有四分之一波长，而且在其结构中已经包含有接触地金属面，可以降低对模块中接地金属米难的敏感度，所以非常适合用在蓝牙模块装置中。
另外一方面，由于倒 F 型天线只需要利用金属导体配合适当的馈线及天线短路到接地面的位置，故其制作成本低，而且可以直接与pcb电路板焊接在一起，一体化设计。
倒 F 型天线的天线体可以为线状或者片状，若以金属片制作则可以为SMD（suerface-mountde device）组件焊接在电路板上达到隐藏天线的目的。
此时为了支撑金属片不与接地金属面产生短路，通常会在金属片与接地面之间加入绝缘介质。
当使用介电常数较高的绝缘材料还可以缩小蓝牙天线尺寸。
图 2 给出了倒 F 型天线的pcb设计封装参数。
作为板载天线的一种，倒 F 型天线设计成本低但是增加了一定的体积，但是实际应用中是最长见一的一种。
倒 F 型天线是1/4 波长天线，除去其天线接入点外，其外轮廓为L 形状。
图 2 中蓝牙天线接入点与蓝牙芯片的天线引脚相连接，外轮廓L 型短边接地，天线接入点介于地和天线开放端之间。
板载F型天线一般放在pcb 顶层，铺地一般放在顶层并位于天线附近，但天线周围务必不能放置地，周围应是净空区。
图 3 给出了倒 F 型天线在PROTEL 中制作成板载天线的应用示范：2、曲流型天线曲流型天线的长度比较难确定。
蓝牙天线的工作原理
蓝牙天线的工作原理
蓝牙天线是一种用于接收和发送蓝牙无线信号的设备，它通过与蓝牙芯片配对来实现无线通信。
蓝牙天线的工作原理主要包括天线接收和发送两个过程。
在接收方面，蓝牙天线通过接收来自其他设备的无线信号来建立蓝牙连接。
当其他设备发送蓝牙信号时，蓝牙天线会接收到这个信号并将其传递给蓝牙芯片。
蓝牙芯片会解码信号并将数据传递给蓝牙模块或主控制器进行进一步处理。
在发送方面，蓝牙天线通过蓝牙芯片发送信号给其他设备。
当蓝牙芯片需要发送数据时，它会将数据传递给蓝牙天线。
蓝牙天线会将这些数据转换为无线信号并通过天线进行发送。
其他设备的蓝牙天线接收到信号后，会进行相应的解码和处理。
蓝牙天线的工作原理依赖于无线电波的传输和接收。
蓝牙信号属于无线电频段，一般工作在2.4GHz的频率范围。
蓝牙天线
通过在这个频段上发送和接收无线信号来实现蓝牙通信。
总的来说，蓝牙天线的工作原理是利用无线电波的传输和接收，通过将数据转换为无线信号来实现蓝牙通信。
它在蓝牙设备中扮演着重要的角色，实现了设备之间的无线连接和数据传输。
蓝牙天线的π电路参数
蓝牙天线的π电路参数全文共四篇示例，供读者参考第一篇示例：蓝牙技术在现代生活中扮演着重要的角色，而蓝牙天线则是蓝牙设备中至关重要的组成部分。
蓝牙天线的设计和参数对蓝牙设备的性能起着至关重要的作用。
在蓝牙天线中，π电路是一种常见的天线结构，其参数和特性也对天线性能产生着重要的影响。
π电路是一种常用的传输线天线结构，它具有简单的实现和结构，成本较低，因此在蓝牙天线设计中得到了广泛的应用。
π天线的基本结构是由两个天线元件和一个传输线组成，其中一个元件用作天线发射信号，另一个用作接收信号，传输线用于连接两个元件。
在设计π电路蓝牙天线时，需要考虑一系列参数以保证其良好的性能。
其中最关键的参数包括频率范围、阻抗匹配、增益和辐射效率。
频率范围是指天线可以工作的频率区间，通常设计时需根据蓝牙设备工作频段选择合适的频率范围。
阻抗匹配是指天线与射频传输线之间的匹配情况，一般需要使用匹配网络进行调整以保证信号传输的稳定性。
增益是指天线在某一方向上的电子场放大倍数，增益越高，传输距离就越远。
辐射效率是指天线将输入功率转化为辐射功率的效率，影响着天线的能耗和传输效率。
除了以上几个基本参数外，π电路蓝牙天线的设计还需考虑其辐射图案、带宽和尺寸等因素。
辐射图案是指天线在三维空间中的辐射情况，需要根据具体应用场景选择合适的辐射图案以保证传输稳定性。
带宽是指天线能接收或发射信号的频率范围，通常带宽越宽，传输稳定性就越好。
尺寸通常指天线的物理尺寸大小，对于蓝牙设备来说，小尺寸的天线可以提高设备的便携性和美观性。
在实际的π电路蓝牙天线设计中，通常需要通过仿真软件对天线进行建模，优化设计参数。
通过仿真软件可以模拟不同参数下天线的性能，并根据具体需求进行参数调整以达到最佳性能。
实验测试也是必不可少的一步，通过实际测试可以验证仿真结果，保证天线设计的准确性和可靠性。
π电路蓝牙天线是一种常用的天线结构，其设计参数对蓝牙设备的性能至关重要。
在设计π电路蓝牙天线时，需要考虑频率范围、阻抗匹配、增益、辐射效率等一系列参数，同时也需考虑辐射图案、带宽和尺寸等因素。
蓝牙天线设计
蓝牙天线设计蓝牙天线设计目前最常见的蓝牙天线有偶极天线（dipole antenna）,倒 F 型天线（planar inverted F anternna）、曲流线型天线（meander line antenna）、微小型陶瓷天线（ceramic antenna）、液晶聚合体天线（lcp）和棒状天线（2.4G 频率专用）等。
由于这些具有近似全向性的辐射场型以及结构简单、制作成本低的优点，所以非常适合嵌入蓝牙技术装置使用。
下面主要介绍 4 种天线的设计方法。
1、倒F 型天线倒F型天线是由于其结构与倒置的英文字母 F 相似而得名。
如下图 1 所示。
其中（L+H）只有四分之一波长，而且在其结构中已经包含有接触地金属面，可以降低对模块中接地金属米难的敏感度，所以非常适合用在蓝牙模块装置中。
另外一方面，由于倒 F 型天线只需要利用金属导体配合适当的馈线及天线短路到接地面的位置，故其制作成本低，而且可以直接与pcb电路板焊接在一起，一体化设计。
倒 F 型天线的天线体可以为线状或者片状，若以金属片制作则可以为SMD（suerface-mountde device）组件焊接在电路板上达到隐藏天线的目的。
此时为了支撑金属片不与接地金属面产生短路，通常会在金属片与接地面之间加入绝缘介质。
当使用介电常数较高的绝缘材料还可以缩小蓝牙天线尺寸。
图 2 给出了倒 F 型天线的pcb设计封装参数。
作为板载天线的一种，倒 F 型天线设计成本低但是增加了一定的体积，但是实际应用中是最长见一的一种。
倒 F 型天线是1/4 波长天线，除去其天线接入点外，其外轮廓为L 形状。
图 2 中蓝牙天线接入点与蓝牙芯片的天线引脚相连接，外轮廓L 型短边接地，天线接入点介于地和天线开放端之间。
板载F型天线一般放在pcb 顶层，铺地一般放在顶层并位于天线附近，但天线周围务必不能放置地，周围应是净空区。
图 3 给出了倒 F 型天线在PROTEL 中制作成板载天线的应用示范：2、曲流型天线曲流型天线的长度比较难确定。
蓝牙天线设计
蓝牙天线设计————————————————————————————————作者：————————————————————————————————日期：ﻩ蓝牙天线设计目前最常见的蓝牙天线有偶极天线（dipole anｔennａ）,倒Ｆ型天线(planar ｉnveｒted F aｎterｎｎa)、曲流线型天线（meaｎder lｉne antenna）、微小型陶瓷天线(ceｒamic aｎtenna)、液晶聚合体天线（lcｐ)和棒状天线(2.4Ｇ频率专用)等。
由于这些具有近似全向性的辐射场型以及结构简单、制作成本低的优点，所以非常适合嵌入蓝牙技术装置使用。
下面主要介绍 4 种天线的设计方法。
1、倒F 型天线倒F型天线是由于其结构与倒置的英文字母 F 相似而得名。
如下图 1 所示。
其中（Ｌ+Ｈ)只有四分之一波长,而且在其结构中已经包含有接触地金属面,可以降低对模块中接地金属米难的敏感度,所以非常适合用在蓝牙模块装置中。
另外一方面,由于倒 F 型天线只需要利用金属导体配合适当的馈线及天线短路到接地面的位置,故其制作成本低,而且可以直接与pcb电路板焊接在一起,一体化设计。
倒 F 型天线的天线体可以为线状或者片状,若以金属片制作则可以为ＳMD(sｕerfaｃe-mounｔde device）组件焊接在电路板上达到隐藏天线的目的。
此时为了支撑金属片不与接地金属面产生短路,通常会在金属片与接地面之间加入绝缘介质。
当使用介电常数较高的绝缘材料还可以缩小蓝牙天线尺寸。
图 2 给出了倒 F 型天线的pｃｂ设计封装参数。
作为板载天线的一种，倒 F 型天线设计成本低但是增加了一定的体积，但是实际应用中是最长见一的一种。
倒Ｆ型天线是1/4 波长天线,除去其天线接入点外,其外轮廓为L 形状。
图 2 中蓝牙天线接入点与蓝牙芯片的天线引脚相连接，外轮廓Ｌ型短边接地,天线接入点介于地和天线开放端之间。
板载F型天线一般放在pcb 顶层，铺地一般放在顶层并位于天线附近，但天线周围务必不能放置地，周围应是净空区。
蓝牙天线原理
蓝牙天线原理
蓝牙技术是无线通信技术中的一种，它采用了特定的射频通信协议，能够让不同的设
备之间进行无线通信传输。
在蓝牙技术中，天线是起到非常重要的作用的。
蓝牙天线的作用是将设备的无线信号转换成电磁波信号，以便与其他设备进行通信。
蓝牙天线有着一些独特的特性，例如比较小的尺寸和较低的功耗。
因此，它能够被放置在
各种设备中，并且不会消耗过多的电力。
一般来说，蓝牙天线可能有多种类型和形式，其中最常见的有片状天线和贴片天线。
片状天线最为普遍，它通常使用陶瓷子底板，铜箔等材料制成，其工作频段一般为2400MHz-2500MHz，板厚为0.3-0.5mm，其较低的重量和适当的尺寸适合于很多小型的移动设备应用。
贴片天线是一种小尺寸、轻量级的天线，其主要特点是能够模拟多个频段，并
且具有可调谐特性，可以通过软件调整天线的频率，以适应不同的应用场合。
到目前为止，蓝牙技术已经衍生出多个版本，例如蓝牙4.0和蓝牙5.0等。
与此同时，蓝牙天线也在不断地发展。
例如，在蓝牙5.0的新版本中，引入了一种名为“方向性传输
模式”的新技术，它通过控制天线的方向，可以实现更高效的通信传输。
这些天线现在已
经成为了NFC技术在移动支付领域的重要应用。
总之，蓝牙技术在当今的无线通信领域具有广泛的应用。
而蓝牙天线的不断发展，也
将会使这项技术更加强大和实用。
蓝牙天线设计
引言蓝牙是一种支持设备短距离通信(一般是1Om之内)的无线电技术，能在设备之间进行无线信息交换，其工作频段是2.4～2.483 GHz的全球通信自由频段，目前已广泛应用在移动通信设备中。
天线是蓝牙无线系统中用来传送与接收电磁波能量的重要必备组件。
由于目前技术尚无法将天线整合至半导体芯片中，故在蓝牙模块里除了核心的系统芯片外，天线是另一个影响蓝牙模块传输特性的关键性组件。
本文给出了一款倒F型天线的设计，该天线尺寸小，设计简约，制造成本低，工作效率高，适用于蓝牙系统应用。
1 天线设计倒F型天线是上世纪末发展起来的一种天线，具有结构简单、重量轻、可共形、制造成本低、辐射效率高、容易实现多频段工作等独特优点，因此，近几年来，倒F型天线得到了广泛的应用研究和发展。
倒F天线是在倒L天线abc的垂直元末端加上一个倒L结构edb构成。
它使用附加的edb结构来调整天线和馈电同轴线的匹配。
该天线具有低轮廓结构，辐射场具有水平和垂直两种极化，另外由于结构紧凑而且具有等方向辐射特性，同时其良好的接地设计可以有效提高天线的工作效率。
图1所示是典型的倒F型天线结构图，该天线可以看作是e端短路，a端开路的谐振器，所以，a端电压最大，电流为零，e端电压为零，电流最大。
由于倒F天线的结构中包含了接地的金属面，可以降低对射频模块中接地金属面的敏感度，因此非常适合用于片上系统。
另外，由于倒F天线只需利用金属导体配合适当的馈线来调整天线短路端到接地面的位置，因而制作成本较低，可以直接与PCB电路板焊接在一起。
图2所示为倒F型天线在电路板上的布置图。
倒F型天线在电路板上的布置图2 测量基本原理图3所示是一个网络分析仪的原理框图。
在对倒F天线进行测量时，先由仪器发出扫频信号，并将该信号通过输出口送到被测设备，当信号通过设备后，再送回网络分析仪。
网络分析仪的原理框图由于待测设备的输入阻抗与网络分析仪的输出阻抗不可能理想匹配，因而必然会发射一部分信号。
低功耗蓝牙模块四大板载天线PCB设计方式
图 2：曲流型天线设计示意图 1
图 3：曲流型天线设计示意图 2
注：天线长度计算公式： 天线的长度（米）=（300/f）*0.25*0.96 其中 f 表示频率（MHz），0.96 为波长缩短率 蓝牙天线长度约为 300/2.4G*0.25*0.96 大约为 31mm
蓝牙天线设计之陶瓷天线设计： 陶瓷天线是另外一种适合于蓝牙装置使用的小型化天线。陶瓷天线的种类分为块状陶瓷天线和多层陶瓷天 线。由于陶瓷本身介电常数较 PCB 电路板高，所以使用陶瓷天线能有效缩小天线尺寸，在介电损耗方面， 陶瓷介质也比 PCB 电路板的介电损失小，所以非常适合低耗电率的的蓝牙模块中使用。在 PCB 设计时，天 线周围要净空就可以了，特别注意不能敷铜。如下图：
图 4：陶瓷天线设计示意图
蓝牙天线设计之 2.4G 棒状天线设计： 2.4G 棒状蓝牙天线体积大，但传输距离要强于其他天线。在 PCB 设计时，天线周围也和上述的三种天线设 计一样意图
关于蓝牙天线设计的其它相关注意点： 1）天线的信号（频率大于 400MHz 以上）容易受到衰减，因此天线与附近的地的距离至少要大于三倍的线 宽。 2）对于微带线与带状线来说，特征阻抗与板层的厚度、线宽、过孔以及板材的介电常数相关。 3）过孔会产生寄生电感，高频信号对此会产生非常大的衰减，所以走射频线的时候尽量不要有过孔。
Bluetooth 4.0 版本的出现，解决了这些问题，它包含 Bluetooth Smart（低功耗）功能，具有以下特点： 1）能耗低 2）成本低 3）标准纽扣电池能让设备运行数年 4）多供应商互操作性 5）增强射程
在硬件设计中，天线设计是比较有讲究，常用的低成本设计方式是 PCB 板载天线设计方式，但 PCB 板载天 线在实际中应该如何设计，才能达到很好的收发效果呢？下面跟随蓝牙模块厂家云里物里一起来看下，以 下有四种蓝牙天线设计可供参考： 蓝牙天线设计之倒 F 型天线： 倒 F 型天线的天线体可以为线状或者片状，当使用介电常数较高的绝缘材料时还可以缩小蓝牙天线尺寸。 作为板载天线的一种，倒 F 型天线设计成本低但增加了一定体积，在实际应用中是最常见的一种。天线一 般放置在 PCB 顶层，铺地一般放在顶层并位于天线附近，但天线周围务必不能放置地，周围应是净空区。 如下图：
蓝牙模块是指集成蓝牙功能的芯片
蓝牙模块是指集成蓝牙功能的芯片，用于无线网络通讯。
上面图片里，有USB接口的蓝牙模块是USB蓝牙网卡。
用于无线上网。
蓝牙（BLUETOOTH），是1998年推出的一种新的无线传输方式，实际上就是取代数据电缆的短距离无线通亯技术，通过低带宽电波实现点对点，或点对多点连接之间的亯息交流。
这种网络模式也被称为私人空间网络（PAN，PersonalAreaNetwork），是以多个微网络或精致的蓝牙主控器／附属器构建的迷你网络为基础的，每个微网络由8个主动装置和255个附属装置构成，而多个微网络连接起来又形成了扩大网，从而方便、快速地实现各类设备之间的通亯。
它是实现语音和数据无线传输的开放性规范，是一种低成本、短距离的无线连接技术。
蓝牙的名字来源于10世纪丹麦国王HaraldBlatand－英译为Harold Bluetooth.蓝牙是无线数据和语音传输的开放式标准，它将各种通亯设备、计算机及其终端设备、各种数字数据系统、甚至家用电器采用无线方式联接起来。
蓝牙技术的应用范围相当广泛，可以广泛应用于局域网络中各类数据及语音设备，如PC、拨号网络、笔记本电脑、打印机、传真机、数码相机、移动电话和高品质耳机等，蓝牙的无线通讯方式将上述设备连成一个微微网（Piconet），多个微微网之间也可以进行互连接，从而实现各类设备之间随时随地进行通亯。
Zigbee资料何谓ZigbeeZigbee是一种新兴的短距离、低速率无线网络技术，它是一种介于无线标记技术和蓝牙之间的技术提案。
它此前被称作“HomeRFLite”或“FireFly”无线技术，主要用于近距离无线连接。
它有自己的无线电标准，在数千个微小的传感器之间相互协调实现通亯。
这些传感器只需要很少的能量，以接力的方式通过无线电波将数据从一个传感器传到另一个传感器，所以它们的通亯效率非常高。
最后，这些数据就可以进入计算机用于分析或者被另外一种无线技术如WiMax收集。
Zigbee的基础是IEEE802.15.4，这是IEEE无线个人区域网(PersonalAreaNetwork ，PAN)工作组的一项标准，被称作IEEE802.15.4(Zigbee)技术标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蓝牙模块的天线类别及特点
蓝牙模块天线是一种用来发射或者接收电磁波的元器件。
发射天线的作用主要是将发射机的高频电流能量有效地转换成空间的电磁能量；而接收天线的作用则恰恰相反，因此天线本质上可以说是一个能量转换器。
蓝牙模块常见的三种天线：陶瓷天线、PCB天线和IPEX外接天线来对比一下。
陶瓷天线是一种适合于蓝牙装置使用的小型化天线。
陶瓷天线又分为块状陶瓷天线和多层陶瓷天线。
块状天线是使用高温将整块陶瓷体一次烧结完成后再将天线的金属部分印在陶瓷块的表面上。
而多层天线烧制采用低温共烧的方式讲多层陶瓷迭压对位后再以高温烧结，所以天线的金属导体可以根据设计需要印在每一层陶瓷介质层上，如此一来可以有效缩小天线尺寸，并能达到隐藏天线目的。
由于陶瓷本身介电常数比pcb电路板的要高，所以使用陶瓷天线能有效缩小天线尺寸。
PCB天线是指无线接收和发射用的PCB上的部分。
发射时，它把发射机的高频电流转化为空间电磁波；接收时，它又把从空间截获的电磁波转换为高频电流送入接收机。
它的优点是：空间占用少，成本低，不需要单独组装天线，不易触碰损坏，整机组装方便，但有得必有失---牺牲性能。
缺点是：单个天线场型很难做到圆整，插损高，效率相对较低，容易受到主板上的干扰。
IPEX天线是一种作为射频电路和天线的接口，被广泛应用于无线局域网（WLAN）相关产品单板上。
它的优点是：场型能控制更好，插损低，信号的方向指向性好，效率高，抗干扰能力强，能远离主板上的干扰，而且不用过多的进行调试匹配，作为终端厂家，只需要外面接一个IPEX 的天线即可；
当然也有缺点：成本高，组装麻烦。
