电缆沟工程施工组织设计

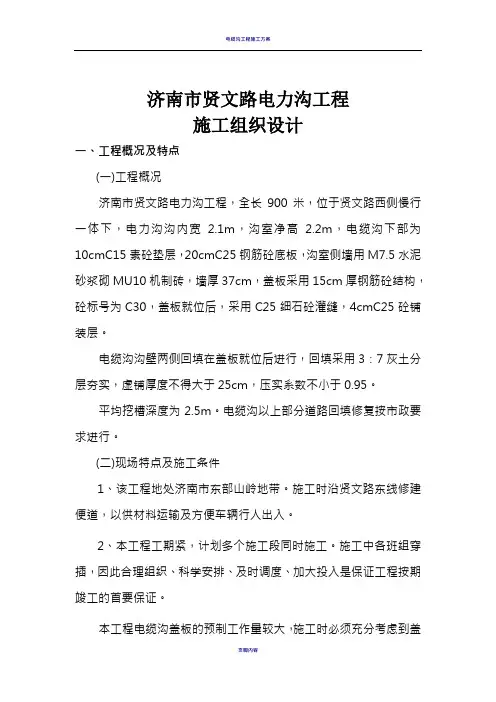

济南市贤文路电力沟工程施工组织设计一、工程概况及特点(一)工程概况济南市贤文路电力沟工程，全长900米，位于贤文路西侧慢行一体下，电力沟沟内宽2.1m，沟室净高 2.2m，电缆沟下部为10cmC15素砼垫层，20cmC25钢筋砼底板，沟室侧墙用M7.5水泥砂浆砌MU10机制砖，墙厚37cm，盖板采用15cm厚钢筋砼结构，砼标号为C30，盖板就位后，采用C25细石砼灌缝，4cmC25砼铺装层。
电缆沟沟壁两侧回填在盖板就位后进行，回填采用3：7灰土分层夯实，虚铺厚度不得大于25cm，压实系数不小于0.95。
平均挖槽深度为2.5m。
电缆沟以上部分道路回填修复按市政要求进行。
(二)现场特点及施工条件1、该工程地处济南市东部山岭地带。
施工时沿贤文路东线修建便道，以供材料运输及方便车辆行人出入。
2、本工程工期紧，计划多个施工段同时施工。
施工中各班组穿插，因此合理组织、科学安排、及时调度、加大投入是保证工程按期竣工的首要保证。
本工程电缆沟盖板的预制工作量较大，施工时必须充分考虑到盖板的预制进度，以保证工程进度。
该工程位于济南市东部，地势较高，岩石较多，沟槽开挖难度较大。
(三)主要工程量主要工程量一览表二、施工部署(一)施工前的准备工作1、解决好“三通一平”工作，其中水源及电源与现场周围单位协商解决。
2、进行测量控制放线。
3、进行机械设备的调配工作。
4、选择劳务施工队伍。
5、做好材料的计划及进场工作。
6、调查好地下管线情况。
7、落实好临时设施。
(二)施工组织安排1、管理组织安排由于本工期短、任务重，因此本工程成立一个管理、技术力量雄厚的项目部，并由分公司分管副经理负责，项目部设有技术、质检、测量、施工、材料、后勤等专职员，并严密组织，精心施工，确保工程质量及工期，组织机构框图见下图。
2、劳动力安排根据工程特点，施工时分三个工作段，每个工作段形成三班作业制，坚持昼夜工作。
另外成立一个盖板预制班组，专门进行电缆沟盖板的预制工作，本工程共安排劳动力200人。
电缆沟施工说明书资料讲解
电缆沟施工说明书第3卷：电缆沟施工图第1册：电缆沟施工图4、电缆沟4.1设计原则(1)电缆构造物设计应满足城市规划、使用、施工工艺的要求，同时应尽可能减小对周边环境、地面交通的影响，减少建筑物的拆迁和管线的改移；(2)结构设计应满足城市规划、电缆运行、施工、防水、防腐蚀等要求，结构在施工和使用区间应具有足够的强度、刚度、稳定性和足够的耐久性；(3)电缆构造物内净空尺寸应满足电缆敷设、设备布置、施工工艺等要求，并考虑施工误差、结构变形、测量误差等影响；(4)根据地质条件、区位环境、周边建筑及管线、道路交通等情况，合理选择施工方法和结构形式，尽量减少施工期间和建成后对环境造成的不利影响；(5)结构防水应满足国家颁布的有关地下工程防水技术规范的规定，防水与结构设计并重和统一考虑。
4.2工程材料混凝土：电缆沟现浇混凝土C30.钢筋：φ为HPB300、为HRB400。
4.3.电缆沟设计4.3.1 横断面设计电缆沟净空高宽1.9mx1.5m，内置电缆支架；穿路预制顶管φ为1.9m。
4.3.2 纵断面设计纵坡控制在0.5％～15%之间。
电缆沟覆土不得小于1m，与电缆井相接的局部段落应采用较大的纵坡实现过渡。
每隔30米设置一道变形缝。
4.3.3环境保护施工中应遵守《环境保护法》和相关的地方性法规，废水经沉淀后可排入市政地下水管道，废土、废料运至废土场隐埋，充分考虑夜间施工扰民、噪音及绿化植被破坏等方面的影响。
总体要求1本图纸系纸上定线，施工以测量放线为准。
施工前，须严格核实现状管线情况，如遇与其它管线发生冲突时，请及时与设计联系协商调整。
2施工单位必须严格按设计图要求施工，严格施工工艺，严格施工纪律，严格管理，确保工程质量，施工中必须遵守相关技术、安全要求。
3 本设计文件必须经过电力公司有关部门汇审合格，并组织设计交底后再行施工。
4有关技术要求及规定按市政工程有关技术规定执行。
5除图纸注明外，结构折点处转弯半径（内径）不小于4m。
电缆沟设计说明
电缆沟设计说明公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]济南天辰路综合管廊基坑支护工程方案设计济南市勘察测绘研究院ArrayJINAN GEOTECHNICAL INVESTIGATIONAND SVRVEYING INSTITVTE二〇一六年八月济南天辰路综合管廊基坑支护工程方案设计工程编号：1699040院长：审定：审核：设计：基坑工程设计总说明目录1、设计依据2、基坑工程设计指导思想、基本原则3、工程概况4、场地工程环境5、水文地质与工程地质条件6、基坑设计方案与详细说明7、施工与检测8、应急措施9、其它说明设计图件清单目录济南市勘察测绘研究院1、设计依据1．1 岩土工程勘察报告、设计文件：1.1.1 《济南中央商务区市政道路基础设施项目（三纵三横）岩土工程勘察报告》，济南市勘察测绘研究院，；济南天辰路综合管廊工程相关设计图纸（电子版）：（1）济南天辰路综合管廊工程平面图；（2）济南天辰路综合管廊工程结构图；（3）济南天辰路综合管廊纵断图。
1．2 规范、标准（1）《建筑基坑支护技术规程》JGJ120-2012；（2）《建筑地基基础设计规范》GB50007-2011；（3）《湿陷性黄土地区建筑规范》GB50025-2004；（4）《混凝土结构设计规范》GB50010-2010；（5）《建筑基坑工程监测技术规范》GB50497-2009；（6）《建筑边坡与基坑工程设计文件编制标准》DBJ/T；1．3 济南天辰路综合管廊工程其它设计依据性文件和资料。
2、基坑工程设计指导思想、基本原则2．1 设计指导思想在充分掌握场地现状、地层岩土力学特性、场地水文地质条件和分布，以及基坑周边环境的基础上，因地制宜、因势利导，使基坑工程结构具有针对性和适用性，以合理的投入获得理想的社会、经济和环境效益。
2．2 设计基本原则遵循安全可靠、经济合理、技术可行和环境友好的原则，确保基坑工程结构稳定，基础施工顺利，周边环境安全。
电缆沟、通信沟施工方案
珠海市建安集团有限公司电缆沟、通信沟工程施工方案虹阳路、金湖路、清溪路道路改造工程和金湾一中西侧道路工程二标段(虹阳路、清溪路、金湾一中西侧道路）电缆沟、通信沟工程专项施工方案编制人：编制单位：珠海市建安集团有限公司珠海市建安集团有限公司电缆沟、通信沟工程施工方案目录一、工程概况 (1)二、编制依据 (1)1) 施工顺序 (2)2) 施工过程 (2)3) 电缆沟排管 (2)4) 过路预留沟 (3)5) 电缆沟人井 (3)三、电信工程 (3)1）施工顺序 (3)2）施工过程 (3)3）排管安装 (4)四、质量标准及管理措施 (4)4.1 质量管理措施 (4)五、安全保护 (6)六、工期安排计划 (6)电缆沟、通信沟工程施工方案一、工程概况本标段主要包括：电缆沟工程、通信沟工程电缆沟具体概况如下：电缆沟采用YBJG002(试行)通用图集修订会议纪要所要求的甲型电缆沟（净宽×高=1.0米×0.9米），电缆沟盖板荷载等级均为B级，电缆沟选用固定盖板下沉8cm(活动盖板与人行道面平)型式，电缆沟盖板采用现浇盖板、预制活动盖板两种形式。
电缆沟现浇盖板板长8米，活动盖板一组5块共长2米，每块活动盖板上都应设置电力标志，每组活动盖板与现浇盖板间隔布置。
通信沟具体概况如下：沿道路纵向通信通道采用通信排管型式，16孔设置，道路交叉口处、直线路段每隔100米左右通信排管敷设12孔过路排管。
二、编制依据1）珠海华金开发建设有限公司提供的图纸（珠1007SG-2-S-07、珠1007SG-2-S-08、珠1007SG-2-S-20、珠1007SG-2-S-22、珠1007SG-2-S-25、珠1007SG-2-S-30等）2）《通信管道与通道工程设计规范》（GB50373-2006）3）《城市地下通信塑料管道工程设计规范》（CECS165：2004）4）《城市地下通信塑料管道工程施工及验收规范》（CECS 177：2005）5）《通信管道工程施工及验收规范》（GB50374-2006）6）《珠海市市政电缆沟通用图集》【YBJG002(试行)】及其修订会议纪要7）《通信管道人孔和手孔图集》（YD5178－2009）8）《通信管道人孔和手孔图集》YD 5178-20099）《接地装置安装》03D501-410）《地下通信线缆敷设》05X101-2一、电缆沟施工1)施工顺序测量放线开挖沟槽沟底处理石粉垫层混凝土垫层混凝土底板砌电缆沟、埋排水管及电缆支架（过路管包封）内外抹灰沟内隐蔽验收安装盖板隐蔽验收回填夯实交验。
电缆沟专项工程施工设计方案
电缆沟专项工程施工设计方案一、施工准备材料钢筋混凝土原材料。
围护材料、各种钢、木板枋材。
作业条件建筑物位置的标准轴线桩、水平桩及灰线尺寸，已经过复核。
在基坑施工前，根据地质资料和地下水位对基坑开挖的影响，确定基坑开挖的围护方案，以保证基坑作业顺利进行。
决定挖土方案，包括开挖方法、挖土顺序、堆土弃土位置、运土方法及路线等。
障碍物和地下管道已进行处理或迁移。
排水或降水的设施准备就绪。
二、工艺流程放线分层开挖修边(坡)基(槽)底整平基(槽)底预留土层基(槽)底找平.三、操作工艺1、土质均匀，且地下水位低于基坑(槽)或管沟底面标高，挖方深度不超过下列规定时，可以考虑不放坡和不加支撑。
密实、中等密实的砂土和碎石类土（填充物为砂土）1.0m；硬塑、可塑的轻亚粘土及亚粘土1.25m；硬塑、可塑的粘土1.5m；坚硬的粘土2m。
2、当地质条件良好，土质均匀且地下水位低于基坑（槽）或管沟底面标高时，挖土深度在5m以内不加支撑的边坡，其边坡坡度应符合表22土的类别边坡坡度（高宽）坡顶无荷载坡顶有静载坡顶有动载中密的砂土11.0011.2511.50中密的碎石类土(填充物为砂土)10.7511.0011.25中密的碎石类土(填充物为砂土)10.5010.6710.75硬塑的轻亚粘土10.6710.7511.00硬塑的亚粘土、粘土10.3310.5010.67老黄土10.1010.2510.33软土（经井点降水后）11.00五、施工注意事项避免工程质量通病基坑开挖，在有水平标准严格控制基底的标高，标桩间的距离3m，以防基底超挖。
在软土地层开挖桩基承台基坑时，应按工程桩施工顺序流水作业，以保证桩身强度达到70%以上时才开挖基坑。
挖方要对称进行，高差不应超过0.8m，防止软土滑陷而发生桩身位移。
在地下水位以下挖土，必须有措施、有方案。
地质资料反映有细砂粉土、中粗砂层的工程项目，必须有截水、降水等有效防止流砂的措施。
主要安全技术措施夜间施工时，施工现场应有足够照明设施，在危险地段设置明显的警示标志和护栏。
电缆沟工程施工设计方案
xxxxxxxxxx （一期）高低压电力安装工程施工组织设计编制:审批:审核:xxxxxxxx电力建设有限有公司2012年9月------------------ 目录------------------ 一编制说明 (3)、1、编制依据 (4)2、编制原则 (4)3、工程技术规 (4)二、工程概况 (3)「工程位置及围 (4)2、工期要求 (4)三、主要施工方法 (5)「电缆沟工艺流程图 (5)2、电缆沟施工 (6)3、雨水天施工措施 (7)4、人员计划安排 (8)5、质量保证措施 (9)6、确保安全技术生产措施 (10)7、确保工期技术组织措施 (11)8、确保文明施工的组织措施 (14)第一章编制说明第一节编制依据1.1《xxxxxxxxx (一期)高低压电力安装工程》设计图纸；1.2目前所掌握的情况和资料；1.3适用于本工程的各种施工规；1.4我单位从事电缆沟及类似工程的建设经验。
第二节编制原则2.1在充分理解设计文件的基础上，采用先进、合理、经济、可行的施工方案。
2.2在施工组织中体现环保意识，保护环境，做到安全文明施工。
2.3施工工艺与施工规、设计要求等相符，并力求达到完善。
2.4施工任务划分合理，施工进度安排符合实际情况。
2.5采用先进、配套的施工设备和技术，确保工程质量和工期。
2.6针对本工程的地质情况和气候特征，优化施工方案。
第三节工程技术规本工程中将严格按照现行施工验收规进行施工。
3.1《砌体工程施工及验收规》(GB50203—2002)3.2《砌体工程现场检测技术标准》(GB/T50315-2000)3.3《砼结构工程施工质量验收条文说明》(GB50204-2002)3.4《市政排水工程质量检验评定标准》(CJJ3 — 90)；第二章工程概况第一节工程位置及围本工程位于xxxxxxxxx城，电源由10kVxxx路7号分支箱引出，电缆沟总长1660m，电缆排管940m,砖砌人孔井53个。
T-01 通信施工图设计说明
通信施工图设计说明一、工程概况本次设计的XX县XX街南段道路工程为XX街全线的一部分，北端与已建成的XX街、滨河路相接；南端止于长安大道。
本项目是XX县南阳安置点片区主要城市道路，全长0.582公里。
本册为通信部分施工图设计文件。
二、设计依据及规范2.1上阶段初步设计审查批复执行情况上阶段初步设计审查无意见。
2.2主要规范及规程(1)建设方与我院签定的设计合同及委托书。
(2)我院道路部分的施工图设计文件。
(3) 综合管网方案平面图和标准横断面；(4)《地下通信线缆敷设》图集（05X101-2）；(5)《通信管道人孔和管块组群图集》（YDJ-101）；(6)《城市地下通信塑料管道设计规范》（ CECS 165-2004）；(7)《通信管道与通信工程设计规范》（GB50373-2006）；(8)《本地通信线路工程设计规范》（ YD 5137－2005）；(9)《城市工程管线综合规划规范》（ GB 50289-98）；(10)根据道路设计路面高程为水准点。
(三)、设计范围1、本设计为综合管网的通信管廊单项施工设计图。
2、本通信设计为通信土建部分设计，不包括通信电缆的敷设。
四、通信管道建设说明1、通信管道容量设计依据(1)根据设计方案本工程沿道路人行道新建通信管道12孔，地块过街设置9孔，通信管道孔数的确定根据当地各管线单位意见和建设远期规划容量和当地各通信营运商的发展需要，由建设单位经征求各方意见共同确定，并按实际需求容量进行孔数的变动，如需变动，请及时与我院联系。
通信管网的容量及蜂管和PVC波纹管比例，需经管线单位和规划部门同意审批后方可实施。
(2)通信塑料管道的远期规划容量(管孔需要量)应根据业务预测和具体情况分析确定各段管道的孔数，加适量备用管孔，并按每条电(光)缆占用一孔，分别计算确定。
(3)通信管道宜建设在人行道下，如在人行道下无法建设，可建设在慢车道下，不宜建筑在快车道下。
(4)在终期管孔容量过大的宽阔道路上，当规划道路两侧红线之间的距离等于或大于40m时，应在道路两侧修建通信管道或电缆通道，当小于40m时，通信管道应建在用户较多的一侧或根据具体情况建设。
电缆沟施工方案
1.工程概况本工程为220KV双山变电站电缆沟工程,电缆沟共有六种, 分别为: 400×350电缆沟131米；850×700电缆沟30米；600×500电缆沟10米；1000×1400电缆沟61米；1100×1250电缆沟177米；1600×1250电缆沟32米。
电缆沟长度共计441米。
电缆沟为钢筋混凝土电缆沟, 电缆沟盖板在角钢与钢筋焊接完成后, 整体镀锌防腐, 电缆沟交叉处所埋支承盖板用型钢要镀锌后再预埋, 电缆沟两侧预埋通长角钢及锚筋亦要焊接镀锌后再行施工。
电缆沟垫层为100mmC10砼,基础底板为C20砼, 沟底和沟壁采用C25混凝土。
电缆沟侧壁内、外两侧、沟底内侧均采用1: 2水泥砂浆加5%防水剂, 抹面20厚。
2.施工准备2.1现场准备2.1.1 工程开工前, 先由测量人员根据站区控制桩布设控制桩点, 所有控制桩都用混凝土进行加固围护, 如有必要, 还应用围栏围护。
2.1.2 土方工程开工前, 根据施工图纸及轴线桩测放基槽开挖线。
土方开挖要注意不能让弃土掩盖控制桩及轴线桩。
由于本工程为新建工程, 场地高低不平, 为保证能洒出开挖边线, 应先用人工对场地周围进行平整。
技术准备2.1.3组织有关技术人员熟悉图纸, 了解各部分尺寸, 制定相应的施工工序。
了解施工现场状况, 布置施工平面。
2.1.4根据进度计划编制材料进场计划, 组织施工力量, 做好材料、成品、半成品的加工订货及进场工作。
2.1.5施工前做好各级技术交底, 尤其是对工程的特殊性及技术质量要求要详细交底, 做到人人心中有数, 严格按图纸及规范要求施工。
3. 施工平面布置本工程施工现场较为平坦, 但用地不宽畅, 仅有零星小空地可以利用。
4. 施工顺序及施工计划本工程施工工期较紧, 拟采取如下施工顺序。
定位放线→基槽开挖→基础垫层浇筑→基础底板浇筑→沟壁砼浇筑→砼压顶→内外抹灰→盖板制作与安装。
10kV电缆工程设计及施工要点之电缆沟
10kV电缆工程设计及施工要点之电缆沟1 适用范围本节适用于10kV电缆工程的砖砌电缆沟施工。
2 设计要求2.1 成品工艺要求符合设计要求，平直美观。
盖板安装板缝紧密平直，无明显进水；沟底排水畅通，无明显积水。
2.2 设计要求内容（1）电缆壕沟严禁平行设置于管道的正上方或正下方，严禁热力管道、有易燃气体或易燃液体管道穿越。
（2）电缆路径的上下左右转向部位，均应满足电缆允许弯曲半径要求。
如下表所示。
表2-1 电缆敷设允许最小弯曲半径电缆类型最小弯曲半径单芯多芯交联聚乙烯绝缘电缆12D 10D注1: D表示电缆外径；注2: 电缆截面宜按以下数值选用：300,240,150,120,70mm2。
（3）沟体的开挖深度，应按设计要求执行。
开挖施工中不得超挖，如发生超挖，应用石粉回填夯实至设计深度。
（4）沟体开挖后，应按现场的土质的坚实情况进行必要的沟底夯实及沟底平整。
（5）沟底捣制C15混凝土垫层，垫层厚度为100mm。
捣制混凝土垫层要平直，浇灌过程中用平板振动器震捣。
（6）当电缆沟出现高差时，需进行放坡处理，坡度不宜大于15°。
（7）电缆沟低于地下水位、电缆沟与工业水管沟并行邻近，宜加强电缆构筑物防水处理，且两者净距不少于0.5m。
（8）电缆沟与工业水管沟交叉时，电缆沟宜位于工业水管沟的上方。
（9）电缆沟宜每隔10m设置自然集水口一个, 电缆构筑物应实现排水畅通，电缆沟纵向排水坡不小于0.5%，必要时应实施机械排水。
集水口采用PVC管，管内充满粗砂。
（10）砖砌电缆沟沟壁砖砌灰缝必须饱满，砂浆强度达到设计强度的70％后才允许砂浆抹面。
电缆沟长度超过30米时，砌体及压梁应设置伸缩缝。
内壁及沟底用1:2水泥防水砂浆（掺5％水泥重量防水剂）批挡抹面15厚，宜分两层抹面并压光。
（11）电缆沟质量要求见表2-2。
表2-2电缆沟允许最大偏差（mm）项目允许最大偏差电缆沟中心线偏差（每段或每50m）10平整度偏差 3沟顶及埋件水平偏差 3沟壁截面尺寸偏差 5（12）砖砌电缆沟设C25混凝土压顶，压角采用L50X5角钢。
电缆沟施工方案-详细全面附图
电缆沟施工方案编制单位：编制时间：一、工程概况XXX标准路幅宽度为40m 全长约为1170m，10KV 电缆沟的排管长度约为1764m（包括横穿管及支沟长度）。
工作内容包括挖填土方、沟管浇捣铺设、电缆井浇筑预埋等。
二、施工准备1.工程开工前，先由测量人员根据站区控制桩布设控制桩点，所有控制桩都用混凝土进行加固围护，如有必要，还应用围栏围护。
2.土方工程开工前，根据施工图纸及轴线桩测放基槽开挖线。
由于本工程为新建工程，场地高低不平，为保证能洒出开挖边线，应先用人工对场地周围进行平整。
3.根据进度计划编制材料进场计划，组织施工力量，做好材料、成品、半成品的加工订货及进场工作。
4.施工前做好各级技术交底，尤其是对工程的特殊性及技术质量要求要详细交底，做到人人心中有数，严格按图纸及规范要求施工。
5.现场三通一平工作已经完成，各种施工准备工作已经完成，现场已基本具备开工条件。
三、施工顺序钢筋混凝土电缆沟施工基础部分：定位放线→挖土→人工清槽→测量放线→垫层混凝土浇筑→底板防水层施工→底板钢筋绑扎→底板混凝土浇筑→底板混凝土养护→侧壁定位放线→侧壁钢筋绑扎→满堂脚手架搭设→侧壁（及顶板）模板安装加固→（顶板钢筋绑扎）→混凝土浇筑→模板拆除→电缆沟身防水施工→回填土→竣工清理四、主要施工方法1. 土方工程（1）挖方根据开挖深度，开槽放坡开挖，坡度系数1:2.5 ，以确保施工安全。
沟槽开挖采用挖掘机，由施工员用水准仪随时抄平,放出距坑底20cm 的水平桩，每隔2.5米打一个钢筋头，人工再根据水平桩铲平设计底标高，修整槽底，清挖的土随挖机挖出。
以确保槽底土壤不被扰动或破坏。
挖出的土应随水电处场面土方及时运走，无法运走应堆放在离基坑5米以外堆放，土不宜堆得过高，用推土机及时碾平压实。
基底每边加宽30cm 的施工工作面进行开挖。
基坑经建设、监理、甲方验收后，方可进行下一步施工。
(2）填方回填的土方用挖机运至基坑边，由于汽车及压路机不能进入基坑内，人工运土方到基坑内进行平整，采用打夯机进行分层夯实。
电缆沟施工组织设计
电缆沟施工组织设计一、项目概况本项目地区的电缆改造工程，主要包括铺设电缆沟和埋设电缆。
项目总长度约为10公里，涉及的电缆种类较多，包括低压电缆、中压电缆和高压电缆。
施工区域主要为市区，部分为郊区。
二、施工组织设计目标1.确保施工质量，达到设计要求；2.保证施工期限，按照合同约定完成工程；3.务求经济合理，合理安排人力、设备和物资；4.保障安全环保，规范施工过程，减少事故发生。
三、施工组织设计方案1.项目管理层项目管理层由项目经理、工程技术员和安全员组成，负责制定和调整施工进度计划、跟踪和控制施工进度及质量，负责协调和解决项目过程中可能出现的问题和难题，同时保证施工过程安全环保。
2.施工人员施工人员包括工程队长、技术工人和普通工人。
他们将负责具体的施工任务，包括开挖电缆沟、埋设电缆、连接电缆和回填土方面的工作。
为保证施工质量，施工人员需具有相关的工作经验和技术能力。
3.设备与机械施工中需要使用各种设备和机械，包括挖掘机、铲车、起重机等。
这些机械的选用应根据施工工程的具体情况和需求，确保施工进度和质量。
4.施工过程安排（1）工程前期准备：包括组织项目管理层，制定施工进度计划，准备施工材料和设备等；（2）开挖电缆沟：按照设计要求和施工图纸，确定电缆沟的位置和宽度，使用挖掘机进行开挖；（3）埋设电缆：按照施工图纸和设计要求，将电缆进行逐段埋设，包括定位、敷设和保护等步骤；（4）连接电缆：根据电缆连接图纸，进行电缆的连接和绝缘处理；（5）回填土：将开挖的电缆沟进行回填，保证地面平整和稳固。
5.安全环保措施施工过程中应加强安全教育和培训，确保施工人员具备安全意识和操作技能。
同时，配备必要的安全设备，如安全帽、防护眼镜等，确保施工人员的人身安全。
在施工中，对现场周边环境进行保护，避免对周边环境造成污染。
6.质量控制施工人员应按照设计要求和施工图纸进行操作，确保施工质量。
在施工中，对关键节点进行检查和验收，以确保施工质量符合标准要求。
电缆及电缆沟施工规范、施工方案
直埋电缆线路工艺标准一、总则1。
1目的：为使电缆线路分项工程施工作业规范化，促进施工技术进步，确保施工质量,制定本施工工艺标准.1.2适用范围:本工艺标准适用于工业与民用建筑安装工程中的建筑电气分部电缆线路分项工程施工作业，对于特定场所施工作业有特殊专业要求的应按规定进行.1.3施工作业条件1。
3。
1和分项工程相关的施工技术文件应齐全有效，如施工图、图纸会审纪要、施工组织设计、质量计划、工艺评定标准，及相关技术标准、规范、标准图等.1。
3.2参与施工的作业人员应具备相应的施工技术资质，需要时应安排对该项施工作业的适应性培训,考核合格者才能准许上岗作业。
1.3.3本项施工作业应使用的机具性能必须满足施工特性需要，且操作安全可靠,用于检测的计量器具量程、精确度应符合测量对象的要求，且在规定的有规检定周期内。
1.3。
4施工环境(1）直埋电缆沟按施工图控好，其深度应满足规范要求，底砂铺好,沟内无杂物。
（2）电缆敷设宜选择无雨天气下进行，气温宜在0℃以上。
2、操作工艺2。
1工艺流程图2。
2工艺流程细则2。
2。
1准备工作(1）对用于施工项目的电缆进行详细检查，其型号、电压、规格等应与施工图设计相符；电缆外观应无扭曲、坏损及漏油、渗油现象。
(2）电缆应进行绝缘电阻检测或耐压试验。
a、1KV及以下电缆，用1000V兆欧表测其线间及对地的绝缘电阻应不低于10MΩ.b、6-10KV电缆应经检测绝缘电阻、直流耐压和泄漏试验，试验标准应符合国家标准规定。
c、油纸绝缘电缆,测试不合格者，应检查芯线是否受潮，如受潮,可锯掉一段再测试，直到合格为止.检查方法是：将芯线绝缘纸剥下一块，用火点着，如发出叭叭声，即电缆已受潮。
d、电缆测试完毕,油纸绝缘电缆应立即用焊料（铅锡合金)将电缆端头封好，其它电缆应用橡塑材料封头。
(3）按设计和实际路径计算每根电缆的长度,合理安排每盘电缆，减少电缆接头.（4)电缆线路所需敷设的电缆保护管应加工好并放置现场。
电缆沟及电缆井的工程施工设计方案
电缆沟及电缆井的施工方案一、编制依据及原则1.编制依据（1）《建筑地基基础设计规范》GB50007-2002；（2）《混凝土结构设计规范》（GB50010-2010）（3）《建筑抗震设计规范》（GB50011-2010) （4）《构筑物抗震设计规范》 GB50191-93（5）《建筑地基处理技术规范》（JGJ 79-2002）（6）《35Kv及以下电缆敷设图集》（94D101-5）（7）我单位进一步现场踏勘所掌握的情况和资料；（8）招标文件规定的适用于本工程的各种施工规范；二、工程概况1.工程简介：施工数量表：4.工程投入的主要物资测量控制是施工的根本，因此我们将根据《工程测量规范》和甲方、监理机构所提交的坐标点、高程点、《平面布置图》进行施工控制网测量。
对甲方、监理机构所提交的坐标点、高程点位进行复测，并对场区内的现状地面标高进行统一复测，建立场区平面控制网，绘制控制网桩位图，施工控制网桩位及测量资料须经各方审定签认后方可实施。
3.电缆沟施工准备1.沟槽开挖本工程现场土质情况较好，采取人工配合机械严格按施工设计边坡进行，边坡为1：0.3，沟槽两侧留0.3m的操作面宽。
若遇到周边环境较差不适合机械开挖的段面，采用人工进行开挖。
在开挖过程中将开挖出的余土就近堆放，但堆放点距沟槽边不少于5米。
沟底应按千分之三设置纵坡，每50米设置设置φ500深0.5米的集水井，沟槽开挖过程中及结构施工中，均应进行临时施工排水，用水泵将集水抽排至施工范围外的排水系统，保持管道施工在无水条件下进行。
电缆沟施工后沟槽不得长期停置，应及时回填以保证沟槽回填的质量。
在施工管道时，开挖到设计标高，请设计人员、监理、业主现场验槽后，确保电缆沟基础达到设计要求。
2.基坑围护电缆沟井四面采用放坡形式，并采用砂浆护坡，坡比为1:0.5。
3.定位放线和沟槽开挖1.根据设计总平面图布置的电缆沟坐标，利用已建立的全站平面及高程控制网用全站仪进行投、分点定位并放出基坑开挖灰线和平面坐标轴线控制桩并兼作高程控制点（标出高程读数）。
电缆沟工程施工方案设计1
第一章编制说明第一节编制依据1.1 我单位进一步现场踏勘所掌握的情况和资料；1.2 招标文件规定的适用于本工程的各种施工规范；1.3 我单位现有的施工技术、管理水平和机械设备配备能力及从事道路排水工程建设的经验。
第二节编制原则2.1在充分理解招标文件的基础上，采用先进、合理、经济、可行的施工方案。
2.2在施工组织中体现环保意识，保护环境，并有较周密的环保措施。
2.3施工工艺与施工规范、设计要求及招标文件要求相符，并力求达至U 完善。
2.4施工任务划分合理，施工进度安排符合实际情况。
2.5采用先进、配套的施工设备和技术，确保工程质量和工期。
2.6针对本工程的地质情况和气候特征，有目的地优选施工方案。
第三节工程技术规范本工程中将严格按照现行施工验收规范进行施工。
3.1 《砌体工程施工及验收规范》(GB5020—2002)3.2 《砌体工程现场检测技术标准》(GB/T50315-2000)3.3 《砼结构工程施工质量验收条文说明》(GB50204-20023.4 《市政排水工程质量检验评定标准》(CJJ3 —90);第二章工程概况第一节工程位置及范围本工程位于XX市黄金大道北侧，此次业主招标的范围为黄金大道北侧的强电电缆沟工程，具体内容为：电缆沟长5.1公里，电缆井18 座及施工过程中的三通一平。
第二节工程施工条件目前，施工现场的三通一平工作尚未进行，场外道路已接通，目前整个施工场地的水、电、交通及通讯条件均需要施工单位自行接通，才能满足施工需求。
第三节主要工程数量表第四节工程工期业主要求本工程的总工期为90天，但根据本工程的现场实际情况结合我公司的“集中优势兵力，打歼灭战”的战略思路，将本工程的实际工期控制在72天内完成，比业主指定工期提前18天完成。
若未能按期完工，每延误一天按中标价的0.1%进行处罚。
第三章主要施工方法第一节主要项目的施工流程图电缆沟、电缆井施工第二节工程测量测量控制是施工的根本，因此我们将根据《工程测量规范》和甲方、监理机构所提交的坐标点、高程点、《平面布置图》进行施工控制网测量。
电缆沟施工组织设计
电缆沟施工组织设计一、引言随着现代电力系统的不断发展，电缆沟作为电力设施的重要组成部分，其施工质量和安全性越来越受到。
因此，制定一份全面的电缆沟施工组织设计，以确保施工过程的高效、安全、有序，成为当前的重要任务。
二、电缆沟施工组织设计的目标1、优化施工流程，提高施工效率。
2、确保施工安全，降低事故风险。
3、合理安排资源，降低施工成本。
4、保证施工质量，满足设计要求。
三、电缆沟施工组织设计的具体内容1、施工前准备（1）设计图纸的审核与理解：对电缆沟的设计图纸进行详细审核，充分理解设计意图，确保施工符合设计要求。
（2）现场勘查与风险评估：对施工场地进行实地勘查，了解现场环境，评估施工风险，制定相应的安全措施。
（3）施工团队的组建：选择有经验的施工队伍，确保施工质量。
（4）施工设备的准备：确保施工设备完好，做好设备的维护和检修。
（5）安全培训与技术交底：对施工人员进行安全培训，明确操作规程，确保施工安全。
2、施工过程组织（1）土方开挖：根据设计图纸，确定电缆沟的位置和深度，进行土方开挖。
（2）基础处理：对开挖后的基础进行处理，如夯实、平整等。
（3）电缆沟制作：按照设计要求，制作电缆沟的形状和尺寸。
（4）电缆敷设：将电缆按照设计要求敷设在电缆沟内。
（5）盖板安装：安装电缆沟的盖板，防止人员和物体掉入电缆沟内。
（6）回填土方：回填电缆沟周围的土方，恢复地面原状。
（7）质量检验：对电缆沟的施工质量进行检验，确保符合设计要求。
3、施工后的工作（1）清理现场：对施工现场进行清理，保持环境整洁。
（2）资料整理：整理施工过程中的各种资料，包括图纸、施工记录、检验报告等。
（3）验收准备：准备好验收所需的资料和设备，配合甲方进行验收工作。
（4）保修维护：对验收合格的电缆沟进行保修维护，保证其正常运行。
四、结论电缆沟施工组织设计是电力设施建设过程中不可或缺的一环。
通过科学合理的组织设计，可以有效地提高施工效率、确保施工安全、降低施工成本、保证施工质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.1.9电缆沟人孔采用M7.5水泥砂浆砖（MU15）砌体及成品电力井座、井盖。
4.1.10本设计电力电缆沟及通信管道设施设计根据控规确定，云蓬坡路西段道路和广场路道路采用1.0m×1.0m(净空)电缆沟，高寺路北段道路采用1.2m×1.2m(净空)的电缆沟。本设计通信管孔统一采用16孔，管孔具体排列可根据实际要求做调整。
三、工程概况
3.1工程基本情况
本项目是位于荣昌黄金坡组团的新建道路工程：
1）云蓬坡路西段道路为东西走向，道路起点与高寺路北段起点相接，终点与站前广场相接，道路以南为站前广场客运车场，道路全长346.963米，道路等级为城市支路，设计车速为20km/h。
2）高寺路北段道路为南北走向，北起云蓬坡路西段，南至站前广场，道路以东为站前广场和城市广场，道路全长268.683米，道路等级为城市次干道，设计车速为30km/h。
4.3.1云蓬坡路西段在交叉口附近桩号K0+030处设置过街管涵、高寺路北段分别在交叉口附近桩号K0+040和K0+225两处设置过街管涵、广场路分别在交叉口附近桩号K0+050和K0+705两处设置过街管涵。
4.3.2过街预埋管沟敷设于车行道下，两端各伸出，预埋管敷设于雨水管道之上，埋深根据该处雨水管道埋深情况现场确定。如覆土小于0.7m，应采用混凝土满包，做法参照全包混凝土基础大样图。预埋过街管应做好地面标记和施工记录，以便今后查找。
4.1.3电缆沟通长敷设镀锌扁钢作为接地干线，与电缆井、电缆沟接地极连接，要求接地电阻不大于4欧姆，不能满足要求时应增设角钢接地极。
4.1.4电缆沟内按道路自然坡度组织排水，电缆沟纵向排水坡度不小于0.5%。沟内每隔50米设一集水坑（300x300x300），集水坑内设一根Φ100PVC管就近排入附近雨水井口。
1.2.10根据道路设计路面高程为水准点
1.3设计基础资料、工程资料
1.3.1业主方提供的设计任务书
1.3.2道路专业提供的相关设计图纸
1.4对初步设计评审意见执行情况说明
初步设计的批复
执行情况
1、GG-24图玻璃钢电缆支架强度选用较高型，便于电缆安装敷设时由于电缆支架强度不够被拉塌（特别是大电力电缆施工），便于提高使用年限。
4.2.1云蓬坡路西段、高寺路北段、广场路三条道路沿道路左侧人行道布置18孔通信走廊（七孔梅花管6孔，波纹管12孔），位置详见综合管网标准横断面设计图。
4.2.2通信管道采用Φ110波纹管和Φ110蜂窝管。
4.2.3通信管道人孔采用M7.5水泥砂浆砖（MU10）砌体及成品通信井座、井盖。
4.3 过街管沟
4.1.11本次设计云蓬坡路西段道路，高寺路北段道路及广场路道路均为新建道路。其中高寺路北段道路段，电缆沟和通信管道与已建黄金大道电缆沟和通信管道顺接。广场路道路段，电缆沟和通信管道与高寺路北段道路电缆沟和通信管道顺接。云蓬坡路西段道路段，电缆沟和通信管道与高寺路北段道路电缆沟和通信管道顺接。
4.2通信管道设计
五、施工要求及注意事项
5.1各种路面至西走向，道路起点与高寺路北段相接，终点与杨家冲路北段相接，道路以南为站前广场客运车场，道路全长759.256米，道路等级为城市支路，设计车速为20km/h。
3.2电缆沟/通信工程设计范围
3.2.1道路范围内的电缆沟、电缆井、通信管道、人孔等土建设施
3.2.2本设计为电力电缆、通信管道的敷设设施设计，不包含电缆与通信管道的敷设。
1.2.5《地下通信线缆敷设图集》( 05X101-2)
1.2.6《通信管道人孔和管块组群图集》(YDJ-101)
1.2.7《城市地下通信塑料管道设计规范》( CECS 165-2004)
1.2.8《通信管道与通信工程设计规范》( GB50373-2006)
1.2.9《通信管道人孔和手孔图集》(YD5178-2009)
电缆沟/通信工程施工图设计说明
一、设计依据及规范
1.1设计合同依据
我公司与业主方签订的工程设计合同
1.2采用技术规范
1.2.1《电力工程电缆设计规范》(GB50217-2007)
1.2.2《城市工程管线综合规划规范》(GB50289-98)
1.2.3《35kV及以下电缆敷设》(94D101-5)
1.2.4《电力电缆井设计与安装》(07SD101-8)
2.4满足选材优化原则。设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。
2.5满足综合协调原则。管线工程的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。
4.1.5电缆沟与排管通过电缆井连接。各种电缆井作法参见国标图集07SD101-8。制作电缆井时应参照电缆沟、排管尺寸。
4.1.6每座电缆井外侧设两根长2.5米的L50x5镀锌角钢做接地体，并用-50x6镀锌扁钢与电缆沟接地干线连接。要求接地电阻不大于4欧姆，不能满足要求时应增设角钢接地极。
4.1.7电缆沟规格：宽×高＝1.0m×1.0m。
改用复合材料电缆支架
二、电缆沟/通信工程设计原则
2.1满足需求原则。管线工程均按远期规模设计。
2.2满足接入的可能性和便利性原则。新建管线工程充分考虑区域现状及地块建设的情况，结合地块建设规划，在管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。
2.3管线工程设计注意技术性与经济性相结合的原则。
四、电缆沟/通信工程设计
4.1电缆沟设计
4.1.1电缆沟及电缆沟盖板应参照本设计大样图进行施工。如大样图未标注的内容可参照国标图集94D101-5。电缆沟入孔设计详见电缆沟入孔设计图，云蓬坡路西段、高寺路北段、广场路三条道路电缆沟均位于道路左侧人行道上，位置详见综合管网标准横断面设计图。
4.1.2电缆沟中电缆支架为复合支架，制作方法见大样图。
