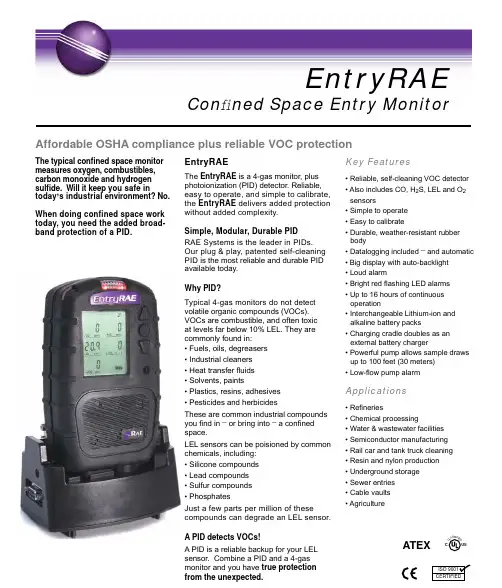

![米勒-三合一气体检测仪使用手册说明书](https://img.taocdn.com/s3/m/a6be6d5afd4ffe4733687e21af45b307e971f94a.png)
Key Features• Reliable, self-cleaning VOC detector • Also includes CO, H 2S, LEL and O 2 sensors• Simple to operate • Easy to calibrate• Durable, weather-resistant rubber body• Datalogging included _and automatic • Big display with auto-backlight • Loud alarm • Bright red fl ashing LED alarms • Up to 16 hours of continuous operation• Interchangeable Lithium-ion and alkaline battery packs• Charging cradle doubles as an external battery charger• Powerful pump allows sample draws up to 100 feet (30 meters)• Low-fl ow pump alarmApplications• Re fi neries• Chemical processing• Water & wastewater facilities • Semiconductor manufacturing • Rail car and tank truck cleaning • Resin and nylon production • Underground storage • Sewer entries • Cable vaults • AgricultureThe typical con fi ned space monitormeasures oxygen, combustibles,carbon monoxide and hydrogen sul fi de. Will it keep you safe intoday ,s industrial environment? No.When doing confined space work today, you need the added broad-band protection of a PID.EntryRAEThe EntryRAE is a 4-gas monitor, plusphotoionization (PID) detector. Reliable, easy to operate, and simple to calibrate, the EntryRAE delivers added protection without added complexity.Simple, Modular, Durable PID RAE Systems is the leader in PIDs.Our plug & play, patented self-cleaning PID is the most reliable and durable PID available today.Why PID?Typical 4-gas monitors do not detect volatile organic compounds (VOCs). VOCs are combustible, and often toxic at levels far below 10% LEL. They are commonly found in:• Fuels, oils, degreasers • Industrial cleaners • Heat transfer fl uids • Solvents, paints• Plastics, resins, adhesives • Pesticides and herbicidesThese are common industrial compoundsyou fi nd in _ or bring into _a con fi ned space.LEL sensors can be poisioned by common chemicals, including:• Silicone compounds • Lead compounds • Sulfur compounds • PhosphatesJust a few parts per million of thesecompounds can degrade an LEL sensor. A PID detects VOCs!A PID is a reliable backup for your LEL sensor. Combine a PID and a 4-gas monitor and you have true protection from the unexpected.Affordable OSHA compliance plus reliable VOC protectionEntryRAECon fined Space Entry MonitorATEXMonitor only includes:• Monitor as speci fi ed • VOC sensor (PID)• CO, H 2S, LEL and O 2 sensors• Lithium-ion rechargeable calibration adapter battery • Alkaline battery adapter • 5 external fi lters • Charging cradle- 120 V wall charger, US plug, or 230 V wall charger, Euro plug • ProRAE Studio software package • Computer interface cable- RS232 to RS232 with USB adapter • Calibration adapter • User manual • Shipping caseOptional CSK II Calibration Kit• Hard transport case with pre-cut foam • Sampling wand with 15 feet (3 meters) of self-coiling Te fl on ® tubing • Tool kit• Four-gas mix – 34L (50% LEL, 20.9% O 2, 10 ppm, H 2S, 50 ppm CO)• Isobutylene – 34L (100 ppm, balance air)• Regulators and tubingTruck Mount (Accessory)• Cradle attachment for mounting on a wall • 12 V adapterAutoRAE Docking Station (Accessory)• Automated bump test and calibration system• Drop-in, pushbutton operationEntryRAESpeci fi cations *Sensor Speci fi cationsOngoing projects to enhance our products mean that these speci fi cationsare subject to change.D I S T R I BU T E D B Y :AutoRAE Docking StationTruck MountUK Office。
漫道科技冷凝气和氢气(H2)检测仪用户手册说明书
![漫道科技冷凝气和氢气(H2)检测仪用户手册说明书](https://img.taocdn.com/s3/m/07563428ce84b9d528ea81c758f5f61fb73628e3.png)
23456Detector of refrigerant gases and hydrogen (H 2)Description of the device1. Batteries led2. Autozero led3. Activation/deactivation keyfor the audible signal4. Leds of graphic visualisation of thresholds5. On/Off key6. Sensitivity/Manual autozero key DF 110Perform a measurement• Turn on the detector pressing the “On/Off” key.When it turns on, the pre-heating phase of the sensor begins. This phase lasts 60 seconds. During this phase, all the visualisation leds of thresholds light one after the other. A few second before the end of the pre-heating phase, all the leds blinks at the same time.Before using the device, make sure with the tester that the device works correctly (see next page).• Place the probe as close as possible to the site of the suspected leak.• Slowly move the probe (approximately 2 cm/second) in the direction to the possible source of the leak.It is important to move the probe past the leak and to go back toward it. The device responds to changes in gas concentration in the air. Moving the probe allows to the device to respond properly to these changes. If gas is detected, the frequency of the beep repetition will increase as the detected gas concentration increases and the leds of graphic visualisation lights from the left (low gas concentration) to the right (high gas concentration).Manual and automatic autozero functioningThe detector performs an automatic autozero every 2 s to set its minimum threshold of detection. This autozero allows to guarantee an optimum gas detection whatever the conditions of use (contaminated environment, temperature variations,...). In case of detection, according to the amplitude of gas measurement, the automatic autozero will deactivate to guarantee a better location of the leak. It will automatically reactivate after a return to normal conditions. In case of high gas concentration with a wide contaminated area, the automatic autozero can be not enough to detect precisely the location of the leak, there will be a measurement saturation. In this case, it is possible to perform a manual autozero into the contaminated area to reset the detection and to get back to a progressive sensitivity when getting close to the leak source.To perform a manual autozero, please see next page.Setting of the sensitivityIf the gas concentration is high, press “Sens” key to set the sensitivity and like this to get a better identification of the leak source. Please see next page for the details about the three different sensitivities.Adjust the deviceAdjust the sensitivity•Press the “Sensitivity/Autozero” key to adjust the sensitivity of the device.Activate/deactivate the audible signalBy default, when starting the device, the audible signal is always active.The device is turned on.• Press key to activate the audible signal.• Press this same key to deactivate it.Perform an autozeroThe device is turned on.• Press at least 3 s the key to perform an autozero.The “Autozero” led turns on.Perform a testThe DF 110 is supplied with a tester which allows to make sure that the detector works correctly.To test:• Remove the tester cap by pulling on it.• Turn on the detector and wait the end of the pre-heating phase (60 seconds).• Put the detection probe a few centimetres above the tester. The beep frequency increases and the leds of graphic visualisation must react and lights from the left to the right. This indicates that the sensor and theelectronic of the detector work correctly.After each test, remember to put the protective cap back on the tester.Replace the tester when its green colour is no longer visible.• Unscrew the probe tip.• Remove the filter located inside.• Put a new filter.• Screw the tip on the probe.Change the filter• Remove the front part at the back of the device.• Change the old batteries by AAA LR03 1.5V batteries.• Replace the front part.Change the batteriesN T _E N – D F 110 – 07/10/22 – N o n -c o n t r a c t u a l d o c u m e n t – W e r e s e r v e t h e r i g h t t o m o d i f y t h e c h a r a c t e r i s t i c s o f o u r p r o d u c t s w i t h o u t p r i o r n o t i c e .。
发电机氢气纯度分析仪使用管理规定
![发电机氢气纯度分析仪使用管理规定](https://img.taocdn.com/s3/m/ed62eefaa8114431b80dd84a.png)
发电机氢气纯度分析仪使用管理规定该产品主要用于瓶装氢气、制氢站、氢冷发电机组氢气纯度的日常检测,是由德国HLP气体仪表公司研制而成进口组装新产品。
一、检测仪参数二、操作说明(一)、菜单介绍打开电源后,仪器会自动进入主菜单界面,在主菜单界面上共有四个子菜单选项,并且同屏显示时间及电量。
四个子菜单依次为测量数据(MEASURE),历史数据(HISTORE),设置日期(SET DATE),帮助(HELP)。
1、测量数据①在主菜单界面下,按【﹤】、【﹥】键,让光标条显示在【测量数据】上后再按【OK】键,仪器将进入测量状态。
在测量状态界面,仪器显示测量到的气体纯度值(百分含量),气体流量及当前的系统时间。
在此界面下,你可按【F2】键保存数据,按【F1】键选择测量模式。
②测量数据界面下,按【F2】键进入数据保存界面。
按【﹤】、【﹥】键可以让光标在设备编号数据上移动以确定焦点,按动【F1】、【F2】键可以改变当前值,按【▲】、【▼】键可以对输入法进行切换,共有三种输入法:(0-9)表示数值输入,(A-Z)表示大写字母输入,(a-z)表示小写字母输入。
你可以按【OK】键保存数据并返回测量状态,也可按【ESC】键退出数据保存界面回到测量状态,以取消本次操作。
2、历史数据在主菜单界面下,按【﹤】、【﹥】键,让光标条显示在【测量数据】上后再【OK】键,仪器就会显示历史数据界面。
在此界面下,仪器显示以前测量并被保存的数据。
按【▲】、【▼】、【﹤】、【﹥】键可查看各条记录。
按【F1】键可删除记录,按【ESC】键退回到主菜单界面。
3、设置日期在主菜单界面下,按【﹤】、【﹥】键,让光标条显示在【设置日期】上后再按【OK】键,仪器就会显示设置日期界面可在此界面下修改系统当前日期和时间,请输入准确的日期和时间。
按【▲】、【▼】键让光标移动至需修改选项,按【F1】、【F2】键可以增加、减少当前数值。
按【OK】键可保存设置并返回主界面,按【ESC】键不保存设置并返回主界面。
氢气检测仪使用说明书山盾科技
![氢气检测仪使用说明书山盾科技](https://img.taocdn.com/s3/m/f7c1751787c24028915fc377.png)
山盾科技Multi Pro 600氢气检测仪用户使用手册v1.0.22014-2015 山盾科技(深圳)有限公司版权所有.该文档所包含的信息为山盾科技(深圳)有限公司专有。
该文档的第一接收人可以复制该文档的全部或部分内容供内部商业活动参考使用,该完整的通知需要出现在所有的副本中。
在复制该文档的任何内容时,使用者应该同意尽一切合理的努力去防止该文档内容在未经授权的情况下使用和传播。
阅读说明用户须知非常感谢您选择使用本公司的Multi Pro 600氢气检测仪(以下简称Multi Pro 600)。
在使用本产品前,请仔细阅读本用户手册。
本手册涵盖产品使用的各项重要信息及数据,用户必须严格遵守其规定,方可保证Multi Pro 600的正常运行。
同时,相关信息可帮助用户正确使用该产品,并获得准确的分析结果,节省由于咨询等服务产生的额外成本。
注意事项本手册介绍了Multi Pro 600的具体应用,以及如何启动、操作和维护。
需特别指出的是,本手册中的警告和安全信息至关重要,能有效地避免不恰当的操作。
本手册所述产品的开发、制造、测试都把适当的安全标准放在首位。
因此,如果用户按照本手册指导进行安装、核准使用和维护,可避免因操作不当而造成的常规使用中的财产损失和人身危害。
本手册内容仅供参考,如有变更,恕不另行通知!安全事项在打开仪器外壳前,必须切断电源。
切勿擅自或任意拆卸传感器。
请在符合仪器正常运行的环境条件下使用仪器。
在仪器安装和操作的过程中请严格遵守国家相关标准要求。
公司联系方式目录阅读说明 (1)用户须知 (1)注意事项 (1)安全事项 (1)公司联系方式 (1)1 简介 (4)1.1 产品概述 (4)1.2 产品特点 (4)2 技术参数 (5)3 仪器安装 (6)3.1 安装场所 (6)3.2 仪器结构尺寸 (7)3.3 安装说明 (7)3.4 电缆选择 (7)3.5 接线方式 (8)3.5.1 接线端子图解 (8)3.5.2 3线制4-20mA接线图 (10)3.5.3 4线制4-20mA接线图 (10)3.5.4 4线制RS485信号传输接线图 (11)3.5.5 2路4-20mA信号输出接线图 (11)3.6 报警继电器接线方式 (12)4 开始监测 (12)4.1 线路检查 (12)4.2 仪器监测状态 (13)4.2.1 仪器开机自检和预热状态 (13)4.2.2 正常监测状态 (13)4.2.3 一级报警状态 (14)4.2.4 二级报警状态 (14)5 仪器操作 (15)5.1 调零 (15)5.2 标定 (16)5.3 参数设置 (17)6 仪器维护 (17)6.1 传感器使用寿命 (17)6.2 传感器更换 (17)1简介1.1产品概述Multi Pro 600系列氢气检测仪可以24小时实时采集现场所测气体的浓度,并判断是否超过报警阈值,根据判断结果执行对应报警动作,同时将采集的数据和报警信息传送至气体报警控制器,能在各个工业领域起到在线监测和记录的作用。
氢气纯度分析仪技术资料
![氢气纯度分析仪技术资料](https://img.taocdn.com/s3/m/e8c142a3941ea76e58fa0496.png)
氢气纯度分析仪技术资料一、仪器简介氢气纯度分析仪(采用目前帶溫度补偿的微型热导池,应用嵌入式微机技术,是一款高精度智能化的检测仪器。
适用于电力、铁路、冶金和石化等行业。
二、功能概述便携式氢气纯度分析仪是测试氢气纯度的专用仪器。
该仪器测试精度高,使用方便,专业用于电厂氢冷发电机及制氢站氢气纯度日常检测,也可用于氢冷发电机开机、停机时氢气置换过程的监测。
仪器采用充电电池供电,体积小,重量轻,操作简单,反应迅速,读数稳定,仪器测试精度优于0.1%。
采用热导法检测H2纯度,很多产品都存在温漂问题(即在不同环境温度下检测同一气体其结果相差很大),这样的测试数据存在很大误差。
我公司科研人员积极探索,艰苦攻关,终于解决了这一难题。
DB-610PH型氢气纯度分析仪不受环境温度影响,精度更高,稳定性更好传感器全部采用进口专用的传感器,长寿命设计,保证了测量结果的准确性和重现性。
三、主要特点独特的超大真彩触摸液晶屏显示,分辨率800×480带曲线及数字两种显示测量数据带自动保存,及手动保存,可自由输入测量编号数据保存量大于10000条带多种方式历史数据查询内置多点校准及数据补尝功能湿度、纯度及环境温、湿度同时测量内置时钟显示及电量指示长寿命探测组件精确高,重复性好测量结果不受环境温度影响内置电子质量流量计,带流量指示轻巧便携容易使用锂离子电池供电,交直流两用配有专用防震箱,适合山路运输以及野外作业。
四、技术指标测量范围:纯度:空气中的H2含量(80~100%)测量精度±0.1%分辨率:0.01%CO2(N2)中的H2含量(0~100%)测量精度±0.2%分辨率:0.01%CO2(N2)中的空气含量(0~100%)测量精度±0.5%分辨率:0.01%氧气(可选):量程:0~10% 精度:±0.1%测量时间:约3分钟取样:快速接头,加长聚四氟乙烯管,内置电子流量计取样流量:0.1~0.3 l/min工作电源:交直流两用,锂电池可连续工作5小时,过充保护工作温度:-20℃~50℃电源:交直流两用;充满电一次可连续工作8小时,交流:220V/50Hz;显示:超大真彩触摸液晶屏显示,分辨率800×480;输入方式:高灵敏度触摸屏输出接口: USB及RS232C;测量单元:配有现场连接的ø6、ø8硅胶软管,方便现场连接,也可以根据特殊需求提供其他连接管存储方式:具有超过1万条数据的存储容量,具有分时自动存储功能,亦可手动存储当前测试数据重量:,3.0kg。
北京东方吉华 固定式氢气检测仪 说明书
![北京东方吉华 固定式氢气检测仪 说明书](https://img.taocdn.com/s3/m/50f830e905a1b0717fd5360cba1aa81144318f7d.png)
气检测仪固定式氢固定式氢气检测仪固定式氢气检测仪主要由报警控制主机和氢气检测探头组成。
报警控制主机有开关量输出并可选通讯接口,可以外接声光报警器或启动控制设备,也可以与上位机通讯。
报警控制主机可接收检测探头的信号,当测量值达到设定的报警值时,控制主机发出声、光报警,同时输出控制信号(开关量接点输出),提示操作人员及时采取安全处理措施,或自动启动事先连接的控制设备,以保障安全生产。
Jh系列报警主机适用于各种工业报警控制,壁挂式安装,安装简单、操作方便,工作状态稳定、测量精度高。
一、报警控制主机功能及参数�接收标准信号:4-20mA,二线或三线制探头均可,可为探头提供24V供电;�可选1,2,4,8四种通道数的主机:每通道接一个探头,定货时说明通道数;�报警点及全部参数可按键设定;�每个通道带有两个报警输出;开关量无源触点输出220V AC,2A�可设定低限、高限二级报警,或上限、下限报警,具延时报警功能(部分型号);�主机可以对检测探头的数据进行修正,可远程调零点;�可选RS485/232通讯功能,并进行实时监控和通讯。
�工作电压220V AC�温度范围:0~70℃�湿度范围:10~90%RH(非凝结)�精度:0.2%F.s (单通道为:0.5%F.s )�安装方式:壁挂式安装�重量:约1.2kg (单/双通道)�外形尺寸:200X200X80mm 二、氢气探头功能参数三、使用说明将氢气检测探头安装于需要监测的地点,可以多点监控,通过二芯屏蔽电缆接入主机,接线时按说明书或示意图中说明,按颜色对接即可。
主机安装于中控室等安全场合,根据需要安装声光报警器、排风扇等设备。
当氢气浓度超出预设报警点时,系统发出声光报警,同时启动排风扇等设备。
一般在设备出厂时,量程、报警点等全部参数都已经按用户要求或相关标准设置完毕,用户在固定和接线之后,即可通电测试。
注:1、现场可配带数字显示的氢气检测探头或进口的氢气检测探头。
氢气检测仪使用说明书-山盾科技
![氢气检测仪使用说明书-山盾科技](https://img.taocdn.com/s3/m/d100547af46527d3240ce0f9.png)
山盾科技Multi Pro 600氢气检测仪用户使用手册v1.0.22014-2015 山盾科技(深圳)有限公司版权所有.该文档所包含的信息为山盾科技(深圳)有限公司专有。
该文档的第一接收人可以复制该文档的全部或部分内容供内部商业活动参考使用,该完整的通知需要出现在所有的副本中。
在复制该文档的任何内容时,使用者应该同意尽一切合理的努力去防止该文档内容在未经授权的情况下使用和传播。
阅读说明用户须知非常感谢您选择使用本公司的Multi Pro 600氢气检测仪(以下简称Multi Pro 600)。
在使用本产品前,请仔细阅读本用户手册。
本手册涵盖产品使用的各项重要信息及数据,用户必须严格遵守其规定,方可保证Multi Pro 600的正常运行。
同时,相关信息可帮助用户正确使用该产品,并获得准确的分析结果,节省由于咨询等服务产生的额外成本。
注意事项本手册介绍了Multi Pro 600的具体应用,以及如何启动、操作和维护。
需特别指出的是,本手册中的警告和安全信息至关重要,能有效地避免不恰当的操作。
本手册所述产品的开发、制造、测试都把适当的安全标准放在首位。
因此,如果用户按照本手册指导进行安装、核准使用和维护,可避免因操作不当而造成的常规使用中的财产损失和人身危害。
本手册内容仅供参考,如有变更,恕不另行通知!安全事项在打开仪器外壳前,必须切断电源。
切勿擅自或任意拆卸传感器。
请在符合仪器正常运行的环境条件下使用仪器。
在仪器安装和操作的过程中请严格遵守国家相关标准要求。
公司联系方式目录阅读说明 (1)用户须知 (1)注意事项 (1)安全事项 (1)公司联系方式 (1)1 简介 (4)1.1 产品概述 (4)1.2 产品特点 (4)2 技术参数 (5)3 仪器安装 (6)3.1 安装场所 (6)3.2 仪器结构尺寸 (7)3.3 安装说明 (7)3.4 电缆选择 (7)3.5 接线方式 (8)3.5.1 接线端子图解 (8)3.5.2 3线制4-20mA接线图 (10)3.5.3 4线制4-20mA接线图 (10)3.5.4 4线制RS485信号传输接线图 (11)3.5.5 2路4-20mA信号输出接线图 (11)3.6 报警继电器接线方式 (12)4 开始监测 (12)4.1 线路检查 (12)4.2 仪器监测状态 (13)4.2.1 仪器开机自检和预热状态 (13)4.2.2 正常监测状态 (13)4.2.3 一级报警状态 (14)4.2.4 二级报警状态 (14)5 仪器操作 (15)5.1 调零 (15)5.2 标定 (16)5.3 参数设置 (17)6 仪器维护 (17)6.1 传感器使用寿命 (17)6.2 传感器更换 (17)1简介1.1产品概述Multi Pro 600系列氢气检测仪可以24小时实时采集现场所测气体的浓度,并判断是否超过报警阈值,根据判断结果执行对应报警动作,同时将采集的数据和报警信息传送至气体报警控制器,能在各个工业领域起到在线监测和记录的作用。
测氢仪手册-中文版
![测氢仪手册-中文版](https://img.taocdn.com/s3/m/e1d9b70d0740be1e650e9aed.png)
Analye IT ALSCAN TM手册铝液测氢仪技术规格*只有连续监控选项安装时才可用。
目录技术规格 (2)目录 (4)第一章介绍 (8)1.1ALSCAN TM应用 (8)1.2手册范围 (9)第二章安全 (10)2.1资料 (10)2.1.1 保护用地线 (10)2.1.2 操作ALSCAN TM之前 (10)2.1.3主要的供电要求 (10)2.1.4保险丝类型 (10)2.1.5主要电源的接线 (10)2.1.5操作环境 (11)2.2指示 (11)2.3标识 (12)第三章操作原理 (13)3.1铝熔体内氢的由来 (13)3.2氢-铝系统 (13)3.3S IEVERT规律 (14)3.4测量的原理 (17)第四章设备描述 (19)4.1设备描述 (19)4.1.1 测氢仪 (19)4.1.1.1 循环管路 (19)4.1.1.2 气源 (20)4.1.1.3 电路 (21)4.1.1.4 隐藏控制 (22)4.1.1.5 热敏打印机 (23)4.1.2 探头 (25)4.1.3 系统动态:氢含量的确定 (26)4.2探头失效监测和氢含量超标报警组件 (28)4.2.1 探头失效监测 (28)4.2.1.1 如何选择探头失效监测 (29)4.2.1.2 氢含量报警 (29)4.2.1.3 热电偶干扰过滤 (31)4.3连续监控选项 (32)4.3.1 计算绝对湿度 (33)4.3.2 计算来自周围空气中的湿气含量计算氢含量 (34)4.4.1 错误信息 (36)4.4.2 警告信息 (39)第五章软件描述 (43)5.1软件的安装 (43)5.2主要窗口 (44)5.2.1 测验和文件明细 (45)5.2.2 被选定测试的数字数据 (45)5.2.3 一般和故障维护参数 (46)5.2.4 错误警告 (48)5.2.5 主要按钮和仪器状态 (48)5.2.6 图形数据 (49)5.3菜单功能 (52)5.3 菜单功能 (52)5.3.1 文件菜单的功能 (52)5.3.1.1 Move files...移动文件. (52)5.3.1.2 Print Test... 打印测试. (53)5.3.1.3 P rint Derectory...打印目录 .. (53)5.3.1.4 Test Label...测试标识 . (53)5.3.1.5 Comments...注释 (53)5.3.1.6 Exit退出 (54)5.3.2 仪器菜单功能 (54)5.3.2.1 Start Test/Stop Test...开始和终止测试 .. (54)5.3.2.2 Change Unit Parameters...改变仪器参数 . (54)5.3.2.3 Calibration...刻度、标准.. (58)5.3.2.4 Calibration file刻度文件 (59)5.3.2.5 Load Firmware to Unit装载仪器固件 (59)5.3.2.6 Transfer from Unit Memory to Computer...传输内存数据到计算机. (62)5.3.3.1 Chart Parameter...图表参数. (64)5.3.3.2 Password Protection密码保护 (65)5.3.3.3 Preference...优先选择. (65)5.3.4 帮助菜单功能 (66)5.4S TARTING A MEASUREMENT...启动测量 (67)5.5R EVIEWING DA TA...查看数据 (67)5.6一台电脑连接两台分析仪 (67)5.7测试数据文件的格式 (68)5.7.1 旧版测试数据文件的格式 (73)5.7.1.1 读取旧的文件 (73)5.7.1.2 修改旧的文件 (73)5.8如何安装新版本的软件 (76)5.8.1 保存ALSCAN TM刻度 (76)5.8.2 新软件的安装 (77)5.8.3 安装ALSCAN TM新固件 (77)5.8.4 仪器装载刻度文件 (82)6.1探头臂的安装 (84)6.2气瓶压力和吹气压力 (84)6.2.1 对可充气罐进行充气 (84)6.2.2 “清除”压力的调准 (85)6.3探头的安装 (86)6.4热电偶的安装 (86)6.5远程监测和连续监测的安装 (86)6.5.1 设备的安装 (87)6.5.2 电、气源 (87)6.5.2.1 电源 (87)6.5.2.2 外接氮气源 (87)6.5.3 计算机安装 (89)6.5.3.1 (计算机)通讯软件的安装 (89)6.5.4 RS422 通讯连接 (89)6.5.4.1 电缆 (89)6.5.4.2 接头和安全接地 (89)第七章系统操作 (91)7.1操作条件 (91)7.2运行模式 (91)7.2.1 只用作仪器 (91)7.2.2 ALSCAN测量后使用的电脑软件 (91)7.2.3 连续监控(ALSCAN和电脑) (92)7.2.4 多台ALSCAN与同一台电脑相连 (92)7.3仪器的操作 (92)7.3.1 模式开关在仪器上的位置 (93)7.3.1.1 RUN/NORMAL 模式 (93)7.3.1.2 ADJ模式 (93)7.3.1.3 CAL模式 (95)第八章系统应用 (96)8.1基础应用:流槽在线测量 (96)8.1.1 从零开始 (96)8.1.2 当探头已经在铝液中的时候开始测量 (98)8.2在难以触及的地方进行测量 (99)8.2.1 调整延长探头的夹持臂的形式 (99)8.2.2探头与延长臂一起移动 (99)8.2.3探头的放入 (99)8.2.3.1探头的放入深度 (99)8.2.3.2以一定的角度放入探头 (100)8.2.4避免探头悬臂暴露在高温下 (100)8.3选择最佳的探头 (100)8.3.1 用于加工合金的ALSCAN探头— P/N HME0200D (100)8.3.2 用于铸造合金的ALSCAN探头— P/N HME0300D (102)8.3.3 用于连续监控的ALSCAN探头— P/N HME1200D (103)8.4分析仪的热防护 (104)8.5检测探头故障 (104)8.6实用的提示 (107)8.6.1 改变测量的持续时间 (107)8.6.2 关闭探头移动(Probe Stirring) (107)8.6.3 放弃初始测量 (108)8.7系统存放的建议 (109)第九章维护 (110)9.1定时调整和服务 (110)9.1.1 打印机加纸 (110)9.1.2 更换过滤片和密封垫 (111)9.1.3 搅动马达基座和杆的调整 (112)9.2校准单元(HMB0600D) (113)9.2.1 泄漏检测 (113)9.2.2 流量检测 (116)9.2.3 泵压检测 (118)9.2.4 标度校验 (120)9.2.5 校准程序 (122)9.2.6 经核准的刻度 (126)9.3故障排除 (127)9.3.1 气路故障 (127)9.3.1.1 回路泄漏 (127)第一章介绍1.1 ALSCAN TM应用ALSCAN TM系统直接测量溶解在铝液里的氢含量。
发电机氢油水系统课件资料
![发电机氢油水系统课件资料](https://img.taocdn.com/s3/m/0b37ea3aff00bed5b8f31d09.png)
发电机密封油系统工作流程
在正常运行方式下,汽机来的轴承润滑油进入 密封油真空箱,经主密封油泵升压后由差压调 节阀调节至合适的压力,经滤网过滤后进入发 电机的密封瓦,其中空气侧的回油进入空气析 出箱。由于采用汽轮机润滑油这一高压油源, 空气析出箱内的油无法流入真空箱,而只能流 入汽机润滑油套装管路,回到主油箱,开始下 一个循环。密封瓦进油温度为25~50℃,密封 瓦出油温度≤70℃,密封油压大于机内氢压: 0.056±0.02MPa。
发电机密封油系统
发电机密封油系统概述
发电机转子和定子铁芯用氢气冷却, 为防止运行中氢气沿转子轴向外漏, 引起火灾或爆炸,机组配置了密封 油系统,向转轴与端盖交接处的密 封瓦循环供应高于氢压的密封油。 本机组的密封油路只有一路为单流 环式,分别进入汽轮机侧和励磁机 侧的密封瓦,经中间油孔沿轴向间 隙流向空气侧和氢气侧,形成了油 膜起到了密封润滑作用。然后分两 路(氢侧、空气侧)回油。
密封油系统主要设备
空气析出箱 发电机空侧密封油和两端盖轴承润滑油混合后排至空气 析出箱内,油中气体在此分离后经过管路排往厂外大气, 润滑油经过汽轮机轴承回油套装母管流回汽机主油箱。 空气析出箱安装位置低于氢侧回油扩大槽以确保回油通 畅。 密封油控制装置 密封油控制装置中的主要设备有2台100%容量的交流密 封油泵、1台100%容量的直流事故油泵 、1台100%容量的 再循环油泵 、真空装置、一只差压阀、两只滤油器、仪 表箱和就地仪表及管路阀门。
密封油系统运行方式
密封油系统具有四种运行方式,能保证各种工况下对 机内氢气的密封。 1)正常运行时,一台主交流密封油泵运行,油源来自 主机润滑油。 2)当两台主密封油泵均故障或交流电源失去时, 密封油经直流事故油泵打至密封瓦。 3)当交直流密封油泵均故障时,应紧急停机并排氢到 0.02~0.05MPa,直至主机润滑油压能够对氢气进行 密封。 4)当主机润滑油系统停运时, 密封油系统可独立循环 运行。此时应注意保持密封油真空箱高真空,以利于 充分回油。
RS_301ON发电机在线氢气纯度仪中文说明书
![RS_301ON发电机在线氢气纯度仪中文说明书](https://img.taocdn.com/s3/m/a14b7851680203d8cf2f2480.png)
第一章概述 ............................................... .21.1 简言.................................................................... .2 1.2传感单元 (2)1.3 RS-301ON空制单元..................................................... .4 1.4操作原理 ................................................................ .5第二章技术参数 ........................................... .7第三章操作说明 ........................................... .8 3.1安装 (8)1:准备...................................................................... .8 2:采样点及采样管路的连接.................................................... .8 3:电气连接.. (10)4:安装完毕通电检查 (10)3.2 校准................................................................... .11 1. ....................................................................................................................... RS-301ON分析仪的校准.. (11)第四章注意事项和维护 ................................... .14附录1 : RS-301ON设置和校准系统流程图................................... ..15附录2: RS-301OF采样系统. (16)第一章概述1.1简言RS-301ON三围H和CO分析仪/指示仪使用美国HONEYWE公司的OEM传感器, 它提供了发电机运转测量的三个过程:a)围1:CO在Air (空气)中b)围2:CO在H2中c)围3:H2在Air中RS-301ON氢气纯度分析仪由三个基本部件组成:传感单元(变送器),控制单元(接收器)(图1-1 )和采样系统。
301温度控制器操作说明书
![301温度控制器操作说明书](https://img.taocdn.com/s3/m/b0f69a283169a4517723a3a8.png)
1 控制器和手册的介绍
1.1 该手册的使用
该手册介绍如何设置和操作 301 温度控制器;该手册必须与相关加热炉的使用手册结合起来阅 读理解。
对于复杂控制的加热炉,该手册不可避免地会出现一些技术专有名词。这些名词的解释在该手 册最后的“术语表”内。
1.2 PID 控制
301 控制器采用了 PID(比例 积分 微分)温度控制。该控制方式利用精确的数字控制系统来 调整加热元件的功率,使炉子温度能稳定保持在设定的温度。
或者
用上、下键调节数值。按一次,显示当前数值,再按一次或
者一直按就会改变当前数值(Hr:Min)。
不用进行任何操作,数值就会保存。
(更多的信息请参考第五章节,定时器)
6
3 高级操作
3.1 进入设置菜单
在常显示界面 按住翻页键 1.5 秒 显示出设置菜单的第一个参数界面
3.2 改变定时类型
在常显示界面
2.2 指示灯
输出显示
定时显示
当炉子正在加热时,此灯亮 计时器工作时,此灯亮
过温保护显示
通常情况下,绿灯亮。过温保护启动时,红灯闪烁。当 过温保护重起及等待温度降低时,红灯常亮。
2.3 系统菜单
301 温度控制器菜单分为 2 个部分:主菜单和设置菜单。主菜单包含所有的基本操作控制:温 度设置,升温速率设置和定时设置。设置菜单包括所有的参数设置:定时类型,定时段,输出功率 及用户校准。这些设置的改变取决于用户的输入以及产品的固有特性。
2.4 常显示界面
当打开控制器时,显示出常显示界面,其中显示炉子的实际温度和点相应键可以显示设置温度。 如果已进入某菜单,且 30 秒内没有按任何键,控制器会自动返回初始界面。
2.4.1 从主菜单到常显示界面
氢能应用仪表产品解决方案说明书
![氢能应用仪表产品解决方案说明书](https://img.taocdn.com/s3/m/495ea463effdc8d376eeaeaad1f34693daef1083.png)
销售要约未能、不当选择或不当使用此处描述的产品和/或系统或相关物品可能导致死亡、人身伤害和财产损失。
对于具有技术专业知识的用户来说,派克汉尼汾公司、其子公司或授权分销商提供的本文档和其他信息为之提供了进一步调查所需的产品和/或系统选项。
分析应用程序的所有方面并查看当前产品目录中有关产品或系统的信息非常重要。
由于这些产品或系统的操作条件和应用场景的多样性,用户通过自己的分析和测试,全权负责产品和系统的最终选择,并确保应用的所有性能、安全和警告要求得到满足。
本文所述产品(包括但不限于产品功能、规格、设计、可用性和定价)可由派克汉尼汾公司及其子公司随时更改,恕不另行通知。
本文档中所述产品可由Parker Hannifin 、其子公司或授权分销商销售。
派克签订的任何销售合同均受派克标准销售条款和条件中规定的条款管辖(可根据要求提供复印件)中规定的条款约束。
警告目录车载设备 - EC-79认证部件30到350 bar(435 - 5,076 psi)的应用 (6)双卡套接头 - A-LOK®系列 (6)700 bar(10,152 psi)以下的应用 (7)中压接头 - C&T形式 - Autoclave Engineers® (7)中压针阀SM系列 - Autoclave Engineers® (7)中压钢管 - Autoclave Engineers® (7)加氢站应用 - 符合ISO 19880-3认证产品中压针阀20SM系列 - Autoclave Engineers® (8)中压O形圈密封形式的单向阀CXO系列 - Autoclave Engineers® (8)一般氢气应用414 bar (6,000 psi)以下的应用 (10)双卡套接头 - A-LOK®系列 (10)截止阀 - B系列 - 隔断和方向控制阀门 (10)线性过滤器 - F系列 (10)单向阀 - CO系列 - 方向控制阀 (11)流路切换系统 - R-Max TM Gen II系列 (11)模块化样品预处理系统 - IntraFlow TM系列 (11)调压阀 - IR4000和IR6000系列 (11)过流关断流阀 - FS190系列 (11)1,380 bar(20,000 psi)以下的应用 (12)中压双卡套接头 - MPI TM系列 (12)中压接头 - C&T形式 - Parker Autoclave Engineers® (12)永久推入式接头 - Phastite®系列 (12)截止阀 - Hi-Pro系列 - 隔断阀 (12)截止阀 - HB系列 - 隔断阀 (12)针阀MAN - MPI TM系列 (13)中压针阀15SM和20SM系列 - Autoclave Engineers® (13)中压O形圈形式单向阀CXO系列 - Autoclave Engineers® (13)中压O形圈形式单向阀MAC - MPI TM系列 (13)DBB双隔断/排放阀组 - 20DBNV系列 - Autoclave Engineers® (13)泄压阀 - 软阀座RVS系列 - Autoclave Engineers® (14)中压钢管 - MPI TM系列 (14)中压执行器 - Autoclave Engineers® (14)中压转换接头 - Autoclave Engineers® (14)中压零配件 - Autoclave Engineers® (14)低温/LH2液氢应用截止阀 - 不锈钢阀体带铜内件 - Bestobell Industrial (16)截止阀 - 不锈钢 - Bestobell Marine (16)气动截止阀 - 不锈钢阀体带铜内件 - Bestobell Industrial (16)气动截止阀 - 不锈钢 - Bestobell Marine (16)提升式单向阀 - 不锈钢阀体带青铜内件 - Bestobell Industrial (17)提升式单向阀 - 不锈钢 - Bestobell Marine (17)摆动式单向阀 - 不锈钢 - Bestobell Marine (17)手动闸阀 - Bestobell Industrial (17)气动闸阀 - 气动轮胎设计 - Bestobell Industrial (17)助力推动能源变革的可靠伙伴根据2009年1月14日欧洲议会和理事会第79/2009号法规的规定,真空30350700车载设备双卡套接头 - A-LOK®系列 通过EC-79测试Parker Autoclave Engineers®:中压C&T 接头 通过EC-79测试中压针阀-SM 系列 通过EC-79测试中压钢管 通过EC-79测试通过E C -79测试一般氢气应用双卡套接头 - A-LOK®系列永久推入式接头 - Phastite®系列截止阀 - B 系列截止阀 - Hi-Pro 系列截止阀 - HB 系列线性过滤器 - F 系列单向阀 - CO 系列流路切换系统 - R-Max II模块化样品预处理系统 - IntraFlow TM 系列调压阀 - IR4000和IR6000系列过流关断阀 - FS190系列低温/LH 2液氢应用Bestobell 低温阀:截止阀提升式单向阀摆动式单向阀手动闸阀气动闸阀一般氢气车载设备ONS TATIO 派克正在为各种氢能应用提供多元化的解决方案,支持全球减碳、脱碳愿景。
燃烧测试仪操作手册翻译
![燃烧测试仪操作手册翻译](https://img.taocdn.com/s3/m/fd43bb03eff9aef8941e067c.png)
遵守UL94标准的燃烧测试仪操作手册目录1.说明和技术数据2.安全提示3.操作元件3.1主开关3.2计时器3.3气体供应/火焰防护3.4燃烧室打火3.5烟筒3.6远距离控制3.7流速控制3.8初始压力控制3.9燃烧位置和角度调整3.10样条夹持位置调整3.11灰烬抽屉4.测试过程5.保养,调校和售后服务附录A:准备和开机B:附件C:燃烧仪火焰校正1.说明和技术数据W AZAU UL94燃烧室是一个可更换的测试设备。
除了能够进行UL 94垂直和水平测试外,还可以建模依据其他标准进行测试。
为了保证使用的耐久性和耐腐蚀性,如果标准没有特别规定,测试室及其附件用不锈钢制成。
试样的位置和排列范围很大。
燃烧器角度可调整。
此装置提供内部打火,窗口可视面积大,有一个抽屉可收集燃烧后的废弃物,有排放系统能够将测试区域燃烧后产生的气体排出。
下面这些设备的具体数值限定了燃烧室的应用。
基于微处理器的控制单元包含自动试火保护,记录时间范围从0.2s-100min的多级计时器和燃烧器功率调校模式以满足标准化需求。
2.安全提示燃烧测试仪主要涉及大量的安全危害,这些危害需要注意采取不同的安全预防措施。
使用测试仪的人员仅限于那些受过培训,知道和了解操作手册内容的人。
操作人员应该有能力独立识别危险,必要情况下能够采取安全措施。
操作人员应该知道目前的规范,标准和安全保护条例,这些都是操作人员进行测试时必须考虑到的。
有毒气体,燃烧和爆炸危险在燃烧期间,特别是塑料样品可能放出有害气体。
一旦试火保护出现故障或有毒气体泄露,可能积聚在室内外。
仪器开着时,不要让仪器无人值守。
当你离开时,关闭气源供应开关。
当你离开之前,完全打开观察窗。
测试过程中不能打开观察窗。
只要样品还在燃烧,就不可以打开观察窗。
燃烧室未被排空,不可以打开观察窗。
如果在附近闻到气味,不要操作仪器。
由于实验过程中所用的氧气来源于周围环境,请确保仪器周围空气流动通畅。
电流危险仪器须在带有接地安全保护系统,符合VDE。
供氢装置简要操作说明书
![供氢装置简要操作说明书](https://img.taocdn.com/s3/m/ae28e0515acfa1c7aa00cc90.png)
供氢装置简要操作1:在操作之前请检查一下设施1:配电设施是否给电。
2:氮气瓶是否有足够的压力。
3:氢气集装格气压是否足够。
4:高压软管是否连接牢靠。
5:供氢装置手动球阀状态是否在正确。
2:以上全部检查完毕后,并不存在以上问题可以执行下一步操作。
先打开氮气汇流排针芯阀,缓慢打开氮气阀门并注意观察氮气汇流排压力表,控制氮气压力为0.4到0.6MPA并保持住压力,这是为气动球阀提供足够可靠的压力,观察一分钟压力表是否有下降的趋势,如有必须查找泄露的部位。
3:氢气集装格必须由2个合格操作人员来完成,一个人开氢气集装格阀门,这个开的过程必须缓慢,并配合另一个人在供氢装置间监控氢气到减压阀入口压力为5—4MPA之间最为安全,确保压力在这个范围来供氢,否者超过这个压力很有可能击穿减压器,4:当减压器上端压力指示为5-4MPA后,再次确认供气管道压力表是否为0或是接近0值,如果接近或是为0需要打开氮气阀门给供气管道进行置换3次,置换是通过放空管道来完成,最后一次预留0.1MPA氮气压力与管道之中。
然后用氢气置换氮气,如同上述完成3次置换,同样放走空管道来完成,最后一次保留氢气压力为0.3MPA。
(每次置换为0.3MPA为基准)简单说就是给供气管道充气0.3MPA然后关闭阀门打开放空阀门,重复操作3次。
反之如果供气管道压力表有一定的压力,就无需进行以上置换步骤。
直接走第5步。
5:给供气管道充气到0.6并保持,然后打开一号组露点和纯度探头取样阀门和进出口阀门观察仪表取样面板气体流量计气体浮球在3分之一刻度处漂浮不动,保持5分钟给探头足够的置换时间。
(控制流量计浮球大小通过进口球阀开度大小来决定)6:当第5步完成后,这时操作人员进入控制间,检查配电柜内空气开关除了1#和2#空气开关有选择来投送其它全部投入合闸状态,上边操作步骤以1#组仪表为例,所以这里需要把1#仪表组空气开关合闸到位,2#做备用状态不可以投入电源否者坏损害探头。
各种表校准步骤-推荐下载
![各种表校准步骤-推荐下载](https://img.taocdn.com/s3/m/7113245cf111f18582d05a10.png)
根据现场实际运行情况进行范围 3:H2 In Air 中含量 校准前准备工作: 1、先将仪表进气门关闭 2、将 90.1%的氢标气接入标气口 3、将仪表上三通阀打至关位 4、拧开标气上阀门和减压阀 5、将仪表上三向阀打至使标气管路开位置 6、等 2---5 分钟浮子流量稳定,仪表示值稳定后,观察仪表读数,然后记录数
7、修改设定值为已知的标液浓度 100ug/L 选择确认,仪表自动进行校准,仪表显示正在进行校准,何时结束由程序自动 判断。Na+电压值和温度电压值是仪表的实测值。 8、仪表显示一点校准完成,进行第二点校准 9、将标液瓶中的标液换成1000ug/L的已知Na+标液,装入系统 10、修改设定值为标准溶液的浓度值1000ug/L,按确认键,仪表自动进行校准, 仪表显示正在进行校准,何时结束由程序自动判断。Na+电压值和温度电压值是 仪表的实测值。 11、校准成功,仪表自动返回到仪表校准菜单处。 注:1、校准后斜率应在50~62mv之间,合格。 2、钠电极为消耗品,由于用户的使用情况和维护状况不同,使用寿命会有所差 异,一般而言钠电极的寿命在(8~12)个月左右。当测量过程中出现反应速度 慢、斜率降低(<45mV/pNa)、测量不稳定时,建议更换或活化钠电极。 钠电极的维护: 1. H+、K+、NH4+等阳离子对电极有干扰作用,测量时应更加注意。 2. 用二异丙胺调节被测溶液的pH 值至10 以上,能消除H+ 的干扰,使测量值 稳定。 3. 使用时玻璃球泡内部不能有气泡,否则应用力甩去。 4. 电极前端的保护帽内有适量的碱性的10-5mol/L Na+浸泡溶液(在一升105mol/L Na+溶液中加入5mL 二异丙胺) ,电极球泡浸泡其中,以保持玻璃球泡 的活化状态。测量时拔出电极, 用无钠水冲洗干净即可使用,用后再将电极带上保护帽。应经常更换保护帽内 的浸泡溶液,保持溶液的纯净。 5. 每次测量时电极应充分洗涤,洗涤用水应是用二异丙胺调节pH 值不小于10 的去离子水。如用中性水洗涤电极可能会出现反应迟钝及电势漂移的现象。 6. 测量前应用被测溶液反复冲洗电极和容器,以防钠污染。使用操作时切忌用 手指触摸电极杆和球泡,以免沾污电极。 7. 电极插口、必须保持高度的清洁和干燥,如有沾污可用医用棉花和无水酒精 揩净并吹干。 8. 电极经长期使用后会产生钝化,其现象是电极斜率降低,响应变慢,读数不 稳定,此时可将电极下端浸泡在4%HF(氢氟酸)中3~5 秒钟,用蒸馏水洗净,再 用碱性的10-5mol/L Na+溶液浸泡28 天(3~4 天更换一次浸泡溶液),最后用 碱性的10-5mol/L Na+溶液和碱性的10-3mol/LNa+溶液检查电压差不小于 112mV,其恢复性能。 注:氢氟酸有剧毒,操作应在通风橱内进行! 9. 钠电极为消耗品,由于用户的使用情况和维护状况不同,使用寿命会有所差 异,一般而言钠电极的寿命在(8~12)个月左右。当测量过程中出现反应速度 慢、斜率降低(<45mV/pNa)、测量不稳定时,建议更换钠电极。 10、参比电极 1. 电极使用时,当液面低于填充液面的二分之一时应及时补充新的3mol/L KCl 溶液。 2. 电极前端的保护帽内有适量的3mol/L KCl 浸泡溶液,电极头浸泡其中,以 保持参比电极的活化状态,测量时拔出电极,用无钠水冲洗干净即可使用,用 后再将电极插进保护帽中,如有玷污,应及时更换。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录第一章概述 (2)1.1 简言 (2)1.2 传感单元 (2)1.3 RS-301ON控制单元 (4)1.4 操作原理 (5)第二章技术参数 (7)第三章操作说明 (8)3.1安装 (8)1:准备 (8)2:采样点及采样管路的连接 (8)3:电气连接 (10)4:安装完毕通电检查 (10)3.2校准 (11)1.RS-301ON分析仪的校准 (11)第四章注意事项和维护 (14)附录 1:RS-301ON设置和校准系统流程图 (15)附录2:RS-301ON采样系统 (16)第一章概述1.1 简言RS-301ON三范围H2和CO2分析仪/指示仪使用美国HONEYWELL公司的OEM传感器,它提供了发电机运转测量的三个过程:a)范围1:CO2在Air(空气)中b)范围2:CO2在H2中c) 范围3:H2在Air中RS-301ON氢气纯度分析仪由三个基本部件组成:传感单元(变送器),控制单元(接收器)(图1-1)和采样系统。
控制单元、传感单元和采样系统出厂前已经被集成到一个机柜中,一体化的机柜被安装到采样现场。
传感单元接受两或三气体组成的混合气流,测出采样气体浓度,将一个电信号传给传感单元。
分析仪的现场管路的安装仅需一根Φ6mm(不锈钢卡套连接)的进气口管和一根Φ6mm(不锈钢卡套连接)的出气口管,电气的连接仅需输入一路AC220V电源、输出一路模拟信号和两路开关信号即可完成,既提高了系统的灵活性,又降低了安装成本。
图1-1 RS-301ON 数字分析仪控制单元可提供一个电流信号给远距离的监视仪或记录仪。
控制单元有一或两个可选报警功能,当控制单元检测到报警信号,报警继电器动作使外部报警器报警,或者继电器动作终断系统。
1.2 传感单元RS-301ON热导分析仪的传感组件装在一个防爆罩内,防爆罩为一牢固铸铝结构,它保证了传感器在恶劣环境下也能可靠工作。
传感组件包括两部分:传感组件和电路组件。
传感器组件是一个不锈钢结构,里面是测量用传感元件。
每个传感元件里面都装有高可靠性的热敏电阻,这些相应的热敏电阻构成了桥式电路的测量臂,利用桥式电路的不平衡电流可测出采样气体和标准气体从各自热敏电阻导热到传感元件表面的相对能力,传感组件保持在恒温环境下。
图1-2 RS-301ON传感单元1.3 RS-301ON控制单元如图1-3所示的RS-301ON数字控制器能够输出电流值,显示测量气体的百分比,以及两类报警信息。
报警类别通过仪器面板上的按键来设置。
控制单元对每个量程都提供了校准设置,零基准设置和量程设置用,通过↑和↓选择所校准的范围RANGE n(n=H2(Air),H2(CO2),CO2(Air))。
如果报警发生,这些报警将释放输出继电器作用于显示电路或安全中断系统。
报警类别通过设置模式菜单下的Alarm Set来调整。
密码安全功能也可以保证报警功能。
超过限定时间,一般突然掉电不会影响控制单元的设置,控制单元用一个永久性的存储器来保证控制器的当前配置和校准时的设定。
避免了突然停电时数据丢失。
控制单元的电路的模块牢固的方便了操作和更换。
模块化设计方便了电路的更换,可动的底盘避免了当电路板或控制器改动时改动连线。
RS-301ON控制单元电源输入电压220V AC,频率为50 Hz。
RS-301ON传感单元的输入电源为12VDC,电源由控制器提供。
RS-301ON数字控制器可达NEMA12级要求,严防面板上灰尘和水滴进入。
图1-3 RS-301ON控制单元表1-1 功能键按键说明1.4操作原理热导原理为了符合系列的表达,关于热导基本原理在这作一简要的表述。
气体的导热系数气体混合物的导热系数大约等于每种气体的克分子分数的乘积的和。
所以,使用K代表导热系数,空气中含15%CO2的气体混合物,可以通过下面的表达式来定义:K mix=0.85Kair+0.15K CO2空气的导热系数在空气中的导热系数的表达能通过下面的表达式定义:K air=1.00 且K CO2=0.704。
因此K mix=0.85×1+0.15×0.704=0.91温度的差异在样气中使用一个温度调节器作为检测器且在参比气体中使用另一个温度调节器,当混合气体的样气和参比气的导热系数已知,则两个检测器的温度差异可以估算出。
使用下面的公式可以将温度表达出来。
:t=K ref-K mix×(t1-t2)K mix其中:t1是参比温度调节器的温度;t2是钟型外壳的温度上面的表达式仅用于当测量和参比温度调节器的加热温度至少为120℃,则这些温度调节器的温度将随热导系数而成线性的变化。
他仅应用于电流的输入为常数且仅是热导的热损失。
常用气体表中列出了使用这种方法能被测量的或作为混合气体的背景气组分的常用气体。
所有的热导率是在+120℃下的空气作为参比的。
表1-2普通气体的相对热导率(以空气在120℃为参考)第二章技术参数量程:空气中的H2:90……100%空气中的CO2:0……100%H2中CO2:0……100%典型精度:±0.2%输出范围:4—20mA(出厂设定值对应:空气中的H2:90……100%)最大负载800欧姆报警继电器:触点电流:3A样气流速:0.1L/min-2L/min采样压力:0~8Mpa环境要求相对湿度:90%RH(最大)温度范围:-10℃~+60℃贮存温度:最大70℃输入电压:AC90—265V,50Hz,功耗18V A防爆壳体:Ex d ⅡT6重量:约50KG第三章操作说明注意事项1、氢气纯度分析仪的安装、使用,应严格遵守有关在氢系统进行作业的各项规定并符合氢气纯度仪的生产厂家的要求。
2、参与氢气纯度分析仪安装和调试的人员,工作前应充分了解和熟悉此设备和系统,认真检查该设备所需的工器具必须符合工作和安全需要。
3、进入系统安装调试前应全面了解系统设备状态,要求与已运行设备有联系的地方应采取隔离措施。
3.1安装1:准备a. 标准气体----用于校准和检验气体分析仪A:99.999%H2B:99.99%CO2C:90.0-91.0%H2/N2D:洁净干燥的空气b. 精密的万用表----用于检查电气线路。
2:采样点及采样管路的连接a.发电机氢气纯度的取样点应根据国标取自发电机氢气出口如图3-1所示,同时为满足氢气纯度仪对流量的要求,应专门配设一条带截止阀(型号:DN5随机配备)的采样管路,采样管路与机柜进气口的连接要求使用Φ6mm不锈钢管,无须焊接,这样就使得即使运行的机组也可以安装。
图3-1 RS-301 ON现场安装示意图b.氢气纯度分析仪的采样装置的安装位置应选择在干燥、通风、无尘土飞扬、无强磁场作用、防水、防尘、采光照明好、便于安装维护和记录数据,并不易被碰到的地方。
c.气体采样点的选择应参考最短采样管路连接,同时兼顾采样管路的工艺要求和整体规划及美观的需要。
d.排空管最好走总排空管(推荐)。
如果是单独的排空管路,暴露在室外的排空管的末端应进行防尘和防雨雪的措施(随机配有防尘罩)。
e.采样点与采样管路的连接和采样管路和截止阀的连接均需采用氩弧焊接。
3:电气连接(1)取下纯度分析仪机柜的后面板,打开接线端子盒,接线端子的标号如图3-2 所示;图3-2 RS-301 ON电气连接图(2)RS-301 ON氢气纯度分析仪输入电源:AC220V,50Hz,3A(3)RS-301ON氢气纯度分析仪模拟信号为4-20mA信号,出厂设置为:当显示器为90%H(Air),信号电流值应为4mA;2(Air),信号电流值应为20mA,当显示器为100% H2但是在实际使用中量程可以在设置模式状态中的Current Out进行设置。
(4)RS-301 ON氢气纯度分析仪报警信号(继电器输出),出厂设置:报警1对应90.0%H2(Air),报警2对应98.0%H2(Air);4:安装完毕通电检查首先,检查管路连接,未接入系统前,关闭进气口阀门(因内部分析仪机柜内的管路已经通过最大压力0.8Mpa的气体试验),检查所有管路的气密性,如有泄漏,则要重新进行密封,直至无任何泄漏;其次,检查电路,上电,通入标准气体测量控制单元的显示是否与其模拟输出(使用电流表测量端子盒内的端子1+和2-)一一对应,如有问题,请检查模拟输出的设置是否正确,如不正确,则进入菜单“current out”进行设置;如果正确,则表明分析仪合格,可以投入正常运行;3.2校准1.RS-301ON分析仪的校准在测量模式状态,通过上、下方向按键可以选择测量的范围。
在进行校准工作之前,首先确认要进行校准的范围(CO2 in Air或CO2 in H2或H2 in Air),并且下面以H2 in Air的校准过程进行校准步骤为例,其他方法相同。
范围3:氢气在空气中的百分含量的比率(H2 in Air)范围3是显示氢气的百分含量,其背景气为空气。
当传感器引入的是90%H2)时,仪表的显示读数应为90.0%。
当引入100% H2时,仪表的显示读数应(10%N2为100%。
表3-1 范围3的校准第四章注意事项和维护1.分析仪安装完毕,接入系统前,关闭进气口截止阀(见图3-1所示),将阀门前级的管路内的杂质、油污等排干净后,再打开截止阀(见图3-1所示),调节流量达到0.2SCFH(最初接入系统前的流量可以大一些,目的是为了降低测量数据的显示的延迟,待正常运行后,可调整达到0.2SCFH左右;因气体分析仪是排空测量,如果流量太大,则影响发电机的补氢量。
)。
2.正常运行的机组,分析仪的维护,仅需a.查看流量;b.排污;c.每月一次的通标准气体检验分析仪的准确性3.机组检修时,请一定将分析仪的进气口截止阀(见图3-1所示)关闭,目的是防止在机组置换过程中,管路中的油污、杂质等进入管路中,造成分析仪的不可修复的故障。
检修完毕再次投运,则同样要检查气路和电路是否正确,方可通电,通气前要按照第1步来做。
4.如有技术疑问请来电咨询:河南省日立信电子有限公司技术部。
RS-301ON设置和校准系统流程图RS-301ON采样系统预先装配好的RS-301ON采样系统是为氢冷发电机组应用而开发的,这个系统包括一个需单独订货的RS-301ON热导分析仪和一些其它需要的元件安装在一个钢盘上。
取样系统包括:◆流量控制模块◆标定模块和旁路模块压力调节器◆空气过滤器所有元件为盘装,管线已连接,如无问题请不要扳动采样架上的任何元件和管路。
技术规格-RS-301ON采样系统。
