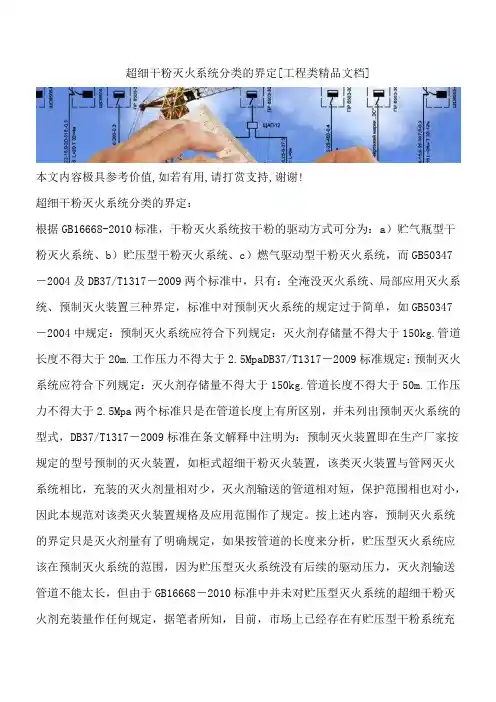

超细干粉灭火系统分类的界定[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!超细干粉灭火系统分类的界定：根据GB16668-2010标准，干粉灭火系统按干粉的驱动方式可分为：a）贮气瓶型干粉灭火系统、b）贮压型干粉灭火系统、c）燃气驱动型干粉灭火系统，而GB50347－2004及DB37/T1317－2009两个标准中，只有：全淹没灭火系统、局部应用灭火系统、预制灭火装置三种界定，标准中对预制灭火系统的规定过于简单，如GB50347－2004中规定：预制灭火系统应符合下列规定：灭火剂存储量不得大于150kg.管道长度不得大于20m.工作压力不得大于2.5MpaDB37/T1317－2009标准规定：预制灭火系统应符合下列规定：灭火剂存储量不得大于150kg.管道长度不得大于50m.工作压力不得大于2.5Mpa两个标准只是在管道长度上有所区别，并未列出预制灭火系统的型式，DB37/T1317－2009标准在条文解释中注明为：预制灭火装置即在生产厂家按规定的型号预制的灭火装置，如柜式超细干粉灭火装置，该类灭火装置与管网灭火系统相比，充装的灭火剂量相对少，灭火剂输送的管道相对短，保护范围相也对小，因此本规范对该类灭火装置规格及应用范围作了规定。
按上述内容，预制灭火系统的界定只是灭火剂量有了明确规定，如果按管道的长度来分析，贮压型灭火系统应该在预制灭火系统的范围，因为贮压型灭火系统没有后续的驱动压力，灭火剂输送管道不能太长，但由于GB16668－2010标准中并未对贮压型灭火系统的超细干粉灭火剂充装量作任何规定，据笔者所知，目前，市场上已经存在有贮压型干粉系统充装量超过150kg的规格，并且，如果单纯以贮压型来定论为预制灭火装置，也是不确切的，柜式超细干粉灭火装置虽然灭火剂充装量小，标准把其定为预制灭火装置，但柜式超细干粉灭火装置也有贮压型和贮气瓶型两个类别，这样一来，让设计人员很难判定到底哪种形式的灭火系统为预制灭火装置。
DB37T1317-2009《超细干粉灭火系统设计、施工及验收规范》
DB37/T1317-2009《超细干粉灭火系统设计、施工及验收规范》超细干粉灭火剂为一种性能良好，应用广泛的新型灭火剂。
超细干粉灭火剂目前有以磷酸铵盐为灭火组分的ABC超细干粉灭火剂或以聚合材料为灭火组分的复合型ABC超细干粉灭火剂。
该类灭火剂由于90%的粒径≤20μm，比表面积大，在火场反应速度快，因而灭火效率高。
普通磷酸铵盐超细干粉灭火剂灭火效能≤0.15kg/m3，复合型超细干粉灭火剂灭火效能≤0.06kg/m3。
灭火剂既可全淹没应用灭火，又可局部应用灭火，广泛应用于各种场所扑救A、B、C、E、F类火灾。
特种超细干粉灭火剂可用于扑救D类火灾。
超细干粉灭火系统，采用了近几年成熟的扑救火灾的控制释放技术，采用电控启动、定温启动、电控手动启动等多种启动方式，用于相对封闭的空间全淹没应用灭火，或开放场所局部保护应用灭火，具有安装、维修方便，应用灵活，灭火效能高等一系列优点。
鉴于超细干粉灭火剂及灭火系统近年来应用广泛，为规范产品的生产，公安部颁布了GA578—2005《超细干粉灭火剂》、GA602—2006《干粉灭火装置》产品行业标准。
由于目前我国尚未颁布超细干粉灭火系统设计应用的行业标准及国家标准，为规范超细干粉灭火系统的设计及施工过程，提供必要的设计、施工、验收依据，山东省颁布了DB37/T1317《超细干粉灭火系统设计、施工及验收规范》地方标准（以下简称《规范》）。
该《规范》依据GB50116《火灾自动报警系统设计规范》、GB50166《火灾自动报警系统施工及验收规范》、GB50347《干粉灭火系统设计规范》、GA578《超细干粉灭火剂》、GA602《干粉灭火装置》等相关国家标准和行业标准，并参考了英国、德国、日本等国家的相关技术规范编写而成。
在总结已有科研成果和超细干粉灭火系统多年来应用工程实践的基础上，对《规范》所涉及的主要技术参数进行实体灭火实验，确定了超细干粉灭火系统的适用场所、保护对象、基本设计方法和系统的安装与验收要求。
超细干粉灭火系统管网灭火系统的设计
超细干粉灭火系统管网灭火系统的设计王海燕①陈仕林②（1.湖北省消防总队，湖北武汉430070 2、武汉绿色消防器材有限公司430074）摘要：针对超细干粉灭火系统在缺少相应规范的情况下，提出了超细干粉灭火系统在设计应用中存在的一些疑问，并就相关问题作相应的探讨。
关键词：超细干粉、灭火系统、防护区、全淹没灭火、局部应用灭火；一、前言超细干粉灭火剂是一种性能良好、应用广泛的新型灭火剂，超细灭火粒子由于比表面积大，活性高，受热分解速度快，捕获自由基能力强，故灭火效能急剧提高，粉体能在空气中悬浮数分钟，形成相对稳定的冷气溶胶，所以，不仅灭火效能很高，且使用方法也完全不同于一般传统干粉灭火剂，超细干粉灭火剂可以长时间悬浮，它能类似气体释放并能绕过障碍物，散布到各个角落，在相对封闭的空间实现全淹没式灭火。
并因灭火时粉体沉降后的物理覆盖特点，又能实现大空间内（或开放场所）局部淹没方式灭火。
使干粉灭火得到技术拓宽应用。
广泛应用于各种场所扑救A、B、C、E、F类火灾。
D类超细干粉灭火剂可用于扑救D类火灾。
超细干粉灭火技术已成为我国消防行业的一枝奇葩，自2001年由武汉绿色消防器材有限公司首家开发成功后，经过十多年的发展，已经在全国范围内广泛推广应用，超细干粉灭火设备主要以无管网灭火装置为主，近两年，以武汉绿色消防器材有限公司为代表的部分企业研制出超细干粉有管网灭火系统，并已在多个行业投入使用，在实际应用中，我们发现超细干粉有管网灭火系统的设计施工缺少规范可依，虽然国内大多数省份都有超细干粉灭火方面的标准或规范，如湖北省的《超细干粉无管网灭火系统设计、施工及验收标准》、江苏省的《超细干粉灭火系统设计、安装及验收规程》、陕西省的《固定式燃气型超音速干粉灭火系统设计、施工及验收规范》等，以及即将颁布的中国工程建设标准化协会标准《干粉灭火装置技术规程》均为超细干粉无管网灭火系统的标准，目前仅山东省颁布的《超细干粉灭火系统设计、施工及验收规范》中对有管网系统加入了部分要求和计算方法，为众多的超细干粉生产企业及设计部门提供了设计参考，但因为超细干粉是新产品，很多数据需要经过实践进行验证，从一定意义上讲，该规范对有管网部分的条文基本上是复制GB50347《干粉灭火系统设计规范》中的相关内容，还不能完全适用于超细干粉灭火系统，据悉，GB50347《干粉灭火系统设计规范》在修订中，其中准备加入超细干粉灭火的内容，但标准的正式颁布还有待时日，本文在总结实践工作中的经验及遇到过的问题和困惑的基础上，将具有代表性的一些问题和处理方法进行探讨，谨供各位参考。
