水泥熟料化学分析方法
水泥成品、半成品和原料的化学分析
03
分析项目包括二氧化硅、三氧 化二铁、三氧化二铝、氧化钙 、氧化镁等主要组分的含量。
水泥熟料化学分析
01
水泥熟料是经过高温煅烧后得到的产物，是水泥生 产中的主要产品。
02
水泥熟料化学分析的目的是检测熟料中各组分的含 量，以及确定熟料的矿物组成和相对含量。
03
分析项目包括硅酸三钙、硅酸二钙、铝酸三钙、铁 铝酸四钙等主要矿物的含量。
要点二
详细描述
在水泥熟料的生产过程中，高温烧成是一个关键环节。通 过化学分析，可以监测烧成过程中的各种反应，以及熟料 成分的变化。这有助于及时调整工艺参数，控制烧成温度 和时间，确保熟料的质量和产量。同时，化学分析还可以 检测出烧成过程中的异常情况，如原料混合不均或燃烧不 完全等问题，从而采取相应的措施加以解决。
矿石的价值越高。
杂质含量
铁矿石中的杂质，如硅、硫、磷等， 会影响铁矿石的质量和价值，因此 需要控制杂质含量。
矿物组成
铁矿石的矿物组成会影响其冶炼性 能和价值，因此需要了解其矿物组 成。
04
水泥生产过程中的化学分析
原料配比的化学分析
总结词
原料配比的化学分析是水泥生产过程中的关键环节，通过分析原料的化学成分，可以确定最佳的配比，以保证水 泥的质量和性能。
水泥成品化学成分分析的目的是控制 水泥质量，确保其符合国家标准和设 计要求，同时为水泥混凝土配合比设 计提供依据。
分析方法包括滴定分析、比色分析、 原子吸收光谱法和X射线荧光分析等。
水泥成品矿物组成分析
水泥成品矿物组成分析是了解水泥熟 料中矿物种类和相对含量的重要手段。
分析方法包括X射线衍射分析和差热 分析等。
石灰石化学分析
01

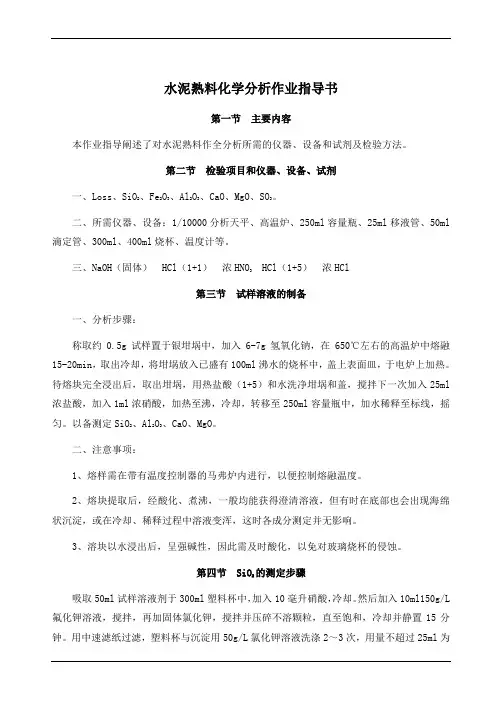

水泥熟料化学分析作业指导书
水泥熟料化学分析作业指导书第一节主要内容本作业指导阐述了对水泥熟料作全分析所需的仪器、设备和试剂及检验方法。
第二节检验项目和仪器、设备、试剂一、Loss、SiO2、Fe2O3、Al2O3、CaO、MgO、SO3。
二、所需仪器、设备：1/10000分析天平、高温炉、250ml容量瓶、25ml移液管、50ml 滴定管、300ml、400ml烧杯、温度计等。
三、NaOH（固体） HCl（1+1）浓HNO3HCl（1+5）浓HCl第三节试样溶液的制备一、分析步骤：称取约0.5g试样置于银坩埚中，加入6-7g氢氧化钠，在650℃左右的高温炉中熔融15-20min，取出冷却，将坩埚放入已盛有100ml沸水的烧杯中，盖上表面皿，于电炉上加热。
待熔块完全浸出后，取出坩埚，用热盐酸（1+5）和水洗净坩埚和盖，搅拌下一次加入25ml 浓盐酸，加入1ml浓硝酸，加热至沸，冷却，转移至250ml容量瓶中，加水稀释至标线，摇匀。
以备测定SiO2、Al2O3、CaO、MgO。
二、注意事项：1、熔样需在带有温度控制器的马弗炉内进行，以便控制熔融温度。
2、熔块提取后，经酸化、煮沸，一般均能获得澄清溶液，但有时在底部也会出现海绵状沉淀，或在冷却、稀释过程中溶液变浑，这时各成分测定并无影响。
3、溶块以水浸出后，呈强碱性，因此需及时酸化，以免对玻璃烧杯的侵蚀。
第四节 SiO2的测定步骤吸取50ml试样溶液剂于300ml塑料杯中，加入10毫升硝酸，冷却。
然后加入10ml150g/L 氟化钾溶液，搅拌，再加固体氯化钾，搅拌并压碎不溶颗粒，直至饱和，冷却并静置15分钟。
用中速滤纸过滤，塑料杯与沉淀用50g/L氯化钾溶液洗涤2～3次，用量不超过25ml为宜。
将滤纸连同沉淀置于原塑料杯中，沿杯壁加入10mlg/L 氯化钾酒精溶液及1ml 10g/L 酚酞指示剂溶液，用0.15mol/L 氢氧化钠溶液中和未洗尽的酸，仔细搅动滤纸并随之擦洗杯壁，直至酚酞变红（不记读数）。
水泥生料、熟料的化学分析
方法原理
试样以无水碳酸钠烧结，盐酸溶解，加固体氯化铵与水浴 上加热蒸发，使硅酸凝聚。滤出的沉淀灼烧后，得到含有 铁、铝等杂质的不纯的二氧化硅。沉淀用氢氟酸处理后， 失去的质量即为纯二氧化硅的量。
H2 SiO3 xH2O NH4 SiO2 xH2O NH3 H2O H
胶核
吸附层
2 （ [ SiO2） ( n x ) H SiO xSiO ] 2 xH m 2 3 3
扩散层
胶粒（带负电荷） 胶团
SiO2 4HF SiF4 2H2O
纯SiO2
m1 m2 100% m
⑵ 三氧化铁的测定
（一）配位滴定
样品溶解—生成K2SiF6—使K2SiF6溶解析出HF—以标准氢氧化钠溶液滴定—计算硅含量
结果计算
SiO2 ＝
TSiO2 V 5 m 1000
100%
T----每毫升氢氧化钠标准溶液相当于二氧化硅的质量，mg/mL;
V----滴定时消耗氢氧化钠标准溶液的体积， mL;
m----试样的质量，g; 5 ----全部试样溶液与所取试样溶液的体积比。
MnO(OH)2的溶解还原反应： MnO(OH)2+2H+2NH2OH· HCl＝2Mn2＋+ N2O + 7H2O + 2Cl－ KB指示，EDTA的滴定反应： Mn2＋+ H2Y2－＝ MnY2－ + 2H＋ 终点时：H2Y2－ + Mn-KB ＝ MnY2－ + KB + 2H＋ 红色 蓝绿色
3.4.2.3 氧化亚锰的测定
对于锰含量在0.5mg以内的试样，可用分光光度法进行测 定；当锰含量高时，可采用过硫酸铵将其氧化生成沉淀， 沉淀经溶解还原后用EDTA配位滴定。
水泥化学分析方法
水泥化学分析方法水泥化学分析方法是一种用于分析水泥组成中化学成分的方法。
它通常包括分析表面水泥细小颗粒的理化和化学性质以及检测水泥样品中的重金属元素。
检测水泥中重金属元素的方法通常是利用原子荧光光谱仪或X射线荧光光谱仪（XRF）测定水泥中的重金属元素含量。
该测试通常在XRF仪上完成，它是一种设备，其中包含属于不同金属元素的特异荧光管。
XRF技术可以测定水泥中重金属元素的含量，包括锌、铅、钴、铬、铁、铝以及铁、锌、锰、钒、钼等。
表面水泥分析包括检测水泥表面的物理性质，如粒径和模数，以及分析水泥中的化学成分，如矿物质成分、反应温度、熔点等。
矿物质成分测试通常采用热重分析法，可以检测水泥中的三大矿物质：熟料、矾土和粉煤灰。
在温度反应范围测试中，通常采用热重分析仪（TGA）测定水泥样品反应温度范围。
这项测试有助于确定熟料对水泥性能和结构的影响，因为熟料和矾土熔点不同。
此外，TGA还可以测定水泥中其他物质的熔点，比如水泥粉的熔点。
X射线衍射分析（XRD）是一种用于检测水泥中矿物质物质组成的常用技术。
目前，它主要应用于检测水泥熟料中的氧化镁、氧化钙、石膏等钙矿物和硅酸钙矿物的成分和含量。
XRD的结果有助于评估水泥的抗冻性和耐磨性。
红外光谱仪（FTIR）也是一种用于检测水泥样品中ion成分和性质的常用技术。
FITR技术可以快速、准确地测定水泥样品中主要矿物质的组成，同时可以测定水泥中的特定离子，包括碱金属离子和无机消化水中的离子。
总之，上述水泥分析方法可以有效地测定水泥中的理化性质和化学成分，以评估水泥的性能和检查水泥样品中的重金属元素和其他有害元素。
水泥熟料化学组成检测运用X射线荧光光谱仪测定方法
水泥熟料化学组成检测运用X射线荧光光谱仪测定方法摘要：文章介绍了水泥熟料化学组成检测方法，主要包括样品制备、仪器设置、样品测量和分析结果等步骤。
水泥熟料是水泥生产的重要原料，其化学组成直接影响水泥的质量和性能。
通过X射线荧光光谱仪的检测方法，可以准确测定水泥熟料中各种元素的含量，为水泥生产和应用提供有价值的参考依据。
关键词：水泥熟料；X射线荧光光谱仪；测定方法水泥作为建筑材料的重要组成部分，其品质和性能对建筑工程的安全和耐久性具有重要影响。
水泥的质量和性能与其化学组成密切相关，而水泥熟料作为水泥生产的主要原料之一，其化学组成直接影响水泥的质量和性能。
因此，准确测定水泥熟料的化学组成是评估水泥品质和性能的关键步骤之一。
一、X射线荧光光谱仪检测方法X射线荧光光谱仪是一种常见的化学元素分析仪器，可用于分析各种材料的化学成分。
它通过照射样品并收集样品所辐射出的荧光光谱，来测定样品中各元素的含量。
X射线荧光光谱仪检测方法的步骤通常包括样品制备、仪器设置、样品测量和分析结果等。
在样品制备阶段，需要将样品磨成粉末并筛选出合适的颗粒大小。
在仪器设置阶段，需要选择合适的X射线源和荧光探测器，并进行仪器的设置和校准。
在样品测量阶段，将样品放置于样品台上并启动仪器进行测量，测量时间根据样品的性质和目标元素的含量而定。
在分析结果阶段，通过分析软件对测量结果进行分析和解释，并根据分析结果计算出各元素的含量，并进行质量控制和误差分析。
需要注意的是，进行X射线荧光光谱仪检测时，应遵循操作指南进行操作，确保测量结果的准确性和可靠性。
二、水泥熟料化学组成检测中X射线荧光光谱仪的应用1.样品制备在进行水泥熟料化学组成检测时，样品制备是非常重要的步骤。
正确的样品制备可以确保测量结果的准确性和可靠性。
首先，需要从水泥熟料中取出适量的样品。
然后，将样品磨成粉末并通过筛子筛选出适当的颗粒大小。
通常情况下，所选取的颗粒大小应为小于45微米的细粉。
水泥熟料中游离氧化钙的测定方法
水泥熟料中游离氧化钙的测定方法一种常见的方法就是甘油 - 酒精法呢。
这就像是一场奇妙的化学反应之旅。
把水泥熟料磨细之后，和甘油 - 酒精溶液放在一起。
这时候啊，游离氧化钙就会和甘油发生反应啦。
就好像它们两个是好久不见的好朋友，一见面就紧紧拥抱，然后就形成了甘油钙。
这甘油钙可有意思了，它能让溶液的一些性质发生变化呢。
通过一些仪器，像滴定管之类的，往里面滴入苯甲酸无水乙醇标准溶液，就可以根据消耗的溶液量算出游离氧化钙的含量啦。
还有乙二醇法也很有趣哦。
把水泥熟料和乙二醇放在一起加热。
这时候游离氧化钙就会和乙二醇发生反应。
就像是两个小伙伴在热热闹闹的聚会上玩得火热。
反应完之后呢，再用一些特定的方法去测定反应后的溶液，从而得出游离氧化钙的量。
这个方法操作起来也不是特别复杂，只要按照步骤来，就像按照菜谱做菜一样，就能得到比较准确的结果。
另外呀，还有一种化学分析法。
这个就更严谨一点啦。
要先把水泥熟料进行预处理，把该去除的杂质去掉。
然后让它和一些化学试剂发生反应。
这个过程就像是一场化学魔法，游离氧化钙在各种试剂的作用下乖乖地露出自己的“真面目”，然后通过计算就能知道它在水泥熟料中的含量啦。
不过呢，不管用哪种方法，都得特别细心。
就像照顾小宠物一样，每个步骤都不能马虎。
测量的时候环境也很重要哦，温度啊、湿度啊都可能会对结果产生一点点影响。
要是不小心弄错了一点，那结果可能就会差之毫厘，谬以千里啦。
所以呀，在测定水泥熟料中游离氧化钙的时候，就得像个认真的小工匠，仔仔细细地按照方法来，这样才能得到准确可靠的结果呢。
水泥熟料全分析标准
水泥熟料全分析标准
水泥熟料是水泥的主要原料，其质量直接影响到水泥产品的质量。
因此，对水泥熟料进行全面的分析是非常重要的。
下面将对水泥熟料的全分析标准进行详细介绍。
首先，水泥熟料的化学成分分析是非常重要的一项标准。
化学成分分析包括了熟料中各种化学成分的含量，如SiO2、Al2O3、Fe2O3、CaO等。
这些成分的含量直接影响到水泥的强度、硬化时间等性能指标。
因此，对水泥熟料的化学成分进行准确分析是确保水泥产品质量稳定的重要手段。
其次，水泥熟料的矿物组成分析也是必不可少的一项标准。
矿物组成分析可以确定熟料中各种矿物的含量和种类，如方解石、石英、辉石等。
不同的矿物组成会对水泥的硬化速度、抗压强度等性能产生影响，因此矿物组成分析对于水泥产品的质量控制至关重要。
此外，水泥熟料的物理性能分析也是一个重要的标准。
物理性能分析包括了熟料的比表面积、密度、热稳定性等指标。
这些指标对于水泥的生产工艺和产品性能有着重要的影响，因此对水泥熟料的物理性能进行全面分析是确保水泥产品质量稳定的重要手段之一。
最后，水泥熟料的烧成性能分析也是不可或缺的一项标准。
烧成性能分析包括了熟料的烧成温度、烧成时间、烧成均匀性等指标。
这些指标直接关系到水泥熟料的烧成工艺和烧成质量，对于水泥产品的质量稳定起着至关重要的作用。
综上所述，水泥熟料的全分析标准包括了化学成分分析、矿物组成分析、物理性能分析和烧成性能分析。
这些分析标准的准确执行对于确保水泥产品质量稳定具有重要的意义。
只有通过全面的分析，才能够更好地控制水泥熟料的质量，为生产高质量的水泥产品提供有力的保障。
水泥化学分析
1 适用范围、检测项目、技术标准1.1适用范围本细则适用于测定通用硅酸盐水泥和制备上述水泥的熟料、生料及制定采用本标准的其它水泥和材料。
1.2检测项目（1）烧失量（2）三氧化硫（3）游离氧化钙1.3技术标准（1）GB/T 6682-2008《分析试验室用水和试验方法》（2）GB/T 12573《水泥取样方法》（3）GB/T15000《标准样品工作导则》2 检测仪器及环境条件2.1 仪器设备（1）天平：型号TG328A/200g，量程（0-200）g，精度0.0001g。
（2）瓷坩埚：带盖，容量（20mL～30mL）（3）干燥器：内装变色硅胶（4）干燥箱：可控制温度（105±5）℃、（150±5）℃、（250±5）℃（5）高温炉：可控制温度（700±25）℃、（800±25）℃、（950±25）℃（6）滤纸：快速、中速、慢速三种型号的定量滤纸（7）游离氧化钙测定仪：具有加热、搅拌、计时功能，并配有冷凝管（8）玻璃砂芯漏斗：直径50mm（9）玻璃容量器皿：滴定管、容量瓶、移液管（10）磁力搅拌器：带有塑料的搅拌子，具有调速和加热的功能2.2 试剂（1）酚酞（2）苯甲酸—无水乙醇标准（3）无水乙醇（4）氯化钡溶液（5）蒸馏水（6）乙二醇-乙醇溶液2.3 环境条件（1） 试验室温度应控制在20℃±2℃之间 （2） 电源：380v ；220v3 试样数量、被测参数及允许变化范围按照GB/T 12573方法取样，才用四分法或者缩分器将试样缩分至100g ，经过80um 方孔筛筛析，用磁铁吸取筛余物中金属铁，将筛余物经过研磨后使其全部通过孔径为80um 方孔筛，充分混匀，装入试样瓶中，密封保存，供测定用。
4 检测方法4.1 检验前核对试样和检查所需设备（１） 烧失量的测定：测试前检查天平是否在检定周期内，称量是否正常；干燥器内是否盛变色硅胶，变色硅胶颜色是否为兰色；烘箱是否在检定周期内，温度是否在100℃-105℃中稳定。
水泥化学分析方法.
水泥化学分析方法GB/T176--19961 范围本标准规定了水泥化学分析方法的基准法和在一定条件下被认为能给出同等结果的代用法。
在有争议时以基准法为准。
本标准适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥以及制备上述水泥的熟料和适合本标准方法的其他水泥。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB12573─90水泥取样方法3 试验的基本要求3.1试验次数与要求每项测定的试验次数规定为两次。
用两次试验平均值表示测定结果。
在进行化学分析时除另有说明外必须同时做烧失量的测定；其他各项测定应同时进行空白试验并对所测结果加以校正。
3.2质量、体积、体积比、滴定度和结果的表示用“克”表示质量精确至0.0001g•。
•滴定管体积用“毫升”表示，•精确至0.05ml 滴定度单位用毫克/毫升（mg/ml)表示；溶液的体积比以三次测定平均值表示，滴定度和体积比经修约后保留有效数字四位。
各项分析结果均以百分数计，表示至小数二位。
3.3 允许差本标准所列允许差均为绝对偏差，用百分数表示。
同一试验室的允许差是指：同一分析试验室同一分析人员（或两个分析人员）采用本标准方法分析同一试样时，两次分析结果应符合允许差规定。
如超出允许范围，应在短时间内进行第三次测定（或第三者的测定），测定结果与前两次或任一次分析结果之差值符合允许差规定时，则取其平均值，否则应查找探因，重新按上述规定进行分析。
不同试验室的允许差是指：两个试验室采用本标准方法对同一试样各自进行分析时，所得分析结果的平匀值之差应符合允许差规定。
如有争议应商定另一单位按年标准进行仲裁分析。
以仲裁单位报出的结果为准，与原分析结果比较，若两个分析结果之差值符合允许差规定，则认为原分析结果无误。
水泥生料、熟料的化学分析
PS：三氧化二铁、三氧化二铝、氧化钙、氧化 镁的测定同水泥熟料氯化铵系统
statistics
统计学——第六章统计指数
3.4.1.2 氟硅酸钾系统
PS：此溶液可供测定硅、 铁、铝、钙、镁用。如为 掺有粉煤的立窑生料，则 应先放在银坩埚于700℃ 左右预烧后，再加入 NaOH熔融。 二氧化硅、三氧化二铁、 三氧化二铝、氧化钙、氧 化镁的测定同水泥熟料氯 化铵系统
• （三）直接滴定法 – 方法讨论 • 测定结果为纯铝含量 • PH值最适宜范围2.5～3.5 • 溶液要煮沸 • PAN的不可太多，一般200ml溶液中2～3滴为宜 • EDTA－Cu为等物质量的溶液
• 结果计算
T----每毫升EDTA标准溶液相当于氧化铝的质量，
mg/mL;
V----滴定时消耗EDTA标准溶液的体积， mL;
statistics
统计学——第六章统计指数
⑴ 二氧化硅的测定
• 方法原理 – 试样以无水碳酸钠烧结，盐酸溶解，加固体氯化铵与水浴 上加热蒸发，使硅酸凝聚。滤出的沉淀灼烧后，得到含有 铁、铝等杂质的不纯的二氧化硅。沉淀用氢氟酸处理后， 失去的质量即为纯二氧化硅的量。
H 2 SiO3
xH2O
NH
统计学——第六章统计指数
3.4 水泥及生料、 熟料的化学分析
statistics
统计学——第六章统计指数
·目录·
statistics
统计学——第六章统计指数
3.4.1 生料的化学分析
普通水泥生料是石灰石、硅质矿物、铁矿石等原料，按照一定的配比 混合粉碎后，供在水泥窑内煅烧水泥的混合物。
化学成分
烧失量 SiO2 Al2O3 Fe2O3 CaO Mgo
分析大型实验：水泥熟料中SiO2、Fe2O3、A12O3、CaO和MgO
缓冲液： HAc–NaAc缓冲溶液(pH = 4.3)
4人合配 NH3–NH4Cl缓冲溶液 (pH = 10 ) 10%氨水 1:2三乙醇胺 （ 2人合配）
其它溶液：10％NaOH溶液
4人合配 10% NH4CNS溶液
1:1 HCl溶液 3% HCl溶液
固体NH4Cl
1:1氨水
浓HCl
浓HNO3 等
水泥熟料中SiO2、Fe2O3、A12O3、CaO和MgO 含量的测定
1、概述 水泥熟料的主要的化学成分 SiO2 Fe2O3 Al2O3 分析方法 重量法 2、试样的分解、及测定 采用氯化铵法： NH 4Cl HCl ( HNO3 )
CaO
MgO
配位滴定法
样品
过滤 洗涤 灼烧 称重 沉液：Fe3、Al 3、Ca2、Mg 2 →用EDTA滴定
取滤液测Fe3+： pH=1.8～2.2 继续测Al 3+： pH=4.3 取滤液测Ca2+：pH＞12
磺基水扬酸指示剂 PAN指示剂 钙指示剂
EDTA滴定 EDTA滴定 EDTA滴定
Fe3+、Al3+等离子的干扰用三乙醇胺掩蔽。 取滤液测(Ca2++Mg2+) ： pH=10 K-B指示剂 EDTA滴定
0.01mol· -1EDTA标准溶液配制和标定方法： 参考实验教材 L
0.01mol· -1CuSO4标准溶液的配制和标定方法：参考实验教材 L
注意浓度和称量数据的不同
0.01mol· －1 CuSO4标准溶液的标定： L 准确吸取EDTA标准溶液25mL于250mL锥形瓶中，加水至100 mL， 加10mL HAc–NaAc缓冲溶液(pH = 4.3)，加热至80~90℃，取下， 加6~8 滴0.3％PAN指示剂，用CuSO4标准溶液滴定至呈稳定的 紫红色，记下CuSO4溶液的用量，并计算其浓度。
混凝土水泥熟料的研究方法
混凝土水泥熟料的研究方法一、前言混凝土是建筑中不可或缺的材料，而水泥则是混凝土的主要组成部分。
水泥熟料是制造水泥的原材料，因此对其研究具有重要意义。
本文将介绍混凝土水泥熟料的研究方法。
二、水泥熟料的成分分析水泥熟料的成分分析是研究水泥熟料的重要手段。
通常采用X射线荧光光谱仪、扫描电子显微镜、透射电子显微镜等仪器进行分析。
1. X射线荧光光谱仪X射线荧光光谱仪是一种利用X射线激发物质产生荧光来分析成分的仪器。
通过测量样品荧光的能量和强度，可以得到样品的化学成分。
2. 扫描电子显微镜扫描电子显微镜是一种利用电子束扫描样品表面并检测电子信号的仪器。
通过扫描样品表面，可以观察到样品的形貌和微观结构。
3. 透射电子显微镜透射电子显微镜是一种利用电子束穿过样品并检测电子信号的仪器。
通过观察电子束穿过样品后的衍射、散射等现象，可以得到样品的晶体结构和成分。
三、水泥熟料的物理性质测试水泥熟料的物理性质测试可以帮助研究者了解水泥熟料的力学性能、热学性能等方面的特性。
常用的测试方法包括压缩强度测试、热重分析、差热分析等。
1. 压缩强度测试压缩强度测试是测试水泥熟料抗压能力的方法。
常用的测试方法包括标准立方体压缩强度测试、圆柱体压缩强度测试等。
2. 热重分析热重分析是测试水泥熟料在加热过程中质量变化的方法。
通过测量样品在不同温度下的质量变化情况，可以了解水泥熟料的热学性质。
3. 差热分析差热分析是测试水泥熟料在加热过程中释放或吸收的热量的方法。
通过测量样品在不同温度下的热量变化情况，可以了解水泥熟料的热学性质。
四、水泥熟料的化学性质测试水泥熟料的化学性质测试可以帮助研究者了解水泥熟料的化学成分、反应机理等方面的特性。
常用的测试方法包括X射线衍射、红外光谱、核磁共振等。
1. X射线衍射X射线衍射是一种测试水泥熟料晶体结构的方法。
通过测量样品对X射线的衍射情况，可以了解样品的晶体结构和成分。
2. 红外光谱红外光谱是一种测试水泥熟料分子结构的方法。
水泥生料化学分析方法水泥集团公司
水泥生料化学分析方法1 范围本标准适用于水泥熟料中各成分的化学分析方法。
2 测定方法（一）二氧化硅的测定1、方法提要以少量碳酸钠（粉末状）与已灼烧过的生料充分混合，在950℃左右进行烧结，然后以盐酸溶解。
在加热蒸发至糊状后，加入氯化铵固体以加快硅酸的凝聚。
2、二氧化硅的测定称取约0.6～0.7g试样，精确至0.0001g，置于铂坩埚中，在950～1000℃下灼烧5min，冷却。
用玻璃棒仔细压碎块状物，加入0.3g无水碳酸钠粉末，混匀，将混合物集中在锅底的一角，然后加盖将坩埚置于950～1000℃下灼烧10min，放冷。
将烧结块移入瓷蒸发皿中，加少量水润湿，用平头玻璃棒压碎块状物，盖上表面皿，从皿口滴入5mL盐酸及2～3滴硝酸，待反应停止后取下表面皿，用平头玻璃棒压碎块状物使分解完全，用热盐酸（1+1）清洗坩埚数次，洗液合并于蒸发皿中。
将蒸发皿置于沸水浴上，皿上放一玻璃三角架，再盖上表面皿。
蒸发至糊状后，加入1g氯化铵，充分搅匀，继续在沸水浴上蒸发至干。
取下蒸发皿，加入10～20mL热盐酸（3+97），搅拌使可溶性盐类溶解。
用中速滤纸过滤，用胶头扫棒以热盐酸（3+97）擦洗玻棒及蒸发皿，并洗涤沉淀3～4次，然后用热水充分洗涤沉淀，直至检验无氯离子为止。
滤液及洗液保存在250mL容量瓶中。
将沉淀连同滤纸一并移入已灼烧恒重的瓷坩埚中，灰化后放入950～1000℃的马弗炉内灼烧30min，取出坩埚置于干燥器中冷却至室温，称量。
反复灼烧，直至恒量二氧化硅的质量百分数按下式计算：m1X SiO2= ×100m式中：m1——灼烧后沉淀的质量，g；m——试料的质量，g。
（二）其他成分的测定三氧化二铁、三氧化二铝、氧化钙、氧化镁、氧化钾、氧化钠的测定与“水泥化学分析方法”相同。
水泥熟料全分析
水泥熟料全分析摘要：实验目的：利用沙浴获得除去SiO2的水泥溶解溶液，通过EDTA和CuSO4的配位滴定法测定水泥中Ca2+、Fe3+、Al3+、Mg2+的含量，对水泥的主要成分进行全分析。
进一步掌握络合滴定方法，通过控制试液的酸度、温度和合适的掩蔽剂、指示剂等条件，来测定铁、铝、镁共存时各自的浓度。
实验结果：Fe2O3%=6.33；Al2O3%= -0.903；CaO%=64.07；MgO%=2.61。
Fe2O3的测定偏高，Al2O3完全错误，应该是EDTA加入不足，CaO、MgO测量合理。
背景介绍：实验原理：水泥熟料的主要化学成分：SiO2（18-24%）、Fe2O3（2-5.5%）、Al2O3（4-9.5%）、MgO（<4.5%）CaO（60-70%）。
通过HCl、HNO3使金属氧化物（实际是硅铝酸盐）变成可溶性盐，然后过滤出SiO2（以硅酸的形式沉淀，可以通过加热称重法测定SiO2的质量）。
由于硅酸吸附严重，需要用热水不断洗涤，利用各离子与EDTA的配合物稳定程度的强弱、所需要的指示剂和掩蔽作用、pH的影响，可以采取不同的滴定方案分别测定各离子的含量。
M n++Y4-=MY4-n；Fe2O3%=C EDTA×V EDTA÷1000×M0.5Fe2O3(159.69)÷（W水泥×50÷250）×100；Al2O3%=C EDTA×(V1×K）÷1000×M0.5Al2O3(101.96)÷（W水泥×50÷250）×100；CaO%=C EDTA×V EDTA÷1000×M CaO(56.8)÷（W水泥×25÷250）×100；Fe2O3%=C EDTA×(V EDTA2 -V EDTA2)÷1000×M MgO(40.31)÷（W水泥×25÷250）×100；实验方法：实验仪器：沙浴箱、滴定管、锥形瓶（2个）、250ml容量瓶（2个）、加热装置、大小烧杯、钙指示剂、磺基水杨酸、PAN指示剂、K-B指示剂、氨缓冲溶液（pH=10）、醋酸缓冲溶液（pH=4），20%的NaOH溶液、EDTA溶液、三乙醇胺（1:2）溶液、CuSO4固体、固体NH4Cl、浓盐酸、浓硝酸、1:1HCl、氨水、1:1H2SO4、水泥样品实验步骤：1.水泥样品的制备洗涤仪器，检验滴定管是否漏水---》分析天平准确称量0.4-0.6g的水泥样品，置于干燥烧小杯中。
水泥生产化学分析操作规程
水泥生产化学分析操作规程熟料化学分析操作规程一、烧失量（Loss）称取试样 0.5g，精确至 0.0001，置于干净的小瓷坩锅中，放置在高温炉中，从低温升到950℃或1000℃恒温灼烧至恒重（1000℃恒温烧 30 分钟），取出冷却称量。
计算：Loss=【1-（灼烧后重-空锅重）÷试样重】×100%二、游离氧化钙 f-CaO（1）、称取试样 0.2 克，精确至 0.0001，置于干燥的三角瓶中，用量筒（杯）量取甘油—酒精溶液 25—30 毫升，摇匀后置于有回流冷凝管的电炉上加热，至微沸关掉电炉，冷到无回流液时，用苯甲酸滴定至红色完全消失，这样反复操作三次，10分钟后，不再出现红色即为化学反应终点。
（2）、计算方法：f-CaO=V 耗×TCaO÷试样重×100%三、化学全分析：（氯化铵重量法）1、SiO2 ：称取试样 0.5g，精确至 0.0001，置于干净干燥的小烧杯中（250毫升）,再取 1g 左右 NH4Cl倒入该杯中，用平头玻璃棒（干净、干燥的）压破 NH4Cl，搅匀试样后加浓HN3 2—3 滴，浓HCl 5毫升，拌匀后，水浴加热蒸干，然后用（ 3+97）热盐酸溶液洗涤过滤（定量快速滤纸），过滤后，滤纸与SiO2 （滤纸上）置于大瓷坩锅中，放到电炉上灰化，至白色（用大瓷坩锅盖子保留逢隙盖住，不能让滤纸燃烧），后放到高温炉中 950℃或 1000℃灼烧至恒重，（灼烧半小时）取出冷却称重。
计算：SiO2 =（烧后重－空锅重）÷试样重×100%2、全分析：CaO、MgO、Fe2O3、Al2O3将过滤后的母液冷却后，用蒸馏水稀释至刻度线摇匀，移液管先用自来水洗涤2—3次，再用蒸馏水洗涤2—3次，然后用分析液洗涤2—3次。
（1）、CaO：吸取分析液 25 毫升，置于干净的大烧杯中，后用蒸馏水稀释至 200 毫升左右，拌匀后，先加（1+2）三乙醇胺 5 毫升，加钙指示剂少许，搅拌再加 20%KOH溶液，调至出现荧光黄后过量 7—9 毫升，拌匀后，用 EDTA 标液滴定，终点为亮红色。
简述水泥及熟料酸溶-氯化铵系统分析的流程
简述水泥及熟料酸溶-氯化铵系统分析的流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!水泥及熟料酸溶氯化铵系统分析流程一、实验目的。
水泥熟料化学分析方法
水泥熟料化学分析方法A １水泥厂化验室烧失量的测定A ⒈１ 方法提要试样在900～950℃的马弗炉中灼烧，驱除水分和二氧化碳，同时将存在的易氧化元素氧化。
A ⒈２ 分析步骤称取约1g 试样（m 1 ），精确至0.0001g ，置于已灼烧恒量的瓷坩锅中，首先放在电炉上加热，然后再放在900～950℃马弗炉内灼烧30min ，取出放入干燥器冷却至室温，称量。
反复灼烧，直至恒量。
A ⒈３ 结果表示烧失量的质量百分数LOI 按式(A1)计算： m1 - m 2LOI ＝ ×100 .................(A1)m1式中： LOI—烧失量的质量百分数，％；试料的质量，g；m1—m灼烧后试料的质量，g。
2—A２水泥厂化验室不溶物的测定A⒉１方法提要试样先以盐酸溶液处理，滤出的不溶残渣再以氢氧化钠溶液处理，经盐酸中和，过滤后，残渣在高温下灼烧，称量。
A⒉２分析步骤），精确至0.0001g，置于150mL烧称取约1g试样（m3杯中，加25mL水，搅拌使其分散。
在搅拌下加入5mL盐酸，用平头玻璃棒压碎块状物使其分解完全（如有必要可将溶液稍稍加温几分钟），加水稀释至50mL，盖上表面皿，将烧杯置于蒸汽浴中加热15min。
用中速滤纸过滤，用热水充分洗涤10次以上。
将残渣和滤纸一并移入原烧杯中，加入100mL氢氧化钠溶液（10g/L），盖上表面皿，将烧杯置于蒸汽浴中加热15min，加热期间搅动滤纸及残渣2～3次。
取下烧杯，加入1～2滴甲基红指示剂溶液，滴加盐酸(1+1)至溶液呈红色，再过量8～10滴。
用中速滤纸过滤，用热的硝酸铵溶液（20g/L）充分洗涤14次以上。
将残渣和滤纸一并移入已灼烧恒量的瓷坩锅中，灰化后在950～1000℃的马弗炉内灼烧30min，取出坩锅置于干燥器中冷却至室温，称量。
反复灼烧，直至恒量。
A⒉３结果表示不溶物的质量百分数IR按式(A2)计算：m4IR＝×100 ....................(A2)m3式中：IR—不溶物的质量百分数，％；试料的质量，g；m3—m灼烧后试料的质量，g。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥熟料化学分析方法
A１烧失量的测定
A⒈１方法提要
试样在900～950℃的马弗炉中灼烧，驱除水分和二氧化碳，同时将存在的易氧化元素氧化。
A⒈２分析步骤
称取约1g试样（m1 ），精确至0.0001g，置于已灼烧恒量的瓷坩锅中，首先放在电炉上加热，然后再放在900～950℃马弗炉内灼烧30min，取出放入干燥器冷却至室温，称量。
反复灼烧，直至恒量。
A⒈３结果表示
烧失量的质量百分数LOI按式(A1)计算：
m
1- m
2
LOI＝×100 .................(A1)
m
1
式中： LOI—烧失量的质量百分数，％；
试料的质量，g；
m
1—
m
灼烧后试料的质量，g。
2—
A２不溶物的测定
A⒉１方法提要
试样先以盐酸溶液处理，滤出的不溶残渣再以氢氧化钠溶液处理，经盐酸中和，过滤后，残渣在高温下灼烧，称量。
A⒉２分析步骤
），精确至0.0001g，置于150mL烧称取约1g试样（m
3
杯中，加25mL水，搅拌使其分散。
在搅拌下加入5mL盐酸，用平头玻璃棒压碎块状物使其分解完全（如有必要可将溶液稍稍加温几分钟），加水稀释至50mL，盖上表面皿，将烧杯置于蒸汽浴中加热15min。
用中速滤纸过滤，用热水充分洗
涤10次以上。
将残渣和滤纸一并移入原烧杯中，加入100mL氢氧化钠溶液（10g/L），盖上表面皿，将烧杯置于蒸汽浴中加热15min，加热期间搅动滤纸及残渣2～3次。
取下烧杯，加入1～2滴甲基红指示剂溶液，滴加盐酸(1+1)至溶液呈红色，再过量8～10滴。
用中速滤纸过滤，用热的硝酸铵溶液（20g/L）充分洗涤14次以上。
将残渣和滤纸一并移入已灼烧恒量的瓷坩锅中，灰化后在950～1000℃的马弗炉内灼烧30min，取出坩锅置于干燥器中冷却至室温，称量。
反复灼烧，直至恒量。
A⒉３结果表示
不溶物的质量百分数IR按式(A2)计算：
m
4
IR＝×100 ....................(A2)
m
3
式中：IR—不溶物的质量百分数，％；
m
试料的质量，g；
3—
m
灼烧后试料的质量，g。
4—
A３二氧化硅的测定
A⒊１二氧化硅的测定（氯化铵重量法）
A⒊⒈１方法提要
在含有硅酸的浓盐酸溶液中，加入足量的固体氯化铵并于水浴上加热，可使硅酸迅速脱水析出。
铵盐同时降低了硅酸对其它离子的吸附，经过滤、洗涤后，得到较纯的硅酸。
A⒊⒈２分析步骤
称取0.5g试样（m），精确至0.0001g，置于100mL烧杯中，加入1.5g固体氯化铵，用平头玻璃棒混匀，盖上表面皿，沿皿口加入3mL盐酸，然后用玻璃棒仔细搅匀，使试样充分分解。
将烧杯置于沸水浴中10分钟取下，加少量热水搅拌，使可溶性盐类充分溶解。
以快速定量滤纸过滤，并用热水洗涤烧杯2～3次，再用热水洗涤沉淀物4次，滤液及
洗液保存在250mL容量瓶中，冷却室温，加水稀释至刻度，摇匀。
此溶液A供测定三氧化二铁、三氧化二铝、氧化钙、氧化镁用。
将沉淀连同滤纸一并移入已灼烧衡量的瓷坩锅中，先放在电炉上烘干灰化，然后放在900～950℃的高温炉中，灼烧20分钟，取出放入干燥器中冷却称量。
如此反复灼烧，直至衡量。
A⒊⒈３结果表示
二氧化硅的质量百分数X SiO2 按式(A3)计算:
m
5
X SiO2 ＝×100 .....................(A3)
m
式中：X SiO2 —二氧化硅的质量百分数，％；
m
灼烧后沉淀质量，g；
5—
m—试料的质量，g。
A⒊２二氧化硅的测定（氟硅酸钾容量法）
A⒊⒉１方法提要
在氟化钾和氯化钾的酸性溶液中，使硅酸形成氟硅酸钾沉淀，经过滤、洗涤、中和残余酸后，用热水使氟硅酸钾水解产生HF，以酚酞为指示剂，用氢氧化钠标准滴定溶液滴定。
A⒊⒉２分析步骤
称取试样约0.5g(m)，精确至0.0001g，置于银坩埚中，加入5～6g氢氧化钠，盖上坩埚盖(应留一定缝隙)，放在650℃高温炉中熔融20min，取出坩埚冷却，将坩埚置于盛有100mL热水的烧杯中，盖上表面皿，于电热板上适当加热，待熔块完全浸出后，取出坩埚，用热水冲洗坩锅和盖，在搅拌下一次加入25mL盐酸，再加入1mL硝酸。
用盐酸(1+5)和水洗净坩锅和盖。
将溶液加热至沸，待溶液澄清后，冷至室温，移入250mL容量瓶中，加水稀释至标线，摇匀。
此溶液B供测定三氧化二铁、三氧化二铝、氧化钙、氧化镁用。
吸取试样溶液B 50mL放入300mL塑料杯中，加入10～。
