变电站智能视频监控系统
变电站视频及环境监控系统技术方案
变电站视频及环境监控系统技术方案一、综述随着社会科技的进步和电力需求的增长，变电站的重要性也日益凸显。
为了确保变电站的安全稳定运行，建立一套高效可靠的视频及环境监控系统是非常重要的。
本文将提供一种技术方案，包括硬件设备的选择、系统架构的设计以及监控方案的实施，以确保变电站的安全运行。
二、硬件设备选择1.摄像头：选用高清晰度、广角视野的摄像头，能够获取更广泛的画面，并提供清晰的监控视频。
2.硬盘录像机（DVR/NVR）：根据变电站的规模和需求，选择具有高存储容量、可靠性和稳定性的硬盘录像机，能够满足长时间存储监控视频的需求。
3.显示器：为了方便监控人员查看视频画面，选用高分辨率、大屏幕的显示器，并考虑显示器的抗干扰性能，以确保在各种环境下都能够清晰显示。
4.传感器：选择适合变电站环境的多种传感器，如烟雾传感器、温度传感器、湿度传感器等，能够实时监控变电站内的各种环境数据。
5.网络设备：选择具有高速传输能力、稳定性和安全性的网络设备，如路由器、交换机等，以确保监控数据的及时传输和安全存储。
三、系统架构设计1.视频监控系统架构：(1)前端设备：摄像头安装在变电站的关键区域，如进出口、接线室等。
每个摄像头通过网线连接到NVR，将视频数据传输到后端设备进行存储和处理。
(2)后端设备：NVR将视频数据存储在硬盘上，并通过网络设备将数据传输到显示器上。
监控人员可以通过显示器查看实时视频画面，并进行录像、回放等操作。
(3)网络设备：用于连接前端设备和后端设备，将视频数据传输到指定的显示器上。
2.环境监控系统架构：(1)传感器网络：在变电站内设置多个传感器，实时监测环境参数，如温度、湿度、烟雾等，并将数据传输到后台服务器进行处理和存储。
(2)后台服务器：接收传感器传来的数据，并进行处理和分析。
可以设置报警规则，一旦环境参数超过预设值，系统会自动发出警报。
(3)相关人员接口：监控人员通过电脑或手机等设备访问后台服务器，可以实时查看环境参数，并进行报警管理、数据分析等操作。
变电站视频及环境监控系统技术方案
变电站视频及环境监控系统技术方案一、背景变电站是电力系统中重要的组成部分，负责将输送来的高压电力通过变压器降压后分配到各个用户。
随着技术进步和社会发展，对于变电站的安全和稳定性要求也越来越高。
因此，如何有效地实施视频监控和环境监控成为变电站管理的关键。
二、视频监控技术方案1. 摄像设备选择在变电站中，应选择抗干扰性强、高清晰度、远距离监控的摄像设备。
考虑到变电站较为特殊的工作环境，建议选择抗腐蚀、防爆、防震的专业监控摄像头。
2. 视频监控布局针对变电站不同区域的特点，进行合理的视频监控布局。
重点监控变压器、开关设备等重要区域，确保变电站的安全运行。
3. 视频存储和管理采用网络视频录像机（NVR）对监控视频进行存储和管理，确保监控数据的完整性和安全性。
同时，设置权限，限制不同人员对监控视频的访问。
4. 远程监控实现对变电站监控画面的远程访问和实时监控，方便管理人员随时掌握变电站的运行情况。
三、环境监控技术方案1. 环境监测设备选择在变电站中，应配置温度、湿度、气体浓度等环境监测设备，及时掌握变电站内部环境的变化。
2. 环境监测布局根据变电站不同区域的需求，合理布置环境监测设备，确保对整个变电站环境的全面监测。
3. 数据采集与分析利用传感器采集环境数据，并将数据传输至监控中心进行实时监测和分析。
通过数据分析，及时发现异常情况并采取相应措施。
4. 报警系统建立环境监控报警系统，一旦监测到超出设定阈值的环境参数，系统将自动发出警报，通知相关人员进行处理。
四、总结变电站视频及环境监控系统技术方案的实施，有助于提高变电站的安全性和稳定性，保障电力系统的正常运行。
通过合理选择监控设备、布局监控点和建立监控系统，可以更好地监测和管理整个变电站的运行情况，及时发现和解决问题，确保变电站的安全可靠运行。
智能变电站监控系统解决方案
智能变电站监控系统解决方案一、目标与范围1.1 目标这套方案的核心目的，是要构建一个智能的变电站监控系统，提升电力系统的安全性、可靠性和可持续性。
通过实时监控、数据分析和智能预警等功能，咱们希望能确保变电站高效运作，减少故障发生的几率，还能实现远程管理，真是个不错的主意。
1.2 范围这个方案适用于所有新建或改建的变电站，尤其是220kV及以上的高压变电站。
我们主要覆盖的内容包括：- 设备监控- 运行数据采集- 故障预警与处理- 远程控制与管理- 数据存储与分析二、组织现状与需求分析2.1 现状说实话，很多变电站的监控系统还停留在传统的人工巡检和机械监测阶段，问题不少：- 效率低，人工巡检常常会漏掉一些重要的细节。
- 故障发现滞后，结果损失就大了。
- 数据共享困难，信息孤岛现象严重，大家各自为政。
2.2 需求通过市场调研和用户访谈，我们发现需求主要集中在以下几个方面：- 实现设备的实时监控和状态评估。
- 提供故障预警功能，减少停电时间。
- 支持数据的远程访问与分析，提升管理效率。
- 降低运维成本，增强运行的可持续性。
三、实施步骤与操作指南3.1 实施步骤3.1.1 需求确认我们要和用户深入沟通，确认他们的具体需求，并制定详细的需求文档。
3.1.2 系统设计根据需求文档，我们会进行系统架构设计，包括硬件选择、软件开发框架，以及网络结构的设计。
3.1.3 硬件采购选择合适的硬件设备，比如传感器、监控摄像头、数据采集器等，然后进行采购。
3.1.4 软件开发开发监控系统软件，涵盖用户界面、数据处理模块和预警模块。
3.1.5 系统集成将硬件和软件整合，进行初步的系统测试和调试。
3.1.6 现场测试在变电站现场进行系统测试，以验证稳定性和可靠性。
3.1.7 培训与交付对相关人员进行系统操作培训，最终完成交付。
3.2 操作指南3.2.1 设备监控- 配置实时监控界面，显示设备的运行状态、负载情况和故障信息。
- 定期进行设备自检，确保传感器和监控设备正常工作。
变电站智能监控系统
变电站智能监控系统在现代电力系统中，变电站是电力传输和分配的关键节点。
随着技术的发展，变电站的监控系统也在逐渐智能化，以提高电力系统的可靠性、安全性和效率。
变电站智能监控系统主要通过集成先进的传感器、通信技术、数据处理和分析工具，实现对变电站运行状态的实时监控和智能管理。
首先，智能监控系统的核心是传感器技术。
这些传感器能够实时监测变电站内的各种物理量，如电压、电流、温度、湿度等。
通过高精度的传感器，系统可以精确地捕捉到变电站的运行状态，为后续的数据分析和决策提供基础。
其次，通信技术在智能监控系统中扮演着至关重要的角色。
通过高速、稳定的通信网络，传感器收集的数据能够实时传输到中央监控平台。
这样，监控人员可以远程查看变电站的运行状态，及时发现并处理异常情况。
数据处理和分析是智能监控系统的另一个关键组成部分。
系统通过先进的算法对收集到的数据进行处理和分析，从而实现故障预测、状态评估和性能优化等功能。
例如，通过机器学习算法，系统可以识别出潜在的故障模式，提前预警，减少停电事件的发生。
此外，智能监控系统还具备自我学习和优化的能力。
随着时间的推移，系统会根据历史数据和新的运行情况不断调整和优化其监控策略和参数，以适应不断变化的电力系统需求。
智能监控系统的应用不仅限于变电站内部的监控，还可以扩展到整个电力网络的监控和管理。
通过与其他变电站和电力设施的智能监控系统互联，可以实现整个电力网络的协同监控和优化管理。
总之，变电站智能监控系统是电力系统现代化的重要组成部分。
它通过集成先进的技术，提高了变电站的运行效率和安全性，为电力系统的稳定运行提供了有力保障。
随着技术的不断进步，未来的变电站智能监控系统将更加智能化、自动化，为电力系统的可持续发展做出更大的贡献。

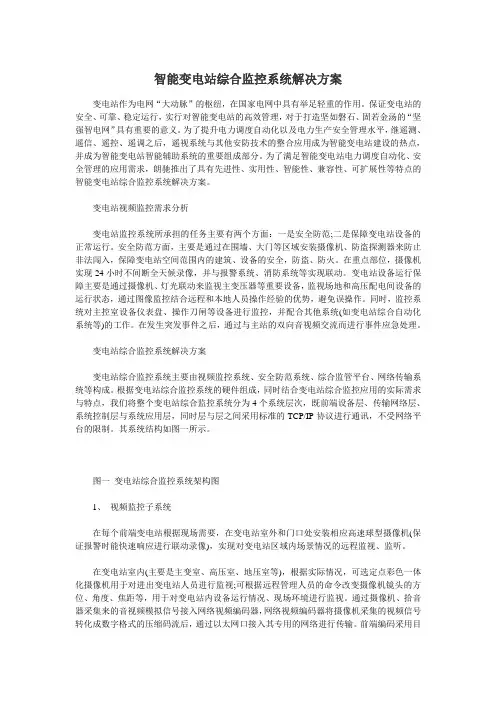

智能变电站综合监控系统解决方案
智能变电站综合监控系统解决方案变电站作为电网“大动脉”的枢纽，在国家电网中具有举足轻重的作用。
保证变电站的安全、可靠、稳定运行，实行对智能变电站的高效管理，对于打造坚如磐石、固若金汤的“坚强智电网”具有重要的意义。
为了提升电力调度自动化以及电力生产安全管理水平，继遥测、遥信、遥控、遥调之后，遥视系统与其他安防技术的整合应用成为智能变电站建设的热点，并成为智能变电站智能辅助系统的重要组成部分。
为了满足智能变电站电力调度自动化、安全管理的应用需求，朗驰推出了具有先进性、实用性、智能性、兼容性、可扩展性等特点的智能变电站综合监控系统解决方案。
变电站视频监控需求分析变电站监控系统所承担的任务主要有两个方面：一是安全防范;二是保障变电站设备的正常运行。
安全防范方面，主要是通过在围墙、大门等区域安装摄像机、防盗探测器来防止非法闯入，保障变电站空间范围内的建筑、设备的安全，防盗、防火。
在重点部位，摄像机实现24小时不间断全天候录像，并与报警系统、消防系统等实现联动。
变电站设备运行保障主要是通过摄像机、灯光联动来监视主变压器等重要设备，监视场地和高压配电间设备的运行状态，通过图像监控结合远程和本地人员操作经验的优势，避免误操作。
同时，监控系统对主控室设备仪表盘、操作刀闸等设备进行监控，并配合其他系统(如变电站综合自动化系统等)的工作。
在发生突发事件之后，通过与主站的双向音视频交流而进行事件应急处理。
变电站综合监控系统解决方案变电站综合监控系统主要由视频监控系统、安全防范系统、综合监管平台、网络传输系统等构成。
根据变电站综合监控系统的硬件组成，同时结合变电站综合监控应用的实际需求与特点，我们将整个变电站综合监控系统分为4个系统层次，既前端设备层、传输网络层、系统控制层与系统应用层，同时层与层之间采用标准的TCP/IP协议进行通讯，不受网络平台的限制。
其系统结构如图一所示。
图一变电站综合监控系统架构图1、视频监控子系统在每个前端变电站根据现场需要，在变电站室外和门口处安装相应高速球型摄像机(保证报警时能快速响应进行联动录像)，实现对变电站区域内场景情况的远程监视、监听。
变电站在线监控系统
变电站在线监控系统变电站在线监控系统是现代电力系统的重要组成部分，它通过实时监控变电站内的各种设备状态，确保电力系统的稳定运行和高效管理。
该系统利用先进的传感器技术、通信技术和计算机技术，实现了对变电站内设备的全面监控，包括变压器、断路器、继电保护装置等关键设备的运行状态。
首先，变电站在线监控系统的核心是数据采集。
系统通过安装在设备上的传感器，实时收集设备的运行数据，如温度、压力、电流、电压等。
这些数据通过通信网络传输到监控中心，由监控软件进行处理和分析。
其次，系统的数据处理和分析功能是确保电力系统安全运行的关键。
监控软件能够对收集到的数据进行实时分析，及时发现设备的异常情况，如过载、过热等。
一旦发现异常，系统会自动发出警报，并提供相应的处理建议，以避免设备故障或事故的发生。
此外，变电站在线监控系统还具备远程控制功能。
在紧急情况下，操作人员可以通过系统远程控制变电站内的设备，如断开故障线路、调整变压器的运行参数等，以快速响应和处理突发事件。
系统还具有数据存储和历史分析功能。
所有收集到的数据都会被存储在数据库中，便于进行历史数据分析和趋势预测。
通过对历史数据的分析，可以发现设备的潜在问题，提前进行维护和检修，从而延长设备的使用寿命。
最后，变电站在线监控系统还支持与其他电力系统的集成，如电网调度系统、电力市场交易系统等。
通过与其他系统的集成，可以实现电力资源的优化配置和电力市场的高效运作。
综上所述，变电站在线监控系统通过实时监控、数据处理、远程控制、数据存储和系统集成等功能，为电力系统的安全、稳定和高效运行提供了有力保障。
随着技术的不断发展，未来的变电站在线监控系统将更加智能化和自动化，为电力行业的发展做出更大的贡献。
变电站智能监控系统的设计
变电站智能监控系统的设计随着电力系统的不断发展和壮大，变电站作为电力传输和分配的重要枢纽，其安全稳定运行对于保障电力供应的可靠性至关重要。
为了实现对变电站的高效、实时、准确监控，设计一套先进的智能监控系统成为了必然趋势。
一、变电站智能监控系统的需求分析在设计变电站智能监控系统之前，首先需要对其需求进行全面的分析。
变电站监控的主要目标是确保设备的正常运行、及时发现并处理故障、保障人员安全以及提高运维效率。
具体需求包括以下几个方面：1、设备状态监测对变电站内的各种设备，如变压器、断路器、隔离开关等进行实时监测，获取其运行参数，如电压、电流、温度、湿度等，以判断设备是否处于正常工作状态。
2、环境监测监测变电站内的环境参数，如温度、湿度、风速、烟雾等，为设备的正常运行提供适宜的环境条件。
3、图像监控通过安装摄像头，实现对变电站内设备和场景的实时图像监控，以便及时发现异常情况。
4、数据采集与传输能够准确、快速地采集各种监测数据，并将其可靠地传输到监控中心。
5、故障诊断与预警能够对采集到的数据进行分析处理，及时诊断出设备故障，并发出预警信号，以便采取相应的措施。
6、远程控制支持远程控制设备的操作，如开关的分合、设备的启停等。
7、安全防范具备入侵检测、火灾报警等安全防范功能，保障变电站的安全。
8、数据分析与报表生成对监测数据进行分析处理，生成各种报表，为运维决策提供数据支持。
二、系统总体架构设计基于上述需求分析，变电站智能监控系统的总体架构可以分为感知层、传输层和应用层三个部分。
1、感知层感知层主要由各种传感器、摄像头等监测设备组成，负责采集变电站内的设备状态、环境参数和图像等信息。
传感器可以采用智能传感器，具备数据采集、处理和传输功能，能够将采集到的数据以数字信号的形式传输给上层系统。
2、传输层传输层负责将感知层采集到的数据传输到应用层。
传输方式可以采用有线通信（如以太网、光纤等）和无线通信（如 4G、5G 等）相结合的方式，以满足不同场景下的数据传输需求。
变电站计算机监控系统的应用
变电站计算机监控系统的应用随着电力系统的不断发展，变电站计算机监控系统的应用越来越广泛。
计算机监控系统可以实时监控变电站的运行状态，自动检测和诊断故障，提高电力系统的稳定性和可靠性。
本文将介绍变电站计算机监控系统的基本原理、功能和应用。
一、基本原理变电站计算机监控系统是基于计算机技术、网络通信技术、电力电子技术和自动化控制技术的一种智能化监控系统。
它通过采集变电站的各种运行参数，如电压、电流、功率因数、电量等，以及开关状态、保护动作等信号，实现对变电站的实时监控。
二、功能特点1、实时监控：计算机监控系统可以实时采集变电站的运行参数和信号，并在屏幕上显示出来，以便操作人员随时了解变电站的运行状态。
2、故障诊断：计算机监控系统可以通过分析采集到的数据，自动检测和诊断故障，并及时发出报警信号，缩短故障处理时间。
3、自动控制：计算机监控系统可以根据预先设定的控制策略，自动调整变电站的运行参数，确保电力系统的稳定性和可靠性。
4、数据存储：计算机监控系统可以存储大量的历史数据和报警信息，方便操作人员查询和分析。
5、远程管理：计算机监控系统可以通过网络通信技术，实现远程管理和控制，提高管理效率。
三、应用优势1、提高效率：计算机监控系统可以减少人工巡检的次数和时间，提高工作效率。
2、降低成本：计算机监控系统的运行和维护成本较低，可以节省人力物力资源。
3、提高可靠性：计算机监控系统可以实时监控变电站的运行状态，及时发现和解决问题，提高电力系统的稳定性和可靠性。
4、增强安全性：计算机监控系统具有故障诊断和报警功能，可以及时发现和解决故障，减少安全事故的发生。
四、应用范围变电站计算机监控系统广泛应用于电力系统中的变电站、配电所、电力线路等场所，可以实现对电力设备的远程监控和管理。
它也可以应用于石油化工、钢铁冶金等行业的自动化控制和监测领域。
变电站计算机监控系统的应用是电力系统发展的必然趋势。
它不仅可以提高电力系统的稳定性和可靠性，还可以降低成本和提高效率。
国电智能变电站一体化监控系统解决方案
国电智能变电站一体化监控系统解决方案一、背景介绍随着电网的建设和运营变得越来越复杂，对变电站的安全、稳定和高效运营的需求也越来越高。
由此，国电智能变电站一体化监控系统应运而生。
该系统通过集成各种监控设备和技术，实现对变电站各个环节的监控、控制和管理，提高变电站的运维水平和效率，确保电网运行的可靠性和稳定性。
二、系统架构1.数据采集层：通过传感器、仪器仪表等设备，实时采集变电站各种设备的运行数据，包括电流、电压、温度、湿度、气压等。
2.数据传输层：将采集到的数据通过有线或无线方式传输至上层的数据处理中心，确保数据的准确和及时性。
3.数据处理中心：对传输来的数据进行处理和分析，通过算法和模型计算得到各种参数的变化趋势、预警等。
这一层还可以对数据进行实时监测、查询和分析。
4.系统管理及控制层：通过对数据的处理和分析，形成对变电站运行状态的判断，一旦发现异常情况，系统可以通过自动控制或发送警报通知相关人员进行处理。
5.用户界面层：在PC端或移动设备上展示系统的各项功能和操作界面，方便用户进行操作和控制。
三、系统功能1.实时监测和数据采集：对变电站的各种设备实时进行监测和数据采集，包括线路的电流、电压参数，变压器的温度、湿度参数等；2.故障诊断和预警：通过系统对数据的分析和处理，实时判断设备运行是否正常，并预测可能发生的故障，及时通过界面或短信、邮件等方式发送给相关人员；3.智能控制和操作：对变电站的各种设备进行控制和操作，如远程开关、调整和控制线路的电流和电压等；4.统计和分析报表：对变电站的运行数据进行统计和分析，生成各种报表和图表，方便用户进行数据分析和决策；5.安全和保护功能：通过对设备的监控和控制，确保变电站的安全和稳定运行，避免火灾、爆炸等事故的发生。
四、系统优势1.实时性高：系统可以实时采集和处理变电站的各项数据，及时反馈变化情况，并提供预警功能。
2.可靠性强：系统具有自动诊断、故障预测等功能，能够提前预防和修复设备故障，降低事故发生的概率。
变电站智能辅助监控系统
变电站智能辅助监控系统【正文】一、引言变电站智能辅助监控系统是基于数字化技术和智能化算法的一种监控系统。
通过采集和分析变电站各种参数数据，实现对变电站设备状态的实时监测和故障预警，提高变电站的安全性、可靠性和效率。
本文档旨在对变电站智能辅助监控系统进行详细介绍和说明。
二、系统概述⒈系统架构⑴系统组成⑵系统功能⑶系统特点⒉系统需求⑴硬件需求⑵软件需求⑶数据需求三、系统设计⒈传感器布置与数据采集⑴传感器选择及布置原则⑵数据采集方法和技术⒉数据处理与分析⑴数据预处理⑵数据分析算法⒊监控与预警功能⑴实时监测功能⑵故障预警功能⑶报警与通知机制四、系统部署与调试⒈系统安装与配置⑴硬件设备安装⑵软件系统配置⑶数据采集与传输调试⒉数据验证与故障排除⑴监测数据验证⑵故障排查与修复五、系统运维与维护⒈系统运行监测与优化⑴监测指标与报表⑵性能优化措施⒉定期维护与巡检⑴硬件设备维护⑵软件系统更新六、系统性能评估⒈典型特征参数评估⑴系统准确性评估⑵实时性评估⒉故障预警效果评估⑴故障预警准确性评估⑵预防措施效果评估七、法律名词及注释⒈法律名词1：对应解释和说明⒉法律名词2：对应解释和说明【附件】⒈附件1：系统设计图纸⒉附件2：系统配置文件⒊附件3：实际数据采集记录【结束语】本文档详细介绍了变电站智能辅助监控系统的设计、部署、运维等各个方面，可以为相关工作人员提供参考和指导。
附件中包括了系统设计图纸、配置文件和实际数据采集记录。
相关法律名词和注释在文档中有详细说明。
如有任何疑问，请与我们联系。
110kV智能综合变电站保护与监控系统概述
110kV智能综合变电站保护与监控系统概述随着电力行业的不断发展，变电站在电网中扮演着非常重要的角色。
为了确保电力系统的稳定运行和安全性，变电站保护与监控系统显得尤为重要。
近年来，随着信息技术的不断发展与应用，智能综合变电站保护与监控系统已经逐渐成为了电力行业的一个新的发展趋势。
本文将从110kV智能综合变电站保护与监控系统的基本概念、功能特点、系统结构和发展趋势等方面进行阐述。
一、基本概念110kV智能综合变电站保护与监控系统是指根据变电站电网特性与保护需求，运用现代化数字化技术、通信技术、信息技术等设备对变电站进行保护和监控。
系统的目标是能够在变电站设备发生故障或电网发生异常情况时，确保及时、可靠地对变电设备进行保护以及实时监控电网的运行状态，保障电网的安全运行。
二、功能特点1. 整合性：系统能够对变电站内各种设备（如变压器、断路器、隔离开关等）进行全面保护和监控，实现设备的整体运行管理。
2. 智能化：系统能够实现对电网运行状态的智能化判断，对电网异常情况进行及时处理，并且能够自动启动保护装置来保障设备和人员的安全。
3. 可靠性：系统具有高度的可靠性和稳定性，能够准确地对电网的运行状态进行监控和保护，并且在设备故障和电网异常情况时进行快速的响应。
4. 通信性：系统内部各设备之间可以通过网络进行通信，并且能够与上级调度中心实现远程通信，为电网的调度和控制提供了方便。
5. 数据化：系统能够实现对电网运行数据进行实时记录和存储，为电网的运行分析和故障诊断提供了依据。
三、系统结构1. 主站系统：主站系统是整个系统的中枢，包括数据采集单元、设备保护单元、通信接口单元等。
主站系统负责采集和处理变电站内各种设备的运行数据，并且根据需要进行保护动作。
2. 辅助保护装置：辅助保护装置是主站系统的补充，负责对特定设备进行定向保护，如变压器保护、母线保护等。
3. 远动通信装置：远动通信装置是系统与上级调度中心以及其他变电站进行通信的接口，负责实现系统与外界的数据传输和远程控制。
变电站综合智能化视频监控技术设计方案
变电站综合智能化视频监控技术设计方案1.概述本方案描述了所需现场（室内、室外）视频图像监控、周界防范报警、110kv开关（刀闸）遥信位移视频联动，实现本地综合智能视频监控系统、物体运动检测视频图像联动等方面技术解决方案的构建。
2.设计目标➢变电站工作人员对全站现场及设备运行情况进行监控；➢适应全天候有效图像视频监控：雾天夜间无光，能见度不低于10米，大雨及雨天以下。
➢实时检测墙壁交叉口（非法交叉口）。
相应的报警信号将触发视频监控系统的摄像头录像，同时在变电站的视频监控背景显示屏上实时联动画面，并有声光报警。
系统记录并保存场景图像信息。
➢遥信位移监测系统联动。
视频图像监控系统集成视频联动控制器根据遥控系统传来的110KV开关（刀开关）遥控信号位移信息，控制相应的摄像机到相应的监控预设位置，抓取相应的摄像机显示的近景图像信息。
设备或灯，并保存。
➢根据需要布防特定区域（如维修工作区域），系统对进入布防区域的物体进行运动检测，并控制摄像头进行跟踪、监控和记录。
三、设计标准GBJ115-87 工业电视系统工程设计规范GB50198-9 4 民用闭路电视系统工程技术规范GB 12322-90通用电视设备可靠性试验方法GB 12 663-2001 防盗报警控制器通用技术要求IEC364-4-41 保护接地和防雷接地标准GB/T 14429-93 遥控设备和系统术语ISO/IEC 14496-2 MPEG4 视频和音频编解码器标准 - 视听对象编码（第6部分）。
ITU H.26 4 视频和音频编解码器标准DL 476-92 电力系统实时数据通信应用层协议IEC60870-5-101 基本遥控任务配套标准IEC608 70-5-103 继电保护设备信息接口支持标准IEC60870-5-104 遥控网络传输协议IEEE802.3 10BASE-T 以太网接口标准IEEE802.3U 100BASE-TX 快速以太网接口标准4. 设计的基本原则在构建整个系统时，我们本着技术先进、系统实用、结构合理、产品主流、成本低、维护少的基本原则进行系统建设。
变电站视频监控系统施工方案
变电站视频监控系统施工方案一、项目背景随着城市经济的发展和电力系统的改造，变电站的数量和规模逐渐增加，对变电站的安全管理和监控需求也越来越高。
视频监控系统作为一种重要的安全管理手段，在变电站中起到了关键的作用。
本文将就变电站视频监控系统的构成、功能、施工流程及技术要求等方面进行详细的叙述。
二、施工方案1.设备选择及布局根据变电站的规模及需求，选择高清摄像机、网络视频存储器、网络传输设备等视频监控设备。
合理布局监控点位，保证全方位的监控覆盖，同时考虑到设备的防尘、防水、抗震等特性，保证设备的正常运行。
2.系统构成（1）摄像机：摄像机作为视频监控系统的核心，应选择高清分辨率、夜视功能强大的摄像机，安装于变电站的关键区域，如变压器室、配电室、进出口等。
（2）监控中心：监控中心是整个视频监控系统的核心控制中心，用于实时监控、录像存储和播放回放等功能。
监控中心应选择功能强大、稳定可靠的设备，具备高清画质、多路同时播放、智能识别等功能。
（3）存储设备：存储设备用于存储监控摄像头的视频数据，应选择大容量、高速稳定的存储设备，保证视频数据的有效保存和及时检索。
（4）传输设备：传输设备用于将摄像机采集到的视频信号传输到监控中心，应选择高速、稳定的传输设备，保证视频信号的及时传输和完整性。
3.施工流程（1）工程准备：确定方案，制定施工计划，采购所需设备，准备施工材料。
（2）安装设备：根据布局图，进行摄像机、监控中心、存储设备及传输设备的安装。
（3）调试设备：完成设备安装后，进行设备的电气接线、网络接入和系统调试等工作，确保设备正常运行。
（4）测试验收：对已完成的视频监控系统进行测试和验收，包括图像清晰度、传输稳定性等方面的测试。
4.技术要求（1）系统安全性要求：保证视频监控系统的安全性，确保不被非法侵入和恶意破坏。
（2）系统稳定性要求：保证视频监控系统长时间稳定运行，不出现卡顿、画面模糊等问题。
（3）图像清晰度要求：摄像机应具备高清晰度，确保视频图像清晰、细腻，便于监控人员观察和分析。
110kV智能综合变电站保护与监控系统概述
110kV智能综合变电站保护与监控系统概述
110kV智能综合变电站保护与监控系统是针对110kV变电站的安全运行、故障保护和
运行监控需求而设计的一种智能化管理系统。
该系统通过采集和处理变电站各个设备的状
态信息，实现对变电站运行状态的实时监控和异常报警，同时还可以进行故障保护、故障
诊断以及远程控制操作。
110kV智能综合变电站保护与监控系统主要包括以下三部分：变电站主控室监控系统、变电站辅助室监控系统以及变电站终端设备监控系统。
变电站主控室监控系统是整个保护与监控系统的核心部分，主要用于监控和控制变电
站的主设备，包括变压器、断路器、组合电器等。
系统通过与各个设备的连接和通信，获
取设备的电气参数、运行状态、故障信号等各种信息，并通过监控界面直观地显示在操作
员的监控终端上，使操作员能够随时掌握变电站的运行情况和设备状态。
变电站辅助室监控系统用于监控和控制变电站的辅助设备，如冷却系统、控制系统和
自动化设备等。
系统通过采集和处理辅助设备的状态信息，可以实时监测设备的运行状态
和参数，并对故障和异常情况进行报警和处理，保证变电站的正常运行。
110kV智能综合变电站保护与监控系统的应用能够提高变电站的运行效率、安全性和
可靠性，减少人工巡检和维护成本，提高设备的利用率和寿命，同时还可以实现电力系统
的智能化管理和远程控制，为电力生产和供应提供强有力的保障。
变电站视频监控系统方案介绍
视频监控系统方案介绍6.1IVP4000系统组网结构6.1.1概述在监控领域中,数字化和网络化是一种趋势，利用数字视频远程监控技术可对远端现场的图像、声音及其他敏感数据进行实时监控，以便对敏感事件进行快速反应，是实现无人值守变电站准确监控和高效维护的必经之路.随着计算机多媒体技术、网络技术的发展,数字图像监控系统不再仅仅是专用网络构成的了。
基于IP网络的数字图像系统正在迅速的成为数字监控系统的主流。
所以，在电力图像监控领域,数字图像集中监控系统必将得到广泛的应用。
铁越公司开发的IVP4000数字图像远程集中监控系统是基于IP网络的数字图像监控系统，主要采用C/S和B/S结构,提供Web服务。
系统能够方便的组建大规模的多级分布式的网络监控系统，范围可以从一个县级区域扩展到全省区监控网络规模。
6.1.2系统组网结构根据电网的区域性特征，依托已建成的骨干数据通信网，采用分布式的多级组网的方式，利用IVP4000系统可以建设三级的图像监控网络的结构。
整个监控系统由主站端（监控中心）、前端站组网构成，主站端（监控中心)由服务器、中心工作站及网络设备等组成。
视频、音频、告警信息由站端视频处理单元采集压缩编码，通过网络上传到监控中心完成实时监控,以便掌握站内设备运行情况。
网结构示意如图6-1—1所示。
图6-1—1 组网结构示意图主站端(本次仅招站端）监控中心可设于省供电公司（本次招标没有要求），在相关部门如生技、调度、通信、运维等部门设视频工作站。
前端站被监控的前端系统，在本次招标中指各地区供电局所辖500kV变电站、220kV变电站、110kV变电站。
前端站通常简称为“站端”.1．前端站前端站系统主要由视频服务器DVS、摄像机、报警主机、报警传感器和远程传输设备等构成，其中视频服务器是站端系统的核心。
摄像机的模拟视频信号由视频处理单元完成采集、压缩编码处理后，生成TCP/IP数据包传送到网络，语音信号的处理和视频信类似;报警处理与视频有所不同，探头采集的告警状态先经过告警主机的处理，并完成一些逻辑运算输出两路,一路以干节点的方式传给视频服务器，一路以报警数据的形式通过网络上传到监控中心。
智能变电站一体化监控系统
传统的变电站监控方式存在着信息孤岛、数据不共享、智 能化程度低等问题，难以满足现代电力系统对变电站监控 的更高要求。
一体化监控系统的优势
智能变电站一体化监控系统能够实现变电站内各设备信息 的集成与共享，提高监控效率和管理水平，对于保障电力 系统的安全稳定运行具有重要作用。
国内外研究现状
智能变电站定义及特点
定义
智能变电站是采用先进、可靠、集成、低碳 、环保的智能设备，以全站信息数字化、通 信平台网络化、信息共享标准化为基本要求 ，自动完成信息采集、测量、控制、保护、 计量和监测等基本功能，并可根据需要支持 电网实时自动控制、智能调节、在线分析决 策、协同互动等高级功能的变电站。
特点
人工智能技术在监控系统中的应用
智能告警
通过人工智能技术识别异常数据并发出告警信息，减少误报和漏报 情况。
故障定位
利用人工智能技术对故障进行定位，提高故障处理的效率和准确性 。
优化运行
通过对历史数据的分析和挖掘，发现设备运行规律，提出优化运行 建议，提高变电站的运行效率和经济性。
05
系统设计与实现
硬件设计
传感器选择
根据监测需求选择合适的传感器，如温 度传感器、电流传感器、电压传感器等
。
通信接口设计
设计支持多种通信协议的接口电路， 实现与其他设备的通信和数据交换。
数据采集与处理
设计合理的数据采集与处理电路，对 传感器信号进行调理、转换和数字化 处理。
电源与抗干扰设计
设计稳定的电源电路和抗干扰措施， 确保系统在各种环境下稳定运行。
当前一体化监控系统在故障诊断和预警方面还存在一定的局限性，未来需要进一步完善 相关算法和模型，提高系统的故障诊断和预警能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物体被盗
Page 12
3.4小型作业现场物资遗留
施工结束后，一些 器材和工具的落下 也是电力系统施工 管理中经常出现的 问题。
Page 13
物体遗留
Page 14
3.5小型作业现场人员安全
人员在现场进行作业 时，没有严格按照操 作规程进行作业，人 身安全受到了威胁， 系统能够按照预先设 定的规则进行提醒与 警示。
Page 21
四、报警处理
➢ 根据时间、地点、事件类型查询警情记录。 ➢ 警情记录自动关联录像与抓拍图片。 ➢ 快速定位警情录像，多个警情录像可连续观看。 ➢ 自定义中文语音报警。
Page 22
五、系统结构
Page 23
六、系统特色
➢ 利用原有监控设备，无需二次施工，节约费用 ➢ 在管理机房进行智能化视频管理平台组建，系统稳定可靠，
Page 15
禁止攀爬
Page 16
3.6栅栏翻越监管
在日常的施工维护现 场中，施工区域范围 内的人员、物资安全
Page 17
翻越栏杆
Page 18
3.7巡视路线
Page 19
在日常巡视时，要 按照规定的安全行 走路线行进。
巡视路线
Page 20
其他功能
➢防尾随处理 ➢人数统计 ➢ 车辆统计 ➢方向监测 ➢路径监测 ➢速度监测 ➢... ... ... ...
变电站智能视频监控系统
苏州国坦通信设备有限公司 2011.11
Page 1
一、系统简介 二、系统现状 三、解决思路 四、主要功能 五、报警处理 六、系统结构 七、系统优点
目录
Page 2
一、 系统简介
智能视频（IV，IntelligentVideo）技术源自计算机视觉（CV， ComputerVision）与人工智能（AI，ArtificialIntelligent）的研究 ，其发展目标在于将图像与事件描述之间建立一种映射关系，使计算 机从纷繁的视频图像中分辩、识别出关键目标信息。
智能监控
Page 4
二、系统现状
2.1 效率低 现有的视频只能通过人工“死盯”，而且人看的范围有限。
2.2 系统周界报警装置可用率差 现有的周界报警经常误报、漏报或者不报。
2.3 监控报警处理不及时 现有的系统报警处理不及时甚至没有被发现，从而得不到处
理。 2.4 现有资源得不到充分利用
现有视频系统的功能得不到充分发挥，如带电区域操作施 工得不到严格的管理，小型作业场物资人员安全不能有效保 障。
能对所有监控点统一进行智能化管理，实现警情的自动报 警及记录，避免安全事故的发生 ➢ 只需对智能管理平台进行维护，不增加整套系统的管理维 护工作
Page 24
谢谢各位领导和专家
Page 25
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
如果把摄像机看作人的眼睛，则智能视频分析的处理设备就可以 看作是人的大脑。二者的结合就成为智能视频监控，智能视频监控通 过对运动目标的跟踪与识别，并记录下对象的运动轨迹和特征信息 （如：大小，速度，方向等），再实时分析这些行为与事先定义的报 警规则是否吻合，从而发出警报，提示进行人工干预。
Page 3
周界
Page 8
3.2 安全预警
Page 9
当重要电力设施附近或 者比较危险区域有可疑 人员频繁活动或者长期 逗留时，系统能根据系 统设定的规则，对相关 人员进行提醒或者警示 。
徘徊
Page 10
3.3小型作业现场物资安全
一直以来，施工现场的 物资和一些其他地方的 重要设施的遗失，给公 司带来了无法估计的损 失。安全预警 3.3 人员操作安全 3.4 小型作业现场物资安全 3.5 小型作业现场人员安全 3.6 小型作业现场操作安全 3.7 带电区域栅栏翻越监管 3.8 指定区域巡视路线
Page 6
3.1周界智能防范
Page 7
现有的周界主要是采用红外对 射的方式来实现的，在实际的 使用中，误报、漏报甚至不报 的情况时有发生。同事在误报 的时候无法及时了解报警内容 。本系统可在复杂天气环境中 （例如雨雪、大雾、大风天气 ）全天候精确的对大门和围墙 划定的警戒区域实施监控。当 报警时，监控人员能及时了解 报警内容。
