AutoCAD中绘制断面图
如何在CAD中快速绘制纵断面图
如何在CAD中快速绘制纵断面图[文章]：如何在CAD中快速绘制纵断面图如何在CAD中快速绘制纵断面图工程技术人员经常要绘制渠道、道路的纵横断面图，在绘制纵断面图的时候，由于图纸幅面的限制，常常采用不同的纵横比例，一般情况下，X轴方向采用1：1000、1：2000、1：4000（即1毫米代表1米、2米、4米）等比例，Y轴方向采用1：100（即1毫米代表0.1米高程）的比例，这样，在绘制纵断面图的时候，会带来很大的计算量，降低绘图的速度。
我们可以采取结合EXCEL和WORD程序转换数据后在CAD中自动绘制纵断面图。
方法是：一、把测量数据录入EXCEL，格式左边为里程数，右边为高程数，纵向排列，然后在新列里生成高程值*10，将里程值复制粘贴在新高程值的左边，选中新生成的两列数值，复制到剪贴板。
二、打开WORD，然后点击编辑――选择性粘贴――无格式文本，把数值粘贴到WORD里。
打开AUTO CAD程序，在常青藤辅助系统菜单里找到“绘图――剪贴板多段线”，点击它，在提示行中出现“选择多段线起始位置[绝对座标（C）]”，在其后输入命令C，表示以绝对座标“X0Y0”为起点，回车生成断面线。
三、为了满足以A3幅面图集的习惯，在电子表格里可作如下比例调整：1、桩号500米内的，采用1：1000比例，桩号数值直接复制到新列，高程数值＊10复制到新列。
2、桩号1000米内的，采用1：2000比例，桩号数值/2复制到新列，高程数值＊10复制到新列。
3、桩号2000米内的，采用1：4000比例，桩号数值/4复制到新列，高程数值＊10复制到新列。
4、超过2000米的采用同3操作，只是要转折成两行，或者分成2个以上的A3图幅。
使用上述方法确保每个图都能在A3图框里放下，而且把所有的计算任务由电子表格完成。
四、在电子表格里保留原始数据，在桩号数值前加一列，输入0+000，0+050，直到最后，然后选择此列及后面的两列原始数据成阴影色（关闭其它电子表格文档），回到CAD里，从常青藤辅助系统菜单里找到“表格――输入表格文档”点击后在绘图区空处点击生成不带线框的文本，选择所有的文本，旋转90度，均匀排列到生成的断面图下面，完成所有图元的绘制工作。
在AUTOCAD平台上绘制断面图的一种方法
在AUTOCAD 平台上绘制断面图的一种方法张国森 李海祥(青海省第二测绘院 西宁 810001)摘 要 介绍一种通过交换原始测量数据文件中坐标和高程的相对位置关系,在块插入过程中精确设置缩放比例参数绘制横纵向比例尺不同的断面图的方法。
关键词 工程测量技术 断面图 块插入 缩放比例参数1 引言绘制断面图的方法有多种,对一条断面进行野外测量的方法也很多。
当利用全站仪对一条断面上的点依次进行坐标高程数据采集后,在AUTOCAD 上如何制作这条断面的断面图呢?现成的数字化成图软件,如南方CASS5.0,对断面图的绘制普遍采用等间距采样的方法。
通过这种方法绘制的断面图,断面上的结点在横向上都是等距的,不能很好地反映地貌特征。
如果我们想在断面图上很好地反映这些特征点,可以把所采集的各特征点用复合线连接,通过设置很大的采样间距(一般大于所绘断面的横向长度),再生成断面图。
这样一来,断面图上特征点是反映出来了,但由于我们在断面上所采集的特征点不可能严格在一条直线上,也就是说我们选择的断面线是一条不严格在某一方向的多段线,这样生成的断面图在横向上往往比实际长一些。
这种误差在采样特征点多,并且采样特征点间距小的情况下非常突出。
本文介绍一种通过交换原始测量数据文件中坐标和高程的相对位置关系,利用南方C ASS5.0数字化成图软件展点,在AUTOCAD 块插入时精确设置缩放比例参数绘制横纵向比例尺不同的断面图的方法,或许对你今后绘制断面图有所启迪和帮助。
2 绘图步骤(1)利用南方CASS5.0数字化成图软件把全站仪中采集的坐标高程数据文件传输到电脑上,文件格式为DAT 数据文件。
(2)在WORD 字处理软件中打开DAT 文件,利用设置列块(按下ALT 键后用鼠标选块)再剪切粘贴的方法,把高程列、纵坐标列和横坐标列相互交换位置。
交换原则为:高程列放在第三列位置,断面起始点差值较大的列放在第二列位置,断面起始点差值较小的列放在原高程列位置。
利用AutoCAD绘制采区巷道断图

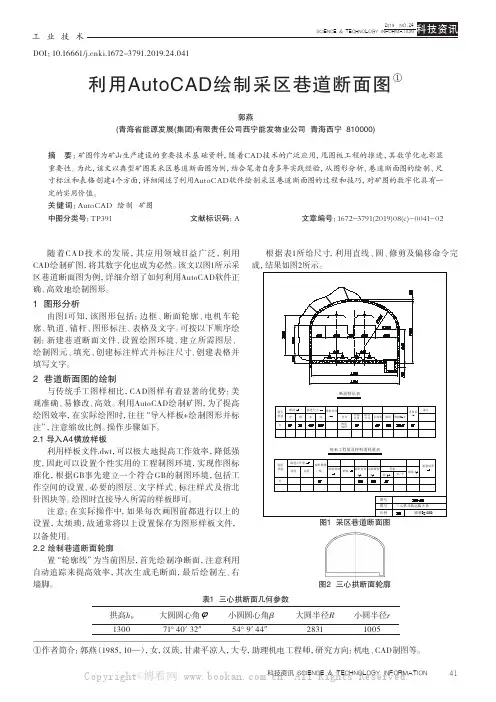

41科技资讯 SCIENCE & TECHNOLOGY INFORMATION工 业 技 术DOI：10.16661/ki.1672-3791.2019.24.041利用AutoCAD绘制采区巷道断面图①郭燕(青海省能源发展(集团)有限责任公司西宁能发物业公司 青海西宁 810000)摘 要：矿图作为矿山生产建设的重要技术基础资料，随着CAD技术的广泛应用，甩图板工程的推进，其数学化也彰显重要性。
