第二章-电力系统基本知识(答案)doc资料
电力系统基本知识题库(精编文档).doc
【最新整理，下载后即可编辑】电力系统基本知识题库出题人：1．电力系统中输送和分配电能的部分称为（B）A、电力系统；B、电力网；C、动力系统；D、直流输电系统2．发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压规定比系统的额定电压（D）A、低10%；B、高10% ；C、低5%；D、高5%3．下面那种负荷级造成国民经济的重大损失，使市政生活的重要部门发生混乱（A）A、第一级负荷；B、第二级负荷；C、第三级负荷；D、无4．系统向用户提供的无功功率越小用户电压就（A）A、越低；B、越高；C、越合乎标准；D、等于0 5．电力系统不能向负荷供应所需的足够的有功功率时，系统的频率就（B）A、要升高；B、要降低；C、会不高也不低；D、升高较轻6．电力系统在很小的干扰下，能独立地恢复到它初始运行状况的能力称（B）A、初态稳定；B、静态稳定；C、系统的抗干扰能力；D、动态稳定7．频率主要决定于系统中的（A）A、有功功率平衡；B、无功功率平衡；C、电压；D、电流8．电压主要决定于系统中的（B）A、有功功率平衡；B、无功功率平衡；C、频率；D、电流9．用户供电电压的允许偏移对于35kV及以上电压级为额定值的（C）A、5%；B、10%；C、±5%；D、±10%10．当电力系统发生短路故障时，在短路点将会（B）A、产生一个高电压；B、通过很大的短路电流；C、通过一个很小的正常的负荷；D、产生零序电流11．电力系统在运行中发生短路故障时，通常伴随着电压（B）A、上升；B、下降；C、越来越稳定；D、无影响12．根据国家标准，10kV及以下三相供电电压的允许偏差为额定电压的（D）A、3%；B、±3%；C、5%；D、±5%13．系统频率波动的原因（B）A、无功的波动；B、有功的波动；C、电压的波动；D、以上三个原因14．系统的容量越大允许的频率偏差越（C）A、大；B、不一定；C、小；D、不变15．以下短路类型中（A）发生的机会最多。
第二章电力系统电压的自动调节
例2-1解：
一号机额定无功功率为
QG1=PG1tgφ1=25tg(arccos0.85)=15.49(Mvar) 二号机额定无功功率为
QG2=PG2tgφ2=50tg(arccos0.85)=30.99(Mvar)
因为两台机的调差系数均为0.05，所以公共母线上等值机 的调差系数Kadj也为0.05。
U /
K adj
Q1 Q2 15.49 30.99 0.046 Q Q 15.49 30.99 ( G1 G 2 ) K adj1 K adj2 0.04 0.05
例2-2 解（续）
母线电压波动为
U K adj Q 0.046 0.2 0.0092
无失灵区
励磁控制功能
2励磁功率单元
任务
要求
调节系统电压和本身无功 可靠性、调节容量
较强励磁能力 快速响应能力 頂值电压 电压上升速度
例2-1
某电厂有两台发电机在公共母线上并联运行， 一号机的额定功率为25MW，二号机的额定功率 为50MW。两台机组的额定功率因数都是0.85， 调差系数为0.05。如果系统无功负荷使电厂无功 功率的增量为它们总无功容量的20%，问各机组 承担的无功负荷增量是多少？母线上的电压波动 是多少？
增加20%，问各机组的无功负荷增量是多少？母线上的 电压波动是多少？
例2-2 解
Q Q1QG1 Q2QG 2 Q Q U ( G1 G 2 ) /(QG1 QG 2 ) QG1 QG 2 K adj1 K adj2 Q1 Q2 U / K adj QG1 QG 2 K adj1 K adj2
二、交流励磁机励磁系统
1 他励交流励磁机励磁系统

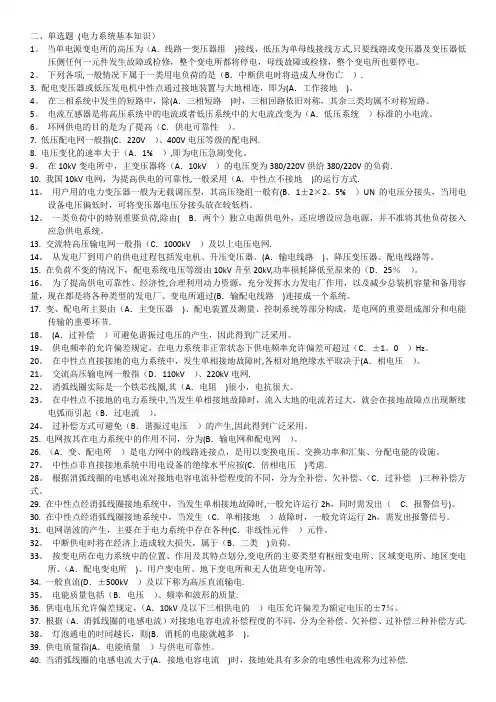

二(电力系统基本知识)单选
二、单选题(电力系统基本知识）1。
当单电源变电所的高压为（A．线路—变压器组)接线，低压为单母线接线方式,只要线路或变压器及变压器低压侧任何一元件发生故障或检修，整个变电所都将停电，母线故障或检修，整个变电所也要停电。
2。
下列各项,一般情况下属于一类用电负荷的是（B．中断供电时将造成人身伤亡）.3. 配电变压器或低压发电机中性点通过接地装置与大地相连，即为(A．工作接地)。
4。
在三相系统中发生的短路中，除(A．三相短路)时，三相回路依旧对称，其余三类均属不对称短路。
5。
电流互感器是将高压系统中的电流或者低压系统中的大电流改变为（A．低压系统）标准的小电流。
6。
环网供电的目的是为了提高（C．供电可靠性）。
7. 低压配电网一般指(C．220V）、400V电压等级的配电网.8. 电压变化的速率大于（A．1%）,即为电压急剧变化。
9。
在10kV变电所中，主变压器将（A．10kV）的电压变为380/220V供给380/220V的负荷.10. 我国10kV电网，为提高供电的可靠性,一般采用（A．中性点不接地)的运行方式.11。
用户用的电力变压器一般为无载调压型，其高压绕组一般有(B．1±2×2。
5%）UN的电压分接头，当用电设备电压偏低时，可将变压器电压分接头放在较低档。
12。
一类负荷中的特别重要负荷,除由(B．两个）独立电源供电外，还应增设应急电源，并不准将其他负荷接入应急供电系统。
13. 交流特高压输电网一般指（C．1000kV）及以上电压电网.14。
从发电厂到用户的供电过程包括发电机、升压变压器、(A．输电线路)、降压变压器、配电线路等。
15. 在负荷不变的情况下，配电系统电压等级由10kV升至20kV,功率损耗降低至原来的（D．25％）。
16。
为了提高供电可靠性、经济性,合理利用动力资源，充分发挥水力发电厂作用，以及减少总装机容量和备用容量，现在都是将各种类型的发电厂、变电所通过(B．输配电线路)连接成一个系统。
电力系统基本知识 (2)
第一章电力系统基本知识第一章电力系统基本知识一、概念1）世界的电力发展情况：世界上第一台发电机建于1882年，在美国纽约市，机组容量只有30万千瓦，随着科技的发展，到1976年为止，全世界的发电厂总装机容量已达到16亿4千万千瓦，从世界各国经济发展的经验来看，国民经济增长1%电力系统就要增长1.3~1.5%左右，发达国家几乎是每7~10年装机容量就要增长一倍，个别特别发达国家为5~6年装机容量就要增长一倍。
这是70年代，从80年代到目前为止，发达国家已达到2~3年左右装机容量就要增长近一倍，总装机容量已达到45亿4千万千瓦发展相当快，预计到2030年的63.49亿千瓦。
这是跟他们的工业基础有相当大的关系，而且发电的手段和控制系统的手段都达到了相当的先进。
2）我国的电力发展情况：我国解放前总发电能力还不到2000万千瓦，这个时候主要分为东北地区和上海地区，上海当时以杨树浦电厂为主，以后发展了南市和闸北电厂，陆续的不断发展，在上海周边地区发展了很多发电厂。
到80年代末，进过三十几年的建设，全国发电设备的总装机容量达到7000万千瓦，发电量达到近3000亿度，是世界的第四、第五位（在60年代上海武宁路陆家宅武宁变电所是亚洲第一位），在80年代末容量在25万千瓦以上的大型电厂全国共有六十多个，发展也相当快，已建成330KV超高压输电线路，在90年至今上海已达到500KV直流输送超高压输电线路，随着国民经济的不断增长和经济建设、经济建设开放，电力系统在内资和外资的作用下装机容量又发生了更大的变化。
装机容量几乎是80年代的3~4倍，但是还不能适应经济的发展，所以电力系统在不断地发展，2009年，全国基建新增生产能力继续保持较大规模，基建新增发电设备容量8970万千瓦；新增220千伏及以上输电线路、变电设备容量分别为4.03万千米、2.72亿千伏安。
截至2009年底，全国发电设备容量87407万千瓦，同比增长10.23%。
电力系统基础试题及答案
电力系统基础试题及答案试题一1. 电力系统是由哪些基本组成部分构成的？答案：- 发电机组- 输电线路- 变电站- 配电网2. 什么是电力系统的传输和分配？答案：传输指电能从发电厂输送到不同地区的过程，而分配指将电能分配给最终用户的过程。
3. 什么是电力负荷？答案：电力负荷是指电力系统上设备、机械和消费者所使用的电能。
4. 请列出电力系统的三种主要电网类型。
答案：- 交流电网（AC）- 直流电网（DC）- 混合电网（Hybrid）试题二1. 请解释电力系统中的三相交流电是如何工作的。
答案：三相交流电是由三根相位相差120度的交流电线组成的系统。
在这个系统中，电流和电压沿着三条线相互交叉流动，这种交替的流动产生了稳定的电力供应。
2. 请解释电力系统中的发电机组。
答案：发电机组是将机械能转化为电能的设备。
它通常由发电机和发动机组成，发动机提供机械能，而发电机则将机械能转化为电能。
3. 当电力负荷增加时，电力系统的哪个组成部分会自动调节以满足需求？答案：变电站是电力系统中能自动调节电力输出以满足负荷需求的组成部分。
当电力负荷增加，变电站会增加输出电压和电流，以满足负荷需求。
试题三1. 什么是电力系统的黑启动？答案：电力系统的黑启动指在整个系统发生大面积停电后，重新启动电力系统的过程。
2. 什么是电力系统的故障？答案：电力系统的故障指电力系统中出现的电力供应中断、电气设备损坏或其他异常情况。
3. 请解释电力系统中的保护装置的作用。
答案：保护装置在电力系统中起到监测、检测和隔离故障的作用。
当电力系统中出现过载、短路或其他异常情况时，保护装置会自动切断电力供应，以保护设备和人员的安全。
以上是电力系统基础试题及答案。
请根据需要进行学习和复习。
电力系统基本知识试题及答案
电力系统基本知识试题及答案电力系统基本知识试题及答案在现实的学习、工作中，我们最少不了的就是试题了，借助试题可以检测考试者对某方面知识或技能的掌握程度。
你知道什么样的试题才是规范的吗？下面是帮大家整理的电力系统基本知识试题及答案，供大家参考借鉴，希望可以帮助到有需要的朋友。
一单项选择题1、电力系统是由、配电和用电组成的整体。
P1A、输电、变电B、发电、输电、变电C、发电、输电2、电力系统中的输电、变电三个部分称为电力网。
P1A、发电B、配电C、用电3、直接将电能送到用户的网络称为。
P3A、发电网B、输电网C、配电网4、以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为。
P3A、发电网B、输电网C、配电网5、电力生产的特点是集中性、适用性、先行性。
P3A、同时性B、广泛性C、统一性6、线损是指电能从发电厂到用户的输送过程中不可避免地发生的损失。
P5A、电压B、电流C、功率和能量7．在分析用户的负荷率时，选中负荷最高的一个小时的平均负荷作为高峰负荷。
P5A、一天24小时B、一个月720小时C、一年8760小时8、对于电力系统来说，峰、谷负荷差越，用电越趋于合理。
P6A、大B、小C、稳定D、不稳定9、为了分析负荷率，常采用。
P6A.年平均负荷B.月平均负荷 C日平均负荷10、突然中断供电会造成经济较大损失、社会秩序混乱或在政治上产生较大影响的负荷属类负荷P6A、一类B、二类C、三类11、高压断路器具有开断正常负荷和的能力。
P8A、过载B、过载、短路故障C、短路故障12、.供电质量指电能质量与。
P9A、供电可靠性B、供电经济性C、供电服务质量13、电压质量分为电压允许偏差、三相电压允许不平衡度、、电压允许波动与闪变。
P9A、频率允许偏差B、供电可靠性C、公网谐波14、10KV三相供电电压允许偏差为额定电压的。
P10A、± 7%B、± 10%C、+7%,-10%15、当电压上升时，白炽灯的将下降。
(完整版)电力系统分析答案(吴俊勇)(已修订)
第一章 电力系统的基础概念1-1 解:(1) 电力系统是由发电厂、输电网、配电网和电力负荷组成的，包括了发电、输电、配电和用电的全过程。
(2) 发电厂的功能是将自然界的一次能源通过发电动力装置（主要包括锅炉、汽轮机、发电机及电厂辅助生产系统等）转化成电能，是电力系统的能量来源。
110kV 及以上的电力网称输电网，主要功能是将大量的电能从发电厂远距离传输到负荷中心，并保证系统安全、稳定和经济地运行。
35kV 及以下的电力网称为配电网，主要功能是向终端用户配送满足一定电能质量要求和供电可靠性要求的电能。
电力负荷是电力系统中的能量流向和被消费的环节，电力负荷通过各种设备再转换成动力、热、光等不同形式的能量，为地区经济和人民生活服务。
1-2解：(1) 电力系统的运行有以下特点： 电能不能大量储存；过渡过程非常迅速；电能生产与国民经济各部门和人民生活关系密切。
(2) 对电力系统的基本要求有：保证供电的可靠性 保证供电的电能质量保证电力系统运行的经济性 满足节能与环保的要求1-3 解: （核心内容：P4 表1-1 P5 图1-2） (1) 发电机及各变压器高、低压绕组的额定电压： 发电机：G ： ()kV kV 5.10%5110=+⨯ 变压器：T1:()()kV kV V N T 5.10%511011=+⨯=kV kV V N T 242%)101(220)2(1=+⨯=变压器：T2:kV V N T 220)1(2=kV kV V N T 121%)101(110)2(2=+⨯=kV kV V N T 5.38%)101(35)3(2=+⨯=变压器：T3:kV V N T 35)1(3=kV kV V N T 6.6%)101(6)2(3=+⨯=若考虑到3-10Kv 电压等级线路不会太长，T3也可以写为：kV V N T 35)1(3=()()kV kV V N T 3.6%51623=+⨯=标号注意：1、单位 2、下脚标写法 (2) 低压侧的额定电压高压侧的额定电压变压器的额定变比=：T1：5.10242)1(1)2(11==N T N T N V V K T2：121220)2(2)1(2)21(2==-N T N T N T V V K 5.38220)3(2)1(2)31(2==-N T N T N T V V K 2(2)2(23)2(3)12138.5T N T N T N V K V -==变压器的额定变比可记为：5.38/121/220T3：6.635)2(3)1(33==N T N T N V V K 或 3(1)33(2)356.3T N N T N V K V ==变比注意：1、顺序为 高/中/低 2、不必计算结果 (3) 1T 变压器运行于%5+抽头时：T1(2))1T1(1)V 242(15%)254V 10.510.5T K ⨯+=== 2T 变压器运行于主抽头，变压器的实际变比等于额定变比，即5.381212203T 变压器运行于%5.2-抽头：T3(1)3T3(2)V 35(1 2.5%)34.125V 6.6 6.6T K ⨯-===或：T3(1)3T3(2)V 35(1 2.5%)34.125V 6.3 6.3T K ⨯-===1-4 解：（核心内容：P4 表1-1 P5 图1-2）(1) 发电机、电动机及变压器高、中、低压绕组的额定电压：发电机G ：13.8kv注意：特殊发电机电压：13.8、15.75、18Kv 不用提高5%，直接为13.8、15.75、18Kv 。
第二章电力系统基本知识
16
电气主接线图的基本元素
2023/3/24
17
电气主接线图的基本元素
2023/3/24
18
三、变、配电所常用的电气主接线
对主接线的基本要求：
1. 满足用电要求； 2. 接线简单； 3. 运行经济、可靠； 4. 操作方便、运行灵活； 5. 设备选择合理； 6. 便于维护检修； 7. 故障处理能保证安全；
方法：增加发电机输出有功，拉路限电，维持整个电力系统有 功平衡
2023/3/24
34
二 波形
谐波畸变率：反映电力谐波的一个量
DFU
U n 2
n2
U1
Un-----------第n次谐波电压有效值 V； U1------------基波电压有效值 V。
交流电波形是严格的正弦波，电网谐波的产生，主要在于电 力系统中存在各种非线性元件。
（1-1）
❖ 式中：U--------检测点上电压实际值(V);
❖
UN-------检测点电网电压的额定值（V）。
❖ 我国国家标准规定电压偏差的允许值为：
❖ 1）35kV及以上供电电压正负偏差之和不超过标称电压的±5%；
❖ 2）10kV及以下三相供电电压允许偏差为标称系统电压的±7%；
❖ 3）220V单相供电电压允许偏差为标称系统电压的+7%、-10%。
第二章电力系统基本知识
第一节 电力系统概述
❖ 由发电、输电、变电、配电和用电组成的整体称为电 力系统。电力系统中的输电、变电、配电三个部分称为 电力网。
❖ 电力网是将各电压等级的输电线路和各种类型的变电 所连接而成的网络。
❖ 输电网是以高压甚至超高压电压将发电厂、变电所或 变电所之间连接起来的输电网络，所以又称为电力网中 的主网架。
电力系统分析习题集及答案(杨淑英)
电力系统分析习题集及答案(杨淑英)简介《电力系统分析习题集及答案》是由电力系统分析领域的专家杨淑英编写的一本教材。
该教材包含了大量的习题和答案，旨在帮助读者巩固和提升在电力系统分析方面的知识和技能。
内容概述本教材分为多个章节，每个章节都涵盖了电力系统分析的不同方面。
以下是教材的主要内容概述：第一章：电力系统基础知识本章介绍了电力系统的基础知识，包括电力系统的组成、基本概念和常用术语。
读者将了解电力系统的基本结构和运行原理，为后续章节的学习打下基础。
第二章：电力系统模型和等值本章介绍了电力系统的模型和等值，包括传输线模型、变压器模型和发电机模型。
同时，还介绍了电力系统的等值方法和技术，包括T型等值法和π型等值法等。
本章将帮助读者理解电力系统的各种模型和等值方法，并掌握其应用技巧。
第三章：电力系统稳态分析本章介绍了电力系统的稳态分析，包括节点电压计算、潮流计算和节点电压控制等内容。
读者将学习如何使用电力系统的等值模型进行稳态分析，并掌握节点电压计算和潮流计算的方法和技巧。
第四章：电力系统暂态分析本章介绍了电力系统的暂态分析，包括电力系统的暂态稳定性和暂态过程计算等内容。
读者将学习如何使用电力系统的暂态模型进行暂态分析，并掌握暂态稳定性评估和暂态过程计算的方法和技巧。
第五章：电力系统短路分析本章介绍了电力系统的短路分析，包括短路电流计算和短路电流限制等内容。
读者将学习如何使用电力系统的等值模型进行短路分析，并掌握短路电流计算和短路电流限制的方法和技巧。
第六章：电力系统过电压分析本章介绍了电力系统的过电压分析，包括过电压的产生机理和过电压的分析方法。
读者将学习如何使用电力系统模型进行过电压分析，并掌握过电压的产生机理和过电压的分析方法。
第七章：电力系统阻抗分析本章介绍了电力系统的阻抗分析，包括电力系统的阻抗计算和阻抗测试等内容。
读者将学习如何使用电力系统模型进行阻抗分析，并掌握阻抗计算和阻抗测试的方法和技巧。
电力系统的基本知识答案
10标出图1— 10中发电机和变压器的额定电压。
自测题（一）----电力系统的基本知识一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正 确答案的序号，每小题 2.5分，共50分）1、 对电力系统的基本要求是（A ）。
A 、 保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良 影响；B 、 保证对用户的供电可靠性和电能质量；C 、 保证对用户的供电可靠性，提高系统运行的经济性；D 、 保证对用户的供电可靠性。
2、 停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（A ）。
A 、一级负荷；B 、二级负荷；C 、三级负荷；D 、特级负荷。
3、 对于供电可靠性，下述说法中正确的是（ D ）。
A 、 所有负荷都应当做到在任何情况下不中断供电；B 、 一级和二级负荷应当在任何情况下不中断供电；C 、 除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D 、 一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根 据系统运行情况随时停电。
4、 衡量电能质量的技术指标是（ B ）。
A 、 电压偏移、频率偏移、网损率；B 、 电压偏移、频率偏移、电压畸变率；C 、 厂用电率、燃料消耗率、网损率；D 、 厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ C ）。
G「 330kV T ：： HOkV ]lOkVA、配电线路；B、直配线路；C、输电线路；D、输配电线路。
6、关于变压器，下述说法中错误的是（ B ）A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D、变压器的副边绕组额定电压一般应为用电设备额定电压的 1.1倍。
电力系统分析第2章
第二章 系统元件的等值电路和参数计算
4、开路试验求GT、BT
条件：一侧开路，另一侧加额定电压
空载损耗：
GT
P0 V2
N
103
(S)
空载电流百分比 I0%
有功分量Ig 无功分量Ib
I0
Ib
VN
3
BT
I0% I IN 010 0 I01 I% 0 IN 0Ib
%
I S 0 BT 100
2) 三相不对称布置时 将采取换位技术，使得三相电感一致。
1
D12 D31
2
D23
3
A
C
B
A
C
B
B
位置1
C
位置2
A
位置3
第二章 系统元件的等值电路和参数计算
2) 三相不对称布置时 将采取换位技术，使得三相电感一致。
第二章 系统元件的等值电路和参数计算
分别列写三段中a相磁链的表达式，并求平均，可得
短路试验求RT、XT
条件：令一个绕组开路，一个绕组短路，而在余下的一个 绕组施加电压，依此得的数据（两两短路试验）
第二章 系统元件的等值电路和参数计算
1、由短路损耗求RT 1) 对于第Ⅰ类（100/100/100）
RT1 jXT1
-jBT GT I N
IN
P I R I R P P
3 2 3 2
Vs％－短路电压百分数
VS%
3INZT1003INXT100
VN
VN
△P0－空载损耗
P0VN2GT
I0％－空载电流百分数
I0%VN 3Y IT N100 VN 3B IN T100
第二章 系统元件的等值电路和参数计算
电力系统知识问答及答案
电力系统知识问答及答案1. 什么是电力系统？电力系统是一个包括发电、输电、变电、配电和用电的复杂网络，它将发电厂产生的电能送到用户手中。
2. 电力系统的主要组成部分有哪些？电力系统的主要组成部分包括：- 发电机：将各种能源转换为电能；- 输电线路：将电能从发电厂输送到各个地方；- 变压器：改变电压等级以适应不同距离和容量的传输；- 配电线路：将电能送到用户；- 用电设备：将电能转换为其他形式的能量；- 调控中心：对电力系统进行监控和控制。
3. 什么是电压？电压是电势差的度量，是推动电荷流动的力量。
电压的单位是伏特（V）。
4. 什么是电流？电流是单位时间内通过导体横截面的电荷流量，电流的单位是安培（A）。
5. 什么是电阻？电阻是阻碍电流流动的物理量，其单位是欧姆（Ω）。
6. 什么是电力？电力是电压和电流的乘积，表示为P，其单位是瓦特（W）。
7. 什么是无功功率？无功功率是指在交流电路中，不参与能量转换或不做功的功率，它与电压和电流的相位差有关。
8. 电力系统中有哪些主要的保护装置？电力系统中的主要保护装置包括：- 断路器：用于切断电路，保护系统免受过载和短路的损害；- 继电器：根据预定的条件进行自动控制和保护；- 保护装置：包括过电流保护、差动保护、接地保护等，用于保护电力系统免受各种故障的损害。
9. 什么是电力系统稳定性？电力系统稳定性是指电力系统在受到外部干扰或内部故障时，能够维持正常运行的能力。
10. 如何提高电力系统的稳定性？提高电力系统稳定性的方法包括：- 增加系统备用容量；- 优化系统运行参数；- 采用先进的控制技术和保护装置；- 进行系统的维护和检修。
以上是电力系统知识问答及答案，希望对您有所帮助。
第二章-电力系统基本知识(答案)
第二章电力系统基本知识一、单项选择题1、电力系统是由（A）组成的整体。
A. 发电厂、输配电线路、变配电所和用电单位B。
发电厂、输配电线路、变配电所C. 发电厂、输配电线路、变配电所和用电单位D。
发电厂、变配电所和用电单位2、发电厂与用电负荷中心相距较远,为了减少网络损耗，所以必须建设（B）、高压、超高压输电线路，将电能从发电厂远距离输送到负荷中心。
A. 降压变电所B。
升压变电所C。
中压变电所 D. 低压变电所3、交流高压输电网一般指110KV、（D )电网。
A. 10KVB. 20KV C。
35KV D. 220KV4、高压配电网一般指（C ）、110KV及以上电压等级的配电网。
A. 10KVB. 20KV C。
35KV D。
480V5、电力生产的特点是（A）、集中性、适用性、先行性。
A。
同时性 B.广泛性C。
统一性 D. 不定性6、在负荷不变的情况下配电系统电压等级由10KV提高到20KV，功率损耗降低至原来的（D）。
A。
10％ B. 15％C。
20％D。
25％7、对于电力系统来说。
峰谷差越（A)，用电越趋于合理。
A. 小B。
大 C. 稳定 D.不变8、发电厂、电网经一次投资建成之后，它就可以随时运行，电能（A)时间、地点、空间、气温、风雨、场地的限制，与其他能源相比最清洁、无污染，对人类环境无害的能源.A。
不受或很少受B。
很受C。
非常受D。
从来不受9、下列各项,一般情况下属于一类用电负荷的是（B）.A。
农村照明用电 B. 中断供电时将造成人身伤亡C. 市政照明用电D。
小企业动力用电10、一类负荷重的特别重要负荷，除由（B）独立电源供电外、还应增设应急电源，并不准将其他负荷接入应急供电系统。
A.一个B. 两个C。
三个 D.四个11、（A）是电力网中线路连接点，是用以变换电压、交换功率和汇集分配电能的设施。
A。
变、配电所B。
发电厂C. 输电线路D. 配电线路12、按变电所在电力系统中的位置、作用及其特点划分,变电所的主要类型有枢纽变电所、区域变电所、地区变电所、(A）地下变电所和无人值班变电所等.A. 配电变电所B。
电力系统分析习题和答案解析
电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析,研究的内容分为两类,一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。
第一章电力系统的基本概念1—1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的?1—3 我国电网的电压等级有哪些？1—4 标出图1—4电力系统中各元件的额定电压。
1—5 请回答如图1－5所示电力系统中的二个问题:⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。
⑵ 当变压器1T 在+2。
5％抽头处工作，2T 在主抽头处工作，3T 在-2。
5%抽头处工作时，求这些变压器的实际变比。
1-6 图1—6中已标明各级电网的电压等级.试标出图中发电机和电动机的额定电压及变压器的额定变比。
1-7 电力系统结线如图1—7所示，电网各级电压示于图中.试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。
⑵设变压器1T 工作于+2。
5％抽头， 2T 工作于主抽头，3T 工作于—5%抽头，求这些变压器的实际变比。
习题1-4图1-8 比较两种接地方式的优缺点，分析其适用范围.1-9 什么叫三相系统中性点位移?它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍?1—10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？ 1—11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1—13 架空线的电压在35kV 以上应该用悬式绝缘子,如采用X —4。
电力系统分析2 课程知识 复习 学习材料 试题与参考答案
《电力系统分析2》课程知识复习学习材料试题与参考答案一、单选题1.中性点不直接接地系统，发生单相短路故障，非故障相电压上升为（C）。
A.3的二分之一方倍的线电压B.2的二分之一方倍的线电压C.3的二分之一方倍的相电压D.2的二分之一方倍的相电压2.设系统由两台有限容量的发电机组成，它们之间通过纯电抗相连，发电机采用经典模型，该系统可以简化为一台等值发电机与无穷大母线相连的系统，则该等值系统的惯性时间常数，机械输入功率以及电磁功率的说法错误的是（B）。
(两台发电机的惯性时间常数为TJ1，TJ2，原动机的输入功率分别为Pm1，Pm2，两台发电机之间总的连接电抗为X∑)A.惯性时间常数TJ= TJ1 TJ2/( TJ1 +TJ2)B.机械输入功率Pm= (TJ2 Pm1 + TJ1 Pm2)/( TJ1 +TJ2)C.电磁功率Pe=Pe1= E' 1 E' 2sin(δ1-δ2) / X∑3.电力系统的复杂故障是指（C）。
A.横向故障；B.纵向故障；C.电力系统中不同地点同时发生故障。
4.关于不对称短路时短路电流中的各种电流分量，下述说法中正确的是（C）A.短路电流中除正序分量外，其它分量都将逐渐衰减到零B.短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都不会衰减C.短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都将从短路瞬间的起始值衰减到其稳态值5.下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（B）A.不存在电流；B.过渡过程中存在电流；C.电流始终存在。
6. 在简单电力系统中，如某点的三序阻抗, Z∑(1)= Z∑(2)=Z∑(0)则在该地点发生不同类型短路故障时，按对发电机并列运行暂态稳定性影响从大到小排序，应为（B）A.单相接地短路、两相短路、两相短路接地、三相短路B.三相短路、两相短路接地、两相短路、单相接地短路C.两相短路、两相短路接地、单相接地短路、三相短路7.变压器为接法，当某点（变压器三角形接线侧）发生BC两相短路时，则星形侧三相电流最大的是（C）A.相电流最大B.B相电流最大C.C相电流最大8. 关于同杆双回架空输电线路，下面说法中正确的是（A）A.一般情况下可以忽略双回路对正序和负序电抗的影响，但对零序电抗的影响却不能忽略B.一般情况下双回路对正序、负序和零序电抗的影响都可以忽略C.一般情况下双回路对正序、负序和零序电抗的影响都不可以忽略9.不属于提高电力系统并列运行静态稳定性的措施有( B )A.采用分裂导线，线路串联电力电容器B.快速切除故障C.采用先进的自动励磁装置10. 应用小干扰法分析系统静态稳定，计及阻尼系数作用时，能使系统稳定的条件有（C）A.D<0 SEq>0B.D<0 SEq<0C.D>0 SEq>011.电力系统一相断线时的复合序网在形式上与（B）的复合序网相同。
电力系统的基本知识
电力系统的基本知识电力系统是指由发电、输电、配电、用电四个环节组成的电能供应系统。
它是由发电厂通过发电设备发电后，经过输电线路输送到各个用电地点，再经过配电设备进行分配，最终供应给用户使用的系统。
电力系统的组成电力系统包括发电系统、输电系统、变电系统和配电系统四部分。
1.发电系统：发电系统是指把能量转化成电能的设备和部件。
常见的发电设备包括火电厂、水电站、风力发电厂、太阳能电池板等。
这些设备通过燃烧石油、煤炭、天然气等燃料或利用水流、风能、太阳能等自然能源进行发电，将机械能或光能转化为电能。
2.输电系统：输电系统是将发电厂产生的电能通过输电线路输送到不同地点的系统。
输电线路主要分为高压线路、中压线路和低压线路。
其中，高压线路是输电系统的主干线，由高压电缆或架空线路组成，将发电厂产生的电能输送到不同的地区。
3.变电系统：变电系统是将输电系统中的高压电能变为适合分配和使用的低压电能的系统。
变电站是变电系统的重要组成部分，主要包括变压器、开关设备、控制设备等。
在变电站中，高压电能经过变压器降压后，再经过开关设备分配到各个配电装置。
4.配电系统：配电系统将变电系统中的低压电能分配给不同的用户。
配电系统包括配电变压器、配电柜、配电箱等设备。
根据不同用户的需求和电能使用情况，配电系统将电能分配到不同的住宅、工业区、商业区等用电地点。
电力系统的运行原理电力系统的运行原理包括三个主要环节：负荷预测与调度、电能传输和用电管理。
1.负荷预测与调度：电力系统需要对未来一段时间的负荷进行预测，以便进行发电计划的安排。
根据负荷预测结果，可以调度不同的发电机组，合理安排各个发电厂的发电量，以满足用户的用电需求。
2.电能传输：电能传输是指将发电厂产生的电能通过输电线路，从发电厂输送到各个用电地点的过程。
电能传输需要考虑输电线路的安全和稳定性，在传输过程中要防止输电线路过负荷、短路等故障的发生，并采取相应的保护措施。
3.用电管理：用电管理是指对电能的分配和管理。
电力系统基础习题及答案解析
电力系统基础习题及答案解析.WORD 完美格式.第一章电力系统概述习题一、填空题1.根据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、风力发电厂和核能发电厂等。
2. 按发电厂的规模和供电范围不同，又可分为区域性发电厂、________ 和自备专用发电厂等。
3?火电厂分为凝汽式和供热式火力发电厂。
4.水电厂根据集中落差的方式分为堤坝式、引水式和混合式。
5. _____________________________________________ 水电厂按运行方式分为有调节、无调节 ________________________________________________ 和抽水蓄能电厂。
6.变电所根据在电力系统的地位和作用分为枢纽变电所、中间变电所、地区变电所、终端变电所。
7. 衡量电能质量的指标有电压、频率、正弦交流电的波形。
8. 根据根据对用电可靠性的要求，负荷可以分成第I 类负荷、第U 类负荷、第川类负荷。
二、判断题1、火力发电厂是利用煤等燃料的化学能来生产电能的工厂。
（√ ）2、抽水蓄能电站是利用江河水流的水能生产电能的工厂。
（× ）3、变电站是汇集电源、升降电压和分配电力的场所，是联系发电厂和用户的中间环节三、简答题1. 发电厂和变电所的类型有哪些？。
答：发电厂分火力发电厂、水力发电厂、风力发电厂和核能发电厂。
4、 5、 6、 7、（√ ）中间变电站处于电力系统的枢纽点，作用很大。
（× ）直接参与生产、输送和分配电能的电气设备称为一次设备电流互感器与电流表都是电气一次设备。
（× 用电设备的额定电压与电力网的额定电压相等发电机的额定电压与电力网的额定电压相等(√ ))O (√ (× )变压器一次绕组的额定电压与电力网的额定电压相等所有变压器二次绕组的额定电压等于电力网额定电压的二次设备是用在低电压、小电流回路的设备。
（√信号灯和控制电缆都是二次设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章电力系统基本知识一、单项选择题1、电力系统是由（A）组成的整体。
A. 发电厂、输配电线路、变配电所和用电单位B. 发电厂、输配电线路、变配电所C. 发电厂、输配电线路、变配电所和用电单位D. 发电厂、变配电所和用电单位2、发电厂与用电负荷中心相距较远，为了减少网络损耗，所以必须建设（B）、高压、超高压输电线路，将电能从发电厂远距离输送到负荷中心。
A. 降压变电所B. 升压变电所C. 中压变电所D. 低压变电所3、交流高压输电网一般指110KV、（D ）电网。
A. 10KVB. 20KVC. 35KVD. 220KV4、高压配电网一般指（C ）、110KV及以上电压等级的配电网。
A. 10KVB. 20KVC. 35KVD. 480V5、电力生产的特点是（A）、集中性、适用性、先行性。
A. 同时性B.广泛性C.统一性D. 不定性6、在负荷不变的情况下配电系统电压等级由10KV提高到20KV，功率损耗降低至原来的（D）。
A. 10％B. 15％C. 20％D. 25％7、对于电力系统来说。
峰谷差越（A），用电越趋于合理。
A. 小B. 大C. 稳定D.不变8、发电厂、电网经一次投资建成之后，它就可以随时运行，电能（A）时间、地点、空间、气温、风雨、场地的限制，与其他能源相比最清洁、无污染，对人类环境无害的能源。
A.不受或很少受B. 很受C. 非常受D.从来不受9、下列各项，一般情况下属于一类用电负荷的是（B）。
A. 农村照明用电B. 中断供电时将造成人身伤亡C. 市政照明用电D. 小企业动力用电10、一类负荷重的特别重要负荷，除由（B）独立电源供电外、还应增设应急电源，并不准将其他负荷接入应急供电系统。
A.一个B. 两个C. 三个D.四个11、（A）是电力网中线路连接点，是用以变换电压、交换功率和汇集分配电能的设施。
A. 变、配电所B. 发电厂C. 输电线路D. 配电线路12、按变电所在电力系统中的位置、作用及其特点划分，变电所的主要类型有枢纽变电所、区域变电所、地区变电所、（A）地下变电所和无人值班变电所等。
A. 配电变电所B. 110KV变电所C. 10KV变电所D. 35KV变电所13、变、配电所一次主接线中所用的电气设备，称为（D）。
A.通信设备B. 运动设备C. 二次设备D.一次设备14、高压断路器具有开短正常负荷和切断（C）能力。
A.开路电流B. 瞬时电流C. 短路电流D.一次电流15、双电源的高压配电所电气主接线，可以一路电源供电、另一路电源进线备用，两段母线并列运行，当工作电源断电时，可手动或自动地投入（B），即可恢复对整个配电所的供电。
A.工作电源B. 备用电源C. 发电电源D.直流电源16、在接通、分断电路时、隔离开关与断路器配合，操作隔离开关必须执行（A）的原则。
A.先合后断B. 先合先断C. 先断后合D.先合后合17、电源进线电压为10KV的用户，一般总降压变压所将10KV电压降低到（B）V后然后经低压配电线路供电到各用电场所，供给低压用电设备用电。
A. 500/400B. 380/220C. 380/260D. 500/22018、装设双台变压器的用电变电所，当一台变压器故障、检修或正常停运时，只需断开该变压器高、低压侧断路器、合上（B）、即可将负荷改由另一台运行变压器供电。
A. 旁路断路器B. 分段断路器C. 主变断路器D. 线路断路器19、供电质量指电能质量与（A）A. 供电可靠性B. 供电经济性C. 供电服务质量D. 功率质量20、电压质量包含（B）、电压允许波动和闪变、三相电压允许不平衡度等内容。
A. 电流允许偏差B. 电压允许偏差C. 电阻允许偏差D. 功率允许偏差21、10KV三相供电电压允许偏差为额定电压的（D）A. ±5％B. ±10％C. ＋7％，－10％D. ±7％22、当电压上升时，白炽灯的（A）将下降。
A. 寿命B. 光通量C. 发光效率D. 发热量23、当电压过高时，电动机可能（D）。
A. 不能起动B. 倒转C. 反转D. 绝缘老化加快24、供电电压允许偏差通常是以电压实际值和电压额定之差与电压（A）之比的百分数来表示。
A. 额定值B. 实际值C. 瞬时值D. 有效值25、我国国标对35~110KV系统规定的电压波动允许值是（B）A. 1.6％B. 2％C. 2.5％D. 5％26、在某一个时段内，电压急剧变化而偏离（D）的现象，称为电压波动。
A. 最大值B. 最小值C. 瞬时值D. 额定值27、（A ）的电压急剧波动引起灯光闪烁、光通量急剧波动，而造成人眼不舒适的现象，称为闪变。
A. 周期性B. 连续性C. 间断性D. 统一性28、为提高功率因数，运行中可在工厂配电所的母线上或用电设备附近装设（B），用其来补偿电感性负载过大的感性电流，减小无功损耗，提高末端用电电压。
A. 并联电容器B. 并联电感器C. 串联电容器D. 串联电感器29、用户用的电力变压器一般为无载调压型，其高压绕组一般有（B）U N的电压分接头，当用电设备偏低时，可将变压器电压分接头放在较低档。
A. 1±1×2.5％B. 1±2×2.5％C. 1±3×2.5％D. 1±4×2.5％30、在供电频率偏差通常是以实际频率和额定频率之（C）与额定频率之比的百分数来表示。
A. 和B. 积C. 差D. 商31、供电频率允许偏差规定，电网装机容量在300MW及以上的为（B）Hz。
A. ±0.1B. ±0.2C. ±0.3D. 0.432、在并联运行的同一电力系统中，任意瞬间的（C）在全系统都是统一的。
A. 电压B. 频率C. 波形D. 电流33、电网谐波的产生，主要在于电力系统中存在各种（C）。
A. 电感原件B. 电容原件C. 非线性原件D. 三相参数不对称34、三相系统中发生的短路有4中基本类型：（A）两相短路、单相接地短路和两相接地短路。
A. 三相短路B. 相相短路C. 相地短路D. 三相短路35、（A ）的分析、计算是电力系统分析的重要内容之一，它为电力系统的规划设计和运行中选择电气设备、整定继电保护、分析事故提供了有效手段。
A. 短路电流B. 短路电压C. 开路电流D. 开路电压36、电气接地一般可分为两类（A）A. 工作接地和保护接地B. 工作接地和防雷接地C. 防雷接地D. 设备接地和保护接地37、电力系统中的中性点接地是属于（A），它是保证电力系统安全可靠运行的重要条件。
A. 工作接地B. 防雷接地C. 保护接地D. 设备接地38、在中性点直接接地的电力系统中，发生单相接地故障时，非故障相对地电压（C）A. 降低B. 升高C. 不变D. 消失39、中性点不接地的电力系统中，当系统正常运行时，相电压对称，三相对地电容电流也对称，流入大地中的电流为（C）A. 相电流B. 线电流C. 零D. 额定电流40、在中性点不接地的电力系统中，由于发生单相完全接地时，非故障相对地电位升高为（B），容易引起绝缘损坏，从而引起两相或三相短路，造成事故。
A. 相电压B. 线电压C. 线或相电压D. 额定电压41、采取在电源中性点经消弧线圈接地方式，其目的是减小（A）A. 接地电流B. 接地电压C. 接地有功D. 接地无功42、工作接地的接地电阻一般不应超过（A）A. 4ΩB. 5ΩC. 10ΩD. 40Ω43、中性点直接接地是指电力系统中（A）中性点直接或经小阻抗与接地装置相连接。
A. 只有1个B. 至少一个C. 至少2个D. 必须全部44、中性点非直接接地系统中用电设备的绝缘水平应按（C）考虑。
A. 相电压B.2倍相电压C. 3倍相电压D. 2倍相电压45、中性点不接地系统发生单相接地故障时，可继续运行（A）A. 2hB.3hC. 4hD. 5h46、根据消弧线圈的电感电流对接地电容电流补偿程度，分为（A×）、欠补偿、过补偿三种方式。
A. 全补偿B.电容补偿C.电感补偿D.电阻补偿二、判断题1、由各级电压的电力线路，将各种发电厂、变电所和电力用户联系起来的一个发电、输电、配电和用电的整体，叫做电力系统。
（√）2、大型电力系统的优点之一是：通过合理分配符合，降低系统的高峰符合，调整峰谷曲线提高运行的经济性。
（√）3、电力系统的运行具有灵活性，各地区可以通过电力网互相支持，为保证电力系统安全运行所必需的备用机组必须大大地增加。
（×）4、大型电力系统构成了环网、双环网，对重要用户的供电有保证，当系统中某局部设备故障或某部分线路需要检修时，可以通过变更电力网的运行方式，对用户连续供电，减少由于停电造成的损失。
（√）5、电网按其在电力系统中的作用不同，分为输电网、和配电网，配电网是以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送点网络，所以又称为电力网中的主网架。
（×）6、电力系统的发电、供电、用电无须保持平衡（√）7、供电负荷是指用户在某一时刻对电力系统所需求的电流。
（×）8、突然中断供电将造成人身伤亡或会引起对周围环境严重污染，造成经济上巨大损失、社会秩序严重混乱或在整治上产生严重影响的负荷，称为一类负荷。
（√）9、对三类负荷，应采取最少不少于两个独立电源供电。
（×）10、变、配电所主要由主变压器、配电装置及测量、控制系统等部分构成，是电网的重要组成部分和电能传输的重要环节，对保证电网的安全、经济运行具有举足轻重的作用。
（√）11、高压断路器是变压器和高压线路的开关电器，它具有断合正常负荷电流和切断短路电流的功能，但没有完善的灭弧装置。
（×）12、当电路发生短路或严重过负荷时，熔断器能自动切断故障电路，从而使电气设备得到保护。
（√）13、负荷开关是用来接通和分断小容量的配电线路和负荷（√）14、产生谐波的元件很多，最为严重的是大型晶闸管变流设备和大型电弧炉，它们产生的谐波电量最为突出，是造成电网谐波的主要因素。
（√）15、当电压比额定值高10％时，白炽灯的寿命将下降20％（×）16、电力系统中的相与相之间或相与地之间（对中性点直接接地系统而言）通过金属导体、电弧或其他较小阻抗连结而形成的正常状态称为短路（√）17、电力系统运行中，相与相之间或相与地（或中性线）之间发生短路时流过的电流，其值可远远大于额定电流，并取决于短路点距电源的电气距离。
（√）18、限制短路电流的方法有选择合适的接线方式、采用分裂绕组变压器和分段电抗器、采用线路电抗器、采用微机保护及综合自动化装置等。
（√）三、多项选择题1、发电厂除火电厂外，还有（ABCDE）A. 地热电站B.风力电站C. 潮汐电站D. 核电厂E、水电厂2、对电气主接线的基本要求有供电可靠性（ABCD）A. 供电质量B.可扩建性C. 经济性D. 灵活性3、以下设备中，属于一次设备的是（AD ）A. 隔离开关B.继电器C. 操作电源D. 断路器4、当系统中存在（BC）等用电设备时，可能引起电压波动。
