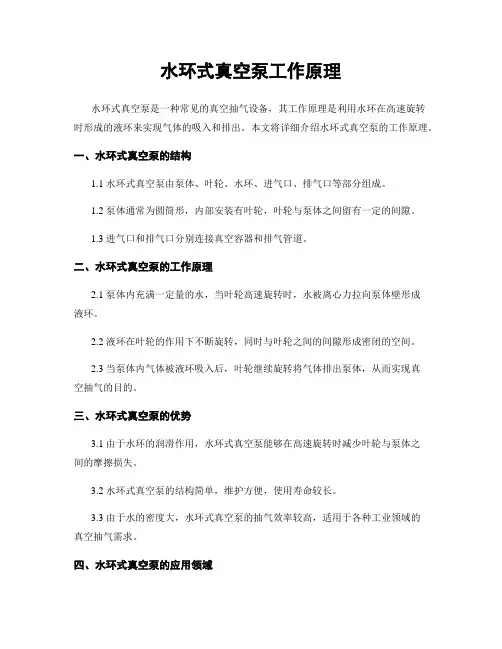

水环式真空泵工作原理水环式真空泵是一种常见的真空抽气设备，其工作原理是利用水环在高速旋转时形成的液环来实现气体的吸入和排出。
本文将详细介绍水环式真空泵的工作原理。
一、水环式真空泵的结构1.1 水环式真空泵由泵体、叶轮、水环、进气口、排气口等部分组成。
1.2 泵体通常为圆筒形，内部安装有叶轮，叶轮与泵体之间留有一定的间隙。
1.3 进气口和排气口分别连接真空容器和排气管道。
二、水环式真空泵的工作原理2.1 泵体内充满一定量的水，当叶轮高速旋转时，水被离心力拉向泵体壁形成液环。
2.2 液环在叶轮的作用下不断旋转，同时与叶轮之间的间隙形成密闭的空间。
2.3 当泵体内气体被液环吸入后，叶轮继续旋转将气体排出泵体，从而实现真空抽气的目的。
三、水环式真空泵的优势3.1 由于水环的润滑作用，水环式真空泵能够在高速旋转时减少叶轮与泵体之间的摩擦损失。
3.2 水环式真空泵的结构简单，维护方便，使用寿命较长。
3.3 由于水的密度大，水环式真空泵的抽气效率较高，适用于各种工业领域的真空抽气需求。
四、水环式真空泵的应用领域4.1 水环式真空泵广泛应用于化工、医药、食品等领域的真空蒸馏、真空干燥等工艺。
4.2 在石油、冶金、电力等行业中，水环式真空泵也被用于真空输送、真空提取等工艺。
4.3 水环式真空泵还常用于真空包装、真空吸附等领域。
五、水环式真空泵的发展趋势5.1 随着工业技术的不断发展，水环式真空泵将不断提高抽气效率和稳定性。
5.2 未来水环式真空泵可能会采用更先进的材料和技术，以适应更多领域的真空抽气需求。
5.3 水环式真空泵的自动化程度将不断提高，为工业生产提供更便捷、高效的真空抽气解决方案。
总之，水环式真空泵作为一种常见的真空抽气设备，具有结构简单、使用方便、抽气效率高等优点，广泛应用于各种领域的真空工艺中。
随着技术的不断进步，水环式真空泵的性能和应用领域将不断拓展，为工业生产提供更多可能性。
水环式真空泵原理

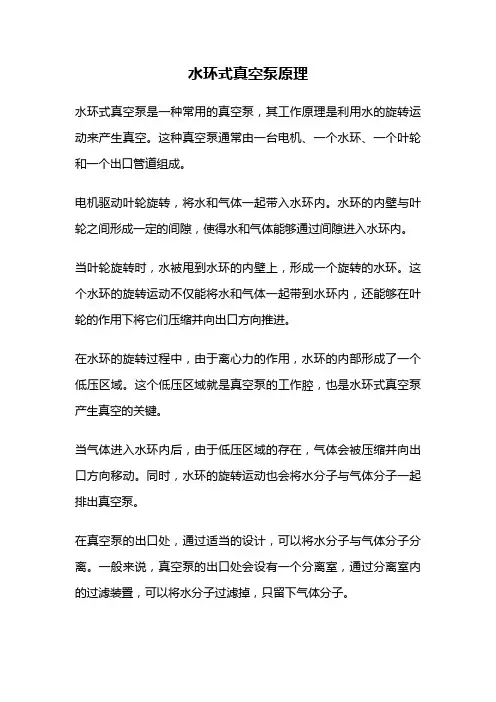

水环式真空泵原理水环式真空泵是一种常用的真空泵，其工作原理是利用水的旋转运动来产生真空。
这种真空泵通常由一台电机、一个水环、一个叶轮和一个出口管道组成。
电机驱动叶轮旋转，将水和气体一起带入水环内。
水环的内壁与叶轮之间形成一定的间隙，使得水和气体能够通过间隙进入水环内。
当叶轮旋转时，水被甩到水环的内壁上，形成一个旋转的水环。
这个水环的旋转运动不仅能将水和气体一起带到水环内，还能够在叶轮的作用下将它们压缩并向出口方向推进。
在水环的旋转过程中，由于离心力的作用，水环的内部形成了一个低压区域。
这个低压区域就是真空泵的工作腔，也是水环式真空泵产生真空的关键。
当气体进入水环内后，由于低压区域的存在，气体会被压缩并向出口方向移动。
同时，水环的旋转运动也会将水分子与气体分子一起排出真空泵。
在真空泵的出口处，通过适当的设计，可以将水分子与气体分子分离。
一般来说，真空泵的出口处会设有一个分离室，通过分离室内的过滤装置，可以将水分子过滤掉，只留下气体分子。
水环式真空泵的工作原理可以总结为以下几个步骤：电机驱动叶轮旋转，将水和气体一起带入水环内；水环的旋转运动将水和气体压缩并向出口方向推进；由于离心力的作用，在水环内形成一个低压区域；气体被压缩并向出口方向移动；在出口处通过分离室将水分子与气体分子分离。
水环式真空泵具有以下优点：首先，结构简单，易于制造和维护；其次，由于水环的旋转运动，气体与水分子的混合程度较高，可以有效地排出气体中的水分子；此外，水环式真空泵的抽气速度较高，可以快速达到所需的真空度。
然而，水环式真空泵也存在一些局限性。
首先，由于水环的运动需要电机驱动，因此需要消耗较多的能量；其次，由于水环的旋转运动，水环式真空泵的噪音较大；此外，水环式真空泵对水的质量要求较高，需要使用纯净水或蒸馏水。
水环式真空泵是一种利用水的旋转运动来产生真空的真空泵。
其工作原理简单直观，具有抽气速度高、排水效果好等优点。
然而，它也存在能耗高、噪音大等局限性。
水环式真空泵的工作原理与特点
水环式真空泵的工作原理与特点一、工作原理：1.启动泵之前，先将水排入压缩腔中，使之与压缩腔一同形成一个封闭的环形空间。
2.启动泵后，驱动装置带动压缩腔内的叶片高速旋转，产生离心力。
3.微粒体在压缩腔内受到离心力的作用，被水环捕捉并沉积在水环中。
4.离心排出的气体在离心力的作用下，沿着螺旋形路径由旋片周边转化为轴向流动。
5.水环式真空泵充满了高速移动的水环，水环周围存在一个气体腔，气体在该腔内被挤压和压缩。
6.水环式真空泵的压缩腔由于水环的旋转运动而形成一连串封闭的腔体，气体在这些腔体内被不断压缩。
7.当气体压缩到一定程度时，通过出口管排出真空泵内部，达到抽真空的目的。
二、特点：1.抽取范围广：水环式真空泵适用于抽气体、水蒸汽混合气体，甚至具有少量溶解气体的介质。
2.结构简单：水环式真空泵结构相对简单，主要由机壳、压缩腔、驱动装置、水环、出口管等组成，维护较为便捷。
3.负荷适应能力强：由于水环式真空泵的压缩过程是通过水环的离心力来实现的，因此，它对于工作环境的瞬时压力变化具有较高的适应性。
4.噪音较小：水环式真空泵的噪音较低，运行稳定。
5.无油污染：由于水环式真空泵的工作介质为水，因此不存在油污染问题，适用于对介质要求较高的场合。
6.温度升高较低：水环式真空泵在工作过程中，水环承受气体压缩和吸收热量，因此温度上升较低。
7.使用寿命长：水环式真空泵具有结构简单、工作平稳、维护简便等特点，因此使用寿命较长。
总结起来，水环式真空泵工作原理简单、维护方便、负荷适应能力强，适用于广泛的工业领域，如石油化工、医药制造、食品加工等。
水环式真空泵工作原理及作用
水环式真空泵：工作原理与应用水环式真空泵是一种常用的气体排放和抽真空的设备，广泛应用
于化工、食品、医药等领域。
那么，水环式真空泵的工作原理是什么？它有哪些作用呢？
一、工作原理
1.玻璃器皿或真空室通过进气口引入气体。
2.当气体进入真空泵后，水环泵轮开始旋转，同时用水将气体压缩。
3.由于水环泵轮的运动，将气体压缩，从而使气体排出水环泵。
4.在排出气体的同时，水环泵将气体吸入泵室并再次压缩。
5.这个过程不断循环，最终达到达到所需真空度。
二、作用
1.气体排放：水环式真空泵可以将有害气体经过压缩后排放到大
气中，降低对环境的污染。
2.真空抽取：水环式真空泵可以把一定范围内的空气排出，形成
局部真空环境，用于热处理、吸附、蒸馏等工艺过程中的操作。
3.液体回收：水环式真空泵可以将液体通过压缩，把液体回收到
集液器中，减少浪费。
总之，水环式真空泵是一种简单有效的设备，它以水为介质进行气体排放和真空抽取，不仅具有解决环境污染的作用，还能使用在众多工艺中，是化工、食品、医药等行业的重要设备之一。
真空泵原理水环式真空泵

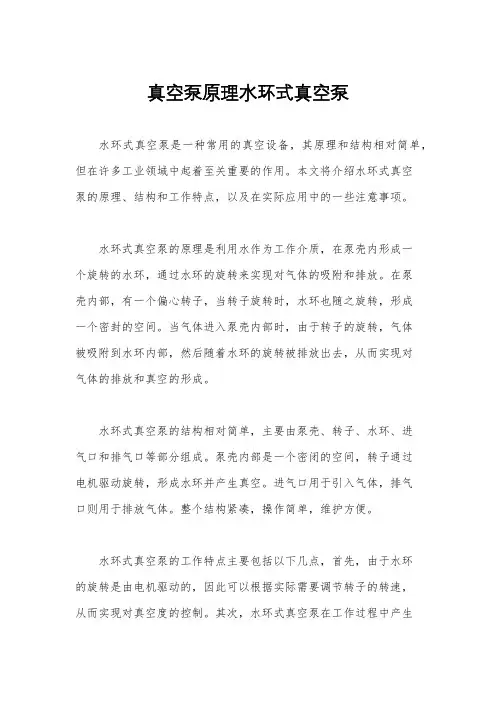

真空泵原理水环式真空泵水环式真空泵是一种常用的真空设备，其原理和结构相对简单，但在许多工业领域中起着至关重要的作用。
本文将介绍水环式真空泵的原理、结构和工作特点，以及在实际应用中的一些注意事项。
水环式真空泵的原理是利用水作为工作介质，在泵壳内形成一个旋转的水环，通过水环的旋转来实现对气体的吸附和排放。
在泵壳内部，有一个偏心转子，当转子旋转时，水环也随之旋转，形成一个密封的空间。
当气体进入泵壳内部时，由于转子的旋转，气体被吸附到水环内部，然后随着水环的旋转被排放出去，从而实现对气体的排放和真空的形成。
水环式真空泵的结构相对简单，主要由泵壳、转子、水环、进气口和排气口等部分组成。
泵壳内部是一个密闭的空间，转子通过电机驱动旋转，形成水环并产生真空。
进气口用于引入气体，排气口则用于排放气体。
整个结构紧凑，操作简单，维护方便。
水环式真空泵的工作特点主要包括以下几点，首先，由于水环的旋转是由电机驱动的，因此可以根据实际需要调节转子的转速，从而实现对真空度的控制。
其次，水环式真空泵在工作过程中产生的噪音相对较小，振动也比较小，因此适用于一些对环境要求较高的场合。
最后，水环式真空泵对气体的抽除效果比较好，可以适用于各种气体的抽除和排放。
在实际应用中，使用水环式真空泵时需要注意一些事项。
首先，要定期检查水环的状态，保证水环的完整性和清洁度，以确保泵的正常工作。
其次，在使用过程中要注意控制水的温度，过高或过低的温度都会影响泵的工作效果。
最后，要定期清洗泵壳和检查密封件的状态，确保泵的密封性和安全性。
总之，水环式真空泵作为一种常用的真空设备，在工业生产中起着至关重要的作用。
通过了解其原理、结构和工作特点，以及注意事项，可以更好地使用和维护水环式真空泵，确保其正常、高效地工作，为工业生产提供有力的支持。
水(液)环式真空泵工作原理

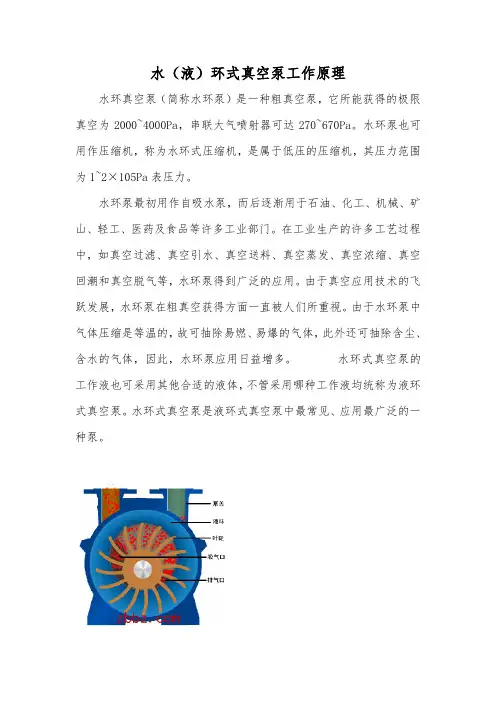

水（液）环式真空泵工作原理水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。
水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。
水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。
在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。
由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。
由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。
水环式真空泵的工作液也可采用其他合适的液体，不管采用哪种工作液均统称为液环式真空泵。
水环式真空泵是液环式真空泵中最常见、应用最广泛的一种泵。
如图：在泵体中装有适量的水作为工作液。
当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。
水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。
此时叶轮轮毂与水环内界面之间形成一个月牙形空间，而这一空间又被叶轮叶片分成和叶片数目相等的若干个小腔。
如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。
综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。
水环泵和其它类型的机械真空泵相比有如下优点：●结构简单，制造精度要求不高，容易加工。
●结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。
水环真空泵 工作原理
水环真空泵工作原理
水环真空泵是一种主要依靠液体密封的排气装置。
其工作原理如下：
1. 液体密封：水环真空泵内部装有一个转子，转子之外有一层环形空间，其中填充着水或其他液体。
当转子高速旋转时，液体被离心力扔向真空泵壳的内壁形成一个环形密封层。
这个液环在转子和壳体之间形成了螺线状的密封空间。
2. 排气过程：当水环真空泵开始工作时，进气口与被抽空的系统相连接。
转子的高速旋转产生离心力，将空气带入密封空间。
由于密封层中充满了液体，液体将空气挤压到转子的中心。
3. 压缩过程：在转子的中心，液体环再次形成一个密封环，将空气进一步压缩。
这个过程会产生一定的热量，使得水环真空泵需要冷却系统来控制温度。
4. 出气过程：当液体环到达水环真空泵的排气口时，液体和气体分离。
液体流回真空泵内，而气体则被排出系统。
这样，通过循环的液体密封和旋转运动，水环真空泵可以实现对气体的较高抽真空能力。
同时，液体的存在也能起到冷却和抑制反应的作用。
水环真空泵广泛应用于化工、医药、电子等行业，提供稳定的真空环境。
水环真空机组原理
水环真空机组原理
水环真空机组是一种用于产生真空的设备，其工作原理基于水环真空泵的工作原理。
水环真空泵是一种离心式的液环真空泵，由泵体、叶轮、相变器、冷却器等组成。
具体工作过程如下：
1. 开始时，泵体内注入一定量的工作液，通常为水或其它液体。
2. 当水环真空泵启动后，电机驱动叶轮旋转。
叶轮的旋转产生离心力，使液体在泵体内形成一个旋转的液环。
3. 当气体进入泵体时，由于液环的旋转，气体被迫与液体接触，并在液体的作用下形成液膜。
该液膜起到密封作用，并与液环共同向泵体出口方向旋转。
4. 叶轮的旋转将气体从泵的入口处抽取，并将其排放到泵体的出口处。
在这个过程中，气体被连续地吸入、压缩和排放。
5. 由于旋转液环的连续循环，连续不断地形成新的液膜，从而使气体可以被持续地抽取和排放。
6. 同时，泵体内的相变器和冷却器起到冷却和脱湿的作用，可以提高泵的效率。
通过上述工作原理，水环真空机组可实现将气体从一个相对密封的空间中抽取出来，从而达到产生真空的目的。
该机组广泛应用于化工、制药、电力、食品等行业中，用于抽取气体，提供所需的真空环境。
水环式真空泵工作原理
水环式真空泵工作原理水环式真空泵是一种常用的低真空泵，其工作原理是利用液体在旋转中形成水环，通过压缩机进行循环使气体被抽出，以下是其详细的工作原理：1.结构及主要零部件：水环式真空泵主要由泵体、叶轮、排气室、隔离室、联轴器等组成。
泵体内部设有一个形似游泳池的容器，其中装有液体，可以是水或其他适合的液体。
叶轮是泵体中心的旋转部件，可以利用电机通过联轴器转动。
排气室和隔离室是泵体上部的两个室，分别与进气室和排气管道连接。
2.工作原理：水环式真空泵工作时，通过相应的配管使泵体内的液体形成一个水环。
当电机启动后，叶轮开始旋转，由于离心力的作用，液体被抛到泵体内壁，形成一个均匀的水环。
进气室与排气室之间分别有一个隔离室，隔离室与泵体之间通过一系列的翻板或隔板相连。
当叶轮旋转时，泵体内的液体会随着叶轮的旋转将其中的空间逐渐减小，因此压力会逐渐升高。
3.吸气过程：在工作过程中，进气室与隔离室之间的连接口处于开启状态，气体通过进气室进入到隔离室，压力逐渐降低。
当压力低于环境压力时，气体会继续向隔离室进入，直到达到平衡。
此时，隔离室中的气体被抽出，压力逐渐降低，真空度不断提高。
所以，水环式真空泵主要通过排出气体来形成真空。
4.排气过程：在吸气阶段结束后，排气室与隔离室之间的连接口关闭，同时打开与排气管道相连的排气口。
随着叶轮的旋转，液体会持续被压缩并向排气口推进，将气体排出。
排气过程中，气体被压缩，压力逐渐升高，从而排出泵体。
当液体再次进入隔离室时，排气室与隔离室之间的连接口恢复开启状态，开始新的吸气过程。
5.液环的使用及维护：在水环式真空泵工作过程中，液体起到密封、冷却和润滑的作用。
通过液体的回流，可以保证泵体内部的气体与大气隔离，从而形成真空。
液体的循环和使用需要根据特定的工作条件进行调整，并定期对液体进行更换和维护。
综上所述，水环式真空泵通过液体形成水环，利用旋转叶轮的运动形成气体的压缩和抽出，从而产生真空。
水环真空泵的工作原理
水环真空泵的工作原理
水环真空泵是一种离心式液环泵，主要由泵体、叶轮、进、出口、水环以及配件等部分组成。
其工作原理简单明了，主要有以下几个步骤：
首先，将泵体内部的液环（一般选用水作为液环介质）填充到一定高度，使得液环能够充满泵体的一部分空腔。
其次，通过电机驱动，让叶轮高速旋转。
当叶轮旋转时，液环将被离心力推向泵的壁面，形成一层均匀的液体环。
同时，由于液环的表面张力和泵体壁面的附着力，液环能够紧贴泵体壁面形成密闭的空间。
在水环形成后，工作介质（通常为气体）从泵体的进口进入到水环的内部。
随着叶轮的旋转，分子将顺着水环的内壁形成旋转运动，并受到离心力的作用，被推向水环的外部。
在水环的外部，工作介质将与液环发生接触，并与液环中的液体形成一种密集的气体/液体界面。
这个界面将形成一个封闭式的空间，屏蔽了工作介质与真空泵外部环境的接触。
接着，当工作介质经过液环界面时，由于液环的冷却作用，散热效果会使工作介质的温度降低，从而使其部分气态分子凝结成液体。
凝结成液体的分子将被液环中的液体吸收，进一步稳定了工作介质的状态。
最后，由于叶轮的旋转，在液环的外部形成了凝聚程度不同的压缩气体。
随着继续旋转，这部分压缩气体将通过叶轮与泵体壁面之间的间隙，被推向离心排气口并被排出。
总结起来，水环真空泵的工作原理可以概括为液环的产生、工作介质的进入、液环的冷却和稳定、压缩气体的排出等关键步骤。
通过这些步骤，水环真空泵能够提供较高的抽气速率和较低的最终真空度，广泛应用于工业、医疗等领域中。
水环式真空泵工作原理
水环式真空泵工作原理水环式真空泵是一种常用的真空泵，广泛应用于化工、制药、电力、石油等行业。
它通过水环的旋转来达到抽取气体的目的。
本文将详细介绍水环式真空泵的工作原理。
1. 水环式真空泵的结构水环式真空泵主要由泵体、水环、叶轮、进气口、排气口等部分组成。
泵体是泵的主体，内部有一个水环，叶轮位于水环内部，进气口和排气口分别连接在泵体的上部和下部。
2. 工作原理水环式真空泵的工作原理可以分为以下几个步骤：2.1 进气过程首先，泵体内充满了水环和一定量的水。
当泵启动时，电机带动叶轮高速旋转，水环也随之旋转。
叶轮的旋转产生离心力，将水环推向泵体的外侧，形成一个水环。
2.2 压缩过程当水环旋转时，进气口处的气体被抽入水环中。
由于水环的旋转，气体被强制压缩在水环内部。
同时，水环的旋转也形成了一个密封的空间，使得气体无法逆流。
2.3 排气过程随着叶轮的旋转，水环继续推向泵体的外侧，将压缩的气体推向排气口处。
在排气口处，由于水环的旋转速度较快，气体被迫排出泵体，形成真空。
2.4 水环的续水在工作过程中，由于水环的旋转和气体的压缩，水环内的水会逐渐消耗。
为了保持水环的正常工作，需要定期给水环补充水源。
3. 优点和应用领域水环式真空泵具有以下优点：3.1 结构简单，易于维护水环式真空泵的结构相对简单，没有复杂的零部件，因此维护起来比较容易。
3.2 抽气速度快由于水环的旋转速度较快，水环式真空泵的抽气速度相对较快，适用于对抽气速度要求较高的场合。
3.3 适用于湿性气体水环式真空泵可以处理一些湿性气体，因为水环可以起到冷却和清洁的作用。
水环式真空泵广泛应用于化工、制药、电力、石油等行业。
它可以用于抽取气体、蒸汽和液体，常见的应用场景有：- 化工行业：用于抽取化工过程中产生的气体，保持反应器内的真空状态。
- 制药行业：用于制药过程中的真空干燥、蒸馏和浓缩等工艺。
- 电力行业：用于抽取发电机组内部的气体，维持发电机组的正常运行。
水环式真空泵工作原理
水环式真空泵工作原理水环式真空泵是一种常用的真空设备，广泛应用于化工、制药、食品、冶金等行业。
它通过水环的旋转运动来实现抽取气体的目的。
下面将详细介绍水环式真空泵的工作原理。
1. 水环式真空泵的结构水环式真空泵主要由泵体、水环、叶轮、进气口、出气口、排水口等组成。
泵体内部设有一定数量的叶轮，叶轮与泵体之间形成一定的间隙，称为水环。
水环与叶轮之间的空间被称为工作室。
2. 工作原理水环式真空泵的工作原理可以分为以下几个步骤：(1) 启动泵：当水环式真空泵启动时，泵体内部充满了液体（通常为水）。
通过启动机电，使泵体内的叶轮开始旋转。
(2) 形成水环：叶轮的旋转产生了离心力，将液体向外抛离。
由于离心力的作用，液体在泵体内壁形成一个密封的水环。
这个水环与叶轮的旋转方向相反。
(3) 进气过程：当泵体内部形成水环后，气体通过进气口进入泵体。
进入泵体的气体味被水环和叶轮的旋转带到水环的顶部，然后被压缩。
(4) 压缩过程：气体在水环的顶部被压缩，同时水环的旋转也将气体带到水环的底部。
在压缩过程中，气体的体积逐渐减小，压力逐渐增大。
(5) 排出气体：当气体被压缩到一定程度时，进入出气口，并排出系统。
在排出气体的同时，泵体内的液体也会随之排出。
(6) 排水过程：由于泵体内的液体不断被排出，水环的液位会逐渐下降。
当液位下降到一定程度时，通过排水口将液体排出，然后通过水源补充液体，以保持水环的正常运转。
3. 工作特点水环式真空泵具有以下特点：(1) 能够抽取大量的水蒸气和可溶性气体，适合于湿性气体的抽取。
(2) 由于液体的存在，可以起到冷却和密封的作用，使得泵体运行稳定可靠。
(3) 由于水环的旋转，水环式真空泵的噪音较低。
(4) 由于水环的润滑作用，泵体内部的磨擦和磨损较小，寿命较长。
(5) 适合于抽取气体的工艺要求不高的场合，如空气和水蒸气的抽取。
总结：水环式真空泵通过水环的旋转运动来实现气体的抽取。
在工作过程中，气体进入泵体后被压缩，然后排出系统。
水环式真空泵的工作原理及特点
水环式真空泵是液环式真空泵中最常见的一种。
液环式真空泵是带有多叶片的转子偏心装在泵壳内。
当它旋转时，把液体抛向泵壳并形成与泵壳同心的液环，液环同转子叶片形成了容积周期变化的旋转变容真空泵。
当工作液体为水时，称水环泵。
水环泵主要用于粗真空、抽气量大的工艺过程中。
在化工、石油、轻工、医药及食品工业中得到了广泛地应用，如真空过滤、真空送料、真空浓缩、真空脱气等。
单级水环泵的极限压力可达8～2×103Pa，双级水环泵的极限压力可达1×102Pa，排气量为0.25～500m3/h。
一、水环式真空泵的工作原理水环泵工作轮2在泵体1中旋转时形成了水环3和工作室5。
水环与工作轮构成了月牙形空间。
右边半个月牙形的容积由小变大，形成吸气室。
左边的半个月牙形的容积由大变小，构成了压缩过程(相当于排气室)。
被抽气体由进气管8和进气口4进入吸气室。
转子进一步转动，使气体受压缩，经过排气口6和排气管7排出。
排出的气体和水滴由排气管道7进入水箱10，此时气体由水中分离出来，气体经管道9排到大气中，水由水箱进入泵中，或经过管道11排到排水设备中。
水环泵的压缩比由泵的吸气口终了位置和排气口开始位置所决定。
因为吸气口终止位置决定着吸气腔吸入气体的体积；而排气口开始的位置决定着排气时压缩了的气体的体积。
对已经确定了结构尺寸的水环泵，可以求出其压缩比。
二、水环式真空泵的基本类型与特点水环泵按不同结构可分成如下几种类型：1、单级单作用水环泵：单级是指只有一个叶轮，单作用是指叶轮每旋转一周，吸气、排气各进行一次。
这种泵的极限真空较高，但抽速和效率较低。
2、单级双作用水环泵：单级是指只有一个叶轮，双作用是指叶轮每旋转一周，吸气、排气各进行二次。
在相同的抽速条件下，双作用水环泵比单作用水环泵大大减少尺寸和重量。
由于工作腔对称分布于泵轮毂两侧，改善了作用在转子上的载荷。
此种泵的抽速较大，效率也较高，但极限真空较低。
3、双级水环泵：双级水环泵大多是单作用泵串联而成。
水环式真空泵工作原理
水环式真空泵工作原理水环式真空泵是一种常用的真空泵，广泛应用于各个行业的真空工艺过程中。
它具有结构简单、可靠性高、运行稳定、使用寿命长等特点，因此深受企业和工程师们的喜爱。
本文将介绍水环式真空泵的工作原理，从而更好地理解和应用这种设备。
水环式真空泵的工作原理可以简单概括为：利用离心力和水的密度差形成一个水环，水环旋转时会形成一个连续的水环面，然后通过压缩气体和水的冲击来产生真空。
首先，让我们从水环的形成说起。
真空泵的主体是一个圆形的壳体，内部安装有转子、叶轮和水环两个主要部件。
在泵的壳体内有一定量的水，当泵启动时，叶轮高速旋转，离心力将水推向泵的壁上形成一个均匀的水环，水环的形成就是通过离心力和水的密度差来实现的。
其次，来看看水环面的形成。
因为叶轮旋转得非常快，水由于离心力会形成一个连续、稳定的水环面，位于离心力中心的空腔就是真空泵的工作腔。
当真空泵启动后，通过叶轮的旋转，水环会随着转动，同时也产生一个密封的水环空间，起到了密封的作用。
在水环旋转的同时，真空泵会通过泵的入口与被抽气体相连接，下面我们来看一下压缩气体和水的冲击过程。
当水环面转过来与入口部分相连的时候，由于叶轮的运动，空腔体积快速增大，将气体吸入到工作腔中。
然后，这部分气体随着叶轮的旋转被快速压缩，因为叶轮转速很高，气体在短时间内经历多次的压缩过程，使气体密度迅速增大，由此形成真空。
综上所述，水环式真空泵的工作原理主要依靠离心力和水的密度差来实现真空的产生。
通过离心力形成水环面，并通过叶轮的旋转来压缩气体，最终产生真空。
需要注意的是，水环式真空泵在工作过程中需要提供足够的水量来保证水环的形成和运转。
同时，定期更换水并进行维护保养，以确保泵的正常运行和使用寿命。
总结起来，水环式真空泵工作原理简单而可靠，通过离心力和水的密度差形成水环面，并通过压缩气体来产生真空。
这种真空泵。
水环式真空泵工作原理
水环式真空泵工作原理水环式真空泵是一种常用的工业真空设备，它通过水环的旋转来产生真空。
本文将详细介绍水环式真空泵的工作原理及其相关知识。
一、水环式真空泵的基本结构水环式真空泵主要由泵体、叶轮、进气口、出气口、水环、分离器、冷却器等组成。
1. 泵体：泵体是水环式真空泵的主体部分，通常由铸铁或不锈钢制成。
泵体内部有一个叶轮，叶轮与泵体之间形成一个密闭的工作腔。
2. 叶轮：叶轮是水环式真空泵的核心部件，通常由铸铁或不锈钢制成。
叶轮上有多个叶片，当叶轮旋转时，叶片会与水环接触并形成密封腔。
3. 进气口：进气口连接被抽空的容器或系统，通过进气口将气体引入水环式真空泵。
4. 出气口：出气口连接真空泵的出口管道，将被抽空的气体排出。
5. 水环：水环是水环式真空泵的关键部件，通常由水或其他液体组成。
水环旋转时，形成一个密闭的腔体，与叶轮形成一个密封的工作空间。
6. 分离器：分离器位于水环式真空泵的出口处，用于分离气体和水环。
7. 冷却器：冷却器用于冷却水环式真空泵，防止过热。
二、水环式真空泵的工作原理水环式真空泵的工作原理基于液体的密封性和旋转运动。
下面是水环式真空泵的工作过程：1. 启动水环式真空泵：当水环式真空泵启动时，叶轮开始旋转。
2. 形成密闭腔体：叶轮的旋转使水环形成一个密闭的腔体。
在叶轮旋转的同时，由于离心力的作用，水环在腔体内形成一个均匀的环状。
3. 进气过程：当水环式真空泵启动后，通过进气口将被抽空的气体引入泵体。
气体进入泵体后，叶轮的旋转使气体被压缩，并与水环形成密封腔。
在这个过程中，气体的压力逐渐降低。
4. 排气过程：当气体被压缩到一定程度后，进一步旋转的叶轮将气体推向出气口。
气体通过出气口排出泵体，同时被分离器分离。
5. 冷却过程：在水环式真空泵工作过程中，水环会受到热量的影响而升温。
为了保证水环的正常工作，需要通过冷却器对水环进行冷却。
6. 循环过程：冷却后的水环再次进入泵体，形成新的密闭腔体，循环运行。
水环式真空泵工作原理
水环式真空泵工作原理
水环式真空泵是通过一系列的操作实现真空的。
首先，将水环式真空泵与真空容器连接。
然后，在真空泵内部创建一个密封环路，使得真空泵的入口和出口相连。
同时，将水和空气以特定的比例注入真空泵内部。
接下来，启动真空泵。
当真空泵启动时，水会形成一个密封的环形，被称为水环。
水环的存在是为了提供密封和密闭的环境。
随着真空泵的运行，水环开始旋转。
旋转的水环在泵壳内部形成一个密封的空间，并且与泵壳紧密接触。
这样，无需额外的密封措施，真空泵即可实现密封效果。
当真空泵运行时，空气会被吸入泵内。
当空气进入水环内部时，由于离心力的作用，空气会被挤压到水环的壁面上。
同时，水环不断地供给新的水，以稀释和冲洗吸入的空气。
这样，水环内的空气会被水流冲洗出真空泵，并排入外部环境中。
通过不断重复这个过程，真空泵可以将真空容器内的空气不断抽出，形成真空。
总的来说，水环式真空泵的工作原理是通过水环的旋转和水的供给来实现密封和抽排空气的效果，从而达到真空的目的。
水环真空泵的工作原理及特点
水环真空泵的工作原理及特点1. 水环真空泵的概述水环真空泵是一种常用的低真空泵，工作过程中使用水为工作流体，在泵腔中通过旋转运动来形成真空。
一般用于抽取干气或含水汽的气体，具有结构简单、易于操作、密封性好等特点。
2. 水环真空泵的工作原理水环真空泵的工作原理基于离心力和静压力相结合。
当泵转动时，水在泵内形成液环，这个液环的内壁和泵室之间形成了一个密闭的空间，也就是所谓的“水环”。
此时，泵腔的空气通过吸入口吸入，并随着液环旋转，由于离心力的作用而被压缩，气体的压力逐渐升高。
当气体被压缩到一定程度时，液环的内壁将与泵腔之间形成一个窄缝。
这个窄缝意味着气体可以通过，从而形成真空。
而气体则随着液环的旋转逐渐被向排气口运动，最终被排出。
3. 水环真空泵的特点3.1 单级和多级泵的不同单级水环真空泵的最终压力可以轻松达到1kPa以下，但是其泵速却比较低。
多级泵可以提高最终真空度和泵速，但是相应的价格也会更高。
3.2 对含水汽气体的吸附表现水环真空泵可以抽取含水汽的气体，由于液环的存在，可以很好地将水汽捕集在液环当中，并将其排出泵体。
因此，水环真空泵也可以用于真空蒸馏和其他需要处理水汽的实验。
3.3 适用于大气压下水环真空泵适用于大气压力下，由于液环的存在，可以起到密封作用，因此在开口或排放容器之前，仅需将泵属性与容器相连即可在大气压力下实现真空操作。
3.4 低噪声、低震动、可靠性高水环真空泵运转平稳、噪声低、震动小，因此非常适用于实验室、医院等对噪声和震动有严格要求的场所。
此外，水环真空泵的结构简单，质量较轻，可靠性也比较高，维护简单、易于清洗等优点也得到了广泛的应用。
4. 总结水环真空泵是一种结构简单、使用方便、性能稳定的泵型，可广泛应用于实验、制药、化工、纺织、食品等众多领域。
本文通过介绍水环真空泵的工作原理和特点，希望可以帮助读者更好地了解水环真空泵，正确选择和使用此类设备。
水环式真空泵工作原理
水环式真空泵工作原理水环式真空泵是一种常见的真空泵，广泛应用于许多工业领域。
它通过水环的旋转来产生真空，具有工作原理简单、结构紧凑、操作方便等优点。
下面将详细介绍水环式真空泵的工作原理。
一、水环式真空泵的构成水环式真空泵主要由泵体、水环、叶轮、进气口、排气口等部份组成。
泵体是水环式真空泵的主体结构，通常由铸铁或者不锈钢制成。
水环是水环式真空泵的核心部件，它由水温和体组成，通过旋转产生真空。
叶轮是泵体内的旋转部件，通过叶轮的旋转将气体抽入泵体内。
进气口用于将气体引入泵体，排气口用于排出抽出的气体。
二、水环式真空泵的工作原理水环式真空泵的工作原理基于水环的旋转和离心力的作用。
具体工作过程如下：1. 启动水环式真空泵，水环开始旋转。
水环旋转的方向与叶轮相反。
2. 当水环旋转时，水会被离心力推到泵体内壁上形成一层水环。
这个水环形成为了一个密封的空间。
3. 当水环旋转到进气口时，叶轮将气体抽入泵体内。
由于水环的存在，气体无法直接通过进气口进入泵体，只能通过叶轮的作用被抽入泵体。
4. 当气体被抽入泵体后，水环继续旋转将气体带到排气口。
在这个过程中，水环不断地与气体接触，形成为了水环温和体之间的密封。
5. 当气体被带到排气口时，由于泵体内的压力低于外界压力，气体味被排出泵体。
6. 水环式真空泵不断重复以上的工作过程，不断抽出气体，形成真空。
三、水环式真空泵的应用领域水环式真空泵由于其工作原理简单、结构紧凑、操作方便等特点，在许多领域得到了广泛应用。
以下是一些常见的应用领域：1. 化工工业：水环式真空泵可用于化工过程中的真空蒸馏、真空干燥等操作。
2. 医药工业：水环式真空泵可用于制药过程中的真空干燥、真空浓缩等操作。
3. 食品工业：水环式真空泵可用于食品加工过程中的真空包装、真空冷冻等操作。
4. 石油工业：水环式真空泵可用于石油开采过程中的真空提取、真空脱气等操作。
5. 环保工业：水环式真空泵可用于污水处理过程中的真空脱水、真空吸附等操作。
水环真空泵工作原理
水环真空泵工作原理水环真空泵是一种常用的真空设备，它通过水环的旋转来实现对气体的抽真空。
水环真空泵的工作原理主要包括压缩、蒸发和冷凝三个过程。
首先，当水环真空泵启动时，水环开始旋转，形成一个密闭的空间。
气体通过进气口进入水环真空泵的工作腔内，由于水环的旋转，气体被迫向外扩散，从而使工作腔内的气体压力降低。
这个过程就是压缩过程，通过这一过程，水环真空泵实现了对气体的初步抽真空。
接着，随着水环的旋转，水环内的水分子不断与气体分子碰撞，使得水分子逐渐蒸发成水蒸气。
这个过程就是蒸发过程，通过这一过程，水环真空泵进一步降低了工作腔内的气体压力。
最后，当气体被抽到一定程度时，水环真空泵内的水蒸气会被冷却，重新凝结成液态水，从而将气体一并排出。
这个过程就是冷凝过程，通过这一过程，水环真空泵最终实现了对气体的完全抽真空。
总的来说，水环真空泵的工作原理是通过压缩、蒸发和冷凝三个过程来实现对气体的抽真空。
在这个过程中，水环的旋转起到了至关重要的作用，不仅能够将气体压缩，还能够将水蒸气重新凝结成液态水，从而实现对气体的高效抽真空。
除了以上的工作原理，水环真空泵还需要配合其他辅助设备，如冷却水系统和排气系统，来保证其正常运行。
冷却水系统主要用于冷却水环，防止水环过热；排气系统则用于排出被抽出的气体和水蒸气。
这些辅助设备的配合，使得水环真空泵能够更加稳定、高效地工作。
综上所述，水环真空泵是一种通过水环旋转来实现对气体抽真空的设备，其工作原理主要包括压缩、蒸发和冷凝三个过程。
通过这些过程的配合，水环真空泵能够高效地实现对气体的抽真空，为各种工业领域的真空操作提供了重要的支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水环式真空泵/液环真空泵工作原理水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。
水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa 表压力。
水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。
在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。
由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。
由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。
如图：在泵体中装有适量的水作为工作液。
当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。
水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。
此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。
如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。
综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。
水环泵和其它类型的机械真空泵相比有如下优点：•结构简单，制造精度要求不高，容易加工。
•结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。
故用小的结构尺寸，可以获得大的排气量，占地面积也小。
•压缩气体基本上是等温的，即压缩气体过程温度变化很小。
•由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。
转动件和固定件之间的密封可直接由水封来完成。
•吸气均匀，工作平稳可靠，操作简单，维修方便。
水环泵也有其缺点：•效率低，一般在30%左右，较好的可达50%。
•真空度低，这不仅是因为受到结构上的限制，更重要的是受工作液饱和蒸气压的限制。
用水作工作液，极限压强只能达到2000~4000Pa。
用油作工作液，可达130Pa。
总之，由于水环泵中气体压缩是等温的，故可以抽除易燃、易爆的气体。
由于没有排气阀及摩擦表面，故可以抽除带尘埃的气体、可凝性气体和气水混合物。
有了这些突出的特点，尽管它效率低，仍然得到了广泛的应用。
2SK系列两级水环式真空泵及2SK－P1大气喷射泵机组2SK系列两级水环式真空泵2SK－P1大气喷射泵机组2SK系列两级水环真空泵和2SK-P1系列两级水环真空泵—大气喷射泵机组被用于抽取空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高真空。
它被广泛应用于食品、编织化工、医药和冶金工业及电子领域的真空蒸发、真空浓缩、真空回潮、真空浸渍、真空干燥及真空冶炼等。
具有真空度高、在高真空区抽速大及结构紧凑、工作可靠、维修方便等特点。
2SK系列适用于吸入压力低于-0.08MPa的工况条件。
2SK-P1系列适用于吸入压力低于-0.096MPa的工况条件，在配用大气泵时，极限真空度可达－750mmHg。
工作真空范围为-0.03---0.08MPa。
主要特点：•比较单级水环真空泵而言，具有真空度高、在高真空区抽速大等特点；•结构紧凑、维修方便；•应用范围广泛，可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体；•主要用水作为工作介质，维护费用低；•可以在较为恶劣的环境下工作。
型号抽气量(米3/分)极限真空(MPa)(毫米汞柱)功率(千瓦)泵转速(转/分)供水量(L/min)口径(mm)泵重(含电机)(Kg) 最大吸入压力为-0.093MPa(-700mmHg)进出2SK-1.5 1.5 0.9 -0.097(-725) 4 1440 10-15 40 40 200 2SK-3 3 2 -0.097(-725) 7.5 1440 15-20 40 40 2602SK-6 6 4 -0.098(-735) 15 1460 25-35 50 50 460 2SK-12 12 8 -0.098(-735) 22 970 40-50 100 100 850 2SK-20 20 14 -0.098(-735) 45 740 60-80 125 125 1550 2SK-30 30 20 -0.098(-735) 55 741 60-80 125 125 1800 2SK－P1系列两级水环式真空泵－大气喷射泵机组技术规格型号抽气量(米3/分)极限真空(MPa)(毫米汞柱)功率(千瓦)泵转速(转/分)供水量(L/min)口径(mm)泵重(含电机)(Kg) 最大吸入压力为-0.093MPa(-700mmHg)进出2SK-1.5P1 1.5 0.9 -0.099(-750) 4 1440 10-15 40 40 200 2SK-3P1 3 2 -0.099(-750) 7.5 1440 15-20 40 40 260 2SK-6P1 6 4 -0.099(-750) 15 1460 25-35 50 50 460 2SK-12P1 12 8 -0.099(-750) 22 970 40-50 100 100 850 2SK-20P1 20 14 -0.099(-750) 45 740 60-80 125 125 1550 2SK-30P1 30 20 -0.099(-750) 55 741 60-80 125 125 1800注：1、表中所列性能指标指下列规定条件下的性能指标：①大气压力为0.1013MPa（760mmHg）②进水温度15℃③吸入空气温度20℃④空气相对温度70%2、供水量为吸入压力－0.05MPa（－400mmHg）时的数值，极限真空时可大于此值。
3、性能允差±10%4、吸气压力为－0.093MPa时抽气量为加电磁阀控制大气泵时的抽气量。
两级水环真空泵一级大气泵抽速曲线该性能曲线是在吸入介质为20℃的饱和空气，工作液温度15℃，排气压力1013mba的状态下得到的。
性能允许差±10%，图中左侧为配用大气喷射器的性能曲线。
SK系列水环式真空泵及压缩机SK-1.5/3水环式真空泵SK－6/12/20/30/42水环式真空泵SK系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含固体颗粒的气体，以便在密闭容器中形成真空和压力，吸入气体中允许混有少量液体。
SK系列水环式真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。
由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易爆炸气体时，不易发生危险，所以其应用更加广泛。
工作真空范围为-0.03---0.08MPa。
主要特点：•结构紧凑、维修方便；•应用范围广泛，可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体；•主要用水作为工作介质，维护费用低；•可以在较为恶劣的环境下工作。
技术参数型号抽气量(m3/min) 极限真空压力(mmHg) 电机功率(Kw)泵转速(r.p.m)压缩机压力(MPa)口径 (mm) 泵重(整机)(Kg)整机尺寸长×宽×高 (mm)最大气量吸入压力为-0.041MPa时真空泵压缩机SK-0.150.15 0.12 -670 0.75 - 2850 - G1" G1" 30 400×180×200 SK-0.40.4 0.36 -670 1.5 1.5 2850 0-0.1 G1" G1" 50 421×200×270 SK-0.80.8 0.75 -670 2.2 2.2 2850 0-0.1 G1" G1" 80 464×200×270 SK-1.5 1.5 1.35 -700 4 4 1440 0-0.1 70 70 200 947×470×275 SK-3 3 2.8 -700 5.5 7.5 1440 0-0.1 70 70 320 1122×504×475 SK-6 6 5.4 -700 11 15 1440 0-0.1 80 80 460 1477×330×610 SK-1212 10.8 -700 18.5 30 970 0-0.1 80 80 750 1831×440×755 SK-2020 18 -700 37 55 730 0-0.1 150 150 **** ****×680×1015 SK-3030 27 -700 55 75 730 0-0.1 150 150 **** ****×680×1015SK-4242 37.8 -700 75 - 730 - 150 150 **** ****×680×1015 SK-60 60 54 -700 95 - 550 - 250 250 3500 3333×1928×1915 SK-85 85 76.5 -700 132 - 550 - 250 250 3800 3373×2178×1915 SK-120 120 108 -700 185 - 490 - 300 300 5520 3921×2340×2458注：一、表内数值是在下列条件下得出：1.水温15℃2.空气20℃3.气体相对湿度70%4.大气压力0.1013MPa二、抽气量偏差不超过±10%附：外形及安装尺寸图•SK-0.4、SK-0.8外形及安装尺寸图•SK-1.5、SK-3外形及安装尺寸图•SK-6、SK-12、SK-20、SK-30、SK-42外形及安装尺寸图•SK-60、SK-85、SK-120外形及安装尺寸图•SK系列水环式真空泵性能曲线SK-6、SK-12、SK-20、SK-30、SK－42水环式真空泵及压缩机外形及安装尺寸图SK-6、SK-12、SK-20真空泵、压缩机及SK-30真空泵底脚安装尺寸SK-30压缩机及SK-42真空泵底脚安装尺寸SK-6、SK-12、SK-30水环式真空泵及压缩机气水分离器外形尺寸图注：SK-20、SK-42与SK-30分离器通用。
