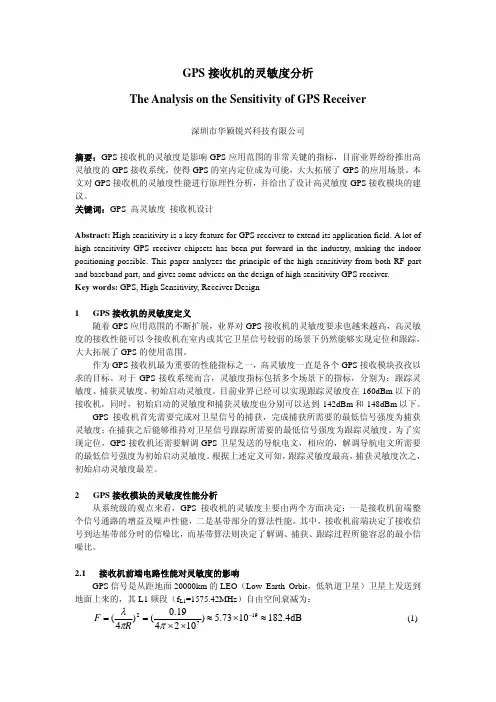

GPS 接收机的灵敏度分析The Analysis on the Sensitivity of GPS Receiver深圳市华颖锐兴科技有限公司摘要:GPS 接收机的灵敏度是影响GPS 应用范围的非常关键的指标,目前业界纷纷推出高灵敏度的GPS 接收系统,使得GPS 的室内定位成为可能,大大拓展了GPS 的应用场景。

本文对GPS 接收机的灵敏度性能进行原理性分析,并给出了设计高灵敏度GPS 接收模块的建议。

关键词:GPS 高灵敏度 接收机设计Abstract: High sensitivity is a key feature for GPS receiver to extend its application field. A lot of high sensitivity GPS receiver chipsets has been put forward in the industry, making the indoor positioning possible. This paper analyzes the principle of the high sensitivity from both RF part and baseband part, and gives some advices on the design of high sensitivity GPS receiver. Key words: GPS, High Sensitivity, Receiver Design1 GPS 接收机的灵敏度定义随着GPS 应用范围的不断扩展,业界对GPS 接收机的灵敏度要求也越来越高,高灵敏度的接收性能可以令接收机在室内或其它卫星信号较弱的场景下仍然能够实现定位和跟踪,大大拓展了GPS 的使用范围。

作为GPS 接收机最为重要的性能指标之一,高灵敏度一直是各个GPS 接收模块孜孜以求的目标。

噪声系数和灵敏度

噪声系数和灵敏度

噪声系数和灵敏度噪声系数和灵敏度都是衡量接收机对微弱信号接收能力的两种表示方法,它们是可以相互换算的。

1.定义(1)噪声系数N f是指接收机输出端测得的噪声功率与把信号源内阻作为系统中唯一的噪声源而在输出端产生的热噪声功率之比。

(两者应在同样温度下测得)。

噪声系数常用的定义是:接收机输入端信噪比与其输出端信噪比之比。

即:N f=(Pc入/Pn入)÷(Pc出/Pn出)噪声系数也可用dB表示:N f(dB)=10lgN f(2)灵敏度是指:用标准测试音调制时,在接收机输出端得到规定的信纳比(S+N+D/N+D)或信噪比(S+N+D/N)且输出不小于音频功率的50%情况下,接收机输入端所需要的最小信号电平(一般情况下,信纳比取12dB,而信噪比取20dB)。

这个最小信号电平可以用电压Umin(μv或dBμv)表示,也可以用功率P(mw)或P(dBm)表示。

需要注意的是:(A)用电压Umin表示灵敏度时,通常是指电动势(即开路电压),而不是接收机两端的电压。

在匹配时,Ur=Umin/2见下图:∴Ur=(dBμv)=Umin(dBμv)-6读数指示是否是开路电压,可在测完灵敏度后,把接收机断开(即信号源开路),看信号源读数是否改变,若不变就是开路电压(电动势),若变大了近一倍就是端电压。

(B)用功率表示灵敏度时,却是接收机(负载Rr)所得到的功率,所以Pmin=U2r/R r=U2min/4R r∴Pmin(dBm)=Ur(dBμv)-107=Umin(dBμv)-6-107=Umin(dBμv)-113即用dBm表示的灵敏度等于用dBμv表示的灵敏度减去113分贝。

∴Pmin(dBw)=Umin(dBμv)-143例:已知某接收机灵敏度为0.5μv,阻抗为50Ω。

求:用功率表示灵敏度应为多少?Pmin=(0.5×10-6)2/(4×50)=0.125×10-14(W)Pmin(dBm)=-149dBw=-119dBm又∵0.5μv用分贝表示为20lg0.5=-6dBμv∴Pmin(dBm)=-6-113=-119(dBm)=-149dBw2.灵敏度与噪声系数的相互换算按定义,结合实际测量,得输入电动势表示的灵敏度为:Umin=e={ 4KTBR·N f·C/N }式中,R为接收机输入阻抗(50Ω),N f为接收机噪声系数:B为噪声带宽,它近似等于接收机中频带宽(对于超高频话机B=16KHz);C/N为限幅器输入端门限载噪比(其典型值为12dB);K为波尔兹曼常数(1.37×10-23J/K);T为信号源的绝对温度(K),对于常温接收机,T=290°K。
