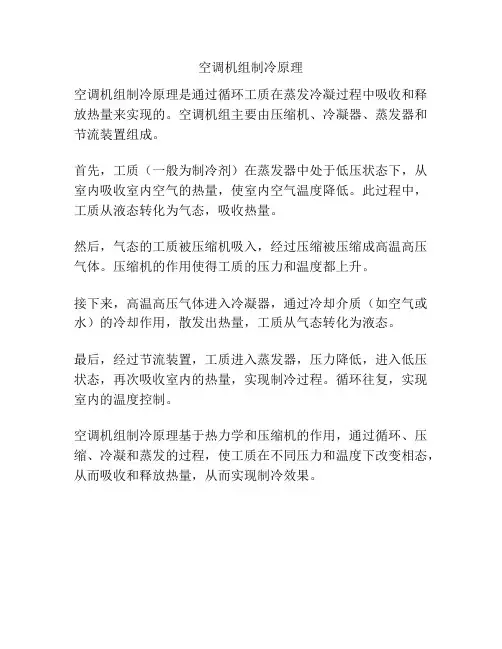

空调机组制冷原理

空调机组制冷原理

空调机组制冷原理
空调机组制冷原理是通过循环工质在蒸发冷凝过程中吸收和释放热量来实现的。

空调机组主要由压缩机、冷凝器、蒸发器和节流装置组成。

首先,工质(一般为制冷剂)在蒸发器中处于低压状态下,从室内吸收室内空气的热量,使室内空气温度降低。

此过程中,工质从液态转化为气态,吸收热量。

然后,气态的工质被压缩机吸入,经过压缩被压缩成高温高压气体。

压缩机的作用使得工质的压力和温度都上升。

接下来,高温高压气体进入冷凝器,通过冷却介质(如空气或水)的冷却作用,散发出热量,工质从气态转化为液态。

最后,经过节流装置,工质进入蒸发器,压力降低,进入低压状态,再次吸收室内的热量,实现制冷过程。

循环往复,实现室内的温度控制。

空调机组制冷原理基于热力学和压缩机的作用,通过循环、压缩、冷凝和蒸发的过程,使工质在不同压力和温度下改变相态,从而吸收和释放热量,从而实现制冷效果。

制冷设备的工作原理及组成

制冷设备的工作原理及组成

制冷设备的工作原理及组成1. 引言嘿,大家好!今天咱们聊聊制冷设备,听起来是不是很高大上?其实,它的工作原理就像咱们的冰箱,简单明了。

让我们一起“冷”静一下,看看这些设备是怎么让我们的饮料变得冰冰凉凉的!2. 制冷的基本原理2.1 热力学的秘密首先,制冷设备的核心是热力学原理,简单来说,就是“热量总是从高温物体转移到低温物体”。

这个道理就像夏天的时候,我们总想找个阴凉地儿待着,谁愿意待在烈日下呢?制冷设备就是借助这种原理,把热量从一个地方“转移”到另一个地方,让你在酷热的夏天里也能享受清凉。

2.2 制冷循环的魔法接下来,咱们要提到制冷循环。

这个过程就像做菜,分为几个步骤:首先,制冷剂(就是那种能吸热的液体)在蒸发器里吸收热量,然后变成气体;接着,这个气体被压缩机压缩,温度升高,最后在冷凝器里放出热量,变成液体,循环往复。

就这样,冰箱里永远保持着那个让人心动的低温。

3. 制冷设备的组成3.1 主要部件制冷设备的组成就像一个团队,各司其职。

首先是压缩机,它是整个制冷设备的心脏,负责把气体压缩并送到冷凝器。

然后是冷凝器,它就像一个散热器,把热量排出去,保持设备的高效运行。

接下来是蒸发器,咱们的制冷剂在这里工作,吸热降温。

最后,别忘了膨胀阀,它帮助控制制冷剂的流动,保持循环的平衡。

3.2 配件的重要性除了主要部件,还有一些小配件也不可忽视,比如过滤器和风扇。

过滤器就像一个守门员,阻止脏东西进入设备,保护设备的健康。

而风扇则负责让空气流动,帮助散热和循环,保证一切顺畅运行。

可以说,这些小配件在大局上也起着至关重要的作用。

4. 小结总之,制冷设备就像我们的好朋友,夏天里提供清凉,冬天里让我们享受温暖。

了解它们的工作原理和组成,就像打开了一个神秘的宝箱,里面藏着无数的知识和乐趣。

希望大家在享受冷饮的同时,能对这些神奇的设备有更深入的了解!冷静对待生活的每一个“热”瞬间,让我们一起享受生活的美好吧!。

制冷装置及原理

制冷装置及原理

制冷装置及原理(一)2016-09-11工程设备部赛升药业工程设备部制冷制冷是指用机械的方法,从一个有限的空间内取出热量,使该空间的温度降低到所要求的程度,这个过程是靠热传递来完成的.人工制冷的方法很多,目前应用最广泛的是蒸汽压缩式制冷,其次是蒸汽吸收式制冷.蒸汽压缩式制冷是利用某些低沸点的液体,在汽化时能维持温度不便而吸收热量的性质来实现制冷.制冷循环:制冷系统是有制冷压缩机\冷凝器\节流装置\蒸发器四个最基本部分,通过管道相连,形成一个闭合的系统.制冷剂在系统中不断的循环流动,通过相态的变化与外界进行热量交换,达到循环制冷的目的.工作原理是:液体制冷剂在蒸发器中吸收被冷却物体的热量后,汽化成低压低温的蒸汽,被压缩机吸入,压缩成高压高温的蒸汽后排入冷凝器,在冷凝器中向冷却介质(水或空气)方热冷凝为高压液体,经节流装置节流为低压低温液体,再次进行进入蒸发器吸热汽化.什么叫氟利昂氟利昂来自英语Freon的译音,从问世以来是美国杜邦公司制冷剂的商品明,以后为大家所习用.目前使用的氟利昂主要是甲烷\乙烷和丙烷的附生物.氟利昂蒸汽或液体都是无色透明的,没有气味,大多数对人体无毒害,不易燃烧和爆炸.氟利昂和水的作用,随时间增长与金属共存时会慢慢发生水解,生成酸性物质,会腐蚀镁及其合金,因此,氟利昂制冷设备不能采用镁及含镁超过2%的镁\锌和铝合金,否则会发生腐蚀.公司常用的制冷剂氟利昂12(CF2CL2,R12)是氟利昂制冷剂中应用较多的一种,CFC制冷剂,主要以中、小型食品库、家用电冰箱以及水、路冷藏运输等制冷装置中被广泛采用。

R12具有较好的热力学性能,冷藏压力较低,采用风冷或自然冷凝压力约0.8-1.2KPa。

R12的标准蒸发温度为-29℃,属中温制冷剂,用于中、小型活塞式压缩机可获得-70℃的低温。

而对大型离心式压缩机可获得-80℃的低温。

近年来电冰箱的代替冷媒为R134a。

氟利昂22(CHF2CL,R22)HCFC制冷剂,是氟里昂制冷剂中应用较多的一种,主要以家用空调和低温冰箱中采用。

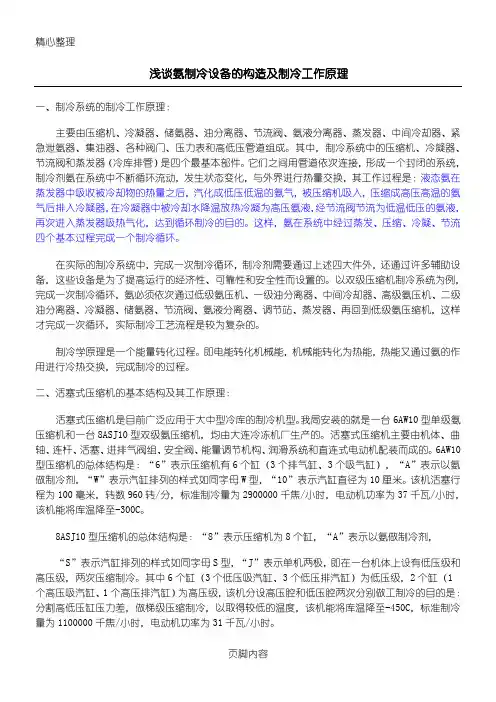

氨制冷设备的构造及制冷工作原理

氨制冷设备的构造及制冷工作原理

浅谈氨制冷设备的构造及制冷工作原理一、制冷系统的制冷工作原理:主要由压缩机、冷凝器、储氨器、油分离器、节流阀、氨液分离器、蒸发器、中间冷却器、紧急泄氨器、集油器、各种阀门、压力表和高低压管道组成。

其中,制冷系统中的压缩机、冷凝器、节流阀和蒸发器(冷库排管)是四个最基本部件。

它们之间用管道依次连接,形成一个封闭的系统,制冷剂氨在系统中不断循环流动,发生状态变化,与外界进行热量交换,其工作过程是:液态氨在蒸发器中吸收被冷却物的热量之后,汽化成低压低温的氨气,被压缩机吸入,压缩成高压高温的氨气后排入冷凝器,四个基本过程完成一个制冷循环。

在实际的制冷系统中,完成一次制冷循环,我局安装的就是一台6AW10型单级氨轴、连杆、润滑系统和直连式电动机配装而成的。

6AW103个排气缸、3个吸气缸),“A”表示以氨做制冷剂,型,“10”表示汽缸直径为10厘米。

该机活塞行程为100千焦/小时,电动机功率为37千瓦/小时,该机能将库温降至-300C。

8ASJ10型压缩机的总体结构是:“8”表示压缩机为8个缸,“A”表示以氨做制冷剂,“S”表示汽缸排列的样式如同字母S型,“J”表示单机两极,即在一台机体上设有低压级和高压级,两次压缩制冷。

其中6个缸(3个低压吸汽缸、3个低压排汽缸)为低压级,2个缸(1个高压吸汽缸、1个高压排汽缸)为高压级,该机分设高压腔和低压腔两次分别做工制冷的目的是:分割高低压缸压力差,做梯级压缩制冷,以取得较低的温度,该机能将库温降至-450C,标准制冷量为1100000千焦/小时,电动机功率为31千瓦/小时。

活塞式制冷压缩机的工作原理是靠电动机的转动,来传动直连式曲轴,带动连杆、活塞和汽阀系统,在曲轴箱汽缸中作上下往复运动,来完成吸汽、压缩、排汽三个过程使低压氨气转化为高压氨气,排至冷凝器中,强迫氨气体分子在高压作用下在容器内聚集,形成液态氨。

第十一章冷冻设备第二节活塞式压缩制冷设备的附属装置一、油分离器油分离器又称为油器,用于分高压缩后的氨气中所挟带的润滑油,以防止润滑油进入冷凝器,使传热条件恶化。

冷冻机的工作原理

冷冻机的工作原理

冷冻机的工作原理
冷冻机是一种用于制冷的设备,其工作原理基于物质的相变过程以及热力学原理。

下面将详细介绍冷冻机的工作原理。

冷冻机的工作主要涉及到四个组件:蒸发器、压缩机、冷凝器和节流阀(或者称为膨胀阀)。

首先,冷冻机将制冷剂通过蒸发器传递到被制冷物体上。

在蒸发器内部,制冷剂处于低温低压状态,当被制冷物体与制冷剂接触时,制冷剂从液体转变为气体形式,吸收被制冷物体的热量,从而使被制冷物体降温。

接下来,经过蒸发器后的制冷剂以气体形式进入压缩机。

在压缩机内部,制冷剂被压缩成高温高压气体。

通过压缩,制冷剂的温度和压力都得到了提高。

然后,高温高压气体的制冷剂进入冷凝器。

在冷凝器中,制冷剂被冷却,通过散热方式将热量传递给周围环境,导致制冷剂的温度下降,变为高压液体,之后进入节流阀。

最后,制冷剂由节流阀通过压力降低并迅速膨胀,回到蒸发器,重新开始循环过程。

这个过程中,制冷剂从高压液体状态转变为低温低压气体状态,循环再次开始。

通过上述的循环过程,冷冻机能够持续将被制冷物体的热量转移到外部环境中,实现物体的制冷效果。

这是冷冻机的基本工作原理。

制冷原理与装置-制冷设备

制冷原理与装置-制冷设备

制冷装置热交换设备的结构
第二节 制冷装置的换热设备
水冷式冷凝器 工作原理:用水作为冷却介质,带走制冷剂冷凝时放出的热量。
(一)冷凝器
特点:水在管内流动,制冷剂蒸气在管外凝结。 壳管式冷凝器的形式及适用场合: 立式壳管式冷凝器,适用于大型氨制冷装置; 卧式壳管式冷凝器,普遍使用大、中型氨或氟利昂制冷装置中。
干式壳管式蒸发器的特点是:
墙排管 顶排管 搁架式排管
冷却空气的干式蒸发器: 冷却自由运动空气的蒸发器:
2)冷却强制流动空气的蒸发器(又称冷风机):
套片管
管:φ7~16mm紫铜管
管间距:25mm~35mm
翅片:铝箔,
δ=0.1~0.4mm
翅片间距:2~4mm
风速:2.5~3.5m/s
传热系数:
节流机构的种类: 手动调节的节流机构 用液位调节的节流机构 用蒸汽过热度调节的节流机构 用电子脉冲调节的节流机构 不调节的节流机构 手动膨胀阀 手动调节的节流机构:一般称做手动节流阀。以手动方式调整阀孔的流通面积来改变向蒸发器的供液量,其结构与一般手动阀门相似。多用于氨制冷装置。
02
对于制冷剂液体主要在高压侧(冷凝器或高压贮液器)的制冷机,采用高压浮球阀。它的浮球感受冷凝器或高压贮液器的液位。当液位升高时,阀开大,增大蒸发器供液量;当液位降低时,阀关小,减少供液量。
水冷冷凝器计算举例
例:现有一台配用612.5FG压缩机的冷水机组,制冷剂为R22。额定工况t0=2℃,冷凝温度tk=40℃,冷却水进口温度tw1=31℃,制冷量Q0=340KW,试为该机组设计一台卧式水冷冷凝器。
01
02
03
04
05
例:制冷量Q0=2.8KW,空气的进口参数:干球温度t1=27℃,

制冷设备原理

制冷设备原理

制冷设备原理制冷设备是指利用物质的相变过程,通过吸收外界热量来降低物体的温度的设备。

它在我们日常生活中扮演着重要的角色,如冰箱、空调等。

那么,制冷设备是如何实现降温的呢?接下来,我们将从原理的角度来解释制冷设备的工作原理。

首先,制冷设备的工作原理基于热力学的基本原理。

根据热力学第一定律,能量守恒定律,热量是一种能量形式,能够从一个物体传递到另一个物体,或者转化为其他形式的能量。

而根据热力学第二定律,热量不可能自发地从低温物体传递到高温物体,这就是热力学第二定律的热传递定律。

其次,制冷设备利用物质的相变过程来实现降温。

常见的制冷设备中使用的工质有水、氨、氟利昂等。

这些工质在不同的压力和温度下会发生相变,从而吸收或释放热量。

以冰箱为例,冷冻室内的制冷剂在低压下蒸发吸收热量,使冷冻室内温度降低,而在高压下凝结释放热量,使冷冻室外温度升高。

通过这样的循环过程,实现了冷热的交换。

另外,制冷设备还需要通过压缩、膨胀、冷凝、蒸发等过程来完成制冷循环。

在压缩过程中,制冷剂被压缩成高压气体,温度升高;在膨胀过程中,高压气体通过节流阀膨胀成低压气体,温度降低;在冷凝过程中,制冷剂释放热量,由气态变成液态;在蒸发过程中,制冷剂吸收热量,由液态变成气态。

这些过程相互作用,不断循环,实现了制冷设备的工作。

总的来说,制冷设备的工作原理是基于热力学的基本原理,利用物质的相变过程来实现降温。

通过压缩、膨胀、冷凝、蒸发等过程,制冷设备能够不断地吸收热量,使物体的温度降低。

这种工作原理不仅在冰箱、空调等家用电器中得到应用,也在工业生产中发挥着重要作用。

制冷设备的发展将为人类的生活和生产带来更多的便利和效益。

氨制冷设备的构造及制冷工作原理

氨制冷设备的构造及制冷工作原理

浅谈氨制冷设备的构造及制冷工作原理一、制冷系统的制冷工作原理:主要由压缩机、冷凝器、储氨器、油分离器、节流阀、氨液分离器、蒸发器、中间冷却器、紧急泄氨器、集油器、各种阀门、压力表与高低压管道组成。

其中,制冷系统中的压缩机、冷凝器、节流阀与蒸发器(冷库排管)就是四个最基本部件。

它们之间用管道依次连接,形成一个封闭的系统,制冷剂氨在系统中不断循环流动,发生状态变化,与外界进行热量交换,其工作过程就是:液态氨在蒸发器中吸收被冷却物的热量之后,汽化成低压低温的氨气,被压缩机吸入,压缩成高压高温的氨气后排入冷凝器,在冷凝器中被冷却水降温放热冷凝为高压氨液,经节流阀节流为低温低压的氨液,再次进入蒸发器吸热气化,达到循环制冷的目的。

这样,氨在系统中经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环。

在实际的制冷系统中,完成一次制冷循环,制冷剂需要通过上述四大件外,还通过许多辅助设备,这些设备就是为了提高运行的经济性、可靠性与安全性而设置的。

以双级压缩机制冷系统为例,完成一次制冷循环,氨必须依次通过低级氨压机、一级油分离器、中间冷却器、高级氨压机、二级油分离器、冷凝器、储氨器、节流阀、氨液分离器、调节站、蒸发器、再回到低级氨压缩机,这样才完成一次循环,实际制冷工艺流程就是较为复杂的。

制冷学原理就是一个能量转化过程。

即电能转化机械能,机械能转化为热能,热能又通过氨的作用进行冷热交换,完成制冷的过程。

二、活塞式压缩机的基本结构及其工作原理:活塞式压缩机就是目前广泛应用于大中型冷库的制冷机型。

我局安装的就就是一台6AW10型单级氨压缩机与一台8ASJ10型双级氨压缩机,均由大连冷冻机厂生产的。

活塞式压缩机主要由机体、曲轴、连杆、活塞、进排气阀组、安全阀、能量调节机构、润滑系统与直连式电动机配装而成的。

6AW10型压缩机的总体结构就是:“6”表示压缩机有6个缸(3个排气缸、3个吸气缸),“A”表示以氨做制冷剂,“W”表示汽缸排列的样式如同字母W型,“10”表示汽缸直径为10厘米。

制冷与空调设备原理及维修

制冷与空调设备原理及维修

制冷与空调设备原理及维修Abstract:本文旨在介绍制冷与空调设备的原理及维修方法。

首先,本文将介绍制冷与空调设备的基本原理,包括蒸发冷凝循环、温室效应以及空调的工作原理。

然后,本文将探讨制冷与空调设备可能出现的故障,并提供相应的维修方法。

最后,本文将总结制冷与空调设备维修的要点。

1. 引言制冷与空调设备的作用越来越重要,尤其是在现代社会条件下。

它们不仅能够提供舒适的室内环境,还能保存食物、药品以及其他敏感物品。

因此,了解制冷与空调设备的原理及维修方法是至关重要的。

2. 原理2.1 蒸发冷凝循环制冷与空调设备的工作原理基于蒸发冷凝循环。

循环的首要组成部分是压缩机。

压缩机将低温低压的冷媒气体吸入,然后压缩它使其成为高温高压的气体。

经过冷凝器的冷却作用,气体冷却并变为液体。

然后,冷凝液通过膨胀阀进入蒸发器,在蒸发器中蒸发为低温低压的气体,从而实现制冷效果。

最后,制冷剂经过由蒸发器到压缩机的过程再次进入循环。

2.2 温室效应制冷与空调设备使用一种叫做氟利昂的制冷剂,但这种气体可能会对环境产生负面影响。

氟利昂的释放是温室效应的主要原因之一,因为它们能够在大气中积累并导致地球变暖。

因此,在维修和保养制冷与空调设备时,我们需要确保制冷剂的合理使用以及循环系统的完好性。

2.3 空调的工作原理空调是制冷与空调设备的一种常见形式,其工作原理是基于制冷循环和热力学原理。

一台空调设备包括蒸发器、压缩机、冷凝器和膨胀阀。

通过这些组件,空调设备能够将热量从室内转移到室外从而实现室内温度的调节。

3. 维修方法3.1 制冷与空调设备故障排除在维修制冷与空调设备时,我们首先要了解可能出现的故障情况。

常见的故障包括制冷效果不佳、噪音过大、漏水、电路问题等。

针对不同的故障情况,我们可以采取相应的措施来排除故障。

3.2 制冷与空调设备维护为了保证制冷与空调设备的正常运行,我们应定期进行维护保养。

维护的重点包括清洁冷凝器、更换压缩机油、检查蒸发器排水系统等。

制冷设备原理

制冷设备原理

制冷设备原理一. 概述制冷设备是一种将热量从低温区域转移至高温区域的装置,通过降低温度来实现冷却的目的。

在现代生活中,制冷设备广泛应用于家庭、商业、医疗、工业等领域,成为人们日常生活中不可或缺的一部分。

本文将详细介绍制冷设备的原理和工作过程。

二. 制冷循环制冷设备的工作原理基于制冷循环,通常由四个基本组件组成:蒸发器、压缩机、冷凝器和节流装置。

制冷循环通过不断循环的流体(制冷剂)来完成制冷过程。

2.1 蒸发器蒸发器是制冷循环的起始点,其功能是将制冷剂从液态转化为气态,并吸收外界的热量。

制冷剂在蒸发器内部流动,与外界的物质(例如空气或水)接触时,吸收其热量,自身逐渐变为气态。

这个过程通过吸热来完成,使得蒸发器成为制冷设备的冷端。

2.2 压缩机压缩机是制冷循环的关键组件,其作用是将制冷剂气体加压,使其温度和压力升高。

压缩机将低温低压的气体抽入并压缩,在这个过程中对气体进行加热,使其成为高温高压的气体。

2.3 冷凝器冷凝器位于制冷循环的高温端,其功能是将高温高压的制冷剂气体冷却成液态。

制冷剂在冷凝器内与外界容器(通常是冷却水或空气)接触,并放出热量。

这个过程通过散热来进行,使制冷剂冷却成液态。

2.4 节流装置节流装置是控制制冷剂过程中压力和温度的关键组件。

通常采用节流阀或者毛细管来实现。

节流装置的作用是限制制冷剂从高压区域流向低压区域的速度,从而使制冷剂在蒸发器中蒸发时降低温度。

三. 制冷设备工作过程制冷设备的工作过程可以分为四个基本步骤:蒸发、压缩、冷凝和膨胀。

3.1 蒸发制冷设备开始工作时,制冷剂处于蒸发器中,通过吸热使其从液态转变为气态。

在这个过程中,制冷剂吸取蒸发器外部物质的热量,并降低蒸发器的温度。

3.2 压缩转化为气态的制冷剂经过蒸发器后,进入压缩机。

压缩机将制冷剂气体加压,使其温度和压力上升。

在这个过程中,制冷剂释放热量,温度升高。

3.3 冷凝高温高压的制冷剂气体通过冷凝器,在与冷却介质接触的过程中,放出热量,温度下降。

制冷设备原理详解

制冷设备原理详解

图解蒸发器与冷凝器换热过程的目的是转换热量,蒸发器与冷凝器的制冷循环的两个必不可少的换热设备,它们工作性能的好坏,直接影响整个制冷循环的工作效率。

1∙蒸发器按照冷却流体的不同,蒸发器分为冷却液体和冷却空气两大类。

(1)冷却液体载冷剂蒸发器又称为间接冷却式蒸发器,简称液体蒸发器,常用的液体载泠剂有水和盐水。

在标准大气压下,盐水的凝固点在0℃以下,比水的凝固点(0℃)低,如Nad(氯化钠)溶液的浓度为13%时,其凝固点为-10°C ;而水的比热比盐水大。

所以水可冷却到O0C ,适用于空调系统;盐水可冷却到-IO~2CΓC ,广泛应用于冷冻食品和制冰等。

这类蒸发器的主要工作特征:先由制冷剂在蒸发器吸热蒸发,将液体载冷剂冷却,再由液泵将低温液体载冷剂送往冷间降温。

(2)冷却空气载冷剂蒸发器又称直接冷却式蒸发器,制冷剂在管内吸热蒸发而把管外空气的温度降低。

按空气流动的原因,它可分为自然对流式和强迫对流式两种。

・自然对流式冷却空气的蒸发器又称排管,这类蒸发器主要应用于冷库中。

制冷剂在排管内流动吸收周围空气的热量汽化,依靠空气的热压作用自然对流,使库内空气冷却,并维持库内低温状态。

强迫对流式冷却空气的蒸发器这种蒸发器应用于小型空调系统中,如房间空调器等。

它由几排胀接上纯铝质翅片的盘管组成。

胀接翅片的目的是增加传热面积,加强空气的扰动性,提高蒸发器的传隈率。

铝翅片一般经过阳极化处理,以提高其抗腐蚀性能。

翅片厚度通常为0∙12~0.20mm ,片距1.5~2.5mm ,套片管管径08~0>16mm.翅片管换热器的型式主要有三种型式,即L型、平直型、和V型。

V型蒸发器的结构:翅片有平、波纹、冲转翅片三种。

平翅片虽然加工容易,但刚性差、传热性能不好,现已逐渐淘汰,波纹翅片与平翅片相比,刚性好,传热面积增加,且空气流过波纹翅片时,增加了扰动和搅拌效应,因此传热效率提高1/5左右;而冲逢翅片会使通过翅片的空气在槽缝中窜来窜去,因此其扰动和搅拌性能比波纹管还好,使传热效率比波纹片高1/3 ,但)中缝翅片空气阻力大,容易积尘结垢,反而可能使空调器的制冷量为了提高蒸发器在制冷剂侧的传热系数,在国际上大力推广和应用强化制冷剂管内蒸发和冷凝的内螺纹管代替光管,即在管内表面上加工出许多微细的螺旋槽,与光管相比,可提高传热系数1.5~2.0倍,而其管内的压力损失与光管差不多。

冷水机设备结构原理

冷水机设备结构原理

4 机型分类
冷水机设备机型的分类,市面上各式各样的称谓看似复杂,所以下面归类整理一些常见到的冷水机设备:[1]1、按冷凝器冷却方式分类:风冷式、水冷式2、按压缩机结构型式分类:螺杆式、活塞式、涡旋式、离心式3、按机型构造分类:箱体式、台架式4、按冷冻水出水温度分类:标准空调型(0℃以上)、低温深冷型(0℃以下)5、按被冷却介质(载冷剂)分类:盐水、乙二醇、耐腐蚀另有,按制冷原理分类:压缩式、吸收式;按蒸发器结构型式分类:满液式
5 用途应用
冷水机广泛应用于塑胶,电镀,电子,化工,制药,印刷,食品加工等各种工业冷冻制程需使用冷冻水的领域,或也可为别墅、餐馆、酒店、机关、学校、工厂等人活动空间提供舒适性空调的领域。由于冷水机的用途和使用领域之广,在此不能一一列举,下面仅简要介绍如下一些冷水机在工业行业的使用最多的适用行业:
1、化工行业主要用于化工反应釜(化工换热器)的降温冷却,及时带走因化学反应而发作的平凡热量从而抵达降温(冷却)的宗旨,用以提高产品质量。2、塑料产品、塑料容器、食品包装膜、医用包装膜等的制造行业塑料产品(电视机、计算机、洗衣机、手机、冰箱、空调、塑料玩具、汽车塑料配件等等)的注塑工艺中,能否及时有效地冷却(降温),将直接影响产品的外表光明度及外形合格率,从而影响消耗效率,影响消耗成本及企业利润。塑料容器(吹瓶)及包装膜的消耗,则更离不开冷冻机。塑料容器在消耗过程中如不能及时冷却定型消耗出来的容器将不饱满壁厚不均,色泽不明亮,甚至无法成型造成产品品质较低。包装膜的消耗中如没有冷水(风)的冷却成型则无法消耗出合格地产品。如应用冷冻机(冰水机)提供的冷水(风)来冷却,不但能大大提高产品质量,而且还能提高消耗效率。3、电镀液、液压油及机床切削刀具冷却液的冷却电镀消耗中,电镀液在电镀反应中不段地发作热量,从而使电镀溶液温度逐渐降落,当电镀溶液温度高出工艺的要求时,抵消耗出的电镀制品外表镀层的稳定度、均匀度、平整度及外表光明度有着较大影响。而选择用冷水机(冷冻机)提供的冻在电子组件的消耗过程中需使组件在特定温度下保持或冷却,电子组件的性能参数才能控制在设计的状态。水来冷却并保持电镀溶液的恒温,将对电镀消耗工艺及消耗效率有较大提高。机床切削刀具冷却液的冷却,刀具刃部温度的控制将直接影响刀具的应用寿命及产品质量。4、制药行业制药行业主要用于消耗车间温度、湿度的控制及消耗原料药过程中反应热的带出。5、电子行业在电子组件的消耗过程中需使组件在特定温度下保持或冷却,电子组件的性能参数才能控制在设计的状态。

制冷设备的工作原理是什么

制冷设备的工作原理是什么

制冷设备的工作原理是什么
制冷设备的工作原理是通过热力学循环原理,利用压缩机、冷凝器、膨胀阀和蒸发器等部件,将热量从一个较低温度的物体或空间移动到一个较高温度的物体或空间。

工作原理可以简单概括为以下几个步骤:
1. 压缩机:通过压缩介质(通常是气体)将其压缩成高压气体,增加其温度和压力。

2. 冷凝器:将高温高压气体通过冷凝器,接触冷却介质(如水或空气),使气体散热并冷却,从而使气体转化为液体。

3. 膨胀阀:将高压液体通过膨胀阀,使其在压力的减少下膨胀,降低其温度和压力。

4. 蒸发器:将低温低压的液体通过蒸发器,与待制冷的物体或空气接触,吸收外界热量,从而使液体再次变为低压蒸汽。

通过反复循环上述步骤,制冷设备能够持续地将热量从低温区域移动到高温区域,从而实现制冷效果。

制冷机组制冷设备原理

制冷机组制冷设备原理

制冷机组制冷设备原理制冷机组是一种用于冷却、制冷或保温的设备。

制冷机组主要由制冷剂流通系统、压缩机、冷凝器、膨胀阀和蒸发器组成。

它通过压缩制冷剂将室内的热量吸收,然后将热量排出室外,从而实现在冷凝器中制冷和在蒸发器中制热。

制冷机组的工作原理可用以下步骤描述:1. 压缩剂流通系统制冷机组中的制冷剂流通系统首先负责将制冷剂从蒸发器中循环到压缩机中。

在这个过程中,制冷剂会吸收室内的热量,并变成蒸汽状态。

蒸汽会经过压缩机,被压缩成高压蒸汽,然后流向冷凝器。

2. 冷凝器高压蒸汽在流经冷凝器时,会与外部的低温环境接触,因此会冷却并凝结成高压液态制冷剂,同时它会释放出吸收的热量。

在冷凝器中,制冷剂被移到相对较低的温度下并被压缩,此时制冷剂的压力也会下降。

3. 膨胀阀凝结后的制冷剂被传到膨胀阀,在这里,高压液态制冷剂会通过膨胀阀节流,变成低压制冷剂,并且在节流的过程中,它还会吸收部分热量,从而达到了降低制冷剂温度的目的。

4. 蒸发器蒸发器是制冷机组中最重要的组成部分之一,它起到冷却空气或物体的作用。

低压制冷剂流经蒸发器,从而吸收空气或物体的热量。

这样,制冷机组就能够将热量从空气或物体中吸收,然后将其放到外面的环境中。

制冷机组常见的制冷方法包括单级制冷、单级广义制冷、两级制冷和多级压缩机制冷。

在单级制冷系统中,一个压缩机和一个蒸发器被用于制冷。

在单级广义制冷系统中,多个蒸发器可以与一个压缩机相连,从而可以实现对多个房间的制冷。

两级制冷系统则基于靠近温度端和远离温度端的原理,在制冷剂流通系统中增加一个中间器件,以提高制冷系统的效率。

这种方法可以减少压缩机的压力,从而减少能量消耗。

多级压缩机制冷则是将多个压缩机组合成一个更高级别的系统,以实现更高的效率和更大的制冷量。

制冷机组作为一个重要的制冷设备,可以广泛应用于工业制冷、空调制冷、医药制冷和食品保鲜等领域。

通过使用不同类型的制冷机组并选择最优的制冷方法,我们可以满足不同领域和应用的制冷需求。

制冷原理与制冷设备

制冷原理与制冷设备

制冷原理与制冷设备制冷是一种将热能从一个空间移动到另一个空间的过程,使得被冷却的空间温度下降,其基本原理是通过热量的传递和排除,将空间中的热能转移出去。

在现代社会中,制冷设备广泛应用于家庭、商业、工业等各个领域,为人们提供了舒适的生活和工作环境。

本文将介绍制冷的基本原理以及常见的制冷设备。

一、制冷原理1. 蒸发冷却原理蒸发冷却是一种常见的制冷原理,它利用液体在蒸发过程中吸热的特性来降低空间的温度。

当液体处于低压环境下,其分子将从液态转化为气态,吸收周围的热量。

这个过程中,液体的温度将下降,从而使得周围的空气或物体的温度也随之下降。

通过控制蒸发的速率和循环系统的设计,可以实现对空间温度的制冷效果。

2. 压缩机制冷原理压缩机制冷是一种常用的制冷原理,它主要通过物质的压缩和膨胀来实现制冷效果。

在这个过程中,制冷剂经过压缩机被压缩成高压气体,然后通过冷凝器释放热量,使制冷剂转化为液体。

接着,制冷剂通过膨胀阀进入蒸发器,在蒸发的过程中吸收热量,从而降低空间的温度。

二、常见的制冷设备空调是一种广泛应用于家庭和商业场所的制冷设备。

它通过利用压缩机制冷原理将热量转移到室外,使得室内的空气温度下降。

空调设备由室内机和室外机组成,室内机通过冷凝器释放热量,室外机通过蒸发器吸收热量,实现制冷效果。

现代空调设备还具备除湿和净化空气的功能,提供了更加舒适的室内环境。

2. 冰箱冰箱是一种常见的家用制冷设备,它主要通过蒸发冷却原理来实现制冷效果。

冰箱内部有一个蒸发器,冷冻剂在其中蒸发吸热,使得冰箱内部的温度下降。

通过调节压缩机的工作状态和控制器的温度设定,可以实现冷藏和冷冻功能,保持食物的新鲜和品质。

3. 制冷车制冷车是一种用于运输食品、医药等易受温度影响的物品的专用车辆。

它通常配备有制冷设备和保温材料,可以在运输过程中保持物品的低温状态。

制冷车主要通过压缩机制冷原理来实现制冷效果,将车内的热量排出,实现对物品温度的控制。

4. 工业制冷设备工业制冷设备广泛应用于化工、制药、电子等领域。

氨制冷设备的构造及制冷工作原理

氨制冷设备的构造及制冷工作原理

浅谈氨制冷设备的构造及制冷工作原理一、制冷系统的制冷工作原理:主要由压缩机、冷凝器、储氨器、油分离器、节流阀、氨液分离器、蒸发器、中间冷却器、紧急泄氨器、集油器、各种阀门、压力表和高低压管道组成 ;其中,制冷系统中的压缩机、冷凝器、节流阀和蒸发器冷库排管是四个最基本部件;它们之间用管道依次连接,形成一个封闭的系统,制冷剂氨在系统中不断循环流动,发生状态变化,与外界进行热量交换,其工作过程是:液态氨在蒸发器中吸收被冷却物的热量之后,汽化成低压低温的氨气,被压缩机吸入,压缩成高压高温的氨气后排入冷凝器,在冷凝器中被冷却水降温放热冷凝为高压氨液,经节流阀节流为低温低压的氨液,再次进入蒸发器吸热气化,达到循环制冷的目的;这样,氨在系统中经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环;在实际的制冷系统中,完成一次制冷循环,制冷剂需要通过上述四大件外,还通过许多辅助设备,这些设备是为了提高运行的经济性、可靠性和安全性而设置的;以双级压缩机制冷系统为例,完成一次制冷循环,氨必须依次通过低级氨压机、一级油分离器、中间冷却器、高级氨压机、二级油分离器、冷凝器、储氨器、节流阀、氨液分离器、调节站、蒸发器、再回到低级氨压缩机,这样才完成一次循环,实际制冷工艺流程是较为复杂的;制冷学原理是一个能量转化过程;即电能转化机械能,机械能转化为热能,热能又通过氨的作用进行冷热交换,完成制冷的过程;二、活塞式压缩机的基本结构及其工作原理:活塞式压缩机是目前广泛应用于大中型冷库的制冷机型;我局安装的就是一台6AW10型单级氨压缩机和一台8ASJ10型双级氨压缩机,均由大连冷冻机厂生产的;活塞式压缩机主要由机体、曲轴、连杆、活塞、进排气阀组、安全阀、能量调节机构、润滑系统和直连式电动机配装而成的;6AW10型压缩机的总体结构是:“6”表示压缩机有6个缸3个排气缸、3个吸气缸,“A”表示以氨做制冷剂,“W”表示汽缸排列的样式如同字母W型,“10”表示汽缸直径为10厘米;该机活塞行程为100毫米,转数960转/分,标准制冷量为2900000千焦/小时,电动机功率为37千瓦/小时,该机能将库温降至-300C;8ASJ10型压缩机的总体结构是:“8”表示压缩机为8个缸,“A”表示以氨做制冷剂,“S”表示汽缸排列的样式如同字母S型,“J”表示单机两极,即在一台机体上设有低压级和高压级,两次压缩制冷;其中6个缸3个低压吸汽缸、3个低压排汽缸为低压级,2个缸1个高压吸汽缸、1个高压排汽缸为高压级,该机分设高压腔和低压腔两次分别做工制冷的目的是:分割高低压缸压力差,做梯级压缩制冷,以取得较低的温度,该机能将库温降至-450C,标准制冷量为1100000千焦/小时,电动机功率为31千瓦/小时;活塞式制冷压缩机的工作原理是靠电动机的转动,来传动直连式曲轴,带动连杆、活塞和汽阀系统,在曲轴箱汽缸中作上下往复运动,来完成吸汽、压缩、排汽三个过程使低压氨气转化为高压氨气,排至冷凝器中,强迫氨气体分子在高压作用下在容器内聚集,形成液态氨;第十一章冷冻设备第二节活塞式压缩制冷设备的附属装置一、油分离器油分离器又称为油器,用于分高压缩后的氨气中所挟带的润滑油,以防止润滑油进入冷凝器,使传热条件恶化;油分离器的工作原理是借油液和制冷剂蒸汽的比重不同;利用增大管道直径降低流速,并改变制冷剂的流动方向;或靠离心力作用,使油滴沉降而分离;对于蒸汽状态的润滑油,则采用洗涤或冷却的方式降低蒸汽温度,使之凝结为油滴而分离;有的则采用过滤等方法来增强分高效果;目前国内常用的油分离器,用于氨制冷的有洗涤式、填料式和离心式三种,用氟利昂制冷的为过滤式油分离器;这种油分离器的分离率为8O%~85%;二、集油器集油器是汇集从氨制冷系统的油分离器、冷凝器及其他装置中分离出来的氨、油混合物,使油在低压状态下与混杂的氨再进行分离,然后分别放出,这样既保证放油安全,又减少制冷剂的损失;集油器的结构是金属立式圆筒形容器,筒体上有进油管、放油管、回气管及压力表等;较大的集油器装有玻璃管液面指示器;三、贮液器贮液器的功用是贮存和调节供给制冷系统内各部分的液体制冷剂;各种贮液器的结构大致相同,都是用钢板焊成的圆柱形容器,简体上装有进液、出波、放空气、放油、平衡管及压力表等管接头;但各种贮液器的功用不同;-高压贮液器设在冷凝器之后,与冷凝器排液管直接联通,使冷凝器内的制冷剂液体能通畅地流入高压贮液器,这样可充分利用冷凝器的冷却面积,提高其传热效果;另外当蒸发器热负荷变化时,制冷剂的需要量随之变化,贮液器能起调节制冷剂循环量的作用;二低压贮液器只在大型制冷设备中使用;其功用是收集蒸发器回气管路上氨液分离器中分离出来的低压氨液,以免液滴随回气冲入压缩机;具有多种蒸发温度的制冷系统中,应分别设置低压贮液器;三排液桶它的功用是当冷库中排管冲霜时,用来暂时贮存排管排出的氨液;排液桶的容积,应能容纳需要冲霜各库房中最大房间的氨液量;四循环贮液涌循环贮液桶是用于氨泵供液制冷系统的重要装置,它既能稳定地保证氨泵循环所需的低压氨液,又能对库房的回气进行汽液分离;四、氨液分离器氨液分离器的作用,一种仅是分离来自蒸发器的氨液,防止氨液进入压缩机发生敲缸;另一种是兼用来分离节流后的低压氨液中所带的无效蒸汽,以提高蒸发器的传热效果,还能起到调剂分配氨液的作用;氨液分离器有立式、卧式和T型三种结构型式;图 11-14所示是常用的一种立式氨液分离器;它是一个圆筒壳体,其上有氨气进出口、氨液进出口、安全阀、放油口及压力表等;氨液分离器的工作原理与油分离器类同;第十一章冷冻设备第二节活塞式压缩制冷设备的附属装置一、油分离器油分离器又称为油器,用于分高压缩后的氨气中所挟带的润滑油,以防止润滑油进入冷凝器,使传热条件恶化;油分离器的工作原理是借油液和制冷剂蒸汽的比重不同;利用增大管道直径降低流速,并改变制冷剂的流动方向;或靠离心力作用,使油滴沉降而分离;对于蒸汽状态的润滑油,则采用洗涤或冷却的方式降低蒸汽温度,使之凝结为油滴而分离;有的则采用过滤等方法来增强分高效果;目前国内常用的油分离器,用于氨制冷的有洗涤式、填料式和离心式三种,用氟利昂制冷的为过滤式油分离器;这种油分离器的分离率为8O%~85%;二、集油器集油器是汇集从氨制冷系统的油分离器、冷凝器及其他装置中分离出来的氨、油混合物,使油在低压状态下与混杂的氨再进行分离,然后分别放出,这样既保证放油安全,又减少制冷剂的损失;集油器的结构是金属立式圆筒形容器,筒体上有进油管、放油管、回气管及压力表等;较大的集油器装有玻璃管液面指示器;三、贮液器贮液器的功用是贮存和调节供给制冷系统内各部分的液体制冷剂;各种贮液器的结构大致相同,都是用钢板焊成的圆柱形容器,简体上装有进液、出波、放空气、放油、平衡管及压力表等管接头;但各种贮液器的功用不同;-高压贮液器设在冷凝器之后,与冷凝器排液管直接联通,使冷凝器内的制冷剂液体能通畅地流入高压贮液器,这样可充分利用冷凝器的冷却面积,提高其传热效果;另外当蒸发器热负荷变化时,制冷剂的需要量随之变化,贮液器能起调节制冷剂循环量的作用;二低压贮液器只在大型制冷设备中使用;其功用是收集蒸发器回气管路上氨液分离器中分离出来的低压氨液,以免液滴随回气冲入压缩机;具有多种蒸发温度的制冷系统中,应分别设置低压贮液器;三排液桶它的功用是当冷库中排管冲霜时,用来暂时贮存排管排出的氨液;排液桶的容积,应能容纳需要冲霜各库房中最大房间的氨液量;四循环贮液涌循环贮液桶是用于氨泵供液制冷系统的重要装置,它既能稳定地保证氨泵循环所需的低压氨液,又能对库房的回气进行汽液分离;四、氨液分离器氨液分离器的作用,一种仅是分离来自蒸发器的氨液,防止氨液进入压缩机发生敲缸;另一种是兼用来分离节流后的低压氨液中所带的无效蒸汽,以提高蒸发器的传热效果,还能起到调剂分配氨液的作用;氨液分离器有立式、卧式和T型三种结构型式;图 11-14所示是常用的一种立式氨液分离器;它是一个圆筒壳体,其上有氨气进出口、氨液进出口、安全阀、放油口及压力表等;氨液分离器的工作原理与油分离器类同;七、凉水装置制冷系统中的冷凝器、过冷器及制冷压缩机的汽缸等,都需要不断地用大量水冷却,而这些冷却水吸热后温升只 3~4℃,通常是用凉水装置将吸热后的冷却水降温后重复使用; 凉水装置的型式很多,常用的有点波填料凉水塔,如图11-17所示;它是依水-空气对流换热和蒸发冷却原理使水降温的高效冷却装置;冷凝器等设备的回水过自动旋转的布水器从上向下喷淋,水滴沿点彼填料的表面成膜状向下流动,空气在顶部风机作用下,从下部进入塔体,由下而上在塔内与水流逆向运动进行热交换;这种装置结构紧凑,占地面积小,冷却效果好,耗水量低;BL-50型点波式冷却塔的性能参数:冷却水量 L= 50m3/h;当空气干球温度为31.5℃,湿球温度为28℃,大气压力为,进水温度 36℃,出水温度32℃,冷却水温降4℃时;循环水自身的蒸发量约为%;淋水密度为13m3/m2·h;此种冷却塔适用于配套627MJ/h的氨制冷机;第十一章冷冻设备第三节冷藏库一、冷藏库的作用、分类和组成一作用①使易腐产品能较长时间保存;②为农产品、食品加工厂长时间均衡加工创造条件;③供大型副食店、菜场和食堂短期或临时贮存食品之用;二分类冷库按容量分为大型冷库5000t以上、中型冷库1500~5000t和小型冷库1500t以下;1.按使用性质分l生产性冷库主要建在产地;2分配性冷库主要建在消费中心;3混合性冷库兼有生产性和分配性冷库的特点;2.按使用要求分l高温冷库主要冷藏果品、蔬菜、鲜蛋等食品,;一般库温4~-2℃;2低温冷库主要冷冻并冻藏肉类、水产品等,一般库温为-l8~-30℃;3空调库在常温条件下贮藏米、面、药材、酒等,一般库温在10~15℃;三冷库的组成如机房,冷却间、速冻间、冷藏间、冻藏间、制冰间、产品分级清洗间、调节站、配电间、货物升降装置、氨库和冷却塔等,有的还设有零配件间与卫生间;二、冷藏库的制冷系统及其设备选择一机房系统1.压缩机l一般选择原则①负荷制冷压缩机的总负荷,按库房各冷间的耗冷量加以汇总修正确定;②台数冷库所需制冷压缩机的总负荷较大时,宜选用大型压缩机,以减少台数,简化系统,但整个冷库中的压缩机,不得少于两台,以防因压缩机发生故障而停止供冷,且避免在淡季时压缩机长期在小负荷下运转;③备件不同蒸发系统的压缩机,应考虑到各系统之间相互代替的可能性;以便各零件的互换使用;④技术条件选用压缩机应按其制造厂规定的技术条件计算;如缺少资料可按前一机部部颁标准中小型活塞式单级制冷压缩机型式与基本参数JB955—67考虑;⑤压缩比按氨制冷压缩机的使用条件,高低压的压缩比小于8时,即-15℃蒸发温度的制冷系统,采用单级压缩机;若压缩比大于8时,即-28~-33℃蒸发温度的制冷系统,则采用双级压缩机;2单级压缩机的选型计算根据压缩机总负荷,有以下两种方法:①按压缩机的理论排气量选型;用制冷量和需冷量的平衡关系,求得压缩机的理论排气量,再查得相近的理论排气量,即可选定压缩机的型号和台数;压缩机的理论排气量Vp由下式求得:式中 Qj——冷却系统压缩机总负荷kJ/h;V2——吸入气体的比容m3/kg;il——蒸发器出口干饱和蒸汽的焓值kJ/kg;i5——节流阔后液体制冷剂的焓值kJ/kg;i 1、i5——由已知的制冷工作参数蒸发温度、冷凝温度、吸气温度、过冷温度绘制制冷剂的压焓图确定;λq―― 压缩机吸气系数,按制造厂给定值选用;②按压缩机的标准工况制冷量选型;即把所需的压缩机负荷折算成标准工况下的制冷量,以选配压缩机的型号和台数;3 压缩机的有关计算压缩机产冷量的计算1 压焓图2 理论排气量: Vp=15πD2snz m3/h3 氨循环量: G=Vp λq/V14 产冷量制冷能力Q=Vp λr/ 或 Q=Gi1-i4/不同工况下制冷量换算Q g =Qbqgλg/qbλb压缩机功耗的计算1 绝热功率: Nj =Gi2-i1/36002 指示功率: NI =Nj/ηη=Ts /Tl+bts3 摩擦功率: Nm =PmVp/36004 轴功率: Ne =NI+Nm5 电机轴功率: N=Ne /ηe=NI+Nm/ηe6 配用电机功率: N'd= ~N2.冷凝器冷凝器的选型主要按制冷设备的制冷量、机房布置、当地的水温、水质、水量及气象条件确定;l立式冷凝器适用于水质较差、水源丰富的地区,一般布置在冷库机房外面;常用于大、中型冷库;2卧式冷凝器适用于水温较低、水质较好的地区,一般布置在室内与中小型制冷机组配套,亦用于船舶制冷装置;3淋水式冷凝器适用于空气干燥、水源不足和水质较差的地区,布置在室外通风良好的地方,一般与氨制冷设备配套;4蒸发式冷凝器适用于水源困难的地区,一般布置于厂房的顶部或通风良好的地方;5空气冷却式冷凝器,主要适用于小型氟利昂制冷装置;1.供液方式在直接冷却系统中,供液方式分为直接膨胀供液、重力供液和氨泵供液三种;l直接膨胀供液系统它是借冷凝压力与蒸发压力差经节流阀,直接向冷分配装置供液;其特点是系统简单;但因无分离装置,节流后的制冷剂是两相流,影响传热效能;2重力供液系统它是借低压氨液本身的重力进行供液; 氨液在蒸发器被汽化后,再进入氨液分离器、将其中液滴分离出去,重新进入压缩机;为满足供液所需的静液柱,氨液分离器液面需高于冷分配设备最高点—2m;①重力供液制冷系统的优点:第一,利用氨液分离器将节流生成的闪发气体分离出来,有利于提高冷分配设备的传热效能;第二,同一蒸发温度的冷分配设备可使用一个膨胀阀和氨液分离器,节省膨胀阀;第三,供液中有氨液分离器的缓冲作用,因而容易实现正常工况的操作调节;②缺点:第一,氨液在较小压差下流动,放热系数小,蒸发器的换热强度较低;第二,用一个氨液分离器向多个同层库房供液时,因冷却设备阻力较大,制冷剂有再汽化的可能;如供液路长短不一,供液不均;第三,在热负荷变化较大或供液距离较长时,还需在机房内设氨液分离器;目前我国不少中小型冷藏库仍采用这种供液方式3氨泵供液方式这种供液系统是利用氨泵向蒸发器输送低温低压氨液;其组成与工作过程与重力式供液方式基本相同;高压氨液经节流进入低压循环器,在器内将闪发气体和液体分离,其液体被氨泵吸入后送入蒸发器,蒸发器中产生的蒸汽和未蒸发的氨液一起回到低压循环贮液器再次被分离;这种氨泵供液的优点是:①依靠氨泵的机械作用输液,进液压力较高,即使管路配液不均,仍保证结霜均匀;②氨液在蒸发排管内被迫流动,且循环量大,传热效果好,不易积油,不产生过热,蒸发温度稳定,不易击缸;③操作简单,便于集中控制实现系统的自动化;其缺点是设备费用动力消耗较高,大中型冷藏库采用这种供液方式;2.冷分配装置蒸发器的选择1冷却排管卧式壳管蒸发器,常用船舶或陆上的小型制冷机组;立式、盘管式墙排管适用冷藏间、冻藏间;顶排管常用于低温冷藏间、冰库和小型冻结间;一般均按排管的特性、冷间的要求、建筑尺寸和冷间所处的位置等因素,先选出排管类型,求得冷却面积,再确定排管的尺寸和排数;2冷风机它多用于冻结间、冷却间和冷藏间的强制通风;一般亦按冷间特点、建筑尺寸和所需冷却面积,选配冷风机的型号和台数;。

氨制冷设备的构造以及制冷工作原理

氨制冷设备的构造以及制冷工作原理

浅谈氨制冷设备的构造及制冷工作原理一、制冷系统的制冷工作原理:主要由压缩机、冷凝器、储氨器、油分离器、节流阀、氨液分离器、蒸发器、中间冷却器、紧急泄氨器、集油器、各种阀门、压力表和高低压管道组成。

其中,制冷系统中的压缩机、冷凝器、节流阀和蒸发器(冷库排管)是四个最基本部件。

它们之间用管道依次连接,形成一个封闭的系统,制冷剂氨在系统中不断循环流动,发生状态变化,与外界进行热量交换,其工作过程是:液态氨在蒸发器中吸收被冷却物的热量之后,汽化成低压低温的氨气,被压缩机吸入,压缩成高压高温的氨气后排入冷凝器,在冷凝器中被冷却水降温放热冷凝为高压氨液,经节流阀节流为低温低压的氨液,再次进入蒸发器吸热气化,达到循环制冷的目的。

这样,氨在系统中经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环。

在实际的制冷系统中,完成一次制冷循环,制冷剂需要通过上述四大件外,还通过许多辅助设备,这些设备是为了提高运行的经济性、可靠性和安全性而设置的。

以双级压缩机制冷系统为例,完成一次制冷循环,氨必须依次通过低级氨压机、一级油分离器、中间冷却器、高级氨压机、二级油分离器、冷凝器、储氨器、节流阀、氨液分离器、调节站、蒸发器、再回到低级氨压缩机,这样才完成一次循环,实际制冷工艺流程是较为复杂的。

制冷学原理是一个能量转化过程。

即电能转化机械能,机械能转化为热能,热能又通过氨的作用进行冷热交换,完成制冷的过程。

二、活塞式压缩机的基本结构及其工作原理:活塞式压缩机是目前广泛应用于大中型冷库的制冷机型。

我局安装的就是一台6AW10型单级氨压缩机和一台8ASJ10型双级氨压缩机,均由大连冷冻机厂生产的。

活塞式压缩机主要由机体、曲轴、连杆、活塞、进排气阀组、安全阀、能量调节机构、润滑系统和直连式电动机配装而成的。

6AW10型压缩机的总体结构是:“6”表示压缩机有6个缸(3个排气缸、3个吸气缸),“A”表示以氨做制冷剂,“W”表示汽缸排列的样式如同字母W型,“10”表示汽缸直径为10厘米。

氨制冷设备的构造及制冷工作原理

氨制冷设备的构造及制冷工作原理

浅谈氨制冷设备的构造及制冷工作原理一、制冷系统的制冷工作原理:主要由压缩机、冷凝器、储氨器、油分离器、节流阀、氨液分离器、蒸发器、中间冷却器、紧急泄氨器、集油器、各种阀门、压力表和高低压管道组成。

其中,制冷系统中的压缩机、冷凝器、节流阀和蒸发器(冷库排管)是四个最基本部件。

它们之间用管道依次连接,形成一个封闭的系统,制冷剂氨在系统中不断循环流动,发生状态变化,与外界进行热量交换,其工作过程是:液态氨在蒸发器中吸收被冷却物的热量之后,汽化成低压低温的氨气,被压缩机吸入,压缩成高压高温的氨气后排入冷凝器,在冷凝器中被冷却水降温放热冷凝为高压氨液,经节流阀节流为低温低压的氨液,再次进入蒸发器吸热气化,达到循环制冷的目的。

这样,氨在系统中经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环。

在实际的制冷系统中,完成一次制冷循环,制冷剂需要通过上述四大件外,还通过许多辅助设备,这些设备是为了提高运行的经济性、可靠性和安全性而设置的。

以双级压缩机制冷系统为例,完成一次制冷循环,氨必须依次通过低级氨压机、一级油分离器、中间冷却器、高级氨压机、二级油分离器、冷凝器、储氨器、节流阀、氨液分离器、调节站、蒸发器、再回到低级氨压缩机,这样才完成一次循环,实际制冷工艺流程是较为复杂的。

制冷学原理是一个能量转化过程。

即电能转化机械能,机械能转化为热能,热能又通过氨的作用进行冷热交换,完成制冷的过程。

二、活塞式压缩机的基本结构及其工作原理:活塞式压缩机是目前广泛应用于大中型冷库的制冷机型。

我局安装的就是一台6AW10型单级氨压缩机和一台8ASJ10型双级氨压缩机,均由大连冷冻机厂生产的。

活塞式压缩机主要由机体、曲轴、连杆、活塞、进排气阀组、安全阀、能量调节机构、润滑系统和直连式电动机配装而成的。

6AW10型压缩机的总体结构是:“6”表示压缩机有6个缸(3个排气缸、3个吸气缸),“A”表示以氨做制冷剂,“W”表示汽缸排列的样式如同字母W型,“10”表示汽缸直径为10厘米。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(5)电冰箱的附件
制 冷 设 备 结 构 原 理
电冰箱的结构形式
(1)直冷式电冰箱
(a)单门直冷式电冰箱
制 冷 设 备 结 构 原 理
(b)双门直冷式电冰箱
(2) 间冷式电冰箱
制 冷 设 备 结 构 原 理
4-2 空调器的结构与原理
空调器的基本组成
(1)空调器的基本组成方框图
制 冷 设 备 结 构 原 理
这类冷库主要是接受经过冷加工的食品。一般设在大城市, 作为市场供应,运输中转或贮备食品运用。其特点是冷藏 量大,冻结能力小。食品流通是整进零出。
这类冷库兼有生产性和分配性冷库的特点,具有一 定的冷藏和冻结能力,既可进行冷藏又可进行结冻。
这类冷库建在较大的食品商店、菜场、饭店、单位 食堂,直接为消费者服务和调剂生活贮存食品之用。 一般库容量较小。
内容提要
制 冷
●电冰箱的结构原理;

●空调器的结构原理;
备 结
●中小型冷库的结构原理;



4.1 电冰箱的结构与原理
电冰箱的基本组成
(1)电冰箱的基本组成方框图
制 冷 设 备 结 构 原 理
(2)电冰箱的箱体



(3)电冰箱的制冷系统





(4)电冰箱的电器自动控制系统
制 冷 设 备 结 构 原 理
(2)电磁换向阀的制热运行
制 冷 设 备 结 构 原 理

制冰箱 冷、 第四章设备结空调器与 构原中小型 理冷库
的 结 构 与 原 理
4-3 中小型冷库的结构原理
冷库按用途分类
分类
说明
形式
生产 性冷 库
分配 性冷 库
综合 性冷 库
生产服 务性冷 库
生产性冷库是食品加工企业主要组成部分,主要建筑在货 源集中产区,其任务是进行食品冷加工并作短期的贮存。 它的特点是冷加工能力较大,食品流通是零进整出。

②变频空调器在起动时采用低频启动,减小了启动电流,对电

机和对其他家用电器的影响小。
③变频空调器省电效果明显。
④变频空调器的制热能力特别强,受外界低气温影响较小。
⑤可根据空调器的实际情况采用模糊控制,实现智能化控制。
冷库按其构造型式分类

(1)固定性冷库







(2)组合式冷库



Байду номын сангаас
备 结
(3)整体式冷库



冷库的制冷循环
(1)冷库的制冷循环系统的组成
制 冷 设 备 结 构 原 理
(2)制冷剂在冷库系统中循环方框图
制 冷 设 备 结 构 原 理

制冰箱 冷、 第四章设备结空调器与 构原中小型 理冷库

(2)分体式空调器

①吊顶式空调器






②挂壁式空调器


设 备
③落地式空调器
④嵌入式空调器




空调器的制冷(热)原理
制 冷 设 备 结 构 原 理






原 理
电磁换向阀

制冰箱 冷、 第四章设备结空调器与 构原中小型 理冷库
的 结 构 与 原 理
热泵型空调器的工作原理
(1)电磁换向阀的制冷运行
的 结 构 与 原 理
●小补丁● 空调器的“四度”
(1)空调器对室内温度的调节
①空调器的降温(制冷)调节
②空调器的加热(制热)调节
(2)空调器对室内空气湿度的调节




(3)空调器对室内空气洁净度的调节




(4)空调器对室内空气气流速度调节



备 结
变频空调器的特点

①变频空调器的压缩机在运转时,温差波动小。
(2)窗式空调器的箱体




(3)窗式空调器的制冷系统




(4)窗式空调器的通风系统
制 冷 设 备 结 构 原 理
(5)窗式空调器的电气控制系统
制 冷 设 备 结 构 原 理
(6)窗式空调器的辅助器件
制 冷 设 备 结 构 原 理
空调器的结构形式
(1)整体式空调器 (请在网上载记录)
